雷电过程及雷电参数

雷电的基础知识在带有不同电荷雷云之间，或在雷云及由其感应而生的不同电荷之间发生击穿放电，即为雷电。

雷电是自然界中一种特殊的、极为壮观的声、光、电现象—伴随有闪电和雷鸣的一种恐怖而雄伟壮观的自然现象。

一、雷电的成因及其特性参数⑴、雷云和雷电①雷云：能发生闪电的云为雷云。

层积云、雨层云、积云、积雨云均与闪电有关，其中积雨云则最为重要。

②闪电：积雨云形成过程中，在大气电场以及温差起电效应、破碎起电效应的同时作用下，正负电荷分别在云的不同部位积聚。

当电荷积聚到一定程度，就会在云与云之间或云与地之间发生放电，即“闪电”。

闪电的形状：枝状、球状、片状、带状。

闪电的形式有云天闪电、云间闪电、云地闪电。

⑵、雷电的成因①雷电：带有电荷的云层向下靠近地面时，地面上的凸出物、金属等，会被感应出异性电荷，随着电场强度的逐步增强，雷云向下形成下行先导，地面的物体形成向上闪流，两者相遇即形成对地放电。

②闪电：带负电荷的雷云在大地表面会感应出正电荷，这样雷云与大地间形成一个大的电容器，当电场强度超过大气被击穿的强度时，就发生了雷云与大地之间的放电，即常说的闪电，或者说是雷击。

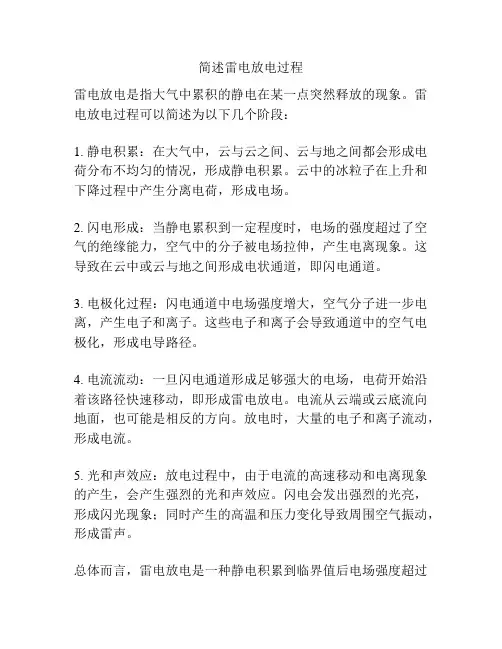

③雷云放电过程：雷云——雷电先导——迎雷先导——主放电阶段——余辉放电⑶、雷电的特性参数①雷电日（T）：一年中发生雷电放电的天数，(衡量雷电活动频繁的程度)。

②雷电流：雷击电流大致呈单极性的脉冲波。

主要可采用三个参数来表示，即雷电流的幅值、波头时间和半幅值时间。

③雷电过电压：主要决定于雷电流陡度和雷电流通道的阻抗，它的大小可按下式来计算：U=IR+L（式中：I—雷电流幅值kA；i—随时间变化的雷电流kA；R—接地电阻Ω；L—雷电流通道的电感H）。

二、雷电的种类主要分为直击雷、感应雷、雷电波入侵、雷球、雷击电磁脉冲。

⑴、直击雷指雷电直接击在建筑物构架、动植物上，因电效应、热效应和机械效应等造成建筑物等损坏以及人员的伤亡。

⑵、感应雷也称为雷电感应或感应过电压。

第五章 雷击放电特性及防雷装置5.1 雷电放电过程会引起破坏作用的雷云对地放电的绝大多数（80%以上）是负极性的。

雷电多重性（先导、主放电、余光放电）一、先导（梯级先导）第一次先导的梯级性是负先导本身的发展特点所决定的。

每一梯级长度平均50m ，梯级间歇时间10～100us 平均50us 。

cv 10001=先导通道具有良好的导电性，带有与雷云同极性的多余电荷 二、主放电、闪电、雷鸣、雷电的破坏性先导接近地面。

在漏道端部因出现高场强，使空气强烈电离而产生高密度的等离子区。

→自下而上，高电解的等离子体通道。

t=50～100us ，i =几十千安～几百千安201(=v ～21)c 温度 2万℃以上三、余光放电连续先导——直串先导5.2 雷电参数及雷电活动特性电流Rvi zz +=0σ，R<30Ω，雷电通道波阻抗Ω>3000z .即R 《z 0，则v i σ=雷击过电压dtdi L iR u ⋅+=我国“电力设备过电压保护设计技术规程” 1、雷电流峰值 108lg IP -= (式5-3)54lg IP -=，少雷区2、雷电流波形 波长时间2.6us 形状：斜角形usKA Idtdi a /6.2==（式5-4）半余弦波头)cos 1(2wt Ii -= （式5-5）3、雷电日 雷电小时强雷区 平均雷电日>90 多雷区 平均雷电日>40 少雷区 平均雷电日>154、落雷密度γ（每个雷电日每平方公里地面上的平均落雷次数） 0.015 次/⋅Km 2雷电日 次数 Th N ⨯⨯=100100010γ(Th b N ⨯⨯+=10010004γ次/100km 年)若T=40，γ=0.015代入则N=0.6h 次/⋅km 100年5.3 避雷针和避雷线（直击雷保护措施）我过规程推荐的保护范围是对应0.1%绕击率而言的。

绕击：雷电绕过避雷装置而击于被保护物的现象。

（屏蔽失效引起） 反击：避雷针与被保护物之间的间隙击穿。

雷电现象及危害一、雷电现象及危害1.雷电产生的原因雷电现象比较复杂，它是由于地面湿气受热上升或空中不同冷、热气团相遇凝成水滴或冰晶形成积云，在运动时使电荷发生分离，当电荷积聚到足够数量时，就在带有不同电荷的云间或由于静电感应而产生不同电荷的云地间发生的放电现象。

雷云中可能同时存在着几个电荷聚集中心，所以经常出现多次重复性的放电现象，常见的为 2 ～3次，当第一个电荷聚集中心完成放电过程后，其电位迅速下降，第二个电荷聚集中心立即向着前一个放电位置移动，瞬间重复放电。

每次间隔时间从几百微秒到几百毫秒不等，但其放电电流将逐次递减。

2.雷电种类（1）直击雷带电积云接近地面与地面凸出物之间的电场强度达到空气的介电强度（25 ～30kV /mm）时发生的放电现象，称为直击雷。

（2）静电感应雷带电积云接近地面凸出物时，在其顶部感应出大量异性电荷，当带电积云与其他部位或其他积云放电后，凸出物顶部的电荷失去束缚高速传播形成高压冲击波。

此冲击波由静电感应产生，具有雷电特征，称为静电感应雷。

（3）电磁感应雷雷电流在周围空间产生迅速变化的强磁场，在邻近的导体上感应出很高的电动势，该电动势具有雷电特征，称为电磁感应雷。

（4）球雷雷电放电时产生的球状发光带电气体，称为球雷，球雷可能造成多种危害。

3.雷电参数（1）雷电流幅值雷电流幅值指主放电时冲击电流的最大值，该幅值可达数十至数百千安，雷电流幅值越大，出现的概率越小。

（2）雷电流陡度。

雷电流由零增长至最大幅值的这一部分，称为波头（τt），通常只有 1 ～4μs；电流值下降的部分，称为波尾，可长达数十微秒。

（3）雷电冲击过电压雷电冲击过电压指冲击电压的最大值。

4.雷电的危害（1）危害的形式①直接雷击的危害。

地面上的人、畜、建筑物、电气设备等直接被雷电击中，叫做直接雷击。

发生直接雷击时，特大的雷电流（几十至几百千安）通过被击物，在被击物内部产生高达几万度的温度，使被击物燃烧，使架空导线熔化。
