负折射率材料的研究概述及其应用进展随着人们对负折射率材料的研究逐步深入,对其在日常生活中应用的探索也逐渐加深,使其物理特性得到了优化。
文章对负折射率材料的发展历史和其基本原理进行了简要介绍,同时介绍了负折射率材料在各个领域的应用。
最后总结认为设计并制作出符合应用条件的实际负折射率材料,从而在可见光波段实现负折射率是未来手性负折射率材料的重要发展方向之一。
标签:负折射率材料;负折射;左手材料Abstract:With the further study of negative refractive index materials,the application of negative refractive index materials in daily life has been gradually deepened,and its physical properties have been optimized. In this paper,the development history and basic principle of negative refractive index materials are briefly introduced. At the same time,the applications of negative refractive index materials in various fields are introduced. Finally,it is concluded that it is one of the important development directions of chiral negative refractive index materials in the future to design and fabricate the actual negative refractive index materials in accordance with the application conditions,so as to realize the negative refractive index in the visible light band.Keywords:negative refractive index material;negative refraction;left-handed material1 概述負折射率材料是在某一频段下折射率为负的新型超材料,其最早是作为一种理论假设被人所提出的。
负折射材料实验验证的研究进展作者:杨洋李娇来源:《硅谷》2011年第13期摘要:负折射材料已成为近几年来物理学,材料科学,电子科学等交叉学科领域的研究热点。
首先介绍负折射材料的基本原理,并详细介绍近年来这类材料的仿真与实验研究。
关键词:负折射材料;负介电常数;负磁导率中图分类号:O441 文献标识码:A 文章编号:1671-7597(2011)0710026-020 引言近几年,一种称为负折射率系数介质的人工复合材料在理论与实验上引起了广泛的关注。

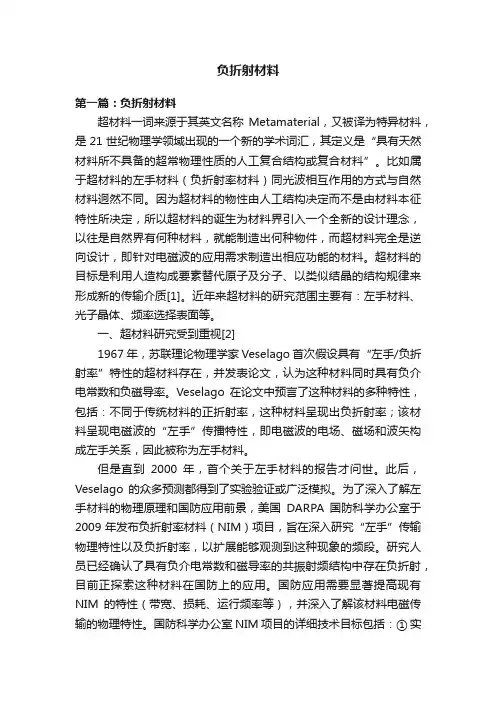

1968年,前苏联物理学家Veselago[1]提出了“左手材料”的概念,这种负折射材料具有负的介电常量与磁导率,那么电矢量,磁矢量和波矢之间构成左手系关系,这区别于传统材料中的右手系。
由于自然界没有介电常量和磁导率同时为负的材料,并且也没有相关的实验验证,负折射材料没有得到长足的发展。
1996年,英国的Pendry指出可以用细金属导线阵列构造介电常数为负的人工媒质[2],1999年又指出可以用谐振环阵列构造磁导率为负的人工媒质[3]。
2000年美国的D.Smith等人[4]以铜为主的复合材料制造出了世界上第一块在微波波段等效介电常数和等效磁导率同时为负数的介质材料,从而证明了负折射材料的存在。
1 负折射材料的基本原理在经典电动力学中,各向同性均匀自由空间介质中,麦克斯韦方程组为:正弦时变电磁波波动Helmholtz方程为:其中,n为折射率;c为真空中光速。
和一般与电磁波频率有关,在不计能量损耗正常的情况下n、、均为正。
Helmholtz方程有波动解,由麦克斯韦方程推出平面电磁波关系:并且有如下关系:电磁波为横波,电矢量E、磁矢量H和传播方向矢量K相互垂直,满足右手螺旋关系。
如果电介质的介电常数或磁导率中的其中一个为负数,K无实数解;Helmholtz方程无波动解,说明电磁波不能在中传播。
而当电常数与磁导率都小于零时,Helmholtz方程有波动解,电磁波能在其中传播。
负折射率材料研究报告学号:08221033 陈法伟一、折射的理论1、基本定义与关系式电磁学的早期即由实验发现了以下规律:各向同性介电物质中电位移矢量与电场强度矢量方向一致,大小成正比,故有 E ε=D ,式中ε是比例系数,称为介电率或介电常数.另外,实验还证明,对各向同性非铁磁性物质,磁感应强度矢量与磁场强度矢量方向一致,大小成正比,故有H B μ=,式中μ比例系数称为导磁率.ε和μ被看成表征物质电磁性质的宏观参数.在自由空间(无电荷源及传导电流),由麦克斯韦方程组导出的电磁波波方程为:由此得无色散电磁波传播速度:r r c v μεεμ==1 式中,0/εεε=r 是相对介电常数;,/0μμμ=r 是相对磁导率00με,则为ε,μ在真空中的值;而c 为自由空间(真空中)光速,001με=c 。
实际上,按照麦克斯韦场理论,电磁作用过程是经过场(波)而完成的,在真空条件下,这个作用传递的速度就是c .可见,麦克斯韦由于提出电磁场方程组而被后人认为是伟大的科学家这点没错;但由于时代的局限(经典场论产生于距今136年前),他的理论不可能解释近年来以量子力学、量子光学为基础而完成的超光速、超慢光速实验.2、折射折射是自然界最基本的电磁现象之一。
当电磁波以任意角度入射到两种不同折射率的介质交界面处时,波传播的方向会发生变化。
那么,介质的折射率是如何定义的?图1,表示介质1中的入射波在介质2中折射,虚线AC ,BE 为波前由于 故有,sin ,sin 2211t v CB CE t v CB AB ====θθ此式即为Snell 定律,由它可以计算折射波前进的方向,式中1v ,2v 均为相速。
这个比值被称为折射率,用n 表示,1122μεμε=n ,如0101,μμεε==,(介质1为真0,0222222=∂∂-∇=∂∂-∇t H H t E E εμεμ1211222121sin sin n n v v ===μεμεθθ空),μμεε==22,,,则有r r vc n με==。
NIM (负折射率材料)专题研究严 杰一、有关折射的基本概念1、基本定义与关系式电磁学的早期即由实验发现了以下规律:各向同性介电物质中电位移矢量与电场强度矢量方向一致,大小成正比,故有 E ε=D ,式中ε是比例系数,称为介电率或介电常数.另外,实验还证明,对各向同性非铁磁性物质,磁感应强度矢量与磁场强度矢量方向一致,大小成正比,故有H B μ=,式中μ比例系数称为导磁率.ε和μ被看成表征物质电磁性质的宏观参数.在自由空间(无电荷源及传导电流),由麦克斯韦方程组导出的电磁波波方程为由此得无色散电磁波传播速度rr cv μεεμ==1式中,0/εεε=r 是相对介电常数;,/0μμμ=r 是相对磁导率00με,则为ε,μ在真空中的值;而c 为自由空间(真空中)光速,001με=c 。
实际上,按照麦克斯韦场理论,电磁作用过程是经过场(波)而完成的,在真空条件下,这个作用传递的速度就是c .可见,麦克斯韦由于提出电磁场方程组而被后人认为是伟大的科学家这点没错;但由于时代的局限(经典场论产生于距今136年前),他的理论不可能解释近年来以量子力学、量子光学为基础而完成的超光速、超慢光速实验.2、折射折射是自然界最基本的电磁现象之一。
当电磁波以任意角度入射到两种不同折射率的介质交界面处时,波传播的方向会发生变化。
那么,介质的折射率是如何定义的?图一表示介质1中的入射波在介质2中折射,虚线AC ,BE 为波前,由于,sin ,sin 2211t v CB CE t v CB AB ====θθ故有此式即为Snell 定律,由它可以计算折射波前进的方向,式中1v ,2v 均为相速。
0,0222222=∂∂-∇=∂∂-∇t H H t E E εμεμ1211222121sin sin n n v v ===μεμεθθ这个比值被称为折射率,用n 表示,1122μεμε=n ,如0101,μμεε==,(介质1为真空),μμεε==22,,,则有r r vcn με==。

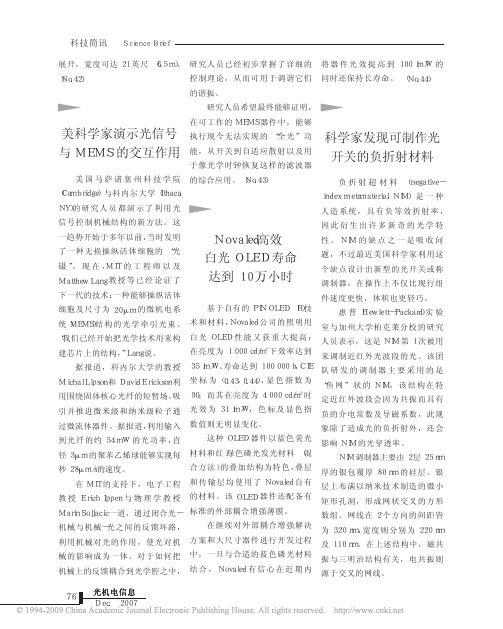

光机电信息Dec.2007展开,宽度可达21英尺(6.5m)。
