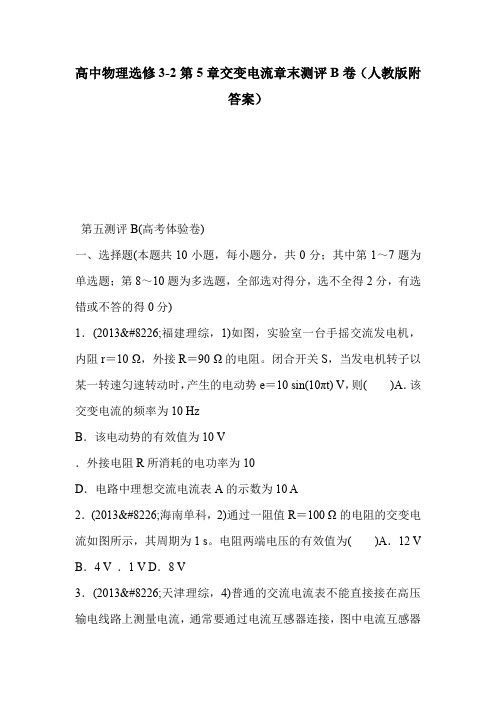

高中物理选修3-2第5章交变电流章末测评B卷（人教版附答案）第五测评B(高考体验卷)一、选择题(本题共10小题，每小题分，共0分；其中第1～7题为单选题；第8～10题为多选题，全部选对得分，选不全得2分，有选错或不答的得0分)1．(2013•福建理综，1)如图，实验室一台手摇交流发电机，内阻r＝10 Ω，外接R＝90 Ω的电阻。

闭合开关S，当发电机转子以某一转速匀速转动时，产生的电动势e＝10 sin(10πt) V，则()A．该交变电流的频率为10 HzB．该电动势的有效值为10 V．外接电阻R所消耗的电功率为10D．电路中理想交流电流表A的示数为10 A2．(2013•海南单科，2)通过一阻值R＝100 Ω的电阻的交变电流如图所示，其周期为1 s。

电阻两端电压的有效值为()A．12 V B．4 V ．1 V D．8 V3．(2013•天津理综，4)普通的交流电流表不能直接接在高压输电线路上测量电流，通常要通过电流互感器连接，图中电流互感器ab一侧线圈的匝数较少，工作时电流为Iab，d一侧线圈的匝数较多，工作时电流为Id，为了使电流表能正常工作，则()A．ab接N、d 接PQ，Iab<IdB．ab接N、d接PQ，Iab>Id．ab接PQ、d接N，Iab<IdD．ab接PQ、d接N，Iab>Id4．(2013•广东理综，16)如图，理想变压器原、副线圈匝数比n1∶n2＝2∶1，V和A均为理想电表，灯泡电阻RL＝6 Ω，AB端电压u1＝12 sin(100πt) V。

下列说法正确的是()A．电流频率为100 HzB．V的读数为24 V．A的读数为0 AD．变压器输入功率为6．(2013•四川理综，2)用220 V的正弦交变电流通过理想变压器对一负载供电，变压器输出电压是110 V，通过负载的电流图象如图所示，则()A．变压器输入功率约为39B．输出电压的最大值是110 V．变压器原、副线圈匝数比是1∶2D．负载电流的函数表达式i＝00sin(100πt＋) A6．(2013•四川凉模拟)某小型发电站发电机输出的交流电压为00 V，输出的电功率为0 ，用总电阻为3 Ω的输电线向远处送电，要求输电线上的损失功率为输电功率的06%，则发电站要安装一升压变压器，用户再用降压变压器变为220 V(两个变压器均为理想变压器)。

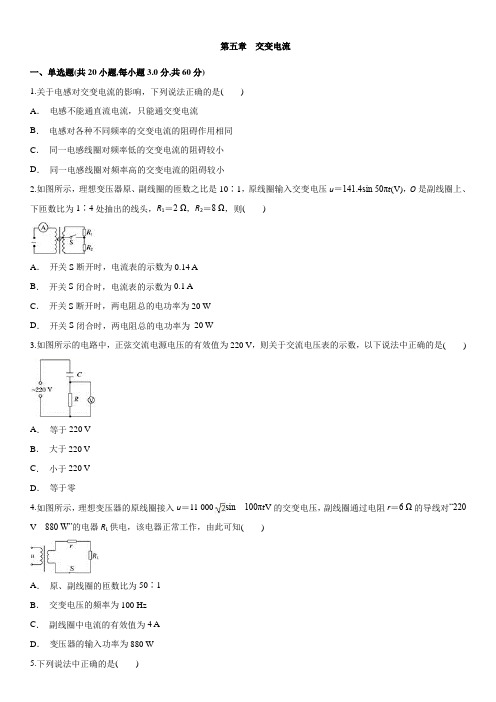

第五章交变电流一、单选题(共20小题,每小题3.0分,共60分)1.关于电感对交变电流的影响，下列说法正确的是()A．电感不能通直流电流，只能通交变电流B．电感对各种不同频率的交变电流的阻碍作用相同C．同一电感线圈对频率低的交变电流的阻碍较小D．同一电感线圈对频率高的交变电流的阻碍较小2.如图所示，理想变压器原、副线圈的匝数之比是10∶1，原线圈输入交变电压u＝141.4sin 50πt(V)，O是副线圈上、下匝数比为1∶4处抽出的线头，R1＝2 Ω，R2＝8 Ω，则()A．开关S断开时，电流表的示数为0.14 AB．开关S闭合时，电流表的示数为0.1 AC．开关S断开时，两电阻总的电功率为20 WD．开关S闭合时，两电阻总的电功率为20 W3.如图所示的电路中，正弦交流电源电压的有效值为220 V，则关于交流电压表的示数，以下说法中正确的是()A．等于220 VB．大于220 VC．小于220 VD．等于零4.如图所示，理想变压器的原线圈接入u＝11 000sin 100πt V的交变电压，副线圈通过电阻r＝6 Ω的导线对“220 V880 W”的电器R L供电，该电器正常工作，由此可知()A．原、副线圈的匝数比为50∶1B．交变电压的频率为100 HzC．副线圈中电流的有效值为4 AD．变压器的输入功率为880 W5.下列说法中正确的是()A．电感器对交流有阻碍作用是因为电感器有电阻B．电容器对交流有阻碍作用是因为电容器有电阻C．电感器、电容器和电阻一样，电流通过它们做功时都是电能转化为内能D．在交变电流中，电阻、感抗、容抗可以同时存在6.如图所示，属于交流电的是()A．B．C．D．7.如图所示电路中，变压器为理想变压器，a、b接在电压有效值不变的交流电源两端，R0为定值电阻，R为滑动变阻器．现将变阻器的滑片从一个位置滑动到另一位置，观察到电流表A1的示数增大了0.2 A，电流表A2的示数增大了0.8 A，则下列说法正确的是()A．电压表V1示数增大B．电压表V2、V3示数均增大C．该变压器起升压作用D．变阻器滑片是沿c→d的方向滑动8.图为模拟远距离输电实验电路图，两理想变压器的匝数n1＝n4<n2＝n3，四根模拟输电线的电阻R1、R2、R3、R4的阻值均为R，A1、A2为相同的理想交流电流表，L1、L2为相同的小灯泡，灯丝电阻R L>2R，忽略灯丝电阻随温度的变化．当A，B端接入低压交流电源时()A．A1、A2两表的示数相同B．L1、L2两灯泡的亮度相同C．R1消耗的功率大于R3消耗的功率D．R2两端的电压小于R4两端的电压9.如图所示，理想变压器原、副线圈的匝数比为n.原线圈接正弦交流电压U，输出端A、A1、A2、A3为理想交流电流表，R为三个完全相同的电阻，L为电感，C为电容，当输入端接通电源后，电流表A读数为I.下列判断正确的是()A．副线圈两端的电压为nUB．通过副线圈的最大电流IC．电流表A1的读数I1大于电流表A2的读数I2D．电流表A3的读数I3＝010.在如图甲所示电路的MN间加如图乙所示正弦交流电，负载电阻为200 Ω，若不考虑电表内阻对电路的影响，则交流电压表和交流电流表的读数分别为()A．311 V,1.10 AB．220 V,1.10 AC．220 V,3.11 AD．311 V,3.11 A11.如图所示是某种型号的电热毯的电路图，电热毯接在交变电源上，通过装置P使加在电热丝上的电压的波形如右图所示．此时接在电热丝两端的交流电压表的读数为()A．110 VB．156 VC．220 VD．311 V12.某研究小组的同学利用铜芯电缆线和灵敏电流计做摇绳发电的探究实验．如图所示，他们将电缆线和灵敏电流计连成闭合回路，在操场上由两位同学手摇导线，其他同学观察灵敏电流计的指针变化．在下列说法中，你认为正确的研究结果应符合()A．摇动绳子时，流过灵敏电流计的电流是大小变化的直流电B．摇动绳子时，灵敏电流计中电流的大小与两同学的站立方位无关C．仅增加绳子的长度，灵敏电流计中的电流的最大值增大D．仅增加摇绳的频率，灵敏电流计中的电流的最大值不变13.一矩形线圈在匀强磁场中转动产生的交变电动势为e＝10sin (20πt) V，则下列说法正确的是()A．t＝0时，线圈位于中性面B．t＝0时，穿过线圈的磁通量为零C．t＝0时，线圈切割磁感线的有效速度最大D．t＝0.4 s时，电动势第一次出现最大值14.旋转电枢式发电机产生的感应电动势为e＝εm sinωt伏．如果将电枢的匝数增加1倍，转速增加1倍，其他条件不变，感应电动势为()A．e＝2εm sin 2ωt伏B．e＝2εm sin 4ωt伏C．e＝4εm sin 2ωt伏D．e＝4εm sin 4ωt伏15.一个阻值为2 Ω的线圈在匀强磁场中转动，产生的交变电动势为e＝10sin 20πt V，当该线圈与一阻值为8 Ω的电阻组成闭合回路时，下列说法正确的是()A．t＝0时，线圈平面位于中性面B．t＝0时，穿过线圈的磁通量为0C．电阻的热功率为16 WD．用电压表测路端电压时读数为11.3 V16.矩形线框绕垂直于磁场的轴匀速转动产生交流电，电动势瞬时值表达式为e＝220sin 100πt(V)，下列说法正确的是()A．t＝0时刻穿过线框的磁通量为最大B．电动势的有效值220VC．交流电的周期为0.01 sD．若转速增大1倍，其它条件不变，则电动势瞬时值表达式为e＝440sin 100πt(V)17.如图所示，N匝矩形导线框以角速度ω绕对称轴OO′匀速转动，线框面积为S，线框电阻、电感均不计，在OO′左侧有磁感应强度为B的匀强磁场，外电路接有电阻R和理想电流表A，下列说法正确的是()A．从图示时刻起，线框产生的瞬时电动势为e＝NBωS sinωtB．电流表的示数I＝NBSC．R两端电压有效值U＝NBSD．一个周期内R的发热量Q＝18.有一理想变压器，副线圈所接电路如图所示，灯L1、L2为规格相同的两只小灯泡．当S断开时，灯L1正常发光．S 闭合后，下列说法正确的是()A．灯L1、L2都能正常发光B．原线圈的输入功率减小C．原、副线圈的电流比增大D．电阻R消耗的功率增大19.标有“220 V,0.5 μF”字样的电容器能接入下面哪个电路中使用？()A．220sin 100πt VB．220 V的照明电路中C．380sin 100πt VD．380 V的照明电路中20.以下说法正确的是()A．交变电流的有效值就是它的平均值B．任何交变电流的有效值都是它最大值的倍C．如果交变电流接在电阻R上产生的热量为Q，那么该交变电流的有效值为D．以上说法均不正确第Ⅱ卷二、实验题(共1小题,每小题10.0分,共10分)21.有一个教学用的可拆变压器，如图甲所示，它有两个外观基本相同的线圈A、B，线圈外部还可以绕线．(1)某同学用一多用电表的同一欧姆挡先后测量了A、B线圈的电阻值，指针分别对应图乙中的A、B位置，由此可推断________线圈的匝数较多(选填“A”或“B”)．(2)如果把它看成理想变压器，现要测定A线圈的匝数，提供的器材有：一根足够长的绝缘导线、一只多用电表和低压交流电源，请简要叙述实验的步骤(写出要测的物理量，并用字母表示)________A线圈的匝数为nA＝________.(用所测物理量符号表示)三、计算题(共3小题,每小题10.0分,共30分)22.如图所示，间距为L的光滑平行金属导轨，水平地放置在竖直方向的磁感应强度为B的匀强磁场中，一端接阻值为R的电阻．一个电阻是R0、质量为m的导体棒放置在导轨上，在外力F作用下从t＝0时刻开始运动，其速度随时间的变化规律为v＝v max sinωt.不计导轨电阻，求：(1)从t＝0到t＝时间内电阻R产生的热量；(2)从t＝0到t＝时间内外力F所做的功．23.发电机输出功率为40 kW，输出电压为400 V，用变压比(原、副线圈匝数比)为1∶5的变压器升压后向远处供电，输电线的总电阻为5 Ω，然后再用降压变压器将电压降为220 V供用户使用，求：(1)输电线上损失的电功率是多少；(2)降压变压器的变压比是多少．24.如图所示，匀强磁场B＝0.50 T，矩形线圈的匝数N＝100 匝，边长Lab＝0.20 m，Lbc＝0.10 m，以3 000 r/min的转速匀速转动，若线圈平面通过中性面时开始计时，试求：(1)交变电动势的瞬时值表达式；(2)若线圈总电阻为2 Ω，线圈外接电阻为8 Ω，写出交变电流的瞬时值表达式；(3)线圈从中性面转动的过程中，交变电动势的平均值．答案解析1.【答案】C【解析】电感线圈可以通直流，A项错误；电感对不同频率的交变电流的阻碍作用不同，B项错误；同一个电感线圈对高频交变电流的阻碍作用较大，对低频交变电流阻碍作用较小，D项错误，C项正确．2.【答案】B【解析】由题知输入电压的有效值为100 V，再根据电压与匝数成正比知输出电压为10 V．S断开时，副线圈中的电流为＝1 A，所以原线圈中电流为0.1 A，故A错误；S闭合时，两电阻并联，电压各为2 V和8 V，副线圈中消耗的功率P＝＋＝10 W，输入功率等于输出功率，所以原线圈中电流为I＝＝0.1 A，故B正确，D错误；S断开时两电阻总的电功率为P＝10×1＝10 W，故C错误．3.【答案】C【解析】虽然交变电流能通过电容器，但也受到阻碍作用，电容器与电阻串联，根据分压原理可知电阻两端的电压小于电源电压，电压表测的是电阻两端的电压，C正确．4.【答案】C【解析】副线圈通过电阻r＝6 Ω的导线对“220 V880 W”的电器R L供电，该电器正常工作，导线(副线圈)中电流I＝4 A，导线损失电压Ur＝24 V，副线圈两端电压为220 V＋24 V＝244 V，由变压器变压公式可知原、副线圈的匝数比为11 000∶244＝2 750∶61，选项A错误，C正确；交变电压的频率为50 Hz，选项B错误；导线损失功率为P＝I2r＝96 W，变压器的输入功率为880 W＋96 W＝976 W，选项D错误．5.【答案】D【解析】交流通过线圈时，在线圈上产生自感电动势，对电流的变化起阻碍作用，选项A错误；交流通过电容器时，电容器两极间的电压与电源电压相反，阻碍了电流的流动，选项B错误；电流通过它们做功时，只有在电阻上产生电热，而在线圈上产生磁场能，在电容器上产生电场能，选项C错误，选项D正确．6.【答案】C【解析】方向随时间做周期性变化是交变电流最重要的特征．A、B、D三项所示的电流大小随时间做周期性变化，但其方向不变，不是交变电流，它们所表示的是直流电．C选项中电流的方向随时间做周期性变化，故选C.7.【答案】D【解析】电压表V1的示数和a、b间电压的有效值相同，滑片滑动时V1示数不变，选项A错误；电压表V2测量的电压为副线圈两端的电压，原、副线圈匝数不变，输入电压不变，故V2示数不变，V3示数为V2示数减去R0两端电压，两线圈中电流增大，易知R0两端电压升高，故V3示数减小，选项B错误；理想变压器U1I1＝U2I2，则U1ΔI1＝U2ΔI2，ΔI2＞ΔI1，故U2＜U1，变压器为降压变压器，选项C错误；因I2增大，故知R减小，变阻器滑片是沿c→d 的方向滑动，选项D正确．8.【答案】D【解析】由于n1<n2，所以左边的理想变压器为升压变压器，低压交流电源经过理想升压变压器后，由于功率不变，所以电流变小，则A1表的示数小于A2表的示数，故A项错误；由＝，U3＝U2－I A1·2R及＝可知，L1两端的电压U L1＝U4＝U1－·I A1·2R，又L2两端的电压U L2＝U1－I A2·2R，因I A1<I A2，故U L1>U L2，由P＝可知，L1的功率大于L2的功率，所以L1的亮度大于L2，故B项错误；由于A1表的示数小于A2表的示数，由P＝I2R可知，R1消耗的功率小于R3消耗的功率，故C项错误；由于A1表的示数小于A2表的示数，由U＝IR可知，R2两端的电压小于R4两端的电压，故D项正确．9.【答案】C【解析】A、根据＝＝n得：＝n，所以R1两端的电压为：，故A错误；根据题意得副线圈的电流为I，所以通过副线圈的最大电流为I，故B错误；线圈会产生感应电流阻碍原电流即I1＞I2，故C正确；电容器通交流阻直流，故有电流通过电流表A3，即I3≠0，故D错误．10.【答案】B【解析】交流电源电压的有效值U＝V≈220 V；由欧姆定律可知，电路中电流I＝＝A＝1.1 A.11.【答案】B【解析】从u－t图象看出，每个周期的前半周期是正弦图形，其有效值为220 V；后半周期电压为零．根据有效值的定义，×T＝×＋0，得U＝156 V，选B.12.【答案】C【解析】摇动绳子时，流过灵敏电流计的电流是交流电，且两同学的站立方位、绳子的长度、摇绳的频率等因素均会影响绳中的电流大小，C对．13.【答案】A【解析】由电动势e＝10sin (20πt) V知，从线圈位于中性面时开始计时，所以t＝0时，线圈位于中性面，磁通量最大，但此时线圈切割磁感线的线速度方向与磁感线平行，切割磁感线的有效速度为零，A正确，B、C错误．当t＝0.4 s时，e＝10sin(20π×0.4) V＝0，D错误．14.【答案】C【解析】根据公式E m＝nBSω可得将电枢的匝数增加1倍，转速增加1倍后产生的电动势最大值为εm′＝4εm，所以变化后的感应电动势表达式为e＝4εm sin 2ωt，故选C.15.【答案】A【解析】因为电动势的表达式是正弦函数，所以是从中性面开始计时的，故A正确；t＝0时，线圈处于中性面，线圈平面与磁场垂直，磁通量最大，故B错误；电动势的有效值为10 V，所以电路中的电流为：I＝＝1 A，所以电阻的热功率为P＝I2R＝8 W，故C错误；用电压表测路端电压时读数为U＝IR＝8 V，故D错误．故选A.16.【答案】A【解析】线框中电动势为正弦规律变化，t＝0时刻线框中感应电动势为零，故此时线框处于中性面上，磁通量最大，A对；电动势的有效值为U＝＝220 V，B错；交流电的周期为：T＝＝0.02 s，C错；若转速增大1倍，则最大值增大1倍，角速度也增加1倍；故表达式为：e＝440sin 200πt，D错．17.【答案】B【解析】线框始终只有一半面积在磁场中，故瞬时电动势为e＝()sinωt，电压有效值为U＝NBS，电流表的示数I＝＝NBS，A、C错误，B正确．Q＝T＝，D错误．18.【答案】D【解析】当S闭合后，电路的电阻减小，副线圈的电流增大，所以通过电阻R的电压增大，灯泡两端的电压减小，灯L1、L2都不能正常发光，故A错误；由于副线圈中负载电阻减小，消耗的功率P＝，故消耗的功率增大，输入功率等于输出功率，故原线圈的输入功率增大，故B错误，D正确；变压器原、副线圈的匝数不变，故原、副线圈中电流之比不变，故C错误．19.【答案】A【解析】220 V是电容器的耐压值即最大承受值，所以选A.20.【答案】D【解析】有效值是根据电流的热效应来定义的，平均值并不是有效值，例如线圈在匀强磁场中转动一圈，其平均电动势为零，故A错．在正弦(余弦)式交变电流中，其有效值为最大值的倍，对于其他交变电流并不一定满足此关系，故B错．交变电流要产生热量需要一定的时间，C选项中没有说明时间，因此是错误的．21.【答案】(1)A(2)①用长导线绕一个n匝线圈，作为副线圈替代A线圈；②把低压交流电源接B线圈，测得线圈的输出电压为U；③用A线圈换下绕制的线圈测得A线圈的输出电压为UA n【解析】(1)A由题图乙可知A位置的阻值大于B位置的阻值，由电阻定律可得A线圈的匝数多于B线圈的．(2)①用长导线绕一个n匝线圈，作为副线圈替代A线圈；②把低压交流电源接B线圈，测得线圈的输出电压为U；③用A线圈换下绕制的线圈测得A线圈的输出电压为UA.则nA＝n.22.【答案】(1)(2)mv＋【解析】(1)导体棒产生的感应电动势e＝BLv＝BL·v max sinωt，是正弦式交变电流，其有效值为E＝＝在Δt＝＝T的时间内，电阻R上产生的热量为Q＝I2RT＝2R＝.(2)从t＝0到t＝的时间是周期，在这段时间内对导体棒运用能量守恒定律得：W外＝mv＋Q′Q′是这段时间内电阻R和R0产生的热量，则Q′＝·＝则这段时间外力F所做的功为W外＝mv＋.23.【答案】(1)2.0×103W(2)【解析】(1)发电机输出的电压为400 V，经升压变压器后电压变为U＝×400 V＝2.0×103V，由P＝UI得输电线上的电流I＝＝A＝20 A，输电线上的功率损失ΔP＝I2·R＝202×5 W＝2.0×103W；(2)输电线上的电压损失ΔU＝I·R＝20×5 V＝100 V，加在降压变压器原线圈两端的电压U1＝U－ΔU＝2.0×103V－100 V＝1.9×103V，降压变压器副线圈两端的电压(用户所需的电压)U2＝220 V．降压变压器的变压比＝＝＝.24.【答案】(1)e＝314sin 314t V【解析】(1)角速度为ω＝2πn＝2π×rad/s＝314 rad/s；电动势的最大值为：E m＝NBSω＝100×0.5×(0.2×0.1)×314＝314 V，故交变电流的瞬时值表达式为e＝E m sinωt＝314sin 314t(V)．(2)电流的最大值：I m＝＝A＝31.4 A故电流的瞬时值表达式为：i＝I m sinωt＝31.4sin 314t(A)(3)线圈从中性面开始转90°角的过程中，平均电动势：＝N＝＝＝200 V.。

5.4 变压器每课一练（人教版选修3-2）1．理想变压器工作时，原线圈输入与副线圈输出的物理量一定相同的是( )A．电压有效值B．电流有效值C．交变电流频率D．交流电功率2．如图10所示，理想变压器原、副线圈的匝数比n1∶n2＝4∶1，当导体棒l在匀强磁场中向左做匀速直线运动切割磁感线时，电流表的示数是12 mA，则电流表的示数为( )图10A．3 mA B．0 mAC．48 mA D．与负载R的值有关3．在绕制变压器时，某人将两个线圈绕在如图11所示变压器铁芯的左右两个臂上．当通以交流电时，每个线圈产生的磁通量都只有一半通过另一个线圈，另一半通过中间的臂．已知线圈1,2的匝数之比n1∶n2＝2∶1.在不接负载的情况下( )图11A．当线圈1输入电压为220 V时，线圈2输出电压为110 VB．当线圈1输入电压为220 V时，线圈2输出电压为55 VC．当线圈2输入电压为110 V时，线圈1输出电压为220 VD．当线圈2输入电压为110 V时，线圈1输出电压为110 V4．一理想变压器原、副线圈的匝数比为10∶1，原线圈输入电压的变化规律如图12甲所示，副线圈所接电路如图乙所示，P为滑动变阻器的触头．下列说法正确的是( )图12A．副线圈输出电压的频率为50 HzB．副线圈输出电压的有效值为31 VC．P向右移动时，原、副线圈的电流比减小D．P向右移动时，变压器的输入功率增加5．一台理想变压器从10 kV的线路中降压并提供200 A的负载电流．已知两个线圈的匝数比为40∶1，则变压器原线圈的电流、输出电压及输出功率是( )A．5 A,250 V,50 kWB．5 A,10 kV,50 kWC．200 A,250 V,50 kWD．200 A,10 kV,2×103kW6．一理想变压器的原线圈上接有正弦交变电压，其最大值保持不变，副线圈有可调电阻R.设原线圈的电流为I1，输入功率为P1，副线圈的电流为I2，输出功率为P2.当R增大时( )A．I1减小，P1增大B．I1减小，P1减小C．I2增大，P2减小D．I2增大，P2增大7．如图13所示，理想变压器的原、副线圈匝数比为1∶5，原线圈两端的交变电压为u ＝202sin 100πt V ．氖泡在两端电压达到100 V 时开始发光．下列说法中正确的有( )图13A ．开关接通后，氖泡的发光频率为100 HzB ．开关接通后，电压表的示数为100 VC ．开关断开后，电压表的示数变大D ．开关断开后，变压器的输出功率不变8．图14所示是霓虹灯的供电电路，电路中的变压器可视为理想变压器．已知变压器原线圈与副线圈匝数比n 1n 2＝120，加在原线圈的电压为u 1＝311sin 100πt V ，霓虹灯正常工作的电阻R ＝440 kΩ，I 1、I 2表示原、副线圈中的电流．下列判断正确的是( )图14A ．副线圈两端电压6 220 V ，副线圈中的电流14.1 mAB ．副线圈两端电压4 400 V ，副线圈中的电流10 mAC ．I 1<I 2D ．I 1>I 29．如图15甲所示，理想变压器原、副线圈的匝数比为10∶1，R 1＝20 Ω，R 2＝30 Ω，C 为电容器．已知通过R 1的正弦式交变电流如图14乙所示，则( )图15A ．交变电流的频率为0.02 HzB ．原线圈输入电压的最大值为200 2 VC ．电阻R 2的电功率约为6.67 WD ．通过R 3的电流始终为零10．如图16所示，理想变压器线圈匝数比n 1∶n 2＝2∶1，分别接有相同的两只灯泡A 和B ，若在a 、b 间接正弦式交流电源，电源电压为U ，则B 灯两端电压为( )图16A ．0.5UB ．2U230匝，与一个“12 V 12 W ”的灯泡L 连接，L 能正常发光．副线圈3的输出电压U 3＝110 V ，与电阻R 连接，通过R 的电流为0.4 A ，求：图17(1)副线圈3的匝数n3 .(2)原线圈1的匝数n1和电流I1.12．如图18所示，一个变压器(可视为理想变压器)的原线圈接在220 V的市电上，向额定电压为1.80×104V的霓虹灯供电，使它正常发光．为了安全，需在原线圈回路中接入熔断器，使副线圈电路中电流超过12 mA时，熔丝就熔断．图18(1)熔丝的熔断电流是多大？(2)当副线圈电路中电流为10 mA时，变压器的输入功率是多大？13．如图19所示，交流发电机电动势的有效值E＝20 V，内阻不计，它通过一个R＝6 Ω的指示灯连接变压器．变压器输出端并联24只彩色小灯泡，每只灯泡都是“6 V，0.25 W”，灯泡都正常发光，导线电阻不计．求：图19(1)降压变压器初级、次级线圈匝数比．(2)发电机的输出功率．参考答案课后巩固练1．CD 2．B3．BD [在不考虑原、副线圈内电阻的情况下，变压器原、副线圈电压之比(U 1/U 2)等于原、副线圈中产生的感应电动势之比(E 1/E 2)．当给线圈1输入电压U 1时，U 1U 2＝E 1E 2＝n 1ΔΦ1Δt n 2ΔΦ2Δt＝n 1ΔΦ1n 2ΔΦ2＝21×21＝41.当给线圈2输入电压U 2时，U 2U 1＝E 2E 1＝n 2ΔΦ2Δt n 1ΔΦ1Δt＝n 2ΔΦ2n 1ΔΦ1＝12×21＝1.所以选项B 、D 正确．]4．AD [变压器不改变电压的频率，副线圈中的电压频率等于原线圈中的电压频率为f ＝1T ＝12×10－2 Hz ＝50 Hz ；由U 1U 2＝n 1n 2可得副线圈中电压的最大值31 V ，故有效值为312V ；P 向右移动时，输出电路中电压不变，电阻减小，电流增大，输出功率增大，变压器的输入功率等于输出功率，也增大，故正确的选项为A 、D.]5．A [设原线圈输入电压、电流、功率分别为U 1、I 1、P 1，副线圈输出电压、电流、功率分别为U 2、I 2、P 2，原、副线圈匝数分别为n 1、n 2.由I 1I 2＝n 2n 1知I 1＝n 2n 1I 2＝140×200 A ＝5 A. 由 U 1U 2＝n 1n 2知U 2＝n 2n 1U 1＝140×10×103 V ＝250 V 输出功率P 出＝U 2I 2＝250×200 W ＝50 kW]6．B [副线圈的电压不变，当副线圈接的电阻R 增大时，I 2减小，P 2减小，因为P 1＝P 2，所以P 1减小，I 1＝n 2n 1I 2，I 1也减小．]7．AB [由U 1U 2＝n 1n 2得：副线圈的输出电压u 2＝5u ＝1002sin 100πt V ，此电源频率f 0＝50Hz ，而氖泡每个周期发光2次，则氖泡的发光频率f 氖＝2f 0＝100 Hz ，A 正确；电压表的示数应为副线圈输出电压的有效值，故U ＝U 2m2＝100 V ，B 正确；交变电流、电压的有效值不变，故表示数不变，C 错；断开开关后，变压器的输出功率减小，D 错．]8．BD [原线圈电压有效值U 1＝U m 2＝3112V ＝220 V ，由U 1U 2＝n 1n 2，可得U 2＝4 400 V ，由欧姆定律可知I 2＝U 2R ＝10 mA ，由I 1I 2＝n 2n 1可得：I 1>I 2，所以B 、D 两项正确．]9．C [由题中图象可知该交变电流的周期为0.02 s ，所以频率为50 Hz ，A 错误；因为变压器输出电压最大值为20×1 V ＝20 V ，所以由变压比公式U 1n 1＝U 2n 2知变压器原线圈电压的最大值为20×10 V ＝200 V ，B 错误；R 2的功率P 2＝U 2R 2＝⎝⎛⎭⎫202230W ＝6.67 W ，C 正确；因为电容器存在充、放电现象，所以电阻R 3中的电流不是始终为零，D 错误．]10．D [设原线圈电压为U 1，电流为I 1，副线圈电压为U 2，电流为I 2，则U 1＝U －I 1R A ，U 1U 2＝n 1n 2，I 1I 2＝n 2n 1，U 2＝I 2R B ，依题意，A 、B 完全相同，有R A ＝R B ，联立以上各式，整理可得 n 2n 1U 1＝n 1n 2(U －U 1)，即12U 1＝2(U －U 1)， 得U 1＝45U ，U 2＝12U 1＝25U ＝0.4U ]11．(1)275匝 (2)550匝 0.255 A解析 (1)变压比公式对于两个副线圈也适用，则有U 2U 3＝n 2n 3，n 3＝n 2U 3U 2＝30×11012匝＝275匝． (2)同理：n 1n 2＝U 1U 2，n 1＝U 1U 2n 2＝22012×30匝＝550匝．理想变压器的输入功率等于输出功率，即P 1＝P 2＋P 3＝12 W ＋0.4×110 W ＝56 W ．原线圈中电流I 1＝P 1U 1＝56220A ≈0.255 A12．(1)0.98 A (2)180 W解析 (1)设原、副线圈上的电压、电流分别为U 1、U 2、I 1、I 2.根据理想变压器的输入功率等于输出功率，有I 1U 1＝I 2U 2当I 2＝12 mA 时，I 1即为熔断电流，代入数据，得I 1＝0.98 A(2)设副线圈中电流为I 2′＝10 mA 时，变压器的输入功率为P 1，根据理想变压器的输入功率等于输出功率，有P 1＝I 2′U 2，代入数据，得P 1＝180 W 13．(1)3∶1 (2)6.67 W解析 (1)彩色小灯泡额定电流I L ＝P U ＝0.256 A ＝124A ，次级线圈总电流I 2＝24I L ＝1 A ．变压器输入功率等于输出功率，有I 1U 1＝I 2U 2＝6 W ，变压器原线圈电路中，利用欧姆定律可得E ＝U 1＋I 1R ＝6I 1＋6I 1，代入E 值解得I 1＝13 A(I 1＝3 A 应舍去，据题意是降压变压器，应I 1<I 2＝1 A)，所以n 1n 2＝I 2I 1＝31.(2)发电机输出功率P ＝I 1E ＝6.67 W。

第五章交变电流第一节交变电流同步练习一、单选题1.小型交流发电机中，矩形金属线圈在匀强磁场中匀速转动，产生的感应电动势与时间呈正弦函数关系，如图所示，此线圈与一个R=10Ω的电阻构成闭合电路，不计电路的其他电阻，下列说法正确的是（）A. 该交流电压瞬时值的表达式u=100sin（25πt）VB. 该交流电的频率为50HzC. 该交流电的电压的有效值为100D. 若将该交流电压加在阻值R=100Ω的电阻两端，则电阻消耗的功率是50W2.某线圈在匀强磁场中匀速转动，穿过它的磁通量φ随时间的变化规律如图所示，那么在图中（）A. t1时刻，穿过线圈磁通量的变化率最大B. t2时刻，穿过线圈的磁通量变化率为零C. t3时刻，线圈中的感应电动势达最大值D. t4时刻，线圈中的感应电动势达最大值3.单匝矩形线圈abcd边长分别为l1和l2，在匀强磁场中可绕与磁场方向垂直的轴OO′匀角速转动，转动轴分别过ad边和bc边的中点，转动的角速度为ω．磁场的磁感应强度为B．图为沿转动轴OO′观察的情况，在该时刻线圈转动到ab边的速度方向与磁场方向夹角为θ，此时线圈中产生的感应电动势的瞬时值为（）A. 2Bl1l2ωcosθB. 3Bl1l2ωsinθC. Bl1l2ωcosθD.Bl1l2ωsinθ4.如图甲所示，矩形线圈abcd在匀强磁场中逆时针匀速转动时，线圈中产生的交变电流如图乙所示，设沿abcda方向为电流正方向，则下列说法正确的是（）A. 乙图中ab时间段对应甲图中A至B图的过程B. 乙图中bc时间段对应甲图中C至D图的过程C. 乙图中d时刻对应甲图中的D图D. 若乙图中d处是0.02 s，则1 s内电流的方向改变50次5.一矩形线圈在匀强磁场中绕垂直于磁场方向的轴匀速转动，下列说法正确的是（）A. 在中性面时，通过线圈的磁通量最小B. 在中性面时，磁通量的变化率最大，感应电动势最大C. 线圈通过中性面时，电流的方向发生改变D. 穿过线圈的磁通量为零时，感应电动势也为零6.矩形线框垂直于匀强磁场且位于线框平面的轴匀速转动时产生交变电流，下列说法正确的是（）A. 当线框位于中性面时，线框中感应电动势最大B. 当穿过线框的磁通量为零时，线框中感应电动势为零第1页，共9页C. 每当线框掠过中性面时，感应电动势和感应电流方向就改变一次D. 线框经过中性面时各边切割线的速度为零7.线圈的匝数为100匝，在匀强磁场中绕垂直于磁场的轴匀速转动时，穿过线圈磁通量随时间的变化规律如图所示．下列结论正确的是（）A. 在t=0 s和t=0.2s时，线圈平面和磁场垂直，电动势最大B. 在t=0.1s和t=0.3 s时，线圈平面和磁场垂直，电动势为零C. 在t=0.2s和t=0.4s时电流改变方向D. 在t=0.1s和t=0.3 s时，线圈切割磁感线的有效速率最大二、多选题8.在匀强磁场中，一矩形金属线框在匀强磁场中绕与磁感线垂直的转动轴匀速转动，如图甲所示，产生的交变电动势随时间变化的规律如图乙所示，则下列说法正确的是（）A. t=0.01s时穿过线框的磁通量最小B. t=0.01s时穿过线框的磁通量变化率最大C. 该线框匀速转动的角速度大小为100πD. 电动势瞬时值为22V时，线圈平面与中性面的夹角可能为45°9.如图矩形线圈面积为S，匝数为n，线圈总电阻为r，在磁感应强度为B的匀强磁场中绕OO′轴以角速度ω匀速转动，外电路电阻R．在线圈由图示位置转过90°的过程中（）A. 磁通量的变化量△φ=nBSB. 平均感应电动势=C. 通过电阻的电量为D. 电阻R产生的焦耳热Q=10.一台小型发电机产生的电动势随时间变化的正弦规律图象如图甲所示，已知发电机线圈内阻为5.0Ω接一只电阻为95.0Ω如图乙所示，则正确的是（）A. 周期为0.02sB. 电路中的电压表的示数为220VC. 该交变电动势的瞬时值表达式为e =220sin（100πt）D. 发电机线圈内阻每秒钟产生的焦耳热为20J11.如图所示，发电机的矩形线圈面积为S，匝数为N，绕OO′轴在磁感应强度为B的匀强磁场中以角速度ω匀速转动．从图示位置开始计时，下列判断正确的是（）A. 此时穿过线圈的磁通量为NBS，产生的电动势为零B. 线圈产生的感应电动势的瞬时值表达式为e=NBSωsinωtC. P向下移动时，电流表示数变小D. P向下移动时，发电机的电功率增大12.单匝矩形线圈在匀强磁场中匀速转动，转轴垂直于磁场，如线圈所围面积里的磁通量随时间变化的规律如图所示，则线圈中（）A. 0时刻感应电动势最大B. 0.05s时感应电动势为零C. 0.05s时感应电动势最大D. 0～0.05s这段时间内平均感应电动势为0.4V13.在匀强磁场中，一矩形金属线框绕与磁感线垂直的转轴匀速转动，当线框的转速为n1时，产生的交变电动势的图线为甲，当线框的转速为n2时，产生的交变电动势的图线为乙．则（）A. t=0时，穿过线框的磁通量均为零B. 当t=0时，穿过线框的磁通量变化率均为零C. n1：n2=3：2D. 乙的交变电动势的最大值是V三、计算题14.如图所示，在磁感应强度B=0.2T的水平匀强磁场中，有一边长为L=10cm，匝数N=100匝，电阻r=1Ω的正方形线圈绕垂直于磁感线的OO′轴匀速转动，转速n =r/s，有一电阻R=9Ω，通过电刷与两滑环接触，R两端接有一理想电压表，求：（1）若从线圈通过中性面时开始计时，写出电动势瞬时植表达式；（2）求从中性面开始转过T时的感应电动势与电压表的示数；（3）在1分钟内外力驱动线圈转动所作的功．第3页，共9页15.如图所示，线圈abcd的面积是0.05m2，共200匝；线圈总电阻r=1Ω，外接电阻R=9Ω，匀强磁场的磁感应强度B=T，线圈以角速度ω=100πrad/s匀速转动．（1）若线圈经图示位置时开始计时，写出线圈中感应电动势瞬时值的表达式；（2）求通过电阻R的电流有效值．16.如图所示为交流发电机示意图，匝数为n=100匝的矩形线圈，边长分别为10cm和20cm，内阻为5Ω，在磁感应强度B=0.5T的匀强磁场中绕OO′轴以50rad/s 的角速度匀速转动，线圈和外部20Ω的电阻R相接．求：（1）若从线圈图示位置开始计时，写出线圈中感应电动势的瞬时值表达式（2）电键S合上时，电压表和电流表示数；（3）通过电阻R的电流最大值是多少；（4）电阻R上所消耗的电功率是多少．答案和解析【答案】1. D2. D3. D4. B5. C6. C7. B8. CD9. BCD10. AC11. BD12. ABD13. BCD14. 解：（1）角速度ω=2πn=200rad/s电动势的最大值E m=NBSω=100×0.2×0.12×200=40V表达式e=E m sinωt=40sin200t（V）（2）电压有效值E =V电压表示数U ==18V从中性面开始转过T时的感应电动势e =40×sin（3）外力做的功转化为电能W=EIt=E=4800J答：（1）若从线圈通过中性面时开始计时，电动势瞬时植表达式为e=40sin200t（V）；（2）从中性面开始转过T 时的感应电动势为V，电压表的示数为18V；（3）在1分钟内外力驱动线圈转动所作的功为4800J．15. 解：（1）感应电动势最大值为E m=NBS ω=200××0.05×100πV=1000V由于从中性面开始计时，则瞬时值表达式为：e=E m sin（ωt）=1000sin（100πt）V（2）流过电阻R的最大电流I m ===100A通过电阻R的电流有效值I ===50A．答：（1）若线圈经图示位置开始计时，线圈中感应电动势瞬时值的表达式是e=1000sin（100πt）V；（2）通过电阻R的电流有效值是50A．16. 解：（1）产生的感应电动势的最大值为瞬时表达式为闭合s 时，有闭合电路的欧姆定律可得电压为U=IR=40V（3）通过R 的电流最大值为（4）电阻R上所消耗的电功率P= IU=2×40 W=80 W．答：（1）若从线圈图示位置开始计时，写出线圈中感应电动势的瞬时值表达式为（2）电键S合上时，电压表和电流表示数分别为40V，2A；（3）通过电阻R 的电流最大值是（4）电阻R上所消耗的电功率是80W【解析】1. 解：A、由图象可知交变电流的周期T=0.04s ，角速度，频率f =Hz，故该交流电压瞬时值的表达式u=100sin（50πt）V，故AB错误；第5页，共9页C、该交流电的电压的有效值为，故C错误；D、若将该交流电压加在阻值R=100Ω的电阻两端，则电阻消耗的功率为：P=，故D正确故选：D从图象中可以求出该交流电的最大电压以及周期等物理量，然后根据最大值与有效值以及周期与频率关系求解．本题考查了交流电最大值、有效值、周期、频率等问题，要学会正确分析图象，从图象获取有用信息求解．2. 解：A、t1时刻，磁通量最大，磁通量的变化率为零，t2时刻磁通量为零，磁通量的变化率最大．故AB 错误．C、t3时刻，磁通量最大，磁通量的变化率为零，则感应电动势为零．故C错误．D、t4时刻磁通量为零，磁通量的变化率为最大，则感应电动势最大．故D正确．故选：D．感应电动势的大小与磁通量的变化率成正比，磁通量φ随时间的变化图线的斜率反映感应电动势的大小．解决本题的关键知道感应电动势与磁通量变化率的关系，知道图线的斜率反映感应电动势的大小．3. 解：矩形线圈在匀强磁场中做匀角速转动，产生交流电，感应电动势的最大值为：E m=nBSω=nBL1L2ω根据电动势的瞬时值表达式：e=E m sinωt，在该时刻线圈转动到ab边的速度方向与磁场方向夹角为θ时，θ=ωt；此时线圈中产生的感应电动势的瞬时值为：e=Bl1l2ωsinθ．故选：D发电机产生正弦式交变电流，根据公式E m=nBSω求解最大电动势，根据电动势的瞬时值表达式：e=E m sinωt，即可得出结论．本题关键是记住交流电最大值表达式E m=nBSω，然后结合电动势的瞬时值表达式即可．4. 解：从线圈转过中性面的位置开始计时，所以电流在开始时为0；线圈在匀强磁场中绕轴逆时针匀速转动时，切割磁感线，产生电流，根据右手定则可以判定；A、乙图中ab，感应电流为正方向，且大小在减小，根据楞次定律，则有：感应电流方向abcda，根据法拉第电磁感应定律，则有：感应电流的大小在增大，所以对应甲图中B至C图的过程，故A错误；B、乙图中bc，感应电流为负方向，且大小在增大，根据楞次定律，则有：感应电流方向adcba，根据法拉第电磁感应定律，则有：感应电流的大小在增大，所以对应甲图中C至D图的过程，故B正确；C、乙图中d时刻，感应电流为零，则磁通量的变化率最小，即磁通量最大，且电流有负变为零，故对应A 图，故C错误；D、若乙图中D等于0.02s，则周期为0.02s，则交流电的频率为50Hz，而一个周期内电流方向改变两次，所以1s内电流的方向改变了100 次；故D错误；故选：B．该位置的磁通量最大，感应电流为0，是中性面．矩形线圈在匀强磁场中绕轴匀速转动时，在线圈中产生正弦交流电该题考查交流电的产生、中性面与交流电的图象，要明确线圈的转动图象与交流电的瞬时电动势的图象之间的关系．5. 解：A、在中性面时，线圈与磁场垂直，磁通量最大．故A错误．B、在中性面时，没有边切割磁感线，感应电动势为零．故B错误．C、线圈每次通过中性面，电流的方向均会发生改变；故C正确；D、穿过线圈的磁通量为零时，线圈与磁场平行，有两边垂直切割磁感线，感应电动势最大．故D错误．故选：C．矩形线圈在匀强磁场中绕垂直于磁场方向的轴匀速转动时，线圈中产生正弦式电流．在中性面时，线圈与磁场垂直，磁通量最大，感应电动势为零．线圈每通过中性面一次，电流方向改变一次．本题考查正弦式电流产生原理的理解能力，抓住两个特殊位置的特点：线圈与磁场垂直时，磁通量最大，感应电动势为零；线圈与磁场平行时，磁通量为零，感应电动势最大．6. 解：A、在中性面时感应电流为零，感应电动势为零，线圈与磁场垂直，磁通量最大．故A错误；B、当穿过线框的磁通量为零时，线框中感应电动势最大；故B错误；C、每当线框掠过中性面时，感应电动势和感应电流方向就改变一次；故C正确；D、左右两边要切割磁感线的速度不为零，但由于相互抵消而使磁通量为零；故D错误；故选：C．线圈在匀强磁场中匀速转动产生正弦交变电流，由电流图象读出感应电流的变化．由欧姆定律得知感应电流与感应电动势成正比，由法拉第电磁感应定律得知，感应电动势与磁通量的变化率成正比，当线圈磁通量最大时，感应电动势为零；而当线圈的磁通量为零时，感应电动势最大．本题考查理解正弦交变电流与磁通量关系的能力及把握电流的变化与线圈转过的角度的关系的能力．比较简单．7. 解：A、在t=0 s和t=0.2 s时，磁通量最最小，线圈位于与中性面垂直位置，感应电动势最大，故A错误；B、在t=0.1 s和t=0.3 s时，磁通量最大，线圈位于中性面位置，感应电动势为零，故B正确；C、在t=0.2s和t=0.4s时，磁通量最最小，线圈位于与中性面垂直位置，电流方向没有发生变化，故C错误；D、在在t=0.1s和t=0.3 s时，磁通量最大，线圈处于中性面位置，感应电动势为零，故磁通量变化率为零，线圈切割磁感线的有效速率最小，故D错误；故选：B．交变电流产生过程中，线圈在中性面上时，穿过线圈的磁通量最大，感应电动势最小，线圈与中性面垂直时，通过的磁通量最小，电动势为大；结合Φ-t图象分析答题．要掌握交流电产生过程特点，特别是两个特殊位置：中性面和垂直中性面时，掌握电流产生过程即可正确解题．8. 解：A、由图象知：t=0.01s时，感应电动势为零，则穿过线框的磁通量最大，变化率最小，故AB错误；C、由图象得出周期T=0.02s，所以ω==100πrad/s，故C正确D、当t=0时，电动势为零，线圈平面与磁场方向垂直，故该交变电动势的瞬时值表达式为e=311sin（100πt）V，电动势瞬时值为22V时，代入瞬时表达式，则有线圈平面与中性面的夹角正弦值sinα=，所以线圈平面与中性面的夹角可能为45°，故D正确；故选：CD．从图象得出电动势最大值、周期，从而算出频率、角速度；磁通量最大时电动势为零，磁通量为零时电动势最大本题考查了对交流电图象的认识，要具备从图象中获得有用信息的能力，并掌握有效值与最大值的关系．9. 解：A、图示位置磁通量为Φ1=0，转过90°磁通量为Φ2=BS，△Φ=Φ2-Φ1=BS．故A错误．B 、根据法拉第电磁感应定律得，平均感应电动势，△t =解得=，故B正确；C、通过电阻R的电量q=It =t=n，得到q =，故C正确；D、电流的有效值为I =，E =，电阻R所产生的焦耳热Q=I2Rt，解得Q =，故D正确．故选：BCD．图示位置磁通量为Φ1=0，转过90°磁通量为Φ2=BS=Φ2-Φ1．根据法拉第电磁感应定律求解平均感应电动第7页，共9页势．根据焦耳定律Q=I2Rt求解热量，I为有效值．根据法拉第电磁感应定律、欧姆定律和电流的定义式求解电量．对于交变电流，求解热量、电功和电功率用有效值，而求解电量要用平均值．注意磁通量与线圈的匝数无关．10. 解：A、由甲图可知交流电的周期T=0.02s，故A正确；B、由甲图可知交流电的最大值为E m=220V，故有效值E=220V，电压表示数U=V=209V．故B错误；C、角速度，故该交变电动势的瞬时值表达式为e=220sin（100πt），故C正确；D、发电机线圈内阻每秒钟产生的焦耳热为Q=t=×1J=24.2J．故D错误．故选：AC．由图读出电动势的最大值，求出有效值，根据欧姆定律求出外电压的有效值，即为电压表的示数．根据电流方向每个周期改变两次，求出每秒钟方向改变的次数．根据电压有效值求出灯泡消耗的功率．由焦耳定律，由有效值求出发电机焦耳热．交流电的电压、电流、电动势等等物理量都随时间作周期性变化，求解交流电的焦耳热、电功、电功率时要用交流电的有效值，求电量时用平均值．11. 解：A、此时线圈位移中性面，穿过线圈的磁通量最大为BS，故A错误；B、产生的感应电动势的最大值为E m=NBSω，从中性面开始计时，故e=NBSωsinωt，故B正确；C、当P位置向下移动、R不变时，副线圈匝数增大，根据理想变压器的变压比公式，输出电压变大，故电流变大，功率变大，故输入功率变大，故C错误，D正确故选：BD正弦式交流发电机从中性面位置开始计时，其电动势表达式为：e=NBSωsinωt；电压表和电流表读数为有效值本题关键明确交流四值、理想变压器的变压比公式、功率关系，注意求解电量用平均值12. 解：A、由图示图象可知，0时刻磁通量的变化率最大，感应电动势最大，故A正确；B、由图示图象可知，0.05s时刻磁通量的变化率为零，感应电动势为零，故B正确，C错误；D、由法拉第电磁感应定律可知，0～0.05s内平均感电动势：E===0.4V，故D正确；故选：ABD．根据法拉第电磁感应定律知，感应电动势的大小与磁通量的变化率成正比．通过法拉第电磁感应定律求出平均感应电动势的大小．本题关键是掌握好图象的含义，磁通量比时间其物理含义为感应电动势，即图象的斜率表示感应电动势．13. 解：A、由图象知t=0时，电动势为零，穿过线框的磁通量最大，A错误；B、当t=0时，穿过线框的磁通量变化率均为零，B正确；C、由图象知=37.5，=25，所以n1：n2=3：2，C正确；D、由图象知NBS×2πn1=10V，所以，乙的交变电动势的最大值是NBS×2πn2=V，D正确；故选BCD根据图象判断初始时刻电动势为零，所以是从中性面开始计时，磁通量最大，磁通量变化率为零，由图象知道周期，求出转速之比，根据最大值的表达式判断D．本题考查了交流电的产生和原理，能够从图象中获取对我们解决问题有利的物理信息．14. （1）交流发电机产生电动势的最大值E m=nBSω，从线圈通过中性面时开始计时，电动势表达式为e=E m sinωt．（2）交流电压表测量的是路端电压有效值，根据闭合电路欧姆定律和最大值是有效值的倍，进行求解．（3）根据焦耳定律Q=EIt求解整个回路发热量，即可得到外力做功．解决本题的关键掌握正弦式交流电峰值的表达式E m=nBSω，知道从中性面计时，电动势表达式为e=E m sinωt，要注意求电功时必须用有效值求解．15. 从线圈处于中性面开始计时，线圈中感应电动势的瞬时值表达式e=E m s inωt，由E m=NBSω求出E m．根据闭合电路欧姆定律求最大电流I m，通过电阻R的电流有效值I =．本题考查对交流发电机原理的理解能力．对于交流电表，显示的是交流电的有效值．瞬时值表达式要注意计时起点，不同的计时起点表达式的初相位不同．16. （1）由E m= nBSω求得最大值，根据e=E m cosωt求得瞬时表达式；（2）电压表和电流表测量的是有效值，根据闭合电路的欧姆定律即可判断；（3）根据求得最大值；（4）有P=UI求得产生的功率本题考查了求电压表与电流表示数、求电阻消耗的功率问题，求出感应电动势的最大值、掌握最大值与有效值间的关系、应用欧姆定律即可正确解题．第9页，共9页。

人教版高中物理选修3-2测试题及答案解析全套含模块综合测试题，共4套第四章电磁感应(时间：50分钟满分：100分)一、选择题(本题共8小题，每小题6分，共48分，第1～5小题中只有一个选项符合题意，第6～8小题中有多个选项符合题意，全选对的得6分，选对但不全的得3分，有选错的得0分)1.如图1所示，大圆导线环A中通有电流，方向如图所示，另在导线环所在的平面画一个圆B，它的一半面积在A环内，另一半面积在A环外。

则B圆内的磁通量()图1A．为零B．垂直纸面向里C．垂直纸面向外D．条件不足，无法判断解析：选B根据右手螺旋定则可知，A产生的磁场在A线圈内部垂直纸面向里，在外部垂直纸面向外，由于磁感线是闭合的曲线，所以A内部的磁感线一定比A外部的磁感线要密一些，所以B项正确。

2.如图2所示，a为圆形金属环，b为直导线，且b垂直环面穿过圆环中心()图2A．若直导线b中通入恒定电流，金属环a中会产生感应电流B．若直导线b中通入交变电流，金属环a中会产生感生电流C．若直导线b中通入恒定电流，同时让直导线b绕过圆环中心的水平轴在竖直平面内转动，金属环a中会产生感应电流D．以上三种说法均不对解析：选D产生感应电流的条件是闭合回路中磁通量发生变化，不管b中通入什么样的电流，穿过a 中的磁通量始终为0，D 对。

3．半径为r 带缺口的刚性金属圆环在纸面上固定放置，在圆环的缺口两端引出两根导线，分别与两块垂直于纸面固定放置的平行金属板连接，两板间距为d ，如图3甲所示。

有一变化的磁场垂直于纸面，规定向内为正，变化规律如图乙所示。

在t ＝0时刻平板之间中心有一重力不计，电荷量为q 的静止微粒。

则以下说法正确的是( )图3A ．第2秒内上极板为正极B ．第3秒内上极板为负极C ．第2秒末微粒回到了原来位置D ．第2秒末两极板之间的电场强度大小为0.2 πr 2/d解析：选A 根据楞次定律，结合图像可以判断：在0～1 s 内，下极板为正极，上极板为负极；第2秒内上极板为正极，下极板为负极；第3秒内上极板为正极，下极板为负极；第4秒内上极板为负极，下极板为正极，故A 选项正确，B 选项错误。

4变压器记一记变压器知识体系辨一辨1.变压器只能改变交变电流的电压，不能改变直流电的电压．(√)2．电流通过铁芯从原线圈流到副线圈．(×)3．理想变压器原、副线圈的电压之比等于两个线圈的匝数之比．(√)4．理想变压器是一个理想化模型．(√)5．学校中用的变压器工作时没有能量损失．(×)6．理想变压器不仅可以改变交变电流的电压和电流，还可以改变交变电流的功率和频率．(×)想一想1.什么是理想变压器？理想变压器原、副线圈中的功率有什么关系？提示：理想变压器是理想化的物理模型，忽略原、副线圈内阻上的分压，忽略原、副线圈磁通量的差别，忽略变压器自身的能量损耗．所以理想变压器的输入功率等于输出功率，即P入＝P出．2．如果将变压器的原线圈接到直流电源上，在副线圈上还能输出电压吗？提示：不能．变压器的工作原理是互感现象，在原线圈上接直流电源，在铁芯中不会形成变化的磁场，所以在副线圈上不会有感应电动势产生．3．根据能量守恒推导有多个副线圈时原、副线圈中的电流与匝数的关系．提示：若有多个副线圈，则P1＝P2＋P3＋…，即U1I1＝U2I2＋U3I3＋…，将U1：U2：U3:…＝n1:n2:n3:…代入得n1I1＝n2I2＋n3I3＋….思考感悟：练一练1.关于理想变压器的工作原理，以下说法正确的是()A．通有正弦交变电流的原线圈产生的磁通量不变B．穿过原、副线圈的磁通量在任何时候都不相等C．穿过副线圈磁通量的变化使得副线圈产生感应电动势D．原线圈中的电流通过铁芯流到了副线圈解析：通有正弦交变电流的原线圈产生的磁场是变化的，由于面积S不变，故磁通量Φ变化，A项错误；因理想变压器无漏磁，故B项错误；由互感现象知C项正确；原线圈中的电能转化为磁场能又转化为电能，原、副线圈通过磁场联系在一起，故D 项错误．答案：C2．(多选)如图所示，将额定电压为60 V的用电器，通过一理想变压器接在正弦交变电源上．闭合开关S后，用电器正常工作，交流电压表和交流电流表(均为理想电表)的示数分别为220 V和2.2 A．以下判断正确的是()A ．变压器输入功率为484 WB ．通过原线圈的电流的有效值为0.6 AC ．通过副线圈的电流的最大值为2.2 AD ．变压器原、副线圈匝数比n 1n 2＝11 3解析：变压器的输入功率等于输出功率P 1＝P 2＝I 2U 2＝2.2×60 W ＝132 W ，A 项错误；由U 1U 2＝n 1n 2得n 1n 2＝U 1U 2＝22060＝113，D 项正确；由I 1I 2＝n 2n 1得I 1＝n 2n 1I 2＝311×2.2 A ＝0.6 A ，B 项正确；根据I ＝I m 2得通过副线圈的电流的最大值I 2m ＝2I 2＝115 2 A ≈3.1 A ，C 项错误．答案：BD3．如图所示，理想变压器原、副线圈匝数比n 1:n 2＝2:1，和Ⓐ均为理想电表，灯泡电阻R L ＝6 Ω，AB 两端电压u 1＝12 2 sin 100 πt (V)．下列说法正确的是( )A ．电流频率为100 HzB.的读数为24 VC ．Ⓐ的读数为0.5 AD ．变压器输入功率为6 W 解析：根据u 1＝122sin 100πt (V)及U ＝U m 2知U 1＝12 V ，f ＝ω2 π＝50 Hz ，A 项错误；根据U 1U 2＝n 1n 2得U 2＝n 2n 1U 1＝12×12 V ＝6 V ，即的读数为6 V ，B 项错误；又I 2＝U 2R L＝66 A ＝1 A ，即Ⓐ的读数为1 A ，C 项错误；根据P 入＝P 出及P 出＝U 22R L＝626 W ＝6 W ，D 项正确．答案：D4．(多选)如图所示，L1、L2是高压输电线，图中两电表示数分别是220 V和10 A，已知甲图中原、副线圈匝数比为1001，乙图中原、副线圈匝数比为110，则()A．甲图中的电表是电压表，输电电压为22 000 VB．甲图是电流互感器，输电电流是100 AC．乙图中的电表是电压表，输电电压为22 000 VD．乙图是电流互感器，输电电流是100 A解析：根据U1U2＝n1n2，有U1＝n1n2U2＝1001×220 V＝22 000 V，故A项正确；题图甲是电压互感器，故B项错误；题图乙是电流互感器，电表是电流表，故C项错误；只有一个副线圈的变压器，电流比等于匝数的反比I1I2＝n4n3，有I1＝n4n3I2＝101×10 A＝100 A，故D项正确．答案：AD要点一变压器的原理和电压、电流关系1.(多选)关于变压器，下列说法正确的是()A．变压器的工作原理是电磁感应B．一切变压器的工作基础都是互感现象C．各种电流接入变压器的输入端，变压器都能持续正常工作D．只有交变电流接入变压器的原线圈中，变压器才能持续正常工作解析：变压器的原线圈接交流电源时，有交变电流流过，引起穿过原、副线圈的磁通量发生变化，在原、副线圈中都产生了感应电动势，所以变压器的工作原理是电磁感应，A项正确；有一种变压器叫自耦变压器，它只有一个线圈绕在铁芯上，但有三个抽头，可升压、也可降压，这种变压器的工作基础是自感，B 项错误；变压器要想持续正常工作，原线圈必须接交变电流，若接直流，原、副线圈中不可能出现持续的感应电动势，变压器不能持续正常工作，C 项错误，D 项正确．答案：AD2．理想变压器原、副线圈匝数比为10:1，下列说法中正确的是( )A ．穿过原、副线圈每一匝磁通量之比是10:1B ．穿过原、副线圈每一匝磁通量的变化率相等，但穿过每匝线圈的磁通量并不相等C ．原、副线圈每一匝产生的电动势瞬时值之比为10:1D ．正常工作时，原、副线圈的输入、输出功率之比为1:1 解析：对理想变压器，无磁通量损失，因而穿过两个线圈的磁通量相同，磁通量变化率相同，因而每匝线圈产生的感应电动势相等，才导致电压与匝数成正比，A 、B 、C 三项错误；理想变压器可以忽略各种损耗，故输入功率等于输出功率，D 项正确．答案：D 3.如图所示，一理想变压器原、副线圈的匝数比为1:2，副线圈电路中接有灯泡，灯泡的额定电压为220 V ，额定功率为22 W ，原线圈电路中接有电压表和电流表．现闭合开关，灯泡正常发光．若用U 和I 分别表示此时电压表和电流表的读数，则( )A ．U ＝110 V ，I ＝0.2 AB ．U ＝110 V ，I ＝0.05 AC ．U ＝110 2 V , I ＝0.2 AD ．U ＝110 2 V ，I ＝0.2 2 A解析：在副线圈电路中，I 2＝P U 2＝0.1 A ，再根据U 1U 2＝n 1n 2，及I 1I 2＝n 2n 1，得U 1＝110 V ，I 1＝0.2 A ，故B 、C 、D 错，A 项正确． 答案：A4．用理想变压器给负载电阻R 供电，变压器输入电压一定时，在下列四个办法中，哪种可以使变压器输出功率增加( )A ．增加变压器原线圈匝数，而副线圈匝数及负载电阻R 保持不变B ．减小负载电阻的阻值，而变压器原、副线圈匝数不变C．增加负载电阻的阻值，而变压器原、副线圈匝数不变D．减小变压器副线圈匝数，而原线圈匝数和负载电阻保持不变解析：由U1U2＝n1n2，当n1增加时，U2减小，P2＝U22R，P2减小，A项错误；U1、n1、n2不变，则U2不变，R减小时，P2＝U22 R，P2增大，B项正确，C项错误；当n1、U1、R不变，n2减小时，则U2减小，由P2＝U22R，P2会减小，D项错误．答案：B要点二变压器的动态分析5.如图所示，理想变压器原线圈输入电压u＝U m sin ωt，副线圈电路中R 0为定值电阻，R是滑动变阻器.和是理想交流电压表，示数分别用U 1和U2表示；和是理想交流电流表，示数分别用I1和I2表示．下列说法正确的是()A．I1和I2表示电流的平均值B．U1和U2表示电压的最大值C．滑片P向下滑动过程中，U2不变、I1变大D．滑片P向下滑动过程中，U2变小、I2变大解析：电路中的电压表和电流表表示的都是有效值，选项A、B两项错误．根据U1U2＝n1n2得U2＝n2n1U1，U1不变，则U2不变，滑片P向下滑动过程中，滑动变阻器接入电路中的电阻变小，由闭合电路欧姆定律知I2变大，根据I1I2＝n2n1得I1＝n2n1I2，I1变大，故C项正确，D项错误．答案：C6．(多选)如图所示，T为理想变压器，电流表Ⓐ、电压表均为理想交流电表．R1、R2为定值电阻，R3为滑动变阻器，L为电感线圈，A、B两点间接正弦交流电，则()A．只将滑片P1下移时，电流表Ⓐ示数变小B．只将滑片P 2下移时，电压表示数变大C．只增大交流电的电压时，电流表Ⓐ示数变大D．只增大交流电的频率时，电压表示数不变解析：只将滑片P1下移时，变压器副线圈输出电压U2减小，由U1I1＝U22R可知，U1、R不变，I1减小，电流表Ⓐ示数变小，A项正确；只将滑片P2下移时，副线圈电路中的总电阻减小，U2不变，因此副线圈电路中的电流增大，R1两端的电压增大，R3两端的电压减小，电压表的示数减小，B项错误；只增大交流电的电压时，根据变压比公式可知，副线圈两端的电压增大，因此副线圈的电流增大，根据变流比公式可知，原线圈的电流增大，故电流表Ⓐ示数增大，C项正确；只增大交流电的频率时，电感线圈的感抗增大，副线圈电路中的总电阻增大，总电流减小，R1两端的电压减小，R3两端的电压增大，电压表示数增大，D项错误．答案：AC要点三几种常见的变压器7.(多选)图甲、乙是配电房中的互感器和电表的接线图，下列说法中正确的是()A．线圈匝数n1<n2，n3<n4B．线圈匝数n1>n2，n3>n4C．甲图中的电表是电压表，输出端不可短路D．乙图中的电表是电流表，输出端不可断路解析：题图甲中的原线圈并联在电路中，为电压互感器，是降压变压器，n1>n2，其中的电表为电压表；题图乙中的原线圈串联在电路中，为电流互感器，是升压变压器，n3<n4，其中的电表为电流表，故选项C、D两项正确．答案：CD8.如图所示为物理实验室某风扇的风速挡位变换器电路图，它是一个可调压的理想变压器，其中接入交流电的电压有效值U0＝220 V，n0＝2 200匝，挡位1、2、3、4对应的线圈匝数分别为220匝、500匝、1 100匝、2 200匝．电动机M的内阻r＝4 Ω，额定电压为U＝220 V，额定功率P＝110 W．下列判断正确的是() A．当选择挡位3时，电动机两端电压为110 VB．当挡位由3变换到2时，电动机的功率增大C．当选择挡位2时，电动机的热功率为1 WD．当选择挡位4时，电动机的输出功率为110 W解析：由电压与匝数的关系U0U3＝n0n3，解得U3＝110 V，A项正确；当挡位由3变换到2时，输出电压减小，电动机的功率减小，B项错误；当选择挡位4时，电动机两端电压为额定电压，达到额定功率，在额定功率的情况下，电动机的额定电流为I＝PU＝0.5 A，热功率P r＝I2r＝1 W，输出功率为P－P r＝(110－1) W ＝109 W，D项错误；当选择挡位2时，电动机没有达到额定功率时，热功率小于1 W，C项错误．答案：A基础达标1.理想变压器正常工作时，原、副线圈中不相同的物理量为()A．每匝线圈中磁通量的变化率B．交变电流的频率C．原线圈的输入功率和副线圈的输出功率D．原线圈中的感应电动势和副线圈中的感应电动势解析：理想变压器是没有能量损失的变压器，铁芯中无磁漏现象，所以每匝线圈中磁通量相等，其变化率相等，故A、C不符合题意；根据变压器的工作原理及用途可知，B不符合题意，D 符合题意．答案：D2．下列图中可以将电压升高供给家用电灯的变压器是()解析：电压升高，原线圈的匝数要少于副线圈的匝数，原线圈要接交流电，接直流电时变压器不工作，故C项正确．答案：C3.如图所示，理想变压器原线圈的匝数为n1，副线圈的匝数为n2，原线圈的两端a、b接正弦交流电源，电压表V的示数为220 V，负载电阻R＝44 Ω，电流表A1的示数为0.2 A．下列判断正确的是()A．原线圈和副线圈的匝数比为2:1B．原线圈和副线圈的匝数比为5:1C．电流表A2的示数为0.1 AD ．电流表A 2的示数为0.4 A解析：由电压表V 示数和电流表A 1的示数可得原线圈中的功率P 1＝U 1I 1，P 1＝P 2＝I 22R ，所以电流表A 2的示数为I 2＝U 1I 1R ＝220×0.244 A ＝1 A ，C 、D 两项错误；原线圈和副线圈的匝数比n 1n 2＝I 2I 1＝51，A 项错误，B 项正确．答案：B4.如图所示，理想变压器的原线圈接入u ＝11 000 2sin 100πt V的交变电压，副线圈通过电阻r ＝6 Ω的导线对“220 V ,880 W ”的电器R L 供电，该电器正常工作．由此可知( )A ．原、副线圈的匝数比为50:1B ．交变电压的频率为100 HzC ．副线圈中电流的有效值为4 AD ．变压器的输入功率为880 W解析：根据接入电压u ＝11 0002sin 100πt V ，输入电压有效值为11 000 V ，要使“220 V ,880 W ”的电器正常工作，则通过用电器的电流为I ＝P U ＝4 A ，副线圈输出电压为U 出＝Ir ＋U ＝4×6 V＋220 V ＝244 V ，原、副线圈匝数比等于输入电压与输出电压之比为2 75061，A 项错误，C 项正确；交流电的频率f ＝ω2π＝100 π2 πHz ＝50 Hz ，B 项错误；变压器的输出功率P 出＝P R L ＋P r ＝880 W ＋42×6 W ＝976 W ，D 项错误．答案：C5.如图所示，理想变压器原、副线圈回路中的输电线的电阻忽略不计．当S 闭合时( )A ．电流表A 1的读数变大，电流表A 2的读数变小B．电流表A1的读数变大，电流表A2的读数变大C．电流表A1的读数变小，电流表A2的读数变小D．电流表A1的读数变小，电流表A2的读数变大解析：当S闭合后，变压器副线圈电路中的总电阻R减小，而输出电压不变．由I2＝U2R得I2变大，即电流表A2的读数变大，变压器的输出功率变大．由U1I1＝U2I2可知，I1变大，即电流表A1的读数也变大，B项正确．答案：B6．如图所示，理想变压器原、副线圈的匝数比n1:n2＝4:1，当导体棒在匀强磁场中向左做匀速直线运动切割磁感线时，电流表A1的示数为12 mA，则电流表A2的示数为()A．3 mA B．0C．48 mA D．与负载R的值有关解析：当导体棒做匀速直线运动切割磁感线时，在原线圈中产生恒定不变的电流，铁芯中产生的磁场是不变的，穿过副线圈的磁通量不变，不能在副线圈中产生感应电流，即A2的示数为0，B项正确．答案：B7.一理想变压器原、副线圈匝数之比n1:n2＝11:5，原线圈与正弦交变电源连接，输入电压U如图所示．副线圈仅接入一个10 Ω的电阻，则()A．流过电阻的电流是20 AB．与电阻并联的电压表的示数是100 2 VC．经过1 分钟电阻发出的热量是6×103 JD．变压器的输入功率是1×103 W解析：由电压的有效值和最大值的关系得U1＝U m2＝220 V．根据理想变压器电压与匝数的关系U1U2＝n1n2，得U2＝n2n1U1＝511×220 V＝100 V，故电压表的示数是100 V，B项错误；I2＝U2R＝10010A＝10 A，A项错误；1 分钟内电阻发出的热量Q＝I2Rt＝102×10×60 J＝6×104 J，C项错误；变压器的输入功率等于输出功率，即P入＝P出＝U2I2＝100×10 W＝1×103 W，故D项正确．答案：D8.如图所示，理想变压器的副线圈上通过输电线接有两个相同的灯泡L1和L2，输电线的等效电阻为R.开始时，开关S断开．当开关S接通时，以下说法中不正确的是()A．副线圈两端M、N的输出电压减小B．副线圈输电线等效电阻R上的电压增大C．通过灯泡L1的电流减小D．原线圈中的电流增大解析：由于输入电压不变，所以当S接通时，理想变压器副线圈M、N两端输出电压不变．并联灯泡L2，总电阻变小，由欧姆定律I2＝U2R2知，流过R的电流增大，电阻上的电压U R＝IR增大．副线圈输出电流增大，根据输入功率等于输出功率I1U1＝I2U2得，I2增大，原线圈输入电流I1也增大．U MN不变，U R变大，所以U L1变小，流过灯泡L1的电流减小．综上所述，应选A.答案：A9.自耦变压器铁芯上只绕有一个线圈，原、副线圈都只取该线圈的某部分．一升压式自耦调压变压器的电路如图所示，其副线圈匝数可调．已知变压器线圈总匝数为1 900；原线圈为1 100，接在有效值为220 V 的交流电源上．当变压器输出电压调至最大时，负载R 上的功率为2.0 kW.设此时原线圈中电流有效值为I 1，负载两端电压的有效值为U 2，且变压器是理想的，则U 2和I 1分别约为( )A ．380 V 和5.3 AB ．380 V 和9.1 AC ．240 V 和5.3 AD ．240 V 和9.1 A解析：对理想变压器，原、副线圈功率相同，故通过原线圈的电流I 1＝P U 1＝2 000220 A ≈9.1 A ，负载两端电压即为副线圈电压，由U 1U 2＝n 1n 2，即220 V U 2＝1 1001 900，可得U 2＝380 V ，故B 项正确． 答案：B10．如图所示，为四种亮度可调的台灯的电路示意图，它们所用灯泡相同，且规格都是“220 V ,40 W ”，当灯泡所消耗的功率都调为20 W 时，哪种台灯消耗的功率最小( )解析：C 图为理想变压器调节电压，而理想变压器不消耗能量，A 、B 、D 三图中均利用电阻来调节灯泡上的电压，故一定会多消耗能量．C 项正确．答案：C11.某变压器原、副线圈匝数比为 55:9，原线圈所接电源电压按如图所示规律变化，副线圈接有负载．下列判断正确的是( )A ．输出电压的最大值为36 VB ．原、副线圈中电流之比为55:9C ．变压器输入、输出功率之比为55:9D ．交流电源有效值为220 V ，频率为50 Hz解析：由U 1U 2＝n 1n 2得，输出电压的最大值为36 2 V ，A 项错误；原、副线圈中电流之比I1I2＝n2n1＝955，故B项错误；理想变压器输入功率与输出功率相等，C项错误；由图象易知D项正确．答案：D能力达标12.如图甲、乙所示电路中，当A、B接10 V交变电压时，C、D间电压为4 V，M、N接10 V直流电压时，P、Q间电压也为4 V．现把C、D接4 V交变电压，P、Q接4 V直流电压，下面哪个选项可表示A、B间和M、N间的电压()A．10 V10 V B．10 V 4 VC．4 V10 V D．10 V0解析：题图甲是一个自耦变压器，当A、B作为输入端，C、D作为输出端时，是一个降压变压器，两边电压之比等于两边线圈的匝数之比，当C、D作为输入端，A、B作为输出端时，是一个升压变压器，电压比也等于匝数比，所以C、D接4 V交变电压时，A、B间将得到10 V交变电压．题图乙是一个分压电路，当M、N作为输入端时，上、下两个电阻上的电压跟它们的电阻的大小成正比．但是当把电压加在P、Q两端时，电流只经过下面那个电阻，上面的电阻中没有电流，两端也就没有电势差，即M、P 两点的电势相等．所以当P、Q接4 V直流电压时，M、N两端的电压也是4 V，故B项正确．答案：B13．如图甲所示，一理想变压器给一个小灯泡供电．当原线圈输入如图乙所示的交变电压时，额定电压为U0的小灯泡恰好正常发光，已知灯泡的电阻为R，图中电压表为理想电表．下列说法正确的是()A ．变压器输入电压的瞬时值为u ＝U m sin ⎝ ⎛⎭⎪⎫2πT t VB ．电压表的示数为 2 U 0C ．变压器的输入功率为U 20RD ．变压器的匝数比为U m U 0 解析：由题图乙知，变压器输入电压的瞬时值为u ＝U m sin ⎝ ⎛⎭⎪⎫2 πT t V ，A 项正确；电压表的示数为U 0，B 项错误；变压器的输入功率为U 20R ，C 项正确；由变压器变压公式，变压器的匝数比为U m 2U 0，D 项错误．答案：AC14.如图所示，理想变压器三个线圈的匝数之比为n 1:n 2:n 3＝10:5:1，其中n 1接到220 V 的交流电源上，n 2和n 3分别与电阻R 2、R 3组成闭合回路．已知通过电阻R 3的电流I 3＝2 A ，电阻R 2＝110 Ω，求通过电阻R 2的电流I 2和通过原线圈的电流I 1.解析：由变压器原、副线圈电压比等于其匝数比可得，加在R 2上的电压U 2＝n 2n 1U 1＝510×220 V ＝110 V 通过电阻R 2的电流I 2＝U 2R 2＝110110 A ＝1 A 加在R 3上的电压U 3＝n 3n 1U 1＝110×220 V ＝22 V 根据输出功率等于输入功率得：U 1I 1＝U 2I 2＋U 3I 3代入数据解得通过原线圈的电流为：I 1＝0.7 A.答案：1 A 0.7 A15.如图所示，理想变压器B 的原线圈跟副线圈的匝数比n 1n 2＝21，交流电源电压u＝311sin 100πt V，F为熔断电流为I0＝1.0 A的保险丝，负载R为一可变电阻．(1)当电阻R＝100 Ω时，保险丝能否被熔断？(2)要使保险丝不被熔断，电阻R的阻值应不小于多少？变压器输出的电功率不能超过多少？解析：原线圈电压的有效值为U1＝3112V≈220 V由U1U2＝n1n2得副线圈两端的电压U2＝n2n1U1＝12×220 V＝110 V.(1)当R＝100 Ω时，副线圈中电流I2＝U2R＝110100A＝1.10 A.由U1I1＝U2I2得原线圈中的电流为I1＝U2U1I2＝110220×1.10 A＝0.55 A，由于I1<I0(熔断电流)，故保险丝不会被熔断．(2)设电阻R取某一值R0时，原线圈中的电流I′1刚好到达熔断电流I0，即I′1＝1.0 A，则副线圈中的电流为I′2＝U1U2I′1＝n1n2·I′1＝2×1.0 A＝2.0 A变阻器阻值为：R0＝U2I′2＝1102.0Ω＝55 Ω此时变压器的输出功率为P2＝I′2U2＝2.0×110 W＝220 W可见，要使保险丝F不被熔断，电阻R的阻值不能小于55 Ω，输出的电功率不能大于220 W.答案：(1) 保险丝不会被熔断(2)55Ω220 W。

高中物理3.2课后习题答案第4章第1节划时代的发现1.奥斯特实验,电磁感应等.2.电路是闭合的.导体切割磁感线运动.第2节探究电磁感应的产生条件1. 〔1〕不产生感应电流〔2〕不产生感应电流〔3〕产生感应电流2.答：由于弹簧线圈收缩时,面积减小,磁通量减小,所以产生感应电流.3.答：在线圈进入磁场的过程中,由于穿过线圈的磁通量增大,所以线圈中产生感应电流；在线圈离开磁场的过程中,由于穿过线圈的磁通量减小,所以线圈中产生感应电流；当个线圈都在磁场中时,由于穿过线圈的磁通量不变,所以线圈中不产生感应电流.4.答：当线圈远离导线移动时,由于线圈所在位置的磁感应强度不断减弱,所以穿过线圈的磁通量不断减小,线圈中产生感应电流.当导线中的电流逐渐增大或减小时,线圈所在位置的磁感应强度也逐渐增大或减小,穿过线圈的磁通量也随之逐渐增大或减小,所以线圈中产生感应电流.5.答：如果使铜环沿匀强磁场的方向移动,由于穿过铜环的磁通量不发生变化,所以,铜环中没有感应电流；如果使铜环在不均匀磁场中移动,由于穿过铜环的磁通量发生变化,所以,铜环中有感应电流.6.答：乙、丙、丁三种情况下,可以在线圈B中观察到感应电流.由于甲所表示的电流是稳恒电流,那么,由这个电流产生的磁场就是不变的.穿过线圈B的磁通量不变,不产生感应电7.流•乙、丙、丁三种情况所表示的电流是随时间变化的电流,那么,由这样的电流产生的磁场也是变化的,穿过线圈B的磁通量变化,产生感应电流.2 8.为了使MN中不广生感应电流,必须要求DENM 构成的闭合电路的磁通量不变,即BS = B0IS=〔l +vt〕l ,所以,从t=0开始,磁感应强度B随时间t的变化规律是B = —0-l vt第3节楞次定律1.答：在条形磁铁移入线圈的过程中,有向左的磁感线穿过线圈,而且线圈的磁通量增大.根据楞次定律可知,线圈中感应电流磁场方向应该向右,再根据右手定那么,判断出感应电流的方向,即从左侧看, 感应电流沿顺时针方向.2.答：当闭合开关时,导线AB中电流由左向右,它在上面的闭合线框中引起垂直于纸面向外的磁通量增加.根据楞次定律,闭合线框中产生感应电流的磁场,要阻碍它的增加,所以感应电流的磁场在闭合线框内的方向是垂直纸面向里,再根据右手定那么可知感应电流的方向是由D向C.当断开开关时, 垂直于纸面向外的磁通量减少.根据楞次定律,闭合线框中产生感应电流的磁场,要阻碍原磁场磁通量的减少,所以感应电流的磁场在闭合线框内的方向是垂直纸面内外,再根据右手定那么可知感应电流的方向是由C向D.3.答：当导体AB向右移动时,线框ABCD中垂直于纸面向内的磁通量减少.根据楞次定律,它产生感应电流的磁场要阻碍磁通量减少,即感应电流的磁场与原磁场方向相同.垂直于纸面向内,所以感应电流的方向是A - B-C-D.此时,线框ABFE中垂直纸面向内的磁通量增加,根据楞次定律,它产生的磁场要阻碍磁通量的增加,即感应电流的磁场与原磁场方向相反,垂直于纸面向外.所以,感应电流的方向是A-B-F-E.所以,我们用这两个线框中的任意一个都可以判定导体AB中感应电流的方向.说明：此题对导体AB中的电流方向的判定也可用右手定那么来确定.4.答：由于线圈在条形磁铁的N极附近,所以可以认为从A到B的过程中,线圈中向上的磁通量减小, 根据楞次定律,线圈中产生的感应电流的磁场要阻碍磁通量的减少,即感应电流的磁场与原磁场方向相同,再根据右手螺旋定那么可知感应电流的方向,从上向下看为逆时针方向.从B到C的过程中,线圈中向下的磁通量增加,根据楞次定律,线圈中产生的感应电流的磁场要阻碍磁通量的增加,即感应电流的磁场与原磁场方向相反, 再根据右手螺旋定那么可知感应电流的方向, 从上向下看为逆时针方向.5.答：〔1〕有感应电流〔2〕没有感应电流；〔3〕有感应电流；〔4〕当合上开关S的一瞬间,线圈P的左端为N极；当翻开开关S的上瞬间,线圈P的右端为N极.6.答：用磁铁的任一极〔如N极〕接近A球时,穿过A环中的磁通量增加,根据楞次定律, A环中将产生感应电流,阻碍磁铁与A环接近,A环将远离磁铁；同理,当磁铁远离发A球时,A球中产生感应电流的方向将阻碍A环与磁铁远离,A环将靠近磁铁.由于B环是断开的,无论磁极移近或远离B环, 都不会在B 环中形成感应电流,所以B环将不移动.7.答：〔1〕如下图.圆盘中任意一根半径CD都在切割磁感线,这半径可以看成一个电源,根据右手定那么可以判断,D点的电势比C点高,也就是说,圆盘边缘上的电势比圆心电势高, 〔2〕根据右手定那么判断,D点电势比C点高,所以流过电阻R的电流方向自下向上.说明：此题可拓展为求CD间的感应电动势.设半径为r,转盘匀速转动的角速度②,匀强磁场的磁感应强度为B,求圆盘转动时的感应电动势的大小.具体答案是 E =1 Br% .第4节法拉第电磁感应定律1.正确的选项是D.0.09—0.02 V = 175V ；2.解：根据法拉第电磁感应定律,线圈中感应电动势为 E =n般=1000 m根t 0.4 据闭合电路欧姆定律可得,通过电热器的电流为I = =」75c A=0.175AR r 990 103.解：根据导线切割磁感线产生感应电动势的公式£ = 8卜得：缆绳中的感应电动势_ _5 4 3 3E =4.6 10 2.05 10 7.6 10 V=7.2 10 V4.答：可以.声音使纸盒振动,线圈切割磁感线,产生感应电流.5.答：由于线圈绕OO'轴转动时,线圈长L2的边切割磁感线的速度变化,感应电动势因而变化.根据公式E =Blvsin8 和v =^r 有E = BL1L2缶sin .由于S = L1L2,8=90*,所以,E = BS..2 E A2线圈中感应电动势E=n^ = n^BnR2,所以,T=[ = 4.(2) :t t E B2 1 6.答：〔1〕根据法拉第电磁感应定律,根据闭合电路欧姆定律,可得通过线圈的电流I =5=口斐"2 2n=n4BTSR,所以,R 」t : 2 R 」t 2:S7 .答：管中有导电液体流过时, 相当于一段长为d 的导体在切割磁感线, 产生的感应电动势 E = Bdv .液2体的流量Q=vn 〔2〕,即液体的流量与电动势 E 的关系为Q=4dE.第5节 电磁感应定律的应用1 .解：根据导线切割磁感线产生感应电动势的公式£ = Bl v,该机两翼尖间的电势差为5E =4.7x10 x 12.7 x 0.7 x340V=0.142V ,根据右手定那么可知,从驾驶员角度来说,左侧机翼电势高.说明：该题的难点之上在于学生的空间想象力往往比拟弱,对此,可用简单图形〔图 4-12 〕帮助 理解；另外,该题可补充一问,即当飞机从西向东飞行时,哪侧机翼电势高？分析可得仍为左侧机翼电势高.〔1〕根据法拉第电磁感应定律,线圈中感应电动势为E = n 与R .根据G-t 图象可知,」t华■=0.5Wb/s .电压表的读数为 E =n 竽■=100M0.5V=50V . 〔2〕感应电场的方向为逆时针方 ・ ：t .:t向,如下图.〔3〕 A 端的电势比B 端高,所以A 端应该与电压表标的接线柱连接.答：〔1〕等效电路如下图.〔2〕通过R 的电流方向从上到下.根据导线切割磁感线产生感应电动势的公式E = Blv, MN 、PQ 的电动势都为E=1M1M1V .根据电池的并联和闭合电路欧姆定律,通过MN 的电流方向为自 N 到M ;过PQ 的电流方向为自 N 到M ;过PQ 的电流方向为Q 到P . 为2:1.〔2〕线圈以速度 v 匀速进入磁场,当 CD 边在磁场中时,CD 边受安培力最大,最大值为2. 3. R 电流 I =E = 1A=1A . (3)通过R 14. 〔1〕线圈以速度v 匀速进入磁场,当CD 边在磁场中时,线圈中感应电动势 E I = BI I V ,其中1I 为CD 边的长度.此时线圈中的感应电流为 I I 二且 _ BI I V ,其中R 为线圈的总电阻.同理,线圈以速度 2v匀速进入磁场时,线圈中的感应电流最大值为 12旦 2Bl 1V.第二次与第一次线圈中最大电流之比 2,F I =BI I I I B 11 v O 由于线圈做匀速运动,所以此时外力也最大,且外力大小等于安培力大小,此时 2,外力的功率为P =Fy = B 11 v .同理,线圈以速度2v 进入磁场时,外力的最大功率为 P 2 = 4B I 1 v第二次与第一次外力做功的最大功率之比为 4:1.〔3〕线圈以v 匀速进入磁场,线圈中的感应电流为,巳 Bl 1V 、一 一 . . ______ . ,、一 . 12 ............................... .............. ....... ..................I 1 =-R- =—R-,设AD 边长为12,那么线圈经过时间t ■完全进入磁场,此后线圈中不再有感应电流.2, 2 22, 21 可进一步分析并说明,在这一过程中,外力克服安培力所做的功与感应电流所做的功是相等的.第6节互感和自感1 . 〔1〕当开关S 断开后,使线圈 A 中的电流减小并消失时,穿过线圈 B 的磁通量减小,肉而在线圈 B中将产生感应电流,根据楞次定律,感应电流的磁场要阻碍原磁场的减小,这样就使铁芯中磁场减弱得慢些,即在开关 S 断开后一段时间内,铁芯中还有逐渐减弱的磁场,这个磁场对衔铁 D 依然有力作 用,因此,弹簧 K 不能立即将衔铁拉起.〔2〕如果线圈B 不闭合,不会对延时效果产生影响.在开关S 断开时,线圈A 中电流减小并很快消失,线圈 B 中只有感应电动势而无感应电流,铁芯中的磁场很快消失,磁场对衔铁 D 的作用力也很快消失,弹簧 K 将很快将衔铁拉起.2 .答：当李辉把多用表的表笔与被测线圈断开时,线圈中的电流将减小,发生自感现象.会产生较大的自感电动势,两只表笔间有较高电压, “电〞 了刘伟一下,所以刘伟惊叫起来,当李辉再摸多用表的表 笔时,由于时间经历的较长,自感现象根本“消失〞3 .答：〔1〕当开关S 由断开变为闭合,A 灯由亮变得更为明亮,B 灯由亮变暗,直到不亮.〔2〕当开关S 由闭合变为断开,A 灯不亮,B 灯由亮变暗,直到不亮.第7节 涡流 电磁阻尼和电磁驱动 1 .答：当铜盘在磁极间运动时,由于发生电磁感应现象,在铜盘中主生感应电流,使铜盘受到安培力作用,而安培力的方向阻碍导体的运动,所以铜盘很快就停了下来.2 .当条形磁铁的N 极靠近线圈时,线圈中向下的磁通量增加,根据楞次定律可得,线圈中感应电流的磁场应该向上,再根据右手螺旋定那么,判断出线圈中的感应电流方向为逆时针方向〔自上而下看〕 .感应 所以第一次线圈中产生的热量为 O 同理,线圈以速度 2v 匀速进入 磁场时,线圈中产生的热量为 Q 2 = 2B 211212.第二次与第一次线圈中产生的热量之比为 2:1.说明:N极远离线圈时, 电流的磁场对条形磁铁N极的作用力向上,阻碍条形磁铁向下运动.当条形磁铁的线圈中向下的磁通量减小,根据楞次定律可得,线圈中感应电流的磁场应该向下,再根据右手螺旋定那么,判断出线圈中的感应电流方向为顺时针方向〔自上而下看〕.感应电流的磁场对条形磁铁N极的作用力向下,阻碍条形磁铁向上运动.因此,无论条形磁铁怎样运动,都将受到线圈中感应电流磁场的阻碍作用,所以条形磁铁较快地停了下来,在此过程中,弹簧和磁铁的机械能均转化为线圈中的电能.3.答：在磁性很强的小圆片下落的过程中,没有缺口的铝管中的磁通量发生变化〔小圆片上方铝管中的磁通量减小,下方的铝管中的磁通量增大〕,所以铝管中将产生感应电流,感应电流的磁场对下落的小圆片产生阻力作用,小圆片在铝管中缓慢下落；如果小圆片在有缺口的铝管中下落,尽管铝管中也会产生感应电流,感应电流的磁场将对下落的也产生阻力作用,但这时的阻力非常小,所以小圆片在铝管中下落比拟快.4.答：这些微弱的感应电流,将使卫星受到地磁场的安培力作用.由于克服安培力作用,卫星的一局部运动转化为电能,这样卫星机械能减小,运动轨道离地面高度会逐渐降低.5.答：当条形磁铁向右移动时,金属圆环中的磁通量减小,圆环中将产生感应电流,金属圆环将受到条形磁铁向右的作用力.这个力实际上就是条形磁铁的磁场对感应电流的安培力.这个安培力将驱使金属圆环向右运动.第五章交变电流第1节交变电流1.答：磁铁靠近白炽灯,发现灯丝颤抖.由于通交变电流的灯丝处在磁场中要受到力的作用,灯丝受到的磁场力的大小、方向都随时间做周期性变化,因而灯丝颤抖.A<L2.答：这种说法不对.根据法拉第电磁感应定律,感应电动势的大小与磁通量的变化率号淳成正比,而t与磁通量中没有必然的联系.假定线圈的面积为S,所在磁场的磁感应强度为B,线圈以角速度切绕垂直于磁感线的轴匀速转动,线圈在中性面时开始计时,那么磁通量①随时间变化的关系为:G = BDcosd,其图象如下图.线圈平面转到中性面瞬间( t=0, t=T),穿过线圈的磁通量 ①虽然最大,但是,曲线的斜率为 0,即,磁通量的变化率 皎 =0,感应电动势为0；而线圈平面转到L t跟中性面垂直时(t =1T , t = 3丁),穿过线圈的磁通量 中为0,但是曲线的斜率最大,即磁通量的 4 4变化率 竽最大,感应电动势最大.△t 3 .解：单匝线圈转到线圈平面与磁场平行位置时, 即教科书图5.1—3中乙和丁图时,感应电动势最大.即E 2BL AB V = 2BL AB ,%=BL AD L AB . =0.01 0.20 0.10 2二 50V=6.3 10-2V AB AB AD AB4 .解：假定发电机线圈平面仅次于中性面开始计时,感应电动势瞬时值表达式e = E m Sin 6 t =400sin(314t).不计发电机线圈的内阻,电路中电流的峰值5 .解：KL 边与磁场方向呈30 °时,线圈平面与中性面夹角为60°,此时感应电动势为：e = E m Sin^t =BSosin603 = §BS .,电流方向为第2节描述交变电流的物理量 1 .解：交变电流1周期内,电流方向变化两次,所以 1s 内电流方向变化的次数为 二 父2次=100次.0.022 .解：不能把这个电容器接在交流电压是10V 的电路两端.由于,这里的 10V 的电压是指交流电压的 有效值.在电压变化过程中的最大值大于 10V,超过了电容器的耐压,电容器会被击穿.3 .解：灯泡正常工作时,通过灯丝电流的有效值I = "P = T 40 A = ；2 A .电流的峰值 U 220 11I m =^2I=2：2A=0.26A . m 114 .根据图象,读出交变电流的周期 T=0.2s,电流的峰值I m=10A,频率f =；=02Hz=5Hz .电流的有效值I =仔二 =5"2A =7.1A2 U 5.解：该电热器消耗的功率p=y,其中U 为电压的有效值U = 一芦,所以, R 、2第3节 电感和电容对交变电流的影响I m『勰A =0.2A 电流的瞬时值表达式i =I m sincot=0.2sin(314t).KNMLK .(U 2 T 2R =-3U1 W =967W2 501 •答：三个电流表A i、A2、A3所在支路分别为：纯电容电路、纯电感电路、纯电阻电路.改换电源后,交流电压峰值没有变化,而频率增加了.对于纯电容电路,交流电压峰值不变,那么电路两端电压的有效值不变.电容大小C未变,交变电流频率增大,那么感抗变小,电流有效值增大,那么容抗变小,电流有效值增大,即A读数增大.对于纯电感电路,交流电压峰值不变,那么电路两端电压的有效值不变. 电感大小L未变,交流频率增大,那么感抗变大,电流有效值减小,即A2读数减小.对于纯电阻电路,交流电压峰值不变,那么电路两端电压的有效值不变.虽然交变电流频率增大,但是对电阻大小没有影响, 电阻大小未变,那么电流有效值不变,即A3读数不变.2.答：由于电容串联在前级和后级之间,前级输出的直流成分不能通过电容器,而流成分可以通过电容器被输送到后级装置中,输入后级的成分中不含有前级的直流成分,所以两级的直流工作状态相互不影响.3.答：电容器对高频成分的容抗小,对低频成分的容抗大,根据教科书图 5.3-8的连接,高频成分就通过“旁边〞的电容器,而使低频成分输送到下一级装置.第4节变压器1.答：恒定电流的电压加在变压器的原线圈上时,通过原线圈的电流是恒定电流,即电流的大小和方向不变,它产生的磁场通过副线圈的磁通量不变.因此在副线圈中不会产生感应电动势,副线圈两端也没有电压,所以变压器不能改变恒定电流的电压.2.解：根据题目条件可知, U i=380V, U2=36V, n〔=1140,求：电=选啜,国暇n〞卡=1081=400, U〔=220V, U2=55V,求：n[=3.解：根据题目条件可知,Ut ^卡=16..4 .答：降压变压器的副线圈应当用较粗的导线. 根据理想变压器的输出功率等于输入功率即I1U1 = I 2U 2 ,降压变压器的U2 <U1 ,因而,它的I2A I1,即副线圈的电流大于原线圈的电流,所以,相比之下,副线圈应用较粗的导线.5 .答：假定理想变压器的原线圈输入的电压 U i 一定,V i 示数不变；当用户的用电器增加时,相当于 Rn i 器输入功率等于输出功率,有：p =|21 = F2 = I 2U 2, U i 、U 2的值 不变,I 2增大,那么I i 增大,A i示数增大.第5节电能的输送 i .在不考虑电抗的影响时,电功率P= IU ,所以I =§■ .当U =ii0K V 时,导线中的电流3 3 I =4800 ]%=4 3. 6A 当 U =ii0V 时,导线中的电流 I = 4800X 10 A=43.6X i03A .i i 0 i0 ii02.公式p 损=UI 和U=Ir 都是错误的,U 是输电电压,而非输电线上的电压降.正确的推导应该是：设输2 2 电电压为U,输送的电功率为 P.a=I r , I =；,那么P 损二与 r ,由此式可知,要减小功率损失, U U 2 就应当用高压送电和减小输电线的电阻 r.3 3.解：⑴用110V 电压输电,输电线上电流I 1 =UP = Z .*：0 A 定i.8M103A ,输电线上由电阻造成3 的电压损失U i =I i R = i.8Mi0 M0.05V=90V , (2)用11KV 电压输电,输电线上电流I 2=_P_』0 0 31A M 8A 输电线上由电阻造成的电压损失U 2 = I 2R=18M0.05V=0.9V .两者U 2 i i i 0比拟,可以看出,用高压输电可使输电线上的电压损失减少许多. 4 .解：输送的电功率为 P,输电电压为U ,输电线上的功率损失为灯P,导线的横截面积为 S,那么 砰=I 2R=(UP)2P,由于P 、U 、AP 、L 、P 各量都是相同的, 所以横截面积为 S 与输电电压U 的二次方成反比,所以有 切=匕 =(11"0)=2.5父103. . n 2.减小,副线圈电压 U 2=-2U i 不变,V 2本数不变国；由于 R 减小,所以A 2本数增大；由于理想变压△P ,导线长度为L,导线的电阻亮红S 2 U i 22202 输电导线上的功率损失用 户 得 到 的 功 率 500V 的电压输电,输电导线上的功率损失用 户 得 到 的 功 率 5 .解：(1)假设用 250V 的电压输电 PP =(P)2R =(22|003)2M0.5kW=3.2kW6 =P - P =20kW -3.2kW =i6.8kW (2)假设用3 P =(P )2R =(2 0.5kW=0.8kW品=P — P =20kW -0.8kW =19.2kW .6.解：输电原理如图5-16 所示.(1)降压变压器输出电流,也就是用户得到的电流I 用95 1032204.32 102A 2由于,PP = 12 r ,输电线上通过的电流25 103\ 8 A=25A . (2)输电线上损失的电压U-U r = Lr =25父8V=200V ,由于升压变压器为理想变压器,输入功率=输出功率,所以升压变压器输出的电压U2计算如下：由于, P2=I2U2=P1,所以,U2 =2=100父103 V=4父103V. (3)升压变压器的匝数之比I225n1 _ U1 n2 U 2 至0 =± .降压变压器的匝数之比4000 16n3 _ U3 _ U2 -U1 = 4000 一200 二1903 一U 用一U 用一220 - 11第六章传感器第1节传感器及其工作原理。
