分析35kV电磁式电压互感器高压熔断器频繁熔断原因发布时间：2023-01-15T04:28:20.484Z 来源：《当代电力文化》2022年第15期作者：曾艳方袁良李鹏杰[导读] 35kv 或以下的电网，高压互感器通常通过绝缘刀闸和高压熔断连接到母线上。

曾艳方袁良李鹏杰云南电网有限责任公司红河供电局;云南蒙自 661100摘要：35kv 或以下的电网，高压互感器通常通过绝缘刀闸和高压熔断连接到母线上。

高压熔断在高压互感器内部出现故障或与系统联接线路短路时会熔断。

针对某变电站35 KV电压互感器的高压熔断器频繁发生熔断的原因，提出了相应的解决办法和预防措施，为以后同类故障的分析和处理提供了依据。

关键词：电压互感器；熔断器；35kV电压互感器（PT）是一种必不可少的电力设备，其主要功能是将一次回路高压转换为100 V以下的标准次级电压。

在35kv 及以下的电网中，高压互感器通常通过绝缘刀闸和高压熔断接入母线，在高压互感器内部或与系统联接线路发生短路时，采用高压熔断进行熔断，断开或使高压互感器与故障电源相分离，减小了故障的范围，保障了装置的安全。

在实际操作中，高压互感器的高压熔断器熔断故障是经常出现的，一般在更换之后，系统就会恢复到原来的状态，但由于没有引起足够的重视，从而对其进行了深入的分析，并对其进行了相应的处理，导致了以后还会出现熔断故障，甚至是频繁的熔断，从而影响到整个系统的安全和稳定。

1.频繁发生熔断的原因分析1.1高压保险运用不当如果设备的高压安全措施有问题，极易导致频繁发生故障。

不合理的保险容量选择，未满足相关规范，或存在熔断交流过小等情况，都会导致出现较高的熔丝故障。

所以，选择和使用高压保险，正确的容量，合理的电流分配，都是非常重要的。

1.2闭合过压在对熔断问题进行处理后，熔断在更换后仍有可能发生重新熔断的情况，这种情况主要是由于三相合闸不同步所致。

三相合闸时，三相合闸不同步，三相电压瞬间不平衡，三相合闸时，三相之间的电感耦合和互感效应，会引起三相合闸，从而产生高幅度的电压，从而引起熔丝熔断。

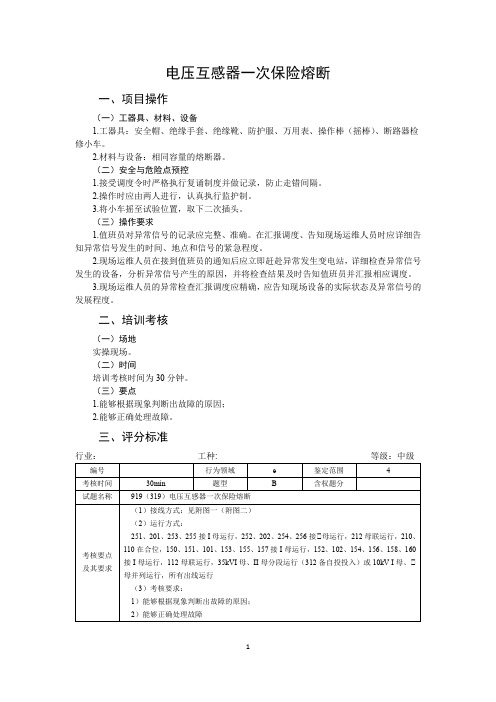

电压互感器一次保险熔断
一、项目操作
（一）工器具、材料、设备
1.工器具：安全帽、绝缘手套、绝缘靴、防护服、万用表、操作棒（摇棒）、断路器检修小车。

2.材料与设备：相同容量的熔断器。

（二）安全与危险点预控
1.接受调度令时严格执行复诵制度并做记录，防止走错间隔。

2.操作时应由两人进行，认真执行监护制。

3.将小车摇至试验位置，取下二次插头。

（三）操作要求
1.值班员对异常信号的记录应完整、准确。

在汇报调度、告知现场运维人员时应详细告知异常信号发生的时间、地点和信号的紧急程度。

2.现场运维人员在接到值班员的通知后应立即赶赴异常发生变电站，详细检查异常信号发生的设备，分析异常信号产生的原因，并将检查结果及时告知值班员并汇报相应调度。

3.现场运维人员的异常检查汇报调度应精确，应告知现场设备的实际状态及异常信号的发展程度。

二、培训考核
（一）场地
实操现场。

（二）时间
培训考核时间为30分钟。

（三）要点
1.能够根据现象判断出故障的原因；
2.能够正确处理故障。

三、评分标准
行业：工种: 等级：中级。

35KV电压互感器保险熔断原因分析摘要：采用一种非线性电阻，其冷态电阻仅有几欧，在投入100V工频电压时，经2~3秒后阻值缓慢上升到100欧左右，这样既保证可靠消谐，又能满足互感器容量要求。

采用计算机控制可控硅方式，检测到开口电压大于设定值（25V）时，先认为是谐振，可控硅导通5秒左右消谐，若仍存在开口电压则认为是单相接地，可控硅不导通，并入100欧电阻解决此问题。

关键词：中性点，电压互感器，熔断器，谐振Abstract: using a nonlinear resistance, its the cold resistance, only a few Europe, in the investment 100 V power frequency voltage, the 2 ~ 3 seconds, then slowly rise to 100 the resistance of the left and right sides, such already to ensure reliable away harmonic, and to meet the transformer capacity requirements. Controlled by computer control way, detected voltage is greater than the opening set value (25 V), to think that is resonant, conduction 5 seconds away harmonic, if still exists and is considered opening voltage is single-phase grounding, silicon controlled not conduction, incorporated into 100 Europe resistance to solve this problem.Keywords: neutral, voltage transformer, fuse, resonance中图分类号：TM714.2文献标识码：A 文章编号：我厂35KV室内配电室35KV电压互感器高压熔断器频繁发生熔断现象，严重影响电气设备的安全运行，另一方面，熔断器熔断影响仪表监视、有可能造成保护误动作，特别是在系统单相接地和过电压时，进行停运电压互感器更换熔断器操作，很容易造成运行人员伤害，查清互感器高压侧熔断器熔断原因，杜绝非正常情况下熔丝熔断显得非常重要。

1551 故障现象大庆油田化工有限公司下属液氨/醋酸变电所承担着五个配电所的供电任务，它的平稳运行直接影响着整个化工装置的经济、安全生产。

2010—2012年间，变电所频繁发生35千伏侧PT一次保险熔断现象，共计39次。

几乎月平均一次，有时甚至两次。

不仅仅给变电所安全运行造成严重影响，也增加了更换一次保险的经济付出。

1.1 本文所做工作1.1.1 对高压熔断器熔断现象的产生进行理论分析，揭示PT 高压熔断器熔断现象产生的真正原因。

1.1.2 结合现场实际情况，分析PT保险熔断的相关问题，提出初步抑制措施设想，并安装试验，检验其对油田电网发生的谐振过电压和PT熔断问题能否起到抑制作用。

2 分析原因2.1 雷云闪电时，PT多相高压熔丝熔断在雷云闪电时，电力系统产生的过电压是导致PT一次保险熔断的直接原因。

通过对熔断次数及时间的统计，发现：醋酸变电所高压熔丝在雷雨天气时仅熔断两次，其余均与雷云闪电无关。

2.2 铁磁谐振过电压、高次谐波可引起PT一次熔丝熔断在10千伏、35千伏中性点不接地配电网中，母线安装的电磁式PT通常是Y0/Y0/开口三角接线，醋酸变电所也是采用此种接线方式。

电力系统发生铁磁谐振时所引起的过电流能够造成电磁式PT一次保险熔断；而高次谐波通过对系统平衡的冲击，引起谐振过电压或过电流，进而造成对PT的破坏。

从发生PT一次保险熔断的统计中，可以看出：由于铁磁谐振造成熔断的也仅为1次；通过安装谐波监测装置，对系统进行为期半年的监测，没有发现高次谐波对系统及PT的影响。

2.3 单相接地或接地系统故障引发的保险熔断现象醋酸变电所的中性点经消弧线圈接地，这有利于电网补偿调谐度的稳定性。

它接在变压器的中性点与大地之间，其感性电流部分或全部补偿了线路的电容电流，使流过故障点的电流值大大减小，电弧易于熄灭，接地电弧不能重燃，从而使单相电弧接地过电压限制在2.3-3.2倍额定相电压。

由于变电所消弧线圈工作正常，单相接地引起的保险熔断现象约占总次数的2%左右，也不是造成保险熔断的主要原因。

35kV及以下电压互感器熔丝熔断原因分析及对策摘要：当前在电力系统中，35kV及以下电压互感器熔丝熔断问题是经常发生故障，给电力系统的安全、稳定运行造成了极大的阻碍。

由于社会经济的发展，人们对电力方面的需求日益增强，这一问题的存在，严重影响了电力系统更好的为人们的生活、生产服务，阻碍了我国市场经济的顺利发展。

本文就通过对当前35kV及以下电压互感器熔丝熔断的这一问题进行具体分析，发现产生熔丝熔断的原因，并且针对这些问题提出相应的应对方案，为电力系统的持续运行提供参考。

关键词：35KV及以下电压互感器；熔丝熔断；原因分析；对策在电力系统中，电压互感器是其中的一个重要的组成部分，一旦电压互感器中出现熔丝熔断的现象，就会给电力系统的正常运行造成极大的影响。

当前在我国的电力系统中，大多数使用的都是35KV及以下的电压互感器，本文通过对这种电压互感器在实际应用中存在的熔丝熔断问题进行了解，并且造成这种现象的原因进行具体分析，从而得出相应的解决方案，从而使得电力系统能够为人们提供持续、稳定的电能。

一、简述电压互感器电压互感器在电力系统中，主要用于变化线路上的电压，这一点跟变压器的功能非常接近，不同之处在于，变压器对电压的变换是为了将电流输送至用户，所以，其变换的电流一般都会比较大，通常情况下使以兆伏安或者千伏安作为衡量单位的，而电压互感器对电压进行变换的目的则在于给测量仪表和继电保护装置提供电能，从而实现对电能、电压和功率的测量，还可以在当线路发生故障的时候，对比较贵重的设备实施保护。

因此，从它的使用方向出发，其电容量比较小，通常情况下都在几伏安和一千伏安之间[1]。

电压互感器和变压器在物理形态上位移的区别就是其中比变压器多了一个铁芯、绝缘以及一、二次线圈共同组成了电压互感器。

电压互感器根据其安装地点的不同可以分为户外还户内式，一般情况下，户外采用的是35KV以上的电压互感器，户内则采用35KV及以下的电压互感器。

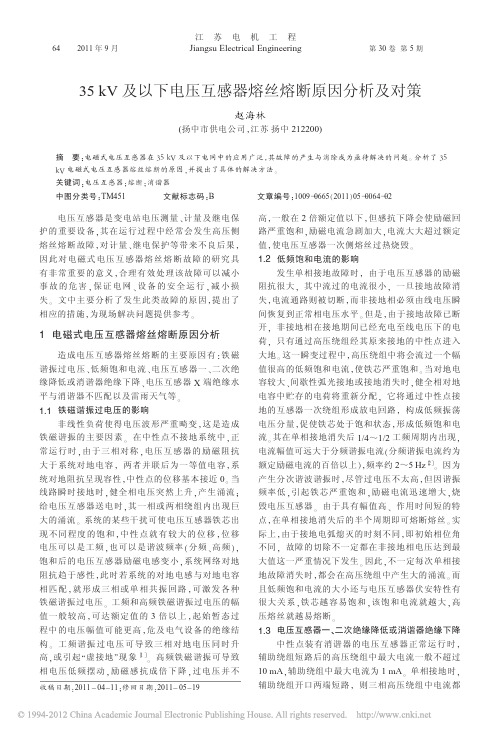

江苏电机工程赵海林(扬中市供电公司，江苏扬中212200)35kV 及以下电压互感器熔丝熔断原因分析及对策摘要：电磁式电压互感器在35kV 及以下电网中的应用广泛，其故障的产生与消除成为亟待解决的问题。

分析了35kV 电磁式电压互感器熔丝熔断的原因，并提出了具体的解决方法。

关键词：电压互感器；熔断；消谐器中图分类号：TM451文献标志码：B文章编号：1009－0665（2011）05－0064－02电压互感器是变电站电压测量、计量及继电保护的重要设备，其在运行过程中经常会发生高压侧熔丝熔断故障，对计量、继电保护等带来不良后果，因此对电磁式电压互感器熔丝熔断故障的研究具有非常重要的意义，合理有效处理该故障可以减小事故的危害，保证电网、设备的安全运行，减小损失。

文中主要分析了发生此类故障的原因，提出了相应的措施，为现场解决问题提供参考。

1电磁式电压互感器熔丝熔断原因分析造成电压互感器熔丝熔断的主要原因有：铁磁谐振过电压、低频饱和电流、电压互感器一、二次绝缘降低或消谐器绝缘下降、电压互感器X 端绝缘水平与消谐器不匹配以及雷雨天气等。

1.1铁磁谐振过电压的影响非线性负荷使得电压波形严重畸变，这是造成铁磁谐振的主要因素。

在中性点不接地系统中，正常运行时，由于三相对称，电压互感器的励磁阻抗大于系统对地电容，两者并联后为一等值电容，系统对地阻抗呈现容性，中性点的位移基本接近0。

当线路瞬时接地时，健全相电压突然上升，产生涌流；给电压互感器送电时，其一相或两相绕组内出现巨大的涌流。

系统的某些干扰可使电压互感器铁芯出现不同程度的饱和，中性点就有较大的位移，位移电压可以是工频，也可以是谐波频率（分频、高频），饱和后的电压互感器励磁电感变小，系统网络对地阻抗趋于感性，此时若系统的对地电感与对地电容相匹配，就形成三相或单相共振回路，可激发各种铁磁谐振过电压。

工频和高频铁磁谐振过电压的幅值一般较高，可达额定值的3倍以上，起始暂态过程中的电压幅值可能更高，危及电气设备的绝缘结构。

35kV 电压互感器高压熔断器熔断故障与辅助更换装置的应用摘要：电压互感器是电力系统中重要的电气设备，由于变电站出线线路复杂亦或是线路通道的环境恶劣，电路单相线接地故障时常发生，这样导致35kV母线电压急剧升高而引发电压互感器高压熔断器发生频繁熔断故障。

基于此，本文分析了35kV电压互感器高压熔断器频繁熔断故障因素，同时针对35千伏RW -40.5型高压户外支柱式熔断器难以更换问题，设计了相应的辅助装置，期望可以在降低电压互感器高压熔断器故障率的同时，提升熔断器的更换效率。

关键词：35千伏RW -40.5型；熔断器；更换装置引言电压互感器是计量、测量和继电保护供电，用来在故障时保护重要设备。

高压侧熔丝熔断在运行时经常出现故障，对测量和继电保护产生影响很大。

目前35kV变电站中，广泛使用户外35kV电压互感器熔断器，其目的是保护电压互感器本身。

当电压互感器本身故障时，熔断器迅速熔断，防止事故扩大，同时当电压互感器本身或高压引线上发生故障时也可熔断，防止对系统造成影响。

因此，研究电磁电压互感器的熔断缺陷很重要。

合理有效的故障处理可以降低事故风险，确保电网和设备的安全运行，减少损失。

1.电压互感器高压熔断器常见熔断故障原因及对策（1）35kV变电系统中通常都是采取中性点不接地的运行方式，由于电磁式电压互感器的励磁电感具有非线性的特征，随着运行环境的变化网络中当电抗与电容相接近的时候会产生谐振过电压情况，尤其在遇到激磁特性效果不好的电压互感器以及系统发生单相对地闪络或者是接地的时候，极易发生谐振过电压情况，进而引发电压互感器高压熔断器经常熔断故障。

假如系统采用中性点经小电阻接地的运行方式时可以有效消除系统谐振过电压的而引发的高压熔断器熔断故障。

这是由于接地电阻作为一个耗能元器件可以将电网对地电容中产生的能量进行释放，同时又是一个良好的谐振阻尼元器件，进而消除了电压互感器谐振频繁过电压的现象。

所以采用电阻接地可以在一定程度上降低电压互感器谐振过电压而引发的电压互感器高压熔断器的频繁熔断故障。

变电站35kV室外SF6断路器更换工程分析摘要：本文论述了变电站35kV室外SF6断路器更换工程，包含电气安装及电气试验的工作内容，掌握断路器更换工程流程和相关技术标准、规范，保证安全施工的前提下，提高工程进度和质量。

关键词：SF6断路器；电气安装；电气试验0 引言随着现代工业发展，对变电站设备运行可靠性要求越来越高。

由于变电站建站时间较早，35千伏SF6断路器均敞开式安装在室外，出现断路器二次线老化和操作机构生锈腐蚀现象，经常发生操作机构卡涩、发热及控制回路断线，导致断路器拒动、误动。

因此，为了消除因设备老化引起的变电设备运行事故，对老旧的断路器进行更换改造工程。

1 电气安装1电气一次安装断路器的固定应牢固可靠，宜实现无调节垫片安装（厂家调节垫片除外）调节断路器水平的，支架或底架与基础的垫片不宜超过3片，总厚度不应大于10mm，且各垫片间应焊接牢固。

断路器及构架、机构箱安装应牢靠,连接部位螺栓压接牢固，满足力矩要求，平垫、弹簧垫齐全、螺栓外露长度符合要求，用于法兰连接紧固的螺栓，紧固后螺纹一般应露出螺母2-3圈，各螺栓、螺纹连接件应按要求涂胶并紧固划标志线。

断路器需两点接地，其两根接地线应分别与主接地网不同干线连接。

一次接线端子无松动、不应使用铜铝对接过渡线夹，设备与引线连接可靠，各电气连接处力矩检查合格，引线对地和相间符合电气安全距离要求，引线松紧适当，无明显过松过紧现象，导线的弧垂须满足设计规范，铝设备线夹在朝上30度－90度安装时，应设置滴水孔，设备线夹连接宜采用热镀锌螺栓。

2电气二次接线按照断路器二次原理图、端子排图进行机构箱及端子箱二次接线，二次接线分为交直流电源、控制、信号及CT二次出线。

机构箱内二次电缆应采用阻燃电缆，截面积应符合产品设计要求。

互感器回路：≥4mm2；控制回路：≥2.5mm2。

机构箱及端子排内备用电缆芯应加有保护帽，二次线芯号头、电缆走向标示牌无缺失现象，由断路器本体机构箱至就地端子箱之间的二次电缆的屏蔽层应在就地端子箱处可靠连接至等电位接地网的铜排上。

35kV变电站室外电压互感器一次熔断器的改造【摘要】室外35kV变电站35kV电压互感器在运行过程中，一次熔断器在电网异常情况下可能会造成熔断，因螺丝锈蚀、登高作业等因素更换难度较大，通过更换为新型接线端帽，可以顺利解决熔断器更换难题。

【关键词】高压设备；改造；熔断器前言中原油田14座35kV变电站一次设备中，室外35kV电压互感器一次侧熔断器使用的RW10-35型户外高压限流熔断器，熔断器主要用于电压互感器短路保护和过载保护。

一、改造理由1、由于RW10-35型户外高压限流熔断器是水平安装的，当熔体熔断后，需要更换熔体管。

要先将熔体管一端与铝排或导线连接的螺栓卸掉，以方便打开熔体管的接线端帽，然后拧开熔断器接线固定卡扣的螺栓，取下接线端两个固定卡扣，这时接线端帽与熔断器分离，管内的熔体管被顶出，即可进行更换。

2、恢复时，由于弹簧压力比较大，需要一人用力固定接线端帽，将熔体管顶到合适的位置，另一个人才能紧固接线端帽固定卡扣上的四个螺栓。

更换时，至少需要两个人要通力合作，密切配合才能顺利进行。

3、如果位置不合适，螺栓就不能紧固到指定位置，安装起来非常困难，更换一次熔体管大约需要1-2个小时。

由于安装时，工作人员要站在距地3米高的高压设备构架上，又要半蹲着，劳动强度较大。

4、如果固定卡扣上的螺栓锈蚀，还需对锈蚀螺丝进行除锈和松动处理，拆装起来就变得更加困难，同时，锈蚀螺栓经常会因拆卸不当断裂在端线卡扣中，一旦螺栓断裂熔断器将报废，必须更换整套瓷套管，更换时间随之延长而且生产成本也随之提高。

结合这一生产实际，我们对熔断器进行设计改造，更换新型熔断器接线端帽，就可以解决这一难题（图1为现场图片）。

二、改造方法通过将熔体管两端的接线端帽更换为新型接线端帽，可以顺利解决熔体管更换难题。

新型接线端帽分别安装在瓷体两端，每端都带有一体式压铸铝线夹，接线方便，可接导线及铝排，一端带有弹簧（如图2），另一端带有扣件手柄和圆盖（如图3和图4）。

户外35kV电压互感器高压熔断器螺纹式接线端帽摘要：针对户外35kV传统熔断器熔体管更换过程作业所需时间长、作业空间狭小、高空坠落作业风险大、夜间安装对照明条件要求高等问题，从其自身结构设计、安装空间位置及其运行环境进行分析，研发了户外35kV电压互感器高压熔断器螺纹式接线端帽，实现了户外35kV电压互感器高压熔断器熔体管轻松更换。

关键词：电压互感器；高压熔断器；螺纹式接线端帽；应用效果1 绪论35kV电压互感器高压熔断器一般安装于变电站内35kV电压互感器上端，经隔离开关接入高压电网，主要用于电压互感器短路及过载保护；目前户外35kV电压互感器高压熔断器通常使用传统RW10-35型户外高压限流熔断器，由于自身结构、安装位置及长期户外受雨水、风雪浸蚀等原因，当熔断器熔断后，更换熔体管十分困难。

针对传统熔断器熔体管更换过程作业所需时间长、作业空间狭小、高空坠落作业风险大、夜间安装对照明条件要求高等问题，贵州电网有限责任公司贵阳供电局由卢兴福技能大师工作室研发小组对户外35kV电压互感器高压熔断器安装座进行研发，户外35kV电压互感器高压熔断器螺纹式接线端帽应运而生。

2 传统户外35kV熔断器结构传统户外35kV熔断器由熔体管、瓷套、紧固法兰、棒式支柱绝缘子、弹簧和接线端帽组成，采用两端接线端帽压缩弹簧的方法将熔体管压装在瓷套内、用螺丝固定铁环卡扣将接线端帽安装在瓷套两端，然后用紧固法兰把瓷套固定在棒式支柱绝缘子上，导线线夹用螺栓连接在接线端帽上。

3 传统户外35kV熔断器存在的弊端分析传统户外35kV熔断器存在的弊端主要是由于自身结构、安装位置及长期户外受雨水、风雪浸蚀等原因引起的，下面就其自身结构设计缺陷、安装空间位置及其运行环境造成的弊端进行主要分析。

3.1自身结构设计缺陷导致更换熔体管不便更换熔体管前必须先拆除一端连接导线才能方便拆卸接线端帽，并且可能造成对侧导线连接螺丝松动；然后再拆除接线端帽固定铁环卡扣螺丝，取下两个固定铁环卡扣，才能打开接线端帽取出弹簧与熔断的熔体管，更换新熔体管。
