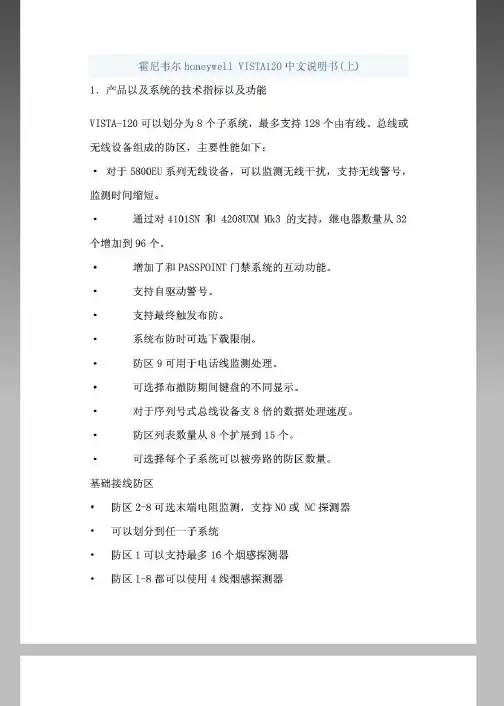

霍尼韦尔honeywell VISTA120中文说明书1．产品以及系统的技术指标以及功能VISTA-120可以划分为8个子系统，最多支持128个由有线、总线或无线设备组成的防区，主要性能如下：·对于5800EU系列无线设备，可以监测无线干扰，支持无线警号，监测时间缩短。
·通过对4101SN 和4208UXM Mk3 的支持，继电器数量从32个增加到96个。
·增加了和PASSPOINT门禁系统的互动功能。
·支持自驱动警号。
·支持最终触发布防。
·系统布防时可选下载限制。
·防区9可用于电话线监测处理。
·可选择布撤防期间键盘的不同显示。
·对于序列号式总线设备支8倍的数据处理速度。
·防区列表数量从8个扩展到15个。
·可选择每个子系统可以被旁路的防区数量。
基础接线防区•防区2-8可选末端电阻监测，支持NO或NC探测器•可以划分到任一子系统•防区1可以支持最多16个烟感探测器•防区1-8都可以使用4线烟感探测器•防区8最多支持50个玻璃破碎探测器总线防区扩展：支持119个总线防区，最大电流128mA：•必须使用总线模块（RPM）•受主机监视•可以划分到任一子系统无线防区扩展：用5800系列无线设备最多可以有128个无线防区（若同时接有有线或总线防区，无线防区相应减少）：•发射器发送安全信号供主机监视•可以监测发射器的电池状态•可以划分给任意一个子系统特殊监视防区J7 触发器输出防区973无线接收机防区988, 990总线回路防区997外围设备支持最多32 和6139/5839EU 键盘混合连接的可编址设备，如无线接收机、继电器模块、4285电话模块等：•与键盘接在同一接线柱•每个设备一个唯一的地址•在设备编程中编程使用某个设备可选语音接口模块支持4286模块，以允许通过音频电话监控系统•获得系统状态信息•布撤防系统•控制系统继电器8个子系统整个主机分为8个子系统，每个子系统相当于一台主机•其中最多可以划分3个公共子系统，这3个公共子系统随相关子系统的布撤防状态而布撤防•主控子系统9可以通过一只键盘察看所有子系统状态•每个键盘可以指定给任意子系统•继电器也可以划分到子系统中•特定系统选项也可以按子系统分别设定用户密码整个系统可以设定150个密码，并且一个密码可以指定给多个子系统。

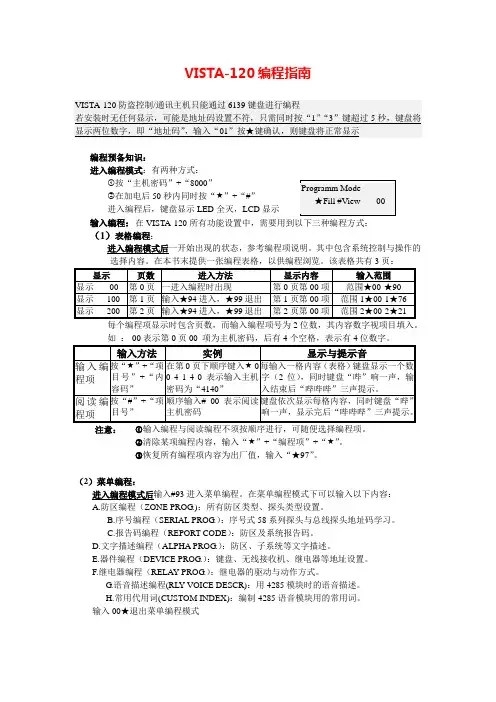

VISTA-120编程指南编程预备知识：进入编程模式：有两种方式：①按“主机密码”+“8000”②在加电后50秒内同时按“★”+“#”进入编程后，键盘显示LED 全灭，LCD 显示输入编程：在VISTA-120所有功能设置中，需要用到以下三种编程方式： （1）表格编程：进入编程模式后一开始出现的状态，参考编程项说明。
其中包含系统控制与操作的选择内容。
在本书末提供一张编程表格，以供编程浏览。
该表格共有3页：每个编程项显示时包含页数，而输入编程项号为2位数，其内容数字视项目填入。
如 ：-00表示第0页00 项为主机密码，后有4个空格，表示有4位数字。
注意：①输入编程与阅读编程不须按顺序进行，可随便选择编程项。
②清除某项编程内容，输入“★”+“编程项”+“★”。
③恢复所有编程项内容为出厂值，输入“★97”。
（2）菜单编程：进入编程模式后输入#93进入菜单编程。
在菜单编程模式下可以输入以下内容： A.防区编程（ZONE PROG .)：所有防区类型、探头类型设置。
B.序号编程（SERIAL PROG .）：序号式58系列探头与总线探头地址码学习。
C.报告码编程（REPORT CODE ）：防区及系统报告码。
D.文字描述编程（ALPHA PROG .）：防区、子系统等文字描述。
E.器件编程（DEVICE PROG .）：键盘、无线接收机、继电器等地址设置。
F.继电器编程（RELAY PROG.）：继电器的驱动与动作方式。
G.语音描述编程(RL Y VOICE DESCR)：用4285模块时的语音描述。
H.常用代用词(CUSTOM INDEX)：编制4285语音模块用的常用词。
输入00★退出菜单编程模式（3）操作编程：退出编程模式下，可以做以下操作编程： A.密码设置：增加修改操作者密码。
B.时间表设置：设置定时布撤防、定时驱动等方式。
3.退出编程模式：有两种方式：①按“★99”退出，此方式可用进入编程方式①与②再次进入编程。
霍尼韦尔VISTA120编程手册和故障解答①常见问题Q1: 主机加电后6160（6139）键盘无反应A: （1）可能是新主机未编入适当地址码，首先同时按下[1][3]，输入地址码为01，按※退出。
一般就可以正常使用。
（2）看主机的1、2端子是否有交流16.5伏电压？6、7端子是否有12伏直流电压？如果检查16.5伏电压不正常可能是220伏交流电源或变压器损坏，检查更换使其供电正常。
如果主机上没有直流12伏电压输出或电压不正常送修处理（3）检查主机到键盘的接线是否正确？如果错误请将接线按接线图正确连接主机接线端子6 7 8 9 对应键盘线颜色红黑绿黄如果还没有显示请找到直接供货商送修处理。
Q2: Vista120的主机，用安装员密码为什么不能撤防？A：使用快速布防时，安装员码是不能撤防的，但可以用主用户码撤防，我们建议客户使用主码或操作码进行布防或撤防操作。
Q3: Vista 120的安装员密码忘记了，怎么办？A：将主机断电，重新上电，在30秒之内同时按*和#，进入编程，按#00进行查看，按*00进行更改安装员密码。
就可以了。
Q4: 6160（6139）键盘显示CHECK 97A: 一般用万用表测量电压正常为10-11伏，如果只有几伏电压或没有电压，则判断总线有短路故障或负载太大，检查总线各节点和分支使其恢复正常。
Q5: 6160（6139）键盘显示CHECK XXXA: （1）检查防区内是否有人在活动？如果有人，请他退出或默认该防区为正常。
（2）如果无人则检查该防区探测器工作是否正常？如果不正常请首先检查探测器电源。
其次检查探测器信号线是否断路。
（3）检查该防区地址码模块是否正常？如果不正常首先检查地址码模块与总线连接的接线是否正确（正、负是否接错）？其次检查地址码模块是否损坏？必要时更换一个试试。
（4）可能防区编程没有编好，请将原来的防区重新删掉，然后再重新学习序列号试试。
Q6: Vista 120主机一直处于System Reset的位置，怎么操作也不行，为什么？A：可能是主机有问题了，请将主机寄往经销商维修。
