《室内设计制图基础》课程标准课程类别：专业基础课程学分：3总学时：64适用专业：室内艺术设计一、课程定位1、课程性质本课程是室内艺术设计专业一年级第二学期的专业必修课，是一门专业基础课程，主要讲授建筑基础知识与构造、现场测绘技巧、建筑工程制图规范、建筑工程制图手绘方法与要求；通过图纸手工摹绘，使学生具备读识和绘制工程图纸的基础能力。

其前导课程和后续课程见图1.图1前导及后续课程2、课程设计思路随着室内设计行业的发展，根据室内设计专业人才培养目标与职业发展需要，室内设计专业学生必须具备室内设计制图的技能。

为此，将《设计制图（基础）》作为一门专题课程开设。

本课程将课堂理论讲授与实际测量空间物体相结合，由简入繁，分段分步进行教学，引导学生认识制图规范标准，再通过系统的手绘临摹作业训练，促进学生掌握和巩固所学知识，掌握基本图示理论及读图识图方法，掌握制图基本要领和工具的基本使用要求，掌握国家制图标准与查阅方法，具备徒手尺规的制图能力，为后续的专业学习打下良好基础。

二、课程目标1、知识目标掌握建筑与构造的基础知识；熟悉建筑工程制图规范（最新版）；了解投影知识与视图概念；掌握建筑工程制图（手工绘制）方法与要求；掌握现场测绘技巧。

2、能力目标具有读识建筑施工图的能力，培养发现问题、分析问题、解决问题的专业学习方法;具有摹绘（手工绘制）规范建筑施工图的能力，在由简入繁的摹绘作业过程中完成知识的学习和运用；具有运用手绘工具独立绘制建筑施工图的能力；在现场测绘中培养团队合作能力。

3、素质目标培养收集检索、整理查阅相关资料的能力；养成严格遵守实训场所要求的良好品德（如保持工作台面整洁、有序摆放工具等）；在现场测中培养安全意识；养成严谨规范的作风和态度，将职业素质、职业道德、职业态度的培养贯穿于课程教学全过程。

三、课程教学内容与学时分配1、课程教学总体设计本课程教学内容根据“室内设计制图（基础）”的工作任务分析确定。

工作任务主要涉及工作对象、工具、工作方法、工作要求、劳动组织、工作岗位与工作过程等方面。

《室内设计制图》教学大纲第一部分前言一、课程性质人类文明的重要标志之一是语言的发明，人们很早就学会了通过语言进行交流。

当你去不同的民族或不同的国家时，如果不懂当地的语言，就难以与其沟通或交流。

相同的道理，设计界也有其自身的独有的"内部语言1这种语言就是制图与透视。

学会了这两种语言，在设计过程中，我们就可以将设计概念明确清晰地表达出来。

说的通俗些，学会了这两种语言的人，就拿到了艺术设计界的"入场券二制图几乎是所有艺术设计院校中都需要进修的课程，如：环境艺术系中的环境景观设计、室内装修设计，工业设计系中的产品设计、家具设计，陶瓷系中的陶瓷制品设计,广告装潢系中的包装产品设计、广告放大制作，装饰绘画系中的壁画制作等等，都要依据图纸来制作和实施。

因为上述产品的形状、尺寸和做法，都不是纯绘画或语言文字所能全部描述清楚的。

必须借助一系列的制图，才可以将上述产品的各个方面的形状、大小、内部结构、细部构造、布局、材料、色标，以及其他的施工制作要求，按照国家制图标准或本行业的约定俗成的画法，详尽地在图纸上表达出来，作为施工或制作的依据。

在室内设计行业，制图还经常用来表达初步设计、创意构思，以便进行草图交流，交换意见。

因此，制图也是设计界的共同语言或内部语言。

这种语言是同行业中进行设计交流的最好方式。

室内设计专业的制图课程不同于理工院校或建筑院校的制图课程，总体讲,后者的深度要远大于前者。

室内设计专业制图课程的特点是集各家制图课程的精华，取其本质,并从美学的角度进行适当的补充和发挥。

制图课程本身并不像很多人认为的另解枯燥呆板、一成不变。

实际上，这些年它也在慢慢地发生着变化，一些实际工作中被证明是好的方式方法源源不断地补充进来，一些过时的、陈旧的内容被逐步淘汰和抛弃。

它像一棵老树一样，有落叶，也有新枝。

二、课程的基本要求要求学生了解室内设计制图以及室内设计制图的发展历史基本观点，基本理解并掌握室内设计制图基本原理和室内设计施工图读图、识图的基本方法,能熟练的绘制室内设计中的施工图。

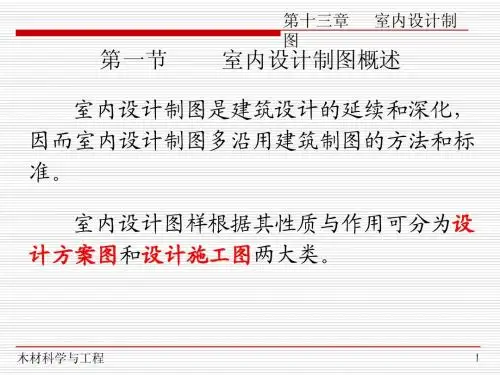

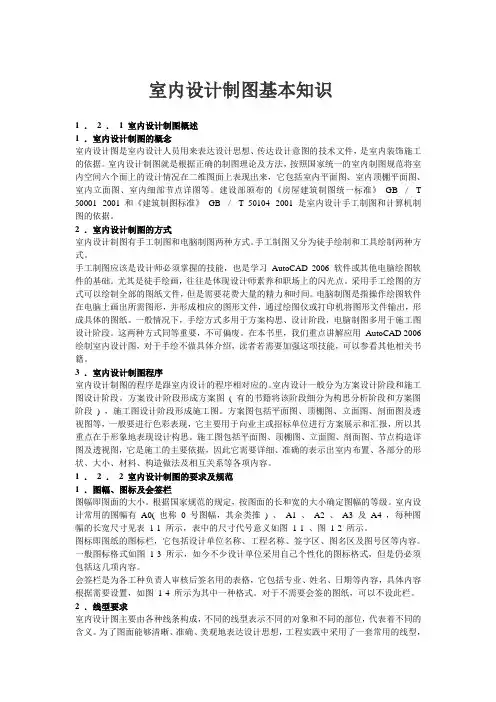

室内设计制图基本知识1 ．2 ．1 室内设计制图概述1 ．室内设计制图的概念室内设计图是室内设计人员用来表达设计思想、传达设计意图的技术文件，是室内装饰施工的依据。

室内设计制图就是根据正确的制图理论及方法，按照国家统一的室内制图规范将室内空间六个面上的设计情况在二维图面上表现出来，它包括室内平面图、室内顶棚平面图、室内立面图、室内细部节点详图等。

建设部颁布的《房屋建筑制图统一标准》GB ／T 50001--2001 和《建筑制图标准》GB ／T 50104--2001 是室内设计手工制图和计算机制图的依据。

2 ．室内设计制图的方式室内设计制图有手工制图和电脑制图两种方式。

手工制图又分为徒手绘制和工具绘制两种方式。

手工制图应该是设计师必须掌握的技能，也是学习AutoCAD 2006 软件或其他电脑绘图软件的基础。

尤其是徒手绘画，往往是体现设计师素养和职场上的闪光点。

采用手工绘图的方式可以绘制全部的图纸文件，但是需要花费大量的精力和时间。

电脑制图是指操作绘图软件在电脑上画出所需图形，并形成相应的图形文件，通过绘图仪或打印机将图形文件输出，形成具体的图纸。

一般情况下，手绘方式多用于方案构思、设计阶段，电脑制图多用于施工图设计阶段。

这两种方式同等重要，不可偏废。

在本书里，我们重点讲解应用AutoCAD 2006 绘制室内设计图，对于手绘不做具体介绍，读者若需要加强这项技能，可以参看其他相关书籍。

3 ．室内设计制图程序室内设计制图的程序是跟室内设计的程序相对应的。

室内设计一般分为方案设计阶段和施工图设计阶段。

方案设计阶段形成方案图( 有的书籍将该阶段细分为构思分析阶段和方案图阶段) ，施工图设计阶段形成施工图。

方案图包括平面图、顶棚图、立面图、剖面图及透视图等，一般要进行色彩表现，它主要用于向业主或招标单位进行方案展示和汇报，所以其重点在于形象地表现设计构思。

施工图包括平面图、顶棚图、立面图、剖面图、节点构造详图及透视图，它是施工的主要依据，因此它需要详细、准确的表示出室内布置、各部分的形状、大小、材料、构造做法及相互关系等各项内容。
