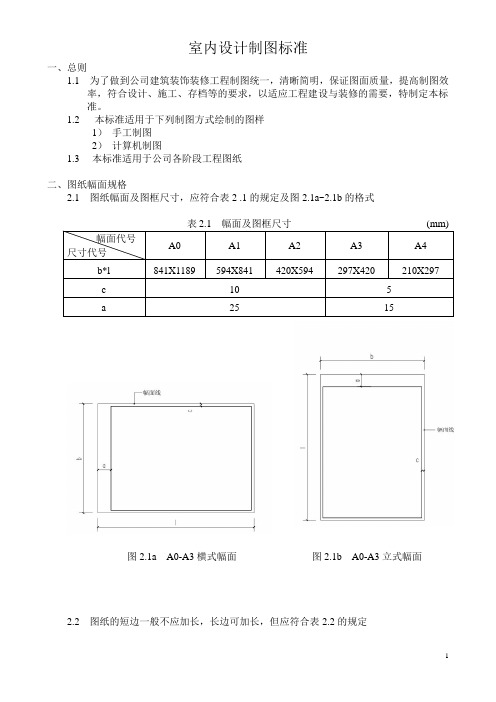

室内设计制图标准一、总则1.1 为了做到公司建筑装饰装修工程制图统一，清晰简明，保证图面质量，提高制图效率，符合设计、施工、存档等的要求，以适应工程建设与装修的需要，特制定本标准。
1.2 本标准适用于下列制图方式绘制的图样1）手工制图2）计算机制图1.3本标准适用于公司各阶段工程图纸二、图纸幅面规格2.1 图纸幅面及图框尺寸，应符合表2 .1的规定及图2.1a~2.1b的格式表2.1 幅面及图框尺寸(mm) 幅面代号A0 A1 A2 A3 A4 尺寸代号b*l 841X1189 594X841 420X594 297X420 210X297c 10 5a 25 15图2.1a A0-A3横式幅面图2.1b A0-A3立式幅面2.2 图纸的短边一般不应加长，长边可加长，但应符合表2.2的规定2.3 图纸以短边作为垂直边称为横式，以短边作为水平边称为立式。
一般A0~A3图纸宜横式，必要时，也可立式使用。
2.4 一个工程设计中，每个专业所使用的图纸，一般不宜多于两种幅面，不含表格所采用的A4幅面。
三、图框及其中内容3.1 图签有两种，即竖图签及横图签。
3.2 工程名称：一般填写为XXXXXX室内装修工程。
3.3 工程编号：由经营部统一编制。
3.4 日期：精确到日，形式符合下例: 2012.04.21。
图纸修改时注意修改日期。
日期为出图日期。
3.5 比例：标注为1：XX，若图纸中出现不止一个比例，则标注A.S.。
3.6 图纸编号：形式符合下例：IE-01-08，---IE代表图纸类别编码，01代表建筑物楼层数或分区区号，08代表图号。
其中图名编码符合表3.63.7 设计阶段：平面方案、扩初图、施工图三个阶段填写3.8 图纸名称：需符合表3.6中的图纸名称四、图纸编排顺序4.1工程图纸的编排，一般应为封面、图纸目录、设计说明、标号及图例表（根据需要确定）、终饰索引表、材料做法及房间装修表（根据需要确定）、建筑装饰设计图集。
制作标准室内设计制图标准与规范一、总则1、工作目标2、工作范围3、工作风格二、制图1、制图规范2、图纸目录3、图纸深度4、图纸字体5、图纸版本及修改标志7、图纸幅面8、图层及文件交换格式9、补充说明一、总则工作目标1.1规范化——有效提高建筑设计的工作质量；1.2标准化——提高建筑设计的工作效率；1.3网络化——便于网络上规范化管理和成果的共享。
工作范围本标准是建筑CAD制图的统一规则，适用于房屋建筑工程和建筑工程相关领域中的CAD制图及软件开发。
工作风格本标准为形成设计院绘图表达的风格的统一，不提倡个人绘图表达风格。
建筑制图的表达应清晰、完整、统一。
二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。
2、图纸目录各个专业图纸目录参照下列顺序编制：建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；剖面图；楼梯；部分平面；建筑详图；门窗表；门窗图。
结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。
电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。
大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。
给排水专业：给排水设计说明；总图；平面图（自下而上）；详图；给水、消防、排水、雨水系统图。
暖通空调专业：暖通设计说明；主要设备材料表，平面图；剖面图；详图；系统图。
3、图纸深度工程图纸除应达到国家规范规定深度外，尚须满足业主提供例图深度及特殊要求。
4、图纸字体除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType字体，以加快图形的显示，缩小图形文件。
同一图形文件内字型数目不要超过四种。
以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可。
Romans.shx(西文花体)、romand.shx（西文花体）、bold.shx（西文黑体）、txt.shx（西文单线体）、simpelx(西文单线体)、st64f.shx （汉字宋体）、ht64f.shx （汉字黑体）、kt64f.shx（汉字楷体）、fs64f.shx（汉字仿宋）、hztxt.shx（汉字单线）。
室内设计制图规范室内设计制图规范是为了确保室内设计工作的准确性和标准化，在整个设计过程中起到指导和规范作用。
以下是一些常见的室内设计制图规范：1. 图纸的比例: 室内设计制图中常用的比例有1:50、1:100和1:200等。
选择适当的比例可以保证绘图的细节清晰，同时也能节省图纸空间。
2. 图纸的尺寸: 室内设计制图常用的图纸尺寸有A4、A3和A2等。
尺寸的选择应该根据具体项目的要求和绘图的内容来确定。
3. 图纸布置: 在制图时应注意整体布局的合理性，尽量避免图形之间的重叠和遮挡。
可以使用网格线或标注线来提供视觉引导，使图纸更易读。
4. 标注的规范: 在室内设计制图中，标注是不可或缺的一部分。
标注应包括房间的尺寸、家具的大小、材料的规格等详细信息。
标注应清晰、准确，并采用统一的标准符号。
5. 图例的使用: 图例是对图纸内容的解释和说明，它可以帮助人们更好地理解设计图纸。
图例中应包括各种家具、设备和材料的图示和命名。
6. 图形的绘制: 在室内设计制图中，各种图形的绘制要求都是不同的。
常见的图形包括平面布局图、立面图、剖面图等。
各种图形应根据规范进行绘制，确保各个比例、大小和比例的准确性。
7. 符号和颜色的使用: 在室内设计制图中，符号和颜色的使用是为了更好地表示不同的元素和属性。
符号的使用应符合行业规范，颜色的使用应明确且统一，以便于读者理解。
8. 图层的设置: 图层是室内设计制图的重要组成部分，可以帮助进行图纸的管理和编辑。
图层的设置应根据具体项目来确定，并遵循一定的命名和分类规范。
9. 墙面和地面的填充: 墙面和地面的填充可以帮助人们更好地理解室内空间的材质和质感。
填充的选择应根据实际材料来确定，并在图纸中进行准确、一致的填充。
10. 图纸的细节: 在室内设计制图中，细节的完善是非常重要的。
细节包括墙体的细部连接、家具的细节注明、灯具的布局等。
细节应该尽可能清晰，以便于施工人员的理解和操作。
总之，室内设计制图规范是确保设计图纸准确、标准化的重要工具。

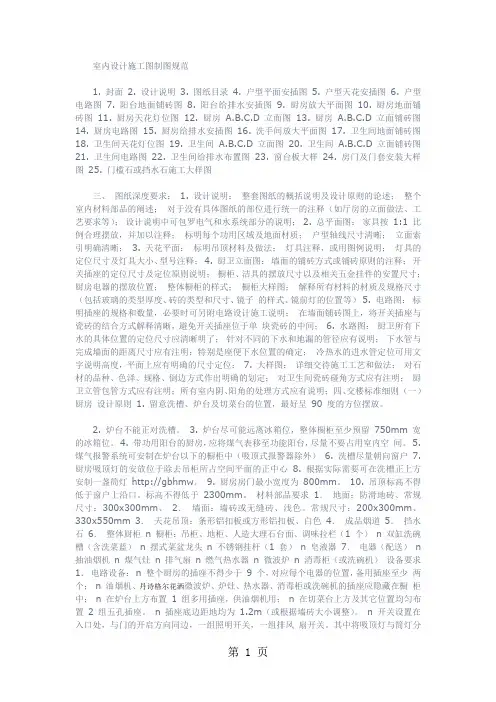

室内设计施工图制图规范1. 封面2. 设计说明3. 图纸目录4. 户型平面安插图5. 户型天花安插图6. 户型电路图7. 阳台地面铺砖图8. 阳台给排水安插图9. 厨房放大平面图10. 厨房地面铺砖图11. 厨房天花灯位图12. 厨房 A.B.C.D 立面图13. 厨房 A.B.C.D 立面铺砖图14. 厨房电路图15. 厨房给排水安插图16. 洗手间放大平面图17. 卫生间地面铺砖图18. 卫生间天花灯位图19. 卫生间A.B.C.D 立面图20. 卫生间A.B.C.D 立面铺砖图21. 卫生间电路图22. 卫生间给排水布置图23. 窗台板大样24. 房门及门套安装大样图25. 门槛石或挡水石施工大样图三、图纸深度要求：1. 设计说明：整套图纸的概括说明及设计原则的论述；整个室内材料部品的阐述；对于没有具体图纸的部位进行统一的注释（如厅房的立面做法、工艺要求等）；设计说明中可包罗电气和水系统部分的说明；2. 总平面图：家具按1:1 比例合理摆放，并加以注释；标明每个功用区域及地面材质；户型轴线尺寸清晰；立面索引明确清晰；3. 天花平面：标明吊顶材料及做法；灯具注释，或用图例说明；灯具的定位尺寸及灯具大小、型号注释；4. 厨卫立面图：墙面的铺砖方式或铺砖原则的注释；开关插座的定位尺寸及定位原则说明；橱柜、洁具的摆放尺寸以及相关五金挂件的安置尺寸；厨房电器的摆放位置；整体橱柜的样式；橱柜大样图；解释所有材料的材质及规格尺寸（包括玻璃的类型厚度、砖的类型和尺寸、镜子的样式、镜前灯的位置等）5. 电路图：标明插座的规格和数量，必要时可另附电路设计施工说明；在墙面铺砖图上，将开关插座与瓷砖的结合方式解释清晰，避免开关插座位于单块瓷砖的中间；6. 水路图：厨卫所有下水的具体位置的定位尺寸应清晰明了；针对不同的下水和地漏的管径应有说明；下水管与完成墙面的距离尺寸应有注明；特别是座便下水位置的确定；冷热水的进水管定位可用文字说明高度，平面上应有明确的尺寸定位；7. 大样图：详细交待施工工艺和做法；对石材的品种、色泽、规格、倒边方式作出明确的划定；对卫生间瓷砖碰角方式应有注明；厨卫立管包管方式应有注明；所有室内阴、阳角的处理方式应有说明；四、交楼标准细则（一）厨房设计原则1. 留意洗槽、炉台及切菜台的位置，最好呈90 度的方位摆放。
施工图制图规范一、图层规范说明：0-轴线（建筑轴线，使用CENTER线型，图层在需要体现轴线的图中为开启）0-墙体柱（建筑墙体，包括原建筑墙体，新建砌体墙体，图层应该在各类平面图上开启）0-墙体填充（建筑砌体墙体填充，包括200，100厚各类砖砌墙体填充，该层为253#色，图层在各类平面图中开启）0-窗（建筑窗体，包括高窗，矮窗、凸窗及落地窗，图层在各类平面图中开启）0-楼梯（建筑楼梯、越级台阶，图层在天花图、灯具图中为关闭）0-栏杆（建筑楼梯栏杆、建筑阳台栏杆，图层在天花图、灯具图中为关闭）0-建筑其他（一些从属于建筑的线，包括建筑外完成面，外轮廓，排水立管等在各图中均会体现的建筑体，图层在各类平面图中开启）0-完成面线（用于表现装饰完成面，图层在各类平面图中开启）0-完成面填充（装饰完成面与建筑之间的封闭部分，采用45度井字交叉填充，图层在各类平面图中开启）1-活动家具（活动型家具，该类家具在天花图及地铺图中均为不出现）1-固定家具（固定型家具，该类家具天花图及地铺图中均为出现）1-落地家具（只落地不通顶家具，该类家具在地铺图中出现，不再天花图中出现）1-置顶家具（只通顶不落地家具，该类家具在天花图中出现，不再地铺图中出现）1-窗帘（该图层在地铺图中为关闭）1-平面灯具（用于体现地面或不在天花中表示的灯具，该图层只在平面、地铺开启）1-门（该图层在天花和地铺图中为关闭）1-植物（只摆放植物图层，该图层在天花和地铺图中为关闭）1-墙面装饰（该图层只在天花布置图和灯具定位图中为开启）1-全灰平面（该图层只在插座平面图、天花叠合图、地面叠合图中开启）2-梁（该图层在各图中均关闭，只在需要打印时才开启）2-洞口（门洞上方看线，该图层只在天花图中开启）2-天花主线（天花主轮廓线，主跌级线，该图层只在天花图中开启）2-天花次线（天花造型内部材料分隔线，次跌级线，该图层只在天花图中开启）2-天花填充（天花造型材料填图案图层，该图层只在天花图中开启）2-天花灯具（出现在天花上的灯具，该图层只在天花图中开启）2-空调风口（风口及出回风箭头图层，该图层只在天花图中开启）2-消防喷淋（包括烟感及喷淋图层，必要时可以分为两个图层出来，该图层只在天花图中开启）3-地面主线（地面主轮廓线，主跌级线，如地台面、窗台线，该图层在平面图及地铺图中开启）3-地面次线（地面材料分隔线，该图层只在地铺图中开启）3-地面填充（地面材料填充图案，该图层只在地铺图中开启）4-建筑标注（外围建筑轴线标注，建筑尺寸标注）4-尺寸标注（用于标注室内造型尺寸，材料间隔）4-放线标注（用于墙体放线标注尺寸）5-开关（该图层为灯具控制、灯具开关）5-插座（包括强弱电插座）6-ELV（立面使用图层，可只分颜色，不分图层）7-DAT（大样使用图层，可只分颜色，不分图层）以上为基本图层，在特殊情况下可以通过新增图层来实现更理想的图层分离关系二、线型颜色规范说明：1#色（A3～4图：0.30，A1～2图：0.35）平立面完成面线2#色（A3～4图：0.22，A1～2图：0.25）平面家具线，立面转折线，大样轮廓线3#色（A3～4图：0.13，A1～2图：0.15）平面建筑次线，门，窗帘，天花，地面材料分隔线，立面材料分隔线，大样材料分隔线4#色（A3～4图：0.18，A1～2图：0.20）平面建筑窗线、栏杆、楼梯，天花、地面主跌级5#色（A3～4图：0.22，A1～2图：0.25）轴线6#色（A3～4图：0.15，A1～2图：0.18）灯具，开关插座，消防暖通7#色（A3～4图：0.40，A1～2图：0.40）平立剖面墙柱体线8#色（A3～4图：0.05，A1～2图：0.09）平面极次线，分缝，材料填充9#色（A3～4图：0.09，A1～2图：0.13）杂点型填充10#色（A3～4图：0.13，A1～2图：0.13）公司图框11#色（A3～4图：0.13，A1～2图：0.15）尺寸，材料，文字12～249#色（A3～4图：0.05，A1～2图：0.05）非使用线，如新增加需相应调整打印线型250#色（A3～4图：0.05，淡显50％）立面填充251～254#色（对象颜色打印，A3～4图：0.05，A1～2图：0.05）252为柱体填充线，253为墙体填充255#色（A3～4图：0.40，A1～2图：0.40）非使用线三、其他规范说明：材料代号规则；天花图例；剖面填充方法图例说明；开关插座图例；各类型标志标准。
室内设计工程制图方法及实例室内设计工作的过程中，施工图的绘制是表达设计者设计意图的重要手段之一，是设计者与各相关专业之间交流的标准化语言，是控制施工现场能否充分正确理解消化并实施设计理念的一个重要环节，是衡量一个设计团队的设计管理水平是否专业的一个重要标准。
专业化、标准化的施工图操作流程规范不但可以帮助设计者深化设计内容，完善构思想法，同时面对大型公共设计项目及大量的设计定单行之有效的施工图规范与管理亦可帮助设计团队在保持设计品质及提高工作效率方面起到积极有效的作用。
本书是以制图标准为基础，结合具体工程实例书写而成。
书中内容更贴近于实际工程，对于图样画法的基础与理论读者可参见相关专业书籍。
书中除涉及施工图构成的一些基本元素外，还对施工图的前期规划，绘制过程中的深化设计，以及施工图纸如何与施工现场衔接，和后期竣工图文件归档均作了一定的描述。
此外书中还针对计算机绘图方式与制图标准的结合作了具体的描述，特别是模型空间与布局空间相互转换的绘图方法不但方便平面图的修改，提高工作效率，还可以在保证图纸的一致性以及图层管理，比例输出等方面起到重要作用。
书中所附光盘内图纸均含标准图层。
符号在布局空间内按1：1比例绘制，所制成的标准图按图幅规格在布局空间内可直接调用。
图例也分别在模型空间与布局空间内按比例绘制，均可直接调用。
写此书的目的一方面的对于以往学习工作过程中积累的关于室内设计施工图方面的知识经验作一次较详尽的梳理，另一方面希望起到抛砖引玉的作用，把自己一些浅薄的认知以书面的形式与同道做一个交流，希望大家批评指正，以期引起专家同道对室内设计专业制图更深层次的关注。
目录一、图纸幅面规格二、符号的设置三、材质图例的设置四、尺寸标注与文字标注的设置五、线型与笔宽的设置六、电脑图层的设置七、比例的设置八、图面构图的设置九、施工图编制的顺序十、图表十一、平、立、剖面图及节点大样图的绘制及相关标准十二、施工图在各设计阶段应注意的事项十三、施工图与现场深化设计十四、施工图的归档与分类十五、关于布局空间与模型空间在实际绘图中的应用十六、施工图工程实例宾馆类：天骄宾馆办公空间：商务部会议室文化空间：哈工程大学大学生活动中心住宅样板间：某住宅项目第一章图纸幅面规格一、图纸幅面1.1.1图纸幅面是指图纸本身的规格尺寸，也就是我们常说的图签，为了合理使用并便于图纸管理装订室内设计制图的图纸幅面规格尺寸延用建筑制图的国家标准。
如表1-1的规定及图1-1的格式。
图纸幅面及图框尺寸（mm）表1-1幅面代号尺寸代号A0A1A2A3A4 b×L 841×1189 594×841 420×594 297×420 210×297c 10 5a 25图1-1bac ccL1.1.2图纸短边不得加长，长边可加长，加长尺寸应符合表1-2的规定。
图纸长边加长尺寸（mm）表1-2幅面尺寸长边尺寸长边加长后尺寸A01189 1486、1635、1783、1932、2080、2230、2378 A1841 1051、1261、1471、1682、1892、2102A2594 743、891、1041、1189、1338、1486、1635、1783、1932、2080A3420 630、841、1051、1261、1471、1682、1892二、标题栏与会签栏1.2.1标题栏的主要内容包括设计单位名称，工程名称，图纸名称，图纸编号以及项目负责人，设计人，绘图人，审核人等项目内容。
如有备注说明或图例简表也可视其内容设置其中。
标题栏的长宽与具体内容可根据具体工程项目进行调整。
以下以A 2图幅为例，常见的标题栏布局形式参见图2-1。
