典型的四种垃圾焚烧炉

论述生活垃圾焚烧发电厂的炉型选择【摘要】本文对设计中焚烧炉炉型的选择进行了探讨与分析。

分析认为，炉排炉及循环流化床焚烧炉与机械炉排焚烧炉相比，在燃料的适应性、二次污染物排放、灰渣综合利用，以及低热值垃圾焚烧处理方面具有明显优势。

建议垃圾焚烧应尽可能选用循环流化床锅炉。

【关键词】垃圾发电；垃圾焚烧；循环流化床；焚烧炉；炉排炉目前，世界上焚烧炉的种类较多，主要为四大类型：炉排型垃圾焚烧炉、流化床垃圾炉、回转窑垃圾焚烧炉和垃圾热解气化焚烧炉。

下面对这四种炉型分别进行介绍。

1 炉排炉型焚烧炉机械炉排炉技术作为世界主流的垃圾焚烧炉技术，技术成熟、可靠，其应用前景广阔，发展空间较大。

这种焚烧炉因为具有对垃圾的预处理要求不高，对垃圾热值适应范围广，运行及维护简便等优点，是目前在处理城市垃圾中使用最为广泛的焚烧炉。

该类型焚烧炉型式很多，主要有固定炉排（主要是小型焚烧炉）、链条炉排、滚动炉排、倾斜顺推往复炉排、倾斜逆推往复炉排等。

为使垃圾燃烧过程稳定，炉排型焚烧关键是炉排。

炉排的布置、尺寸、形状随着垃圾水分、热值的差异以及生产厂商的不同而不同，炉排有水平布置，也有呈倾斜15°-26°布置，炉排设计分为预热段、燃烧段、燃烬段，段与段之间可以有垂直落差，也可没有落差。

垃圾在炉排上着火，热量不仅来自上方的辐射和烟气的对流，还来自垃圾层内部。

在炉排上已着火的垃圾在炉排的特殊作用下，使垃圾层强烈地翻动和搅动，引起垃圾底部开始着火，连续的翻动和搅动使垃圾层松动，透气性加强，有助于垃圾的着火和燃烧。

炉拱设计要考虑烟气流有利于热烟气对新入垃圾的热辐射预热干燥和燃烬区垃圾的燃烬。

配风设计要确保空气在炉排上垃圾层分布均匀，并合理使用一、二次风。

对于成分复杂的垃圾，炉温太高时，物料熔融结块，炉排、炉壁易烧坏，同时产生过多的氧化氮；炉温太低时，烟气滞留时间过短，产生不完全燃烧，对人体有严重危害的二恶英难以完全分解。

因此，炉膛出口温度应保证不低于850℃，烟气滞留时间不低于2s。

现代垃圾焚烧炉的主要型式和特点集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-现代垃圾焚烧炉的主要型式和特点垃圾焚烧技术已经经历了将近130年的发展过程，垃圾焚烧技术和设备已经日臻完善并得到了广泛的应用。

西方发达国家目前通用的垃圾焚烧系统主要有以下几类：（1）垃圾层燃焚烧系统，如采用滚动炉排、水平往复推饲炉排和倾斜往复炉排(包括顺推和逆推倾斜往复炉排)等。

层燃焚烧方式的主要特点是垃圾无需严格的预处理。

滚动炉排和往复炉排的拨火作用强，比较适用于低热值、高灰分的城市垃圾的焚烧；（2）流化床式焚烧系统，其特点是垃圾的悬浮燃烧，空气与垃圾充分接触，燃烧效果好。

但是流化床燃烧需要颗粒大小较均匀的燃料，同时也要求燃料给料均匀，故一般难以焚烧大块垃圾，因此流化床式焚烧系统对垃圾的预处理要求严格，由此限制了其在工业废弃物和城市垃圾焚烧领域的发展；（3）旋转筒式焚烧炉，其特点是将垃圾投入连续、缓慢转动的筒体内焚烧直到燃烬，故能够实现垃圾与空气的良好接触和均匀充分的燃烧。

西方国家多将该类焚烧炉用于有毒、有害工业垃圾的处理。

在当今高度工业化的时代，城市垃圾焚烧技术面临着许多新情况和新问题：1.在经济发达国家，城市垃圾堆积密度小、热值高且灰分和水分较低；2.垃圾焚烧排放标准日益严格，特别是要求烟气中有害物质的排放得到有效的控制。

除了烟尘之外，垃圾焚烧烟气中主要的有害物质有CO、SOx、NOx、有机碳以及二氧(杂)芑(二恶英，dioxins)和呋喃(furane)。

通过对燃烧技术的改进和焚烧过程的调整，这些物质的产生和排放可以在一定程度上得到控制。

相比较而言，在本世纪五十年代以前仅对垃圾焚烧炉的烟尘排放以及最低焚烧温度有过限制。

规定最低焚烧温度(如800℃)目的在于将产生刺激性气味的有害物质在炉子中充分燃烬；3.从焚烧炉投资和运行经济性的角度来看，其最低焚烧量应为3t/h到20～25t/h。

常用热处置炉类型和特点1.旋转窑炉旋转窑炉是一种常见的热处置炉类型，常用于处理废弃物、固体废弃物及化工产品。

它的特点在于其慢转速度，能够提供充足的时间和温度进行热分解反应，从而实现废物的热处置。

该炉型工作原理简单，操作方便，具有较大的处理能力，适合处理大量的固体废弃物。

2.间歇式焚烧炉间歇式焚烧炉是另一种常见的热处置炉类型，特点是在加热过程中是间歇的，即一次性投放一定量的废物进行焚烧处理。

这种炉型的优点是温度控制比较容易，能够适应多种类型的废物，可以灵活地调整运行参数以适应不同的处理需求。

然而，间歇式焚烧炉的处理能力相对较小，适合处理小型的废弃物。

3.流化床炉流化床炉是一种以流化床技术为基础的热处置炉类型，它通过将高温气体从底部向上吹扫，使固体废物在流化床中悬浮并进行燃烧或热解处理。

流化床炉具有局部高温、反应速度快、传热效率高等特点，适合处理需求较高的废弃物。

该炉型还可以附加适量的干式脱硫装置，使处理过程实现废物的除尘和脱硫。

然而，流化床炉的能耗较高，操作和维护难度较大。

4.固定床炉固定床炉是一种常用的热处置炉类型，工作原理是将废物固定在炉膛中，在高温下进行燃烧或热解处理。

固定床炉的特点是结构简单，操作和维护方便，适用于处理各种废弃物，并且能够同时实现废物热处置和能量回收。

该炉型处理能力相对较小，适合处理小规模的固体废弃物。

总的来说，不同类型的热处置炉具有各自的特点和适用范围。

选择合适的炉型需要考虑废物的性质、处理能力需求、能源消耗等因素。

对于大量的固体废弃物处理，旋转窑炉和流化床炉是常用的选择；而对于小型的废弃物处理，间歇式焚烧炉和固定床炉更加合适。

此外，在实际使用中，还需要结合特定的工艺要求和环境因素来选择最适合的热处置炉类型。

关于增设垃圾焚烧炉项目的申请典型的四种垃圾焚烧炉北极星节能环保网。

垃圾焚烧技术萌芽于19世纪末。

20世纪以来，随着城市垃圾产量的大幅度提升和焚烧技术的不断发展，垃圾焚烧已经成为了很多国家大力发展的垃圾处理技术。

北极星节能环保网编辑就为您归纳整理四种典型的垃圾焚烧炉。

垃圾焚烧炉是垃圾焚烧技术的核心。

早期的焚烧炉是由燃煤发电锅炉厂家生产制造的，并不适用于生活垃圾的燃烧。

随着垃圾焚烧工艺的发展，垃圾焚烧炉技术已经成熟，全世界各种型号的垃圾焚烧炉达到200多种，但应用广泛、具有代表性的垃圾焚烧炉技术主要有四大类，即机械炉排焚烧炉技术、流化床焚烧炉技术、回转窑焚烧炉技术和热解气化焚烧炉技术。

目前我国的垃圾焚烧厂建设适宜采用比较成熟的机械炉排焚烧炉。

在有完善预处理系统的情况下，也可以采用流化床焚烧炉技术。

回转窑和热解气化焚烧炉技术应用较少，可以作为前两种技术的补充。

机械炉排焚烧炉技术机械炉排焚烧炉是较早发展的垃圾焚烧炉型式，经过长期的发展，技术已经日趋完善，运行可靠性高，是目前垃圾焚烧炉市场上的主导产品。

机械炉排焚烧炉根据炉排的结构和运动方式不同而型式多样，但燃烧原理大致相同，垃圾在炉排上进行层状燃烧，经过干燥、燃烧，燃尽后灰渣排出炉外。

各种炉排都会采用不同的方式使垃圾料层不断得到松动以及使垃圾与空气充分接触，从而达到较理想的燃烧效果。

垃圾的燃烧空气由炉排底部送入，根据垃圾热值与水分的不同，送入炉排的风可以是热风或冷风。

目前，机械炉排焚烧炉的形式主要包括顺推式炉排炉、逆推式炉排炉、往复翻动式炉排炉和滚动式炉排炉。

机械炉排焚烧炉对垃圾预处理要求低，对垃圾热值适用范围广，运行维护简便。

此外，机械炉的单台处理能力较大，尤其适用于大规模垃圾集中处理。

但机械炉排焚烧炉的机械结构较复杂，炉排的材质要求和加工精度要求高，造价及维修费用较高。

流化床焚烧炉技术流化床焚烧炉技术也是一种较为成熟的技术，它主要依靠炉膛内高温流化床料的高热容量、强烈掺混和传热的作用，使送入炉膛的垃圾快速升温着火，形成整个床层内的均匀燃烧。

全国垃圾焚烧发电厂炉型分类一览表序号名称1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18山东荷泽垃圾发电厂芜湖垃圾焚烧电厂杭州锦江垃圾焚烧发电厂郑州荥锦垃圾发电厂彭州市垃圾焚烧厂嘉兴垃圾焚烧发电厂东莞横沥垃圾焚烧发电厂宁波镇海垃圾发电厂深圳平湖垃圾焚烧热电厂无锡垃圾焚烧发电厂(一期) 许昌垃圾焚烧发电厂河南濮阳垃圾发电厂石家庄其力生活垃圾发电厂河南陕县垃圾发电厂太原城市生活垃圾焚烧厂大连垃圾焚烧发电厂哈尔滨垃圾焚烧发电厂衡水垃圾综合处理厂规模2× 2× 2× 3× 3× 2× 2×炉型流化床业主/投资商备注浙大异重循环流化床山东荷泽锦江环保能源有限公司/杭州锦江集团有限公司浙大异重循环流化床浙大异重循环流化床芜湖绿洲环保能源有限公司/杭州锦江集团有限公司杭州锦江绿色能源有限公司/杭州锦江集团有限公司浙大异重循环流化床郑州荥锦绿色环保能源有限公司/杭州锦江集团有限公司中科院循环流化床 /北京中科通用能源环保有限公司中科院循环流化床中科院循环流化床中科院循环流化床中科院循环流化床中科院循环流化床清华循环流化床清华循环流化床循环流化床循环流化床荏原流化床荏原流化床荏原流化床同方流化床炉排炉/北京中科通用能源环保有限公司 /北京中科通用能源环保有限公司 /北京中科通用能源环保有限公司 /德力西长江环保科技有限公司无锡市公用事业局/无锡益多环保热电有限公司/清华同方环境有限责任公司 /清华同方环境有限责任公司太原同舟能源有限公司/株式会社荏原制作所大连市城市建设管理局/株式会社荏原制作所等/株式会社荏原制作所市城管局管理/河北神华环境能源投资有限公司1宁波枫林垃圾发电厂3× 德国诺尔-克尔茨公司阶梯式顺推炉排炉宁波枫林绿色能源开发有限公司/2上海江桥垃圾焚烧厂3× 德国公司炉排炉上海市市容环境卫生管理局/上海环境投资有限公司等3上海浦东御桥垃圾焚烧厂3× 法国阿尔斯通公司炉排炉/上海浦东发展(集团)有限公司4重庆同兴垃圾发电厂2× 法国阿尔斯通公司炉排炉重庆钢铁集团三峰环境公司/重庆钢铁集团有限公司等5深圳龙岗平湖垃圾发电厂3× 三菱马丁逆推炉排三菱马丁逆推炉排三菱马丁逆推炉排三菱马丁逆推炉排三菱马丁逆推炉排比利时西格斯多级炉排炉比利时西格斯多级炉排炉比利时西格斯多级炉排炉深圳中联环保再生能源有限公司/深圳中联实业股份有限公司等6 7 8 9 10福建晋江垃圾焚烧发电厂广州李坑垃圾焚烧发电厂福州红庙岭垃圾发电厂中山中心垃圾焚烧发电厂深圳宝安白鸽湖垃圾焚烧厂4× 2×晋江市市政园林局/厦门创冠集团有限公司广州市环境卫生管理局/ /重庆三峰卡万塔环境产业有限公司中山市市政公用管理局/宝安区人民ZF/上海环境投资有限公司苏州市环境卫生管理局/中国光大国际有限公司常熟市建设局/上海浦东发展(集团)有限公司11 12苏州苏能垃圾发电有限公司常熟金嘉垃圾焚烧厂3×13深圳盐田垃圾焚烧发电厂2× 比利时西格斯多盐田区人民ZF/深圳能源环保有限公司级炉排炉14深圳市南山垃圾焚烧发电厂2×比利时西格斯多级炉排炉15深圳宝安老虎坑垃圾焚烧发电厂16深圳龙岗大工业区垃圾焚烧厂17贯庄垃圾处理工厂2×比利时西格斯多级炉排炉比利时西格斯多级炉排炉比利时西格斯多级炉排炉18厦门垃圾焚烧厂2×瑞士多级机械炉排炉19佛山顺德杏坛右滩垃圾焚烧发电厂20佛山南海环保发电厂4×美国公司脉冲抛式炉排炉美国公司脉冲抛式炉排炉21 22 23 24 25北京高安屯垃圾焚烧厂天津双港垃圾焚烧发电厂张家港垃圾发电厂江阴垃圾发电厂常州垃圾发电厂2× 3× 2× 2×田熊SN往复式炉排炉田熊SN往复式炉排炉田熊SN往复式炉排炉田熊SN往复式炉排炉田熊SN往复式炉排炉北京高安屯垃圾焚烧有限公司/金州控股有限公司天津市市容管理委员会/天津泰达环保有限公司张家港市建设局/金州控股有限公司江阴市建设局/金州控股有限公司常州市城管局/金州控股有限公司佛山市顺德区环境保护局/绿色动力国际控股有限公司等佛山市顺德区环境保护局/绿色动力国际控股有限公司/天津泰达环保有限公司在建龙岗区人民ZF/深圳能源环保有限公司宝安区人民ZF/深圳能源环保有限公司南山区人民ZF/深圳能源环保有限公司26 27上海闵行生活垃圾焚烧厂广州李坑二期垃圾焚烧发电厂4×机械炉排炉机械炉排炉上海市市容环境卫生管理局/上海环境投资有限公司广州市环境卫生管理局/28 29 30武汉关山环保资源电厂成都洛带垃圾焚烧发电厂东莞市厚街垃圾发电厂3× 2×机械炉排炉机械炉排炉成都市计委/上海环境投资有限公司东莞电化实业股份有限公司/上海开能新技术工程有限公司31温州东庄垃圾发电厂 + 伟明二段往复式炉排炉温州市瓯海区建设局/温州伟明环保工程有限公司32温州临江垃圾发电厂3× 伟明二段往复式炉排炉温州市市政园林局/温州伟明环保工程有限公司33温州永强垃圾发电厂伟明二段往复式炉排炉温州市市政园林局/温州伟明环保工程有限公司34温州苍南垃圾发电厂2× 伟明二段往复式炉排炉温州市苍南县人民ZF/温州伟明环保工程有限公司35苏州昆山鹿城垃圾发电厂3× 伟明二段往复式炉排炉昆山市城市管理执法局/温州伟明环保工程有限公司36海宁市垃圾焚烧处理项目三驱逆推往复式机械炉排炉/绿色动力国际控股有限公司 XX年初/37青岛市经济技术开发区垃圾焚烧处理项目三驱逆推往复式机械炉排炉/绿色动力国际控股有限公司 XX年初/38武汉市青山地区垃圾焚烧发电厂三驱逆推往复式机械炉排炉/绿色动力国际控股有限公司 XX年底/39常州市武进区垃圾焚烧发电厂三驱逆推往复式机械炉排炉/绿色动力国际控股有限公司 XX年7/XX年底40盐城市射阳县垃圾焚烧发电厂三驱逆推往复式机械炉排炉其他技术/绿色动力国际控股有限公司 XX年10/1沈阳市大辛垃圾发电厂加拿大瑞威热解。

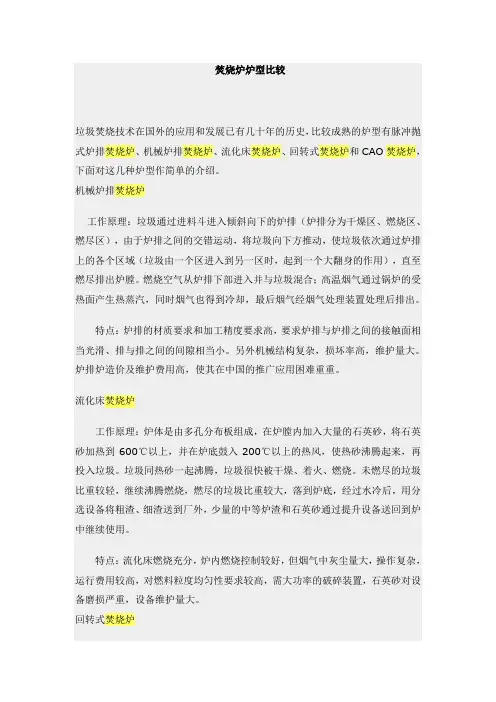

我国常用垃圾焚烧炉的特性比较摘要：众所周知垃圾焚烧发电厂的关键、重要、中心技术设备是垃圾焚烧炉,本文重点对常见的垃圾焚烧炉的特性进行比较。

关键词：垃圾；焚烧炉；焚烧处理1.引言城市生活垃圾处理方式有：卫生填埋、高温堆肥和焚烧等三种处理方式。

前二种形式由于占地面积大、二次污染环境，其使用比例越来越少。

第三种焚烧形式，其特点是：减容效果显著（为原容积的1/6~1/5）、无害化程度高、焚烧处理设施占地面积小，可利用生活垃圾中的热值余热发电或供热，它成了生活垃圾处理的绿色环保主流。

以无害化、资源化、减量化和能源综合利用为最终处理目标的生活垃圾焚烧处理得到高速发展，生活垃圾焚烧处理工艺技术和设备已日趋成熟，获得了广泛的应用。

垃圾焚烧处理技术正朝着高效、节能、低造价、低污染的方向发展。

因此，在经济发达、生活垃圾较多的大、中城市中，采用先进的垃圾焚烧技术来进行城市垃圾的处理，是投资的最佳选择。

这里对国内常用的垃圾处理焚烧炉的特性进行比较。

2.垃圾焚烧炉的特性2.1 basic1脉冲抛动式垃圾焚烧炉的主要特性1）垃圾处理范围广泛。

以生活垃圾为燃料，对工业垃圾、医疗废弃物、废旧橡胶轮胎等固体废物有更好的焚烧处理效果。

垃圾入炉焚烧前不需进行任何预处理，只是堆放5天左右的时间就可以了。

2）该焚烧炉有自清洁功能。

整体炉排上均布有向下倾斜的风气通道，一次风一方面给垃圾焚烧炉一定的氧气，另一方面防止垃圾堵塞空气通道。

3）炉排结构新颖。

该炉排是个整体式的炉排，炉排支架由钢结构组成，在炉排钢结构支架上焊有均匀布置的“y”字型不锈钢锚钉，为了使basicl炉排经久耐用（耐磨损、耐腐蚀和耐高温），再用碳化硅浇筑料(或者是设计的其它耐火浇筑料)浇筑成型，形成一个整体炉排，整个炉排是采用钢丝绳悬吊在炉排支架上，分别由多级阶梯形构成（依据设计所定），炉排的运动轨迹始终在凹槽内，与四周的余热锅炉的水冷壁下联箱没有任何接触，主要依据水封来进行密封。

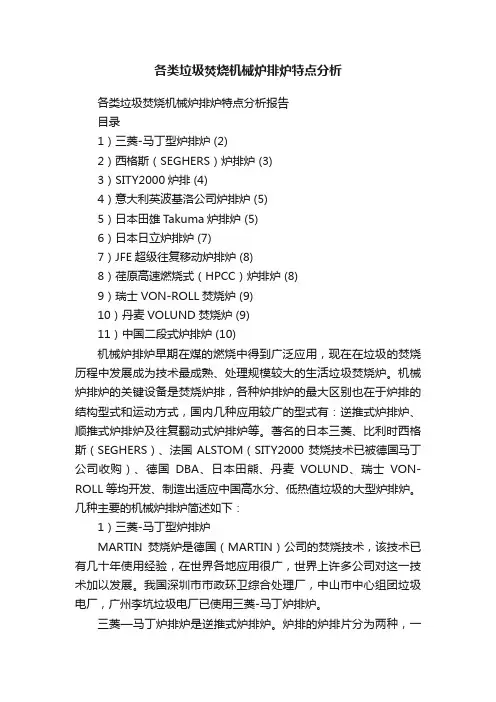

各类垃圾焚烧机械炉排炉特点分析各类垃圾焚烧机械炉排炉特点分析报告目录1）三菱-马丁型炉排炉 (2)2）西格斯（SEGHERS）炉排炉 (3)3）SITY2000炉排 (4)4）意大利英波基洛公司炉排炉 (5)5）日本田雄Takuma炉排炉 (5)6）日本日立炉排炉 (7)7）JFE超级往复移动炉排炉 (8)8）荏原高速燃烧式（HPCC）炉排炉 (8)9）瑞士VON-ROLL焚烧炉 (9)10）丹麦VOLUND焚烧炉 (9)11）中国二段式炉排炉 (10)机械炉排炉早期在煤的燃烧中得到广泛应用，现在在垃圾的焚烧历程中发展成为技术最成熟、处理规模较大的生活垃圾焚烧炉。

机械炉排炉的关键设备是焚烧炉排，各种炉排炉的最大区别也在于炉排的结构型式和运动方式，国内几种应用较广的型式有：逆推式炉排炉、顺推式炉排炉及往复翻动式炉排炉等。

著名的日本三菱、比利时西格斯（SEGHERS）、法国ALSTOM（SITY2000焚烧技术已被德国马丁公司收购）、德国DBA、日本田熊、丹麦VOLUND、瑞士VON-ROLL等均开发、制造出适应中国高水分、低热值垃圾的大型炉排炉。

几种主要的机械炉排炉简述如下：1）三菱-马丁型炉排炉MARTIN焚烧炉是德国（MARTIN）公司的焚烧技术，该技术已有几十年使用经验，在世界各地应用很广，世界上许多公司对这一技术加以发展。

我国深圳市市政环卫综合处理厂，中山市中心组团垃圾电厂，广州李坑垃圾电厂已使用三菱-马丁炉排炉。

三菱—马丁炉排炉是逆推式炉排炉。

炉排的炉排片分为两种，一种是固定炉排，另一种是活动炉排，这两种炉排按一定的斜度依次排列，这样，当炉排片上的垃圾在重力作用下向下移动的同时，垃圾料层下部受与重力方向相反的倾斜推力，使得一部分垃圾沿炉排表面相反方向移动，产生了向上运动，由此完成垃圾层的充分搅拌。

这种逆推式运动，具有许多传统顺推装置所不具备的特点：a）灼热的物料沿炉排表面向上滑动，使新加入的垃圾与灼热层混合在一起，因此干燥和着火可很快完成。
