浅析全固态电视发射机特点、功放管更换方法及注意要点摘要：全固态电视发射机的出现，推动了广播电视快速发展，从而提高了电视节目的传播质量和覆盖广度。
作为广电系统的技术人员必须熟悉手中“武器”，全面了解新一代发射机技术性能和维护要点，确保先进设备的正常运转和安全播出。
本文着重对固态电视发射机特点、功放管更换方法及注意要点进行了探讨。
关键词：发射机，功放管，技术特点更换方法随着广播电视的快速发展，电视发射机技术也日新月异，各电视台纷纷更新了发射设备，从而提高了电视节目的传播质量和覆盖广度。
全固态发射机是一种高性能、高可靠、高效率的新一代发射机，近年来在广电系统普及较快。
有了设备的高科技，不一定就能产生高效益，要想发挥全固态发射机先进作用，必须具备高技术的人才来操作。
作为广电系统的技术人员必须熟悉手中“武器”，全面了解新一代发射机技术性能和维护要点，确保先进设备的正常运转和安全播出。
本文仅对固态电视发射机特点、功放管更换方法及注意要点谈点粗浅看法，供同仁参考研究。
一、全固态电视发射机的技术特点全固态电视发射机除了费用少、寿命长、稳定性好、可靠性高、故障率低、维护便利等优点外，还具有以下特点：（一）设计模块化。
全固态化电视发射机最明显的特点是实行模块化设计，一般由以下几点构成：输入单元、输出单元、功放模块、微处理器监控系统、电源组件和冷却系统等。
是电子集成块积木式结构，目前多数机型使用双极型管（BPD）线性输出，有的机型采用金属氧化膜绝缘场效应管（MOSFET）线性输出。
在并联放大状态下，采用多个晶体管功放模块合成放大状态工作，其功率采取分散合成式，这样不至于因某一个晶体管功放模块发生故障而造成停播，大大提高了整机的可靠性和稳定性。
（二）管理智能化。
目前，大多数全固态电视发射机都采用了计算机接口、遥控开关机、发射机监测、故障告警等自动化控制技术，使智能化的设计为安全播出提供了可靠的技术保障。
有些全固态电视发射机是“按无人值班”思路设计的，可以实现网上控制，使开关、维护、测试都可以在网上进行。

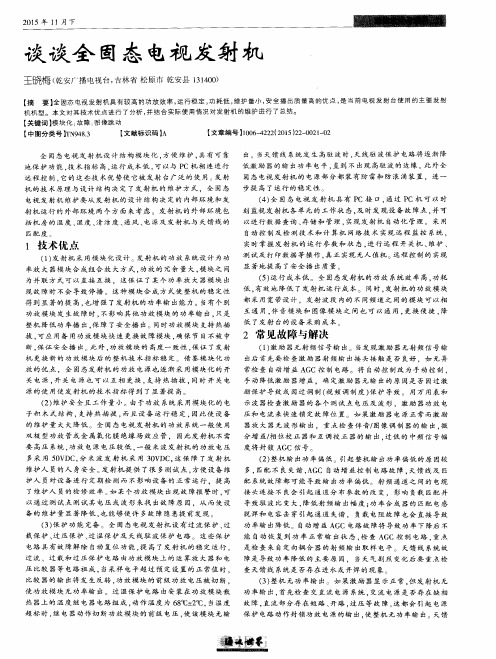

浅淡全固态电视发射机的特点随着广播电视事业的发展，全固态电视发射机已经在各地应用多年了，它以其固态功效单元热损耗小，器件工作电压低，工作带宽亮，带内均匀平坦，无散弹效应，信噪比高等特点，而大量应用中，全固态电视发射机采用横块化集成电路组件，运用标准化，系列化设计，消除了逆调制效应。
全固态电视发射机体积小，可靠性和信号质量好，减少播出的故障率，使得停播率低，且模块寿命也长，维护方便和运行费用低等突出优点，成为电视发射设备的理想选择。
全固态电视发射机是由：模块化激励器，功放单元，功率分配器，功率合成器，开关电源，计算机监程，监测，冷却系统等组成。
全固态电视发射机方框图如下：一、全固态发射机的特点1、模块集成化。
无载流子积聚效应，频率特性和开关特性好，负温度系数，温度增高，内阻增大，无二次击空，抗击穿能力强。
内阻低，损耗小，效率较高。
电压控制器件，输入阻抗高，功率增益高，驱动功率小，放大电路的级数少。
声系较小，管子适应并联工作。
2、宽频带工作。
它的功放模块一般都按波段内的频带宽度设计，因此，波段内的几个频道间同级模块可以通用。
3、噪声小。
一般使用低压风机，噪声等级小。
4、工作稳定。
它采用多个功放模块，呈联合方式工作，功放模块的设计裕量大，具有防止过电压，过电流，过温度和高VSWR保护电路，模块不会轻易出故障，如果其中一个模块发生故障时，只会使整机功率下降，不会造成停播。
5、便于维护。
它实行模块化设计，性能稳定，平时只需便行维护和灰尘清洁，甚至可在不停机状态下进行维护，保持工作环境清洁，灰尘少，温度符合要求就可以了。
6、智能化（PC机）监测、监控。
它拥有PC机控制发射机的工作，能够收集和存储发射机的数据，显示和调阅数据，绘制发射机状态参数，监控发射机的运行状态，能够浏览各单元的工作数据，捕捉故障点，可连接数据网，通过外部计算机进行本地、远程遥控发射机，包括自動开关发射机。
二、国外生产厂家简介1、意大利泰克诺公司生产的全固态电视发射机，在中频调制激励器上，可精密设置电视频道频率（同一频段）根据所设定的频道（PC）控制VCO频率，并显示频道数，EPROM储存预置的频道和频道值，如此设计，更换频道非常方便。
科技视界Science &Technology VisionScience &Technology Vision 科技视界0综述电视发射机的冷却效率,一直以来都被认为是影响发射机运行稳定性指标的一个主要因素。
液冷方式与传统的风冷方式相比,具有高可靠性和强冷却效果。
从观念上讲,采用液冷技术还体现了节能环保的思维理念。
它不但有利于降低设备噪声、减少能耗、提高热源的散热效率,同时也成倍地增加了LDMOS 射频功率晶体管的使用寿命。
液冷技术在很大程度上提高了发射机的稳定性,大大降低发射机的故障率。
意大利优康公司生产的ETL1W590TAVE 液冷10kW 米波Ⅲ波段电视发射机,非常适应模拟电视发射机向数字电视发射机过渡的要求。
该发射机既可工作在数字电视DTV 模式、也可工作在模拟电视ATV 模式。
我们只需通过控制面板上的切换按键,将模拟切换到数字工作方式,再通过数字激励器简单的软硬件升级,就可将发射机模拟工作模拟转换为所需的数字工作模式。
而其中关键技术之一就是要具备一套高效率的发射机冷却系统。
1发射机功率放大器发射机主要由隔离电源变压器和配电分配器的机柜、双激励器、功率分配器、功率放大器、功率合成器、带通滤波器、中央控制单元和液冷系统组成。
对于ETL1W590TAVE 发射机,其功率放大器采用LDMOS FET 技术,提供高线性、高增益、高可靠性的AB 类宽带单通道放大,它是发射机系统中的最大热源体。
它采用液冷系统对功率放大器的8×1.4KWps 功放单元进行散热冷却和温度调节,经功率放大器放大的信号通过功率合成器得到10KW 额定输出功率,对于数字发射机,其额定功率是发射机的同步顶功率,而模拟发射机额定功率是发射机的平均功率,可见数字发射机对功放输出的要求更高。
功率放大器内部逻辑控制保护电路和微处理器负责监控4个开关电源和每个LDMOS 放大管的工作状态,包括电流、电压、温度、入射功率、反射功率等,以及功放管温度和冷却液的出/入温度。

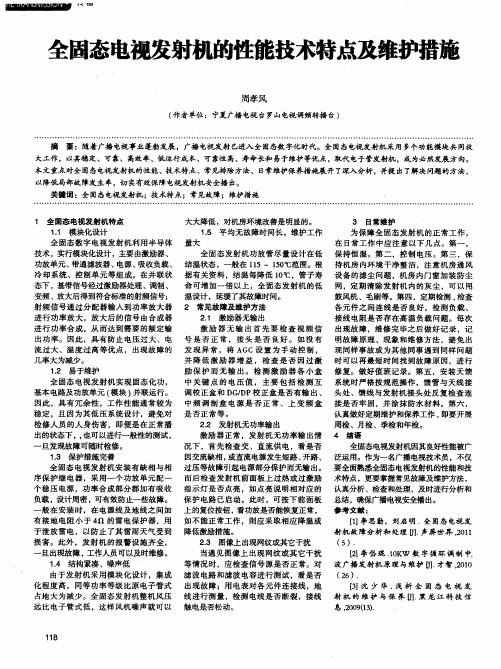

全固态电视发射机性能的分析随着中国社会经济的飞速发展，我国的科学技术有了很大程度的进步，在科技的推动下，全固态发射机得以代替传统电子管和速调管发射机，全固态发射机在电视行业得以广泛发展。
本文主要根据本人多年工作经验对全固态电视发射机性能和工作原理进行了分析，由此对其未来发展情况进行了剖析，希望能为以后全固态电视发射机发展提供一定的借鉴。
关键词：发射机；原理；性能；电子管全固态电视发射机不仅促进了设备器件上的发展，还推动了电视发射机设计工作和制造过程的进步与发展，促使电视发射极的运行成本大大降低，维护技术有了很大程度的突破。
以下主要是以GME1114型全固态电视发射机作为研究对象，对其性能和运行的原理进行了剖析，分析了影响其运行和发展的因素。
1.全固态电视发射机组成及工作原理通过对GME1114型全固态电视发射机的分析可以发现，其主要是有六个组成部分，在整个系统中最重要的则是激励器，其主要的作用是负责把信源产生的信号输送到制定的频道中，在输送的过程中对其进行放大从而推动功率放大器工作。
其主要是通过利用三十二各450W的功放模块实现上述工作，其输出的功率要在十千瓦以上。
其分配器和合成器都是由吉赛尔电路微带与悬带结构与其进行分配合成工作实现的，因此可以降低因为多次合成造成的运行消耗大的问题。
输出端的滤波器主要负责抑制带外谐波，从而降低运行中其余频道对其的影响和干扰[1]。
2.系统运行可靠性全固态功放基本电路在并联时会存在一定的冗余，所以会将其进行分离，利用多个分离的并联开关分别进行供电，在放弃原先推动功放工作模式的前提下，使得发射器的整体工作得以有所保障。
因此在当下的发射机工作中会将激励器所接收到的信号直接分配给各个运行的功放部分，让各个功放部分对信号进行识别和处理，在对其进行放大以后将信号进行合并，在对部件进行合并以后，在固定部件统一进行运输，由此解决了功放电路存在的问题，提高了整个系统的运行效率。
全固态发射器原理及常见故障作者：谭远来源：《中国科技博览》2013年第13期[摘要]全固态电视发射机凭借着其运行成本低、停播率低、效率高、性能稳定等优点，得到了越来越广泛的使用。
本文结合对全固态发射机的主要功能部分的介绍，总结了全固态发射机在日常运行中出现频率较高的故障及相应的解决方案，供同行参考。
[关键词]全固态发射机故障维修中图分类号：TN948.53 文献标识码：A 文章编号：1009-914X（2013）13-0209-01一、电视发射机的系统组成和工作原理电视发射机是发射电视信号的动力源，它负责将视频和音频信号拟合成可发射的信号送到天线发射出去，供电视用户接收。
自从20世纪90年代开始，全固态电视发射机因其具有运行成本低、停播率低、模块寿命长、效率高、性能稳定和维护量少的优点而成为最广泛应用的设备。
全固态电视发射机主要由激励器、功放单元、监控系统、开关电源、冷却系统和防雷接地系统组成。
二、激励器简介及常见故障问题检修（一）电视发射机激励器的概述1、电视激励器系统的组成激励系统是电视发射机中的核心部件，属于功能部分，主要是对音频、视频等信号进行处理，并由其将这些信号调制成射频信号进行发射。
激励系统构成的主要部分包括：稳定电源、视频及音频电路、功率放大器、本振源、电平控制电路、中频调制电路和变频控制电路等。
激励系统的性能对电视发射机的整体性能的优劣起到决定性的作用。
发射机可按双激励器配置，主/备激励器的切换方式有自动、人工和遥控三种，切换状态由前面板指示灯显示。
（二）电视发射器的常见问题及维修1、激励器无输出开机后激励器无输出是激励器经常出现的问题之一。
检测步骤：首先、检查视频、音频信号是否正常，接头处是否良好。
若没有问题，则将AGC设置为手动控制，再降低激励器的放大倍数，此时观察激励器是否有输出信号，若有则问题出在视频音频调制过高。
最后检测激励器小盒中的各端子的电压值，重点检测DG/DP校正盒及互调校正盒，看电源盒是否正常、有无输出、上变频盒是否正常、功率放大器的电流是否正常。
