DAM 10kW中波广播发射机射频系统的常见故障及维护作者：梁小青来源：《卫星电视与宽带多媒体》2024年第08期【摘要】在现代广播技术高速发展的背景下，中波广播因具有覆盖范围广，信号稳定性好，适应性强，成本低等优点，在我国依然被广泛使用。

中波广播发射机是中波广播信号发射的重要设备，而射频系统是发射机的重要组成部分，保障其正常工作是发射台站的一项重要工作任务。

本文就DAM 10kW中波广播发射机射频系统的组成、运行原理、常见故障检修和维护进行探讨分析。

【关键词】射频系统；运行原理；故障检修；维护中图分类号：TN92 文献标识码：A DOI：10.12246/j.issn.1673-0348.2024.08.009DAM 10kW中波广播发射机是中波广播发射台站比较常用的发射机机型，射频系统是发射机将信号发射出去的重要设备，发生故障的概率也比较高。

为保障其正常工作，发射台站的技术人员就要了解其组成、运行原理，以便发生故障时能快速处理，恢复发射机的正常工作，保障安全播出。

本文介绍了DAM 10kW中波广播发射机射频系统的运行原理，并对射频系统在工作过程中发生故障如何检修进行了分析。

此外，根据发射机射频系统的运行特点，提出了射频系统的维护要点。

1. 射频系统的组成及运行原理1.1 射频系统组成DAM 10kW中波广播发射机的射频系统主要是由振荡器、缓冲放大器、预推动放大器、推动级放大器、推动级合成母板、推动分配器、功率放大器、功率合成母板、输出网络等组成。

其中振荡器由单独一块电路板组成（A17振荡器板），缓冲放大器是由一块结构比较简单的非标准功放模块板组成。

预推动放大器由一块标准的功放模块板组成。

推动级由三块标准功放模块板组成。

缓冲放大器、預推动放大器和推动级放大器都插在推动级合成母板上。

推动分配器由一块圆盘电路板组成。

功率放大器由48块标准的功放模块板组成，插在3块功率合成母板上，其中42块功放模块作为大台阶功放使用，6块功放模块作为二进制台阶功放使用。

DAM 10 kW中波广播发射机的技术特点和维护策略
梁小青
【期刊名称】《卫星电视与宽带多媒体》
【年(卷),期】2024()6
【摘要】随着我国社会现代化建设进程不断加快,在广播事业发展过程中对中波广播发射机的应用越来越普遍。

DAM 10kW中波广播发射机应用了先进的数字调制和功率合成技术,可以有效提高中波发射机的整机效率,工作性能也比较稳定,操作比较方便。

本文通过对DAM 10kW中波广播发射机运行原理和优势进行分析,明确了在DAM 10kW中波广播发射机运行过程中的技术特点。

并基于技术特点制定了发射机精细化管理策略,以进一步提高发射机的运行稳定性和安全性,避免发射机在运行过程中出现故障问题。

【总页数】3页(P19-21)
【作者】梁小青
【作者单位】海南省琼南广播电视中心发射台
【正文语种】中文
【中图分类】TN929
【相关文献】
1.DAM10kW中波广播发射机的技术特点
2.对10kW中波广播DAM发射机维护策略的思考
3.10KW中波广播DAM发射机维护策略探究
4.DAM 10 kW中波广播发射机的技术特点探讨
5.DAM10KW中波广播发射机的技术特点探讨
因版权原因，仅展示原文概要，查看原文内容请购买。

北广ZF-10C与ZF-10A 10kW DAM中波广播发射机的运行情况及异同点发表时间：2019-04-22T17:06:45.703Z 来源：《电力设备》2018年第31期作者：欧国敏王廷富[导读] 摘要：本文讲述北广10kW DAM中波广播发射运行情况及ZF-10A 10kW DAM发射机与ZF-10C 10kW DAM发射机主要异同点。

摘要：本文讲述北广10kW DAM中波广播发射运行情况及ZF-10A 10kW DAM发射机与ZF-10C 10kW DAM发射机主要异同点。

关键词 DAM 数字幅度调制调机浮动载波循环调制电缆联锁一、发射机简介ZF-10A 型10KW DAM 中波广播发射机是北广科技股份有限公司借鉴国际上各类中波发射机的先进技术，研制开发的一种运用数字技术进行调幅广播、全新的固态中波广播发射机，适用于 531～1602KHZ 中波频段播送语言和音乐节目。

它采用数字幅度调制方式，所谓数字幅度调制即将音频信号和载波所需的直流电压经过模/数变换量化成 12 比特的数字字，再对它们进行编码，使每个比特数对应控制一定数目功放模块的开通，通过各个功放模块输出电压叠加合成，最终形成与音频信号相同的包络实现调幅。

而受控制的末级功放模块是由42块输出电压相同的大台阶功放和6块输出电压为二进制关系的小台阶功放组成，因此这种调制方式也称为量化的幅度调制。

在调制度为 100%，即 m=1 时，42 个大台阶功放中开通约 36 个，即通常情况下有 6 个以上的功放作为备份，既使有损坏，也可在不停机情况下实现代换。

这就有力地保证了不停播的额定输出。

ZF-10C型10KW DAM 也是北京北广科技股份有限公司生产的全固态 10KW 数字调幅中波广播发射机，其工作原理与ZF-10A 型10KW DAM 中波广播发射机一样。

由于采用数字调制技术,有效的抑制了模拟调制难以避免的各种非线性失真,有极好的动态响应,各项电声技术指标均优于其它各类模拟调制的中波广播发射机。

Telecom Power Technology
运营探讨

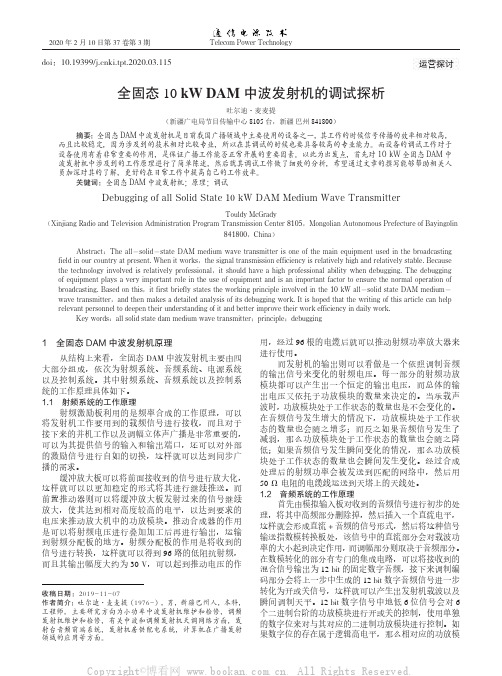

kW DAM中波发射机的调试探析
吐尔迪·麦麦提
（新疆广电局节目传输中心8105台，新疆
中波发射机是目前我国广播领域中主要使用的设备之一，
而且比较稳定，因为涉及到的技术相对比较专业，所以在其调试的时候也要具备较高的专业能力。

而设备的调试工作对于设备使用有着非常重要的作用，是保证广播工作能否正常开展的重要因素。

以此为出发点，首先对
波发射机中涉及到的工作原理进行了简单陈述，然后就其调试工作做了细致的分析，希望通过文章的撰写能够帮助相关人员加深对其的了解，更好的在日常工作中提高自己的工作效率。

中波发射机；原理；调试
Debugging of all Solid State 10 kW DAM Medium Wave Transmitter
Touldy McGrady
Xinjiang Radio and Television Administration Program Transmission Center 8105
841800，China）
The all-solid-state DAM medium wave transmitter is one of the main equipment used in the broadcasting。

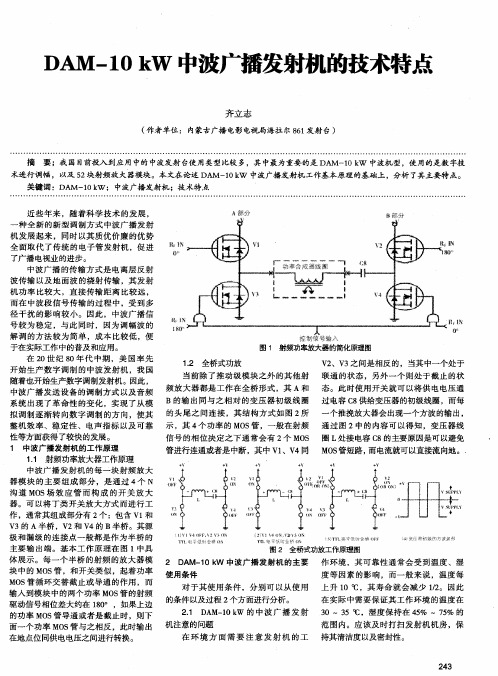

DAM-10 kW中波广播发射机的技术特点
