常见几款广播电视发射机功能特点比较分析

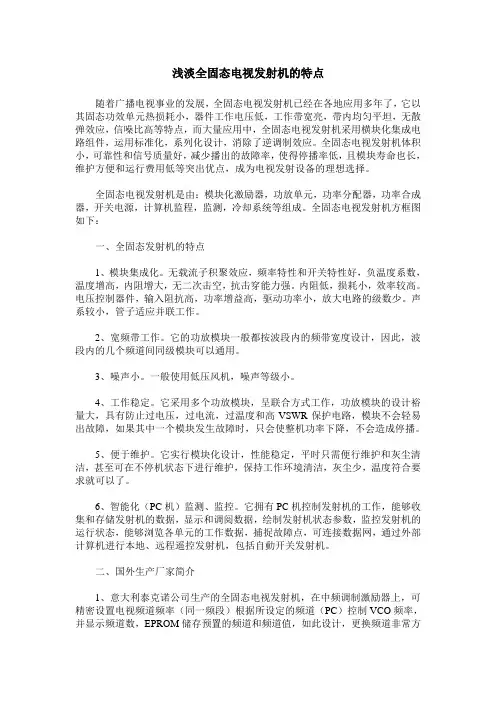

浅淡全固态电视发射机的特点随着广播电视事业的发展，全固态电视发射机已经在各地应用多年了，它以其固态功效单元热损耗小，器件工作电压低，工作带宽亮，带内均匀平坦，无散弹效应，信噪比高等特点，而大量应用中，全固态电视发射机采用横块化集成电路组件，运用标准化，系列化设计，消除了逆调制效应。

全固态电视发射机体积小，可靠性和信号质量好，减少播出的故障率，使得停播率低，且模块寿命也长，维护方便和运行费用低等突出优点，成为电视发射设备的理想选择。

全固态电视发射机是由：模块化激励器，功放单元，功率分配器，功率合成器，开关电源，计算机监程，监测，冷却系统等组成。

全固态电视发射机方框图如下：一、全固态发射机的特点1、模块集成化。

无载流子积聚效应，频率特性和开关特性好，负温度系数，温度增高，内阻增大，无二次击空，抗击穿能力强。

内阻低，损耗小，效率较高。

电压控制器件，输入阻抗高，功率增益高，驱动功率小，放大电路的级数少。

声系较小，管子适应并联工作。

2、宽频带工作。

它的功放模块一般都按波段内的频带宽度设计，因此，波段内的几个频道间同级模块可以通用。

3、噪声小。

一般使用低压风机，噪声等级小。

4、工作稳定。

它采用多个功放模块，呈联合方式工作，功放模块的设计裕量大，具有防止过电压，过电流，过温度和高VSWR保护电路，模块不会轻易出故障，如果其中一个模块发生故障时，只会使整机功率下降，不会造成停播。

5、便于维护。

它实行模块化设计，性能稳定，平时只需便行维护和灰尘清洁，甚至可在不停机状态下进行维护，保持工作环境清洁，灰尘少，温度符合要求就可以了。

6、智能化（PC机）监测、监控。

它拥有PC机控制发射机的工作，能够收集和存储发射机的数据，显示和调阅数据，绘制发射机状态参数，监控发射机的运行状态，能够浏览各单元的工作数据，捕捉故障点，可连接数据网，通过外部计算机进行本地、远程遥控发射机，包括自動开关发射机。

二、国外生产厂家简介1、意大利泰克诺公司生产的全固态电视发射机，在中频调制激励器上，可精密设置电视频道频率（同一频段）根据所设定的频道（PC）控制VCO频率，并显示频道数，EPROM储存预置的频道和频道值，如此设计，更换频道非常方便。

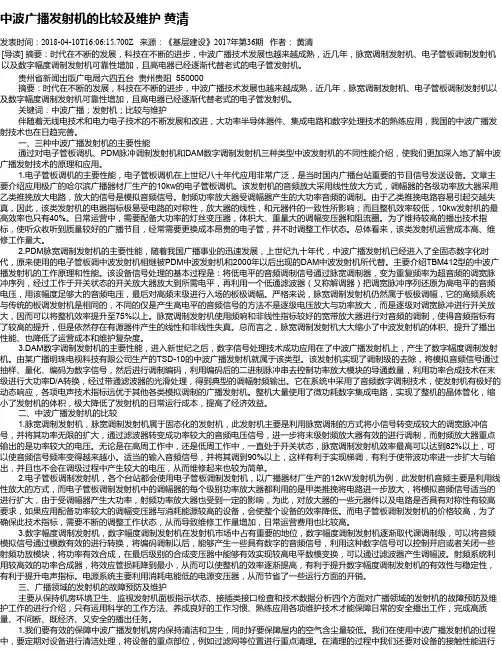

中波广播发射机的比较及维护黄清发表时间：2018-04-10T16:06:15.700Z 来源：《基层建设》2017年第36期作者：黄清[导读] 摘要：时代在不断的发展，科技在不断的进步，中波广播技术发展也越来越成熟，近几年，脉宽调制发射机、电子管板调制发射机以及数字幅度调制发射机可靠性增加，且高电器已经逐渐代替老式的电子管发射机。

贵州省新闻出版广电局六四五台贵州贵阳 550000摘要：时代在不断的发展，科技在不断的进步，中波广播技术发展也越来越成熟，近几年，脉宽调制发射机、电子管板调制发射机以及数字幅度调制发射机可靠性增加，且高电器已经逐渐代替老式的电子管发射机。

关键词：中波广播；发射机；比较与维护伴随着无线电技术和电力电子技术的不断发展和改进，大功率半导体器件、集成电路和数字处理技术的熟练应用，我国的中波广播发射技术也在日趋完善。

一、三种中波广播发射机的主要性能通过对电子管板调机、PDM脉冲调制发射机和DAM数字调制发射机三种类型中波发射机的不同性能介绍，使我们更加深入地了解中波广播发射技术的原理和应用。

1.电子管板调机的主要性能，电子管板调机在上世纪八十年代应用非常广泛，是当时国内广播台站重要的节目信号发送设备。

文章主要介绍应用极广的哈尔滨广播器材厂生产的10kw的电子管板调机。

该发射机的音频放大采用线性放大方式，调幅器的各级功率放大器采用乙类推挽放大电路，放大的信号是模拟音频信号。

射频功率放大器受调幅器产生的大功率音频的调制。

由于乙类推挽电路容易引起交越失真，因此，该类发射机的电器指标极易受电路的对称性，放大器的线性，和元器件的一致性所影响；而且整机效率较低，10kw发射机的最高效率也只有40%。

日常运营中，需要配备大功率的灯丝变压器，体积大、重量大的调幅变压器和阻流圈。

为了维持较高的播出技术指标，使听众收听到质量较好的广播节目，经常需要更换成本昂贵的电子管，并不时调整工作状态。

总体看来，该类发射机运营成本高、维修工作量大。

调频广播发射机调频发射机：是首先将音频信号和高频载波调制为调频波，使高频载波的频率随音频信号发生变化，再对所产生的高频信号进行放大、激励、功放和一系列的阻抗匹配，使信号输出到天线，发送出去的装置。

哈里斯Z系列调频全固态数字发射机，因其多功能、高效率、高稳定性，数字化程度高，维护简便，被许多发射台站采用。

01 调频发射机系统组成▪激励器▪功放单元▪无源部件：功率合成器、功率分配器、低通滤波器、定向耦合器▪配电及供电电源▪冷却系统▪计算机监控系统10KW发射机方框原理图▲02 Harris 调频广播发射机的技术特点▪输出功率范围大：2.5-10kW，最高11kW（驻波比小于1.1）。

▪IPA（中间功率放大器）采用主备份自动切换，消除了单故障停播的发生。

▪基于微处理器的控制器拥有先进的控制、故障诊断及显示功能，内置逻辑控制功能以及DIGIT 激励器和IPA（中间功率放大器）的主备切换命令。

▪RF（射频）功率放大器模块可热插拔，使发射机在不停机状态下进行维护，更换模块（仅只是降功率）。

▪宽带设计免除了从87MHz 到108MHz 之间的调节（可用于N+1 备份），使用简单的开关设置可在5 分钟内手动完成频率设置，选用外置控制器可在0.5 秒内完成频率设置。

▪快速启动设计，可以在开启命令发出后的5 秒钟内实现满功率输出。

▪多方位的风冷设计，既采用内部风机冷却，也使用外部的风冷系统。

▪发射机配置有30dB 的定向耦合器RF 取样接口，可提供精确的技术指标测量。

实物组成示意图03 Harris 调频发射机常见故障分析与处理∇发射机电源缺相故障故障现象：发射机不断重启，故障显示PS#_PHS_LS。

故障分析与处理：当存在缺相时发射机暂停工作20s，然后重新启动，如果缺相没有消除，发射机会不断重启。

对于所有的三相电源发射机来说，检测的依据是工作于直流电压的数字信号处理带通滤波器输出中的100-120Hz 的电平，这个直流电压是从每个电源Y 形绕制的次级线圈中取样得到的，电平过大会被认为是变压器基本故障或者线路故障。

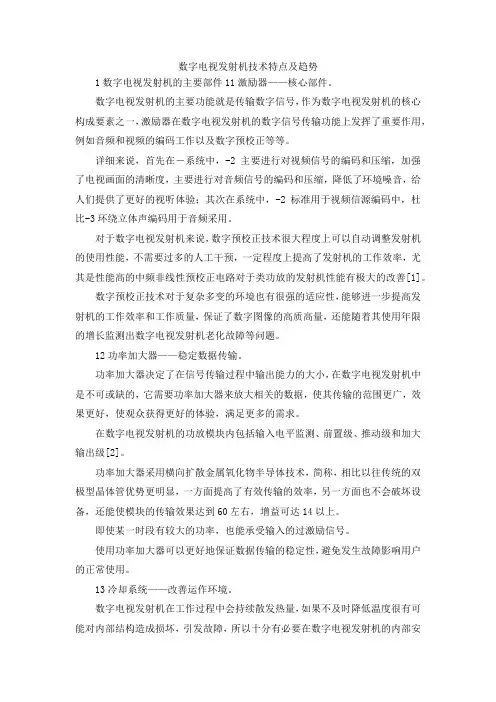

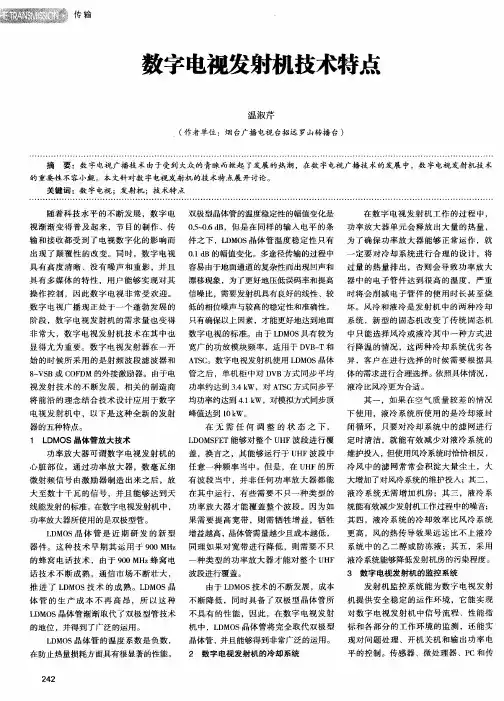

数字电视发射机技术特点及趋势1数字电视发射机的主要部件11激励器——核心部件。

数字电视发射机的主要功能就是传输数字信号，作为数字电视发射机的核心构成要素之一，激励器在数字电视发射机的数字信号传输功能上发挥了重要作用，例如音频和视频的编码工作以及数字预校正等等。

详细来说，首先在－系统中，-2主要进行对视频信号的编码和压缩，加强了电视画面的清晰度，主要进行对音频信号的编码和压缩，降低了环境噪音，给人们提供了更好的视听体验；其次在系统中，-2标准用于视频信源编码中，杜比-3环绕立体声编码用于音频采用。

对于数字电视发射机来说，数字预校正技术很大程度上可以自动调整发射机的使用性能，不需要过多的人工干预，一定程度上提高了发射机的工作效率，尤其是性能高的中频非线性预校正电路对于类功放的发射机性能有极大的改善[1]。

数字预校正技术对于复杂多变的环境也有很强的适应性，能够进一步提高发射机的工作效率和工作质量，保证了数字图像的高质高量，还能随着其使用年限的增长监测出数字电视发射机老化故障等问题。

12功率加大器——稳定数据传输。

功率加大器决定了在信号传输过程中输出能力的大小，在数字电视发射机中是不可或缺的，它需要功率加大器来放大相关的数据，使其传输的范围更广，效果更好，使观众获得更好的体验，满足更多的需求。

在数字电视发射机的功放模块内包括输入电平监测、前置级、推动级和加大输出级[2]。

功率加大器采用横向扩散金属氧化物半导体技术，简称，相比以往传统的双极型晶体管优势更明显，一方面提高了有效传输的效率，另一方面也不会破坏设备，还能使模块的传输效果达到60左右，增益可达14以上。

即使某一时段有较大的功率，也能承受输入的过激励信号。

使用功率加大器可以更好地保证数据传输的稳定性，避免发生故障影响用户的正常使用。

13冷却系统——改善运作环境。

数字电视发射机在工作过程中会持续散发热量，如果不及时降低温度很有可能对内部结构造成损坏，引发故障，所以十分有必要在数字电视发射机的内部安装冷却系统来保证发射机的正常运行。

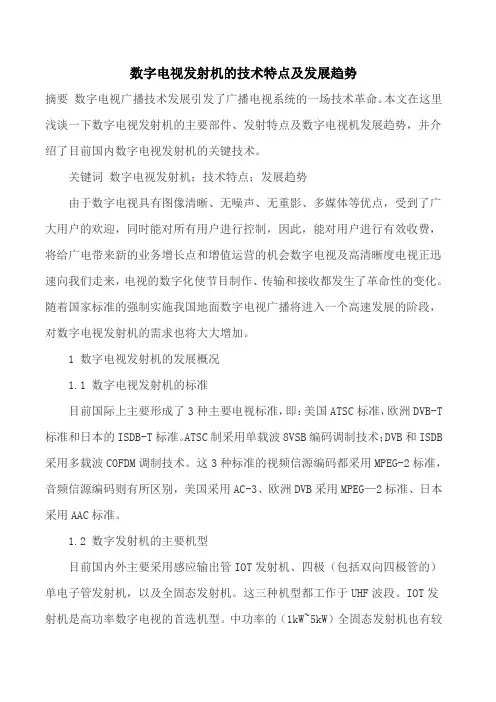

数字电视发射机的技术特点及发展趋势摘要数字电视广播技术发展引发了广播电视系统的一场技术革命。

本文在这里浅谈一下数字电视发射机的主要部件、发射特点及数字电视机发展趋势，并介绍了目前国内数字电视发射机的关键技术。

关键词数字电视发射机；技术特点；发展趋势由于数字电视具有图像清晰、无噪声、无重影、多媒体等优点，受到了广大用户的欢迎，同时能对所有用户进行控制，因此，能对用户进行有效收费，将给广电带来新的业务增长点和增值运营的机会数字电视及高清晰度电视正迅速向我们走来，电视的数字化使节目制作、传输和接收都发生了革命性的变化。

随着国家标准的强制实施我国地面数字电视广播将进入一个高速发展的阶段，对数字电视发射机的需求也将大大增加。

1 数字电视发射机的发展概况1.1 数字电视发射机的标准目前国际上主要形成了3种主要电视标准，即：美国ATSC标准，欧洲DVB-T 标准和日本的ISDB-T标准。

ATSC制采用单载波8VSB编码调制技术；DVB和ISDB 采用多载波COFDM调制技术。

这3种标准的视频信源编码都采用MPEG-2标准，音频信源编码则有所区别，美国采用AC-3、欧洲DVB采用MPEG—2标准、日本采用AAC标准。

1.2 数字发射机的主要机型目前国内外主要采用感应输出管IOT发射机、四极（包括双向四极管的）单电子管发射机，以及全固态发射机。

这三种机型都工作于UHF波段。

IOT发射机是高功率数字电视的首选机型。

中功率的（1kW~5kW）全固态发射机也有较强的竞争力。

近几年随着技术的研究和发展，国内已有几家发射机生产厂相继推出了不同特色的数字发射机。

1.3 向全固态化、自动化方向发展因发射机向大功率方向发展，而四极管、速调管等器件从某种程度上已限制了大功率发射机的发展，而全固态发射机由于功率合成技术的运用，从理论上讲发射机的输出可以像积木一样任意增加。

由于发射机的可靠性提高，发射台的无人值班，及自动开关机、遥控功能得以实现．欧美、日本等国家早己实现了发射台的无人值班。

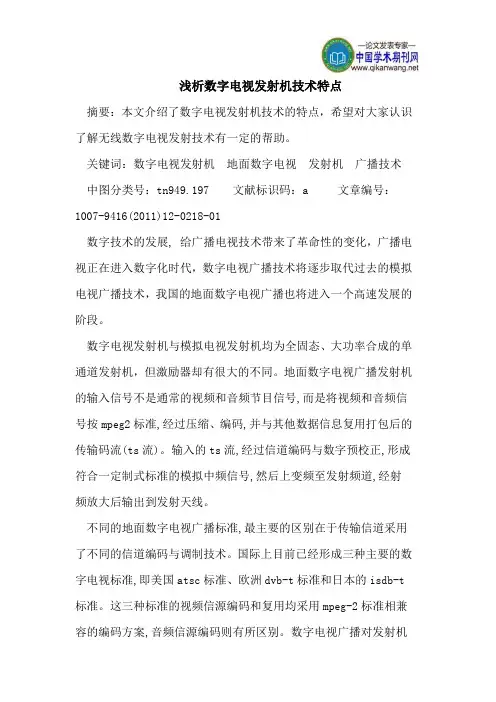

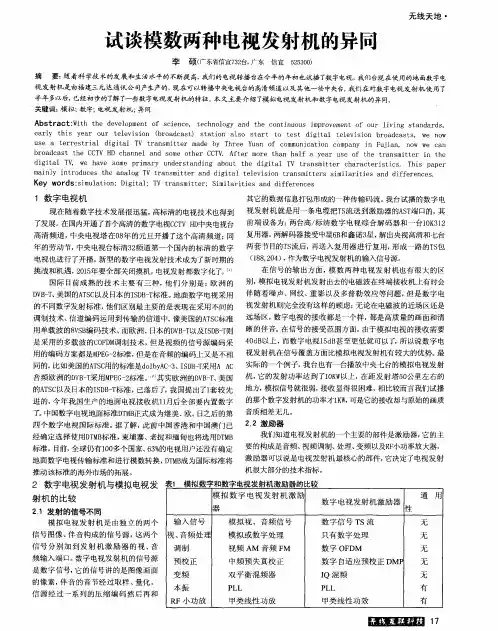

浅析数字电视发射机技术特点摘要：本文介绍了数字电视发射机技术的特点，希望对大家认识了解无线数字电视发射技术有一定的帮助。

关键词：数字电视发射机地面数字电视发射机广播技术中图分类号：tn949.197 文献标识码：a 文章编号：1007-9416(2011)12-0218-01数字技术的发展, 给广播电视技术带来了革命性的变化，广播电视正在进入数字化时代，数字电视广播技术将逐步取代过去的模拟电视广播技术，我国的地面数字电视广播也将进入一个高速发展的阶段。

数字电视发射机与模拟电视发射机均为全固态、大功率合成的单通道发射机，但激励器却有很大的不同。

地面数字电视广播发射机的输入信号不是通常的视频和音频节目信号,而是将视频和音频信号按mpeg2标准,经过压缩、编码,并与其他数据信息复用打包后的传输码流(ts流)。

输入的ts流,经过信道编码与数字预校正,形成符合一定制式标准的模拟中频信号,然后上变频至发射频道,经射频放大后输出到发射天线。

不同的地面数字电视广播标准,最主要的区别在于传输信道采用了不同的信道编码与调制技术。

国际上目前已经形成三种主要的数字电视标准,即美国atsc标准、欧洲dvb-t标准和日本的isdb-t 标准。

这三种标准的视频信源编码和复用均采用mpeg-2标准相兼容的编码方案,音频信源编码则有所区别。

数字电视广播对发射机的最基本要求是功率放大器应有足够高的功率增益;要求放大器具有高线性、宽动态范围,即数字调制信号在动态峰值范围内时,发射机仍有良好的线性;发射机应有足够高的频率精度和频率稳定度、低的相位噪声,以保证被传输信号具有尽可能低的误码率和信杂比。

数字电视发射机的额定输出功率按平均功率规定。

这就要求数字电视发射机的末级功放应能在平均功率比峰值功率低得多的情况下高效率应用。

发射机的末级功放通常采用ab类线性放大器。

ab类放大器的效率高,但线性较差,需要有中频预校正措施改善放大器的线性。

数字电视发射机的机型,国外目前主要有采用感应输出管的i.o.t发射机、采用四极管包括双向四极管(diacrode)的单电子管发射机以及全固态发射机。

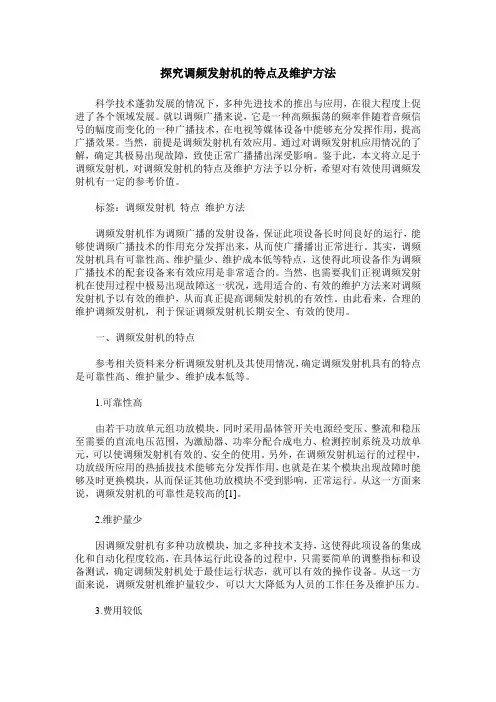

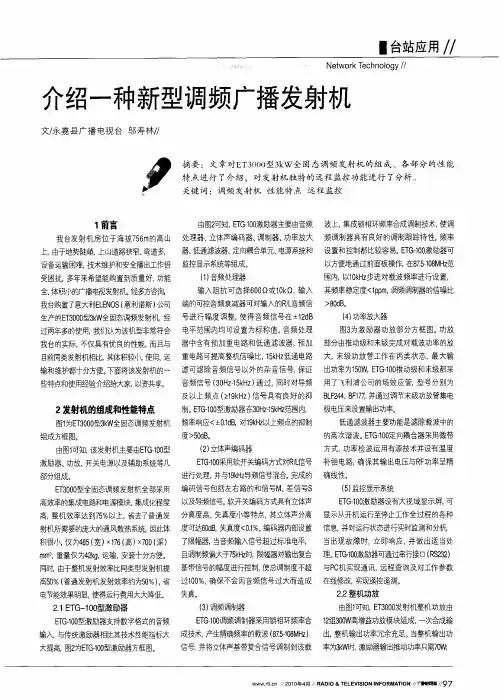

探究调频发射机的特点及维护方法科学技术蓬勃发展的情况下，多种先进技术的推出与应用，在很大程度上促进了各个领域发展。

就以调频广播来说，它是一种高频振荡的频率伴随着音频信号的幅度而变化的一种广播技术，在电视等媒体设备中能够充分发挥作用，提高广播效果。

当然，前提是调频发射机有效应用。

通过对调频发射机应用情况的了解，确定其极易出现故障，致使正常广播播出深受影响。

鉴于此，本文将立足于调频发射机，对调频发射机的特点及维护方法予以分析，希望对有效使用调频发射机有一定的参考价值。

标签：调频发射机特点维护方法调频发射机作为调频广播的发射设备，保证此项设备长时间良好的运行，能够使调频广播技术的作用充分发挥出来，从而使广播播出正常进行。

其实，调频发射机具有可靠性高、维护量少、维护成本低等特点，这使得此项设备作为调频广播技术的配套设备来有效应用是非常适合的。

当然，也需要我们正视调频发射机在使用过程中极易出现故障这一状况，选用适合的、有效的维护方法来对调频发射机予以有效的维护，从而真正提高调频发射机的有效性。

由此看来，合理的维护调频发射机，利于保证调频发射机长期安全、有效的使用。

一、调频发射机的特点参考相关资料来分析调频发射机及其使用情况，确定调频发射机具有的特点是可靠性高、维护量少、维护成本低等。

1.可靠性高由若干功放单元组功放模块，同时采用晶体管开关电源经变压、整流和稳压至需要的直流电压范围，为激励器、功率分配合成电力、检测控制系统及功放单元，可以使调频发射机有效的、安全的使用。

另外，在调频发射机运行的过程中，功放级所应用的热插拔技术能够充分发挥作用，也就是在某个模块出现故障时能够及时更换模块，从而保证其他功放模块不受到影响，正常运行。

从这一方面来说，调频发射机的可靠性是较高的[1]。

2.维护量少因调频发射机有多种功放模块，加之多种技术支持，这使得此项设备的集成化和自动化程度较高，在具体运行此设备的过程中，只需要简单的调整指标和设备测试，确定调频发射机处于最佳运行状态，就可以有效的操作设备。

GME1114型全固态电视发射机的功能特点和运行使用情况陈士军;董新霞;贺爱民;鲁方林
【期刊名称】《电视技术》
【年(卷),期】2004(000)006
【摘要】荆州电视台是一家地市级中心台，现已有10kW电视发射机4台套，10kW调频广播发射机2台套，3kW调频广播发射机2台套，1kW电视发射机3台套，分别用于转播荆州台自办节目和省台、中央台广播电视节目。

荆州台为适应新技术发展，目前已进行了全面固态化改造和全固态化升级。

其
【总页数】3页(P58-59,64)
【作者】陈士军;董新霞;贺爱民;鲁方林
【作者单位】荆州电视台,湖北,荆州,434100;荆州电视台,湖北,荆州,434100;荆州电视台,湖北,荆州,434100;荆州电视台,湖北,荆州,434100
【正文语种】中文
【中图分类】TN948.53
【相关文献】
1.KFD——Ⅲ813VHF型1KW全固态电视发射机功能特点与维护 [J], 张柏峰;王桂凤;毕思河
2.C338与AC238络筒机功能特点和使用情况的比较分析 [J], 顾进
3.MRA-1型锚杆扩底机具的结构特点及使用情况 [J], 李洪
4.最新VHF／UHF PCN—1600／PCU—1100系列全固态电视发射机的功能和特
点 [J], 张学田;裘冠村
5.分米波全固态电视发射机及其彩色均衡器组件的功能和特点 [J], 申桥生
因版权原因，仅展示原文概要，查看原文内容请购买。

▲THE TRANSMISSION传输246地面数字电视发射机技术特点及日常维护张红玉（作者单位：黑龙江人民广播电台九一七台）摘　要：激励器和放大器是整个发射机的核心，是信号得以正常传输的关键，因此在进行维护时应当着重检查两者的工作情况。

激励器和放大器具备一定的自我保护能力，当出现功率过载等问题时就会激活自动报警装置，而其灵敏度极易受到大气湿度和密度的影响，因此本文对地面数字电视发射机技术特点及日常维护展开论述。

关键词：数字电视发射机；技术特点；维护近年来，数字电视在我国得到了全面普及，这一成果得益于数字电视发射机的稳定运行。

做好地面数字电视发射机的日常维护工作有助于保证发射机稳定运转，保证电视信号发射质量。

数字电视发射机凭借其信号稳定、性能突出等优势得到了广大观众的认可。

熟知发射机的基本构造，明确发射机技术特点，完善日常维护操作，是我国数字电视体系化发展的重要保障。

１　地面数字电视发射机系统组成随着数字化水平的提升，我国电视发射机经历了从模拟机向数字发射机的转变，这一转变从根本上改变了我国有线电视信号传输质量[1]。

新型数字电视发射机还具备一定的自动化运行能力，在远程监控体系与智能控制体系的辅助下，我国数字电视体系逐步完善。

最新一代的地面数字电视发射机主要由射频、散热、监控、供电四大部分组成。

射频系统主要包括调制器、激励放大单元、主控单元构成，发挥着信号转变、频率转变以及射频作用。

监控部分采用监控板对重要电气原料的电流、电阻大小进行实时监测，并将监测结果反馈到主控单元中的显示器上。

此外，数字发射机还具备良好的散热性能，在冷却系统的辅助下，具备持续射频、调频能力。

发射机还能够根据具体需求进行发射频率的自动切换。

在发射机运行时，主要模块的运行情况动态呈现在主控板上的可触摸显示屏上。

主控单元具备对发射机输出功率和发生功率进行采集的能力。

２　地面数字电视发射机技术特点２．１　能源利用率高，低功耗地面数字电视发射机采用低速耗功率合成器，可以将功率的耗损降到最低。

调频广播发射机的固定调频与偏置调频技术比较调频广播发射机是广播电台中不可或缺的设备之一，它们用于将音频信号转换为无线电信号，通过空中传播以使广播内容传送到接收设备上。

在广播行业中，有两种常见的调频技术，即固定调频和偏置调频。

本文将对这两种调频技术进行比较，并讨论它们各自的特点和适用场景。

固定调频是一种传统的调频技术，它将音频信号直接转换为无线电信号并调制到载波频率上。

这意味着在整个调频过程中，载波频率的变化是固定的，并且不会随着音频信号的强度或频率的变化而改变。

这种调频技术简单易于实现，并且在特定的频率范围内可以提供较好的音频质量和传输稳定性。

然而，固定调频的主要缺点是它无法适应音频信号频率范围的变化，因此可能会导致失真或信号丢失。

此外，由于固定调频技术具有固定的幅度调制和频率调制参数，它无法提供灵活的调频效果。

与固定调频相反，偏置调频是一种更先进的调频技术，它可以根据音频信号的特性动态地改变载波频率的偏移量。

在偏置调频中，载波频率的变化取决于音频信号的强弱和频率的变化，以实现更准确的调频效果。

具体而言，偏置调频通过动态地调整峰值偏置和频率偏置来保持音频信号的完整性和稳定性。

这种调频技术可以提供更高的音频质量和传输稳定性，并且能够适应不同的音频信号频率范围，从而减少失真和信号丢失的风险。

与固定调频相比，偏置调频具有更高的频带利用率和更低的功耗。

由于偏置调频可以根据音频信号的特性来调整载波频率，所以它可以更有效地利用无线电频谱的频带资源。

此外，由于偏置调频可以动态地调整频率偏移量，它可以减少无线电发射设备的能量消耗，从而降低其运行成本。

然而，偏置调频技术也存在一些挑战和限制。

首先，相比于固定调频，偏置调频的设计和实现相对复杂。

它需要更多的硬件资源和算法支持，以实现动态调频控制。

其次，尽管偏置调频可以提供更高的音频质量和传输稳定性，但由于其复杂性，可能存在一些不稳定性和非线性失真的问题。

此外，偏置调频技术也需要较高的计算资源来处理音频信号的特性，并动态地调整载波频率的偏移量。
