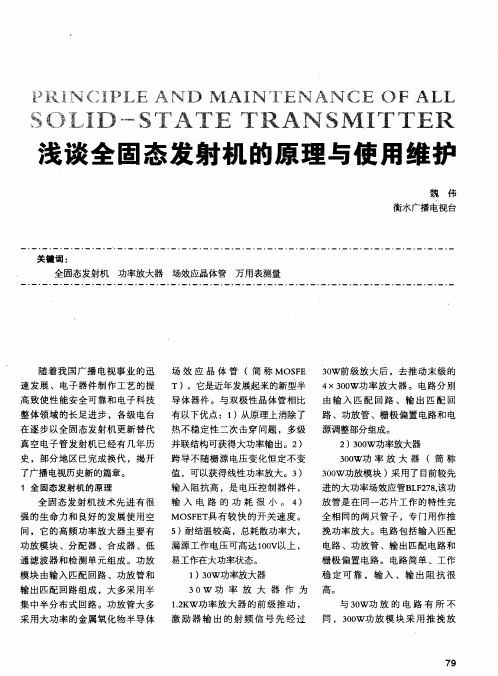

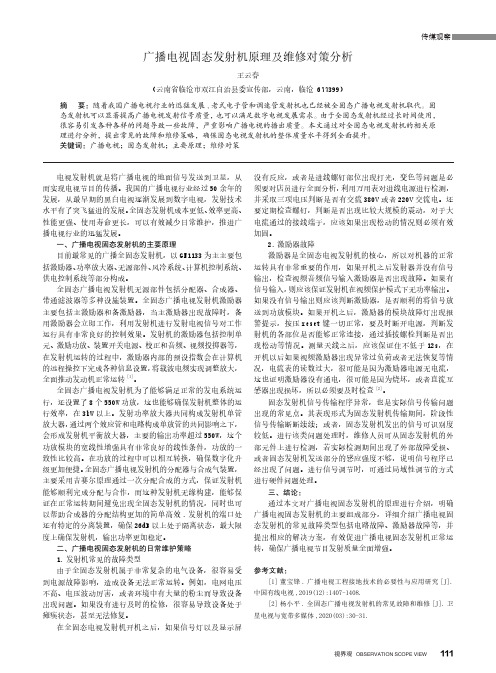

传媒观察111视界观OBSERVATION SCOPE VIEW广播电视固态发射机原理及维修对策分析王云春（云南省临沧市双江自治县委宣传部，云南，临沧 677399）摘 要：随着我国广播电视行业的迅猛发展,老式电子管和调速管发射机也已经被全固态广播电视发射机取代。
固态发射机可以显著提高广播电视发射信号质量，也可以满足数字电视发展需求。
由于全固态发射机经过长时间使用，很容易引发各种各样的问题导致一些故障，严重影响广播电视的播出质量。
本文通过对全固态电视发射机的相关原理进行分析，提出常见的故障和维修策略，确保固态电视发射机的整体质量水平得到全面提升。
关键词：广播电视；固态发射机；主要原理；维修对策电视发射机就是将广播电视的地面信号发送到卫星，从而实现电视节目的传播。
我国的广播电视行业经过50余年的发展，从最早期的黑白电视逐渐发展到数字电视，发射技术水平有了突飞猛进的发展。
全固态发射机成本更低、效率更高、性能更强、使用寿命更长，可以有效减少日常维护，推进广播电视行业的迅猛发展。
一、广播电视固态发射机的主要原理目前最常见的广播全固态发射机，以GN1133为主主要包括激励器、功率放大器、无源部件、风冷系统、计算机控制系统、供电控制系统等部分构成。
全固态广播电视发射机无源部件包括分配器、合成器、带通滤波器等多种设施装置。
全固态广播电视发射机激励器主要包括主激励器和备激励器，当主激励器出现故障时，备用激励器会立即工作，利用发射机进行发射电视信号对工作运行具有非常良好的控制效果。
发射机的激励器包括控制单元、激励功放、装置开关电源、校正和音频、视频投掷器等，在发射机运转的过程中，激励器内部的预设指数会在计算机的远程操控下完成各种信息设置，将载波电频实现调整放大，全面推动发动机正常运转[1]。
全固态广播电视发射机为了能够满足正常的发电系统运行，还设置了8个550W 功放，这也能够确保发射机整体的运行效率，在3kW 以上。
广播电视固态发射机原理与维修提纲：一、广播电视固态发射机的原理二、广播电视固态发射机的维修技术三、广播电视固态发射机的故障排除四、广播电视固态发射机的维护保养五、广播电视固态发射机的未来发展趋势一、广播电视固态发射机的原理广播电视固态发射机是一种能够将电能转化为无线电波并向外传播的设备。
其原理是通过输入电源电能，使晶体管等半导体器件开始振荡，并将振荡信号送入功率放大器。
功率放大器将振荡信号输出并放大，以达到传输的目的。
广播电视固态发射机的核心器件是半导体晶体管。
晶体管是一种半导体元件，具有放大、开关、调节电压等功能。
固态发射机的晶体管通常采用高功率、高频率的金属氧化物半导体场效应晶体管（MOSFET）或氮化硅（GaN）晶体管。
二、广播电视固态发射机的维修技术广播电视固态发射机是高频电子设备，需要专门的技术人员进行维修。
其维修技术主要包括以下几个方面：（1）掌握电路原理和设备结构特点，熟悉各个功能模块的工作原理和特点，了解设备的使用环境和特殊要求。
（2）掌握基本的测量手段和仪器。
可以使用常用的参量测试仪器，如频谱分析仪、示波器、射频信号发生器等。
（3）掌握故障排除的方法和技巧。
应学会对设备进行系统化的故障排查和分析，能够从维修人员的角度来解读设备信号和报警信息。
（4）具备高超的手工技能和专业知识。
能够对设备进行精细的维修和调整，同时能够根据设备的特点灵活运用各种技巧，解决设备中的故障。
三、广播电视固态发射机的故障排除广播电视固态发射机可能会出现各种故障，需要进行系统化的故障排查和分析。
主要的故障类型有：（1）电源故障。
如果电源故障，电流和电压的稳定性会受到影响。
可以使用万用表等仪器来检查电源的电流和电压，判断是否出现异常。
（2）管路故障。
管路故障会导致功率放大器的功率输出不稳定，或连续振荡。
可以使用频谱分析仪等仪器，对管路进行分析，找出并排除故障。
（3）温度问题。
固态发射机工作时发热量较大，如果散热不良会导致故障。
浅析GME13C全固态电视发射机原理及常见故障维修GME1113C是一款全固态电视发射机，它使用了固态元器件作为主要工作原件，以实现电视信号的发射。
在浅析GME1113C的工作原理和常见故障维修之前，我们先来了解一下全固态电视发射机的基本原理。
全固态电视发射机的工作原理基于调频技术，它主要由以下几部分组成：调频发射模块、信号处理模块、功率放大模块和天线系统。
调频发射模块是全固态电视发射机的核心部件，它负责将输入的音视频信号进行调制和频率转换，形成符合广播电视标准的调频信号。
调频发射模块基于固态元件（如晶体管）的调制和频率变换性能，实现信号的调整和转换。
功率放大模块负责将调频发射模块输出的调频信号进行功率放大，以满足信号传输的要求。
它基于功率放大器的原理，将低功率的调频信号放大到足够的功率，以便通过天线传输到接收设备。
天线系统是全固态电视发射机中非常重要的组成部分，它主要负责将经过处理的调频信号通过无线方式传输到接收设备。
天线系统通过发送天线向周围空间辐射调频信号，使接收设备能够接收到信号并进行解调。
常见故障维修方面，全固态电视发射机的故障主要有以下几种：1.信号传输中断：可能是由于信号源接线松动、天线线路断开或功率放大器故障等原因导致的。
可以通过检查接线和更换故障元件来进行维修。
2.功率放大不足：可能是由功率放大模块故障导致的。
可以通过检查放大电路和更换故障元件来进行维修。
3.信号质量下降：可能是由于信号处理模块故障或调频发射模块故障导致的。
可以通过检查处理电路和调频模块电路，进行故障排查和维修。
4.发射频率偏移：可能是由于调频发射模块频率调整电路出现问题导致的。
可以通过检查调频模块电路来进行维修。
维修全固态电视发射机的过程需要具备一定的电子技术知识和维修技能。
在维修过程中，需要先根据故障现象进行故障排查，然后逐步检查相关电路和元件，找出故障原因，并修复或更换故障元件。
综上所述，GME1113C全固态电视发射机的工作原理是基于电视信号调频技术的，并通过固态元器件实现信号的处理、调制和放大，最终通过天线系统将信号传输到接收设备。
全固态广播电视发射机的使用与维护一、全固态广播电视发射机的使用1.设备安装：(1)安装全固态广播电视发射机时，应选择开阔、通风好、无干扰的场地，避免与其他无线设备在频率上有交叉干扰。
(2)在设备安装前，应先检查供电电源是否符合设备的要求，确保供电电压稳定，接地良好。
(3)安装前，应先仔细阅读设备的安装手册，按照要求进行安装。
2.连接调试：(1)将全固态广播电视发射机与前端设备（如编码器、调频器等）按照正确的顺序和方法进行连接。
(2)设置好发射机的频率、功率和调制等参数，确保其与其他系统设备的参数一致。
(3)进行初次调试时，可以逐步提高发射机的输出功率，注意观察系统的工作状态，确保正常运行。
3.日常使用：(1)在正常使用过程中，应定期检查全固态广播电视发射机的各个部分是否有松动、脱落或电连接不良等情况，及时进行处理。
(2)当发现设备工作异常时，应及时停机检修，排除故障。
(3)定期进行设备的维护，清理设备内部的灰尘和杂物，保持设备的散热良好，避免过热。
二、全固态广播电视发射机的维护1.清洁保养：定期对设备进行清洁保养，清理设备内部的灰尘和杂物，可使用专门的吹风机、刷子等工具进行清理。
同时，要注意不损坏设备内部的电子元件和线路。
2.散热系统：3.功放模块：定期检查功放模块是否正常，观察指示灯是否正常亮起，并通过外接设备进行功放模块的测试，以确保其工作正常。
4.过滤器：5.安全检查：定期进行设备的安全检查，检查各个部件的连接是否牢固、接地是否良好，以及设备的防雷保护措施是否有效。
综上所述，全固态广播电视发射机的使用与维护需要定期检查设备的各个部分和功能，做好清洁保养、散热系统、功放模块、过滤器与安全检查等工作。
只有做好这些工作，才能确保全固态广播电视发射机的正常运行和使用寿命的延长。
全固态电视发射机工作原理与检修研究摘要：本文首先阐述了全固态电视发射机的工作原理,并从日常检修和常见故障检修两个方面阐述电视发射机的检修工作。
关键词：全固态电视发射机工作原理维修电视发射机作为电视广播地面信号覆盖的主要设备,从二十世纪种中期以来,经历了若干个发展阶段,从黑白到彩色,从模拟到数字,从电子管到速调管再到现在的全固态,这是非常大的飞跃。
近年来,随着数字技术和网络通讯技术的普及,电视发射机取得了更快速度的发展,呈现出自动化、智能化、固态化和单通道等发展趋势。
电子管发射机存在信息传输失真、整机效率低、工作寿命短、运行成本高的不足,全固态发射机克服了这些方面的缺陷,具有性价比高、工作效率高、节约用电、稳定性和安全性好、维护检修便捷等方面的优点,在现代电视广播中得到广泛应用。
1、全固态电视发射机工作原理1.1 发射机的系统组成全固态电视发射机主要由激励器、功率分配器、功率放大器、功率合成器、监控单元、调谐滤波器、开关电源和冷却系统八大部分组成。
电视发射机工作原理是:视频和音频信号先进入主激励器或备激励器进行编码,然后传送到切换器进行信号处理,之后切换器将处理后的信号通过功率分配器分为八路输出,分别去推动末级功率放大器,再经由功率合成器将所有的信号合成一路射频信号输出,由于信号有不同的频率谐波,所以还要经过带通滤波器进行处理之后最经定向耦合器送到天线发射出去。
图1 功放器原理图1.2 各系统组成部分的工作原理(1)激励器;激励器可以进行图像、音影的传输功能,内设图像调幅、伴音调频、频道滤波以及频率转换等功能电路,可以进行群时延失真校正和非线性校正。
激励器中有中频和射频AGC控制电路,前者可以保证非线性校正实现比较好的效果,后者则可以稳定激励器的输出电平。
图像中频和伴音中频都采用锁相环频率的方式合成,并与内外部的参考频率进行严格锁定,这样可以保证相位噪音小、频谱纯度高,可以方便频道的转换。
激励器输出使用甲类宽带放大,线性好,工作的稳定性较强。
广播电视固态发射机原理及维修策略广播电视固态发射机是电视电台发射的核心设备之一，具备高功率、高效率、低噪声等优点，能够保障广播电视信号的传输质量与广播电视节目的播放效果。
本文将介绍广播电视固态发射机的工作原理及维修策略。
广播电视固态发射机，即采用半导体器件（功率晶体管、可控硅等）作为放大器的发射机。
其工作原理基于放大器的工作原理，放大器通过将信号电压、电流增大放大器增益倍数，来达到放大信号强度的目的。
在广播电视固态发射机中，前置级、中间级、输出级都采用功率晶体管放大器，发射机需要经过调制、放大、滤波等多个步骤，最终输出高强度的射频信号。
广播电视固态发射机的信号处理步骤如下：(1) 信号输入：广播电视信号由天线或光纤输入到发射机，信号经由滤波器滤波后进入发射机的调制器。
(2) 调制：调制器是广播电视固态发射机中的重要模块，其作用是将输入信号进行调制，调制成高频信号。
(3) 中间级放大：调制完成后，信号进入发射机的中间级功率放大器，放大器作用是将信号的功率提高，然后将信号送往输出级。
(5) 滤波：完全功率放大后，信号会产生很多谐波，会对输出造成干扰。
因此，广播电视固态发射机使用滤波器来滤掉谐波信号，以减少对输出带宽的影响。
广播电视固态发射机作为广播电视信号的核心设备之一，其的稳定性和可靠性必须得到保障。
因此，在使用过程中，我们需要采取一些措施来确保它的正常运行。
1. 定期检查固态发射机的温度、电压和信号质量。
这些参数的监测可帮助我们预防机器的故障发生及发现故障。
2. 做好防雷接地工作。
应对固态发射机进行防雷接地，以防止雷电对设备造成不良影响。
3. 调整固态发射机的参数。
业界建议定期对固态发射机参数进行调整，使其能够更好地适应发射信号的变化。
4. 提高设备防护。
通过降低机器的工作温度，提高设备可靠性。
此外，应配置备用电源供电，在停电或异常条件下确保设备正常后自动切换到备用电源。
5. 做好机器的维护工作。
全固态电视发射机的原理与维护
发表时间：2012-07-13T11:01:56.330Z 来源：《时代报告（学术版）》2012年5月（下）供稿作者：姜志辉
[导读] 对全固态电视发射机而言，重视发射机的运行指标，本着维护维修同等重要的原则，才能让发射机健康运行。
姜志辉（虞城县广播电视局，河南虞城 476300）
中图分类号：TN948.53 文献标识码：A 文章编号：1033-2738（2012）05-0337-01
摘要：随着高频大功率器件技术的日益先进，全固态电视发射机逐步成为电视发射领域的主力军。
全固态电视发射机具有功率高、技术先进、性能稳定的优点，逐步代替了传统的电子管发射机。
得益于机器部件的更新换代，加强对全固态电视发射机的维护具有巨大的现实意义。
本文首先详细阐释了全固态电视发射机的运行原理，进而从多个方面入手强化了对全固态电视发射机的维护。
关键词：全固态；电视发射机；维护
一、前言
随着当前科学技术和信息技术的发展，电视发射机也经历了半个多世纪的发展演进，经历了从模拟到数字、从黑白到彩色、从电子管到全固态的发展阶段。
电视发射机作为地面电视广播无线覆盖主要设备，对无线广播的发展起到了重要的作用。
近年来，电视发射机发展速度很快，总的趋势是朝着高可靠、高功率、高效率和数字化、固态化、自动化方向发展。
本文主要探讨全固态发射机的工作原理出发，进而分析了对全固态发射机的维护，为全固态发射机的进一步发展奠定了重要的基础。
二、全固态电视发射机的运行原理
由于全固态电视发射机具有功率高、技术先进、性能稳定等多种优点，它逐步成为电视发射机市场中的主流。
全固态电视发射机采用了模块化的设计思想，采用双激励器冗余、模块化的功率放大器合成技术和完善的自动监控系统，进而为全固态电视发射机的高性能提供了重要的前提。
全固态电视发射机主要有：激励器、无源部件、功率发达器、计算机监控和风冷系统等几个方面组成。
本文主要是从计算机监控单元、电视激励器、功放、冷却系统等几个方面详细阐释了全固态电视发射机的工作原理。
1.计算机监控系统单元。
在全固态电视发射机的内部，每一个工作单元都有与该单元相互连接的模块，这个模块的主要作用就是对各部件的内部参数进行监控和测量。
同时，在系统内部还有一个独立的主控单元对系统的各个参数进行测量，收集相应的数据并进行分析。
随着科技的不断发展，智能化监控单位发展起来。
智能化监控单元负责主机和各功能组件的集中管理，实现发射机控制、显示功能。
该系统集检测技术、控制技术和通信技术于一体，对发射机实施本地或远程监控，具有状态显示、参数设置、运行记录、故障告警保护、自动开/关机、主/备激励器切换、主/备发射机倒换等功能。
2.电视激励器的运行原理。
电视激励器是发射机的核心部件，具有自我调整和自我保护的特征。
通常情况下，电视激励器主要是用音中频调制器、视中频调制器、互调校正、群延时校正、激励功放、控制主控单元以及开关电源等组成。
在电视激励器运行的过程中，电视激励器主要是将信源部分送来的视/音频信号调制到指定频道载波上，并放大到一定电平去推动功率放大器。
电视激励器具有较高的图像、伴音传输性能，内置视频箝位、白限幅、图像调幅、伴音调频、残余边带滤波、频率变换、频道滤波、功率放大等功能电路，具有完善的群时延予校正和非线性予校正功能。
3.功放单元的运行原理。
功放单元也是全固态电视发射机的重要组成部件，功放单元一般是由功放模块、合成器、分配器等几个部分组成，具有互换性强、通用型好的优点。
在功放单元内，通常有液晶显示屏和监控器，能够直观地了解功放单元的反射与输出功率、工作温度和电压等情况，能够及时检测固态电视发射机运行过程中存在的故障，然后自动地把信息传送给主机监控单元。
功率分配与合成是固态发射机的不可缺少的方面，该系列产品大多数情况下是采用3dB耦合器、威尔金森分配网络和吉赛尔分配网络等形式。
三、对全固态电视发射机的维护
1.对发射机控制单元的维护。
在发射机的运行过程中，对控制单元的维护非常重要。
通常情况下，除尘和接点维护是全固态电视发射机控制部分的日常维护的主要方面。
每周至少要有一次对控制单元进行检修，首先，要用高压风枪进行除尘，紧接着仔细检查控制单元的各个接点，看看每个接点之间的连接情况，有无松动。
如果控制单元的接点出现了松动的情况，就应该进行及时的维修和处理；最后，认真检查各种控制线及电源线有无破损现象，进行更换或做相应处理，从而保证控制单元的稳定健康运行。
2.对发射机冷却单元的维护。
对全固态电视发射机而言，冷却系统的正常运行是发射机能否正常工作的保证。
全固态电视发射机和大部分电子管发射机一般都是采用风冷的散热形式，所以说，加强对冷却系统的维护意义十分重大。
除尘是冷却系统日常维护的主要手段，工作人员应该,经常检查滤尘网表面灰尘情况，要对灰尘进行及时的清理，同时要定期对滤尘网进行清洗和替换。
如果在空气比较污浊的环境下使用发射机，应该更加频繁的对滤尘网进行清洗，保证滤尘网的干净，保证冷却单元通风的流畅性。
3.强化对发射机运行温度的维护。
在全固态电视发射机的运行中，为提高散热效率，可以调整功率放大器的工作状态，提高功放的输出效率，减小功放管的漏极热损耗；在更换功放管时，应使功放管与散热片接触良好，以减小管壳与散热片之间的热阻，并且在安装功放管时，在管子底座与散热片之间涂以传热性能良好的硅脂，以避免管壳与散热片接触处凹凸不平造成的接触不良。
对于机器内部部件密集的空间，要定期清扫周围的灰尘，确保通风顺畅，冷却效率高，最大程度的避免因局部温升造成的工作温度过高，引起机器的故障。
4.加强对发射机运行的预防性维护
预防性维护是任何电子电器设备安全运行的重要保证。
对全固态电视发射机而言，重视发射机的运行指标，本着维护维修同等重要的原则，才能让发射机健康运行。
加强值机值班制度落实，要求值机人员定时巡机抄表，掌握机器运行的原始数据，作为维护机器设备的技术资料。
完善周检、月检、年检制度，定期清洗滤尘网和对机器除尘。
利用扫频仪、功率计、示波器等常用的测试仪器，定期对机器设备
的性能、参数进行测试，确保全固态电视发射机工作在正常状态。
参考文献：
[1]董方明.全固态电视发射机性能的分析[J].科技传播，2010年第10期
[2]杨卫东，李军华，魏洁.浅谈全固态电视发射机的日常维护[J].西部广播电视，2006年第8期
[3]王建亚.对全固态电视发射机性能及其运行条件的探讨[J].内蒙古广播与电视技术，2007年第9期
[4]林逸峰.全固态电视发射极功放模块AV-152的原理分析与故障检修[J].东南传播，2007年第7期。
