第六章 液压阀 - 副本

第六章 液压阀知识汇总

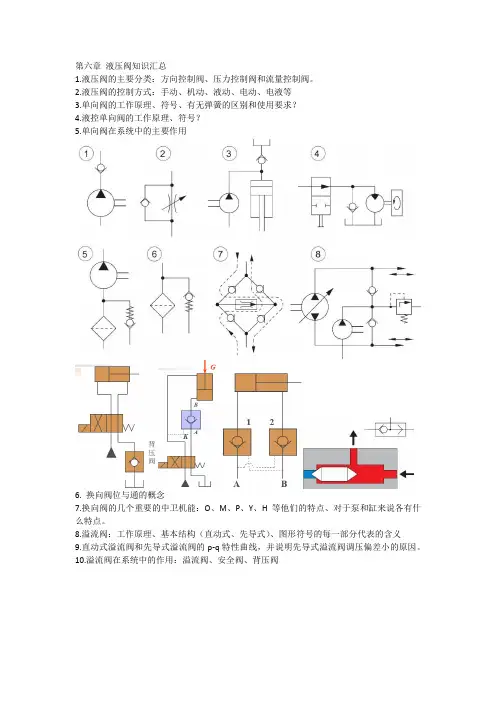

1.液压阀的主要分类：方向控制阀、压力控制阀和流量控制阀。

2.液压阀的控制方式：手动、机动、液动、电动、电液等

3.单向阀的工作原理、符号、有无弹簧的区别和使用要求？

4.液控单向阀的工作原理、符号？

5.单向阀在系统中的主要作用

6. 换向阀位与通的概念

7.换向阀的几个重要的中卫机能：O、M、P、Y、H等他们的特点、对于泵和缸来说各有什么特点。

8.溢流阀：工作原理、基本结构（直动式、先导式）、图形符号的每一部分代表的含义

9.直动式溢流阀和先导式溢流阀的p-q特性曲线，并说明先导式溢流阀调压偏差小的原因。

10.溢流阀在系统中的作用：溢流阀、安全阀、背压阀

溢流阀 安全阀 远程调压

多级调压 系统卸荷功能（上面两个图的区别？）

上面两个图的区别，如何使用？

11.多级压力的判断，P162,6-6,6-7

12.减压阀工作原理、结构、图形符号（直动式、先导式）

13.在入口压力一定的情况下，判断减压阀的p-q特性曲线

14.减压阀与溢流阀的对比：

1）减压阀出口压力控制型，溢流阀是入口压力控制型

2）减压阀的阀口常开，溢流阀的阀口常闭

3）减压阀一般有单独的泄油口，溢流阀一般经内部泄油

4）两个都具有遥控口

15.P163,6-9

16.顺序阀的结构和工作原理

17.顺序阀的作用

·ATPB

顺序动作回路，如何工作？ 平衡回路，如何工作？

18.流量控制阀：节流阀和调速阀，工作原理、结构、符号，尤其是调速阀的详细符号，P136，图6-36

19. 为什么要用到节流阀？

20.节流阀的压力特性

21.节流阀的流量特性

22.调速阀

二通调速阀

三通调速阀

23.P163,6-11,6-12

第 1 页 共 17 页 课 时 授 课 计 划

授课日期

班 别

题 目 第六章 液压辅助元件

目

的

要

求 ➢ 掌握油箱的结构及功用

➢ 掌握滤油器的结构及原理

➢ 掌握蓄能器的原理

➢ 掌握密封圈的功用及种类

重

点

滤油器的结构及原理

难

点

蓄能器的原理

教 具 课本 教 学 方 法 课堂教学

报

书

设

计 第六章 液压辅助元件

第一节 滤油器

第二节 蓄能器

第三节 油箱

第四节 其他辅件

第 2 页 共 17 页 教学过程：

复习：1、液压阀的分类及基本要求

2、方向控制阀的分类及各种方向控制阀的特性及原理

3、压力控制阀的分类及各种方向控制阀的特性及原理

4、流量控制阀的分类及各种方向控制阀的特性及原理

5、液压阀的选择与使用

新 课：

第六章 液压辅助元件

第一节 滤油器

一、滤油器的功用及分类

1、液压油的污染度等级和污染度等级的测定

固体颗粒污染等级代号由斜线隔开的两个标号组成：第一个标号表示1mL工作介质中大于5的颗粒数，第二个标号表示1mL工作介质中大于15的颗粒数。颗粒数与其标号的关系见表6-1。

工作介质固体颗粒污染等级代号的确定方法如下：按显微镜颗粒计数法或自动颗粒计数法取得颗粒计数依据，对大于5的颗粒数规定为第一个标号，对大于15的颗粒数规定为第二个标号，依次写出这两个标号并用斜线隔开。例如代号18/13表示在1mL的给定工作介质中，大于5的颗粒有1300个～2500个，大于15的颗粒有40个～80个(见表6-1)。

表6-1 工作液体中固体颗粒数与标号的对应关系(GB/T 14039—1993)1ml1ml1ml7>0.64~1.316>320~64000>0.0025~0.0058>1.3~2.517>640~1300 0>0.005~0.019>2.5~518>1300~25001>0.01~0.0210>5~1019>2500~5000 2>0.02~0.0411>10~2020>5000~10000 3>0.04~0.0812>20~4021>10000~20000 4>0.08~0.1613>40~8022>20000~400005>0.16~0.3214>80~16023>40000~800006>0.32~0.6415>160~32024>80000~160000 标号工作液体中固体颗粒数/个标号工作液体中固体颗粒数/个标号工作液体中固体颗粒数/个

液压阀块设计书籍

液压阀块设计书籍是液压控制系统中的重要组成部分。液压阀块起到控制、调节和保护液压系统的作用，广泛应用于工业、农业、航空航天等领域。设计一本液压阀块设计书籍的目的是为了帮助读者深入了解液压阀块的原理、结构和设计方法，提高液压阀块设计的准确性和可靠性。

液压阀块设计书籍应包括以下内容：

第一章：液压阀块概述

本章主要介绍液压阀块的定义、分类和作用，引导读者对液压阀块有一个整体的了解。

第二章：液压阀块的工作原理

本章详细介绍液压阀块的工作原理，包括液压阀块的液压传动原理、压力控制原理、流量控制原理等，通过图示和文字说明，帮助读者理解液压阀块的工作原理。

第三章：液压阀块的结构和组成

本章介绍液压阀块的结构和组成，包括阀体、阀芯、阀座、密封件等。通过详细的图示和文字说明，帮助读者了解液压阀块的各个组成部分及其功能。

第四章：液压阀块的设计方法 本章介绍液压阀块的设计方法，包括液压阀块的选型、布置和尺寸设计。通过实例分析和计算公式，引导读者掌握液压阀块的设计方法。

第五章：液压阀块的性能测试和验证

本章介绍液压阀块的性能测试和验证方法，包括流量测试、压力测试、密封性能测试等。通过实验数据和分析，验证液压阀块的设计性能和可靠性。

第六章：液压阀块的故障分析与排除

本章介绍液压阀块的常见故障原因和排除方法，包括阀芯卡涩、漏油、密封失效等。通过故障现象和排除方法的对比，帮助读者解决液压阀块的故障问题。

第七章：液压阀块设计的发展趋势

本章介绍液压阀块设计的发展趋势，包括液压阀块的智能化、模块化、节能化等。通过行业案例和发展趋势的分析，引导读者关注液压阀块设计的未来发展方向。

液压阀块设计书籍的编写应注重理论与实践相结合，通过理论知识的讲解和实例的分析，帮助读者掌握液压阀块设计的关键技术和方法。同时，书籍应注重图文并茂，通过图示和文字相结合的方式，直观地展示液压阀块的结构、工作原理和设计思路。此外，书籍还应提供一些实用的设计工具和参考资料，帮助读者在实际设计中解决问题。

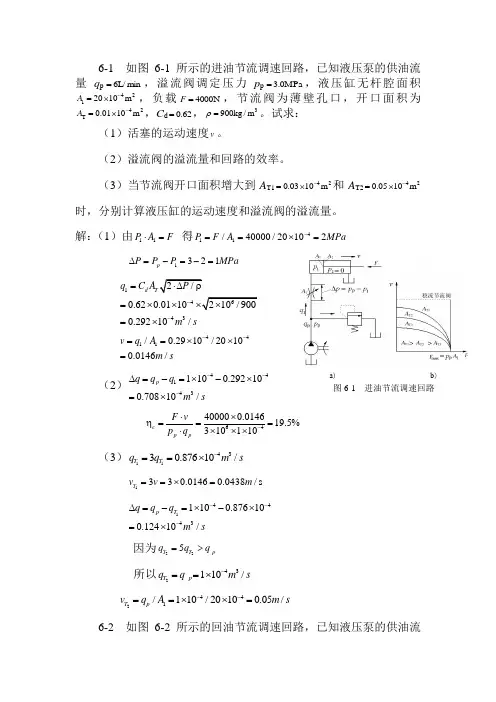

6-1 如图6-1所示的进油节流调速回路，已知液压泵的供油流量qpminL/6，溢流阀调定压力ppMPa0.3，液压缸无杆腔面积241m1020A，负载N4000F，节流阀为薄壁孔口，开口面积为24Tm1001.0A，Cd62.0，3m/kg900。试求：

（1）活塞的运动速度v。

（2）溢流阀的溢流量和回路的效率。

（3）当节流阀开口面积增大到AT124m1003.0和AT224m1005.0时，分别计算液压缸的运动速度和溢流阀的溢流量。

解：（1）由11PAF 得4114000020102PFAMPa

1321pPPPMPa

1464320.620.01102100.29210dTqCAPms

44110.2910100.0146vqAms

（2）441431100.292100.70810pqqqms

64400000.014619.5310110cppFvpq

（3）114330.87610TTqqms

1330.01460.0438sTvvm

144431100.876100.12410pTqqqms

因为225TTpqqq

所以243110Tpqqms

244111020100.05TpvqAms

6-2 如图6-2所示的回油节流调速回路，已知液压泵的供油流a) b)

图6-1 进油节流调速回路

a）回路图 b）速度负载特性 量qpminL/20，负载N40000F，溢流阀调定压力pp5.4MPa，液压缸无杆腔面积A124m1080，有杆腔面积A224m1040，液压缸工作速度min/m18.0v，不考虑管路损失和液压缸的摩擦损失，试计算：
