液压阀知识点总结一、液压阀的基本原理液压阀是一种能够通过调节液压流动的装置，液压系统中的液压阀能够通过控制液压流体的方向、压力和流量来实现对系统的控制。
液压阀的基本原理是利用液压流体在不同位置对流动阻力的影响来控制液压流体的流动，从而实现对液压系统的控制。
液压阀的动作由电磁阀、手动阀、比例阀等组成，通过这些装置对液压阀进行控制，实现对液压系统的各种操作。
液压阀的基本原理可以总结为以下几点：1. 液压阀通过对流体通道的开关和启闭来控制系统的流动。
2. 液压阀通过调节液压流体的阻力和流通面积来控制系统的压力和流量。
3. 液压阀通过改变流体的路径来控制系统的方向。
4. 液压阀通过改变流体的速度和加速度来控制系统的速度和加速度。
因此，液压阀在液压系统中起着非常重要的作用，它能够通过对流体的控制来实现对系统的各种操作，液压阀的种类和技术参数直接影响到整个液压系统的性能和可靠性。
二、液压阀的分类液压阀的种类繁多，按照其不同的功能和用途可以分为以下几大类：1.方向阀：方向阀通过控制液压流体的方向来控制系统的工作部件的运动方向，它在液压系统中的应用非常广泛。
2.压力阀：压力阀通过控制液压流体的压力来控制系统的工作压力，它在液压系统中的应用非常普遍。
压力阀的种类繁多，可以根据其工作原理和功能分为溢流阀、减压阀、保压阀等。
3.流量阀：流量阀通过控制液压流体的流量来控制系统的流体流动速度，它在液压系统中的应用也非常广泛。
4.比例阀：比例阀是一种能够通过改变液压流体的流量的比例来实现对系统的控制的液压阀，它在液压系统中的应用也非常重要。
5.综合阀：综合阀是一种能够实现对系统的多种参数进行控制的液压阀，它在液压系统中的应用非常广泛。
以上几种液压阀的分类是根据液压系统的使用需求和功能要求来划分的，不同种类的液压阀在液压系统中都具有各自独特的作用和应用场景。
三、液压阀的特点液压阀具有以下几个特点：1. 灵活性和可控性：液压阀能够通过对流体的控制来实现对系统的灵活控制，能够满足不同工况和工作要求下对系统的控制。

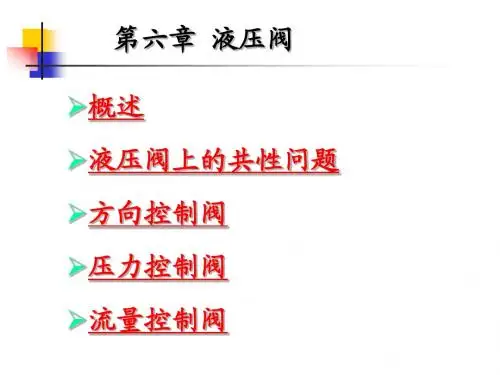

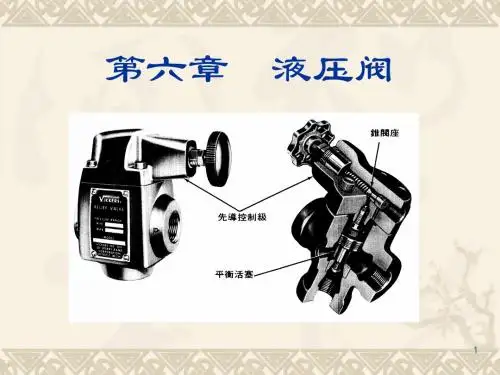

第六章液压阀知识汇总1.液压阀的主要分类：方向控制阀、压力控制阀和流量控制阀。
2.液压阀的控制方式：手动、机动、液动、电动、电液等3.单向阀的工作原理、符号、有无弹簧的区别和使用要求？4.液控单向阀的工作原理、符号？5.单向阀在系统中的主要作用6. 换向阀位与通的概念7.换向阀的几个重要的中卫机能：O、M、P、Y、H等他们的特点、对于泵和缸来说各有什么特点。
8.溢流阀：工作原理、基本结构（直动式、先导式）、图形符号的每一部分代表的含义9.直动式溢流阀和先导式溢流阀的p-q特性曲线，并说明先导式溢流阀调压偏差小的原因。
10.溢流阀在系统中的作用：溢流阀、安全阀、背压阀溢流阀安全阀远程调压多级调压系统卸荷功能（上面两个图的区别？）上面两个图的区别，如何使用？11.多级压力的判断，P162,6-6,6-712.减压阀工作原理、结构、图形符号（直动式、先导式）13.在入口压力一定的情况下，判断减压阀的p-q特性曲线14.减压阀与溢流阀的对比：1）减压阀出口压力控制型，溢流阀是入口压力控制型 2）减压阀的阀口常开，溢流阀的阀口常闭3）减压阀一般有单独的泄油口，溢流阀一般经内部泄油 4）两个都具有遥控口 15.P163,6-916.顺序阀的结构和工作原理 17.顺序阀的作用·A TPB顺序动作回路，如何工作？ 平衡回路，如何工作？18.流量控制阀：节流阀和调速阀，工作原理、结构、符号，尤其是调速阀的详细符号，P136，图6-3619. 为什么要用到节流阀？20.节流阀的压力特性21.节流阀的流量特性22.调速阀二通调速阀三通调速阀23.P163,6-11,6-12。
第六章作业习题解答1.图示系统中溢流阀的调整压力分别为p A=3MPa，p B=1.4MPa，p C=2MPa。
试求当系统外负载为无穷大时，液压泵的出口压力为多少?溢流阀B的遥控口堵住，液压泵的出口压力又为多少?解因系统外负载为无穷大，泵起动后，其出口压力p P逐渐升高，p P=1.4MPa 时溢流阀B打开，但溢流阀C没打开，溢流的油液通不到油箱，p P便继续升高；当p P=2MPa时溢流阀C开启，泵出口压力保持2MPa。
若将溢流阀B的遥控口堵住，则阀B必须在压力为3.4MPa时才能打开；而当p P达到3MPa时，滥流阀A已开启，所以这种情况下泵出口压力维持在3MPa。
2.图示两系统中溢流阀的调整压力分别为P A=4MPa，P B=3MPa，P C=2MPa，当系统外负载为无穷大时，液压泵的出口压力各为多少，对图a的系统，请说明溢流量是如何分配的?解图a所示系统泵的出口压力为2MPa。
因p P=2MPa时溢流阀C开启，一小股压力为2MPa的液流从阀A遥控口经阀D遥控口和阀C回油箱。
所以，阀A和阀B也均打开。
但大量溢流从阀A主阀口流回油箱，而从阀B和阀C流走的仅为很小图b所示系统，当负载为无穷大时泵的出口压力为6MPa。
因该系统中阀B遥控口接油箱，阀口全开，相当于一个通道，泵的工作压力由阀A和阀C决定，即p P=p A+p C=(4+2)=6MPa。
（注：B接油箱，B处的压力为0）3.图示系统溢流阀的调定压力为5MPa，减压阀的调定压力为2.5MPa。
试分析下列各工况，并说明减压阀阀口处于什么状态?1)当液压泵出口压力等于溢流阀调定压力时，夹紧缸使工件夹紧后，A、C点压力各为多少?2)当液压泵出口压力由于工作缸快进，压力降到1.5MPa时(工件原处于夹紧状态)，A、C点压力各为多少?3)夹紧缸在夹紧工件前作空载运动时，A、B、C点压力各为多少?解1)工件夹紧时，夹紧缸压力即为减压阀调整压力，p A=p C=2.5MPa。
第六章液壓系統比例閥控制器6.1 前言比例控制閥主要用於開迴路控制(open loop control);比例控制閥的輸出量與輸入信號成比例關係，且比例控制閥內電磁線圈所產生的磁力大小與電流成正比。
在傳統型式的液壓控制閥中，只能對液壓進行定值控制，例如:壓力閥在某個設定壓力下作動，流量閥保持通過所設定的流量，方向閥對於液流方向通/斷的切換。
因此這些控制閥組成的系統功能都受到一些限制，隨著技術的進步，許多液壓系統要求流量和壓力能連續或按比例地隨控制閥輸入信號的改變而變化(圖6-1.1)。
液壓伺服系統雖能滿足其要求，而且精度很高，但對於大部分的工業來說，他們並不要求系統有如此高的品質，而希望在保證一定控制性能的條件下，同時價格低廉，工作可靠，維護簡單，所以比例控制閥就是在這種背景下發展起來的。
比例控制閥可分為壓力控制閥，流量控制及方向控制閥三類(如圖6-1.2所示)。
1.壓力控制閥:用比例電磁閥取代引導式溢流閥的手調裝置便成為引導式比例溢流閥，其輸出的液壓壓力由輸入信號連續或按比例控制。
2.流量控制閥:用比例電磁閥取代節流閥或調速閥的手調裝置而以輸入信號控制節流閥或調速閥之節流口開度，可連續或按比例地控制其輸出流量。
故節流口的開度便可由輸入信號的電壓大小決定。
3.方向控制閥:比例電磁閥取代方向閥的一般電磁閥構成直動式比例方向閥，其滑軸不但可以換位，而且換位的行程可以連續或按比例地變化，因而連通油口間的通油面積也可以連續或按比例地變化，所以比例方向控制閥不但能控制執行元件的運動方向外，還能控制其速度。
237以上各種比例閥所作動的液壓元件為液壓缸或液壓馬達。
6.2 比例閥控制器內部方塊之意義與功能比例閥控制器內部包含各種電路模組，每一個模組有其特定功能及用途並以符號來代表，此處就每一個模組的功能及原理來說明之。
1.斜坡產生器(Ramp Generator)圖6-2.1為斜坡產生器之符號圖，斜坡產生器(Ramp Generator)主要是將瞬間的電壓變化量轉換成帶有時間延遲的電壓變化，也就是說當輸入電壓改變時，斜坡產生器會將原先的階梯式電壓變化量緩慢地改變到改變後之電壓，而在原先電壓與改變後電壓之間就會得到一隨時間上升或下降的斜坡(Ramp)，所以Ramp Generator斜坡產生的原理跟積分器作用的原理是一樣的。
