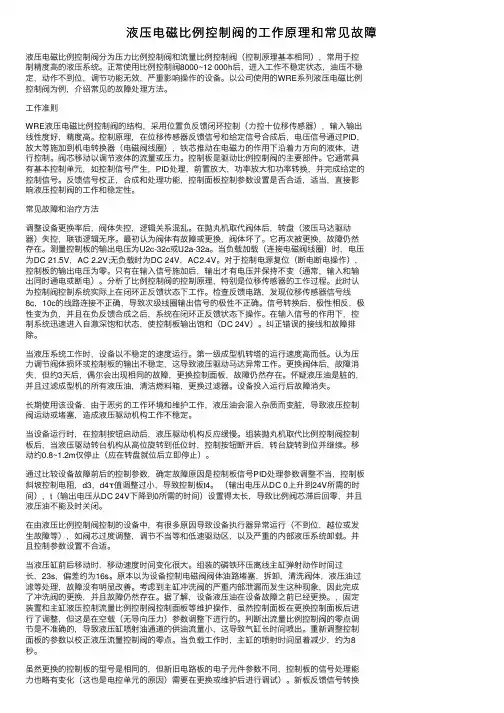

液压电磁⽐例控制阀的⼯作原理和常见故障液压电磁⽐例控制阀分为压⼒⽐例控制阀和流量⽐例控制阀（控制原理基本相同），常⽤于控制精度⾼的液压系统。
正常使⽤⽐例控制阀8000~12 000h后，进⼊⼯作不稳定状态，油压不稳定，动作不到位，调节功能⽆效，严重影响操作的设备。
以公司使⽤的WRE系列液压电磁⽐例控制阀为例，介绍常见的故障处理⽅法。
⼯作准则WRE液压电磁⽐例控制阀的结构，采⽤位置负反馈闭环控制（⼒控⼗位移传感器），输⼊输出线性度好，精度⾼。
控制原理，在位移传感器反馈信号和给定信号合成后，电压信号通过PID，放⼤等施加到机电转换器（电磁阀线圈），铁芯推动在电磁⼒的作⽤下沿着⼒⽅向的液体，进⾏控制。
阀芯移动以调节液体的流量或压⼒。
控制板是驱动⽐例控制阀的主要部件。
它通常具有基本控制单元，如控制信号产⽣，PID处理，前置放⼤，功率放⼤和功率转换，并完成给定的控制信号。
反馈信号校正，合成和处理功能，控制⾯板控制参数设置是否合适，适当，直接影响液压控制阀的⼯作和稳定性。
常见故障和治疗⽅法调整设备更换率后，阀体失控，逻辑关系混乱。
在抛丸机取代阀体后，转盘（液压马达驱动器）失控，联锁逻辑⽆序。
最初认为阀体有故障或更换，阀体坏了。
它再次被更换，故障仍然存在。
测量控制板的输出电压为U2c-32c或U2a-32a。
当负载加载（连接电磁阀线圈）时，电压为DC 21.5V，AC 2.2V;⽆负载时为DC 24V，AC2.4V。
对于控制电源复位（断电断电操作），控制板的输出电压为零。
只有在输⼊信号施加后，输出才有电压并保持不变（通常，输⼊和输出同时通电或断电）。
分析了⽐例控制阀的控制原理，特别是位移传感器的⼯作过程。
此时认为控制阀控制系统实际上在闭环正反馈状态下⼯作。
检查反馈电路，发现位移传感器信号线8c，10c的线路连接不正确，导致次级线圈输出信号的极性不正确。
信号转换后，极性相反，极性变为负，并且在负反馈合成之后，系统在闭环正反馈状态下操作。
