第六章液压阀(方向控制阀)

液压阀种类及作用液压阀是液压系统中的重要组成部分，用于控制液压流体的流量、压力和方向。

下面是一些常见的液压阀种类及其作用：1. 方向控制阀：- 单向阀（Check Valve）：防止液压流体逆流，只允许单向流动。

- 换向阀（Directional Valve）：控制液压系统中液压流体的流向，可以实现单向、双向或多向流动。

2. 流量控制阀：- 节流阀（Throttle Valve）：通过调节液流的截面积来控制流量，用于控制液压系统中的流量速度。

- 溢流阀（Relief Valve）：当液压系统中的压力超过设定值时，通过溢流来保护系统，控制流量和压力。

3. 压力控制阀：- 定压阀（Pressure Relief Valve）：用于限制液压系统中的最大工作压力，保护系统免受过高压力的损害。

- 压力序列阀（Sequence Valve）：在液压系统中按照一定的顺序控制压力的释放，用于实现多级动作。

4. 定位控制阀：- 电磁阀（Solenoid Valve）：通过电磁力控制阀门的开启和关闭，实现液压系统的远程控制。

- 比例阀（Proportional Valve）：根据输入信号的变化，精确控制液压系统中的流量、压力和位置。

5. 安全控制阀：- 逃逸阀（Escape Valve）：用于在紧急情况下快速释放液压系统中的压力，以确保系统和人员的安全。

- 断电阀（Shut-off Valve）：在断电或紧急情况下，迅速切断液压系统中的液流，保持系统稳定和安全。

以上仅列举了一些常见的液压阀种类及其作用，实际应用中还有其他特殊功能的阀门。

液压阀的选择取决于液压系统的需求和工作条件，通过合理的组合和控制，实现液压系统的稳定运行和精确控制。

各种液压阀在液压系统中的作用(总5页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除1.液压阀——方向控制阀按用途分为单向阀和换向阀。

单向阀：只允许流体在管道中单向接通，反向即切断。

换向阀：改变不同管路间的通﹑断关系﹑根据阀芯在阀体中的工作位置数分两位﹑三位等;根据所控制的通道数分两通﹑三通﹑四通﹑五通等;根据阀芯驱动方式分手动﹑机动﹑电动﹑液动等。

图2为三位四通换向阀的工作原理。

P 为供油口，O 为回油口，A ﹑B 是通向执行元件的输出口。

当阀芯处於中位时，全部油口切断，执行元件不动;当阀芯移到右位时，P 与A 通，B 与O 通;当阀芯移到左位时，P 与B 通，A 与O 通。

这样，执行元件就能作正﹑反向运动。

60年代后期，在上述几种液压控制阀的基础上又研制出电液比例控制阀。

它的输出量(压力﹑流量)能随输入的电信号连续变化。

电液比例控制阀按作用不同，相应地分为电液比例压力控制阀﹑电液比例流量控制阀和电液比例方向控制阀等。

2.液压阀——流量控制阀利用调节阀芯和阀体间的节流口面积和它所产生的局部阻力对流量进行调节，从而控制执行元件的运动速度。

流量控制阀按用途分为 5种。

(1)节流阀：在调定节流口面积后，能使载荷压力变化不大和运动均匀性要求不高的执行元件的运动速度基本上保持稳定。

(2)调速阀：在载荷压力变化时能保持节流阀的进出口压差为定值。

这样，在节流口面积调定以后，不论载荷压力如何变化，调速阀都能保持通过节流阀的流量不变，从而使执行元件的运动速度稳定。

(3)分流阀：不论载荷大小，能使同一油源的两个执行元件得到相等流量的为等量分流阀或同步阀;得到按比例分配流量的为比例分流阀。

(4)集流阀：作用与分流阀相反，使流入集流阀的流量按比例分配。

(5)分流集流阀：兼具分流阀和集流阀两种功能3.液压阀——压力控制阀按用途分为溢流阀﹑减压阀和顺序阀。

第6章液压阀的故障排除与维修6.1 液压阀的概述液压控制阀是液压系统的控制元件，其作用是控制和调节液压系统中液体流动的方向、压力的高低和流量的大小，以满足执行元件的工作要求。

6.1.1 液压阀的分类1.按结构形式划分（1）滑阀滑阀的阀芯为圆柱形，阀芯上有台肩，阀芯台肩的大小直径分别为D和d；与进出油口对应的阀体上开有沉割槽，一般为全圆周；阀芯在阀体孔内中做相对运动，开启或关闭阀口。

如图6—1（a）所示。

（2）锥阀锥阀阀芯半锥角α一般为12°～20°，有时为45°。

阀口关闭时为线密封，不仅密封性好，而且开启阀口时无死区，阀芯稍有位移即开启，动作很灵敏。

如图6—1（b）所示。

（3）球阀球阀的性能与锥阀相同。

如图6—1（c）所示。

（a）滑阀（b）锥阀（c）球阀图6—1阀的结构型式2.按用途划分液压阀可分为方向控制阀、压力控制阀和流量控制阀。

（1）压力控制阀压力控制是用来控制或调节液压系统液流压力，以及利用压力作为信号控制其他元件的阀。

如溢流阀、减压阀、顺序阀等都是压力控制阀。

（2）流量控制阀流量控制阀是用来控制或调节液压系统液流流量的阀。

如节流阀、调速阀、二通比例流量阀、溢流节阀等都是流量控制阀。

（3）方向控制阀方向控制阀是用来控制和改变液压系统中液流方向的阀。

如单向阀、液控单向换向阀等都是方向控制阀。

3.按控制原理划分液压阀可分为开关阀、比例阀、伺服阀和数字阀。

开关阀是指被控制量为定值或阀口启闭控制液流通路的阀类，包括普通控制阀、插装阀、叠加阀。

本章重点介绍这一使用最为普遍的阀类。

比例阀和伺服阀能根据输入信号连续或按比例地控制系统的参数，数字阀则用数字信息直接控制阀的动作。

4.按安装连接形式划分（1）管式连接管式连接又称为螺纹连接，阀体进出油口由螺纹或法兰直接与油管连接，安装方式简单，但元件布置较为分散，对这种连接的装卸与维修不太方便。

（2）板式连接板式连接的阀各油口均布置在同一安装面上，且为光孔。

液压阀图解液压控制阀是液压系统中用来控制液流方向、压力和流量的元件。

借助于这些阀，便能对液压执行元件的启动和停止、运动方向和运动速度、动作顺序和克服负载的能力等进行调节与控制，使各类液压机械都能按要求协调地工作。

液压阀可分为方向阀、压力阀和流量阀三大类。

1 单向阀图解1 普通单向阀普通单向阀的作用，是使油液只能沿一个方向流动，不许它反向倒流。

图3-43（a）所示是一种管式普通单向阀的结构。

压力油从阀体左端的通口P1流入时，克服弹簧3作用在阀芯2上的力，使阀芯向右移动，打开阀口，并通过阀芯2上的径向孔a、轴向孔b从阀体右端的通口流出。

但是压力油从阀体右端的通口P2流入时，它和弹簧力一起使阀芯锥面压紧在阀座上，使阀口关闭，油液无法通过。

图3-43（b）所示是单向阀的职能符号图。

图3-43 单向阀(a)结构图(b)职能符号图1—阀体2—阀芯3—弹簧2 液控单向阀当控制口无压力油通入时，液控单向阀的工作机制和普通单向阀一样；压力油只能从通口P1流向通口P2，不能反向倒流。

当控制口K有控制压力油时，因控制活塞推动顶杆顶开阀芯，使通口P1和P2接通，油液就可在两个方向自由通流。

1）内泄式、不带卸荷小阀芯的液控单向阀内泄式、不带卸荷小阀芯的液控单向阀结构与符号如图3-44所示。

1单向阀芯3弹簧4控制活塞X控制口A正向进油口B反向进油口A1密封锥面图3-44内泄式、不带卸荷小阀芯的液控单向阀结构与符号此类液控单向阀适用于系统压力较低的场合。

图3-45所示为内泄式、不带卸荷小阀芯的液控单向阀反向开启时的油路。

图3-45内泄式、不带卸荷小阀芯的液控单向阀反向开启时的油路2）内泄式、带卸荷小阀芯的液控单向阀带卸荷小阀芯的液控单向阀适用于反向压力较高、流量较大的场合。

此类液控单向阀利用卸荷小阀芯在反向开启前泄去系统压力，由此避免了液压冲击，并大大降低了开启主阀的压力。

图3-46所示为内泄式、带卸荷小阀芯的液控单向阀结构原理图与符号。

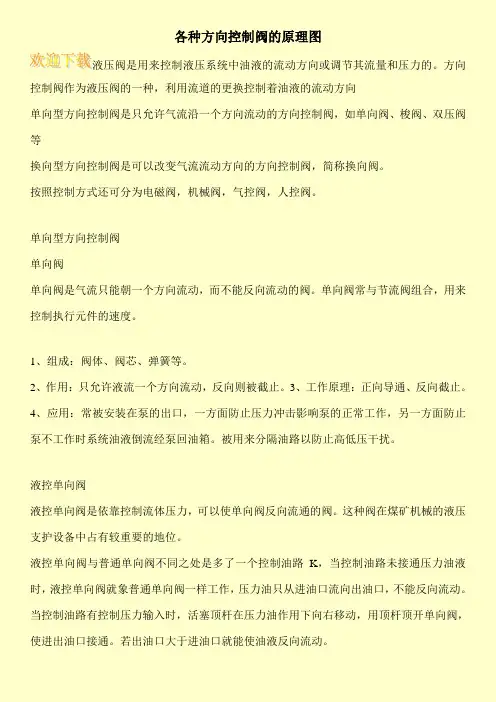

各种方向控制阀的原理图
液压阀是用来控制液压系统中油液的流动方向或调节其流量和压力的。

方向控制阀作为液压阀的一种，利用流道的更换控制着油液的流动方向
单向型方向控制阀是只允许气流沿一个方向流动的方向控制阀，如单向阀、梭阀、双压阀等
换向型方向控制阀是可以改变气流流动方向的方向控制阀，简称换向阀。

按照控制方式还可分为电磁阀，机械阀，气控阀，人控阀。

单向型方向控制阀
单向阀
单向阀是气流只能朝一个方向流动，而不能反向流动的阀。

单向阀常与节流阀组合，用来控制执行元件的速度。

1、组成：阀体、阀芯、弹簧等。

2、作用：只允许液流一个方向流动，反向则被截止。

3、工作原理：正向导通、反向截止。

4、应用：常被安装在泵的出口，一方面防止压力冲击影响泵的正常工作，另一方面防止泵不工作时系统油液倒流经泵回油箱。

被用来分隔油路以防止高低压干扰。

液控单向阀
液控单向阀是依靠控制流体压力，可以使单向阀反向流通的阀。

这种阀在煤矿机械的液压支护设备中占有较重要的地位。

液控单向阀与普通单向阀不同之处是多了一个控制油路K，当控制油路未接通压力油液时，液控单向阀就象普通单向阀一样工作，压力油只从进油口流向出油口，不能反向流动。

当控制油路有控制压力输入时，活塞顶杆在压力油作用下向右移动，用顶杆顶开单向阀，使进出油口接通。

若出油口大于进油口就能使油液反向流动。
