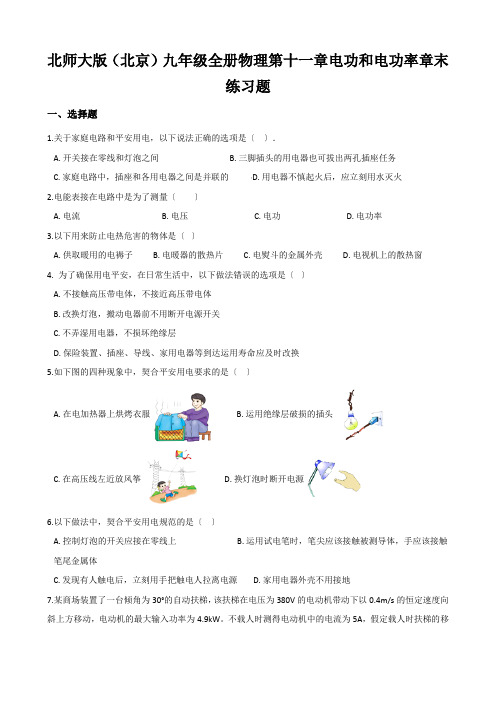

北师大版（北京）九年级全册物理第十一章电功和电功率章末练习题一、选择题1.关于家庭电路和平安用电，以下说法正确的选项是〔〕．A. 开关接在零线和灯泡之间B. 三脚插头的用电器也可拔出两孔插座任务C. 家庭电路中，插座和各用电器之间是并联的D. 用电器不慎起火后，应立刻用水灭火2.电能表接在电路中是为了测量〔〕A. 电流B. 电压C. 电功D. 电功率3.以下用来防止电热危害的物体是〔〕A. 供取暖用的电褥子B. 电暖器的散热片C. 电熨斗的金属外壳D. 电视机上的散热窗4. 为了确保用电平安，在日常生活中，以下做法错误的选项是〔〕A. 不接触高压带电体，不接近高压带电体B. 改换灯泡，搬动电器前不用断开电源开关C. 不弄湿用电器，不损坏绝缘层D. 保险装置、插座、导线、家用电器等到达运用寿命应及时改换5.如下图的四种现象中，契合平安用电要求的是〔〕A. 在电加热器上烘烤衣服B. 运用绝缘层破损的插头C. 在高压线左近放风筝D. 换灯泡时断开电源6.以下做法中，契合平安用电规范的是〔〕A. 控制灯泡的开关应接在零线上B. 运用试电笔时，笔尖应该接触被测导体，手应该接触笔尾金属体C. 发现有人触电后，立刻用手把触电人拉离电源D. 家用电器外壳不用接地7.某商场装置了一台倾角为30°的自动扶梯，该扶梯在电压为380V的电动机带动下以0.4m/s的恒定速度向斜上方移动，电动机的最大输入功率为4.9kW。

不载人时测得电动机中的电流为5A，假定载人时扶梯的移动速度和不载人时相反，那么这台自动扶梯可同时乘载的最多人数为〔设人的平均质量60kg，g=10N/kg〕〔〕A. 12人B. 14人C. 20人D. 25人8.如今普通规范住宅户内配电系统都运用了空气开关、漏电维护器、三线插座等设备〔如图〕，其中各个设备的特征是〔〕A. 电能表上可以直接读了应该交的电费B. 三孔插座正中间的插孔应接三脚插头的最长脚C. 空气开关的作用与保险丝的作用完全相反D. 漏电维护器在灯泡的灯丝烧断时，将电流导入大地9.实验测得小灯泡L、定值电阻R的电流与两端电压的关系如下图，那么以下计算正确的选项是( )A. 假定将它们并联后接入1.5V的电源，那么经过干路的电流是0.32AB. 假定将它们并联后接入1.5V的电源，那么整个并联电路消耗的总功率为0.21WC. 假定将它们串联后接入4.0V的电源，那么小灯泡消耗的电功率是0.2WD. 假定将它们串联后接入电压为U的电源，当电路中电流为0.2A时，定值电阻R与小灯泡L的电阻比值为2:310.以下图所示的四幅图片，以下说法正确的选项是〔〕A. 运用测电笔时，手不能接触笔尾金属体B. 三线插头中间较长的铜片应与用电器的金属外壳相连C. 保险丝烧断一定是发作了短路D. 高压警示牌提示我们平安电压为220V11.洗衣机、空调、电冰箱等家用电器都运用三孔插头、插座，如下图，插座中有一个孔是用来接地的．假设在你家中这个孔没有接地，将会发作的现象是〔〕A. 家用电器消耗的电能会添加B. 家用电器不能正常任务C. 家用电器的运用寿命会延长D. 人接触家用电器外壳时有能够发作触电事故12.如图是探求电流经过导体时发生热的多少与哪些要素有关的实验装置．三个密闭容器中的电阻如图，三个容器串联，在其中一个容器的外部，将一个电阻和这个容器内的电阻并联，通电后，观察三个U形管中液面高度的变化．实验现象说明〔〕A. 甲、乙、丙三容器串联，所以容器中电阻流过的电流相反B. 在甲、丙容器中在电阻相反、通电时间相反的状况下，丙中容器内产热多C. 在乙、丙两容器可用来研讨电流产热与电阻关系D. 在通电相反时间下，三个容器中产热最多的是乙容器二、填空题13.〝珍爱生命，交全用电〞是同窗们日常生活中必需具有的平安看法。

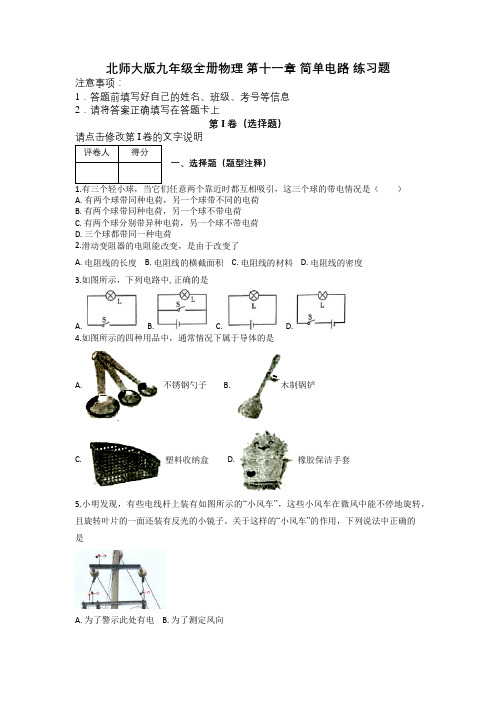

北师大版九年级全册物理第十一章简单电路练习题注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上第I卷（选择题）一、选择题（题型注释））A. 有两个球带同种电荷，另一个球带不同的电荷B. 有两个球带同种电荷，另一个球不带电荷C. 有两个球分别带异种电荷，另一个球不带电荷D. 三个球都带同一种电荷2.滑动变阻器的电阻能改变，是由于改变了A. 电阻线的长度B. 电阻线的横截面积C. 电阻线的材料D. 电阻线的密度3.如图所示，下列电路中,正确的是A. B. C. D.4.如图所示的四种用品中，通常情况下属于导体的是A. 不锈钢勺子B. 木制锅铲C. 塑料收纳盒D. 橡胶保洁手套5.小明发现，有些电线杆上装有如图所示的“小风车”，这些小风车在微风中能不停地旋转，且旋转叶片的一面还装有反光的小镜子。

关于这样的“小风车”的作用，下列说法中正确的是A. 为了警示此处有电B. 为了测定风向C. 为了测量风速大小D. 为了驱赶小鸟，避免小鸟在上面做窝而导致电路短路6.如图所示，关于电流表和电压表的使用方法中正确的是()A. B. C. D.7.与实物图相对应的电路图是图中的（）A. B. C. D.8.如图所示电路中，R1和R2的连接方式是________联，通过R1和R2的电流_______．若电源电压为3V，R1和R2的阻值相等，则R1两端的电压是________V．第II卷（非选择题）二、填空题:取口香糖锡纸，剪成条状，将锡纸条带锡的一面的一端接在电池的正极，另一端接在电池的负极，很快发现纸条中间处开始冒烟，起火苗，如图所示。

这是因为锡具有_____性，将它的两端直接接在电池的正、负极，就会造成______________。

10.电压表在电路图中的符号是________，电流表在电路图中的符号是______，滑动变阻器的电路图中的符号是___________。

11.在不能预先估计电流大小的情况下，要先拿电路的一个线头________电流表________量程的接线柱，若指针在较小的范围偏转，就要________，这样会使测量结果________；若指针超过量程，就要________，这样可以避免________．12.上海地区照明电路的电压为________伏．马路上路灯间是________连接的（选填“串联”或“并联”）．物理学中规定电流的方向是________电荷定向移动的方向．13.我国东汉时期的王充在《论衡》一书中提到“顿牟报芥”等问题．所谓顿牟就是琥珀，“报芥”的意思是吸引芥子之类的轻小物体，就是说摩擦琥珀能吸引轻小物体，这是________现象，产生这种现象的实质是________转移．14.恐怖分子在公共场所安装了定时炸弹，其引爆装置如图所示，起爆前定时开关S是闭合的，当设定起爆时间一到，定时开关S会自动断开．引爆起爆器，为使引爆装置停止工作，拆弹专家应在________（填“a”或“b”）处剪断导线．三、实验题路如图所示。

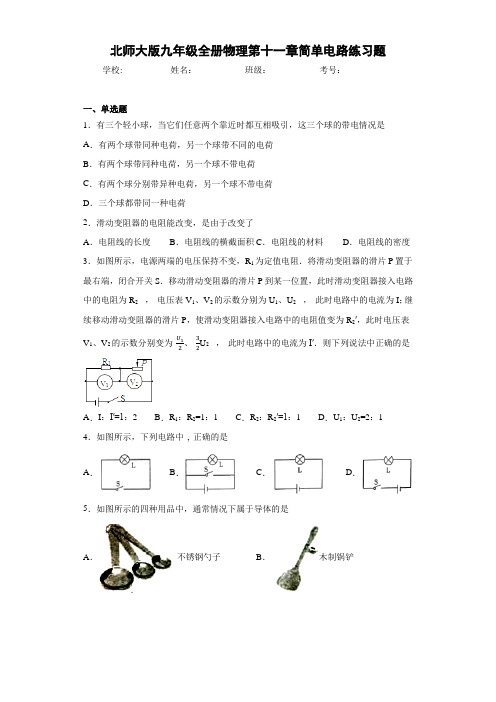

北师大版九年级全册物理第十一章简单电路练习题学校:___________姓名：___________班级：___________考号：___________一、单选题1．有三个轻小球，当它们任意两个靠近时都互相吸引，这三个球的带电情况是A．有两个球带同种电荷，另一个球带不同的电荷B．有两个球带同种电荷，另一个球不带电荷C．有两个球分别带异种电荷，另一个球不带电荷D．三个球都带同一种电荷2．滑动变阻器的电阻能改变，是由于改变了A．电阻线的长度B．电阻线的横截面积 C．电阻线的材料D．电阻线的密度3．如图所示，电源两端的电压保持不变，R1为定值电阻．将滑动变阻器的滑片P置于最右端，闭合开关S．移动滑动变阻器的滑片P到某一位置，此时滑动变阻器接入电路中的电阻为R2，电压表V1、V2的示数分别为U1、U2，此时电路中的电流为I；继续移动滑动变阻器的滑片P，使滑动变阻器接入电路中的电阻值变为R2′，此时电压表V1、V2的示数分别变为U12、32U2，此时电路中的电流为I′．则下列说法中正确的是A．I：I′=1：2 B．R1：R2=1：1 C．R2：R2′=1：1 D．U1：U2=2：1 4．如图所示，下列电路中, 正确的是A．B． C．D．5．如图所示的四种用品中，通常情况下属于导体的是A．不锈钢勺子B．木制锅铲C．塑料收纳盒D．橡胶保洁手套6．小明发现，有些电线杆上装有如图所示的“小风车”，这些小风车在微风中能不停地旋转，且旋转叶片的一面还装有反光的小镜子。

关于这样的“小风车”的作用，下列说法中正确的是A．为了警示此处有电B．为了测定风向C．为了测量风速大小D．为了驱赶小鸟，避免小鸟在上面做窝而导致电路短路7．如图所示，关于电流表和电压表的使用方法中正确的是（）A．B．C．D．8．如图所示，电源电压4.0V（保持不变），当开关闭合时，只有一只灯泡在发光，且电压表的示数约为4V，由此可以判断（）A．灯L1断路B．灯L1被短路C．灯L2被短路D．灯L2断路9．现有三个轻质小球，实验发现其中任意两个小球相互靠近（未接触）都相互吸引．由此可判断（）A．两个小球带负电，一个小球带正电B．两个小球带正电，一个小球带负电C．一个小球带正电，一个小球带负电，一个小球不带电D．一个小球带电，两个小球不带电10．给你两根长度相同但横截面积不同的镍铬合金线、一个电源、一只电流表、一只滑动变阻器、一个开关、若干根导线，现需要研究的课题有：（1）导体的电阻跟它的横截面积的关系；（2）导体的电阻跟它的长度的关系；（3）导体的电阻跟它的材料关系．由上述实验器材，可以完成的研究课题是A．只有（1）B．（2）C．（1）和（2）D．（1）、（2）和（3）11．如图所示的“吸引现象”由静电引起的是（）A．磁铁吸引硬币B．压紧的铅块互相吸引C．摩擦后的气球吸引头发D．吸盘吸在墙壁上12．与如图实物图相对应的电路图是下图中的A．B．C．D．二、填空题13．每到傍晚，街道旁的路灯就一起亮起来；第二天天亮，它们又一起熄灭．根据你的理解，你认为同一条街道旁的各个路灯的连接方式应是______联（选填“串”或“并”），理由是：______．14．王老师给同学们演示了一个电学实验:取口香糖锡纸，剪成条状，将锡纸条带锡的一面的一端接在电池的正极，另一端接在电池的负极，很快发现纸条中间处开始冒烟，起火苗，如图所示。

北师大版初中九年级物理全册第十一章《简单电路》全章新课教学课时同步强化训练汇总（附详细参考答案）一、《认识电路》课时同步强化训练（附详细参考答案）二、《学生实验：组装电路》课时同步强化训练（附详细参考答案）三、《电荷》课时同步强化训练（附详细参考答案）四、《电流》课时同步强化训练（附详细参考答案）五、《电压》课时同步强化训练（附详细参考答案）六、《不同物质的导电性能》课时同步强化训练（附详细参考答案）七、《探究---影响导体电阻大小的因素》课时同步强化训练（附详细参考答案）八、《变阻器》课时同步强化训练（附详细参考答案）★九年级物理第十一章《简单电路》单元质量检测试卷（一）（附详细参考答案）★九年级物理第十一章《简单电路》单元质量检测试卷（二）（附详细参考答案）§§11.1《认识电路》课时同步强化训练班级：_________ 姓名：__________ 成绩：___________(30分钟40分)一、选择题(本大题共5小题,每小题3分,共15分)1.在如图所示的电路中,正确的电路组成是( )2.如图电路中,用导线连接下列两点后,会导致电路短路的是( )A.a、cB.b、cC.b、dD.d、e3.小明设计并制作了一个“盲人水杯”,其工作原理如图所示。

杯中近杯口处A点是水位器的两个触点,当杯中的水位到达A位置时,水位器会自动发出音乐声,表示水已盛满。

杯口处两个触点的作用相当于( )A.导线B.开关C.用电器D.电源4.(多选)如图所示的电路中,要使小灯泡发光,a、b两处可连接的电路元件是( )A.a、b两处都接开关B.a、b两处都接导线C.a处接电源,b处接开关D.b处接电源,a处接开关5.短路和断路是电路中常见的故障,下列四幅图中有短路现象的是( )二、填空题(本大题共3小题,每空1分,共7分)6.家庭电路中经常出现的故障有:灯泡的灯丝断了、灯头内的电线断了、灯头或开关等处的接线松动。

11 简单电路知| 识| 框| 架重| 点| 突| 破一、两种电荷1．正电荷：________摩擦过的________所带的电荷。

2．负电荷：________摩擦过的________所带的电荷。

二、两种电路1．串联电路：各用电器之间首尾相连，逐个顺次连接。

2．并联电路：各用电器并列地连在两点之间。

三、三个电学物理量四、三种仪器使用五、五个探究实验器材干电池两节、开关一个、不同规格的小灯泡四只、电流表一只、导线若干干电池两节、开关一个不同规格的小灯泡四只、电压表一只、导线若干一个电池组、一只电流表、一个开关、若干导线、一个支架电路图实验结论在串联电路中，电流处处________在并联电路中，通过干路的电流等于_________串联电路的总电压等于各用电器两端的________。

用公式表示：U＝U1＋U2＋……＋U n并联电路各支路两端电压____，都等于____。

用公式表示为：U＝U1＝U2＝……＝U n导体的电阻大小与导体的______、______、____和____有关物理研究方法该方法在本章的应用类比法理解电流和电压控制变量法探究影响电阻大小的因素转换法探究影响电阻大小的因素夯基专训——易错概念辨析)判断下列说法的正误，并对错误的说法分析指正。

( )1.把用电器和开关用导线连接起来，就组成了一个电路。

分析指正：_____________________________________________________________________________________________________________________。

( )2.丝绸和玻璃棒摩擦后，玻璃棒带正电，是因为丝绸上一些正电荷转移到玻璃棒上。

分析指正：_______________________________________________________________________________________________________________________________________________________________________________________________。

《第十一章 简单电路》单元练习试卷及答案一、选择题（每小题3分，共计54分）1．在通常情况下，下列物体中，属于导体的是：（ ）A ．玻璃棒B ．煤油C ．铅笔芯D ．纯净水2．下列电路或电路中的元件属于串联的是（ ）A. 节日里用来装饰房间的小彩灯B. 高大建筑物上的彩灯C. 房间里的电风扇和台灯D. 学校的电铃和控制电铃的开关3．如图D11-1所示电路要使电灯L 1、L 2并联，应当 （ ）A. 只闭合S 1、S 2B. 只闭合S 2、S 3C. 只闭合S 1、S 3D. 同时闭合S 1、S 2、S 3 4．下述说法中正确的是 ( ) A ．只要导体中有自由电荷存在，就形成电流B ．只要电路中有电源就能形成电流C ．只要是闭合电路且有电源，就能形成持续电流D ．以上说法都正确5．10个小灯泡串联在一起，已知某处电路的电流是100mA ，则通过每个小灯泡的电流是( )A ．0.1mAB ．10mAC ．0.1AD ．1000mA6. 通过家用电冰箱的电流约为（ ）A. 2μAB. 2mAC. 2AD. 200A7. 某同学用电流表测电流时接法正确，先选用0~0.6A 的量程，指针未达到满偏，若选用0~3A 的量程，则（ ）A. 指针偏转变大B. 指针偏转变小C. 会损坏电表D. 不能读数8．用电流表测如图D11-2所示电路中的电流，下列说法正确的是（ ）A. 将电流表接在a 处时，可测量流过两只灯泡的总电流B. 将电流表接在c 处时，只能测出流过灯泡L 2的电流C. 将电流表接在d 处时，只能测出流过灯泡L 1的电流D. 不管电流表接在何处，都能测出流过电流表本身的电流 9. 要用一只电流表测量通过灯泡L 1的电流，一位同学设计了如图D11-3四个电路图，你认为正确的是（ ）0. 关于电压的作用，下列说法正确的是（ ）A. 电压使电荷定向移动形成电流B. 电压使自由电荷定向移动形成电流C. 电压只能使自由电子定向移动形成电流D. 电压使导体中产生大量自由电荷形成电流11. 用电压表测灯泡正常发光时的电压时，误将电压表与灯泡串联，这样引起的后果（ ）A. 灯泡可能烧坏B. 电压表烧坏C. 灯泡不亮D. 电压表无读数 图D11-1图D11-2a D A B C 图D11-3图D11-412. 对于图D11-4所示的电路，如果两只灯泡有一只发生了故障，闭合开关S ，以下描述正确的是（ ）A. 若L 1断路，则电压表有示数，电流表无示数B. 若L 1短路，则电压表无示数，电流表有示数C. 若L 2断路，则电压表和电流表均无示数D. 若L 2短路，则电压表无示数，电流表有示数13. 有两根相同材料制成的电阻丝，长度一样，粗细不同，其电阻（ ）A. 两根电阻丝电阻一样大B. 粗的那根电阻丝的电阻较大C. 将两根电阻丝串接成一根，电阻变大D. 将两根电阻丝并联成一根，电阻变大14. 在实际问题中，要改变金属丝的电阻，实际可行的方法是（ ）A. 改变导线的横截面积B. 改变导线的长度C. 改变制成导线的材料D. 改变通过导线的电流15. 将滑动变阻器与一灯泡串联接入电路，调节滑动变阻器的滑片位置，发现灯泡变暗，这是因为（ ）A ．灯泡的电阻变大了 B. 电源的电压变小了C. 滑动变阻器接入电路部分的电阻变大了，从而使流过灯泡的电流变小了D. 流过滑动变阻器的电流变大了，从而使流过灯泡的电流变小了16. 如图D11-5所示，滑动变阻器与一灯泡串联接入电路，已知接线柱C 接入电路，要使滑片P 向左滑动时灯泡变亮，则电路的另一端（ ）A. 只能接D 点B. 只能接A 点C. 只能接B 点D. 接A 点或接B 点都可以17．甲变阻器标有“50Ω 1.5A ”，乙变阻器标有“10Ω 2.5A ”，两变阻器的瓷筒的粗细、长度一样，电阻线由同种合金材料制成，则（ ）A. 甲的电阻线较粗B. 乙的电阻线较粗C. 两变阻器的电阻线粗细相同D. 无法判定18. 某同学设计了一种压力计的装置，如图D11-6所示，AB 是一根弹簧，其A 端与金属滑片P 相连，B 端固定在支架上，R 是电阻线，压力表是由电流表改装而成，表上指针指的刻度可反映出作用在弹簧上压力的大小。

11.1 认识电路一．选择题（共10小题）1．（中考•昆明）如果家庭电路中发生短路，那么（）A．用电器仍然正常工作 B．灯泡烧坏C．电灯发暗 D．保险丝烧断【答案】D。

【解析】（1）如果家庭电路中发生短路，没有电流流过用电器，则用电器不能正常工作，灯泡不会烧坏，故ABC错误；（2）保险丝在电路中的作用是当电路中有过大电流通过时，保险丝发热自动熔断，切断电路，从而起到保护电路的作用。

故D正确。

2．（中考•邵阳）随着生活水平的提高，人们外出旅游住宿宾馆司空见惯。

如图为某宾馆房间取电装置，房卡插入槽中后，房间内的电灯、电视、空调等用电器才能工作，房卡的作用相当于房间电路的（）A．总开关B．电源C．用电器D．电能表【答案】A。

【解析】房卡可以控制用电器的工作，不插入插槽中，所有房间内的用电器都不工作，所以房卡相当家庭电路的总开关，故A正确。

3．（中考•湘西州）如图所示的实物电路，关于它的电路图画法正确的是（）A．B．C．D．【答案】C。

【解析】由实物图可知，两灯泡并联，电流表测量灯泡L2支路的电流；开关在干路上；A、此图中两灯泡并联，电流表在干路上，故A不符合题意。

B、此图中两灯泡是并联的，电流表测量灯泡L1支路的电流，电流表正负接线柱连接正确，开关在干路上；故B不符合题意；C、此图中两灯泡是并联的，电流表测量灯泡L2支路的电流，电流表正负接线柱连接正确，开关在干路上；故C符合题意；D、此图中两灯泡是并联的，电流表测量灯泡L1支路的电流，但电流表正负接线柱连接错误，开关在干路上；故D不符合题意；4．（中考•鄂州）如图所示，下列电路图中与实物图一致的是（）A． B．C．D．【答案】A。

【解析】由实物图可知，电流从电源的正极出发，经过电流表、灯泡L1，再经过开关，灯泡L2回到负极，电压表并联在电流表、灯泡L1、开关的两端。

A、由电路图可知，两灯泡串联，电流从电源的正极出发，经过电流表、灯泡L1，再经过开关，灯泡L2回到负极，电压表并联在电流表、灯泡L1、开关的两端，与实物图符合，故A 正确；B、由电路图可知，两灯泡并联，与实物图不符，故B错误；C、由电路图可知，两灯泡串联，电压表测量灯泡L2两端电压，实物图中电压表测量灯泡L1两端电压，与实物图不符，故C错误；D、由电路图可知，两灯泡串联，电压表测量灯泡L2和L1两端电压，与实物图不符，故D错误；5．（中考•鄂城区模拟）如图所示，闭合开关S时，灯泡L1、L2都不亮，用一根导线的两端接触a、b两点时两灯也不亮；接触b、c两点时，两灯仍不亮；接触c、d两点时，两灯都亮。

北师大版物理九年级全册第十一章简单电路专项训练考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、两个相同的验电器A和B，A带正电，B不带电，用金属棒把A、B连接起来后如图所示，则（）A．A中正电荷通过金属棒流向B，B带正电荷B．B中负电荷通过金属棒流向A，B带正电荷C．金属棒中有持续电流从A流向B，使B张角增大D．金属棒中有持续电流从B流向A，使A张角先减小后增大2、图是李老师在研究静电现象时所做的三组实验，其中甲图是两根用毛皮摩擦过的硬橡胶棒相互靠近时的情景，乙图是两根用丝绸摩擦过的玻璃棒相互靠近时的情景，丙图是用丝绸摩擦过的玻璃棒和用毛皮摩擦过的硬橡胶棒相互靠近时的情景，下列说法中正确的是（）A．甲图中两个橡胶棒带有异种电荷B．乙图中的现象可以说明异种电荷相互吸引C．丙图中的现象可以说明同种电荷相互排斥D．该实验现象可以说明玻璃棒上的电荷和橡胶棒上的电荷是不同的3、如图所示，当人触摸科技馆内“静电球”时，头发便会飘起来，形成“怒发冲冠”的现象。

关于这个现象的说法错误的是（）A．手必须与“静电球”的外壳不断摩擦起电B．散开的头发带的一定是同种电荷C．在干燥的环境中完成这个实验会更容易D．脚与大地之间必须用绝缘体隔离4、以下说法最符合事实的是（）A．一个水分子的直径约10-5mB．教室里一只日光灯正常工作的电流约为5AC．对人体的安全电压不高于220VD．一节新干电池的电压是1.5V5、常用智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任一方式解锁失败后，锁定开关S3均会断开而暂停手机解锁功能，S3将在一段时间后自动闭合而恢复解锁功能．若用灯泡L发光模拟手机解锁成功，则符合要求的模拟电路是A．B．C．D．6、一个不带电物体甲与带正电的物体乙接触，不正确的说法是（）A．甲获得质量带正电B．乙获得电子，正电量减少C．甲失去电子带正电D．乙获得电子数等于甲失去的电子数7、如图所示，若使L1和L2两灯组成串联电路，则开关的开、闭情况是（）A．S1、S2断开，S3闭合B．S3断开，S1、S2闭C．S1、S3断开，S2闭合D．S2断开，S1、S3闭合8、在如图甲所示的电路中，闭合开关S后，两个灯泡都能发光，电流表A1 A2的指针均在下图所示的位置，则下列说法中正确的是（）A．电流表A2的示数2.4A B．通过灯L1的电流为1.92AC．通过灯L1的电流为0.48A D．电流表A1的示数是0.48A9、如图所示，开关S闭合后，三个电流表A1、A2、A3的示数分别为I1、I2、I3且均不为0；测量得出I1>I2=I3。

一、选择题1．如图所示电路中，当闭合开关后，两个电压表指针偏转均为如图，电阻R1和R2两端的电压分别是（）A．1.9V 9.5V B．7.6V 1.9V C．1.9V 9.5V D．9.5V 1.9V2．金属锡的原子核带有50个大小与电子电荷相等的正电荷，关于它的原子核外电子个数和这些电子总共带的电荷量，下列说法中正确的是（）A．50，8×10-18 CB．50，80CC．100，8×10-18 CD．0，1.6×10-19 C3．关于电流和电压，下列说法中正确的是（）A．电路中的电压是形成电流的原因B．规定自由电荷定向移动的方向为电流方向C．只要电路中有电源，电路中就一定有电流D．只有正电荷的定向移动才能形成电流4．如图所示，AB、BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连人电路中，比较这两段导体的电阻和通过的电流（）A．R AB>R BC I AB>I BC B．.R AB<R BC I AB=I BCC．R AB>R BC I AB=I BC D．R AB=R BC I AB<I BC5．如图所示，闭合开关，电路正常，过了一段时间，两个电表示数均变为零，故障原因可能是（）A．1L断路B．1L短路C．2L断路D．2L短路6．如图所示的四个电路图中，各开关都闭合后，灯泡L1与L2串联的是（）A．B．C．D．7．实验小组为医院病房设计呼叫电路，在病人需要护理时，闭合床头开关，通过电铃就能及时通知值班室里的护士，再通过指示灯准确知道是哪一位病人需要护理，图中最合理的设计方案是（）A．B．C．D．8．在探究串联电路电流关系的活动中，小路连好如图所示的电路后，用电流表测出A、B、C处的电流分别为I A=0.4A、I B=0. 4A、I C=0. 4A，并将数据记录在表格中，下一步应该做的是（）A．整理器材，结束实验B．分析数据，得出结论C．换用不同规格的小灯泡，再测出几组电流值D．改变电流表的量程或换电流表再测几次9．下列各组物质中全部属于导体的是（）A．塑料、陶瓷、油B．塑料、大地、石墨C．石墨、人体、铜D．人体、铜、橡胶10．如图所示，将两个表面光滑的铅块相互挤压后会粘在一起，以下现象与该实验原理相同的是（）A．墨汁滴在热水中很快散开B．两个吸盘挤压后吸在一起C．折断一根铁丝需要很大力D．毛皮和橡胶棒吸引在一起11．如图所示的是小明设计的电路图，当他闭合开关S1、S2，两个电流表的指针在同一位置，则下列判断正确的是（）A．两个电流表的示数相等B．A1测的是通过L1的电流C．两灯L1与L2电压之比为1∶4D．两灯L1与L2电流之比为4∶112．用下列电路探究电路的电流规律时，电流表A1、A2的示数如图所示，则流过灯泡L1、L2的电流分别是（）A．0.7A 0.4A B．0.3A 0.4A C．0.14A 0.4A D．0.7A 2A二、填空题13．如图所示，当电键S闭合时，要求L1和L2并联，且正常工作，则甲为______，乙为______（填“电流表”或“电压表”）。

第十一章简单电路单元综合测试题一、选择题(每题4分，共40分)1．将带正电的玻璃棒靠近泡沫小球，出现如图1所示的情形。

若改用带负电的橡胶棒靠近这个泡沫小球，下列推断正确的是( )图1A．若相互吸引，则泡沫小球带正电B．若相互吸引，则泡沫小球不带电C．若相互排斥，则泡沫小球带正电D．若相互排斥，则泡沫小球不带电2．如图2所示，在A、B两个金属夹之间分别连入下列物体，闭合开关后，可以使小灯泡发光的是( )图2A．玻璃棒B．铁片C．橡胶棒D．塑料尺子3．对图3所示电路的分析，错误的是( )图3A．当断开S l、S2，闭合S3时，R1与R2串联B．当断开S3，闭合S1、S2时，R1与R2并联C．当断开S1，闭合S2、S3时，R1与R2串联D．只要同时闭合S l、S3，就会出现短路现象4．教室里投影仪的灯泡，发光时温度很高，必须用风扇降温。

使用投影仪时，首先要打开风扇，确认风扇正常运转后，再通电让灯泡发光，下列电路中符合要求的是( )图45．如图5所示电路中，甲、乙两处分别接入电流表或电压表，当开关S闭合后，为使两灯均能发光，则( )A．甲接电压表，乙接电流表B．甲、乙均接电压表C．甲、乙均接电流表D．甲接电流表，乙接电压表6．小明用如图6所示的器材探究“影响电阻大小的因素”。
