母线保护测试方法分析

10千伏高压母线试验项目和标准高压母线是电力系统中的重要组成部分，用于输送电能。

为了确保高压母线的安全运行，需要进行试验项目和遵循相关标准。

下面将介绍一些常见的10千伏高压母线试验项目和标准。

1.绝缘电阻测试：绝缘电阻测试是检测高压母线的绝缘性能的一种试验方法。

该试验通常使用绝缘电阻表进行，其目的是检测高压母线与大地之间的绝缘电阻是否符合要求。

按照标准要求，高压母线的绝缘电阻应该大于10兆欧姆。

2.介质损耗测试：介质损耗测试是评估高压母线绝缘材料性能的一种试验方法。

该试验通常使用介质损耗测试仪进行，其目的是测试绝缘材料在电场作用下的能量损耗情况。

按照标准要求，高压母线的介质损耗应该小于0.004。

3.交流耐压测试：交流耐压测试是评估高压母线抗击穿性能的一种试验方法。

该试验通常使用交流耐压试验设备进行，其目的是检测高压母线在给定电压下是否能够承受电压的冲击而不发生击穿。

按照标准要求，高压母线应该能够承受1分钟的交流耐压测试，无击穿现象。

4.直流耐压测试：直流耐压测试是评估高压母线抗击穿性能的一种试验方法。

该试验通常使用直流耐压试验设备进行，其目的是检测高压母线在给定电压下是否能够承受电压的冲击而不发生击穿。

按照标准要求，高压母线应该能够承受15分钟的直流耐压测试，无击穿现象。

5.雷电冲击试验：雷电冲击试验是评估高压母线抗雷击性能的一种试验方法。

该试验通常使用雷电冲击测试装置进行，其目的是检测高压母线在雷电冲击下是否能够正常运行。

按照标准要求，高压母线应该能够承受5次雷电冲击测试，无故障发生。

以上是一些常见的10千伏高压母线试验项目和标准，这些试验项目和标准的制定和执行，有助于确保高压母线的安全运行，保障电力系统的正常供电。

在进行试验时，应严格按照相关标准进行操作，确保测试结果的准确性和可靠性。

同时，还需要定期对高压母线进行检测和维护，以保持其良好的工作状态。

只有这样，才能确保高压母线的安全可靠运行，为电力系统的运行提供良好的保障。

母线故障的判别方法母线故障是电力系统中常见的故障类型之一，其会给电力系统的稳定运行带来潜在的危害。

因此，正确判别母线故障的方法十分重要，可以帮助电力系统及时采取措施修复故障，确保电力系统的可靠运行。

下面就是一些常用的判别母线故障的方法。

一、现场观察首先，可以通过对母线故障位置进行现场观察，来获得一些关键信息。

例如，观察是否有火花、火焰或冒烟现象出现。

这些往往是母线短路故障的典型表现。

此外，还可以观察是否有其他设备或线路的异常现象，如电弧现象、电压异常等，这些也可能与母线故障有关。

二、故障指示器和保护装置的报警信号现代电力系统中，通常会配备故障指示器和保护装置，用于监测电力设备的运行状态。

当母线发生故障时，这些装置会发出相应的报警信号，以提示系统操作员可能存在的问题。

通过仔细观察和分析这些报警信号，可以初步判断是否为母线故障，并初步确定故障位置。

三、电力系统数据分析电力系统中有大量的监控数据可以采集和分析，这些数据可以为判别母线故障提供重要的依据。

首先，可以通过电压、电流、功率等数据，分析故障发生时电力系统的工作状态。

母线故障通常会引起系统的电压、电流等参数的异常变化，如电压、电流波形的变形或波动等。

此外，还可以通过电力系统的地电压测量数据，判断是否存在母线短路故障。

四、红外热像仪红外热像仪是一种常用于判别电力设备故障的无损检测工具。

母线故障通常会导致局部热点的产生，这些热点可以通过红外热像仪来检测。

通过对母线进行红外热像仪检测，可以直观地观察到可能的问题区域，并快速确定故障位置。

需要注意的是，由于母线通常将大电流经过，因此可能会产生一定的热量，因此使用红外热像仪时需要将其与其他因素进行综合分析。

五、局部放电检测母线故障也常常伴随着局部放电现象的发生。

通过局部放电检测装置，可以对母线进行局部放电检测，判断是否存在母线故障。

局部放电检测是一种对设备进行无损检测的方法，通过对放电信号的采集和分析，可以初步判断母线是否发生故障，并初步判定位置。

模块四母差保护检验调试概述母线发生故障的几率较线路低，但故障的影响面很大。

因为母线上通常连有较多的电气元件，母线故障将使这些元件停电，从而造成大面积停电事故，并可能破坏系统的稳定运行，使故障进一步扩大。

母线差动保护能够在母线发生故障时快速地切除隔离故障，保证系统的稳定运行，因此母差保护的调试和维护工作非常重要。

当220kV及以上断路器在保护动作跳闸时如果发生机构失灵而无法跳开时，为尽快隔离故障，保证系统稳定运行，要求启动断路器失灵保护，以较短时间动作于断开母联断路器或分段断路器，再经一时限动作于连接在同一母线上的所有支路的断路器。

现各厂家生产的微机母差保护一般都包含集成有断路器失灵保护功能。

新投入运行的母差保护装置第一年内需进行一次全部检验；微机型母差保护每两年进行一次部分检验，每六年进行一次全部检验。

以下以RCS-915A母差保护为例，说明其检验调试的基本步骤。

即使是同一厂家的相同型号的保护装置，因软件版本号的不同而可能会有个别差异。

1、工作任务现场有高压母线差动保护屏一面，需停电进行保护年检，要求在规定时间内完成保护年检项目。

2、工作条件2.1RCS-915A母线差动保护屏柜。

2.2微机保护测试仪及配套试验线，万用表，兆欧表。

2.3螺钉旋具，绝缘胶布。

3、操作注意事项3.1更换母差保护装置或检验调试中，对于接入母差保护的各电气元件（主变、线路、旁路、母联或分段开关）尤其是运行状态元件，要特别注意工作中应严禁造成二次电流回路开路、直流回路接地及电压回路短路等。

3.2对于新安装母差保护装置，应认真清查接入母差保护屏的所有元件各相电流回路的相对极性关系及变比整定是否正确。

3.3检查母差保护屏的各元件失灵启动回路及母线刀闸切换电流回路接入是否正确并核对其相应切换继电器或指示灯显示正确，要保证电流切换回路正确可靠。

3.4调试中应特别注意检查其在区内、外故障时动作的选择性是否正确，检查其复合电压闭锁功能、母联失灵（死区故障）保护、CT断线闭锁、告警功能及各保护单元的出口逻辑（包括失灵保护出口）是否正确。

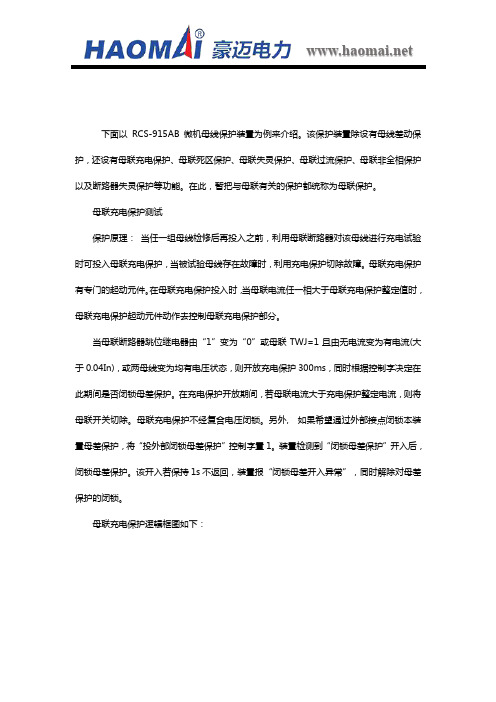

下面以RCS-915AB微机母线保护装置为例来介绍。

该保护装置除设有母线差动保护，还设有母联充电保护、母联死区保护、母联失灵保护、母联过流保护、母联非全相保护以及断路器失灵保护等功能。

在此，暂把与母联有关的保护都统称为母联保护。

母联充电保护测试保护原理：当任一组母线检修后再投入之前，利用母联断路器对该母线进行充电试验时可投入母联充电保护，当被试验母线存在故障时，利用充电保护切除故障。

母联充电保护有专门的起动元件。

在母联充电保护投入时，当母联电流任一相大于母联充电保护整定值时，母联充电保护起动元件动作去控制母联充电保护部分。

当母联断路器跳位继电器由“1”变为“0”或母联TWJ=1且由无电流变为有电流(大于0.04In)，或两母线变为均有电压状态，则开放充电保护300ms，同时根据控制字决定在此期间是否闭锁母差保护。

在充电保护开放期间，若母联电流大于充电保护整定电流，则将母联开关切除。

母联充电保护不经复合电压闭锁。

另外, 如果希望通过外部接点闭锁本装置母差保护，将“投外部闭锁母差保护”控制字置1。

装置检测到“闭锁母差保护”开入后，闭锁母差保护。

该开入若保持1s不返回，装置报“闭锁母差开入异常”，同时解除对母差保护的闭锁。

母联充电保护逻辑框图如下：图2.3.1 母联充电保护逻辑图测试方法：投入母联充电保护压板及投母联充电保护控制字。

短接母联TWJ 开入（TWJ＝1），向母联TA通入大于母联充电保护定值的电流，母联充电保护动作跳母联。

在“交流试验”菜单中，可简单测试母联充电保护，测试方法是：先把三相电流均设为0A，然后把任一相电流（如A 相电流）突然增加到大于母联充电保护定值，母联充电保护将动作跳母联。

下面介绍用“状态序列”菜单来测试母联充电保护。

其他具有相同原理的保护测试可参考此试验方法。

1、保护相关设置：（1）保护定值设置：在“整定定值”里，把系统参数定值中的“母联TA 调整系数”置“1”，其它参数可不考虑设置。

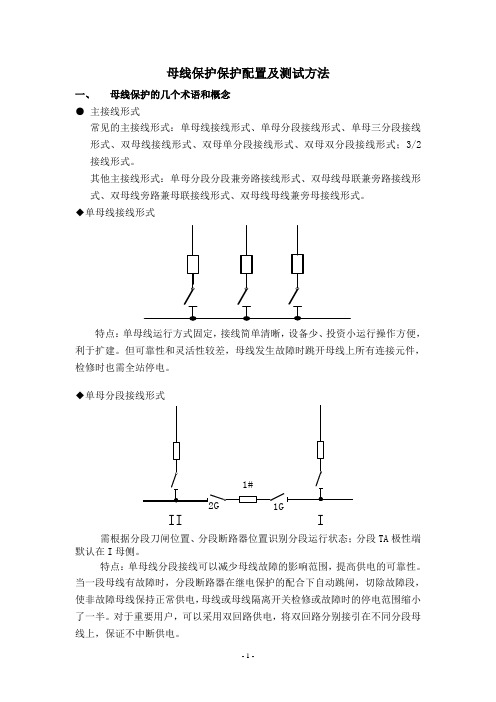

母线保护保护配置及测试方法一、母线保护的几个术语和概念●主接线形式常见的主接线形式：单母线接线形式、单母分段接线形式、单母三分段接线形式、双母线接线形式、双母单分段接线形式、双母双分段接线形式；3/2接线形式。

其他主接线形式：单母分段分段兼旁路接线形式、双母线母联兼旁路接线形式、双母线旁路兼母联接线形式、双母线母线兼旁母接线形式。

◆单母线接线形式特点：单母线运行方式固定，接线简单清晰，设备少、投资小运行操作方便，利于扩建。

但可靠性和灵活性较差，母线发生故障时跳开母线上所有连接元件，检修时也需全站停电。

◆单母分段接线形式III需根据分段刀闸位置、分段断路器位置识别分段运行状态；分段TA极性端默认在I母侧。

特点：单母线分段接线可以减少母线故障的影响范围，提高供电的可靠性。

当一段母线有故障时，分段断路器在继电保护的配合下自动跳闸，切除故障段，使非故障母线保持正常供电，母线或母线隔离开关检修或故障时的停电范围缩小了一半。

对于重要用户，可以采用双回路供电，将双回路分别接引在不同分段母线上，保证不中断供电。

◆双母线专设母联接线形式I II需根据各元件刀闸位置确定该元件所运行母线，根据母联刀闸位置、母联断路器位置识别母联运行状态，母联TA 极性端默认在I 母侧。

特点：具有两组结构相同的母线，每一回路都经一台断路器、两组隔离开关分别连接到两组母线上，两组母线之间通过母联断路器来实现联络。

双母线接线比单母线分段接线的供电可靠性高、运行灵活，但投资也明显增大，因此，只有当进出线回路数较多、母线上电源较多、输送和穿越功率较大、母线故障后要求尽快恢复送电、母线和母线隔离开关检修时不允许影响对用户的供电、系统运行调度对接线的灵活性有一定要求等情况下，才采用双母线接线方式。

◆单母双分段接线形式IIIIII根据分段刀闸位置、分段断路器位置识别分段运行状态；分段1的TA 极性端默认I 母侧，分段2的TA 极性端默认II 母侧。

母差保护试验报告一、试验目的本次试验的目的是验证母差保护装置在电力系统中的工作性能及其保护效果，确保电力系统的安全稳定运行。

二、试验原理母差保护是一种相对于母线来说的系统保护，即将系统视为一个整体，通过将各个节点的电流进行比较，判断系统是否存在故障或异常情况。

母差保护的原理是基于法拉第电磁感应定律，通过测量线路中的电流，判断系统中是否存在差流。

如果存在差流，即代表系统中发生故障或异常情况。

三、试验步骤1.准备工作：确认试验设备的状态和接线是否正确。

2.断电操作：切断试验系统的电源，确保操作的安全性。

3.母差装置的设置：根据系统的特点和要求，进行母差保护装置的设置，包括选择合适的差动元件、对称比率、时限等参数。

4.线路接线：根据系统的拓扑结构，将试验线路按照正确的顺序进行接线，并确保接触良好。

5.开始试验：将电压源接入试验线路，给线路通电，并逐渐增加电流。

6.记录测试数据：在试验过程中，及时记录下各个节点的电流值以及母差保护装置的动作情况。

7.试验结束：完成试验后，及时切断电源，整理试验线路和设备。

四、试验结果本次试验的结果显示，母差保护装置工作正常，能够及时准确地检测到线路中的差流，并进行保护动作。

试验中，没有出现误动作或漏动作等情况，保护装置的动作时限符合设计要求。

五、问题分析与改进措施根据试验结果和试验过程中的观察，本次试验没有发现明显的问题。

但我们可以从以下几个方面进行改进：1.定期检测：对母差保护装置进行定期的检测和维护工作，确保其工作状态和性能的稳定性。

2.参数调整：根据实际情况，对母差保护装置的参数进行调整，使其更加符合实际情况。

3.培训与教育：对试验人员进行母差保护装置的相关培训和教育，提高他们对设备操作和维护的能力。

六、总结与展望通过本次试验，我们对母差保护装置在电力系统中的应用进行了验证，验证了其工作性能和保护效果。

未来，我们还将进一步完善母差保护装置的技术，提高其精度和可靠性，为电力系统的安全运行做出更大的贡献。

母线保护传动实验报告实验目的1. 了解母线保护在传动中的作用及原理。

2. 掌握母线保护传动系统的基本结构和工作原理。

3. 学会使用实验仪器和工具，进行母线保护传动系统的实验操作。

实验设备及材料1. 母线保护传动系统实验装置2. 相应的实验仪器：电流表、电压表等3. 电源、导线等实验原理母线保护传动系统是一种常用的电力传动系统，它通过对电力传动中的母线进行保护，确保传动系统的正常运行。

母线保护装置主要包括过流保护、过电压保护以及短路保护等功能。

- 过流保护：当母线中的电流超过额定值时，过流保护装置会自动切断电源，以防止电流过大损坏传动设备。

- 过电压保护：当母线的电压超过额定值时，过电压保护装置会自动跳闸，以防止电压过高损坏传动设备。

- 短路保护：当母线发生短路时，短路保护装置会及时切断电源，以保护传动系统的安全。

实验步骤1. 连接实验装置：根据实验装置的接线图，正确连接实验装置和电源、仪器等设备。

2. 设置参数：根据实验要求，调节实验装置的工作参数，如额定电流、额定电压等。

3. 运行实验：打开电源，启动实验装置，观察实验装置的运行情况，并记录实验数据。

4. 进行保护测试：通过手动触发过流、过电压、短路等保护装置，测试保护装置的响应时间和保护效果。

5. 结果分析：根据实验数据，分析母线保护装置的工作性能，并进行讨论。

6. 结束实验：关闭电源，停止实验装置的运行。

实验结果与讨论经过实验操作，我们观察到母线保护装置在传动过程中起到了重要的作用。

当传动系统中的电流或电压超过额定值时，保护装置会迅速响应，切断电源，保护传动设备的安全。

通过对保护装置的测试，我们得出了一些结论：1. 过流保护装置的响应时间较短，通常在几毫秒内完成切断电源的操作。

2. 过电压保护装置能够快速检测到母线中的过电压情况，并通过跳闸操作降低电压到正常范围。

3. 短路保护装置能够及时切断电源，防止短路情况对传动设备造成损坏。

这些保护装置的工作性能对于传动系统的安全和稳定运行至关重要。

下面以RCS-915AB 微机母线保护的母差保护为例，介绍用“差动保护”菜单自动测试比率差动保护。

由于母线的作用是汇集和分配电能，在潮流分布中，如果我们把母线看成一个节点的话，根据基尔霍夫电流定律，流进节点的电流应该等于流出节点的电流，这就是母线保护的基本原理。

所谓的差流，是流进母线的电流和流出母线的电流之差。

当母线正常运行（或区外故障）时，流进的电流等于流出的电流，差流为0母线保护不会动作；当母线区内故障时，故障电流应该是全部流进母线而没有流出的电流（理想情况），这时流进母线的电流就不等于流出母线的电流，差流不为0，不满足基尔霍夫电流定律，母线保护应该动作。

国内的微机型保护就是根据基尔霍夫电流定律为基本依据构成的差动保护。

2-1 母线区外（区内）故障投上保护屏上“投母差”压板，整定定值控制字中“投母差保护”置1。

RCS915A母差的差动回路包括母线大差回路和各段母线小差回路，大差是指除母联开关和分段开关外所有支路电流所构成的差动回路，某段母线的小差是指该段母线上所连接的所有支路电流所构成的差动回路。

其保护原理可简单归纳为“大差启动，小差选择”。

RCS915母差装置对TA极性要求支路TA同名端在母线侧，母联TA同名端在I母侧。

因此试验时如I母元件与母联TA顺极性加入电流，表明I母区内故障；反之，则表明I母区外故障。

试验要求对TA极性有深刻认识，理清各种故障下I、II母元件和母联开关二次电流的流向关系对于调试的正确接线将很有帮助。

1、区外故障试验方法：短接元件1的I 母刀闸位置和元件2的II 母刀闸位置接点，将元件2TA 与母联TA 同极性串联，再与元件1TA 反极性串联，模拟母线区外故障。

通入大于差动起动高定值的电流，加入保证母差电压闭锁条件开入的故障电压。

试验结果：保护起动而不出口，在端子排上测得I 、II 母上所有间隔及母联开关出口跳闸回路不接通，无动作信号。

电流接线如图：图2.2.1 母线区外故障接线图2、 区内故障短接元件1的I 母刀闸位置和元件2的II 母刀闸位置接点； （1） I 母故障试验方法：将元件1TA 、母联TA 和元件2TA 同极性串联，模拟I 母区内故障。

编号：Q/×××SG-B750保护检验作业指导书修试管理处继电保护班前言为进一步加强锡盟电网继电保护校验工作的规范性、标准化，强化继电保护现场安全管理，决定编制本作业指导书。

通过作业指导书，把继电保护现场工作做实、做细并进行优化，使现场工作可控、在控，以减少现场工作失误，从而有力地保证电网的可靠运行。

本作业指导书以《电力企业标准编制规则》（DL/T800-2001）为基础，参照国家电网公司标准化作业指导书（范本）编写。

本作业指导书指导现场标准化作业。

同时试验报告、安全措施票、装置打印定值是现场标准化作业不可分割的部分。

本作业指导书起草人：包闰元、闫欣雷本作业指导书审核人：康宁、刘向波本作业指导书自发布之日起执行。

1范围1．1本作业指导书适用于SG-B750微机保护线路成套继电保护装置的检验作业。

1．2作业目的是对SG-B750线路成套继电保护装置运行过程中的周期性全部检验。

2引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。

本作业指导书出版时，所有版本均为有效。

所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。

2．1 《国家电网公司电业安全工作规程》2．2 GB 5.325.31-2001《继电器及继电保护装置基本试验方法》2．3 GB /T14285-2005.3《继电保护和安全自动装置技术规程》2．4 GB/T 15145-2001《微机线路保护装置通用技术条件》2．5 DL 45.38-2001《静态继电保护及安全自动装置通用技术条件》2．5.3 DL/T 559-94 220--500kV《电网继电保护装置运行整定规程》2．5.3 DL/T 5.324-1995.3《继电保护微机型试验装置技术条件》2．8 DL/T 995-2005.3《继电保护和安全自动装置检验规程》3检修前准备：3.1准备工作安排3.2人员要求3.3备品备件3.4仪器仪表3.5材料3.6危险点分析3.7安全措施4. SG-B750保护全部检验流程图5.作业程序及作业标准5.1开工5.2检验电源的使用5.3检修验内容和检验方法5.3.1保护屏检查及清扫保护屏后应清洁无尘，接线应无机械损伤，端子压接应紧固5.3.2 装置插件外观检查5.3.2.1 检查内容及检查方法(1) 检查装置内外部是否清洁无积尘；清扫电路板及盘内端子排上的灰尘。

母线保护调试方法一、装置检查1.检查母线保护装置的外观，确认装置无损坏，各部件齐全。

2.检查母线保护装置的电源连接，确认电源连接正常，无短路、断路现象。

3.检查母线保护装置的信号输入输出连接，确认连接正确无误。

二、电源测试1.给母线保护装置接通电源，测试电源电压是否在规定范围内。

2.测试母线保护装置的电源输出是否正常，各电路板供电是否稳定。

三、绝缘测试1.对母线保护装置进行绝缘测试，包括但不限于输入输出端口、信号线等。

2.测试母线保护装置的绝缘电阻是否符合要求，确保装置的绝缘性能良好。

四、故障模拟1.通过人为操作或外接信号发生器模拟母线故障，测试母线保护装置的反应速度和准确性。

2.对不同类型的故障进行模拟，如短路、断路、过载等，以检验母线保护装置的应对能力。

五、信号检测1.对母线保护装置的信号输入输出进行检测，确保信号正常传输，无干扰、无失真。

2.对母线保护装置的信号处理功能进行测试，如信号过滤、放大等处理过程是否正常。

六、动作逻辑测试1.对母线保护装置的动作逻辑进行测试，确保装置在遇到故障时能够正确判断并执行相应的动作。

2.在不同运行状态下对母线保护装置进行测试，以检验其动作逻辑的正确性和可靠性。

七、整定值校准1.根据设计要求对母线保护装置的整定值进行校准，确保装置在正常运行时的参数准确无误。

2.在不同负载和运行条件下对母线保护装置的整定值进行校准，以检验其参数的稳定性和可靠性。

八、运行试验1.将母线保护装置接入实际运行环境中，进行长时间运行试验，以检验装置在实际运行中的性能和稳定性。
