BADesign桥梁辅助设计软件.软件主要功能1）桥型布置图2）桥位平面图3）桩位坐标图4）墩台构造图（支持花瓶墩）5）板梁布置图（空心板、T梁、小箱梁）6）等高连续梁构造钢束图（含曲线桥、变宽桥）7）变高连续梁构造钢束图（含曲线桥）8）其他辅助制图工具、各主要功能介绍：1、桥位平面图：按大地坐标和实际尺寸在图纸中绘制，该图与桥型布置图中的平面图类似，参见桥型布置图。
2、桥型布置图包括立面图、总体表、平面图、断面图。
程序提供用户控制的数据：①立面平面线形：平曲线，竖曲线，地面线；可输CAD中选择线作为输入；②桥面布置：人行道、机动车道、隔离带、栏杆等，可控制是否分幅，防撞栏杆是否包边等；③上部结构类型：空心板、T梁、小箱梁、连续梁；如果是前三种，程序可根据结构宽度自动进行板梁布置，并确定湿接缝宽度；④下部结构类型：桥墩可选择盖梁柱式（支持L盖梁、倒T盖梁），柱式墩，花瓶墩等；基础可以是桩柱系梁、承台、扩大基础；桥台可选择桩柱式、重力桩基式；3、桩位坐标图：绘制墩台桩基平面并给出桩位坐标表4、桥墩桥墩有盖梁柱式墩、柱式墩、花瓶墩TPS d.l1I __________ ，血J [BMrh旧■一I曲：i ■1- vet.n事从*・』阳匕* • Rf■ 3"TlV-tlll■€ ISV19>W *44 貿J-iRPi «B4*** •«道路信息布跨信息桥型图绘制5、桥台桥台有轻型桩基桥台、重力式桩基桥台①、空心板、T梁、小箱梁板梁布置图②、适应曲线、变宽、斜交等各种情况，③、既能自动划分板梁，也可输入板宽控制板梁划分。
④、用户可绘制划板线，程序根据用户划板绘制划板图・n6、划板图：空心板划板图界面空心板划板图绘制小箱梁T梁划板图界面小箱梁划板图绘制7、等高连续梁（支持变宽）：①、支持断面形式：直腹板、斜腹板、圆弧底板曲线连续梁立面平面③、连续梁钢束a）绘制钢束图平面、立面、大样及钢束表格；b）输出所有钢束断面或任意钢束断面；c）可添加删除钢束，钢束可从CAD中直接选取多义线;d）可通过修改数据达到修改钢束线形的目的；e）可控制端部形式。
桥码软件桥码软件是由武汉市桥码科技有限公司开发的一款适用于桥梁设计的综合性软件，适用于公路桥梁和铁路桥梁，将桥梁工程的总体设计，结构计算和绘图功能融为一体，桥码软件采用的云计算技术和SQL数据库管理系统，仿照工厂生产线的模式，将桥梁设计的各个工序建立成流水作业体系。
桥码软件的每一个数据输入窗体均为用户提供定制模板功能，采用标准模板为用户定制个性化的参数，并提供箱梁预应力自动布束功能。
各个窗体的数据输入非常简便快捷，只需要一分钟就可以绘出箱梁预应力图。
桥码软件的结构计算和绘图共用一套数据，一键形成结构计算数据，还可以一键输出桥梁博士数据接口文件(*dbs文件)。
方便用户对计算结构的准确性进行验证和比对一功能桥码软件2013版现阶段具有以下核心功能：桥码软件支持的上部结构：包括所有类型的混凝土箱形梁，包括异形、变宽、变高、变箱室。
下部结构包括：各类柱式桥墩，以及各式桥台。
（1）绘桥型图；（2）绘支座平面图；（3）绘桩位平面图，生成桩位坐标表；（4）绘墩台结构图；（5）绘箱梁结构图；（6）绘箱梁钢筋图；（7）绘箱梁预应力图；（8）绘承台钢筋图；（9）绘桩基钢筋图；（10）绘墩台三维模型（AutoCAD 3d Solid格式）；（11）绘预应力束三维模型；（12）上部结构计算。
（提供一键输出“桥梁博士”数据功能，用户可以用桥码软件进行计算，用桥梁博士验证，方便用户对计算结果进行比对）二技术支持●桥码软件技术支持体系：桥码软件有一整套完备的技术支持方案，对用户提出的各种疑难问题及时、准确的回答；●软件及时升级维护:业内标准改变、软件功能更新发生软件版本升级后，我们将第一时间将最新版本通过网络途径送交您手上，并详细讲解升级原因及使用方法；●网络平台强力支持：访问武汉市桥码科技有限公司门户网站，在这里您将得到海量的专业知识，软件应用技巧，还可以和我们的技术工程师通过网络进行交流；1.桥码软件官方网站为用户提供在线解答。
中国桥梁网计算机辅助桥梁设计能极大地提高设计人员的效率，减轻设计人员的劳动强度，由于目前计算机辅助桥梁设计方面的专业设计软件较少，因此希望本文对桥梁计算机辅助设计软件WYCAD功能的介绍，能对桥梁设计人员能有所帮助。
一、WYCAD简介WYCAD采用Visual C＋＋面向对象语言进行软件的开发，采用windows平台操作系统，结合对话框及数据文件方式，操作简单灵活。
绘制的图形格式采用AutoCAD的DWG格式。
WYCAD采用项目管理的方式管理一个桥梁设计的全部主要信息，便于整座桥梁各个部件进行数据交换。
WYCAD功能目前主要有简支梁（板）桥、连续刚构桥、斜拉桥、拱桥、下部构造及一些实用小程序等模块。
二、主要功能介绍1、全桥总体信息模块WYCAD采用建立新项目的方式开始一座桥梁的设计，然后填写全桥的总体信息，然后根据全桥的总体信息进行桥梁各个部件的设计计算及绘图。
全桥总体信息包含：路线走向、桥台类型、水流方向、0号桥台台口桩号、分幅或整幅桥、桥轴线与设计线距离、桥面横坡、桥面总宽、水位信息、竖曲线信息、地面线信息、桥跨布置子对话框、桥台子对话框信息等。
如果用于施工图设计还需填写支座信息。
桥跨布置方式是按照简直梁板（引桥）配斜拉桥、刚构或拱桥等其中一种（主桥）也可以全部为简直梁板方式为原则进行布置的。
2、简支梁（板）桥模块首先填写空心板或T梁的横截面信息及桥宽方向梁板布置方式及荷载标准，根据对话框生成的数据进行内力计算、预应力钢束估索，然后打开预应力信息及普通钢筋信息对话框检查或调整估索生成的预应力、普通钢筋信息，确认后就进行承载能力极限状态及正常使用极限状态计算，调出计算结果查看主要指标是否满足规范或设计者要求，不满足则根据计算书中的建议调整截面或预应力、普通钢筋信息，满足则进行绘图工作，绘出一般构造、预应力钢束布置及普通钢筋构造图。
简支空心板是按部分预应力或全预应力设计的，分先张法及后张法构件两种张拉类型。
常用桥梁计算软件的分析常用桥梁计算软件的分析目前对桥梁进行计算分析可供选择的计算软件很多，国内专用软件有桥梁博士、GQJS和QLJC及桥梁荷载试验静动力分析系统等，国外的大型通用有限元程序如ANSYS、MIDAS等，这些软件在桥梁计算方面都各有所长和不足之处。
1）公路桥梁结构设计系统GQJSGQJS由交通部科学研究院开发推出，其适用于任意可作为平面杆系处理的桥梁结构体系及组合结构等。
结构材料可以随意定义为多种材料，且结构的不同构件可采用不同的材料类型。
系统可进行施工阶段和使用阶段综合分析。
系统使用阶段计算荷载包括了各种常见静荷载和现阶段绝大部分常见的设计荷载，并可自定义车辆荷载。
系统后处理强大，可给出各阶段内力、累计内力、截面沿高度6点的正应力、剪应力、主应力及其方向，使用阶段各种荷载作用下的截面内力、位移、应力及其最不利组合，可以根据需要绘制各施工阶段静力计算图示、挠度图及应力包络图等。
2）桥梁博士由同济大学桥梁工程系开发完成，和GQJS功能相近，操作亦十分简易，后处理丰富，内嵌截面验算功能，是一款优良的桥梁设计软件。
3）MIDAS/CivilMIDAS/Civil是为了能够迅速完成对土木结构的结构分析与设计而开发的“土木结构专用结构分析与优化设计软件”。
其适合所有桥梁结构形式，同时可以做非线性边界分析、材料非线性分析、静力弹塑性分析、动力弹塑性分析等。
系统单元丰富，具有工程常用的单元类型；系统界面友好，结构外观可三维动态显示，操作简单易学，拥有快速建模助手，建模迅速，系统后处理强大，可输出各种内力图、应力图及动力视频文件等。
是一款优良的通用有限元程序。
4）大型有限元程序ANSYSANSYS软件是融结构、流体、电场、磁场、声场分析于一体的大型通用有限元分析软件。
由世界上最大的有限元分析软件公司之一的美国ANSYS开发。
其功能极为强大，对土木工程可进行结构静力非线性分析和动力分析，是目前世界上最为通用的大型有限元程序之一。

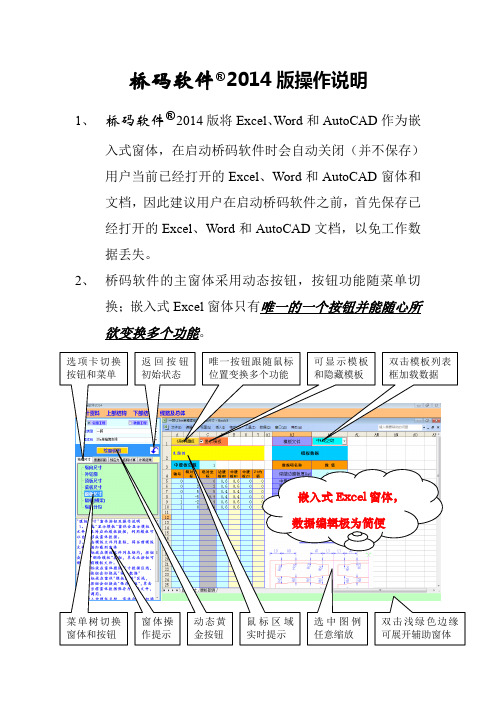

桥码软件®2014版操作说明
1、桥码软件®2014版将Excel、Word和AutoCAD作为嵌
入式窗体，在启动桥码软件时会自动关闭（并不保存）用户当前已经打开的Excel、Word和AutoCAD窗体和文档，因此建议用户在启动桥码软件之前，首先保存已经打开的Excel、Word和AutoCAD文档，以免工作数据丢失。
2、桥码软件的主窗体采用动态按钮，按钮功能随菜单切
换；嵌入式Excel窗体只有唯一的一个按钮并能随心所欲变换多个功能。
菜单树切换窗体和按钮窗体操
作提示
动态黄
金按钮
双击浅绿色边
可展开辅助窗体
选中图例
任意缩放
鼠标区域
实时提示
嵌入式Excel窗体，
数据编辑极为简便
3、 辅助窗体说明
4、 其它说明
切换菜单不必关闭已经打开的Excel 或
AutoCAD 窗体，下一个窗体启动会更加快捷；Excel 单元格处于编辑状态（单元格闪烁）时不能保存数据，此时单击其它单元格即可。
常用桥梁计算软件的分析随着桥梁工程的不断发展，桥梁计算软件在工程设计中扮演着非常重要的角色。
它们能够进行桥梁结构计算、分析和设计，提高设计效率和准确度。
本文将对常用的桥梁计算软件进行分析。
1.SAP2000SAP2000是一款常用的桥梁计算软件，它具有强大的数据处理和计算能力。
它能够进行二维和三维桥梁结构的静力和动力分析，具有非线性分析功能，可以处理各种加载情况。
SAP2000使用直观的图形用户界面，使得使用者可以轻松创建和修改结构模型。
它还提供了多种材料和元素类型，可以根据不同的工程需求进行选择。
此外，SAP2000还有强大的后处理功能，可以生成高质量的结果报告和可视化。
2. Midas CivilMidas Civil是一款常用的桥梁计算软件，它采用有限元分析方法进行结构计算。
它能够进行静力和动力分析，并且可以分析不同材料的行为。
3. LUSAS BridgeLUSAS Bridge是一款专注于桥梁工程的计算软件。
它能够进行静力和动力分析，并提供了丰富的材料和截面库。
它还具有强大的后处理功能，可以生成详细的结果报告和可视化。
LUSAS Bridge使用直观的用户界面，易于使用。
它还提供了高级功能，如烈度-频率分析、随机振动分析和地震反应分析，可以用于特殊的桥梁设计。
4. RM BridgeRM Bridge是一款由Bentley公司开发的专业桥梁计算软件。
它具有强大的静力和动力分析能力，可以进行复杂的桥梁结构计算。
它还提供了多种材料和截面库，可以满足不同的设计需求。
总结：以上只是对常用的桥梁计算软件进行了简要的分析。
无论是SAP2000、Midas Civil、LUSAS Bridge还是RM Bridge，它们都具有强大的桥梁分析和设计功能，能够满足不同的工程需求。
在实际应用中，选择合适的软件取决于具体的设计要求、工程规模和个人偏好。
1.我的电脑只能装CAD2008及以上版本其余的装不上?咨询下，2012cad支持不啊?答：那你安装桥码软件对应2008的版本是可以的。
目前有06,07,08版本，很少有单位用2012版本2.桥码软件支持系统有哪些?答：桥码软件根据大多用户的需求，支持windowsxp 32.64位以及window7 ，32的，windows7，64位和windonws8性能还不过稳定，暂时我们软件不支持！3.有裤衩桥的详细教程吗？答：首先输入线路平面，在AutoCAD上拾取线路边线，再输入箱梁结构，然后用箱梁定位，将箱梁放到线路。
4.桥码软件支持通长腹板束吗答：支持通长腹板束，另外只有等高度梁才设计通长腹板束。
5. 请问桥码只能绘制箱梁吗？比如空心板梁钢梁可以做吗？请问桥码可以做钢混组合梁吗？桥码能否出桥墩盖梁钢筋和桥墩钢筋？桥码软件能不能做普通钢筋混凝土空心板桥，常规桥梁，简单桥梁？软件是不是不支持横梁钢筋、钢束齿块钢筋的设计答：桥码软件支持的上部结构：包括所有类型的混凝土箱形梁，包括异形、变宽、变高、变箱室。
下部结构包括：各类柱式桥墩，以及各式桥台。
桥码软件现阶段具备以下功能：绘箱梁构造图、绘箱梁预应力图、绘箱梁钢筋图、绘桥型立面图、绘基础平面图、桩位坐标表、绘墩台构造图、绘承台钢筋图、绘桩基钢筋图，桥码软件还具备上部结构计算功能，并提供一键输出“桥梁博士”数据功能，用户可以用桥码软件进行计算，用桥梁博士验证，方便用户对计算结果进行比对。
另外，桥码软件的市场策略是为广大用户提供高水平，高质量的桥梁的设计软件，并将软件的每一个模块或功能做到极致，尽与完美。
桥码软件的技术核心是箱梁的绘图和计算，在这个方面毫无疑问位于同行业的领先地至于空心板和T梁，桥码软件会在后期增加这些功能，现在桥梁软件品种很多，有的软件看上去功能非常强大，但是技术含量的东西并不多，相信用户会自行判断。
——桥码软件让你比别人更优秀！6.有没有力学计算功能和工程量出图功能？答：支持箱梁结构计算支持工程数量表。
3ds max技术在桥梁建模中的应用3ds Max是一种强大的三维建模和动画软件，广泛应用于桥梁建模领域。
在桥梁设计和建设过程中，使用3ds Max可以帮助工程师和设计师更快速、准确地创建桥梁模型，并进行可视化展示和分析。
本文将介绍3ds Max在桥梁建模中的应用。
3ds Max提供了丰富的建模工具和功能，可以帮助用户快速创建各种类型的桥梁模型。
比如，通过使用3ds Max的基本几何体，如盒子、柱体和圆柱体，可以轻松地创建桥梁的主体结构。
此外，3ds Max还支持细致的多边形建模，可以根据设计要求创建桥梁上的细节，如栏杆、支撑柱和桥面等。
在桥梁建模中，3ds Max的材质和纹理功能可以使桥梁模型更加逼真。
通过为桥梁模型添加合适的材质和纹理，可以使模型表面呈现出真实的颜色和质感。
例如，可以为桥梁的混凝土部分添加适当的纹理，使其看起来更加真实。
此外，3ds Max还支持渲染功能，可以将桥梁模型渲染成高质量的图像或动画，用于设计报告、展示或宣传等用途。
3ds Max还支持动画和模拟功能，可以模拟桥梁的运动和变形。
通过设置桥梁的动画参数，如旋转、平移和缩放等，可以模拟桥梁的开启、闭合和伸缩等动作。
3ds Max还支持灯光和摄影功能，可以改善桥梁模型的视觉效果。
通过设置适当的灯光参数，如光源类型、强度和颜色等，可以调整桥梁模型的明暗效果，使其更加逼真。
此外，3ds Max还支持相机设置和视角调整，可以选择适当的视角和焦距，使桥梁模型呈现出最佳的视觉效果。
除了以上功能，3ds Max还提供了丰富的插件和扩展功能，可以进一步增强桥梁建模的能力。
比如，通过安装桥梁设计相关的插件，可以快速生成标准的桥梁模型，减少建模时间和工作量。
此外，通过使用脚本和自定义工具，可以根据具体需求扩展3ds Max的功能，提高桥梁建模的效率和精度。
3ds Max在桥梁建模中具有广泛的应用。
通过使用3ds Max的建模、材质、动画、模拟、灯光和摄影等功能，可以帮助工程师和设计师更好地创建、展示和分析桥梁模型。
桥码软件
桥码软件是由武汉市桥码科技有限公司开发的一款适用于桥梁设计的综合性软件，适用于公路桥梁和铁路桥梁，将桥梁工程的总体设计，结构计算和绘图功能融为一体，桥码软件采用的云计算技术和SQL数据库管理系统，仿照工厂生产线的模式，将桥梁设计的各个工序建立成流水作业体系。
桥码软件的每一个数据输入窗体均为用户提供定制模板功能，采用标准模板为用户定制个性化的参数，并提供箱梁预应力自动布束功能。
各个窗体的数据输入非常简便快捷，只需要一分钟就可以绘出箱梁预应力图。
桥码软件的结构计算和绘图共用一套数据，一键形成结构计算数据，还可以一键输出桥梁博士数据接口文件(*dbs 文件)。
方便用户对计算结构的准确性进行验证和比对
一功能
桥码软件2013版现阶段具有以下核心功能：
桥码软件支持的上部结构：包括所有类型的混凝土箱形梁，包括异形、变宽、变高、变箱室。
下部结构包括：各类柱式桥墩，以及各式桥台。
（1）绘桥型图；
（2）绘支座平面图；
（3）绘桩位平面图，生成桩位坐标表；
（4）绘墩台结构图；
（5）绘箱梁结构图；
（6）绘箱梁钢筋图；
（7）绘箱梁预应力图；
（8）绘承台钢筋图；
（9）绘桩基钢筋图；
（10）绘墩台三维模型（AutoCAD 3d Solid格式）；
（11）绘预应力束三维模型；
（12）上部结构计算。
（提供一键输出“桥梁博士”数据功能，用户可以用桥码软件进行计算，用桥梁博士验证，方便用户对计算结果进行比对）
二技术支持
●桥码软件技术支持体系：
桥码软件有一整套完备的技术支持方案，对用户提出的各种疑难问题及时、准确的回答；
●软件及时升级维护:
业内标准改变、软件功能更新发生软件版本升级后，我们将第一时间将最新版本通过网络途径送交您手上，并详细讲解升级原因及使用方法；
●网络平台强力支持：
访问武汉市桥码科技有限公司门户网站，在这里您将得到海量的专业知识，软件应用技巧，还可以和我们的技术工程师通过网络进行交流；
1.桥码软件官方网站为用户提供在线解答。
2.桥码软件技术服务热线可为用户提供及时的技术支持。
3.桥码软件用户群，方便用户之间相互交流，桥码软件技术人员可以及时解答用户提问。
三更新历史
桥码软件第六次更新内容如下：
推出钢筋预应力束自动布束功能，改善和完善箱梁预应力模板功
能，一键形成整个箱梁预应力力束全部数据，绘图与计算一气呵成！
桥码软件第五次更新内容如下：
1，增加桥梁博士数据接口输出功能，更新后一键输出桥梁博士*.dbs脚本文件，在此衷心感谢湖北省交通设计院刘政伟主任提供的宝贵意见。
2，对在深圳市设计院某项目设计过程中发现的桥型图、墩台构造图等模块问题进行了优化和改善。
3，对窗体界面进行了优化，但数据结构基本没有改变。
在以后进行优化过程中也会尽可能不改变数据输入格式。
感谢西北院武汉分院李工的宝贵意见。
4，对结构计算功能进行了充分的验证和补充完善。
增加了铁路规范验算功能。
2013年10月31日第四次更新
桥码软件第四次更新内容如下：
1，根据西北院武汉分院提出的建议，修改了线路、上部、下部操作下拉框记忆功能，避免反复切换下拉框的麻烦。
查看操作步骤
2，根据中国建筑股份有限公司提出的建议，增加了对斜交隔
板构造图的支持。
3，根据中交一公院的提出的建议，修改部分界面文字表述不清、错误的问题。
4，根据武汉市政院的建议，对部分界面操作不顺的情况进行了优化处理。
5，根据西北院武汉分院提出的建议，增加了自动更新功能，除了软件重大改进外一般无需手动下载安装，软件自动完成更新。
6，修正了其他用户反映的一些细微问题。
2013年10月15日第三次更新
桥码软件第三次更新主要针对各单位的用户在使用过程中提出
的意见和建议对软件的功能进行如下补充修改和完善。
1，增加下部结构输入数据的模板功能，并增加和完善了桥码数据中心下部结构数据库。
以后用户可以直接从桥码数据中心下载各
种不同的墩台数据。
2，根据湖北省交通规划设计院和西北市政院武汉分院提出的建议，增加Eicad线路数据交互功能。
用户可以直接读入Eicad的线路平面、线路纵断面和地面点数据。
3，完善了预应力输入和绘图功能。
根据铁四院道路交通设计院用户的建议，增加了腹板通长预应力束的模板输入功能。
4，接受武汉市希威尔设计公司的建议，修改箱梁横向钢筋在横隔板范围内的布置方式。
5，按照西北设计院武汉分院的图面表达方式，修改了腹板箍筋的模板文件，并对腹板箍筋的图面表示和尺寸标注进行了修改和完善。
更新后的腹板箍筋平面和纵向主面图面表达效果非常完美。
2013年9月10日第二次更新
本次更新后，在原有功能基础上，桥码软件加入了数据模版输入和桥码数据中心两大重要功能：
1，数据模版功能
在上部结构输入时直接使用模版导入，极大的简化了数据输入过程，部分数据甚至只需点击鼠标即可完成输入，桥码软件内置了一些数据模版，用户也可自行保存编辑数据模版，方便后续使用。
2，桥码数据中心功能
桥码软件依托自身多年的桥梁设计积累，以云计算为平台，正积极建设一个桥梁设计云数据中心，目前数据正不断增加中，在不
久的将来，桥码软件用户可以直接从桥码数据中心选用、下载桥梁设计数据，大大节省桥梁设计的工作量。
2013年8月1日第一次发布
本次更新后，桥码软件具有以下核心功能：
（1）绘桥型图；
（2）绘支座平面图；
（3）绘桩位平面图，生成桩位坐标表；
（4）绘墩台结构图；
（5）绘箱梁结构图；
（6）绘箱梁钢筋图；
（7）绘箱梁预应力图；
（8）绘承台钢筋图；
（9）绘桩基钢筋图
2014年5月桥码软件将进行重大全面升级，尽请期待！
桥码软件® BridgeMorse® 为中华人民共和国注册商标。
