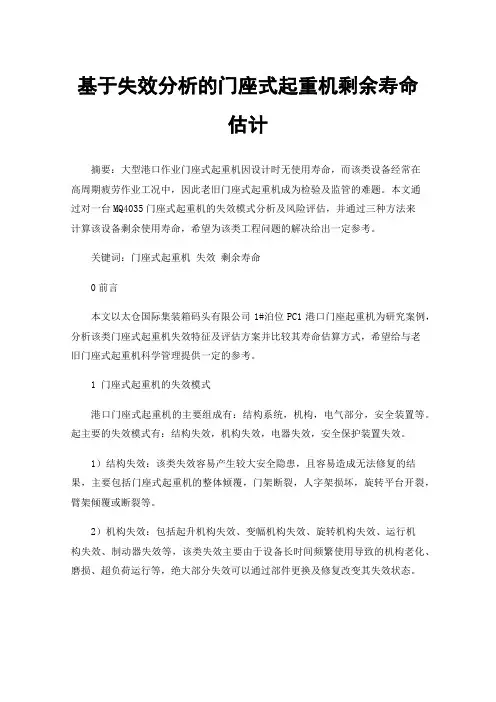

基于失效分析的门座式起重机剩余寿命估计摘要：大型港口作业门座式起重机因设计时无使用寿命，而该类设备经常在高周期疲劳作业工况中，因此老旧门座式起重机成为检验及监管的难题。
本文通过对一台MQ4035门座式起重机的失效模式分析及风险评估，并通过三种方法来计算该设备剩余使用寿命，希望为该类工程问题的解决给出一定参考。
关键词：门座式起重机失效剩余寿命0前言本文以太仓国际集装箱码头有限公司1#泊位PC1港口门座起重机为研究案例，分析该类门座式起重机失效特征及评估方案并比较其寿命估算方式，希望给与老旧门座式起重机科学管理提供一定的参考。
1 门座式起重机的失效模式港口门座式起重机的主要组成有：结构系统，机构，电气部分，安全装置等。
起主要的失效模式有：结构失效，机构失效，电器失效，安全保护装置失效。
1）结构失效：该类失效容易产生较大安全隐患，且容易造成无法修复的结果，主要包括门座式起重机的整体倾覆，门架断裂，人字架损坏，旋转平台开裂，臂架倾覆或断裂等。
2）机构失效：包括起升机构失效、变幅机构失效、旋转机构失效、运行机构失效、制动器失效等，该类失效主要由于设备长时间频繁使用导致的机构老化、磨损、超负荷运行等，绝大部分失效可以通过部件更换及修复改变其失效状态。
3）电气失效：主要包括电线电缆老化失效、中心集电器黏连失效、电动机过载失效、变压器失效、电阻器失效、控制柜老化等，这类失效也可以通过更换及修复来改变其失效状态。
4）安全保护装置失效：包括限位装置失效、超载限制器失效、缓冲器老化失效、防风抗滑装置失效，这类失效也可以通过更换及修复来改变其失效状态。
这四类失效中，一般界定大型门座式起重机其剩余使用寿命的主要是结构失效。
大型门座式起重机械主要是由金属构件组成,承受着交变载荷,疲劳破坏损伤是其主要的失效形式[1]。
其使用剩余寿命主要取决于金属结构的疲劳寿命，而金属结构寿命极限一般是根据规范里载荷谱系数和工作级别确定的,而这两者应通过实际载荷组合确定。

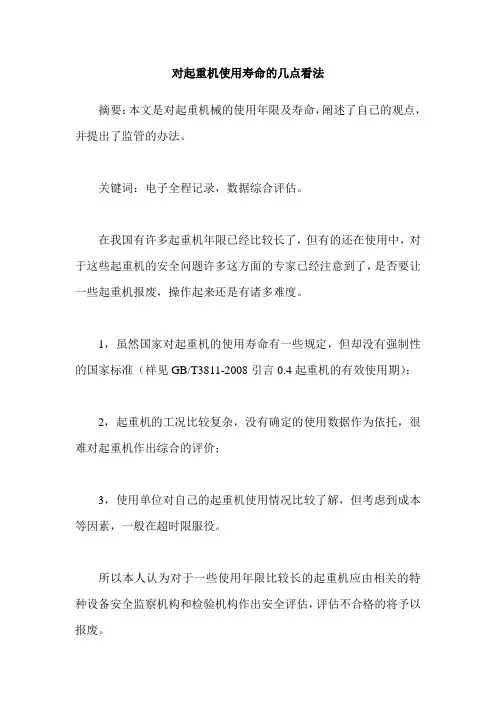

对起重机使用寿命的几点看法
摘要：本文是对起重机械的使用年限及寿命，阐述了自已的观点，并提出了监管的办法。
关键词：电子全程记录，数据综合评估。
在我国有许多起重机年限已经比较长了，但有的还在使用中，对于这些起重机的安全问题许多这方面的专家已经注意到了，是否要让一些起重机报废，操作起来还是有诸多难度。
1，虽然国家对起重机的使用寿命有一些规定，但却没有强制性的国家标准（祥见GB/T3811-2008引言0.4起重机的有效使用期）；
2，起重机的工况比较复杂，没有确定的使用数据作为依托，很难对起重机作出综合的评价；
3，使用单位对自己的起重机使用情况比较了解，但考虑到成本等因素，一般在超时限服役。
所以本人认为对于一些使用年限比较长的起重机应由相关的特种设备安全监察机构和检验机构作出安全评估，评估不合格的将予以报废。
对于一些使用年限不长及新安装的起重机本人有以下几点建议：
1，在设计时按使用工况，计算出的设计使用有效期要在起重机上有明确标示；
2，以现在的科技，可以对起重机的使用状况安装监控仪器对工作循环做出记录，如起重量限制器、力矩显示器一样可以有一个明确数据；为以后评估作出数据依托；
3，对于一些的特殊环境下的起重机锈蚀对起重机的刚度、强度及稳定性的减弱、受不确定外力及操作不当导致起重机受损的应建行安全评估，评估不合格的将予以报废。
我想只要我们在现行的条件下慢慢的做起来，就有可能在将来的几年内就会有所改进。

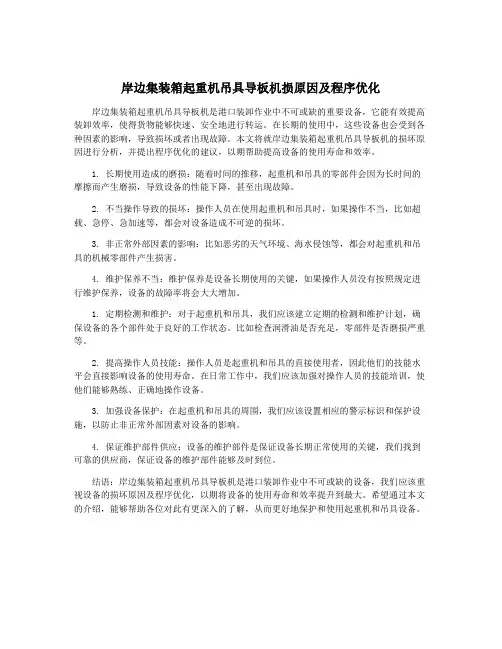

岸边集装箱起重机吊具导板机损原因及程序优化岸边集装箱起重机吊具导板机是港口装卸作业中不可或缺的重要设备，它能有效提高装卸效率，使得货物能够快速、安全地进行转运。
在长期的使用中，这些设备也会受到各种因素的影响，导致损坏或者出现故障。
本文将就岸边集装箱起重机吊具导板机的损坏原因进行分析，并提出程序优化的建议，以期帮助提高设备的使用寿命和效率。
1. 长期使用造成的磨损：随着时间的推移，起重机和吊具的零部件会因为长时间的摩擦而产生磨损，导致设备的性能下降，甚至出现故障。
2. 不当操作导致的损坏：操作人员在使用起重机和吊具时，如果操作不当，比如超载、急停、急加速等，都会对设备造成不可逆的损坏。
3. 非正常外部因素的影响：比如恶劣的天气环境、海水侵蚀等，都会对起重机和吊具的机械零部件产生损害。
4. 维护保养不当：维护保养是设备长期使用的关键，如果操作人员没有按照规定进行维护保养，设备的故障率将会大大增加。
1. 定期检测和维护：对于起重机和吊具，我们应该建立定期的检测和维护计划，确保设备的各个部件处于良好的工作状态。
比如检查润滑油是否充足，零部件是否磨损严重等。
2. 提高操作人员技能：操作人员是起重机和吊具的直接使用者，因此他们的技能水平会直接影响设备的使用寿命。
在日常工作中，我们应该加强对操作人员的技能培训，使他们能够熟练、正确地操作设备。
3. 加强设备保护：在起重机和吊具的周围，我们应该设置相应的警示标识和保护设施，以防止非正常外部因素对设备的影响。
4. 保证维护部件供应：设备的维护部件是保证设备长期正常使用的关键，我们找到可靠的供应商，保证设备的维护部件能够及时到位。
结语：岸边集装箱起重机吊具导板机是港口装卸作业中不可或缺的设备，我们应该重视设备的损坏原因及程序优化，以期将设备的使用寿命和效率提升到最大。
希望通过本文的介绍，能够帮助各位对此有更深入的了解，从而更好地保护和使用起重机和吊具设备。
摘要：随着我国集装箱吞吐量的快速增长，各大港口集装箱吞吐量连年稳居世界第一，本文通过对岸边集装箱起重机的简介，市场环境，发展前景等分析得出集装箱起重机应用前景广阔。
1 概述随着中国与世界贸易的不断发展，为港口提供了源源不断的货源，港口吞吐量逐年增加，呈现了良好的发展势头。
随着货物集装化趋势加深，全球集装箱运输量也不断上涨，我国沿海大型综合港口的集装箱吞吐呈现快速增长趋势。
回首10年，我国经济一直飞驰在高速增长的轨道上，进出口贸易快速增长，贸易总额在世界的排名不断提升。
在此期间，承担对外贸易一半运量的集装箱运输业务，在进出口贸易量激增的影响下，集装箱吞吐量连续15年保持20%的高增长。
2005年我国港口完成集装箱吞吐量达到了9300万标准箱，2007年我国集装箱吞吐量突破一亿标准箱，2011年全年，我国规模以上港口货物吞吐量为91.0亿吨，同比增长12.3%。
我国港口集装箱吞吐量已连续数年稳居世界第一。
与此同时，随着对规模经济效益的日益追求和造船技术的提高，使得船舶日益大型化。
这使得对集装箱码头泊位、航道、港机等各方面设施设备必须去适应船舶大型化的发展。
我国沿海许多大型港口都为集装箱装卸业务配置了现代化的装卸设备以应对快速增长集装箱吞吐量，其中高效率的岸边集装箱起重机需求空间最大。
2 集装箱起重机简介2.1 集装箱起重机种类岸边起重机即岸壁集装箱装卸桥，简称岸桥。
岸桥是一种设置在码头岸边的高架可移动式的大型起重机，岸桥是目前专业集装箱码头的主要船舶装卸设备。
它临海侧有外伸的悬臂，悬臂是活动的，平时悬臂竖起，悬臂放平即可进行装卸船作业；悬臂的陆侧有后伸臂；整个岸桥可以在沿着与码头岸线平行的轨道上行走,如下图所示。
图1岸边集装箱起重机目前国家水运司制定集装箱岸桥分为6个等级标准，见表1。
表1 岸桥6个等级标准及主要参数2.2岸边起重机的主要技术参数介绍以下是国内外较有影响的几家公司的岸边集装箱起重机的技术参数:表2 集装箱起重机的性能参数尺度参数、起重量、小车运行方式、供电系统、轮压、自动化等是岸桥技术性能的主要衡量标准。
浅谈岸边集装箱起重机的剩余寿命及其损伤形式摘要：在我国重工业运输过程中，岸边集装箱起重机发挥出了重要作用，由于该项设备可以提升装卸作业的生产能力，促使其在各个领域中得到了应用。
本文根据以往工作经验，对岸边集装箱起重机的剩余寿命进行总结，并从结构应力与结构刚度的评定、结构变形和结构锈蚀的检测与评价、疲劳强度检测、整体和局部的稳定性评价四方面，论述了岸边集装箱起重机的损伤形式。
关键词：集装箱起重机；剩余寿命；损伤形式前言：在岸边集装箱桥式起重机（以下简称岸桥）使用过程中，主要是对集装箱船与码头之间的货物进行装卸。
由于码头类型的不同，部分码头还会利用岸桥进行堆场作业，跨距和延伸距离较大。
整体来看，岸桥装卸能力的好与坏，与码头生产效率直接相关。
随着船舶行业的大型化发展，岸桥的设计技术也得到了进一步更新，并实现了智能化、长寿命方向的发展。
1.岸边集装箱起重机的剩余寿命1.1常用的几种疲劳分析方法第一是应力比法，该方式主要以同一计算点的选取为主，确定其应力的最小值与最大值之比，从而对疲劳强度进行计算，并将最大应力和应力比作为结构疲劳确定的主要参数。
在岸桥过程过程中，结构疲劳度主要与结构工作级别、构建连接类型等直接相关。
为了更好的对应力比进行确定，人们对具体的计算方式进行了深入研究，首先由各结构中的工作级别和材料种类等，对应力循环疲劳强度进行确定，并将其作为疲劳允许应力值。
其次根据疲劳允许应力值和应力比，结合计算公式来确定。
第二是应力幅法，当起重机的结构疲劳被计算出来之后，结构计算点中的最大应力和最小应力也会被有效突显出来，此时，应力幅度不应该大于许用应力幅值。
如果是在起重机整个寿命期之内，各级的应力变化范围也能得到进一步确定。
1.2岸边集装箱起重机技术结构疲劳分析首先，对疲劳计算荷载进行确定。
在疲劳分析过程中，人们需要对起升载荷LLF及起升系统LS进行充分考虑，从而对疲劳分析中的小车行走惯性载荷进行深入分析。
英文回答：Onshore container cranes are essential equipment for ports and freight terminals and carry the burden of loading and unloading containers. The structure of the cranes consists mainly of the crane racks, lifters, walkers, electrical control systems, among which the crane racks have a strong carrying capacity and good wind—resistant performance, the lifters achieve vertical lifts and drops of containers through the lifters, wires, rollers, etc., and the walkers move and locate the cranes onshore by driving the wheel, walkers, rollers, conveyors, etc., while the electrical control system is used to control and monitor the crane movements. cranes need to be designed and constructed in accordance with national standards and industry norms to ensure their safe and reliable operation. The maintenance manual is of great guidance for day—to—day maintenance, maintenance and troubleshooting of cranes, improving their useful life and operational safety.岸边集装箱起重机是港口和货运码头必备的重要设备，它承担着装卸集装箱的重任。

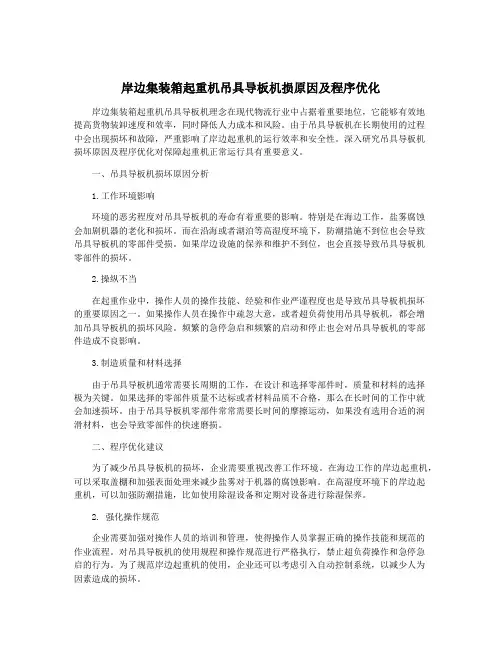

岸边集装箱起重机吊具导板机损原因及程序优化岸边集装箱起重机吊具导板机理念在现代物流行业中占据着重要地位，它能够有效地提高货物装卸速度和效率，同时降低人力成本和风险。
由于吊具导板机在长期使用的过程中会出现损坏和故障，严重影响了岸边起重机的运行效率和安全性。
深入研究吊具导板机损坏原因及程序优化对保障起重机正常运行具有重要意义。
一、吊具导板机损坏原因分析1.工作环境影响环境的恶劣程度对吊具导板机的寿命有着重要的影响。
特别是在海边工作，盐雾腐蚀会加剧机器的老化和损坏。
而在沿海或者湖泊等高湿度环境下，防潮措施不到位也会导致吊具导板机的零部件受损。
如果岸边设施的保养和维护不到位，也会直接导致吊具导板机零部件的损坏。
2.操纵不当在起重作业中，操作人员的操作技能、经验和作业严谨程度也是导致吊具导板机损坏的重要原因之一。
如果操作人员在操作中疏忽大意，或者超负荷使用吊具导板机，都会增加吊具导板机的损坏风险。
频繁的急停急启和频繁的启动和停止也会对吊具导板机的零部件造成不良影响。
3.制造质量和材料选择由于吊具导板机通常需要长周期的工作，在设计和选择零部件时，质量和材料的选择极为关键。
如果选择的零部件质量不达标或者材料品质不合格，那么在长时间的工作中就会加速损坏。
由于吊具导板机零部件常常需要长时间的摩擦运动，如果没有选用合适的润滑材料，也会导致零部件的快速磨损。
二、程序优化建议为了减少吊具导板机的损坏，企业需要重视改善工作环境。
在海边工作的岸边起重机，可以采取盖棚和加强表面处理来减少盐雾对于机器的腐蚀影响。
在高湿度环境下的岸边起重机，可以加强防潮措施，比如使用除湿设备和定期对设备进行除湿保养。
2. 强化操作规范企业需要加强对操作人员的培训和管理，使得操作人员掌握正确的操作技能和规范的作业流程。
对吊具导板机的使用规程和操作规范进行严格执行，禁止超负荷操作和急停急启的行为。
为了规范岸边起重机的使用，企业还可以考虑引入自动控制系统，以减少人为因素造成的损坏。
岸边集装箱起重机吊具导板机损原因及程序优化
岸边集装箱起重机吊具导板机是用于港口集装箱装卸作业的重要设备，起重机在使用
过程中，会遇到吊具导板机损坏的情况。
为了提高设备的使用效率和延长设备的使用寿命，需要对吊具导板机损原因进行分析，并优化相关程序，以减少损坏发生的概率。
一、吊具导板机损原因分析
1. 使用不当：在操作起重机时，存在误操作或操作不当的情况，比如超载、抛挂等
行为，这可能对吊具导板机造成损坏。
2. 设备老化：随着设备的使用时间增长，设备的部件会逐渐老化，比如吊钩、滑轮
等部件，可能会出现裂纹或磨损，导致吊具导板机的损坏。
3. 环境因素：吊具导板机在使用过程中，会受到外部环境的影响，比如风吹雨打、
温度变化等因素，这些环境因素可能导致吊具导板机的损坏。
4. 维护不当：如果对吊具导板机的维护保养不到位，比如润滑油不足、清洁不彻底等，可能会导致吊具导板机的故障或损坏。
二、程序优化建议
1. 定期检查维护：对吊具导板机进行定期的检查和维护，包括对各部件的磨损情况、润滑情况等进行检查，及时发现问题并进行维护保养。
2. 操作规范化：制定严格的操作规程和操作规范，培训操作人员按照规定操作，避
免误操作或操作不当导致的吊具导板机损坏。
3. 更新设备：对老化严重的吊具导板机进行更新或更换部件，以保证设备的正常运
行和使用寿命。
4. 定期清洁：定期清洁吊具导板机，确保吊具导板机在干净的环境中运行，减少外
部环境因素对设备的影响。
5. 根据环境调整使用条件：对于在恶劣环境下使用的吊具导板机，可以采取一些措施，比如增加防护措施、改变使用方式等，以减少环境因素对设备的影响。
摘要岸边集装箱起重机（简称岸桥），集装箱运输船舶的大型化、特别是超巴拿马船型的发展，对岸边集装箱起重机提出了更新更高的要求：提高起重机的技术参数，起重机速度参数高速化，外伸距、起升高度增大；吊具下额定起重量提高，以满足船舶大型化对起重机生产率的要求。
岸边集装箱桥式起重机是我国重工业运输环节中必不可少的工艺装备，作为提高装卸作业生产能力的大型起重运输设备，岸桥被广泛用于港口。
由于条件限制设计上存在着问题，所以在使用多年之后，已经进入服役后期或超期服役阶段的起重机对安全生产构成了潜在的威胁。
本文以此问题为研究对象并加以讨论。
关键词：岸边集装箱起重机；维护保养；检修1、岸边集装箱起重机的概述岸边集装箱起重机由起重机有三大装置：金属结构，动力装置，电气装置，起重机四大机构它有三个：起升机构，行走机构，变幅机构组成，没有回转机构。
50.51/451-26m岸边集装箱起重机（图1-1）整机的电控系统为全变频交流调速驱动系统。
在设计过程中，其海陆侧门框、梯形架采用箱形截面结构，后拉杆及门框撑杆采用螺旋焊接钢管，前后大梁采用双梯形箱形梁结构，而前拉杆则采用工字梁结构，在门框的上部采用水平撑杆连接，在门框和后大梁之间采用水平斜撑杆进行连接，门框内部采用v型撑杆进行连接。
主要钢结构材料采用低合金结构钢，满足了整机工作载荷的疲劳强度要求和暴风状态（55m/s风速）下的结构强度要求。
图1-12、岸边集装箱起重机的机构2.1起升机构岸边集装箱起重机由驱动装置、钢丝绳卷绕系统、吊具和安全保护装置等组成。
驱动装置包括电动机联轴器、减速器、卷筒、支承等部件。
多装在起重机中部或尾部的机房内。
由于集装箱吊具多为四点悬挂，起升机构（图2-1）用两双联卷筒卷绕起升绳，并保持刚性同步。
图2-11-电动机；2-传动轴；3-减速器；牛车轮；5-起升卷筒2.2大车运行机构大车运行机构（图2-2）工作原理：电动机经过联轴器驱动减速器，减速器低速轴将动力通过开式齿轮传递给主动轮车轴，驱动车轮转动。
摘要岸边集装箱起重机(简称岸桥)，集装箱运输船舶的大型化、特别是超巴拿马船型的发展，对岸边集装箱起重机提出了更新更高的要求：提高起重机的技术参数，起重机速度参数高速化，外伸距、起升高度增大；吊具下额定起重量提高，以满足船舶大型化对起重机生产率的要求。
岸边集装箱桥式起重机是我国重工业运输环节中必不可少的工艺装备，作为提高装卸作业生产能力的大型起重运输设备，岸桥被广泛用于港口。
由于条件限制设计上存在着问题，所以在使用多年之后，已经进入服役后期或超期服役阶段的起重机对安全生产构成了潜在的威胁。
本文以此问题为研究对象并加以讨论。
关键词：岸边集装箱起重机；维护保养；检修1、岸边集装箱起重机的概述岸边集装箱起重机由起重机有三大装置：金属结构，动力装置，电气装置，起重机四大机构它有三个：起升机构，行走机构，变幅机构组成，没有回转机构。
50.5t/45t-26m岸边集装箱起重机（图1-1）整机的电控系统为全变频交流调速驱动系统。
在设计过程中，其海陆侧门框、梯形架采用箱形截面结构，后拉杆及门框撑杆采用螺旋焊接钢管，前后大梁采用双梯形箱形梁结构，而前拉杆则采用工字梁结构，在门框的上部采用水平撑杆连接，在门框和后大梁之间采用水平斜撑杆进行连接，门框内部采用v型撑杆进行连接。
主要钢结构材料采用低合金结构钢，满足了整机工作载荷的疲劳强度要求和暴风状态(55m/s风速)下的结构强度要求。
图1-12、岸边集装箱起重机的机构2.1起升机构岸边集装箱起重机由驱动装置、钢丝绳卷绕系统、吊具和安全保护装置等组成。
驱动装置包括电动机联轴器、减速器、卷筒、支承等部件。
多装在起重机中部或尾部的机房内。
由于集装箱吊具多为四点悬挂，起升机构（图2-1）用两双联卷筒卷绕起升绳，并保持刚性同步。
图2-11-电动机；2-传动轴；3-减速器；4-车轮；5-起升卷筒2.2大车运行机构大车运行机构(图2-2)工作原理：电动机经过联轴器驱动减速器，减速器低速轴将动力通过开式齿轮传递给主动轮车轴，驱动车轮转动。
岸边集装箱起重机吊具导板机损原因及程序优化1. 引言1.1 引言起重机吊具导板机是岸边集装箱起重机中非常重要的一个部件，它承担着起重、倾斜和悬吊集装箱的任务。
在长期使用过程中，这些导板机往往会出现各种损坏情况，导致起重机的正常运行受到影响。
对岸边集装箱起重机吊具导板机损原因及程序优化进行深入分析和研究，对于提高起重机使用效率和延长其寿命具有重要意义。
在本文中，我们将首先对岸边集装箱起重机吊具导板机损原因进行详细分析，包括外部因素和内部因素等方面。
接着，我们将探讨岸边集装箱起重机吊具导板机损程序优化的方法，以提高其耐久性和使用效率。
然后，我们将重点关注影响起重机吊具导板机寿命的因素，为延长其使用寿命提供有效的参考。
我们还会介绍一些岸边集装箱起重机吊具导板机损预防措施，帮助避免损坏发生。
我们将总结岸边集装箱起重机吊具导板机操作规范，为使用人员提供正确的操作指导，减少损坏风险。
通过本文的研究，我们可以更好地了解岸边集装箱起重机吊具导板机损原因及程序优化，为保证起重机的正常运行和使用安全提供有效的参考依据。
2. 正文2.1 岸边集装箱起重机吊具导板机损原因分析岸边集装箱起重机吊具导板机在使用过程中常常会出现损坏的情况，导致设备无法正常工作，影响工作效率和安全。
以下是一些常见的岸边集装箱起重机吊具导板机损原因分析：1. 设备老化：长时间的使用会导致设备的零部件磨损，特别是高应力部位容易出现裂纹和变形，进而导致导板机损坏。
2. 操作不当：操作人员不按照操作规范正确使用设备，比如超负荷操作、急停急启动等行为会对导板机造成严重损坏。
3. 外部环境因素：如恶劣的天气条件、强风暴雨等也会对导板机造成损坏，比如吊具被风吹断、雨水侵蚀等。
4. 材料质量问题：导板机的零部件材料如果质量不合格或选择不当，会影响设备的使用寿命，加剧损坏情况。
为避免岸边集装箱起重机吊具导板机的损坏，需要定期对设备进行维护保养，加强操作人员的培训和管理，保持设备的清洁和干燥，及时更换磨损部件，确保设备在正常工作状态下运行。

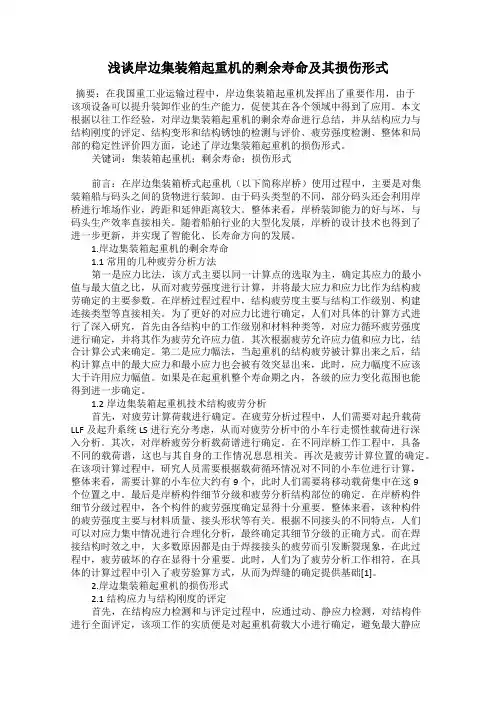

浅谈岸边集装箱起重机的剩余寿命及其损伤形式
发表时间：2018-08-10T15:40:17.890Z 来源：《科技中国》2018年5期作者：邵克鑫栾兆雷
[导读] 摘要：在我国重工业运输过程中，岸边集装箱起重机发挥出了重要作用，由于该项设备可以提升装卸作业的生产能力，促使其在各个领域中得到了应用。
本文根据以往工作经验，对岸边集装箱起重机的剩余寿命进行总结，并从结构应力与结构刚度的评定、结构变形和结构锈蚀的检测与评价、疲劳强度检测、整体和局部的稳定性评价四方面，论述了岸边集装箱起重机的损伤形式。
摘要：在我国重工业运输过程中，岸边集装箱起重机发挥出了重要作用，由于该项设备可以提升装卸作业的生产能力，促使其在各个领域中得到了应用。
本文根据以往工作经验，对岸边集装箱起重机的剩余寿命进行总结，并从结构应力与结构刚度的评定、结构变形和结构锈蚀的检测与评价、疲劳强度检测、整体和局部的稳定性评价四方面，论述了岸边集装箱起重机的损伤形式。
关键词：集装箱起重机；剩余寿命；损伤形式
前言：在岸边集装箱桥式起重机（以下简称岸桥）使用过程中，主要是对集装箱船与码头之间的货物进行装卸。
由于码头类型的不同，部分码头还会利用岸桥进行堆场作业，跨距和延伸距离较大。
整体来看，岸桥装卸能力的好与坏，与码头生产效率直接相关。
随着船舶行业的大型化发展，岸桥的设计技术也得到了进一步更新，并实现了智能化、长寿命方向的发展。
1.岸边集装箱起重机的剩余寿命
1.1常用的几种疲劳分析方法
第一是应力比法，该方式主要以同一计算点的选取为主，确定其应力的最小值与最大值之比，从而对疲劳强度进行计算，并将最大应力和应力比作为结构疲劳确定的主要参数。
在岸桥过程过程中，结构疲劳度主要与结构工作级别、构建连接类型等直接相关。
为了更好的对应力比进行确定，人们对具体的计算方式进行了深入研究，首先由各结构中的工作级别和材料种类等，对应力循环疲劳强度进行确定，并将其作为疲劳允许应力值。
其次根据疲劳允许应力值和应力比，结合计算公式来确定。
第二是应力幅法，当起重机的结构疲劳被计算出来之后，结构计算点中的最大应力和最小应力也会被有效突显出来，此时，应力幅度不应该大于许用应力幅值。
如果是在起重机整个寿命期之内，各级的应力变化范围也能得到进一步确定。
1.2岸边集装箱起重机技术结构疲劳分析
首先，对疲劳计算荷载进行确定。
在疲劳分析过程中，人们需要对起升载荷LLF及起升系统LS进行充分考虑，从而对疲劳分析中的小车行走惯性载荷进行深入分析。
其次，对岸桥疲劳分析载荷谱进行确定。
在不同岸桥工作工程中，具备不同的载荷谱，这也与其自身的工作情况息息相关。
再次是疲劳计算位置的确定。
在该项计算过程中，研究人员需要根据载荷循环情况对不同的小车位进行计算，整体来看，需要计算的小车位大约有9个，此时人们需要将移动载荷集中在这9个位置之中。
最后是岸桥构件细节分级和疲劳分析结构部位的确定。
在岸桥构件细节分级过程中，各个构件的疲劳强度确定显得十分重要。
整体来看，该种构件的疲劳强度主要与材料质量、接头形状等有关。
根据不同接头的不同特点，人们可以对应力集中情况进行合理化分析，最终确定其细节分级的正确方式。
而在焊接结构时效之中，大多数原因都是由于焊接接头的疲劳而引发断裂现象，在此过程中，疲劳破坏的存在显得十分重要。
此时，人们为了疲劳分析工作相符，在具体的计算过程中引入了疲劳验算方式，从而为焊缝的确定提供基础[1]。
2.岸边集装箱起重机的损伤形式
2.1结构应力与结构刚度的评定
首先，在结构应力检测和与评定过程中，应通过动、静应力检测，对结构件进行全面评定，该项工作的实质便是对起重机荷载大小进行确定，避免最大静应力和动应力对构件产生不利影响。
尤其是在港口起重机使用过程中，很多先进技术被应用与其中，这也为相关工作的开展提供了有效基础。
其次，在结构刚度评定过程中，需要对岸桥的刚度评定标准进行严格设立，在此过程中，由于国家的不同，相应的设计规范标准也存在较大的差异性。
在此过程中，各个企业需要对其进行针对性选择。
当岸桥的最大前伸距离保持在TL时，整个设备在垂直方向上的位移不能超过300mm。
另外，岸桥在大车行走方向上，惯性荷载一般会保持在0.05×DL范围内，此时大车行走方向上的位移量也不会超过300mm。
2.2结构变形和结构锈蚀的检测与评价
在结构变形检测与评价过程中，首先应该对变形形式和原因进行合理总结，整体来看，结构变形主要是对箱型结构板的波浪差进行确定，并将杆件等结构的弯曲程度进行显示。
如果有意外出现，同样会引起构件的碰伤变形现象。
具体的产生原因如下：第一，由于薄壁结构中的加筋配置不合理；第二，在箱型结构处理过程中，所使用的焊接工艺存在一定问题，最终引起波浪度进一步增加。
另外，在结构变形检测时，需要使用到基准面和基准直线，二者的测量结果对后续检测与评价工作影响十分严重。
尤其是在板的波浪度确定上，以1000mm 范围为例，如果d大于3mm则视为不合格，在受压纤维区的检测上，相关工作人员需要对检查工作进一步深入实施。
其次，由于箱形构件水密性存在不同程度的缺点，很容易让雨水进入构件内部，在此种情况之下，结构锈蚀的检测与评价显得同样重要。
2.3疲劳强度检测
一般来说，各个企业在大型金属裂纹的监测上，主要以定期巡检方式为主，但由于巡检周期和部位确定存在很大程度的不科学情况，最终引起整个工作的盲目性开展。
例如，在构件实际应用过程中，如果其中的实际应力比某一个界限应力小，便不会出现裂纹情况，从这里也可以确定裂纹出现的真正原因。
在起重机主体组成结构之中，只有在外界应力大于界限应力时，才会出现裂纹情况。
在巡检工作开展过程中，由于巡检部位的应力与结构存在很大差异性，各种裂纹的出现期也会呈现出很大不同，为了提升整个岸桥的安全使用特性，人们需要根据具体的工作情况对巡检周期进行合理设计。
对于已经达到生命周期的裂纹，工作人员应该严格按照相关规定来开展工作。
如果在巡检过程中为发现裂纹的存在，再下一次巡检工作中应进一步加强巡检力度，避免裂纹无法得到及时处理[2]。
2.4整体和局部的稳定性评价
整体评价主要指细长构建的稳定性评价，如门框立柱的稳定性检查等。
在细长杆件使用过程中，如果无法保证其稳定性，杆件很可能会立即断裂，对整个岸桥的影响十分严重。
为了应对这种影响，工作人员一般会在使用之前对杆件进行全方位评定，尤其是在轴心力和弯矩的变换上，可以根据具体情况来选择计算公式。
而在岸桥局部稳定性评价过程中，主要涉及到的评价工作有岸桥箱腹板评价，盖板评价及隔板评价等。
站在以往工作经验角度来说，结构板很容易受到板面压力的影响，最终引起板面出现变形。
因此，人们在评价过程中应该
对板面的抗扭曲系数进行确定。
总结：综上所述，在岸边集装箱起重机金属结构使用过程中，很容易出现疲劳和裂纹等情况，为了保证整体运输工作不受到影响，相关工作人员必须确保岸桥整体使用的稳定程度。
由于焊接件的疲劳问题十分明显，影响因素也较多，为了解决这一问题，增加岸桥的使用寿命，各个企业需要将岸桥的损伤形式全面总结，为剩余寿命确定提供基础条件。
参考文献：
[1]金如新,李时现.双小车岸边集装箱起重机自动装卸集装箱关键技术的应用[J].内燃机与配件,2018(05):207-208.
[2]暮云.科尼诺尔自动快速搬运车提升码头岸边到集装箱堆场水平运输的可靠性[J].集装箱化,2018,29(01):31.。
