变压器和互感器减极性和加极性的问题

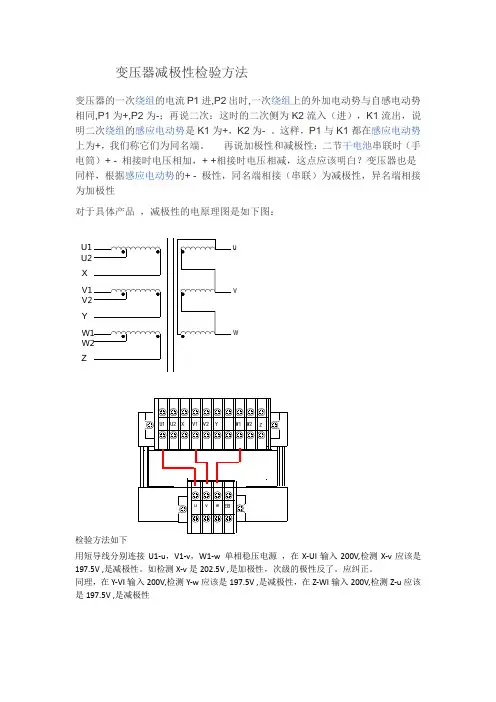

减极性的意思是一次电流从极性端流入,二次电流从极性端流出,这样标注的好处是一次二次的磁通叠加刚好是零。

互感器是用来变换电流或电压的设备,是农村电工接触比较多的测量设备之一。

互感器根据用途不同分为电流互感器和电压互感器两大类。电流互感器是将电力系统中的大电流按一定的比例(称为变比),变为标准的小电流(5A或1A)。电压互感器是将一次系统(供电线路)的高电压按一定的比例(也称变比),变为标准的低电压(100V或100/V)。在实际应用中,由于电流互感器二次额定电流均设计为5A或1A,电压互感器二次额定电压均设计为100V或100/V,所以与电流、电压量值有关的各类仪表、继电器、测试设备、控制设备等就可以按统一的标准参数制作,有利于产品的规范化、标准化和提高准确度,还可以使工作人员及仪表、仪器、设备等避免直接接触高电压,因而保证了安全。

1 铭牌标志

电流互感器的性能、技术参数、接线图等标注在铭牌上和使用说明书中,安装使用前要详细阅读并掌握。

1.1 型号

电流互感器的型号由字母符号及数字组成,通常表示电流互感器绕组类型、绝缘种类、使用场所及电压等级等。字母符号含义如下:

第一位字母:L——电流互感器。

第二位字母:M——母线式(穿心式);Q——线圈式;Y——低压式;D——单匝式;F——多匝式;A——穿墙式;R——装入式;C——瓷箱式。

第三位字母:K——塑料外壳式;Z——浇注式;W——户外式;G——改进型;C——瓷绝缘;P——中频。

第四位字母:B——过流保护;D——差动保护;J——接地保护或加大容量;S——速饱和;Q——加强型。

字母后面的数字一般表示使用电压等级。例如:LMK-0.5S型,表示使用于额定电压500V及以下电路,塑料外壳的穿心式S级电流互感器。LA-10型,表示使用于额定电压10kV电路的穿墙式电流互感器。

1.2 图形标志

1.2.1 图形符号:应用于接线图或其他图纸上表示电流互感器的图形符号,它由

一横线和两个半圆组成。横线表示一次绕组,L

1、L

2

分别表示首端与末端,两个

半圆表示二次绕组,K1、K2分别表示首端与末端,见图4-1。

图4-1 减极性电流互感器标志

1.2.2 极性标志:为电流互感器一次绕组和二次绕组极性的标志符号。为了保证电流互感器在校验和测量时接线正确,均在绕组的接线端子附近进行极性标注。极性标注规则如下。

(1)一次绕组出线首端标为L

1,末端标为L

2

。绕组带有中间抽头时,首端标

为L

1,自第一个抽头起依次标为L

2

、L

3

……。

(2)二次绕组出线首端标为K

1

,末端标为K

2

。绕组带有中间抽头时,首端标

为K

1,自第一个抽头起依次标为K

2

、K

3

……。

(3)对具有多个二次独立绕组的电流互感器,依次在各个绕组标注的“K”前

加注数字区别,如1K

1、1K

2

,2K

1

、2K

2

,3K

1

、3K

2

……。

(4)L

1、K

1

或L

2

、K

2

为同极性端,也叫同名端。电流互感器一次电流I1和二

次电流I2其方向相反时称为减极性,见图4-1;反之称为加极性。为了便于记忆和接线,制造厂一般按减极性生产。

1.2.3 GB1208-86、GB1208-97等:在互感器铭牌上的这种标志,是指制造互感器符合的国家标准编号。

2 技术参数

2.1 额定容量:额定二次电流通过二次额定负荷时所消耗的视在功率。额定容量可以用视在功率V.A表示,也可以用二次额定负荷阻抗Ω表示。它们之间的换算公式为:

式中Z

N

——额定负荷阻抗,Ω;

S

N

——视在功率,V.A;

I

N

——二次额定电流,A。

例如,一台二次额定电流为5A的电流互感器,铭牌标注额定阻抗0.4Ω,如果用视在功率表示,其额定容量为多少?

将上式代入数据得,0.4,

S

N

=0.4×52=10V.A

2.2 一次额定电流:允许通过电流互感器一次绕组的用电负荷电流。用于电力系统的电流互感器一次额定电流为5~25000A,用于试验设备的精密电流互感器为

0.1~50000A。电流互感器可在一次额定电流下长期运行,负荷电流超过额定电流值时叫做过负荷,电流互感器长期过负荷运行,会烧坏绕组或减少使用寿命。

2.3 二次额定电流:允许通过电流互感器二次绕组的一次感应电流。

2.4 额定电流比(变比):一次额定电流与二次额定电流之比。

2.5 额定电压:一次绕组长期对地能够承受的最大电压(有效值以kV为单位),应不低于所接线路的额定相电压。电流互感器的额定电压分为0.5,3,6,10,35,110,220,330,500kV等几种电压等级。

2.6 10%倍数:在指定的二次负荷和任意功率因数下,电流互感器的电流误差为-10%时,一次电流对其额定值的倍数。10%倍数是与继电保护有关的技术指标。

2.7 准确度等级:表示互感器本身误差(比差和角差)的等级。目前电流互感器的准确度等级分为0.001~1多种级别,与原来相比准确度提高很大。用于发电厂、变电站、用电单位配电控制盘上的电气仪表一般采用0.5级或0.2级;用于设备、线路的继电保护一般不低于1级;用于电能计量时,视被测负荷容量或用电量多少依据规程要求来选择。

2.8 比差:互感器的误差包括比差和角差两部分。比值误差简称比差,一般用符号f表示,它等于实际的二次电流与折算到二次侧的一次电流的差值,与折算到二次侧的一次电流的比值,以百分数表示。

2.9 角差:相角误差简称角差,一般用符号δ表示,它是旋转180°后的二次电流向量与一次电流向量之间的相位差。规定二次电流向量超前于一次电流向量δ为正值,反之为负值,用分(’)为计算单位。

2.10 热稳定及动稳定倍数:电力系统故障时,电流互感器受到由于短路电流引起的巨大电流的热效应和电动力作用,电流互感器应该有能够承受而不致受到破坏的能力,这种承受的能力用热稳定和动稳定倍数表示。热稳定倍数是指热稳定电流1s内不致使电流互感器的发热超过允许限度的电流与电流互感器的额定电流之比。动稳定倍数是电流互感器所能承受的最大电流瞬时值与其额定电流之比。
