电流互感器极性检查现场测试常用方法陈冬蕾;燕宝峰;苟晓桐;赵磊【摘要】电流互感器在电力系统中占有重要地位,而电流互感器在安装以及接线过程中有可能出现极性错误,本文对电流互感器极性的测试方法进行了讨论,具有一定的实用参考价值.电流互感器是电力系统中常用的电力设备,通常用电流互感器将大电流变换成小电流,并利用互感器的变比关系配备适当的表计来进行测量,广泛应用于电力系统的继电保护、电能计量、远方测控、系统故障录波等方面.电流互感器绕组极性错误,需及时进行更改,否则会造成计量错误、保护装置拒动或误动等隐患.【期刊名称】《内蒙古石油化工》【年(卷),期】2015(000)008【总页数】3页(P66-68)【关键词】电流互感器;极性;变比【作者】陈冬蕾;燕宝峰;苟晓桐;赵磊【作者单位】天津大学电气与自动化工程学院,天津300072;天津大学电气与自动化工程学院,天津300072;中国能源建设集团有限公司新疆电力设计院,新疆乌鲁木齐830001;天津大学电气与自动化工程学院,天津300072【正文语种】中文【中图分类】TM450.7电流互感器是电力系统中常用的电力设备，通常用电流互感器将大电流变换成小电流，并利用互感器的变比关系配备适当的表计来进行测量，广泛应用于电力系统的继电保护、电能计量、远方测控、系统故障录波等方面。
电流互感器绕组极性错误，需及时进行更改，否则会造成计量错误、保护装置拒动或误动等隐患。
1 电流互感器极性检查现场测试常用方法新投运及运行中的电流互感器由于本身极性及二次绕组配线不正确，造成保护装置误动和拒动，由此而引发的事故时有发生。
因此在电力设备交接试验和预防性试验规程中对电流互感器极性检查有明确要求：GB 50150-2006《电气装置安装工程电气设备交接试验标准》［1］中9.0.8条款规定：“检查互感器的接线组别和极性，必须符合设计要求，并应与铭牌和标志相符”。
DL／T 596-1996《电力设备预防性试验规程》［2］中第七章相关条款规定：“电流互感器在大修后及必要时需进行极性检查，要求与铭牌标志相符”。
温馨提示：本套试卷为电工精选题库，总共500道题！题目覆盖电工常考的知识点。
题库说明：本套题库包含（选择题300道，多选题50道，判断题150道）一、单选题(共计300题,每题1分)1.电缆允许的电流值是按照空气中设定温度( )确定的。
A.10℃B.15℃C.20℃D.25℃答案:D2. 倒闸操作票填写完，应该由( )审票。
A.操作人和监护人B.监护人C.操作人答案:A3. 在施工地点，临近带电设备的遮栏上应悬挂( )的标示牌。
A.在此工作B.禁止合闸，有人工作C.止步，高压危险D.请勿合闸答案:C4. PN结两端加正向电压时，其正向电阻( )A.大B.小C.不变答案:B5. 无功补偿最有用的补偿方式是( )。
A.个别补偿B.分组补偿C.集中补偿答案:A6. 变压器的三相不平衡电流最大值不得超过额定电流的( )。
A.55B.10%C.25%D.15%答案:C7. 提高企业用电负荷的功率因数可以使变压器的电压调整率( )。
A.基本不变B.增大C.减小D.不变答案:C8. 《特种设备安全监察条例》规定，特种设备出现故障或者发生异常情况，使用单位应当( )，消除事故隐患后，方可重新投入使用。
A.停止使用B.维修C.对其进行全面检查D.更换答案:C9. 测量高压线路绝缘应选用( )V伏摇表。
A.1000B.2500C.5000答案:B10. 为了提高设备的功率因数，常在感性负载的两端( )。
A.串联适当的电容器B.并联适当的电容器C.串联适当的电感答案:B11. 导线接头要求应接触紧密和( )等。
A.牢固可靠B.拉不断C.不会发热答案:A12. 电动机在空载运行时的功率因数一般只有( )。
A.0.2~0.3；B.0.5~0.6；C.0.7~0.85。
答案:A13. 伤情严重或者情况特殊，经设区的市级劳动能力鉴定委员会确认，可以适当延长，但延长不得超过( )月。
A.3个B.6个C.9个D.12个答案:D14. 用直流法检查电压互感器的极性时，直流电流表应接在电压互感器的( )。
CT的极性的详细介绍电流互感器（CT）是电力系统重要的电气设备,它承担着高、低压系统之间的隔离及高压量向低压量转换的职能。
其接线的正确与否,对系统的保护、测量、计量等设备的正常工作有极其重要的意义。
在新安装CT及投运或更换CT二次电缆时，测定CT极性的正确性，已经是继电保护工作人员必不可少的工作程序。
下面将对CT极性测定展开详细的介绍:一、What---什么是CT的极性？极性就是铁芯在同一磁通作用下，一次线圈和二次线圈感应出的电动势，其中两个同时达到高电位的一端或同时为低电位的一端称为同极性端。
所谓电流互感器（CT）极性是指它的一次绕组和二次绕组间电流方向的关系。
按照规定，CT一次绕组的首端标为P1，尾端标为P2；二次绕组的首端标为S1，尾端标为S2。
在接线中，P1和S1、P2和S2称为同极性端。
假定一次绕组的电流I1从首端P1流入，从尾端P2流出时，二次绕组中感应的电流I2是从首端S1流出，从尾端S2流入，此时在铁芯中产生的磁通方向相同，这样的CT极性标志称为减极性。
反之，称为加极性。
常用的电流互感器，除有特殊规定外，均采用减极性。
二、Why---为什么要测定CT的极性？电流互感器在交接及大修前后都必须进行极性测定，除此之外，当运行中的差动保护、功率方向保护误动作或电度表反转时也要进行CT的极性检查，这是因为如果电流互感器在接线时把极性接错，将会产生以下危害：1、电流互感器如用在继电保护电路中，将引起继电保护装置的误动或拒动,同时会影响电力系统的运行监控和事故处理，严重时还会危及设备及人身安全。
2、电流互感器如用在仪表计量回路中，将会使各种仪器、仪表的指示和电能计量不正确。
3、采用不完全星形联结的电流互感器，若任意一相极性接反，都会引起未接电流互感器的一相(一般为中相)较其它相电流增高倍。
4、采用不完全星形联接的电流互感器，若两相均接反，虽然二次侧的三相电流仍能保持平衡，但与相应的一次侧电流的相角差为180°，从而将使电度表反转。

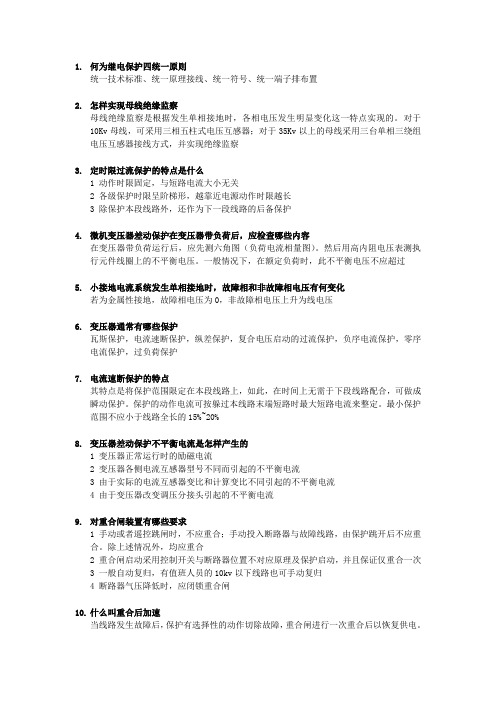

1.何为继电保护四统一原则统一技术标准、统一原理接线、统一符号、统一端子排布置2.怎样实现母线绝缘监察母线绝缘监察是根据发生单相接地时，各相电压发生明显变化这一特点实现的。
对于10Kv母线，可采用三相五柱式电压互感器；对于35Kv以上的母线采用三台单相三绕组电压互感器接线方式，并实现绝缘监察3.定时限过流保护的特点是什么1 动作时限固定，与短路电流大小无关2 各级保护时限呈阶梯形，越靠近电源动作时限越长3 除保护本段线路外，还作为下一段线路的后备保护4.微机变压器差动保护在变压器带负荷后，应检查哪些内容在变压器带负荷运行后，应先测六角图（负荷电流相量图）。
然后用高内阻电压表测执行元件线圈上的不平衡电压。
一般情况下，在额定负荷时，此不平衡电压不应超过5.小接地电流系统发生单相接地时，故障相和非故障相电压有何变化若为金属性接地，故障相电压为0，非故障相电压上升为线电压6.变压器通常有哪些保护瓦斯保护，电流速断保护，纵差保护，复合电压启动的过流保护，负序电流保护，零序电流保护，过负荷保护7.电流速断保护的特点其特点是将保护范围限定在本段线路上，如此，在时间上无需于下段线路配合，可做成瞬动保护。
保护的动作电流可按躲过本线路末端短路时最大短路电流来整定。
最小保护范围不应小于线路全长的15%~20%8.变压器差动保护不平衡电流是怎样产生的1 变压器正常运行时的励磁电流2 变压器各侧电流互感器型号不同而引起的不平衡电流3 由于实际的电流互感器变比和计算变比不同引起的不平衡电流4 由于变压器改变调压分接头引起的不平衡电流9.对重合闸装置有哪些要求1 手动或者遥控跳闸时，不应重合；手动投入断路器与故障线路，由保护跳开后不应重合。
除上述情况外，均应重合2 重合闸启动采用控制开关与断路器位置不对应原理及保护启动，并且保证仅重合一次3 一般自动复归，有值班人员的10kv以下线路也可手动复归4 断路器气压降低时，应闭锁重合闸10.什么叫重合后加速当线路发生故障后，保护有选择性的动作切除故障，重合闸进行一次重合后以恢复供电。
用直流法检测并判断电流互感器电压互感器的极性及进行绝缘试验一、用直流法检测并判断电流互感器、电压互感器的极性及进行绝缘试验：1、用万用表测量互感器极性的步骤：首先询问考官互感器是否退出运行⑴、准备材料：绝缘手套、放电棒、毛巾、三根测试线，一块万用表，一块2500V兆欧表、螺丝刀一把、短接线、电池、沙纸。
⑵、检查绝缘手套是否完好，如坏，征询监考老师，如监考教师说怎么办，回答说换新的。
⑶、检查接地线，两端都要检查，如一端掉，戴绝缘手套接好。
⑷、对电流互感器进行放电，先放一次侧，后放二次侧，各个接线端纽都要进行放电，放电后，手套放在放电棒上以备下次再用。
⑸、用沙纸对电流互感器一次、二次接线端纽进行除锈，用毛巾对电流互感器一次、二次接线端纽和外壳进行清扫。
⑹、检查万用表，用螺丝刀对万用表进行静态调0。
⑺、把红色测试线接在万用表+端纽上，黑色测试线接到＊端纽上，两线搭接，表计打到Ω档和100Ω档位上进行动态调0。
⑻、用仪表对电流互感器一次、二次接线端纽进行导通。
⑼、把万用表红色测试线另一端接二线的S1接线桩上，黑色测试线的另一端接到S2接线桩上。
⑽、把电池的红色线接到电流互感器一次P1接线桩上，黑色线接到P2接线桩上。
按红色电池按纽三次，看表指针偏转方向，正偏为减极性。
把测试结果写在答题纸上。
⑾、戴绝缘手套双手握放电棒未端进行放电，一次、二次各接线桩都要进行放电。
拆除接线。
处，用完后打到空档装好。
⑶、测量前必须挂接地，进行放电处理。
⑷、测量完取下接线时戴上绝缘手套。
⑸、测三次极性。
2、测量互感器的绝缘电阻：⑴、在测量极性后已经对电流互感谢器进行放电，先对2500V兆欧表外观进行检查，红色测试线接仪表L端纽上，黑色测试线接在仪表E端纽上，摇动兆欧表先进行开路检查，指针是否指向∞，后慢摇请监考老师帮忙进行短路检查，看指针是否回零。
然后用熔丝将一次侧和二次侧分别短接起来。
⑵、把兆欧表黑色测试线的一端接在电流互感器的二次接线桩上，摇动仪表请监考老师戴好绝缘手套帮忙在把红色的测试线另一端接在一次接线桩上测试1分钟读出指针所指的数值，把红色测试线拿开，停止摇动仪表。
220KV变电站电流互感器极性校验方案
一、对电流互感器极性进行校验：
一般电流互感器在投入运行前应当校验极性，常用的直流法校验接线如下图所示。
当开关DK合上瞬间，毫安表或万用表指针向“＋”端子方向偏转，则表明毫安表或万用表“＋”端子所接的互感器二次端子K1与接在电池匝极的互感器一次端子L1为同极性。
若开关DK 合上瞬间，毫安表或万用表指针向“一”端子方向偏转，则表明L1与L2两点的极性相反。
二、检查电流互感器变比、伏安特性等试验报告，确认符合标准；
三、对255馈线电流互感器带符合校验极性：
1、确认225、2256、2251、2252在分位；
2、确认2279、2275在合闸位置；
3、分别对A、B、C三相进行加流试验：
在电流互感器一次侧分别施加300A电流，相位角可以根据现场不同，观察微机保护装置内电流大小及相位角。
4、根据保护装置内电流采样情况并与试验数据进行对照，在误差范围内保持一致，画出向量图。
电流大小基本相等，方向一致，确认极性的正确性。
低压电流互感器的校验方法互感器常见问题解决方法在进行电流误差试验之前,通常需要检查极性和退磁等主面特性。
1、极性检查电流互感器一次绕组标志为P1、P2，二次绕组标志为S1、S2、若P1、S1是同名端在进行电流误差试验之前,通常需要检查极性和退磁等主面特性。
1、极性检查电流互感器一次绕组标志为P1、P2，二次绕组标志为S1、S2、若P1、S1是同名端，则这种标志叫减极性。
一次电流从P1进，二次电流从S1出。
极性检查很简单，除了可以在互感器校验仪上进行检查外，还可以使用直流检查法。
2、电流互感器退磁检查电流互感器在电流蓦地下降的情况下，互感器铁芯可能产生剩磁。
如电流互感器在大电流情况下蓦地切断、二次绕组蓦地开路等。
互感器铁芯有剩磁，使铁芯磁导率下降，影响互感器性能。
长期使用后的互感器都应当退磁。
互感器检验前也要退磁。
退磁就是通过一次或二次绕组以交变的励磁电流，给铁芯以交变的磁场。
从0开始渐渐加大交变的磁场（励磁电流）使铁芯达到饱和状态，然后再渐渐减小励磁电流到零，以除去剩磁。
对于电流互感器退磁，一次绕组开路，二次绕组通以工频电流，从零开始渐渐加添到确定的电流值（该电流值与互感器的设计测量上限有关，一般为额定电流的20—50%左右。
可以这样判定，假如电流蓦地急剧变大，此时表示铁芯以进入磁饱和阶段）。
然后再将电流缓慢降为零，如此重复2—3次。
在断开电源前，应将一次绕组短接，才断开电源。
铁芯退磁完成。
此方法称开路退磁法。
对于有些电流互感器，由于二次绕组的匝数都比较多。
若接受开路退磁法，开路的绕组可能产生高电压。
因此可以在二次绕组接上较大的电阻（额定阻抗的10—20倍）。
一次绕组通以电流，从零渐变到互感器一次绕组的允许的最大电流，再渐变到零，如此重复2—3次。
由于接有负载铁芯可能不能完全退磁。
由于一次绕组的最大电流有限制，过大的话可能烧坏一次绕组。
假如接有负载的二次绕组产生电压不是过高的话，可以加大二次绕组的负载电阻。
电流互感器极性的接法及其测试方法发布时间：2023-02-24T05:21:42.114Z 来源：《中国电业与能源》2022年第19期作者：李国军[导读] 电流互感器为变电站内的二次设备提供电流的测量数据李国军广东电网有限责任公司河源源城供电局广东河源 517000摘要：电流互感器为变电站内的二次设备提供电流的测量数据，其中电流互感器的极性时其重要特性之一，其正确性直接关系到保护、测量、计量的准确性，一旦电流互感器极性存在错误，会给变电站安全稳定运行造成严重影响。
因此在电流互感器投运必须进行极性测试，以防接线错误导致极性弄反。
本文介绍了直流法、交流法等极性测试方法，讨论了各种方法的特点，推荐使用电流法作为现场测试的优先选项。
在电流互感器投运后还需进行带负荷测试作为最后一道防线，对功角关系进行判断以确保电流互感器的极性完全正确。
关键词：电流互感器；极性；电流法；带负荷测试1 引言电流互感器是变电站中常用的一种电力设备，它将较大的一次电流转换为较小的二次电流，经过的适当变比关系给继电保护装置、测控装置、电能计量装置提供电流的测量数据。
电流互感器绕组极性一旦错误，则会造成保护装置拒动或误动、测量或计量错误等严重后果，因此务必保证电流互感器的组别以及极性正确。
对于电流互感器在新投运、技改大修后或者其他必要情况时，必须对电流互感器进行极性检查。
本文阐述了变电站内电流互感器极性的接法，并对现场电流互感器极性测试的方法进行了讨论，具有一定的实用参考价值。
2 电流互感器极性的接法2.1 变压器电流互感器极性的接法变压器二次设备需要电流测量数据的设备一般包括保护、测控、母线差动以及计量等，电流互感器各个绕组的二次侧分别用电缆接入对应的装置中，以220kV变压器电流互感器为例，如下图所示，其中电流互感器极性端P1均指向母线侧。
图1 220kV变压器电流互感器二次绕组分布对于变压器的差动保护，其电流的正方向，是指电流从母线流入变压器。
江苏省电力行业《农网配电营业工》职业技能鉴定操作考核评分标准(考评员用)江苏省电力行业《农网配电营业工》职业技能鉴定操作考核(考评员评分用)姓名准考证号操作开始时间结束时间江苏省电力行业《农网配电营业工》职业技能鉴定操作考核任务书1、操作项目直流法判断互感器的极性(仅用于配电运行方向)2、操作时间本项作业时间 30分钟3、操作说明（1）独立操作；（2）现场提供高压电流互感器、高压电压互感器各一只；(3) 对互感器外观进行检查，标识清晰,外表应无损伤；（4）用直流法正确测试高压电流互感器或高压电压互感器的极性；（5）正确使用工器具；（6）现场电子式万用表、指针式万用表、5号电池；（7）否决项：工作中未做好安全防护措施，发生安全违章，损坏计量设备或仪器仪表，即取消考核，并作零分处理；（8）时间到应立即停止操作，整理工具材料离开操作场地。
江苏省电力行业《农网配电营业工》职业技能鉴定操作直流法判断互感器的极性姓名准考证号电流互感器、电压互感器极性试验记录单互感器极性试验记录：试验人：试验日期：直流法判断互感器的极性（整理）一、工器具准备及安全检查1、250V兆欧表1只，万用表1只，兆欧表、万用表测试连接线各两条（红色黑色），电源盒一只，放电棒一根，绝缘手套两只，一字起一把，砂纸一张，抹布一条，裸铜线三根。
2、检查兆欧表、万用表外观是否完好，对兆欧表进行开路、短路检查，检查绝缘手套有无合格证，试验标签是否过期（六个月一次），有无漏气现象；检查放电棒有无合格证，试验标签是否过期（1年一次）二、询问老师互感器处在什么状态？老师答：此时互感器处在检修状态。
这时检查（电流、电压）互感器有无接地，（注意：不要碰触电流、电压互感器）三、互感器导通检查1、取绝缘手套戴上，将放电棒的接地端夹在互感器的外壳接地上，依次用放电棒的顶端（带接地电阻）和直接接地端钮对电流器P1P2I S1I S2桩头进行放电，再对电压互感器A 、B 、a1、 b1、a2、 b2、进行放电。
浅谈电压互感器的极性检测方法摘要：介绍电压互感器原理，二次回路短路的影响，极性常规检查方法，电容式电压互感器极性检查方法。
关键词：电压互感器极性检测方法电容式电压互感器中图分类号： tm451文献标识码：a 文章编号： 1 概述⑴定义：电压互感器是一个带铁心的变压器。
它主要由一、二次线圈、铁芯和绝缘组成。
当在一次绕组上施加一个电压u1时，在铁芯中就产生一个磁通φ，根据电磁感应定律，则在二次绕组中就产生一个二次电压u2。
改变一次或二次绕组的匝数，可以产生不同的一次电压与二次电压比，这就可组成不同比的电压互感器。
电压互感器是电力系统运行中重要设备组成之一，是交流系统中一次系统和二次系统间联络元件，用于传递系统电压信息供给测量仪器、仪表和保护、控制装置等，工作原理与变压器基本相同。
⑵分类①按安装地点可分为户内式和户外式。
35kv及以下多制成户内式；35kv以上则制成户外式。
②按相数可分为单相和三相式，35kv及以上不能制成三相式。
③按绕组数目可分为双绕组和三绕组电压互感器，三绕组电压互感器除一次侧和基本二次侧外，还有一组辅助二次侧，供接地保护用。
④按绝缘方式可分为干式、浇注式、油浸式和充气式。
干式电压互感器结构简单、无着火和爆炸危险，但绝缘强度较低，只适用于6kv以下的户内式装置；浇注式电压互感器结构紧凑、维护方便，适用于3kv～35kv户内式配电装置；油浸式电压互感器绝缘性能较好，可用于10kv以上的户外式配电装置；充气式电压互感器用于sf6全封闭电器中。
⑤此外，还有电容式电压互感器，电容式电压互感器实际上是一个单相电容分压管，由若干个相同的电容器串联组成，接在高压相线与地面之间，它广泛用于110kv～330kv的中性点直接接地的电网中。
从电压互感器的原理特性上不难看出，电压互感器二次侧不允许短路。
由于电压互感器内阻抗很小，二次回路短路时，会出现很大的电流，将损坏二次设备甚至危及人身安全。
为此，国家电网公司《电业安全工作规程》10.14.1强调“严格防止带电电压互感器二次回路短路或接地”。
测定电流互感器极性的常用方法
(1)直流法。
在电流互感器的一次绕组（或二次绕组）两端，通过按钮开关接入1.5～3V干电池。
假设一次绕组的首端L1接电池正极，尾端L2接电池负极；在二次绕组两端接一低量程直流电压表或电流表，仪表的正极接二次绕组的K1端，负极接K2端。
当按下按钮开关电路接通时，若直流电压表或电流表指针向正方向起；松开按钮开关电路断开时，直流电压表或电流表指针向反方向起，则说明电流互感器为减极性，是正确的。
反之为加极性。
直流法测定电流互感器的极性，简便易行，结果准确，是工程实践中最常用一种方法。
(2)交流法。
将电流互感器的一次绕组尾端L2和二次绕组尾端K2连接在一起，在匝数较多的二次绕组两端K1和K2之间接入1～5V的交流电压U1，再用10V以下小量程的交流电压表分别测量一次绕组两端Ll和L2间的电压U2、Kl和L1间的电压U3，若U3=U1 -U2，则为减极性；若U3 =U1＋U2，则为加极性。
在试验中应注意使接人的电压U1尽量低，只要电压表的读数能看清楚即可，以免电流过大损坏绕组。
为使读数清楚，电压表的量程应选得小一些。
当电流互感器的变比为5及以下时，用交流法测定电流互感器的极性既简单，又准确。
但电流互感器的变比较大（10以上）时，因U2数值较小，U3和U1数值接近，电压表读数不易区分大小，故不易
采用此法测定极性。
(3)仪器法。
一般的电流互感器校验仪都带有极性指示器，因此，在测定电流互感器误差之前，仪器可预先检查极性。
若极性指示器没有指示，则说明被试电流互感器极性正确（减极性）。
温馨提示：本套试卷为电工精选题库，总共300道题！题目覆盖电工常考的知识点。
题库说明：本套题库包含（选择题100道，多选题100道，判断题100道）一、单选题(共计100题,每题1分)1.热继电器的保护特性与电动机过载特性贴近,是为了充分发挥电机的( )能力。
A.过载B.控制C.节流答案:A2. 高压电容器的绝缘电阻用2500V兆欧表测量数值不应低于( )。
A.500MΩB.1000MΩC.1500MΩD.2000MΩ答案:B3. 电流互感器是将( )。
A.大电流变成电流B.高电压变成低电压C.小电流变成大电流答案:A4. 金属导体的电阻是由于导体内的( )引起的。
A.自由电子运动B.原子运动C.正离子运动D.自由电子和正离子碰撞答案:D5. 如图所示，已知稳压管的稳定电压均为5.3V，稳压管正向导通时的管压降为0.7V，则输出电压为( )伏。
A. 5.3B. 6C.10.6D. 1.4答案:B6. 当导体两端电压是1V，导体中的电流是1A时，这段导体的电阻是( )Ω。
A.10B. 5C. 1D.0.5答案:C7. 利用载流导体在磁场中受力原理制造的电机是( )。
A.交流电动机B.交流发电机C.直流电动机D.直流发电机答案:C8. 如果触电者心跳停止，有呼吸，应立即对触电者施行( )急救。
A.仰卧压胸法B.胸外心脏按压法C.俯卧压背法答案:B9. 当验明设备确已无电压后，应立即将检修设备三相短路并( )。
A.放电B.测量接地电阻C.接地答案:C10. 通电线圈产生的磁场方向不光与电流方向有关,而且还与线圈( )有关。
A.长度B.绕向C.体积答案:B11. 精确采用“口对口(鼻)人工呼吸法”大口吹气，按吹二秒停三秒(吹二停三)办法，每分钟做()同步观测伤员胸部腹部起伏状况。
A.5~10次B.12—15次C.20~25次D.50~65次答案:B12. 三相笼形异步电动机的启动方式有两类，既在额定电压下的直接启动和( )启动。
第 1 页 共 7 页电能计量练习试题（13）一、单相选择题：（每题1分，共25分） 1.关于有功功率和无功功率，错误的说法是(A)。
(A)无功功率就是无用的功率； (B)无功功率有正有负； (C)在RLC 电路中，有功功率就是在电阻上消耗的功率； (D)在纯电感电路中，无功功率的最大值等于电路电压和电流的乘积。
2.中华人民共和国电力法适用于中华人民共和国境内的电力建设、（ A ）、和使用活动。
(A)生产、供应； (B)传输、使用；(C)生产、传输；(D)供应、使用。
3.对测量用电流互感器采用闭路退磁法时，应在二次绕组上接一个相当额定负荷( D )倍的电阻，给一次绕组通以工频电流，由零升至1.2倍的额定电流，然后均匀缓慢地降至零。
(A)10；(B)5～10；(C)5～20；(D)10～20。
4.使用电流互感器和电压互感器时，其二次绕组应分别(A)接入被测电路中。
(A)串联、并联；(B)并联、串联；(C)串联、串联；(D)并联、并联。
5.RLC 串联电路中，如把L 增大一倍，C 减少到原有电容的1／4，则该电路的谐振频率变为原频率f 的(D)。
(A)1／2倍；(B)2倍；(C)4倍；(D)1.414倍。
6.在现场校验电能表时，应适当选择标准电能表的电流量程，一般要求通入标准电能表的电流应不低于其标定电流的 (C)。
(A)80%； (B)50%； (C)20%；(D) 1/3。
7.强制检定的周期为(A)。
(A)由执行强制检定的计量检定机构根据计量检定规程确定； (B)使用单位根据实际情况确定；(C)原则上是每年检定一次； (D)原则上是每二年检定一次。
8.按照无功电能表的计量结果和有功电能表计量结果，就可以计算出用电（C ）(A)功率因数； (B)平均功率因数；(C)加权平均功率因数；(D)最大需量。
9.用直流法检查电压互感器的极性时，直流电压表应接在电压互感器的(B)。
(A)高压侧； (B)低压侧； (C)高、低压侧均可； (D)接地侧。
组合4-2直流法判断互感器极性1、问考官：设备是否退出运行，各项安全措施是否做好，待得到肯定答复后可开始工作。
2、选仪表、工具：选万用表（指针式），红、黑两条连线，电池（按钮开关），毛巾，砂皮，放电棒，绝缘手套，镙丝刀。
3、检查绝缘手套，检查接地线是否连接牢固，（如接线不牢固，应戴绝缘手套装设牢固），并接好放电棒的接地端，后对电压互感器P1、P2、S1、S2放电。
4、清洁桩头（用砂皮）清洁外表（用毛巾）。
5、对万用表外观检查并进行机械调零，接线红色接“+”极，黑色接“-”极，将万用表开关调至“Ω”档和“1K”进行电动调零。
6、将P1、P2及S1、S2进行导通，说明互感器良好。
7、将万用表开关调至开关调至“A”档直流电流50UA档后，红色引线接S1，黑色引线接S2；开关红色引线接P1，黑色引线接P2，按动红色按钮，指针正向偏转（顺时针偏向转）为减极性，反之为加极性，连续按三次后确定为减极性或加极性。
然后用放电棒放电（P1、P2、S1、S2）。
拆除引线（先拆高压侧后拆低压侧即先拆P1、P2，后拆S1、S2）。
拆除放电棒接地线夹，最后说明该电流互感器为减极性。
8、万用表红色引线接1a，黑色引线接1b，开关接高压红色引线接A，黑色引线接B，按动红色按钮，指针正向偏转（顺时针偏向转）为减极性，反之为加极性，连续按三次后确定为减极性或加极性。
然后用放电棒放电（A、B、1a、1b、2a、2b）。
9、开关电源线不动，万用表红色引线换接2a，黑色引线换接2b，按动红色按钮，指针正向偏转（顺时针偏向转）为减极性，反之为加极性，连续按三次后确定为减极性或加极性。
然后用放电棒放电（A、B、1a、1b、2a、2b）。
拆除放电棒接地线夹，最后说明该电压互感器为减极性。
10.拆除引线和放电棒接地线、万用表档位放空档，归回仪表及工具。
说明该电压互感器极性正确。
高压计量班中级工题库一、 选择题：1、关于电感L 、感抗X ，正确的说法是（B ）。
（A ）L 的大小与频率有关;（B ）L 对直流来说相当于短;（C ）频率越高，X 越小;（D ）X 值可正可负。
2、当电容器C1、C2、C3串联时，等效电容为（C ）。
（A ）C1+C2+C3:（B ）c c c 321111++;（C ）c c c 3211111++;（D ）c c c 3211++。
3、现场检验电能表时，标准表电压回路连接导线以及操作开关的接触电阻、引线电阻之和，不应大于（A ）。
（A ）0.2;（B ）0.3;（C ）0.6;（D ）0.5。
4、测定电能表的基本误差时，负载电流应按（B ）的顺序，且应在每一负载电流下待转速达到稳定后进行。
(A)逐次增大；(B)逐次减小；(C)任意；(D)任意，但按有关约定。
5、用三相两元件电能表计量三相四线制电路有功电能，将（D ）。
(A)多计量；(B)少计量；(C)正确计量；(D)不能确定多计或少计。
6、运行中的35kV 及以上的电压互感器二次回路，其电压降至少每(A)年测试一次。
(A)2；(B)3；(C)4；(D)5。
7、电能表检定装置中，升流器的二次绕组应与（C ）串联。
(A)电流调压器；(B)标准电流互感器的二次绕组；(C)被检表的电流线圈和标准电流互感器的一次绕组；(D)移相器的输出端。
8、0.1级电能表检定装置，应配备（B ）。
(A)0.05级标准电能表，0.01级互感器；(B)0.1级标准电能表，0.1级互感器；(C)0.1级标准电能表，0.02级互感器；(D)0.05级标准电能表，0.005级互感器。
9、当三相线电路的中性点直接接地时，宜采用（B ）的有功电能表测量有功电能。
（A ）三相三线；（B ）三相四线；（C ）三相三线或三相四线；（D ）三相三线和三相四线。
10、钳形表用于测量（B ）。
（A ）直流电流；（B ）交流电流；（C ）直流电压；（D ）交流电压。
电流互感器的极性以线路为例：正常运行时的电流波形。
电流极性接反后的波形TA极性的检测怎样测量电流互感器的极性电流互感器在交接及大修前后应进行极性试验，以防在接线时将极性弄错，造成在继电保护回路上和计量回路中引起保护装置错误动作和不能够正确的进行测量，所以必须在投运前做极性试验。
测量电流互感器的极性的方法很多，常用的有以下三种方法：①直流法；②交流法；③仪表法。
1直流法见图1。
用1.5～3V干电池将其正极接于互感器的一次线圈L1，L2接负极，互感器的二次侧K1接毫安表正极，负极接K2，接好线后，将K合上毫安表指针正偏，拉开后毫安表指针负偏，说明互感器接在电池正极上的端头与接在毫安表正端的端头为同极性，即L1、K1为同极性即互感器为减极性。
如指针摆动与上述相反为加极性。
图1直流法测电流互感器极性2交流法见图2，将电流互感器一、二次线圈的L2和二次侧K2用导线连接起来，在二次侧通以1～5V的交流电压(用小量程)，用10V以下的电压表测量U2及U3的数值若U3=U1-U2为减极性。
图2交流法测电流互感器极性3 仪表法电流互感器在交流回路中使用，在交流回路中电流的方向随时间在改变。
电流互感器的极性指的是某一时刻一次侧极性与二次侧某一端极性相同，即同时为正、或同时为负，称此极性为同极性端或同名端，用符号"*"、"-" 或"."表示。
(也可理解为一次电流与二次电流的方向关系)。
按照规定，电流互感器一次线圈首端标为 L1，尾端标为 L2；二次线圈的首端标为 K1，尾端标为 K2。
在接线中 L1 和 K1 称为同极性端，L2 和 K2 也为同极性端。
电流互感器同极性端的判别与耦合线圈的极性判别相同。
较简单的方法例如用 1.5V 干电池接一次线圈，用一高内阻、大量程的直流电压表接二次线圈。
当开关闭合时，如果发现电压表指针正向偏转，可判定 1 和 2 是同极性端，当开关闭合时，如果发现电压表指针反向偏转。
直流法判断互感器的极性（整理）
一、工器具准备及安全检查
1、250V兆欧表1只，万用表1只，兆欧表、万用表测试连接线各两条（红色黑色），电源盒一只，放电棒一根，绝缘手套两只，一字起一把，砂纸一张，抹布一条，裸铜线三根。
2、检查兆欧表、万用表外观是否完好，对兆欧表进行开路、短路检查，检查绝缘手套有无合格证，试验标签是否过期（六个月一次），有无漏气现象；检查放电棒有无合格证，试验标签是否过期（1年一次）
二、询问老师互感器处在什么状态？
老师答：此时互感器处在检修状态。
这时检查（电流、电压）互感器有无接地，（注意：不要碰触电流、电压互感器）
三、互感器导通检查
1、取绝缘手套戴上，将放电棒的接地端夹在互感器的外壳接地上，依次用放电棒的顶端（带接地电阻）和直接接地端钮对电流器P1 P2 IS1 IS2桩头进行放电，再对电压互感器A 、B 、a1、b1 、a
2、b2、进行放电。
将放电棒放在一侧。
（放电棒接地线夹仍然夹在接地不要取下，后面要用。
）
2、打磨清扫互感器。
取砂纸对互感器桩头进行打磨，然后取抹布对互感器进行清扫。
3、万用表导通检查。
先将万用表档位拔至“Ω”档*1K档位，再检查万用表，静态调零，在表头正、负极开路的情况下，用罗丝批旋调万用表调零旋钮，使指针指向“0”位；动态调零，在万用表短路状态下，旋调万用表下面“Ω”旋钮调零，使万用表指针指向“0”位。
4、互感器导通检查。
万用表在“Ω*1K”档，用正负极测试夹分别碰及电流互感的P1---P2 ，S1---S2桩头，万用表应显示导通，再碰及电压互感器的A--B 、a1----b1 、a2----b2、桩头，万用表应显示导通，以上说明电流、电压互感器一、二侧无断路现象。
四、进行互感器极性检查。
1、将万用表拔至A档和50μA档位，
2、取电池盒。
3、电流互感器
1、先将电源红色引线夹在P1桩头上（正极），将黑色引线（负极）夹在P2桩头上。
2、将万用表正极引线夹在S1桩头上，负极夹在S2桩头上。
3、按动电源盒红色按钮，连续三次，如果万用表指针向右偏转，说明互感器为“减极性”，向左偏听偏信转说明互感器为“加极性”。
4、电流互感器极性测量完成后，在取下测量线前，先戴绝缘手套，拿放电棒依次对P1 P2 IS1 IS2桩头进行放电，然后取下电源及万用表引线。
4、电压互感器
1、将电源红色引线夹在A桩头上（正极），将黑色引线（负极）夹在B桩头上。
2、万用表正极引线夹在a1桩头上，负极夹在b1桩头上。
按动电源盒红色按钮，连续三次，观察万用表指针偏向判断极性；再对电压器进行放电，将万用表正极引线夹在a2桩头上，负极夹在b2桩头上。
按动电源盒红色按钮，连续三装表接电技能操作题（高）―8 次，观察万用表指针偏向判断极性。
3、取绝缘手套，拿放电棒对A 、B 、a1、b1 、a2、b2、进行放电。
取下电源、万用表引线，将万用表开关关闭，档位旋钮旋至关闭。
放回后面的桌子上。
五、互感器绝缘电阻测量（电流互感器）
1、取2500V兆欧表，短接软铜线三根。
2、用软铜线对电流互感器P1---P2 、IS1---IS2短接先做一次侧对二次侧及地绝缘测量
1、将接地软铜线连在二次侧桩头上
2、将兆欧表“E”端子夹在二次侧桩头上。
3、将绝缘手套和“L”引线夹递给老师，说：“请老师配合一下，在我摇至额定转速，我告诉你将“L”引线夹放在一次侧桩头上，有60秒时请告诉我一下，以便我读取数值”（说明：互感器测量数值大于2500MΩ至“∞”位置统称为大于2500兆欧，），老师告诉测试时间到后，叫老师拿下“L”引线夹，并在老师取下“L”引线夹后方可停止摇动。
4、取绝缘手套---放电棒---对一次侧桩头进行放电。
再做二次侧对一次侧及地绝缘测量1、将接地线一端在二次侧取下，直接夹在一次侧短接软铜线上，并将兆欧表“E”端子夹在一次侧桩头上。
2、将绝缘手套和“L”引线夹递给老师，说：“请老师配合一下，在我摇至额定转速，我告诉你将“L”引线夹放在二次侧桩头上，有60秒时请告诉我一下，以便我读取数值”（说明：互感器测量数值大于2500MΩ至“∞”位置统称为大于2500兆欧，），老师告诉测试时间到后，叫老师拿下“L”引线夹，并在老师取下“L”引线夹后方可停止摇动。
3、取绝缘手套---放电棒---对二次侧桩头进行放电。
六、互感器绝缘电阻测量（电压互感器）：
用软铜线将“A –B”、“a1--b1 -a2---b2”分别短接先做一次侧对二次侧及地绝缘测量3、将“E”引线夹夹在“a1--b1 -a2---b2”连接线上，并将“a1--b1 -a2---b2”与接地线相连接。
4、将绝缘手套和“L”引线夹递给老师，说：“请老师配合一下，在我摇至额定转速，我告诉你将“L”引线夹放在一次侧桩头上，有60秒时请告诉我一下，以便我读取数值”，老师告诉测试时间到后，叫老师拿下“L”引线夹，并在老师取下“L”引线夹后方可停止摇动。
5、取绝缘手套---放电棒---对一次侧桩头进行放电。
再做二次侧对一次侧及地绝缘测量1、将“E”引线夹夹在“A –B”连接线上，并将“A –B”与接地线相连接。
2、将绝缘手套和“L”引线夹递给老师，说：“请老师配合一下，在我摇至额定转速，我告诉你将“L”引线夹放在二次侧桩头（a1--b1 -a2---b2）上，有60秒时请告诉我一下，以便我读取数值”，老师告诉测试时间到后，叫老师拿下“L”引线夹，并在老师取下“L”引线夹后方可停止摇动。
3、取绝缘手套---放电棒---对二次侧桩头进行放电，接除高、低桩头连接线。
七、整理工具材料放回原处，填写测量记录单。
江苏省电力行业《农网配电营业工》职业技能鉴定操作考核评分标准(考评员用) 鉴定等级高级工职业功能装表接电考核时间30分钟题分100 试题正文直流法判断互感器的极性(仅用于配电运行方向) 需要说明的问题和要求1、独立操作；2、用直流法正确测试高压电流互感器或高压电压互感器的极性；3、工作中应做好安全防护措施，发生严重违章操作，并造成后果，取消考核，该项目为零分。
工具、材料设备、场地1、工具自备；2、现场提供高压电流互感器、高压电压互感器各一只；3、现场电子式万用表、指针式万用表、5号电池。
评分标准序号项目名称质量要求满分扣分 1 工作过程90 1、安全防护漏一项，扣3分；2、不按规定穿着一项，扣2分；3、仪表选用不正确，扣2分；4、仪器仪表检查方法不正确；扣2分；5、仪器仪表未检查，扣3分；6、测试过程中的安全措施不符合现场要求扣2-10分；7、对互感器外观未进行检查或检查不全面扣5-20分；8、测量互感器极性时，万用表档位设置错误，扣10分；9、互感器极性测试方法不正确，万用表、电池接线方式错误，扣20分；10、极性测试记录不全、不正确每项扣5分；11、测试报告结论不正确扣20分；12、极性测试记录不整洁或涂改一处扣2分。
1.2 选择万用表万用表档位选择、设置正确，符合测量工作需要10 1.3 互感器测试前检查对互感器外观进行检查，应无损伤；20 1.4 进行互感器一次和二次测试接线互感器一次和二次测试时，万用表、电池接线方式准确；20 1.5 互感器极性测试互感器极性测试方法正确，符合要求；20 1.6 极性测试结论极性测试记录整洁无涂改，测试报告结论正确；20 2 工作终结验收10 1. 现场不作清理扣5分；2. 仪表和工器具未放置原位扣5分。
2.1 收尾工作工作完毕仪表和工器具放置原位，清理场地。
