低压电器元件选型原则

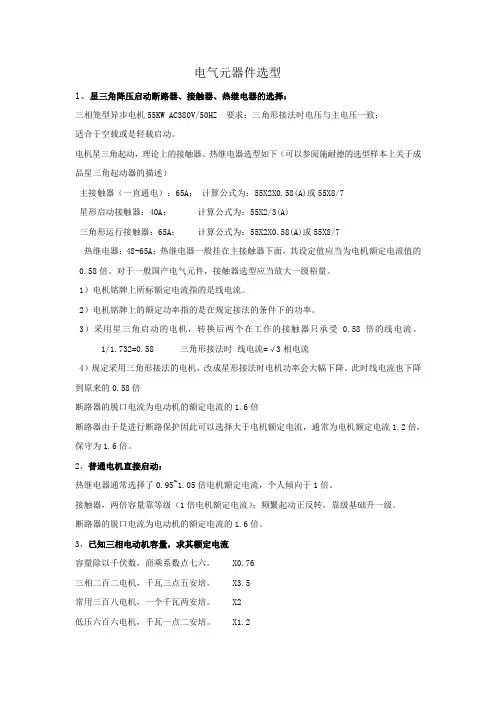

电气元器件选型1、星三角降压启动断路器、接触器、热继电器的选择：三相笼型异步电机55KW AC380V/50HZ 要求：三角形接法时电压与主电压一致；适合于空载或是轻载启动。

电机星三角起动，理论上的接触器、热继电器选型如下（可以参阅施耐德的选型样本上关于成品星三角起动器的描述）主接触器（一直通电）：65A；计算公式为：55X2X0.58(A)或55X8/7星形启动接触器：40A；计算公式为：55X2/3(A)三角形运行接触器：65A；计算公式为：55X2X0.58(A)或55X8/7热继电器：48-65A；热继电器一般挂在主接触器下面，其设定值应当为电机额定电流值的0.58倍。

对于一般国产电气元件，接触器选型应当放大一级裕量。

1）电机铭牌上所标额定电流指的是线电流。

2）电机铭牌上的额定功率指的是在规定接法的条件下的功率。

3）采用星三角启动的电机，转换后两个在工作的接触器只承受0.58倍的线电流。

1/1.732=0.58 三角形接法时线电流=√3相电流4）规定采用三角形接法的电机，改成星形接法时电机功率会大幅下降。

此时线电流也下降到原来的0.58倍断路器的脱口电流为电动机的额定电流的1.6倍断路器由于是进行断路保护因此可以选择大于电机额定电流，通常为电机额定电流1.2倍，保守为1.6倍。

2、普通电机直接启动：热继电器通常选择了0.95~1.05倍电机额定电流，个人倾向于1倍。

接触器，两倍容量靠等级（1倍电机额定电流）；频繁起动正反转，靠级基础升一级。

断路器的脱口电流为电动机的额定电流的1.6倍。

3、已知三相电动机容量，求其额定电流容量除以千伏数，商乘系数点七六。

X0.76三相二百二电机，千瓦三点五安培。

X3.5常用三百八电机，一个千瓦两安培。

X2低压六百六电机，千瓦一点二安培。

X1.2高压三千伏电机，四个千瓦一安培。

/4高压六千伏电机，八个千瓦一安培。

/8容量大一点的减一点, 小一点的加一点精确计算电流I=P/U×√3×cosφ(A)补充:准确的说,还应乘上电机效率.一般为0.9 。

常用低压电器选型原则
一、常用低压电器的选型原则
1、安全要求。

确定需要使用低压电器的场合，首先必须考虑安全要求，即确定是否有必要使用低压电器，考虑使用低压电器能否满足安全规
定的要求，以及在安全规定范围内选择合适的保护措施。

2、选型规格。

在确定安全要求的情况下，应根据设备技术参数，依
据有关国家标准技术规定，以及现场情况，分析及评定选择适当电器型号，以选出最佳的低压电器。

3、技术参数。

在选型时，应认真确定选型电器的技术参数，如低压
电器电压等级、额定电流、最大短时耐受电流、最大主动负荷、内部环境、外部环境、工作温度范围、最低分断能力、电缆连接方式及检测指标等，
以便能确保低压电器在运行中安全可靠，性能达到设计要求。

4、结构特点。

选型时应考虑使用现场的条件对低压电器的结构元件
及装配结构特点的要求。

比如，在机械环境要求较高的场合，应使用具有
高强度、耐冲击的机械元件；在恶劣的环境条件中，应选择具有较强密封性、耐腐蚀性的电器元件。

5、低压电器动作要求。

在选型时，应考虑动作要求，如低压电器的
启动时间、反应时间、跳闸时间及误差等，以保证电器具有良好的控制性
能和安全性。

低压电器元件选型原则1.安全性：低压电器元件的选型首先要保证安全可靠。

在选型过程中，需考虑元件的额定电压和额定电流是否满足工作环境的要求，以及是否具备过载和短路保护功能。

此外，还需考虑元件的绝缘等级和耐电压能力，以确保元件在长期使用过程中不会出现漏电、击穿等安全隐患。

2.性能指标：元件的性能指标直接关系到设备工作的效率和稳定性。

在选型过程中，需综合考虑元件的耐压、耐流能力、功率损耗、温升等指标，以确保元件在工作时能够正常运行，并满足需要的电气性能要求。

3.可靠性：可靠性是低压电器元件的一个重要指标，直接关系到系统的稳定性和可用性。

在选型时，需考虑元件的寿命和故障率等指标，选择具有较高可靠性的元件，以降低系统故障发生的概率，并提高系统的可靠性。

4.成本：成本是选型的另一个重要考虑因素。

在选型时，应综合考虑元件的购买成本、使用成本和维护成本，并根据实际情况进行比较。

有时，为了降低成本，可以选择合适的替代元件，但需确保替代元件的性能和可靠性能够满足要求。

5.环境适应能力：低压电器元件在使用过程中，可能会受到环境的影响，如温度、湿度、尘埃等。

在选型时，需考虑元件的环境适应能力，选择适合工作环境的防护等级、防护性能和耐环境特性较好的元件，以确保元件在恶劣环境下也能正常工作。

在进行低压电器元件的选型时，还应充分考虑系统的具体需求和工作环境，进行合理的综合判断。

另外，可以参考元件的性能测试报告、品牌口碑和用户评价等信息，从而选择合适的低压电器元件。

同时，应及时关注新型元件的研发进展和技术水平，以便能够选择更优质、性能更好的元件，从而提高系统的整体性能和可靠性。

常见低压电器选型原则低压电器是一种重要的电力设备，广泛应用于各种工业和民用领域。

在选择低压电器时，需要根据具体的需求和环境条件制定选型原则。

下面是一些常见的低压电器选型原则，供参考：1.电器额定电压：在选择低压电器时，首先要考虑的是设备的额定电压。

该电压应该与所安装的电气设备和电源系统的额定电压相匹配。

如果低压电器的额定电压较低，则可能无法正常工作，如果额定电压较高，则可能会损坏设备。

2.电器额定电流：低压电器的额定电流应根据系统负载的大小来选择。

如果电器的额定电流过小，则可能无法满足系统负载的要求，导致设备过载。

如果额定电流过大，则可能造成设备运行时的能耗过高。

3.电器操作环境：正确选择低压电器还要考虑其操作环境。

例如，在有潮湿、油腻、灰尘等环境的地方，应选择具有防水、防尘、防爆等功能的低压电器。

此外，一些特殊的操作环境，如高温、低温、强磁场等也需要特殊的低压电器。

4.电器的可靠性和耐久性：低压电器的可靠性和耐久性对于设备和系统的稳定运行至关重要。

因此，在选择低压电器时，需要考虑电器的制造质量和品牌声誉。

通常，选择那些具有较长使用寿命、低故障率和易于维护的电器是明智的选择。

5.电器的安全性能：低压电器是一种潜在的危险设备，如果使用不当或安装不当，可能会导致触电、火灾等事故。

因此，选择低压电器时，需要重视其安全性能，包括过载保护、漏电保护、短路保护、过压保护等功能。

此外，还应考虑电器的安全标准和认证要求，如国际电工委员会（IEC）的标准和欧洲联盟的认证。

6.电器的成本效益：在选择低压电器时，还需要考虑电器的成本效益。

这包括电器的购买价格、使用成本和维护成本等。

通常情况下，应选择具有良好性能和合理价格的低压电器，以实现投资回报和资源利用的最大化。

综上所述，选择低压电器时应综合考虑电器的额定电压和电流、操作环境、可靠性和耐久性、安全性能以及成本效益等因素。

这些选型原则可以帮助用户选择适合的低压电器，以满足其实际需求并确保设备和系统的安全和稳定运行。

低压电器的选择低压电器主要指低压系统中刀开关、熔断器、断路器、接触器、电动机起动器、继电器及导线电缆等。

低压电器选择的原则同高压电器一样，首先按安装地点、使用环境及要求选择其型号和防护等级，然后按正常工作条件选择其规格（包括额定电压、额定电流、有的继电器还要选择调节范围等），再按非正常工作条件来进行校验，校验方法与高压电器相同，但只校验断流能力Ｉ。

对于熔断器、接触器、断路器、热继电器、电动机起动器等的选择还要注意系数Ｋ的选取，合理选择Ｋ值使电器能在正常工作条件下承载负荷电流，并能躲过电动机起动时的冲击电流，也能在非正常工作条件下（除接触器）切断事故电流而自动跳闸，保护电气系统。

１、熔断器的选择熔断器主要作为电气系统短路保护元件，小容量（３ｋＷ以下）可兼作过载保护，熔断器的选择有三个内容，一是型号的选择，二是熔管（熔体壳）额定电流的选择，三是熔体额定电流的选择。

１）熔断器的型号很多，一般根据使用场所的条件进行选择。

ＲＭ１０系列无填料封闭管式熔断器适用于低压交直流动力网络、成套配电设备中，作为短路保护和防止连续过负荷用。

额定电流为１５～１０００Ａ。

Ｒ１系列熔断器适用于２２０Ｖ交直流及以下、额定电流１０Ａ及以下控制电路及信号电路的室内电气设备中，作为短路或过负荷保护之用。

ＲＣ１Ａ系列瓷插式熔断器适用于交流３８０Ｖ及以下一般线路末端和一般电气设备的短路保护。

额定电流为１～２００Ａ。

ＲＴ０系列有填料封闭管式熔断器适用于交直流低压短路电流大的电力网络及配电系统中，作为电缆、导线及电气设备（中型电动机、变压器及开关等）的短路保护及导线、电缆的过负荷保护。

尤其适用供电线路或断流能力要求较高的场所，如电厂用电、变电所的主电路及靠近电力变压器出线端的供电线路。

额定电流为50～1000Ａ。

ＲＴ10系列有填料封闭管式熔断器适用交直流500Ｖ及以下、额定电流100Ａ及以下的大短路电流的电力网络和配电装置中，作为电缆、线路及电气设备的短路保护和电缆、导线的过负荷保护。

低压电器的选用原则与方法
低压电器是指额定电压在1000V以下的电器。

低压电器种类繁多，应用范围广泛。

在选择低压电器时，应遵循以下原则：
1.安全原则：低压电器的选用应符合安全标准，确保电路和用电设备的安全运
行。

2.经济原则：低压电器的选用应具有经济性，满足使用要求，并降低使用成本。

3.适用原则：低压电器的选用应符合电路和用电设备的使用要求，确保电路和
用电设备的正常运行。

在实际应用中，低压电器的选用方法主要有以下几种：
1.按电压等级选用：低压电器应按电路的额定电压等级进行选择。

2.按电流等级选用：低压电器应按电路的额定电流等级进行选择。

3.按工作条件选用：低压电器应按电路的工作条件进行选择。

4.按环境条件选用：低压电器应按使用环境条件进行选择。

以下是一些常用低压电器的选用方法：
●断路器的选用：断路器的额定电流应大于电路的额定电流，额定短路电流应
大于电路的短路电流。

●熔断器的选用：熔断器的额定电流应等于或略小于电路的额定电流。

●接触器的选用：接触器的额定电流应大于电路的额定电流，额定电压应等于
或大于电路的额定电压。

●电容器的选用：电容器的额定电压应大于电路的额定电压，额定容量应满足
使用要求。

●电阻器的选用：电阻器的额定功率应大于或等于电路的功耗。

在选择低压电器时，还应注意以下事项：
●选择有信誉的厂家生产的产品。

●认真阅读产品说明书。

●根据实际使用需要进行调试。

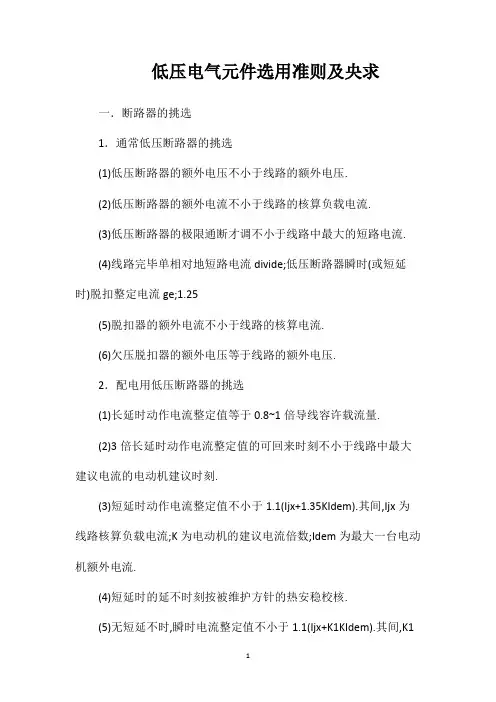

低压电气元件选用准则及央求一．断路器的挑选1．通常低压断路器的挑选(1)低压断路器的额外电压不小于线路的额外电压.(2)低压断路器的额外电流不小于线路的核算负载电流.(3)低压断路器的极限通断才调不小于线路中最大的短路电流.(4)线路完毕单相对地短路电流divide;低压断路器瞬时(或短延时)脱扣整定电流ge;1.25(5)脱扣器的额外电流不小于线路的核算电流.(6)欠压脱扣器的额外电压等于线路的额外电压.2．配电用低压断路器的挑选(1)长延时动作电流整定值等于0.8~1倍导线容许载流量.(2)3倍长延时动作电流整定值的可回来时刻不小于线路中最大建议电流的电动机建议时刻.(3)短延时动作电流整定值不小于1.1(Ijx+1.35KIdem).其间,Ijx为线路核算负载电流;K为电动机的建议电流倍数;Idem为最大一台电动机额外电流.(4)短延时的延不时刻按被维护方针的热安稳校核.(5)无短延不时,瞬时电流整定值不小于1.1(Ijx+K1KIdem).其间,K1为电动机建议电流的冲击系数,可取1.7~2.(6)有短延不时,瞬时电流整定值不小于1.1倍下级开关进线端核算短路电流值.3．电动机维护用低压断路器的挑选(1)长延时电流整定值等于电动机的额外电流.(2)6倍长延时电流整定值的可回来时刻不小于电动机的实习建议时刻.按建议时负载的轻重,可选用可回来时刻为1、3、5、8、15s 中的某一挡.(3)瞬时整定电流:笼型电动机时为(8~15)倍脱扣器额外电流;绕线转子电动机时为(3~6)倍脱扣器额外电流.4．照明用低压断路器的挑选(1)长延时整定值不大于线路核算负载电流.(2)瞬时动作整定值等于(6~20)倍线路核算负载电流.二．漏电维护设备的挑选1．办法的挑选通常状况下,应优先挑选电流型电磁式漏电维护器,以求有较高的牢靠性.2．额外电流的挑选漏电维护器的额外电流应大于实习负荷电流.3．极数的挑选家庭的单相电源,应选用二极的漏电维护器;若负载为三相三线,则选用三极的漏电维护器;若负载为三相四线,则应选用四极漏电维护器.4．额外漏电动作电流的挑选(即活络度挑选)为了使漏电维护器真实起到保安效果,其动作有必要精确牢靠,即应当具有适合的活络度和动作的活络性.活络度,即漏电维护器的额外漏电动作电流,是指人体触电后流过人体的电流多大时漏电维护器才动作.活络度低,流过人体的电流太大,起不到维护效果;活络度过高,又会构成漏电维护器因线路或电气设备在正常纤细的漏电下而误动作(家庭通常为5mA摆布).家庭装于配电板上的漏电维护器,其额外漏电动作电流宜为15~30mA摆布;关于某一设备用的漏电维护器(如落地电扇等),其额外漏电动作电流宜为5~十mA.活络性是指经过漏电维护器的电流到达动作电流时,能否活络地动作.合格的漏电维护器的动作时刻不该大于0.1s,不然对人身安全仍有挟制.三．热继电器的挑选挑选热继电器作为电动机的过载维护时,应使挑选的热继电器的安秒特性坐落电动机的过载特性之下,并尽或许地挨近,乃至重合,以充沛体现电动机的才调,一同使电动机在短时过载和建议顷刻间[(4~7)IN电动机]时不受影响.1．热继电器的类型挑选通常场合可选用不带断相维护设备的热继电器,但作为电动机的过载维护时应选用带断相维护设备的热继电器.2．热继电器的额外电流及类型挑选依据热继电器的额外电流应大于电动机的额外电流,来断定热继电器的类型.3．热元件的额外电流挑选热继电器的热元件额外电流应略大于电动机的额外电流.4．热元件的整定电流挑选依据热继电器的类型和热元件额外电流,能知道热元件电流的调度方案.通常将热继电器的整定电流调整到等于电动机的额外电流;对过载才调差的电动机,可将热元件整定值调整到电动机额外电流的0.6~0.8倍;对建议时刻较长、拖动冲击性负载或不容许泊车的电动机,热元件的整定电流应调整到电动机额外电流的1.1~1.15倍.四．触摸器的挑选1．挑选触摸器的类型触摸器的类型应依据负载电流的类型和负载的轻重来挑选,便是交流负载仍是直流负载,是轻负载、通常负载仍是重负载.2．主触头的额外电流主触头的额外电流可依据履历公式核算IN主触头ge;PN电机/(1~1.4)UN电机假定触摸器操控的电动机建议、制动或回转一再,通常将触摸器主触头的额外电流降一级运用.3．主触头的额外电压触摸器铭牌上所标电压系指主触头能接受的额外电压,并非招引线圈的电压,运用时触摸器主触头的额外电压应不小于负载的额外电压.4．操作频率的挑选操作频率便是指触摸器每小时通断的次数.当通断电流较大及通断频率过高时,会致使触头严峻过热,乃至熔焊.操作频率若跨过规矩数值,应选用额外电流大一级的触摸器.5．线圈额外电压的挑选线圈额外电压不必定等于主触头的额外电压,当线路简略,运用电器少时,可直接选用380V或220V的电压,如线路凌乱,运用电器跨过5h,可用24V、48V或1十V电压(1964年世界规矩为36V、1十V、或127V)的线圈.六．板用刀开关的挑选1．构造办法的挑选依据它在线路中的效果和它在成套配电设备中的设备方位来断定它的构造办法.仅用来隔绝电源时,则只需选用不带灭弧罩的商品;如用来分断负载时,就应选用带灭弧罩的,而且是经过杠杆来操作的商品;如基地手柄式刀开关不能堵截负荷电流,别的办法的可堵截必定的负荷电流,但有必要选带灭弧罩的刀开关.此外,还应根椐是正面操作仍是周围面操作,是直接操作仍是杠杆传动,是板前接线仍是板后接线来挑选构造办法.HD11、HS11用于磁力站中,不堵截带有负载的电路,仅作隔绝电流之用.HD12、HS12用于正面侧方操作前面修补的开关柜中,其间有灭弧设备的刀开关能够堵截额外电流以下的负载电路.HD13、HS13用于正面操作后边修补的开关柜中,其间有灭弧设备的刀开关能够堵截额外电流以下的负载电路.HD14用于动力配电箱中,其间有灭弧设备的刀开关能够带负载操作.2．额外电流的挑选刀开关的额外电流,通常应不小于所关断电路中的各个负载额外电流的总和.若负载是电动机,就有必要考虑电路中或许出现的最大短路峰值电流是不是在该额外电流等级所对应的电动安稳性峰值电流以下(当发作短路事端时,假定刀开关能通以某一最大短路电流,并不因其所发作的无量电动力的效果而发作变形、损坏或触刀主动弹出的景象,则这一短路峰值电流便是刀开关的电动安稳性峰值电流).如有跨过,就应中选用额外电流更大一级的刀开关.。

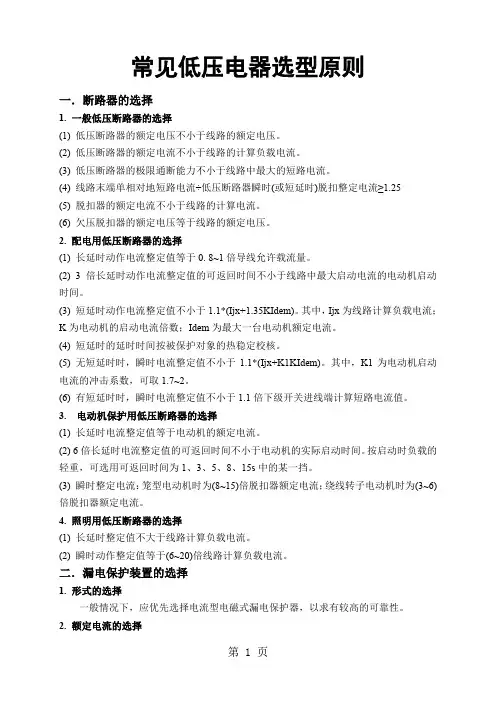

常见低压电器选型原则一．断路器的选择1. 一般低压断路器的选择(1) 低压断路器的额定电压不小于线路的额定电压。

(2) 低压断路器的额定电流不小于线路的计算负载电流。

(3) 低压断路器的极限通断能力不小于线路中最大的短路电流。

(4) 线路末端单相对地短路电流÷低压断路器瞬时(或短延时)脱扣整定电流≥1.25(5) 脱扣器的额定电流不小于线路的计算电流。

(6) 欠压脱扣器的额定电压等于线路的额定电压。

2. 配电用低压断路器的选择(1) 长延时动作电流整定值等于0. 8~1倍导线允许载流量。

(2) 3倍长延时动作电流整定值的可返回时间不小于线路中最大启动电流的电动机启动时间。

(3) 短延时动作电流整定值不小于1.1*(Ijx+1.35KIdem)。

其中，Ijx为线路计算负载电流；K为电动机的启动电流倍数；Idem为最大一台电动机额定电流。

(4) 短延时的延时时间按被保护对象的热稳定校核。

(5) 无短延时时，瞬时电流整定值不小于1.1*(Ijx+K1KIdem)。

其中，K1为电动机启动电流的冲击系数，可取1.7~2。

(6) 有短延时时，瞬时电流整定值不小于1.1倍下级开关进线端计算短路电流值。

3. 电动机保护用低压断路器的选择(1) 长延时电流整定值等于电动机的额定电流。

(2) 6倍长延时电流整定值的可返回时间不小于电动机的实际启动时间。

按启动时负载的轻重，可选用可返回时间为1、3、5、8、15s中的某一挡。

(3) 瞬时整定电流：笼型电动机时为(8~15)倍脱扣器额定电流；绕线转子电动机时为(3~6)倍脱扣器额定电流。

4. 照明用低压断路器的选择(1) 长延时整定值不大于线路计算负载电流。

(2) 瞬时动作整定值等于(6~20)倍线路计算负载电流。

二．漏电保护装置的选择1. 形式的选择一般情况下，应优先选择电流型电磁式漏电保护器，以求有较高的可靠性。

2. 额定电流的选择漏电保护器的额定电流应大于实际负荷电流。

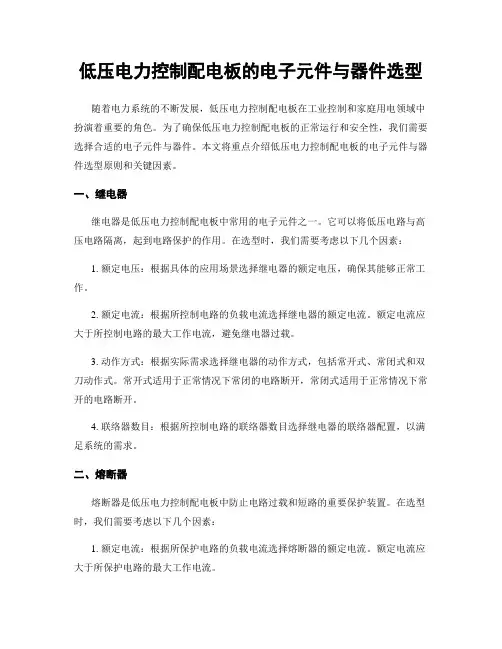

低压电力控制配电板的电子元件与器件选型随着电力系统的不断发展，低压电力控制配电板在工业控制和家庭用电领域中扮演着重要的角色。

为了确保低压电力控制配电板的正常运行和安全性，我们需要选择合适的电子元件与器件。

本文将重点介绍低压电力控制配电板的电子元件与器件选型原则和关键因素。

一、继电器继电器是低压电力控制配电板中常用的电子元件之一。

它可以将低压电路与高压电路隔离，起到电路保护的作用。

在选型时，我们需要考虑以下几个因素：1. 额定电压：根据具体的应用场景选择继电器的额定电压，确保其能够正常工作。

2. 额定电流：根据所控制电路的负载电流选择继电器的额定电流。

额定电流应大于所控制电路的最大工作电流，避免继电器过载。

3. 动作方式：根据实际需求选择继电器的动作方式，包括常开式、常闭式和双刀动作式。

常开式适用于正常情况下常闭的电路断开，常闭式适用于正常情况下常开的电路断开。

4. 联络器数目：根据所控制电路的联络器数目选择继电器的联络器配置，以满足系统的需求。

二、熔断器熔断器是低压电力控制配电板中防止电路过载和短路的重要保护装置。

在选型时，我们需要考虑以下几个因素：1. 额定电流：根据所保护电路的负载电流选择熔断器的额定电流。

额定电流应大于所保护电路的最大工作电流。

2. 熔断特性：根据所保护电路的性质选择合适的熔断特性。

常用的熔断特性有快速熔断和缓慢熔断两种。

3. 短路能力：根据所保护电路的短路电流选择熔断器的短路能力。

短路电流应小于熔断器的额定短路能力，避免熔断器烧断。

三、断路器断路器是低压电力控制配电板中常用的开关装置，用于控制电路的通断。

在选型时，我们需要考虑以下几个因素：1. 额定电流：根据所控制电路的负载电流选择断路器的额定电流。

额定电流应大于所控制电路的最大工作电流。

2. 分断能力：根据所控制电路的负载类型（如电动机）选择断路器的分断能力。

分断能力应足够大，以确保断路器能够可靠地切断带有大回路电流的负载。

常用低压电器选型原则低压电器——交流1200V及以下和直流1500V及以下电路中起通断、控制、保护和调节的电器设备.低压电器主要分为配电电器和控制电器两大类。

根据构成方式分类：1、电磁式低压电器采用电磁原理构成的低压电器元件。

(接触器、电磁阀、继电器、磁环开关等。

）2、电子式电压电器采用集成电路或电子元件构成的低压电器元件.（各类仪表等。

)3、自动化电器、智能化电器或可通信电器采用现代控制原理构成的低压电器元件或装置.（PLC、触摸屏、工控机、伺服控制器、变频器等。

）基本组成部分:感受部分和执行部分.吸引线圈种类：直流电磁线圈和交流电磁线圈。

交流电磁线圈——铁心中有磁滞损失与涡流损失，为了减小由此造成的能量损失和温升,铁心和衔铁用硅钢片叠成,而且线圈粗短并有线圈骨架将线圈与铁心隔开，以免铁心发热，传给线圈，使其过热而烧毁。

直流电磁线圈——铁心中只有线圈本身的铜损，所以直流电磁铁线圈没有骨架，且成细长形，铁心和衔铁可以用整块电工软钢做成。

电压线圈-—匝数多，阻抗大，电流小，常用绝缘性能好的电磁线绕制而成。

(并联）电流线圈--匝数少,线径较粗，常用扁铜带或粗铜线绕制.（串联)直流电磁机构适用于动作频繁的场合，且吸合后电磁吸力大，工作可靠性好。

当直流电磁机构的励磁线圈断电时,磁势会迅速接近于零.电磁机构的磁通也会发生相应变化，因此会在励磁线圈中感生很大的反电势。

此反电势可达线圈额定电压的10—20倍,很容易使线圈因过电压而损坏。

为减小此反电势，通常在励磁线圈上需并联一个由电阻和一个硅二极管组成的放电电路，当线圈断电时，放电电路使原先存储于磁场中的能量消耗在电阻上，不致产生过电压。

通常，放电电阻阻值可取线圈直流电阻的6-8倍。

触头和接触电阻：在大、中容量的低压电器结构设计上,触头采用滚动接触，可将氧化膜去掉,这种结构的触头常采用铜质材料。

触头之间的接触电阻：膜电阻和收缩电阻膜电阻—-触头接触表面在大气中自然氧化而生成的氧化膜造成的.氧化膜的电阻要比触头本身的电阻大到几十到几千倍,导电性极差，甚至不导电，而且受环境的影响较大。

低压电器选型的一般原则:1、低压电器的额定电压应不小于回路的工作电压,即Ue≥Ug。

2、低压电器的额定电流应不小于回路的计算工作电流,即Ie≥Ig。

3、设备的遮断电流应不小于短路电流,即Izh≥Ich4、热稳定保证值应不小于计算值。

5、按回路起动情况选择低压电器。

如,熔断器和自动空气开关就需按起动情况进行选择。

一、断路器的选型保护:过载,短路,欠电压一般选型:1、断路器额定电压≥线路额定电压;2、断路器额定电流≥线路计算负荷电流;3、断路器脱扣器额定电流≥线路计算负荷电流;4、断路器极限通断能力≥线路中最大短路电流;5、线路末端单相对地短路电流不小于1.25倍的自动开关瞬时(或短延时)脱扣整定电流;6、断路器欠电压脱扣器额定电压等于线路额定电压。

配电用断路器的选型:1、长延时动作电流整定为导线允许载流量的0.8~1倍;2、3倍长延时动作电流整定值的可返回时间不小于线路中最大起动电流的电动机的起动时间;3、短延时动作电流整定值不小于1.1(Ijx+1.35kIedm)。

Ijx为线路计算负荷电流;k为电动机起动电流倍数,Iedm为最大一台电动机额定电流;4、短延时时间按被保护对象的热稳定校验;5、无短延时时,瞬时电流整定值不小于1.1(Ijx+1.35k1kIedm)。

k1为电动机起动电流的冲击系数,取1.7~2。

如有短延时,则瞬时电流整定值不小于1.1的下级开关进线端计算短路电流值。

电动机保护用自动开关的选型:1、长延时电流整定值=电动机额定电流;2、6倍长延时电流整定值的可返回时间≥电动机起动时间;3、鼠笼形瞬时整定电流为8~15倍脱扣器额定电流;绕线形瞬时整定电流为3~6倍脱扣器额定电流。

照明用自动开关的选型:1、长延时电流整定值不大于线路计算负荷电流;2、瞬时电流整定值=6倍的线路计算负荷电流。

二、刀开关的选型保护:主要用作隔离开关,不切断故障电流,只能承受故障电流引起的电动力和热效应。

选型:1、按额定电压选:刀开关额定电压≥刀开关工作电压。

电动机功率(KW)换算电流（A），这个问题看到很多朋友都在问，电工论坛整理一份估算供大家参考，一般情况下，都是知道电动机的功率，而不知道如何选择交流接触器和断路器与热继电器，那么我们下面就来简单的估算改选择用多大电流的产品。

首先，我们要清楚我们的电动机是用在什么场合上的，使用频率高还是低，如果是使用频率高的情况下，我们要选择的断路器、接触器要比使用频率低的产品电流要大，还有国产接触器和进口接触器的选择也不一样的，由于质量不一样，选择产品的时候也不一样，这里我们举例国产产品来做选择。

需要补充下，电动机小于5KW的情况下都是采用直接启动，大于5KW采用软启动（星三角启动）；电压采用380V估算。

220V电压后面在补充说明。

注：此表格5.5KW以下（包括5.5KW）为直启，5.5KW以上为软启或减压启动。

电动机功率估算电流建议选用接触器建议选用断路器建议选用热继电器1.5KW 3A 12A 16A2.2～3.5A2.2KW 4.4A 18A 20A3.2～5A3KW 6A 25A 32A 4.5～7.2A4KW 8A 40A 63A 6.8～10A5.5KW 11A 63A 80A 10～16A7.5KW 15A 18A 25A 10～16A9KW 18A 25A 32A 14～22A11KW 22A 32A 50A 20～32A15KW 30A 40A 63A 28～45A18.5KW 37A 50A 63A 28～45A22KW 44 63A 80A 40～63A30KW 60A 80A 100A 40～63A37KW 74A 95A 125A 53～85A45KW 90A 110A 150A 75～120A55KW 110A 150 200A 75～120A75KW 150A 200A 225A 100～16090KW 180A 250A 300A 200A110KW 220A 300A 350A 300A132KW 270A 350A 400A 300A160KW 320A 400A 500A 400A185KW 370A 450A 630A 500A200KW 400A 500A 630A 500A相对于频繁启动或线路过长的建议放大电流20%以确保接触器安全使用，同样断路器和热继电器也放大20%电流。

常见低压电器选型原则低压电器是指额定电压不超过1000V，额定频率不超过1000Hz的电器设备。

在选型低压电器时，需要考虑一系列因素，以确保电器设备能够满足特定的需求和要求。

以下是一些常见的低压电器选型原则：1.额定电压：低压电器设备的额定电压应与实际使用电压相匹配。

如果额定电压低于实际使用电压，可能会导致电气设备过载或损坏。

如果额定电压高于实际使用电压，可能会导致电气设备无法正常工作。

2.额定电流：低压电器设备的额定电流应与实际负载电流相匹配。

如果额定电流低于负载电流，可能会导致设备无法提供足够的电流供应。

如果额定电流高于负载电流，可能会导致设备运行不稳定。

3.效率：低压电器设备的效率是指设备将电能转换为有用功率的能力。

选择高效率的电器设备可以减少能源消耗和运行成本。

4.耐久性和可靠性：低压电器设备应具有足够的耐久性和可靠性，以适应特定的工作环境和使用条件。

这包括耐高温、耐湿、耐腐蚀等特性。

5.安全性：低压电器设备应符合国家和国际安全标准，以确保使用过程中的安全性和可靠性。

6.维修和维护：选择易于维修和维护的低压电器设备可以减少停机时间和维修成本。

7.成本效益：选择具有合理价格和满足需求的低压电器设备可以实现成本效益最大化。

除了以上原则外，还应考虑其他一些因素，例如品牌信誉度、售后服务和技术支持等。

总之，在选型低压电器设备时，需要综合考虑多个因素，以选择最适合特定需求和要求的电器设备。

这样可以确保电器设备的安全性、可靠性和稳定性，提高工作效率和质量。

低压电器的选用原则与方法低压电器在现代社会中应用广泛，包括家用电器、工业设备、办公设备等。

正确选用低压电器对于保障电器设备的安全运行、提高能源利用效率具有重要意义。

掌握低压电器的选用原则和方法对于从事相关工作的人员来说至关重要。

下面将就低压电器的选用原则和方法进行探讨。

一、选用原则：1. 安全性原则：低压电器在工作过程中必须确保安全可靠，避免发生短路、过载、漏电等危险情况。

在选用低压电器时，首要考虑的是其安全性能和可靠性。

2. 适用性原则：根据具体设备的工作环境、使用环境和工作要求，选择适用的低压电器。

在潮湿的环境中应选择防水防潮性能好的低压电器，对于需要频繁启停的设备，应选择耐磨损、寿命长的低压电器。

3. 能效性原则：低压电器的能效性对于电器设备的能源利用效率具有重要影响。

应优先选择能效性能好的低压电器，以降低能源消耗、提高整体能效。

4. 经济性原则：在满足安全性、适用性和能效性要求的前提下，应选择价格适中、性价比高的低压电器，以达到经济合理利用的目的。

二、选用方法：1. 充分了解需求：在选用低压电器之前，需要充分了解设备的工作环境、使用要求、电气参数等信息，确保选用的低压电器能够满足实际需求。

2. 查阅资料：可以通过查阅相关低压电器的产品手册、技术参数表、质量认证证书等资料，了解其安全性能、适用场景、能效等指标，为选用提供参考。

3. 与厂家沟通：与低压电器的生产厂家进行沟通，了解其产品的生产工艺、质量控制、售后服务等情况，从而综合考虑选择合适的低压电器。

4. 进行实地考察：对于一些重要设备或特殊工况下的低压电器选用，可以进行实地考察，了解具体情况，确保选用的低压电器符合实际要求。

正确选用低压电器需要遵循安全性、适用性、能效性和经济性原则，并在此基础上采取了解需求、查阅资料、与厂家沟通和实地考察等方法，从而选用适合的低压电器，确保设备的安全运行和能源利用效率的提高。

常见低压电器选型原那么一.断路器的选择1. 一般低压新路寿的选舞(1)低压断路器的额定电压不小于线路的额定电压.(2)低压断路器的额定电流不小于线路的计算负载电流。

(3)低压断路罂的极限通断实力不小于线路中最大的短路电流。

(4)线路末端单相对地短路电流+低压断路器瞬时(或短延时)脱扣整定电流(5)脱扣落的额定电流不小于线路的计算电流。

(6)欠压脱扣器的额定电压等于线路的额定电压。

2.配电用低压断路器的逸押(1)长延时动作电流整定值等于0∙8~l倍导线允许载潦母.2 2) 3倍长延时动作电流整定值的可返回时间不小「线路中最大启动电流的电动机启动时间。

(3)短延时动作电流整定值不小于*()。

其中，Ijx为线路计算负载电流：K为电动机的启动电流倍数：IdCm为及大一台电动机额定电流。

(4)短延时的延时时间按被爱护对象的热稳定校核。

⑸*(Ijx+KlKIdcm):其中，Kl为电动机启动电流的冲击系数，可取1.7~2。

(6)有短延时时，瞬时电流整定值不小于Ll倍下级开关进线端计算短路电流值。

3 .电动机爱护用低压断路兽的选择(1)长延时电流整定值等丁•电动机的额定电流.⑵6倍长延时电流整定值的可返回时间不小F电动机的实际启动时间.按启动时负载的轻重，可选用可返回时间为1、3、5、8、15s中的某•挡。

(3)瞬时整定电流：笼型电动机时为(8~15)倍脱扣器额定电流：绕线转子电动机时为(3~6) 倍脱扣器额定电流。

4 .照明用低压断路器的选择(1)长延时整定值不大于线路计算负载电潦。

(2)瞬时动作整定值等于(6~20)倍线路计算负载电流。

二.漏电爱护装置的选择1 .形式的选择∙般状况下，应优先选择电流型电磁式漏电爱护器，以求有较高的牢靠性。

2 .额定电流的选择漏电爱护器的额定电流应大于实际负荷电流。

3 .极数的逸彝家庭的单相电源，应选用二极的漏电爱护器：假设负载为三相三线，那么选用三极的海电爱护器；假设负载为三相四线，那么应选用四极漏电爱护器“4 .额定Il电动作电流的选择（即灵敏度选择I为了使漏电爱护器真正起到保安作用，其动作必需正确牢症,即应当具有相宜的灵敏度和动作的快速性。

低压电器元件的选择原则一、电器元件的功能需求在选择低压电器元件之前，首先需要明确所需元件的功能需求。

不同的电器元件具有不同的功能，比如断路器用于保护电路的过载和短路，接触器用于控制电机的启停，继电器用于实现信号的转换等。

因此，在选择元件之前，需要明确所需元件的具体功能，并根据功能需求进行选择。

二、电器元件的额定参数电器元件的额定参数是选择的重要依据。

额定参数包括额定电流、额定电压、额定功率等。

在选择元件时，需要根据实际电路的负载情况，合理选择元件的额定参数。

如果负载电流超过元件的额定电流，会导致元件过载损坏；如果额定电压低于电路的工作电压，可能无法正常工作。

因此，选择合适的额定参数对于电器元件的正常运行至关重要。

三、电器元件的可靠性和安全性可靠性和安全性是选择电器元件的重要考虑因素。

在选择元件时，需要考虑其品牌、质量和认证情况。

选择具有良好声誉的品牌，具备ISO9001等质量管理体系认证的产品，可以提高元件的可靠性和安全性。

此外，还可以根据元件的保护等级、耐压能力、防护等级等参数，来评估其可靠性和安全性。

四、电器元件的成本效益成本效益是选择电器元件的重要考虑因素之一。

在选择元件时，需要综合考虑其性能、质量、价格等因素，选择性价比较高的产品。

有时候，高性能的元件可能价格较高，但能带来更好的使用体验和长期稳定运行；而一些低价的元件可能质量不稳定，容易出现故障，导致后期维修成本较高。

因此，在选择元件时，需要综合考虑其性能和价格，选择性价比较高的产品。

五、电器元件的适用环境电器元件的适用环境也是选择的重要考虑因素。

不同的元件适用的环境条件不同，比如耐温、耐湿、耐腐蚀等。

在选择元件时，需要根据实际使用环境的温度、湿度、腐蚀性物质等因素，选择适应环境的元件。

如果选择的元件不适应环境条件，可能会导致元件的损坏或无法正常工作。

六、电器元件的维修和更换在选择电器元件时，还需要考虑其维修和更换的便利性。

一些元件具有易损性，需要经常更换；而一些元件则具有较长的使用寿命，维修和更换较为方便。

低压电器选型的基本要求低压电器选型的基本要求是：①电器的额定电压应与所在回路额定电压（沟通为均方根值）相适应。

对于某些设备，应考虑正常工作时可能消失的最高或最低电压。

②电器的额定电流应等于或大于所掌握回路的预期工作电流。

电器还应承载特别状况下可能流过的电流。

爱护装置应在其允许的持续时间内将电器切断。

③电器的额定频率必需与所在电源回路的频率相适应。

④应依据所在场所的环境选择电器。

⑤电器应满意短路条件下的动稳定与热稳定。

断开短路电流的电器，应满意短路条件下的通断力量。

动稳定电流：发生短路事故时，若刀开关等通过某一最大短路电流，且不受此时产生的巨大电动力的作用而发生形变、损坏或刀片自弹出等现象，则此短路电流峰值，就称为它们的动稳定电流。

热稳定电流：发生短路事故时，若刀开关等能在肯定时间内通过某一最大短路电流，并不因温度的急剧上升发生熔焊现象，则此短路电流称为开关的热稳定电流。

⑥验算电器在短路条件下的通断力量，应采纳安装处预期短路电流周期重量的有效值。

当短路点四周所接电动机额定电流之和超过短路电流的1%时，应考虑电动机反馈电流的影响。

⑦断开短路电流的爱护电器，如熔断器、低压断路器等，应尽量满意在短路条件下分断力量的要求。

对于熔断器，用沟通电流周期重量有效值表示的熔断器极限分断力量，应大于或等于三相短路电流周期重量的有效值。

对于低压断路器，分断时间大于0. 02s的断路器，用沟通电流周期重量有效值表示的低压断路器的分断力量，应大于或等于三相短路电流周期重量的有效值；分断时间小于0.02s的低压断路器，断路器开断电流时，冲击电流的有效值（若制造商供应的是开断电流为峰值时，可按峰值校验）应大于或等于短路开头第一周期内的全电流有效值。

常见低压电器选型原则集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-常见低压电器选型原则一．断路器的选择1.一般低压断路器的选择(1)低压断路器的额定电压不小于线路的额定电压。

(2)低压断路器的额定电流不小于线路的计算负载电流。

(3)低压断路器的极限通断能力不小于线路中最大的短路电流。

(4)线路末端单相对地短路电流÷低压断路器瞬时(或短延时)脱扣整定电流≥1.25(5)脱扣器的额定电流不小于线路的计算电流。

(6)欠压脱扣器的额定电压等于线路的额定电压。

2.配电用低压断路器的选择(1)长延时动作电流整定值等于0.8~1倍导线允许载流量。

(2)3倍长延时动作电流整定值的可返回时间不小于线路中最大启动电流的电动机启动时间。

(3)短延时动作电流整定值不小于1.1*(Ijx+1.35KIdem)。

其中，Ijx为线路计算负载电流；K为电动机的启动电流倍数；Idem为最大一台电动机额定电流。

(4)短延时的延时时间按被保护对象的热稳定校核。

(5)无短延时时，瞬时电流整定值不小于1.1*(Ijx+K1KIdem)。

其中，K1为电动机启动电流的冲击系数，可取1.7~2。

(6)有短延时时，瞬时电流整定值不小于1.1倍下级开关进线端计算短路电流值。

3.电动机保护用低压断路器的选择(1)长延时电流整定值等于电动机的额定电流。

(2)6倍长延时电流整定值的可返回时间不小于电动机的实际启动时间。

按启动时负载的轻重，可选用可返回时间为1、3、5、8、15s中的某一挡。

(3)瞬时整定电流：笼型电动机时为(8~15)倍脱扣器额定电流；绕线转子电动机时为(3~6)倍脱扣器额定电流。

4.照明用低压断路器的选择(1)长延时整定值不大于线路计算负载电流。

(2)瞬时动作整定值等于(6~20)倍线路计算负载电流。

二．漏电保护装置的选择1.形式的选择一般情况下，应优先选择电流型电磁式漏电保护器，以求有较高的可靠性。

低压电器选型原则
一、基本原则
1、电气设备的安全性原则：设备的选型和安装应满足有关安全的要求，以防止操作人员及其他周围的人受到电击。

2、经济性原则：尽量选购低压电器，并按照可接受的经济效益来实
施有效的选择。

3、可靠性原则：设备的可靠性应符合技术参数，保证安装、操作、
维护、保养和更换的可靠性。

4、适用性原则：根据实际环境和使用要求，确定电气设备的适用性，使设备具有良好的环境适应性和性能可靠性。

5、简单性原则：应尽可能选择简单可靠的电气设备，而不应选择复
杂的设备。

二、选择依据
1、环境因素：应考虑安装环境，如室内空气温度、湿度、有无潮气
等因素，以便选择适当的产品。

2、供电系统要求：应根据电压等级、电网频率和极性形式等要求，
选择合适的电气设备。

3、负载特性：应考虑负载电流的程度、负载输入功率、负载的配置
类型、负载的工作方式等，以便选择适当的电气设备。

4、变换比要求：应考虑变换比最大值、最小值及变换比的调整范围，以便选择适当的低压电器。

5、使用条件：考虑使用的环境条件，如密封性、防爆、气候特性、防腐蚀等，以便选择适当的产品。
