常见低压电器选型原则

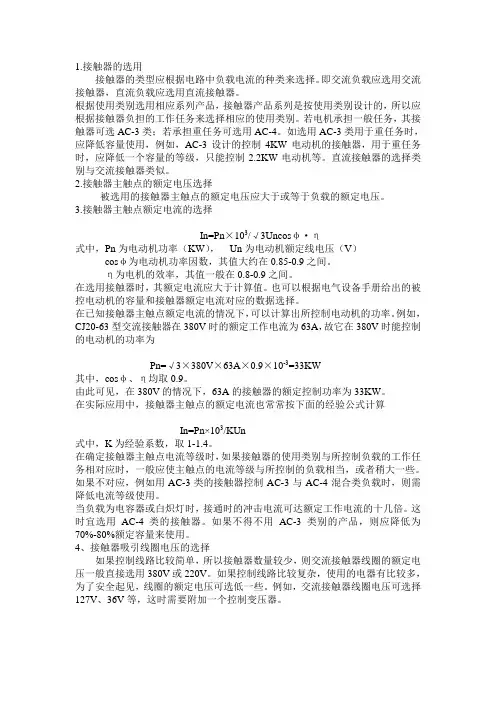

接触器的类型应根据电路中负载电流的种类来选择。

即交流负载应选用交流接触器，直流负载应选用直流接触器。

根据使用类别选用相应系列产品，接触器产品系列是按使用类别设计的，所以应根据接触器负担的工作任务来选择相应的使用类别。

若电机承担一般任务，其接触器可选AC-3类；若承担重任务可选用AC-4。

如选用AC-3类用于重任务时，应降低容量使用，例如，AC-3设计的控制4KW电动机的接触器，用于重任务时，应降低一个容量的等级，只能控制2.2KW电动机等。

直流接触器的选择类别与交流接触器类似。

2.接触器主触点的额定电压选择被选用的接触器主触点的额定电压应大于或等于负载的额定电压。

3.接触器主触点额定电流的选择In=Pn×103/√3Uncosφ·η式中，Pn为电动机功率（KW），Un为电动机额定线电压（V）cosφ为电动机功率因数，其值大约在0.85-0.9之间。

η为电机的效率，其值一般在0.8-0.9之间。

在选用接触器时，其额定电流应大于计算值。

也可以根据电气设备手册给出的被控电动机的容量和接触器额定电流对应的数据选择。

在已知接触器主触点额定电流的情况下，可以计算出所控制电动机的功率。

例如，CJ20-63型交流接触器在380V时的额定工作电流为63A，故它在380V时能控制的电动机的功率为Pn=√3×380V×63A×0.9×10-3=33KW其中，cosφ、η均取0.9。

由此可见，在380V的情况下，63A的接触器的额定控制功率为33KW。

在实际应用中，接触器主触点的额定电流也常常按下面的经验公式计算In=Pn×103/KUn式中，K为经验系数，取1-1.4。

在确定接触器主触点电流等级时，如果接触器的使用类别与所控制负载的工作任务相对应时，一般应使主触点的电流等级与所控制的负载相当，或者稍大一些。

如果不对应，例如用AC-3类的接触器控制AC-3与AC-4混合类负载时，则需降低电流等级使用。

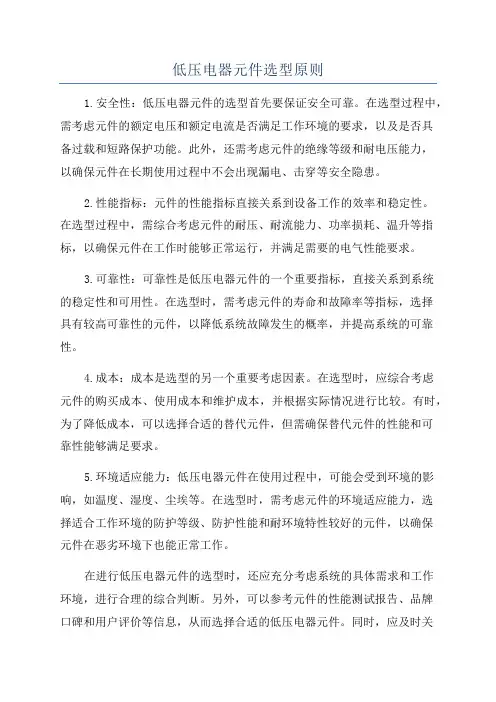

低压电器元件选型原则1.安全性：低压电器元件的选型首先要保证安全可靠。

在选型过程中，需考虑元件的额定电压和额定电流是否满足工作环境的要求，以及是否具备过载和短路保护功能。

此外，还需考虑元件的绝缘等级和耐电压能力，以确保元件在长期使用过程中不会出现漏电、击穿等安全隐患。

2.性能指标：元件的性能指标直接关系到设备工作的效率和稳定性。

在选型过程中，需综合考虑元件的耐压、耐流能力、功率损耗、温升等指标，以确保元件在工作时能够正常运行，并满足需要的电气性能要求。

3.可靠性：可靠性是低压电器元件的一个重要指标，直接关系到系统的稳定性和可用性。

在选型时，需考虑元件的寿命和故障率等指标，选择具有较高可靠性的元件，以降低系统故障发生的概率，并提高系统的可靠性。

4.成本：成本是选型的另一个重要考虑因素。

在选型时，应综合考虑元件的购买成本、使用成本和维护成本，并根据实际情况进行比较。

有时，为了降低成本，可以选择合适的替代元件，但需确保替代元件的性能和可靠性能够满足要求。

5.环境适应能力：低压电器元件在使用过程中，可能会受到环境的影响，如温度、湿度、尘埃等。

在选型时，需考虑元件的环境适应能力，选择适合工作环境的防护等级、防护性能和耐环境特性较好的元件，以确保元件在恶劣环境下也能正常工作。

在进行低压电器元件的选型时，还应充分考虑系统的具体需求和工作环境，进行合理的综合判断。

另外，可以参考元件的性能测试报告、品牌口碑和用户评价等信息，从而选择合适的低压电器元件。

同时，应及时关注新型元件的研发进展和技术水平，以便能够选择更优质、性能更好的元件，从而提高系统的整体性能和可靠性。

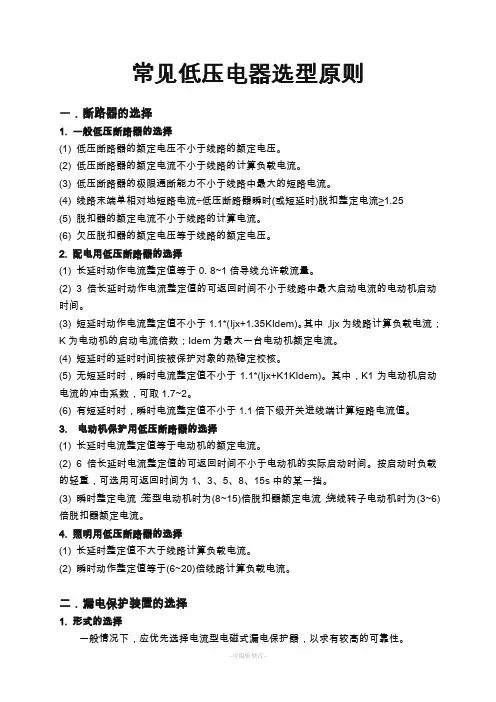

常见低压电器选型原则一．断路器的选择1. 一般低压断路器的选择(1) 低压断路器的额定电压不小于线路的额定电压。

(2) 低压断路器的额定电流不小于线路的计算负载电流。

(3) 低压断路器的极限通断能力不小于线路中最大的短路电流。

(4) 线路末端单相对地短路电流÷低压断路器瞬时(或短延时)脱扣整定电流≥1.25(5) 脱扣器的额定电流不小于线路的计算电流。

(6) 欠压脱扣器的额定电压等于线路的额定电压。

2. 配电用低压断路器的选择(1) 长延时动作电流整定值等于0. 8~1倍导线允许载流量。

(2) 3倍长延时动作电流整定值的可返回时间不小于线路中最大启动电流的电动机启动时间。

(3) 短延时动作电流整定值不小于1.1*(Ijx+1.35KIdem)。

其中，Ijx为线路计算负载电流；K为电动机的启动电流倍数；Idem为最大一台电动机额定电流。

(4) 短延时的延时时间按被保护对象的热稳定校核。

(5) 无短延时时，瞬时电流整定值不小于1.1*(Ijx+K1KIdem)。

其中，K1为电动机启动电流的冲击系数，可取1.7~2。

(6) 有短延时时，瞬时电流整定值不小于1.1倍下级开关进线端计算短路电流值。

3. 电动机保护用低压断路器的选择(1) 长延时电流整定值等于电动机的额定电流。

(2) 6倍长延时电流整定值的可返回时间不小于电动机的实际启动时间。

按启动时负载的轻重，可选用可返回时间为1、3、5、8、15s中的某一挡。

(3) 瞬时整定电流：笼型电动机时为(8~15)倍脱扣器额定电流；绕线转子电动机时为(3~6)倍脱扣器额定电流。

4. 照明用低压断路器的选择(1) 长延时整定值不大于线路计算负载电流。

(2) 瞬时动作整定值等于(6~20)倍线路计算负载电流。

二．漏电保护装置的选择1. 形式的选择一般情况下，应优先选择电流型电磁式漏电保护器，以求有较高的可靠性。

2. 额定电流的选择漏电保护器的额定电流应大于实际负荷电流。

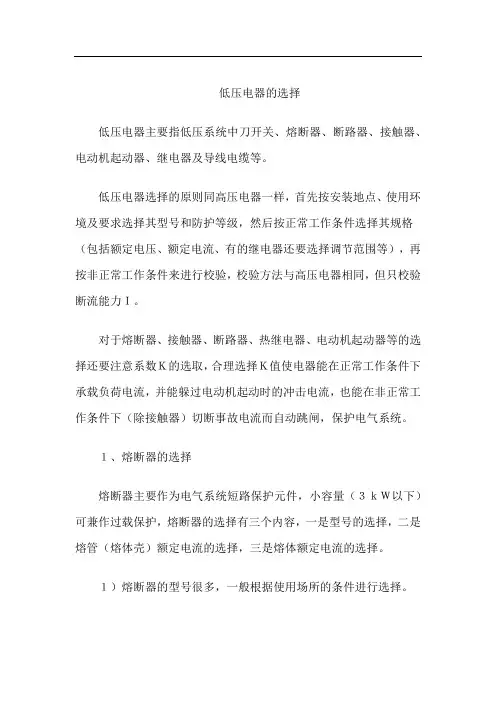

低压电器的选择低压电器主要指低压系统中刀开关、熔断器、断路器、接触器、电动机起动器、继电器及导线电缆等。

低压电器选择的原则同高压电器一样，首先按安装地点、使用环境及要求选择其型号和防护等级，然后按正常工作条件选择其规格（包括额定电压、额定电流、有的继电器还要选择调节范围等），再按非正常工作条件来进行校验，校验方法与高压电器相同，但只校验断流能力Ｉ。

对于熔断器、接触器、断路器、热继电器、电动机起动器等的选择还要注意系数Ｋ的选取，合理选择Ｋ值使电器能在正常工作条件下承载负荷电流，并能躲过电动机起动时的冲击电流，也能在非正常工作条件下（除接触器）切断事故电流而自动跳闸，保护电气系统。

１、熔断器的选择熔断器主要作为电气系统短路保护元件，小容量（３ｋＷ以下）可兼作过载保护，熔断器的选择有三个内容，一是型号的选择，二是熔管（熔体壳）额定电流的选择，三是熔体额定电流的选择。

１）熔断器的型号很多，一般根据使用场所的条件进行选择。

ＲＭ１０系列无填料封闭管式熔断器适用于低压交直流动力网络、成套配电设备中，作为短路保护和防止连续过负荷用。

额定电流为１５～１０００Ａ。

Ｒ１系列熔断器适用于２２０Ｖ交直流及以下、额定电流１０Ａ及以下控制电路及信号电路的室内电气设备中，作为短路或过负荷保护之用。

ＲＣ１Ａ系列瓷插式熔断器适用于交流３８０Ｖ及以下一般线路末端和一般电气设备的短路保护。

额定电流为１～２００Ａ。

ＲＴ０系列有填料封闭管式熔断器适用于交直流低压短路电流大的电力网络及配电系统中，作为电缆、导线及电气设备（中型电动机、变压器及开关等）的短路保护及导线、电缆的过负荷保护。

尤其适用供电线路或断流能力要求较高的场所，如电厂用电、变电所的主电路及靠近电力变压器出线端的供电线路。

额定电流为50～1000Ａ。

ＲＴ10系列有填料封闭管式熔断器适用交直流500Ｖ及以下、额定电流100Ａ及以下的大短路电流的电力网络和配电装置中，作为电缆、线路及电气设备的短路保护和电缆、导线的过负荷保护。

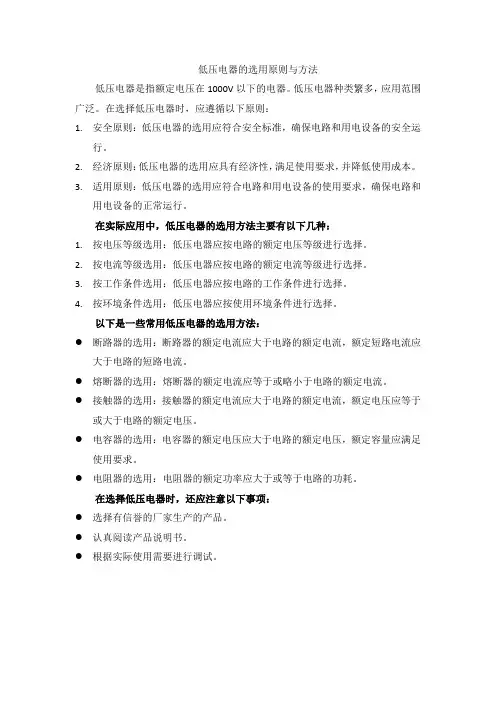

低压电器的选用原则与方法
低压电器是指额定电压在1000V以下的电器。

低压电器种类繁多，应用范围广泛。

在选择低压电器时，应遵循以下原则：
1.安全原则：低压电器的选用应符合安全标准，确保电路和用电设备的安全运
行。

2.经济原则：低压电器的选用应具有经济性，满足使用要求，并降低使用成本。

3.适用原则：低压电器的选用应符合电路和用电设备的使用要求，确保电路和
用电设备的正常运行。

在实际应用中，低压电器的选用方法主要有以下几种：
1.按电压等级选用：低压电器应按电路的额定电压等级进行选择。

2.按电流等级选用：低压电器应按电路的额定电流等级进行选择。

3.按工作条件选用：低压电器应按电路的工作条件进行选择。

4.按环境条件选用：低压电器应按使用环境条件进行选择。

以下是一些常用低压电器的选用方法：
●断路器的选用：断路器的额定电流应大于电路的额定电流，额定短路电流应
大于电路的短路电流。

●熔断器的选用：熔断器的额定电流应等于或略小于电路的额定电流。

●接触器的选用：接触器的额定电流应大于电路的额定电流，额定电压应等于
或大于电路的额定电压。

●电容器的选用：电容器的额定电压应大于电路的额定电压，额定容量应满足
使用要求。

●电阻器的选用：电阻器的额定功率应大于或等于电路的功耗。

在选择低压电器时，还应注意以下事项：
●选择有信誉的厂家生产的产品。

●认真阅读产品说明书。

●根据实际使用需要进行调试。

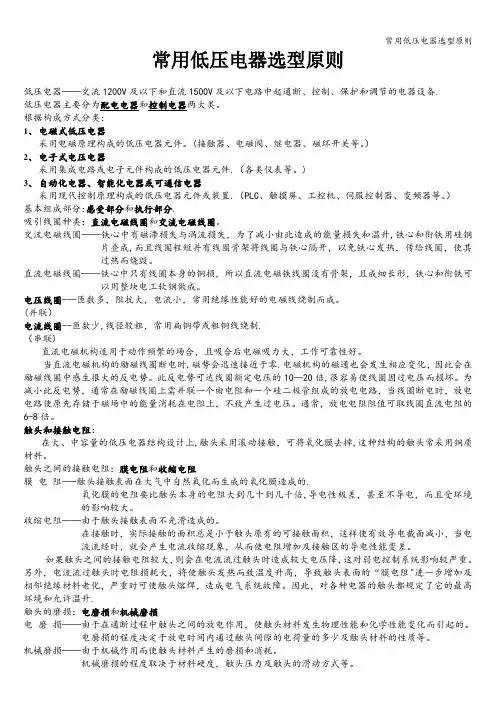

常用低压电器选型原则低压电器——交流1200V及以下和直流1500V及以下电路中起通断、控制、保护和调节的电器设备.低压电器主要分为配电电器和控制电器两大类。

根据构成方式分类：1、电磁式低压电器采用电磁原理构成的低压电器元件。

(接触器、电磁阀、继电器、磁环开关等。

）2、电子式电压电器采用集成电路或电子元件构成的低压电器元件.（各类仪表等。

)3、自动化电器、智能化电器或可通信电器采用现代控制原理构成的低压电器元件或装置.（PLC、触摸屏、工控机、伺服控制器、变频器等。

）基本组成部分:感受部分和执行部分.吸引线圈种类：直流电磁线圈和交流电磁线圈。

交流电磁线圈——铁心中有磁滞损失与涡流损失，为了减小由此造成的能量损失和温升,铁心和衔铁用硅钢片叠成,而且线圈粗短并有线圈骨架将线圈与铁心隔开，以免铁心发热，传给线圈，使其过热而烧毁。

直流电磁线圈——铁心中只有线圈本身的铜损，所以直流电磁铁线圈没有骨架，且成细长形，铁心和衔铁可以用整块电工软钢做成。

电压线圈-—匝数多，阻抗大，电流小，常用绝缘性能好的电磁线绕制而成。

(并联）电流线圈--匝数少,线径较粗，常用扁铜带或粗铜线绕制.（串联)直流电磁机构适用于动作频繁的场合，且吸合后电磁吸力大，工作可靠性好。

当直流电磁机构的励磁线圈断电时,磁势会迅速接近于零.电磁机构的磁通也会发生相应变化，因此会在励磁线圈中感生很大的反电势。

此反电势可达线圈额定电压的10—20倍,很容易使线圈因过电压而损坏。

为减小此反电势，通常在励磁线圈上需并联一个由电阻和一个硅二极管组成的放电电路，当线圈断电时，放电电路使原先存储于磁场中的能量消耗在电阻上，不致产生过电压。

通常，放电电阻阻值可取线圈直流电阻的6-8倍。

触头和接触电阻：在大、中容量的低压电器结构设计上,触头采用滚动接触，可将氧化膜去掉,这种结构的触头常采用铜质材料。

触头之间的接触电阻：膜电阻和收缩电阻膜电阻—-触头接触表面在大气中自然氧化而生成的氧化膜造成的.氧化膜的电阻要比触头本身的电阻大到几十到几千倍,导电性极差，甚至不导电，而且受环境的影响较大。

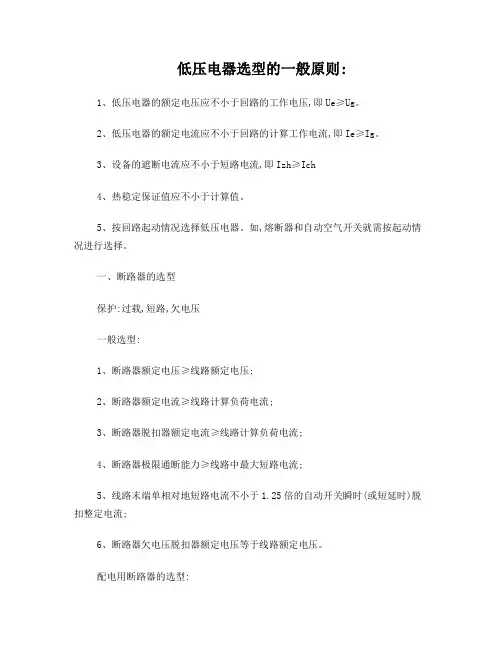

低压电器选型的一般原则:1、低压电器的额定电压应不小于回路的工作电压,即Ue≥Ug。

2、低压电器的额定电流应不小于回路的计算工作电流,即Ie≥Ig。

3、设备的遮断电流应不小于短路电流,即Izh≥Ich4、热稳定保证值应不小于计算值。

5、按回路起动情况选择低压电器。

如,熔断器和自动空气开关就需按起动情况进行选择。

一、断路器的选型保护:过载,短路,欠电压一般选型:1、断路器额定电压≥线路额定电压;2、断路器额定电流≥线路计算负荷电流;3、断路器脱扣器额定电流≥线路计算负荷电流;4、断路器极限通断能力≥线路中最大短路电流;5、线路末端单相对地短路电流不小于1.25倍的自动开关瞬时(或短延时)脱扣整定电流;6、断路器欠电压脱扣器额定电压等于线路额定电压。

配电用断路器的选型:1、长延时动作电流整定为导线允许载流量的0.8~1倍;2、3倍长延时动作电流整定值的可返回时间不小于线路中最大起动电流的电动机的起动时间;3、短延时动作电流整定值不小于1.1(Ijx+1.35kIedm)。

Ijx为线路计算负荷电流;k为电动机起动电流倍数,Iedm为最大一台电动机额定电流;4、短延时时间按被保护对象的热稳定校验;5、无短延时时,瞬时电流整定值不小于1.1(Ijx+1.35k1kIedm)。

k1为电动机起动电流的冲击系数,取1.7~2。

如有短延时,则瞬时电流整定值不小于1.1的下级开关进线端计算短路电流值。

电动机保护用自动开关的选型:1、长延时电流整定值=电动机额定电流;2、6倍长延时电流整定值的可返回时间≥电动机起动时间;3、鼠笼形瞬时整定电流为8~15倍脱扣器额定电流;绕线形瞬时整定电流为3~6倍脱扣器额定电流。

照明用自动开关的选型:1、长延时电流整定值不大于线路计算负荷电流;2、瞬时电流整定值=6倍的线路计算负荷电流。

二、刀开关的选型保护:主要用作隔离开关,不切断故障电流,只能承受故障电流引起的电动力和热效应。

选型:1、按额定电压选:刀开关额定电压≥刀开关工作电压。

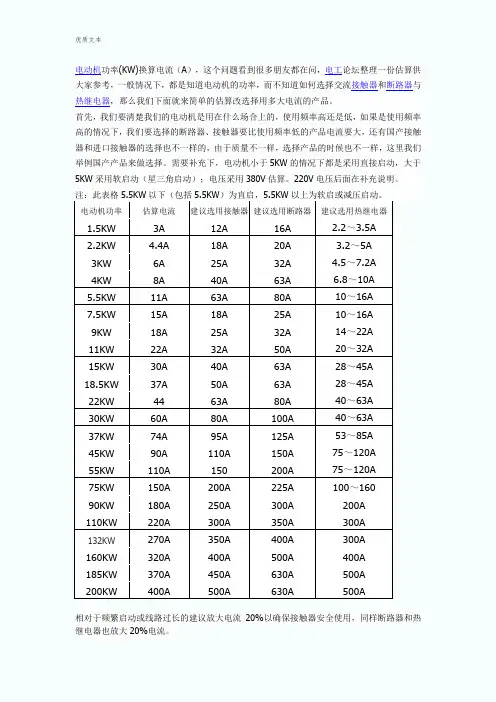

电动机功率(KW)换算电流（A），这个问题看到很多朋友都在问，电工论坛整理一份估算供大家参考，一般情况下，都是知道电动机的功率，而不知道如何选择交流接触器和断路器与热继电器，那么我们下面就来简单的估算改选择用多大电流的产品。

首先，我们要清楚我们的电动机是用在什么场合上的，使用频率高还是低，如果是使用频率高的情况下，我们要选择的断路器、接触器要比使用频率低的产品电流要大，还有国产接触器和进口接触器的选择也不一样的，由于质量不一样，选择产品的时候也不一样，这里我们举例国产产品来做选择。

需要补充下，电动机小于5KW的情况下都是采用直接启动，大于5KW采用软启动（星三角启动）；电压采用380V估算。

220V电压后面在补充说明。

注：此表格5.5KW以下（包括5.5KW）为直启，5.5KW以上为软启或减压启动。

电动机功率估算电流建议选用接触器建议选用断路器建议选用热继电器1.5KW 3A 12A 16A2.2～3.5A2.2KW 4.4A 18A 20A3.2～5A3KW 6A 25A 32A 4.5～7.2A4KW 8A 40A 63A 6.8～10A5.5KW 11A 63A 80A 10～16A7.5KW 15A 18A 25A 10～16A9KW 18A 25A 32A 14～22A11KW 22A 32A 50A 20～32A15KW 30A 40A 63A 28～45A18.5KW 37A 50A 63A 28～45A22KW 44 63A 80A 40～63A30KW 60A 80A 100A 40～63A37KW 74A 95A 125A 53～85A45KW 90A 110A 150A 75～120A55KW 110A 150 200A 75～120A75KW 150A 200A 225A 100～16090KW 180A 250A 300A 200A110KW 220A 300A 350A 300A132KW 270A 350A 400A 300A160KW 320A 400A 500A 400A185KW 370A 450A 630A 500A200KW 400A 500A 630A 500A相对于频繁启动或线路过长的建议放大电流20%以确保接触器安全使用，同样断路器和热继电器也放大20%电流。

常见低压电器选型原则低压电器是指额定电压不超过1000V，额定频率不超过1000Hz的电器设备。

在选型低压电器时，需要考虑一系列因素，以确保电器设备能够满足特定的需求和要求。

以下是一些常见的低压电器选型原则：1.额定电压：低压电器设备的额定电压应与实际使用电压相匹配。

如果额定电压低于实际使用电压，可能会导致电气设备过载或损坏。

如果额定电压高于实际使用电压，可能会导致电气设备无法正常工作。

2.额定电流：低压电器设备的额定电流应与实际负载电流相匹配。

如果额定电流低于负载电流，可能会导致设备无法提供足够的电流供应。

如果额定电流高于负载电流，可能会导致设备运行不稳定。

3.效率：低压电器设备的效率是指设备将电能转换为有用功率的能力。

选择高效率的电器设备可以减少能源消耗和运行成本。

4.耐久性和可靠性：低压电器设备应具有足够的耐久性和可靠性，以适应特定的工作环境和使用条件。

这包括耐高温、耐湿、耐腐蚀等特性。

5.安全性：低压电器设备应符合国家和国际安全标准，以确保使用过程中的安全性和可靠性。

6.维修和维护：选择易于维修和维护的低压电器设备可以减少停机时间和维修成本。

7.成本效益：选择具有合理价格和满足需求的低压电器设备可以实现成本效益最大化。

除了以上原则外，还应考虑其他一些因素，例如品牌信誉度、售后服务和技术支持等。

总之，在选型低压电器设备时，需要综合考虑多个因素，以选择最适合特定需求和要求的电器设备。

这样可以确保电器设备的安全性、可靠性和稳定性，提高工作效率和质量。

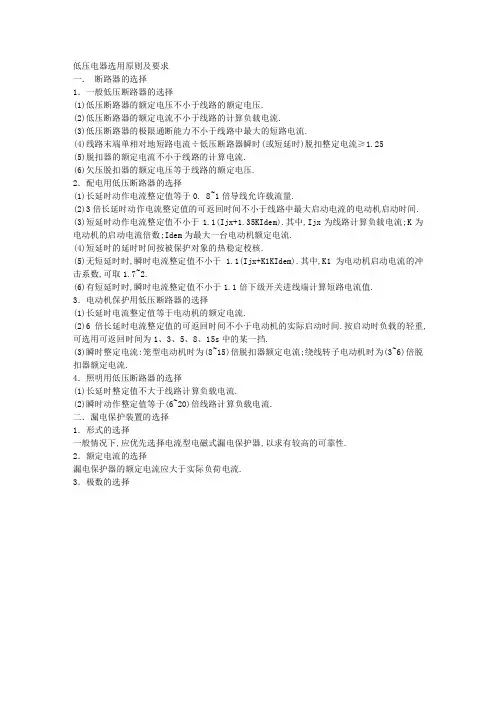

低压电器选用原则及要求一．断路器的选择1．一般低压断路器的选择(1)低压断路器的额定电压不小于线路的额定电压.(2)低压断路器的额定电流不小于线路的计算负载电流.(3)低压断路器的极限通断能力不小于线路中最大的短路电流.(4)线路末端单相对地短路电流÷低压断路器瞬时(或短延时)脱扣整定电流≥1.25(5)脱扣器的额定电流不小于线路的计算电流.(6)欠压脱扣器的额定电压等于线路的额定电压.2．配电用低压断路器的选择(1)长延时动作电流整定值等于0. 8~1倍导线允许载流量.(2)3倍长延时动作电流整定值的可返回时间不小于线路中最大启动电流的电动机启动时间.(3)短延时动作电流整定值不小于1.1(Ijx+1.35KIdem).其中,Ijx为线路计算负载电流;K为电动机的启动电流倍数;Idem为最大一台电动机额定电流.(4)短延时的延时时间按被保护对象的热稳定校核.(5)无短延时时,瞬时电流整定值不小于 1.1(Ijx+K1KIdem).其中,K1为电动机启动电流的冲击系数,可取1.7~2.(6)有短延时时,瞬时电流整定值不小于1.1倍下级开关进线端计算短路电流值.3．电动机保护用低压断路器的选择(1)长延时电流整定值等于电动机的额定电流.(2)6倍长延时电流整定值的可返回时间不小于电动机的实际启动时间.按启动时负载的轻重,可选用可返回时间为1、3、5、8、15s中的某一挡.(3)瞬时整定电流:笼型电动机时为(8~15)倍脱扣器额定电流;绕线转子电动机时为(3~6)倍脱扣器额定电流.4．照明用低压断路器的选择(1)长延时整定值不大于线路计算负载电流.(2)瞬时动作整定值等于(6~20)倍线路计算负载电流.二．漏电保护装置的选择1．形式的选择一般情况下,应优先选择电流型电磁式漏电保护器,以求有较高的可靠性.2．额定电流的选择漏电保护器的额定电流应大于实际负荷电流.3．极数的选择。

低压电器的选用原则与方法低压电器在现代社会中应用广泛，包括家用电器、工业设备、办公设备等。

正确选用低压电器对于保障电器设备的安全运行、提高能源利用效率具有重要意义。

掌握低压电器的选用原则和方法对于从事相关工作的人员来说至关重要。

下面将就低压电器的选用原则和方法进行探讨。

一、选用原则：1. 安全性原则：低压电器在工作过程中必须确保安全可靠，避免发生短路、过载、漏电等危险情况。

在选用低压电器时，首要考虑的是其安全性能和可靠性。

2. 适用性原则：根据具体设备的工作环境、使用环境和工作要求，选择适用的低压电器。

在潮湿的环境中应选择防水防潮性能好的低压电器，对于需要频繁启停的设备，应选择耐磨损、寿命长的低压电器。

3. 能效性原则：低压电器的能效性对于电器设备的能源利用效率具有重要影响。

应优先选择能效性能好的低压电器，以降低能源消耗、提高整体能效。

4. 经济性原则：在满足安全性、适用性和能效性要求的前提下，应选择价格适中、性价比高的低压电器，以达到经济合理利用的目的。

二、选用方法：1. 充分了解需求：在选用低压电器之前，需要充分了解设备的工作环境、使用要求、电气参数等信息，确保选用的低压电器能够满足实际需求。

2. 查阅资料：可以通过查阅相关低压电器的产品手册、技术参数表、质量认证证书等资料，了解其安全性能、适用场景、能效等指标，为选用提供参考。

3. 与厂家沟通：与低压电器的生产厂家进行沟通，了解其产品的生产工艺、质量控制、售后服务等情况，从而综合考虑选择合适的低压电器。

4. 进行实地考察：对于一些重要设备或特殊工况下的低压电器选用，可以进行实地考察，了解具体情况，确保选用的低压电器符合实际要求。

正确选用低压电器需要遵循安全性、适用性、能效性和经济性原则，并在此基础上采取了解需求、查阅资料、与厂家沟通和实地考察等方法，从而选用适合的低压电器，确保设备的安全运行和能源利用效率的提高。

低压电气选型的一般原则低压电气选型是指在低压电气系统中，根据实际需求和技术要求，选择合适的电气设备和元件的过程。

正确的电气选型能够确保电气系统的安全可靠运行，提高系统的运行效率和使用寿命。

下面将介绍一些低压电气选型的一般原则。

1. 了解系统需求：在进行电气选型之前，首先要了解系统的需求和要求。

包括系统的电流、电压、频率、容量等参数，以及系统的工作环境和使用条件。

只有全面了解系统需求，才能选择合适的电气设备和元件。

2. 根据标准选择：低压电气设备和元件的选型应符合国家和行业标准。

根据不同的应用场景，选择符合标准要求的产品，确保其质量和安全性能。

3. 选用可靠品牌：在进行电气选型时，应选择知名品牌的产品。

这些品牌产品经过了长期的市场验证，具有较高的可靠性和稳定性。

避免选用质量不可靠的产品，以免引起故障或事故。

4. 考虑系统的扩展性：在进行电气选型时，要考虑到系统的扩展性和升级性。

选择具有一定余量和可扩展性的设备和元件，以便在未来系统需要升级或扩展时，能够满足新的需求。

5. 考虑经济性：电气选型不仅要考虑产品的功能和性能，还要考虑其经济性。

选择性价比较高的产品，既能满足系统的需求，又能降低投资成本。

6. 考虑维护和维修：在进行电气选型时，要考虑到设备和元件的维护和维修工作。

选择易于维护和维修的产品，能够降低维护成本，提高系统的可靠性和可维护性。

7. 考虑环保和节能：在进行电气选型时，要考虑到产品的环保和节能性能。

选择具有较高能效和低能耗的产品，能够降低能源消耗，减少对环境的污染。

8. 与供应商沟通：在进行电气选型之前，可以与供应商进行沟通，了解其产品的性能和特点。

通过与供应商的合作，能够更好地选择合适的电气设备和元件。

低压电气选型的一般原则包括了解系统需求、根据标准选择、选用可靠品牌、考虑系统的扩展性、考虑经济性、考虑维护和维修、考虑环保和节能以及与供应商沟通等。

在进行电气选型时，应综合考虑这些原则，选择合适的电气设备和元件，以确保系统的安全可靠运行。

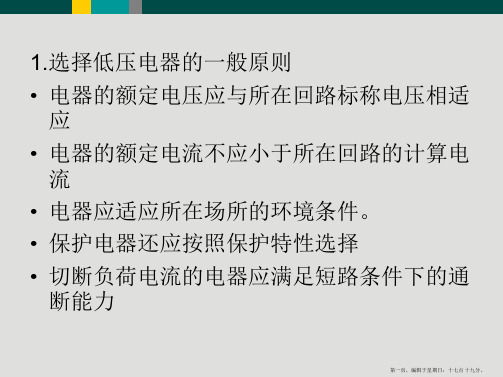

低压电器选型的基本要求低压电器选型的基本要求是：①电器的额定电压应与所在回路额定电压（沟通为均方根值）相适应。

对于某些设备，应考虑正常工作时可能消失的最高或最低电压。

②电器的额定电流应等于或大于所掌握回路的预期工作电流。

电器还应承载特别状况下可能流过的电流。

爱护装置应在其允许的持续时间内将电器切断。

③电器的额定频率必需与所在电源回路的频率相适应。

④应依据所在场所的环境选择电器。

⑤电器应满意短路条件下的动稳定与热稳定。

断开短路电流的电器，应满意短路条件下的通断力量。

动稳定电流：发生短路事故时，若刀开关等通过某一最大短路电流，且不受此时产生的巨大电动力的作用而发生形变、损坏或刀片自弹出等现象，则此短路电流峰值，就称为它们的动稳定电流。

热稳定电流：发生短路事故时，若刀开关等能在肯定时间内通过某一最大短路电流，并不因温度的急剧上升发生熔焊现象，则此短路电流称为开关的热稳定电流。

⑥验算电器在短路条件下的通断力量，应采纳安装处预期短路电流周期重量的有效值。

当短路点四周所接电动机额定电流之和超过短路电流的1%时，应考虑电动机反馈电流的影响。

⑦断开短路电流的爱护电器，如熔断器、低压断路器等，应尽量满意在短路条件下分断力量的要求。

对于熔断器，用沟通电流周期重量有效值表示的熔断器极限分断力量，应大于或等于三相短路电流周期重量的有效值。

对于低压断路器，分断时间大于0. 02s的断路器，用沟通电流周期重量有效值表示的低压断路器的分断力量，应大于或等于三相短路电流周期重量的有效值；分断时间小于0.02s的低压断路器，断路器开断电流时，冲击电流的有效值（若制造商供应的是开断电流为峰值时，可按峰值校验）应大于或等于短路开头第一周期内的全电流有效值。

低压电器选型原则
一、基本原则
1、电气设备的安全性原则：设备的选型和安装应满足有关安全的要求，以防止操作人员及其他周围的人受到电击。

2、经济性原则：尽量选购低压电器，并按照可接受的经济效益来实
施有效的选择。

3、可靠性原则：设备的可靠性应符合技术参数，保证安装、操作、
维护、保养和更换的可靠性。

4、适用性原则：根据实际环境和使用要求，确定电气设备的适用性，使设备具有良好的环境适应性和性能可靠性。

5、简单性原则：应尽可能选择简单可靠的电气设备，而不应选择复
杂的设备。

二、选择依据
1、环境因素：应考虑安装环境，如室内空气温度、湿度、有无潮气
等因素，以便选择适当的产品。

2、供电系统要求：应根据电压等级、电网频率和极性形式等要求，
选择合适的电气设备。

3、负载特性：应考虑负载电流的程度、负载输入功率、负载的配置
类型、负载的工作方式等，以便选择适当的电气设备。

4、变换比要求：应考虑变换比最大值、最小值及变换比的调整范围，以便选择适当的低压电器。

5、使用条件：考虑使用的环境条件，如密封性、防爆、气候特性、防腐蚀等，以便选择适当的产品。

常用低压电器的选择
正确合理地选择控制电器是电气系统安全运行、可靠工作的保证。

机床常用电器的选择，主要根据电器产品目录上的各项技术指标进行，下面对常用电器的选用作一简介。

随着我国科学技术的不断进步和新国标的实施，符合IEC国际标准的新产品不断涌现。

在实际设计中，请参照各机床电器厂产品样本，择优选用。

选择低压电器元件的基本原则：
1．根据对控制元件功能的要求，确定电器元件类型
以继电器--接触器控制系统为例，当元件用于通、断功率较大的动力电路时，应选交流接触器；若元件用于切换功率较小的电路（控制电路或微型电机的主电路）时，则应选择中间继电器；若还伴有延时要求，则应选用时间继电器；伴有限位控制，则应选用行程开关等。

2．根据电器控制的电压、电流及功率的大小确定元器件的规格。

3．确定元器件预期的工作环境及供应情况，如防油、防尘、防爆及货源等。

4．确定元器件在应用时所需的可靠性等
确定用以改善元、器件失效概率用的老炼或其它筛选试验失效率。

采用与可靠性预计相适应的降额系数。

进行一些必要的计算或校核。

电器元件选择方法低压电器选型的一般原则：1、低压电器的额定电压应不小于回路的工作电压，即Ue≥Ug。

2、低压电器的额定电流应不小于回路的计算工作电流，即Ie≥Ig。

3、设备的遮断电流应不小于短路电流，即Izh≥Ich4、热稳定保证值应不小于计算值。

5、按回路起动情况选择低压电器。

如，熔断器和自动空气开关就需按起动情况进行选择。

一、断路器的选型保护：过载，短路，欠电压一般选型：1、断路器额定电压≥线路额定电压；2、断路器额定电流≥线路计算负荷电流；3、断路器脱扣器额定电流≥线路计算负荷电流；4、断路器极限通断能力≥线路中最大短路电流；5、线路末端单相对地短路电流不小于1.25倍的自动开关瞬时（或短延时）脱扣整定电流；6、断路器欠电压脱扣器额定电压等于线路额定电压。

配电用断路器的选型：1、长延时动作电流整定为导线允许载流量的0.8～1倍；2、3倍长延时动作电流整定值的可返回时间不小于线路中最大起动电流的电动机的起动时间；3、短延时动作电流整定值不小于1.1（Ijx+1.35kIedm)。

Ijx为线路计算负荷电流；k为电动机起动电流倍数，Iedm为最大一台电动机额定电流；4、短延时时间按被保护对象的热稳定校验；5、无短延时时，瞬时电流整定值不小于1.1（Ijx+1.35k1kIedm)。

k1为电动机起动电流的冲击系数，取1.7～2。

如有短延时，则瞬时电流整定值不小于1.1的下级开关进线端计算短路电流值。

电动机保护用自动开关的选型：1、长延时电流整定值＝电动机额定电流；2、6倍长延时电流整定值的可返回时间≥电动机起动时间；3、鼠笼形瞬时整定电流为8～15倍脱扣器额定电流；绕线形瞬时整定电流为3～6倍脱扣器额定电流。

照明用自动开关的选型：1、长延时电流整定值不大于线路计算负荷电流；2、瞬时电流整定值＝6倍的线路计算负荷电流。

二、刀开关的选型保护：主要用作隔离开关，不切断故障电流，只能承受故障电流引起的电动力和热效应。

首先，我们要清楚我们的电动机是用在什么场合上的，使用频率高还是低，如果是使用频率高的情况下，我们要选择的断路器、接触器要比使用频率低的产品电流要大，还有国产接触器和进口接触器的选择也不一样的，由于质量不一样，选择产品的时候也不一样，这里我们举例国产产品来做选择。

需要补充下，电动机小于5KW的情况下都是采用直接启动，大于相对于频繁启动或线路过长的建议放大电流20%以确保接触器安全使用，同样断路器和热继电器也放大20%电流。

已知一台低压380V电动机功率，试问应如何选择交流接触器、空开、过热继电器、电缆截面电机如何配线选用断路器，热继电器如何根据电机的功率，考虑电机的额定电压，电流配线，选用断路器，热继电器三相二百二电机，千瓦三点五安培。

常用三百八电机，一个千瓦两安培。

低压六百六电机，千瓦一点二安培。

高压三千伏电机，四个千瓦一安培。

高压六千伏电机，八个千瓦一安培。

一台三相电机，除知道其额定电压以外，还必须知道其额定功率及额定电流，比如：一台三相异步电机，，4极（常用一般有2、4、6级，级数不一样，其额定电流也有区别），其额定电路约为15A 。

1、断路器：一般选用其额定电流倍，常用DZ47-60 32A，2、电线：根据电机的额定电流15A，选择合适载流量的电线，如果电机频繁启动，选相对粗一点的线，反之可以相对细一点，载流量有相关计算口决，这里我们选择4平方，3、交流接触器，根据电机功率选择合适大小就行，倍,一般其选型手册上有型号，这里我们选择正泰CJX2--2510，还得注意辅助触点的匹配，不要到时候买回来辅助触点不够用。

4、热继电器，其整定电流都是可以调整，一般调至电机额定电流倍。

断路器继电器电机配线电机如何配线（1）多台电机配导线：把电机的总功率相加乘以2是它们的总电流。

（2）在线路50米以内导线截面是：总电流除4.（再适当放一点余量）（3）线路长越过50米外导线截面：总电流除3.（再适当放一点途量）（4）120平方以上的大电缆的电流密度要更低一些，断路器：（1）断路器选择：电机的额定电流乘以倍，整定电流是电机的倍就可以了,这样保证频繁启动,也保证短路动作灵敏。
