当前位置：文档之家 › 常用低压电气设备选用与检修介绍PPT课件(58张)

常用低压电气设备选用与检修介绍PPT课件(58张)

  • 格式：ppt
  • 大小：4.07 MB
  • 文档页数：20

下载文档原格式

  / 20

合集下载

《常用低压电器介绍》PPT课件

《常用低压电器介绍》PPT课件

图 4-6 HK (a) 内部结构； (b) 图形符号
对于照明和电热负载，可选用额定电压220 V或250 V， 额定电流大 于所有负载额定电流的开关。对于电动机的控制， 可选用额定电流大于 电动机额定电流３倍的开关。
胶盖刀开关的型号(HK 2—□/□)
安装和使用胶盖开关时应注意下列事项：
(1)电源进线应接在静触头一边的进线端（进线座应在上方），用 电设备应接在动触头一边的出线端。这样，当开关断开时，闸刀和熔体 均不带电，以保证更换熔体时的安全。（上进下出）

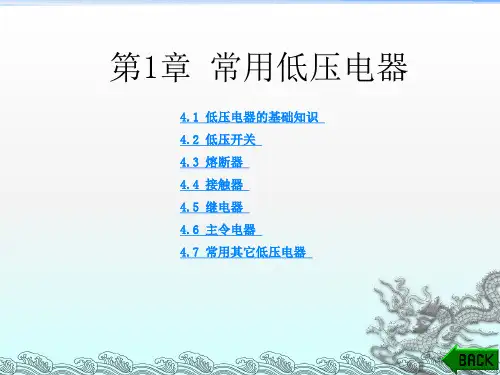

第1章 常用低压电器
4.1 低压电器的基础知识 4.2 低压开关 4.3 熔断器 4.4 接触器 4.5 继电器 4.6 主令电器 4.7 常用其它低压电器
低压电器图片
HK系列刀开关 带熔断器刀开关
带熔断器刀开关
三相刀开关
三相刀开关
防爆刀开关
自动电源转换开关 万能转换开关
可逆转换开关
各种类型按钮 按钮
（2） 有填料螺旋式熔断器：它由瓷帽、熔管、瓷套及瓷座等组成。 熔管是一个瓷管，内装熔体和灭弧介质石英砂， 熔体的两端焊在熔管 两端的金属盖上，其一端标有不同颜色的熔断指示器，当熔体熔断时指 示器弹出，便于发现并更换同型号的熔管。有填料螺旋式熔断器外形结 构如图4-12所示。
图4-12 有填料螺旋式熔断器 (a) 外型； (b) 结构
交流接触器线圈在其额定电压的85%～105%时，能可靠地工作。电压 过高，则磁路趋于饱和，线圈电流将显著增大， 线圈有被烧坏的危险； 电压过低，则吸不牢衔铁，触头跳动， 不但影响电路正常工作，而且线 圈电流会达到额定电流的十几倍，使线圈过热而烧坏。因此，电压过高或 过低都会造成线圈发热而烧毁。
灭弧措施主要有以下几种： (1)拉长电弧：依靠触点的分开， 机械地拉长

低压电气设备教学课件ppt

低压电气设备教学课件ppt
短路故障
由于线路短路、绝缘损坏等原因导致电流不经过负载直接流通。排除 方法：检查线路绝缘是否良好，更换损坏的元件或部件。
过载故障
由于负载过大，导致电流过大。排除方法：检查负载是否过大，调整 负载或更换大容量的电气设备。
漏电故障
由于绝缘电阻降低，导致设备外壳带电。排除方法：检查设备绝缘是 否良好，加强设备接地措施。
详细描述
低压电气设备通常是指工作在交流1000V以下或直流1500V以下的电气设备。根据不同的分类标准，低压电气设 备可以分为不同的类型。例如，根据用途可以分为控制电器、配电电器、检测电器等；根据工作原理可以分为电 磁式电器、非电量控制电器等。
低压电气设备的应用领域
总结词
低压电气设备广泛应用于各个领域，如电力、建筑、化工、机械等。它们在电力系统、建筑配电系统 、自动化生产线等领域发挥着重要的作用。
详细描述
低压电气设备广泛应用于各个领域，如电力、建筑、化工、机械等。在电力系统中，低压电气设备用 于配电线路的保护和控制；在建筑配电系统中，低压电气设备用于保障建筑物内的电力供应和设备控 制；在自动化生产线上，低压电气设备用于实现设备的自动化控制和监测。
低压电气设备的发展趋势
总结词
随着科技的不断进步和应用需求的不断提高，低压电 气设备也在不断发展。未来低压电气设备将朝着智能 化、模块化、小型化等方向发展。
按照规定的步骤进行设备的调试， 包括电源的接入、设备的启动、运 行状态的监测等，确保设备各项性 能指标达到要求。
调试后的总结
完成调试后，需要对调试结果进行 总结，记录设备的运行状况，对存 在的问题进行整改。
低压电气设备的维护与保养
01
02
03
日常维护
定期对低压电气设备进行 清洁、除尘、紧固等日常 维护工作，保持设备良好 的运行状态。

低压配电电器的使用及维修ppt课件

低压配电电器的使用及维修ppt课件

开启式负荷开关分为两极和三极两种，两极式产品
的额定电压为220V，三极式产品的额定电压为380V。
低压配电电器的使用及维修
25
第三节 负荷开关和熔断器式刀开 关
2.封闭式负荷开关
主要由触头及灭弧系统、熔断器以及操作机构等三 部分组成。
封闭式负荷开关配用的熔断器，额定电流为60A及 以下者，
配用瓷插式熔断器；额定电流100A及以上者，配用无填 料封闭管
整个系列的断路器均可设短路保护用的电磁脱扣器和过 载保护用
的热脱扣器。其结构与DZ10系列大体相同，只是DZ5-10 和DZ5-20
两种产品采用桥式双断低器压配触电电头器的使，用及所维修以是直动式结构。
12
第一节 低压断路器
四、维修
（一）维护
断路器在使用期内用尽量做到：
（1）在断路器投入使用前应将各磁铁工作面的防 锈油酯抹
要使开关合闸的原理和要使开关分闸的原理。
低压配电电器的使要技术参数
（一）额定电压和额定绝缘电压（额定绝缘电压往 往高于额
定电压，但有时两者一致。）；
（二）额定电流；
（三）极限分断能力；
（四）动作时间：主要是指切断故障电流所需时间。 一般低压断路器固有动作时间为20～70ms，全部动作 时间为100～300ms；直流快速开关的固有动作时间为 1～10ms，全部动作时间为20～30ms；交流限流开关的 动作时间，按在短路电流未达到峰值之前就将电路切 断这一要求来看，应当小于5ms。
刀不宜太长，否则会影响电动力的吹弧效果。
低压配电电器的使用及维修
23
第三节 负荷开关和熔断器式刀开 关
3.刀开关主要技术参数
（1）额定电压；
（2）额定电流；

低压电气线路及常用低压电气设备资料课件

低压电气线路及常用低压电气设备资料课件
详细描述
接触器主要由电磁系统、触点系统、灭弧装置等组成。它利用电磁原理，当线圈通电后，产生磁场，使静触点与 动触点吸合，从而接通电路。当线圈断电后，磁场消失，触点断开，从而断开电路。接触器广泛用于电力拖动系 统中控制电动机的启动、停止和反转等操作。
继电器
总结词
继电器是一种电子控制器件，具有控制系统（输入回路）和被控制系统（输出回路），通常应用于自 动控制电路中，它可以用较小的电流去控制较大的电流，起到自动调节、安全保护、转换电路等作用 。
详细描述
低压熔断器由熔体、外壳和插座等组成。当电流超过规定值时，熔体因过热而 熔断，从而切断电路。熔断器具有短路保护功能，广泛用于高低压配电系统和 控制系统，以及用电设备的保护和控制。
主令电器
总结词
主令电器是一种专门用于发送控制指令 的电器，常见的有按钮、行程开关、万 能转换开关等。
VS
详细描述
主令电器是工业控制系统中用于发送控制 指令的电器。通过操作主令电器的触点或 开关，可以控制电路的通断状态，从而实 现设备的启动、停止、换向等操作。主令 电器具有结构简单、操作方便、可靠性高 等优点，广泛应用于各种机械设备和生产 线上。
接触器无法正常吸合可能是由于线圈损坏、触点 接触不良或电源电压过低等原因导致。
检查线圈是否损坏，检查触点接触是否良好，检 查电源电压是否在规定范围内。
接触器常见故障及排除方法
01
接触器频繁跳闸
02
接触器频繁跳闸可能是由于负载过大、电源电压过高或设备本
身故障等原因导致。
检查负载是否在规定范围内，检查电源电压是否过高，检查设
优先选择知名品牌和信誉良好 的电气设备，确保设备质量和
售后服务。
低压电气设备的安装与调试

常用低压电气设备选型课件

常用低压电气设备选型课件

经济性原则
性价比
在满足性能和用途的前提下，选择价 格合理的设备，避免盲目追求低价格 而牺牲性能和安全。
长期运营成本
考虑设备的维护、更换配件、能耗等 方面的长期运营成本，选择综合成本 较低的设备。
可维护性原则
易于维修
选择易于维修和保养的设备，降低维护成本和时间成本。
备件供应
选择备件供应充足、易于购买的设备，确保设备在损坏时能够及时得到维修。
检查设备的过载保护功能
02
过载保护可以在设备过热时自动断电，防止火灾等事故发生。
考虑设备的绝缘性能
03
良好的绝缘可以避免触电事故。
如何平衡设备性能与预算？
明确需求
了解所需设备的性能要求，避免过度配置或配置不足。
比较不同品牌和型号的性能与价格
通过比较，可以选择性价比高的设备。
考虑维护和运营成本
除了购买成本，还要考虑设备的维护和运营成本。
应用场景
常用于自动控制系统、电 力系统和工业自动化设备 中。
开关插座
功能概述
开关插座是低压配电系统 中的基本元件，用于接通 或断开电路。
选型要点
根据额定电压、电流、极 数以及安装方式和环境条 件进行选择。
应用场景
家庭、办公室和工厂等场 所的电源控制和分配。
电动机保护器
功能概述
应用场景
电动机保护器是一种专用的保护装置， 用于监测和控制电动机的运行状态。
环境适应性
根据使用环境选择适应的设备，如防水、防尘、防爆等性能，确保设备在特定 环境下能够正常工作。
适用性原 则
设备性能参数
根据实际需求选择设备性能参数合适的设备，如电压、电流、功率等，确保设备 能够满足实际使用要求。

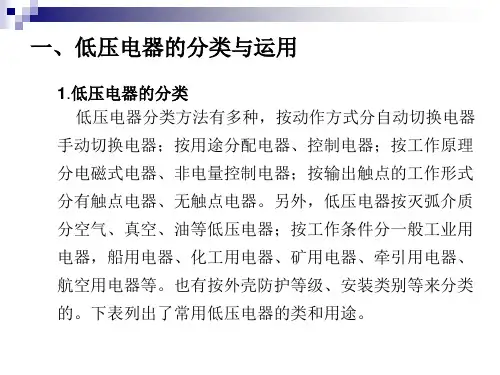

常用低压电器及应用ppt课件

常用低压电器及应用ppt课件
快速熔断器
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
1.4
接触器
用途：自动电磁式开关，远距离通断电路或控制电动机的频 繁起停。 结构：线圈、主触头、腹触头和灭弧装置。 工作原理：利用电磁吸力与弹簧弹力配合动作，使触头闭合或
中间继电器
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
热继电器
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
三 双 单级
控制对象： 380V， 5.5kW 以下小电机
QS
电路符号
考虑到电机较大的起动电流，刀 闸的额定电流值应如下选择：
（3~5)*异步电机额定电流
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
二、组合开关（又称转换开关）
结构： 静触头一端固定在胶木盒内，另一端伸出盒 外，与电源或负载相连。动触片套在绝缘方杆上，绝 缘方轴每次作90°正或反方向的转动，带动静触头通。 特点：结构紧凑，安装面积小，操作方便。 用途：电源的引入开关；通断小电流电路；

最新常用低压电器知识PPT课件

最新常用低压电器知识PPT课件

微动行程开关
各种类型行程开关
SQ
SQ
SQ
常开触点
常闭触点
复合触点
行程开关的电器图形符号及文字符号
3、万能转换开关 万能转换开关是一种多挡位、多段式、控制多回路的主令电器在，
当操作手柄转动时，带动开关内部的凸转机械转动，从而使触点按规 定顺序闭合或断开。
常用的万能转换开关有LW5、LW6等系列。 4、主令控制器
电力拖动系统中一种可能自动切断故障电路的配电电器。常 用的型号有DW15等系列万能式断路器，DZ10、DZX10、 DZX19、DZ20等系列塑壳式断路器。
低压断路器的主要参数有：额定工作电压、壳架额定电流 等级、极数、脱扣器类型及额定电流、短路分断能力、分断 时间等。
(1P)
(2P)
(3P)
单元件断路器
JS7-A空气囊时间继电器
JS14S时间继电器
JS14电子式时间继电器
JS11P--时间继电器
JSS1P1--时间继电器
KT
KT
KT
KT
KT
KT
通电延时线圈 断电延时线圈
延时闭合瞬时断开常开触点
瞬时闭合延时断开常开触点
KT
KT
KT
KT
KT
KT
பைடு நூலகம்
常开触点
常闭触点
瞬时断开延时闭合常闭触点
延时断开瞬时闭合常闭触点
三相刀开关 QS
熔断器式刀开关 QS
三相刀开关电气图形符号及文字符号
2、组合开关 组合开关又称转换开关，是通过操作手柄向右或向左转动
来控制电路通断的。常用的组合开关有HZ5、HZ10、HZW系 列。
万能转换开关 QS
可逆转换开关

《低压电气设备》课件

《低压电气设备》课件

03
对验收结果进行分析、评估设备的性能和可靠性等。
04
低压电气设备的维护与保 养
低压电气设备的日常维护
每日检查设备运行状态
包括设备的温度、声音、振动等，以及仪表的读数是否正常。
清洁设备
定期清理设备表面灰尘，保持设备清洁，防止因灰尘导致的设备故 障。
检查紧固件
确保设备中的螺丝、螺母等紧固件紧固，防止因松动导致的设备故 障。
低压电气设备的安装
安装前的准备工作
检查设备规格、确认安装位置、准备安装工具和材料等。
安装过程中的注意事项
确保设备接地、遵循安全操作规程、避免短路和过载等。
安装后的检查与测试
检查设备运行是否正常、测试各项功能是否达标等。
低压电气设备的调试
调试前的准备工作
熟悉设备技术参数、了解调试流程和要求等 。
调试过程中的注意事项
02
低压电气设备的组成与工 作原理
低压电气设备的组成
电源
为设备提供电能，包括 交流电源和直流电源。
控制元件
用于控制设备的启动、 停止和运行状态，如开
关、继电器等。
负载
设备运行时所带动的电 器，如电机、照明灯等
。
保护装置
用于保护设备和电路的 安全，如熔断器、断路
器等。
低压电气设备的工作原理
01
电源将电能传输到控制元件，控 制元件根据指令控制负载的运行 状态。
低压电气设备的定期保养
01
02
03
润滑设备
定期对设备的轴承、链条 等需要润滑的部位进行润 滑，保证设备正常运行。
检查绝缘
定期检查设备的绝缘性能 ，确保设备安全运行。
校准设备
对设备的各项参数进行校 准，保证设备的性能和精 度。

电气设备的选择培训课件(共80张PPT)

电气设备的选择培训课件(共80张PPT)
培训专用
解：1〕选择QA4
Izd1 ≥ IN =188.4A 取200A Izd3 ≈ Kc1 Ist =1.8×6.5 ×182.4=2134A 又∵ Ik4 = 19.12KA
选DW5 IN = 200A
培训专用
2〕选择QA2
Izd1 ≥ IN =600A 取600A Izd2 ≥ 1.1 ( Ic +1.35KIst IN(max) )
2．符号
Vigi C65 ELM/1P+N Id=30mA
20A
培训专用
3．工作原理
电流互感器
跳闸线圈
放大电路
电流动作型漏电断路器工作原理示意图
培训专用
培训专用
培训专用
培训专用
培训专用
应用实例：
培训专用
4．2．3 用电设备及配电线路的保护
为了平安地对各类设备供电，要对用电设备及其 相应的配电线路进行保护。在民用建筑中，有些用电 设备〔如电梯等〕是各种电气设备的组合，由于结构 复杂，它自身已设有保护装置，因此在设计时不用考 虑单独的保护，而将配电线路的保护作为它们的后备 保护。而有些电气设备〔如照明电器、吊扇等〕由于 结构简单，一般无需设单独的电气保护装置，而把配 电线路的保护作为它的保护。
培训专用
DZ47LE漏电断路器适用于交流50Hz额定电压至400V的线路中，作漏电保护之用。 当人触电或电路泄漏电流超过规定值时，能在极短的时间内自动切断电源，保障人身 平安和防止设备因发生泄漏电流造成的事故。同时也具有过载和短路保护功能，亦可 在正常情况下作为不频繁转换之用。
培训专用
6．断路器的选择
Izd2 ≥ 1.1 ( Ic +1.35KIst IN(max) ) Izd3 ≥ 1.1 ( Ic +K1KIst IN(max) )

低压电气与自动化设备日常点检培训教材PPT59页

低压电气与自动化设备日常点检培训教材PPT59页

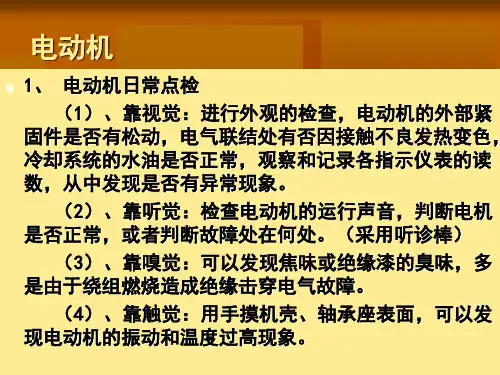

（6）、定子绕组接地。
低压电气与自动化设备点检
6、电动机被烧毁的主要原因
电动机的电气部分有绕组和铁芯，通电以后，它们 都要发热，温度也会升高。在正常情况下，电动机工作 一段时间后，其内部产生的热量与散发的热量基本平衡， 温度保持在额定的范围内。一般情况下，只要保持在额 定范围以内，电动机都能安全正常运行。如果由于各种 原因（如受潮、进水、腐蚀、碰损、磨损等）使电动机 的绕组绝缘损坏而发生短路，或者电动机超载运行、断 相运行、电压过低及转轴卡住等，都会使绕组内的电流 增大，以致绕组发热量增加，逐渐升高到超过额定范围， 最后绕组高温导致电机内部的绝缘物着火燃烧，使电动 机被烧毁。
低压电气与自动化设备点检
8、绕线式电动机电刷冒火花是什么原因？如何处理？ 绕线式电动机的电刷，在长期运行中由于磨损使接
触面不平、电刷压力不够、滑环不圆，或因轴承上的油 滴及其他杂物落到滑环与碳刷之间等原因，均会造成电 刷冒火花。
消除电刷冒火花的方法有：可用细砂纸将接触面磨 光，适当调整电刷的压力，并检查滑环是否圆，还应用 干净的棉纱稍蘸汽油擦净滑环和碳刷，消除轴承及碳刷 上的油污。
变红， 55℃感觉热，手可停留5-7S， 60℃感觉较热，手可停留3-4S，
低压电气与自动化设备点检
65℃感觉非常热，手可停留2-3S，放开后热量还会
留在手中一会儿。
70℃感觉非常热，手指可停留3S，
75℃感觉极热，用手指触Байду номын сангаас后及放开，
80℃感觉：热的使人担心电机是否烧坏，热的手不
能触及，
85-90℃手刚要触及到就会缩回。
低压电气与自动化设备点检
(4)、一些品牌的变频器是一体化设计方式，即输出 模块、电源、驱动电路等固封在一起。这样虽然购买整 机费用会相应的降低，但是不管其中哪个系统有一点小 故障也难以维修，只能将固封在一起的组件整块换掉， 其更换价格接近购买整机的价格，失去维修的意义，许 多用户只好将其报废。

电工基础常用低压电器及其安装检测与维修ppt课件

电工基础常用低压电器及其安装检测与维修ppt课件

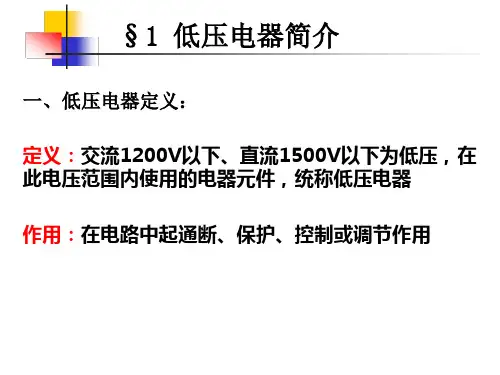

电器设备根据工作电压高低分类
低压电器 高压电器
工作在交流额定电压1 200V及以下、直流额 定电压1 500V及以下的电器称为低压电器
工作在交流额定电压1 200V及以上、直流额 定电压1 500V及以上的电器称为高压电器
二、低压电器的常用术语
常用术语
常用术语的含义
通断时间 燃弧时间
分断能力 接通能力 通断能力
建筑工地上的开关箱
低压开关 一般为非自动 切换电器，主 要作为隔离、 转换及接通和 分断电路用。
一、低压断路器
１.低压断路器的功能 低压断路器又叫自动空气开关，简称断路器。它集控制和多 种保护功能于一体，当电路中发生短路、过载和失压等故障 时，它能自动跳闸切断故障电路。
2.低压断路器的分类
按结构型式可分: 为塑壳式、万能式 、限流式、直流快速式、灭磁式、 漏电保 护式
熔断体由熔管、熔体、填
料组成，由纯铜片制成的
特 点
变截面熔体封装于高强度 熔管内，熔管内充满高纯 度石英砂作为灭弧介质，
熔体两端采用点焊与端帽
牢固连接
用于交流50Hz、额定电压
应 380V、额定电流63A及以 用 下工业电气装置的配电线
路中
7.RS0、RS3系列有填料快速熔断器
在6倍额定电流时，熔断 特点 时间不大于20ms,熔断时
为电磁脱扣器额 定电流的8～12倍 （出厂时整定于 10倍）
无脱扣器式
5.低压断路器的选用 （1）低压断路器的额定电压应不小于线路、设备的正常 工作电压，额定电流应不小于线路、设备的正常工作电流。 （2）热脱扣器的整定电流应等于所控制负载的额定电流。

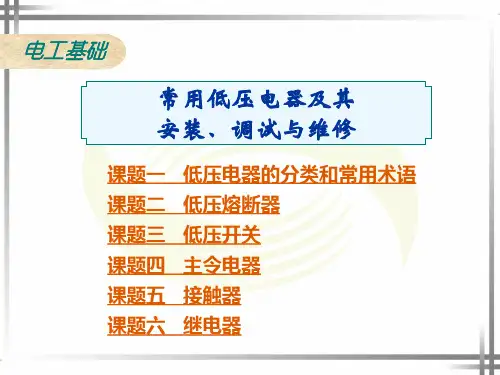

电工基础
常用低压电器及其 安装、调试与维修
课题一 低压电器的分类和常用术语 课题二 低压熔断器 课题三 低压开关 课题四 主令电器 课题五 接触器 课题六 继电器

《低压电气设备》课件

《低压电气设备》课件

低压电气设备的运行与维护
05
低压电气设备的运行管理
运行前检查：检查设备是否正常，是否有异常情况 运行中监控：监控设备运行情况，及时发现和处理异常情况 运行后维护：定期对设备进行维护，确保设备正常运行 故障处理：及时处理设备故障，确保设备正常运行
低压电气设备的维护保养
定期检查：检查设备外观、接线、绝缘等 是否正常
故障原因：设备老化、操作不当、环境 因素等
故障检测：使用检测仪器，如万用表、 示波器等
故障排除：根据检测结果，采取相应 措施，如更换损坏部件、调整参数等
预防措施：定期检查、维护设备，提高 设备可靠性
故障处理：记录故障情况，总结经验教 训，提高故障处理能力
低压电气设备的预防性维护
定期检查：检查设备外观、接线、绝缘等是否正常 定期清洁：清洁设备表面、内部灰尘、污垢等 定期润滑：对需要润滑的部位进行润滑，保持设备运行顺畅 定期测试：对设备进行绝缘测试、接地测试等，确保设备安全运行
更换配件：定期检查和更换老化、损坏的 配件
清洁保养：定期清洁设备表面、内部灰尘 和污垢
安全操作：严格按照操作规程进行操作， 确保设备安全运行
润滑保养：定期对设备进行润滑，保持良 好的运行状态
记录维护：记录设备的维护保养情况，便 于日后查询和分析
低压电气设备的故障诊断与排除
故障类型：短路、过载、漏电等
提高生活质量：低压电气设备在日常生活中起着重要的作用，可以提高生活质量，方便人 们的生活。
低压电气设备的组成
03
低压电气主接线
主接线方式：单母线、双母线、三母线等 主接线元件：断路器、隔离开关、电流互感器、电压互感器等 主接线功能：控制、保护、测量、信号等 主接线设计原则：可靠性、经济性、灵活性等
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

图3-5 万能转换开关的单层结构
图3-6 万能转换开关的图形符号
转换开关的检测
1、测量
（1）触点：断开∞Ω；闭合0Ω。
2、检修：与正常数值不同，需要更换。
4．主令控制器 主令控制器用来按顺序频繁切换多个控制电路，其结
构示意图如图3-7所示，主要由转轴、凸轮轴、触头、 定位机构和手柄等部分组成。
项目三 常用低压电气设备选用与检修
知识链接1
常 用 低 压 电 器 的 分 类
低压电器分类及产品型号
刀开关
开关电器
组合开关 断路器 按钮
框架式 塑料外壳式
主令电器 行程开关
转换开关
接触器
交流接触器 直流接触器 电压继电器 电流继电器
继电器
中间继电器 热继电器 时间继电器 速度继电器 压力继电器
空气阻尼式 电动式 电子式
路保护。 （3）密闭管式熔断器。封闭管式熔断器可分为有填
料、无填料、快速和自复式。
3．熔断器的选择 （1）类型。根据电气控制系统的线路要求、使用场
合和安装条件等选择熔断器的类型。 （2）额定电压。熔断器的额定电压应不小于线路的
工作电压。 （3）额定电流。熔断器的额定电流大于或等于所装
熔体的额定电流。 （4）熔体额定电流。熔体额定电流的选择应遵循以
封闭式负荷开关的检测
1、测量
（1）熔丝电阻值：0Ω （2）触点：闭合0Ω；断开∞Ω。
2、检修：与正常数值不同，需要更换。
2．组合开关 组合开关又称为转换开关，它体积小，触头对数多， 接线方式灵活。组合开关的操作机构采用了扭簧储能， 可使触头快速闭合或分断，从而提高了开关的通断能 力。
3
刀开关的检测
1、测量
（1）熔丝电阻值：0Ω （2）触点：闭合0Ω；断开∞Ω。
2、检修：与正常数值不同，需要更换。
（2）封闭式负荷开关。封闭式负荷开关的外壳多 为铸铁或用薄钢板冲压而成，故也称为铁壳开关。
4
1
5
2 6
3
QS-FU
图3-11 封闭式负荷开关的结构和电路符号
封闭式负荷开关的灭弧性能、操作性能、通断能力和安全防 护性能都优于开启式负荷开关，可用于额定电压在500V以下， 额定电流200A以下的电气装置和配电设备中作不频繁地操作和 短路保护，也可作异步电动机的不频繁地直接起动及分断用。
低压开关电器主要用于不频繁地接通和分断低压供电线路， 起着控制、保护、转换和隔离的作用。常用低压开关的主要 有刀开关、组合开关和低压断路器等。
1．刀开关 刀开关的种类很多，带熔断器的负荷开关最常用。 （1）开启式负荷开关
4
1
5ቤተ መጻሕፍቲ ባይዱ
6
2
QS-FU
7
3
8
图3-10 开启式负荷开关结构和电路符号
开启式负荷开关的结构简单，价格便宜，在一般的 照明电路和功率小于5.5kW的电动机控制线路中被 广泛采用。
I fN (1.5 ~ 2.5)I N max I N
③ 电路上下级都设短路保护时，两级熔体额定电流的 比值不小于1.6：1。
④ 照明、电阻等电阻性负载时，熔体额定电流要求
I fN I N
熔断器的检测
1、测量
（1）熔丝电阻值：0Ω
2、检修：与正常数值不同，需要更换。
知识链接4 开关电器
4
5
6 1
7
8
QS
9 2
图3-12 组合开关的外形、结构和符号
组合开关常在电气线路用于手动不频繁的接通和断 开电路、换接电源和负载，也可用来直接控制小容量 异步电动机非频繁起动、停止和正反转，用于直接控 制异步电动机的启动和正、反转时，一般选择额定电 流为电动机额定电流1.5～2.5倍的组合开关。
组合开关的检测
图3-2 按钮的图形和文字符号 （a）常开触头；（b）常闭触头；（c）复式触头
按钮的颜色规定如下： （1）停止和急停按钮：红色。 （2）起动按钮：绿色。 （3）点动按钮：黑色。 （4）起动/停止交替按钮：黑色、白色或灰色，不
能是红色和绿色。 （5）复位按钮：蓝色，当兼有停止作用时，必须
用红色。
按钮的检测
1、测量
（1）触点：常开∞；常闭0Ω。
2、检修：与正常数值不同，需要更换。
2．行程开关 行程开关又称为限位开关，利用生产机械某些运动部 件的碰撞来发出控制指令，以控制设备的运动行程或 运动方向。行程开关从结构上可分为操作机构、触头 系统和外壳三个部分，其结构如图3-3所示，图形符 号、文字符号如图3-4所示。
1、测量：分别测量三组触点
（1）触点：闭合0Ω；断开∞Ω。
2、检修：与正常数值不同，需要更换。
3．低压断路器 低压断路器简称断路器，又叫自动空气开关。
通电延时型 断电延时型
熔断器
瓷插式 螺旋式 快速熔断式 无填料管式
知识链接2 主令电器
1．控制按钮
控制按钮简称为按钮，是最常用的主令电器。 按钮外形如图
图3-1 按钮的结构 1－按钮帽；2－复位弹簧；3－动触头；4－常闭触头；5－常开触头
知识链接2 主令电器
1．控制按钮 按钮的结构示意图图形符号、文字符号如图3-2所示。
下原则： ① 保护一台电动机时，熔体的额定电流要求
I fN (1.5 ~ 2.5)I N
式中，IN为电动机的额定电流，IfN为熔体的额定电流。
② 保护多台电动机时，熔体应在出现尖峰电流时不致 于熔断。通常将容量最大电动机的起动，其他电动机 正常运行时出现的电流视为尖峰电流。熔体的额定电 流要求
图3-7 主令控制器的结构 1、7－凸轮块；2－接线柱；3－静触头；4－动触头；5－支杆；6－转轴；8－小轮
知识链接3 熔断器
1．熔断器的结构 熔断器主要包括熔体和熔座两部分。 2．熔断器分类 （1）瓷插式熔断器。多用于低压分支电路的短路保
护。 （2）螺旋式熔断器。多用于机床电气控制线路的短
1
2
4
3
5
6
7
8
图3-3 行程开关的结构 （a）径向传动杆式；（b）单轮式；（c）双轮式；（d）结构
图3-4 行程开关的图形和文字符号 （a）常开触头；（b）常闭触头
行程开关的检测
1、测量
（1）触点：常开∞Ω；常闭0Ω。
2、检修：与正常数值不同，需要更换。
3．万能转换开关
万能转换开关由多组相同结构的触头组件叠装而成 的多档位、多段式、控制多回路的主令电器，主要 用于各种控制线路的转换，电气测量仪表的转换， 小容量电动机的起动、调速、换向控制。
