采煤机截齿的选材与制造工艺

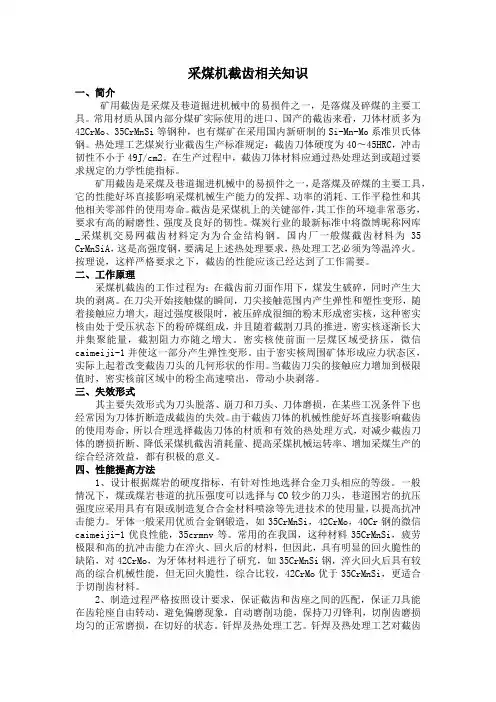

采煤机截齿相关知识一、简介矿用截齿是采煤及巷道掘进机械中的易损件之一，是落煤及碎煤的主要工具。

常用材质从国内部分煤矿实际使用的进口、国产的截齿来看，刀体材质多为42CrMo、35CrMnSi等钢种，也有煤矿在采用国内新研制的Si-Mn-Mo系准贝氏体钢。

热处理工艺煤炭行业截齿生产标准规定：截齿刀体硬度为40〜45HRC，冲击韧性不小于49J/cm2。

在生产过程中，截齿刀体材料应通过热处理达到或超过要求规定的力学性能指标。

矿用截齿是采煤及巷道掘进机械中的易损件之一，是落煤及碎煤的主要工具，它的性能好坏直接影响采煤机械生产能力的发挥、功率的消耗、工作平稳性和其他相关零部件的使用寿命。

截齿是采煤机上的关键部件，其工作的环境非常恶劣，要求有高的耐磨性、强度及良好的韧性。

煤炭行业的最新标准中将微博昵称网库_采煤机交易网截齿材料定为为合金结构钢。

国内厂一般煤截齿材料为35 CrMnSiA，这是高强度钢，要满足上述热处理要求，热处理工艺必须为等温淬火。

按理说，这样严格要求之下，截齿的性能应该已经达到了工作需要。

二、工作原理采煤机截齿的工作过程为：在截齿前刃面作用下，煤发生破碎，同时产生大块的剥离。

在刀尖开始接触煤的瞬间，刀尖接触范围内产生弹性和塑性变形，随着接触应力增大，超过强度极限时，被压碎成很细的粉末形成密实核，这种密实核由处于受压状态下的粉碎煤组成，并且随着截割刀具的推进，密实核逐渐长大并集聚能量，截割阻力亦随之增大。

密实核使前面一层煤区域受挤压，微信caimeiji-1并使这一部分产生弹性变形。

由于密实核周围矿体形成应力状态区，实际上起着改变截齿刀头的几何形状的作用。

当截齿刀尖的接触应力增加到极限值时，密实核前区域中的粉尘高速喷出，带动小块剥落。

三、失效形式其主要失效形式为刀头脱落、崩刀和刀头、刀体磨损，在某些工况条件下也经常因为刀体折断造成截齿的失效。

由于截齿刀体的机械性能好坏直接影响截齿的使用寿命，所以合理选择截齿刀体的材质和有效的热处理方式，对减少截齿刀体的磨损折断、降低采煤机截齿消耗量、提高采煤机械运转率、增加采煤生产的综合经济效益，都有积极的意义。

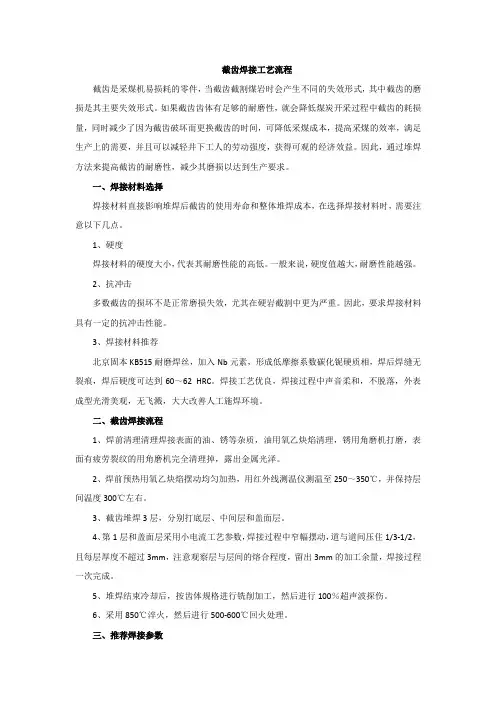

截齿焊接工艺流程截齿是采煤机易损耗的零件，当截齿截割煤岩时会产生不同的失效形式，其中截齿的磨损是其主要失效形式。

如果截齿齿体有足够的耐磨性，就会降低煤炭开采过程中截齿的耗损量，同时减少了因为截齿破坏而更换截齿的时间，可降低采煤成本，提高采煤的效率，满足生产上的需要，并且可以减轻井下工人的劳动强度，获得可观的经济效益。

因此，通过堆焊方法来提高截齿的耐磨性，减少其磨损以达到生产要求。

一、焊接材料选择焊接材料直接影响堆焊后截齿的使用寿命和整体堆焊成本，在选择焊接材料时，需要注意以下几点。

1、硬度焊接材料的硬度大小，代表其耐磨性能的高低。

一般来说，硬度值越大，耐磨性能越强。

2、抗冲击多数截齿的损坏不是正常磨损失效，尤其在硬岩截割中更为严重。

因此，要求焊接材料具有一定的抗冲击性能。

3、焊接材料推荐北京固本KB515耐磨焊丝，加入Nb元素，形成低摩擦系数碳化铌硬质相，焊后焊缝无裂痕，焊后硬度可达到60～62 HRC。

焊接工艺优良，焊接过程中声音柔和，不脱落，外表成型光滑美观，无飞溅，大大改善人工施焊环境。

二、截齿焊接流程1、焊前清理清理焊接表面的油、锈等杂质，油用氧乙炔焰清理，锈用角磨机打磨，表面有疲劳裂纹的用角磨机完全清理掉，露出金属光泽。

2、焊前预热用氧乙炔焰摆动均匀加热，用红外线测温仪测温至250～350℃，并保持层间温度300℃左右。

3、截齿堆焊3层，分别打底层、中间层和盖面层。

4、第1层和盖面层采用小电流工艺参数，焊接过程中窄幅摆动，道与道间压住1/3-1/2，且每层厚度不超过3mm，注意观察层与层间的熔合程度，留出3mm的加工余量，焊接过程一次完成。

5、堆焊结束冷却后，按齿体规格进行铣削加工，然后进行100％超声波探伤。

6、采用850℃淬火，然后进行500-600℃回火处理。

三、推荐焊接参数焊接电流220-280A、焊接电压22-28V、保护气体为纯二氧化碳或纯氩气、保护气体量20L/min、焊丝伸出长度15-20mm、焊接速度35cm/min、焊枪倾角80度、电流类型为直流反接。

采煤机截齿生产工艺分析摘要：采煤机截齿是采煤机的重要组成部分，是连接采煤机和煤岩的关键部件。

当前我国采煤机截齿的生产工艺还比较落后，不能满足煤矿行业对高质量截齿的要求。

本文对当前采煤机截齿生产工艺进行了分析，并针对目前采煤机截齿生产工艺存在的问题，提出了改进措施，提高了采煤机截齿的生产质量。

关键词：采煤机；截齿；生产工艺引言当前我国煤炭行业的发展形势越来越好，这主要得益于国家对煤炭行业的重视和大力支持。

我国煤炭行业的发展趋势主要有两个：一是向高产量、高质量、低成本方向发展；二是向大型化、自动化、智能化方向发展。

由于煤矿井下生产环境比较复杂，所以在采煤机中使用截齿能够很好地适应井下的工作环境，有效提高工作效率，降低生产成本。

随着我国煤炭行业的发展，对采煤机的性能要求也越来越高，采煤机的性能主要表现为两个方面：一是截齿的强度要高；二是截齿的使用寿命要长。

但是目前我国采煤机截齿生产工艺还比较落后，不能满足煤矿行业对高质量截齿的要求，所以本文对采煤机截齿生产工艺进行了分析，并提出了提高采煤机截齿生产质量的有效措施，促进我国煤矿行业实现可持续发展。

一、采煤机的使用环境在煤矿生产中，采煤机是一种重要的采煤机械设备。

它与其他采煤设备相比，具有较高的可靠性和安全性，同时也具有较高的生产效率。

由于煤矿工作环境复杂多变，采煤机截齿的使用寿命也相对较短。

在煤矿开采中，采煤机截齿的主要功能是截割煤层。

如在煤层中存在大量的松软、破碎的岩石时，会影响采煤机的正常工作。

同时，在不同煤质条件下，煤炭的硬度不同，会对采煤机产生不同影响。

例如，当岩石硬度较大时，采煤机截齿的磨损速度就会加快。

在坚硬岩石中，截齿磨损速度将会减慢甚至停止，因此需要使用硬度较高、韧性较好的截齿。

当煤层中含有大量矸石和大块岩石时，由于煤层中存在大量煤块和矸石等杂质，导致截齿容易损坏。

因此在煤矿开采中必须重视煤矿开采条件对采煤机使用条件的影响，制定科学合理的开采方案和作业措施。
