M7130型平面磨床电气控制线路常见故障分析与检修M7130型平面磨床电气控制线路常见故障分析与检修1、三台电动机都不能启动（1）欠电流继电器KA 的常开接触不良和转换开关QS2 的触头(3 一4)接触不良、接线松脱或有油垢。

检修故障时，应将转换开关QS2 扳至"吸合"位置，检查欠电流继电器KA 常开触头(3 一4)的接通情况，不通则修理或更换元件，就可排除故障。

否则，将转换开QS2 扳到"退磁"位置，拔掉电磁吸盘插头，检查QS2 的触头(3 一4)的通断情况，不通则修理或更换转换开关。

（2）若KA 和QS2 的触头(3 一4)无故障，电动机仍不能启动，可检查热继电器FRl、FR2 常闭触头是否动作或接触不良。

2、电磁吸盘无吸力（1）首先用万用表测三相电源电压是否正常。

若电源电压正常，再检查熔断器FUl、FU2、FU4 有无熔断现象。

常见的故障是熔断器FU4 熔断，造成电磁吸盘电路断开，使吸盘无吸力。

（2）如果检查整流器输出空载电压正常，而接上吸盘后，输出电压下降不大，欠电流继电器KA 不动作，吸盘无吸力。

依次检查电磁吸盘YH 的线圈、接插器X2、欠电流继电器KA 的线圈有无断路或接触不良的现象。

检修故障时，可使用万用表测量各点电压，查出故障元件，进行修理或更换，即可排除故障。

3、电磁吸盘吸力不足引起这种故障的原因是电磁吸盘损坏或整流器输出电压不正常。

电磁吸盘的电源电压由整流器VC 供给。

空载时，整流器直流输出电压应为130 —140V，负载时不应低于110V。

若整流器空载输出电压正常，带负载时电压远低于110V，则表明电磁吸盘线圈己短路，短路点多发生在线圈各绕组间的引线接头处。

这是由于吸盘密封不好，切削液流入，引起绝缘损坏，造成线圈短路。

若短路严重，过大的电流会使整流元件和整流变压器烧坏。

出现这种故障，必须更换电磁吸盘线圈，并且要处理好线圈绝缘，安装时要完全密封好。

用电阻法(用万用表 R×1 挡)检测 TC 初级绕组的电阻， 根据万用表的读数就可以判 别出绕组是否有故障，TC 绕组的正常值为 25Ω 。TC 绕组的检测如图 3-1-9(a)所示，检 测结果判断如表 3-1-1 所示。
1.砂轮机的旋转运动由砂轮电动机拖动，砂轮电动机一般选用笼型电动机，完成磨 床的主运动。砂轮电动机不需要调速，单向运转，可直接启动。 2.工作台的往复运动通过液压传动来完成的，液压泵由液压泵电动机驱动。当装在 工作台前侧的换向挡铁碰撞床身上的液压转向开关时，工作台就自动改变运行方向。 3.砂轮架的横向进给运动可由液压传动，也可用手轮来操作。在磨削过程中，工作 台换向时，砂轮架就横向进给一次。在修正砂轮或调整砂轮的前后位置时，可连续横向 移动。 4.砂轮架的升降运动(垂直进给运动)由通过操作手轮控制机械传动装置来实现的。
M7120 平面磨床的电气线路原理图如图 3-3 所示，M7120 平面磨床电器元器件及其 功能如表 3-1 所示。 。 平面磨床采用多台电动机拖动， 其中砂轮电动机 M2 拖动砂轮旋转； 液压电动机 M1 驱动油泵，供给压力油，经液压传动机械来完成工作台往复运动并实现 砂轮的横向自动进给，还承担工作台导轨的润滑；冷却泵电动机 M3 拖动冷却泵，供给 磨削加工时需要的冷却液；砂轮升降电动机 M4，用于是调整工件和砂轮之间位置。
平面磨床采用电磁吸盘来吸持工件。 为防止磨削加工时因电磁吸盘吸力不足而造成 工件飞出，要求具有弱磁保护,在控制电路中设置了零压继电器 KA，将其线圈并联在电 磁吸盘整流输出直流电源两端，其常开触头（7 区）串联在控制电路母线回路中，整流 输出电压正常时， 电磁吸盘吸合后， 液压泵电机、 砂轮电机及砂轮升降电动机才能启动。 若电磁吸盘电路电压不足，KA 就不会吸合，液压泵电机、砂轮电机及砂轮升降电动机都 不能转动。所以，电磁吸盘电路是否有故障，闭合 QS1 后，KA 能吸合，说明电磁吸盘电 路基本正常， 若 KA 不吸合， 说明该电路或 KA 线圈有故障。 可以用电阻测量法检测 FU4、 FU5、 FU8 熔体电阻， 检测 TC 整流电压输出绕组电阻， 检测 VC 各整流二极管正反向电阻， 检测 KA 线圈电阻，根据测量的电阻大小，判断故障存在的位置。

（1）第一次通电全部实现电路要求功能（10分） （2）排查故障后通电实现要求（5分）
（1）可从独立排除故障（5分） （2）教师指导排除故障等（3分）
（1）仪器仪表使用是否规范（2分） （2）操作安全规范（1分） （3）现场工具摆放是否整洁（1分） （4）现场清理是否干净（1分）
总成绩
评价意见
成绩
14
观察机床上的元器件外观是否完好。
3.通电观察机床工作状态，确定故 障范围（10分） 4.故障排除（50分）
功能实现 （10分） 故障排除 （5分）
安全文 明操作 （5分）
项目总结：（收获与不足）
根据故障现象砂轮机不起动，能初步确定故障范围。
1.工具及仪表的正确使用。 2.故障检查方法是否正确。 3.排除故障方法是否正确。 4.能否排除故障点 5.是否在检测过程中扩大故障范围或产生新的故障点。 6.出现新元件的损坏。
1

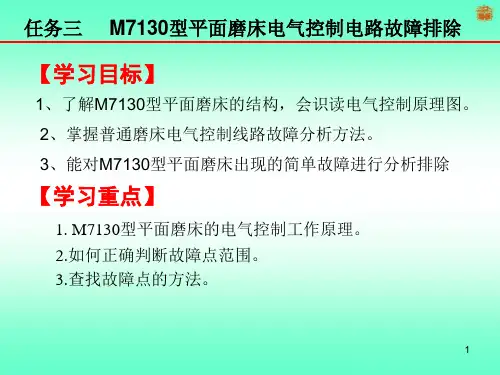

ห้องสมุดไป่ตู้ 任务三 M7130型平面磨床电气控制电路故障排除
【学习内容】 一、任务描述 二、知识准备 三、任务分析 四、任务实施 五、知识能力测评 六、任务评估
2
一、任务描述
小华所在公司扩大业务生产，但因资金有限，购买了一台二手M7130型平面 磨床。买来后初步检查发现没有机械故障，但通电后发现电气控制线路方面存在 以下问题。
（3）电磁吸盘吸力不足。可能出现问题的地方：电磁吸盘、整流器。
11
四、任务实施
1.检修前的故障调查 2.通电观察磨床床工作状态，确定故障范围。根据故障现象：砂轮电 动机不起动，能初步确定故障范围。 3. 元器件外观检查环节。 4. 试验法进一步缩小故障范围。根据磨床接通电源，按下起动按钮 SB2，观察接触器KM1的工作状态，根据KM1动作还是不动作，正确判 别故障的范围在控制电路还是在主电路。 5.用测量法确定故障点

平面磨床是应用较为普遍的一种磨床，该磨床 操作方便，磨削精度和光洁度都比较高，在磨具加 工行业中得到广泛的应用。本任务学习正确分析 M7130型平面磨床的电气原理图及正确操作、调试、 砂轮电动机不能起动的电气故障检修。
知识准备：M7130型平面磨床概述
M7130型平面磨床第的一主节要：结电构气及型图号
1883年，这家公司制成磨头装在立柱上、工作台作往复移动 的平面磨床。
60年代末又出现了砂轮线速度达60～80米/秒的高速磨床和 大切深、缓进给磨削平面磨床；70年代，采用微处理机的数字 控制和适应控制等技术在磨床上得到了广泛的应用。
扩展提升：磨床的发展史及操作规程
2．磨床操作规程
（1）工作前应检查机械、电器、防护装置、吸尘装置、工 卡量具等，必须处于完整良好状态。
知识准备：M7130型平面磨床概述
电力拖动控制要求 第一节：电气图
（（31））同砂车轮床一由样一，台也需笼要型一异台冷步却电泵动电动机机拖提动供冷，却因液为，冷砂却轮泵电 的动开机动转与冷速砂却一轮泵电电般动动不机机需 也 。具要有调联节锁关，系所，以即要对求砂砂轮轮电电动动机机起动没后有才电能 气（4调）平速面的磨要床往求往，采也用电不磁需吸要盘来反吸转持，工件可。直电接磁吸起盘动要。有退磁电 （路，2同）时平，面为防磨止床在的磨削纵加向工和时因横电向磁进吸盘给吸运力动不足一而般造采成工用件液飞 压出（，5传）还具动要有，求各有所种弱常以磁规需 保的护要电环气由节保一。护台环节液（压如泵短路电保动护机和电驱动动机液的过压载泵保， 对护）液；压具泵有安电全动的机 局部也照没明有装置电。气调速、反转和降压起动 的要求。
扩展提升：磨床的发展史及操作规程
2．磨床操作规程
（6）工作中经常检查夹具，工件的紧固，以及砂轮的平衡 紧固和皮带的松紧。砂轮磨钝应及时修整。
