封隔器型号

4、技术参数
参 数 Y111-114
总长，mm
790
114 62 60－80 120 8 139.7 YS113－12－15
最大外径，mm
内通径，mm 座封载荷，kN
工作温度，℃
工作压力，MPa 适用套管，mm 胶筒型号
5、Y111封隔器标准操作程序
①准备工具 600mm、900mm、 1200mm管钳各2把，油管吊 卡2副，保险销子及保险绳1副， 单闸板防喷器及油管旋塞各1 套，铁锹，资料1套，水龙带1 条，φ62×73mm大小头1个， 由壬1副，气体检测仪2台，空 气呼吸器4台，消防器材1套
Y111封隔器
常用封隔器介绍
一、Y111封隔器
1、用途： 用于分层卡堵水、找水和试油等。 2、结构:如左图所示。 3、工作原理 座封：封隔器下到预定位置后 （尾管必须下到井底或与Y211 封隔器配合）下放管柱，在靠 管柱加压剪断销钉；压缩胶筒， 使胶筒胀大，从而封隔油套管 环形空间。 解封：当上提管柱时，中心管恢 复原长，胶筒依靠弹性恢复原 状，达到解封封隔器的目的。
③检查 1、 作业现场有毒有害气体含量不超标，井口无溢流，
单闸板防喷器安装到位
2、 钻机各系统运转正常，钻机刹车灵活、可靠，大绳 及液压绞车绳符合要求，死、活绳头牢固可靠。 3、 井架基础、各千斤支腿、背帽、各道绷绳以及地锚 符合要求。
4、 Y111封隔器完好。
⑤下管柱、坐封 1 、 按设计要求下入支撑尾管，连接好封隔器，下至预定位置 2 、 加压距坐封 3、 坐好井口，连接管线进行密封性试压 ⑥注意事项 1、由于Y111封隔器由尾管支撑井底来控制封隔器位置，故井 底必须干净，尾管长底不应超过50m，并丈量准确； 2、压距确定：井深小于1000m，压距为100～120mm，井深 1000～1200m，压距为70～100mm； 3、封隔器密封性试压，采用正（反）试压，泵压6MPa以上， 观察油、套压力或出口流量变化，如压力不降或出口流量比试 压前不增加，则说明封隔器密封； 4、解封时只需上提油管即可

三)偏心配水器 以KPX-113偏心配水器为例。如图2一42所示，主要由工作筒和堵塞器组成。图 2-43为工作筒结构示意图。图2一44为堵塞器结构示意图。 偏心配水器的工作原理如下。 1、注水。正常注水时，堵塞器坐于配水器工作筒的偏置孔内。堵塞器密封段有上 下两组共四道“O”形胶圈封住偏置孔的出液槽。注入的高压水经工作筒主通道，再 经堵塞器下部的滤罩、水嘴、堵塞器密封段上的出液孔和工作筒导向主体壁上的孔 进入油、套环形空间后注入地层。 (2)捞堵塞器。将投捞器<图2一}5)的投捞头接于投捞爪的下部。投捞爪可绕轴转 动。下井前借助控制杆的下部将投捞爪收拢并锁紧。用录井钢丝绳将投捞器下入注 水管柱，直至进入配水器工作筒。然后上提投捞器到工作筒上部，投捞器上的凸轮 经过工作筒上接头时遇阻而向下转动，于是顶起控制杆，解除对投捞爪的控制，投 捞爪在压簧的作用下绕轴转动而张开。再下放投捞器，投捞器沿工作筒导向主体的 螺旋面运动，顺开口槽而下，待下放遇阻时，投捞头已捞住堵塞器的打捞杆。再上 提投捞器，堵塞器上的打捞杆拉动螺母压缩压簧而上行，于是打捞杆下端与凸轮脱 离接触，凸轮在扭簧的作用下向下转动，凸轮爪内收，堵塞器被捞出配水器工作筒， 提出地面。 (3)投堵塞器。将投捞器(图2一45)的投捞头接于投捞爪的下部。将堵塞器打捞杆 插入投捞器的投捞头，用剪钉穿进投捞头和堵塞器的打捞杆、压帽上的剪钉孔。投 捞器和堵塞 器连接好后，将堵塞器下入配水器工作筒的偏置孔内，上提投捞器，由于堵塞器的 凸轮的爪 部已卡于偏置孔下部的扩孔内，结果销钉被剪断。堵塞器的打捞杆与投捞器分离， 堵塞器留 于配水器的工作筒内，而投捞器被起出。
表7 结构特征代号
使用功能代号 使用功 能名称 使用功 能名称 测 试 CS 堵 水 DS 防 砂 FS 挤 堵 JD 桥 塞 QS 试 压裂 找窜 注 油 酸化 找漏 水 SY YL ZC ZS

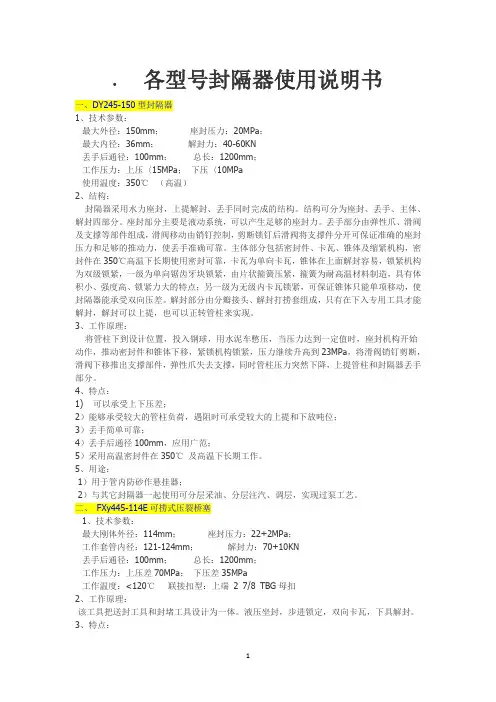

•各型号封隔器使用说明书一、DY245-150型封隔器1、技术参数：最大外径：150mm；座封压力：20MPa；最大内径：36mm；解封力：40-60KN丢手后通径：100mm；总长：1200mm；工作压力：上压〈15MPa；下压〈10MPa使用温度：350℃（高温）2、结构：封隔器采用水力座封，上提解封、丢手同时完成的结构。

结构可分为座封、丢手、主体、解封四部分。

座封部分主要是液动系统，可以产生足够的座封力。

丢手部分由弹性爪、滑阀及支撑等部件组成，滑阀移动由销钉控制，剪断锁钉后滑阀将支撑件分开可保证准确的座封压力和足够的推动力，使丢手准确可靠。

主体部分包括密封件、卡瓦、锥体及缩紧机构，密封件在350℃高温下长期使用密封可靠，卡瓦为单向卡瓦，锥体在上面解封容易，锁紧机构为双级锁紧，一级为单向锯齿牙块锁紧，由片状箍簧压紧，箍簧为耐高温材料制造，具有体积小、强度高、锁紧力大的特点；另一级为无级内卡瓦锁紧，可保证锥体只能单项移动，使封隔器能承受双向压差。

解封部分由分瓣接头、解封打捞套组成，只有在下入专用工具才能解封，解封可以上提，也可以正转管柱来实现。

3、工作原理：将管柱下到设计位置，投入钢球，用水泥车憋压，当压力达到一定值时，座封机构开始动作，推动密封件和锥体下移，紧锁机构锁紧，压力继续升高到23MPa，将滑阀销钉剪断，滑阀下移推出支撑部件，弹性爪失去支撑，同时管柱压力突然下降，上提管柱和封隔器丢手部分。

4、特点：1) 可以承受上下压差；2）能够承受较大的管柱负荷，遇阻时可承受较大的上提和下放吨位；3）丢手简单可靠；4）丢手后通径100mm，应用广范；5）采用高温密封件在350℃及高温下长期工作。

5、用途：1）用于管内防砂作悬挂器；2）与其它封隔器一起使用可分层采油、分层注汽、调层，实现过泵工艺。

二、FXy445-114E可捞式压裂桥塞1、技术参数：最大刚体外径：114mm；座封压力：22+2MPa；工作套管内径：121-124mm；解封力：70+10KN丢手后通径：100mm；总长：1200mm；工作压力：上压差70MPa；下压差35MPa工作温度：<120℃联接扣型：上端2 7/8 TBG母扣2、工作原理：该工具把送封工具和封堵工具设计为一体。

石油课堂封隔器的命名规则及常见封隔器的使用方法和视频封隔器是用来在套管内封隔油、气、水层，实现分层开采、分层测试及进行特殊作业的井下工具。

1封隔器型号及表示方法封隔器型号及表示方法如下：分类代号：分类名称自封式压缩式楔入式扩张式分类代号Z Y X K支撑方式：支撑方式名称尾管单项卡瓦无支撑双向卡瓦锚瓦支撑方式代号 1 2 3 4 5坐封方式：坐封方式名称提放管柱转管柱自封液压下工具坐封方式代号 1 2 3 4 5解封方式：解封方式名称提放管柱转管柱钻铣液压下工具解封方式代号 1 2 3 4 52Y111封隔器用途Y111封隔器是靠尾管支撑，管柱重量加压密封，无卡瓦，下放管柱坐封，上提管柱解封的压缩式封隔器。

与卡瓦封隔器及配套工具组成分层采油、测试、找水、堵水、酸化等工艺管柱，用于分层卡堵水、找水和试油等。

结构图Y111封隔器结构示意图1-上接头；2-顶胶环；3-胶筒；4-隔环；5-中心管；6-顶胶环；7，8-胶圈；9-限位环；10-承压接头主要技术参数参数型号Y111-102 Y111-114 Y111-150总长，mm 725 790 1040最大外径，mm 102 114 150内通径，mm 50 62 78坐封载荷，KN 60-80 80-100 100-120工作温度，℃120 120 120工作压力，MPa 15/25 15/25 15/25适用套管内径，mm127 139.7 177.8 胶筒型号YS100-12-15/25 YS113-12-15/25 YS146-12-15/25 工作原理将该工具支撑在井底或其他卡瓦封隔器之上，下放管柱，在一定管柱重量作用下使上接头、中心管等一起下行压缩胶筒，使胶筒外径变大，封隔油套环空空间。

在解封时，可直接上提管柱，释放胶筒即解封。

使用方法坐封时，Y111封隔器下到设计位置后，下放管柱保持60-80KN 的下压力，封隔器坐封；解封时，上提管柱，胶筒回缩即解封。
