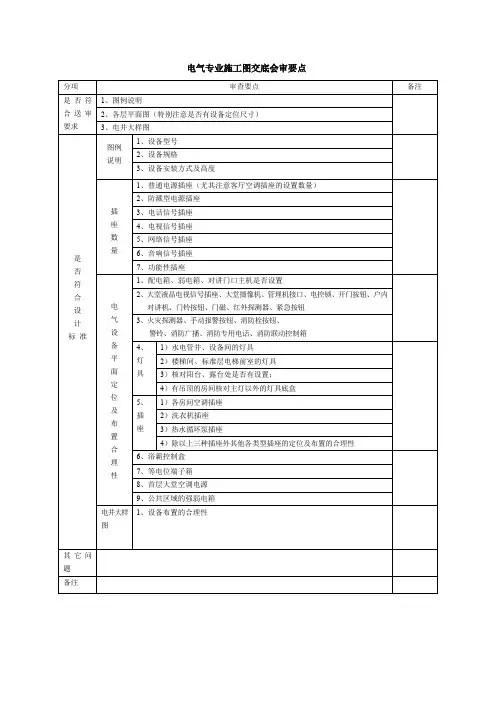

电气专业施工图交底会审要点
分项 审查要点 备注
是否符合送审要求 1、图例说明
2、各层平面图（特别注意是否有设备定位尺寸）
3、电井大样图
是
否
符
合
设
计
标 准 图例
说明 1、设备型号
2、设备规格
3、设备安装方式及高度
插
座
数
量
1、普通电源插座（尤其注意客厅空调插座的设置数量）
2、防溅型电源插座
3、电话信号插座
4、电视信号插座
5、网络信号插座
6、音响信号插座
7、功能性插座
电
气
设
备
平
面
定
位
及
布
置
合
理
性 1、配电箱、弱电箱、对讲门口主机是否设置
2、大堂液晶电视信号插座、大堂摄像机、管理机接口、电控锁、开门按钮、户内对讲机、门铃按钮、门磁、红外探测器、紧急按钮
3、火灾探测器、手动报警按钮、消防栓按钮、
警铃、消防广播、消防专用电话、消防联动控制箱
4、
灯
具
1）水电管井、设备间的灯具
2）楼梯间、标准层电梯前室的灯具
3）核对阳台、露台处是否有设置；
4）有吊顶的房间核对主灯以外的灯具底盒
5、
插
座 1）各房间空调插座
2）洗衣机插座
3）热水循环泵插座
4）除以上三种插座外其他各类型插座的定位及布置的合理性
6、浴霸控制盒
7、等电位端子箱
8、首层大堂空调电源
9、公共区域的强弱电箱
电井大样图 1、设备布置的合理性
其它问题
备注

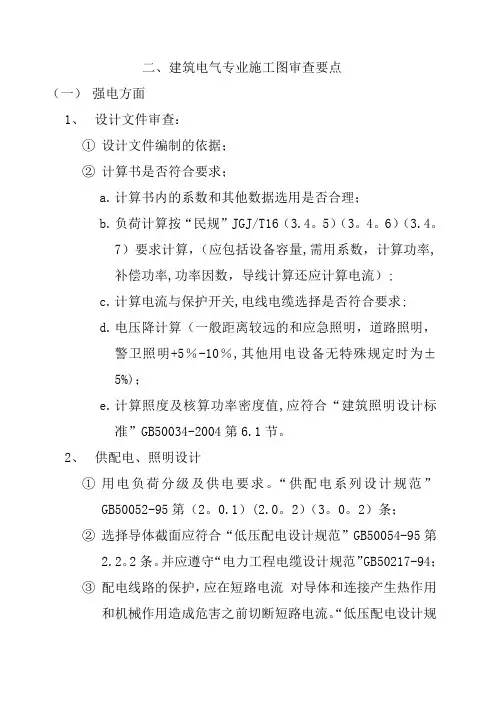

二、建筑电气专业施工图审查要点
（一） 强电方面
1、 设计文件审查：
① 设计文件编制的依据；
② 计算书是否符合要求；
a. 计算书内的系数和其他数据选用是否合理；
b. 负荷计算按“民规”JGJ/T16（3.4。5）（3。4。6）（3.4。7）要求计算，（应包括设备容量,需用系数，计算功率,补偿功率,功率因数，导线计算还应计算电流）;
c. 计算电流与保护开关,电线电缆选择是否符合要求;
d. 电压降计算（一般距离较远的和应急照明，道路照明，警卫照明+5％-10％,其他用电设备无特殊规定时为±5%)；
e. 计算照度及核算功率密度值,应符合“建筑照明设计标准”GB50034-2004第6.1节。
2、 供配电、照明设计
① 用电负荷分级及供电要求。“供配电系列设计规范”GB50052-95第（2。0.1）(2.0。2）（3。0。2）条；
② 选择导体截面应符合“低压配电设计规范”GB50054-95第2.2。2条。并应遵守“电力工程电缆设计规范”GB50217-94；
③ 配电线路的保护，应在短路电流 对导体和连接产生热作用和机械作用造成危害之前切断短路电流。“低压配电设计规范”GB50054-95第4。3.5条；
④ 突然断电比过负荷造成的损失更大的线路，其过负荷保护应作用于信号而不应作用于切断电路。“低压配电设计规范”GB5054-98第4.3.5条；
⑤ 为减少接地故障引起的电气火灾危险而装设的漏电电流动作保护器，大额定动作电流不应超过0.5A“低压配电设计规范”第4.4。21条；
⑥ 采用接地故障保护时,在建筑物内应做总等电位联结。“低压配电设计规范”第4.4。4条；
⑦ 当装设漏电电流动作保护电器时应能将其所保护的回路，所有带电导线断开。“低压配电设计规范"GB50057—95第4。5.6条；
⑧ 住宅供电系统的设计,应符合下列基本安全要求：
a. 应采用TT、TN—C—S，TN-S接地方式，并进行总等电位联结;
强电专业施工图审查要点
项目：
项次 内容 审查结论 备注 是 否
（一）设计基本要求
1 用电负荷等级是否符合规范要求
2 变配电等电气用房位置是否正确,面积是否合理.
3 配电系统的设置是否满足规范要求及合理
4 配电系统中的电线电缆截面是否符合规范及合理
（二）消防供电系统
5 消防设备的供电系统,线路是否符合规范及合理
6 消防设备的各级保护是否符合规范及合理
7 消防设备的控制系统是否符合规范及合理
8 疏散,应急照明系统及线路是否符合规范及合理
9 备用电源容量是否符合规范及合理
10 备用电源机房及线路是否符合规范及合理
（三）户内配电系统
11 户内配电系统是否符合规范及合理
12 漏电保护装置是否符合规范及合理
13 开关,插座安装位置及高度是否规范及合理
14 户箱位置设置是否合理
(四) 照明系统
15 楼内公共区域照明供电系统是否符合规范及合理
16 楼内公共区域正常照明灯具及应急照明灯具布置是否符合规范及合理
17 楼内正常,应急照明开关布置是否规范及合理
项次 内容 审查结论 备注 是 否
（四）高,低压配电系统
18 高,低压系统主结线是否合理
19 变压器,高,低压配电柜布置是否符合规范要求.
20 高,低压主开关联锁,闭锁的逻辑关系是否正确,其主要参数是否符合规范要求..
21 高,低压配电室,开关站的土建,通风及消防条件是否满足规范要求.
22 高,低压配电室进,出电缆通道是否符合规范要求及合理

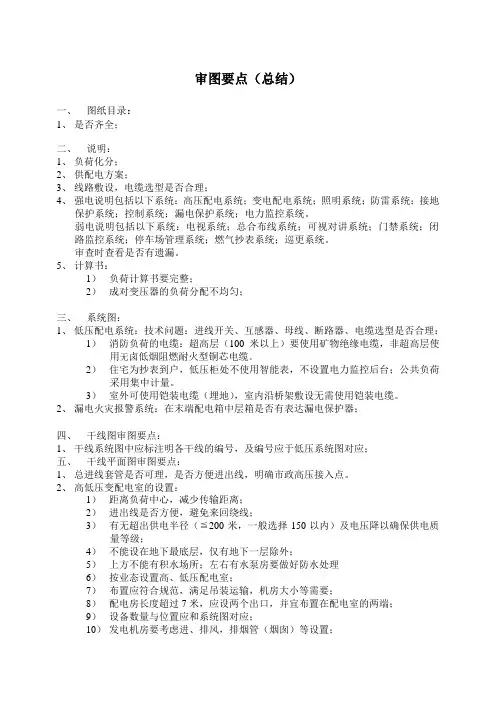

审图要点（总结）
一、 图纸目录：
1、 是否齐全；
二、 说明：
1、 负荷化分；
2、 供配电方案；
3、 线路敷设，电缆选型是否合理；
4、 强电说明包括以下系统：高压配电系统；变电配电系统；照明系统；防雷系统；接地保护系统；控制系统；漏电保护系统；电力监控系统。
弱电说明包括以下系统：电视系统；总合布线系统；可视对讲系统；门禁系统；闭路监控系统；停车场管理系统；燃气抄表系统；巡更系统。
审查时查看是否有遗漏。
5、 计算书：
1） 负荷计算书要完整；
2） 成对变压器的负荷分配不均匀；
三、 系统图：
1、 低压配电系统：技术问题：进线开关、互感器、母线、断路器、电缆选型是否合理：
1） 消防负荷的电缆：超高层（100米以上）要使用矿物绝缘电缆，非超高层使用无卤低烟阻燃耐火型铜芯电缆。
2） 住宅为抄表到户，低压柜处不使用智能表，不设置电力监控后台；公共负荷采用集中计量。
3） 室外可使用铠装电缆（埋地），室内沿桥架敷设无需使用铠装电缆。
2、 漏电火灾报警系统：在末端配电箱中层箱是否有表达漏电保护器；
四、 干线图审图要点：
1、 干线系统图中应标注明各干线的编号，及编号应于低压系统图对应；
五、 干线平面图审图要点：
1、 总进线套管是否可理，是否方便进出线，明确市政高压接入点。
2、 高低压变配电室的设置：
1） 距离负荷中心，减少传输距离；
2） 进出线是否方便，避免来回绕线；
3） 有无超出供电半径（≦200米，一般选择150以内）及电压降以确保供电质量等级；
4） 不能设在地下最底层，仅有地下一层除外；
5） 上方不能有积水场所；左右有水泵房要做好防水处理
6） 按业态设置高、低压配电室；
7） 布置应符合规范，满足吊装运输，机房大小等需要；
8） 配电房长度超过7米，应设两个出口，并宜布置在配电室的两端；
9） 设备数量与位置应和系统图对应；
10） 发电机房要考虑进、排风，排烟管（烟囱）等设置； 11） 电讯机房、电视机房、酒店网络机房，酒店卫星机房等机房位置；
