电气控制PLC考试题（附参考答案）一、单选题（共50题，每题1分，共50分）1、主电路一般画在辅助电路的______,复杂的系统则分图绘制。
A、左侧或上面B、右侧C、左侧D、上面正确答案：A2、变频器与电动机之间一般____接入接触器。
A、未知B、不允许C、允许D、不限正确答案：B3、热继电器的常闭触点一般用于______。
A、主电路中B、照明电路中C、控制电路中D、电源电路中正确答案：C4、自锁触点可以————。
A、点动B、正反转C、时间及电控D、保持接触器线圈通电正确答案：D5、异步电动机的全压直接启动时，启动电流可达到额定电流的______倍。
A、4-7B、20C、1D、30正确答案：A6、--380V的线路，其负载计算电流为120A，尖峰电流为400A，应选择—__型的自动空气开关。
A、C: DW 10-200／3B、C: DW 10-400／3C、C: DW 10-600／3D、C: DW 10-800／3正确答案：C7、接触器励磁线圈____接于电路中。
A、都可以B、串联C、串并联D、并联正确答案：B8、______是熔断器在额定电压下所能断开的最大短路电流。
A、整定电流B、额定电流C、极限分断电流D、工作电流正确答案：C9、数控机床交流主轴驱动系统有_____和数字式2种型式。
A、电流B、模拟C、变频D、电压正确答案：B10、热继电器是一种____保护电器。
A、过流B、过载C、断路D、接地正确答案：B11、数控机床进给伺服系统的负载不大，加工精度不高时，可采用____控制。
A、全闭环B、半闭环C、开环D、以上3种均可正确答案：C12、在数控机床的强电电路中加入热继电器的作用，主要有什么作用A、断电保护B、漏电保护C、过载保护D、失电保护正确答案：C13、下列哪个不属于保护类电器______A、熔断器B、按钮开关C、热继电器D、过电流继电器正确答案：B14、改变三相异步电动机转向的方法是____A、改变电源电压B、改变电源频率C、改变定子绕组中电流的相序D、改变输入电流正确答案：C15、行程开关在控制线路中可作。

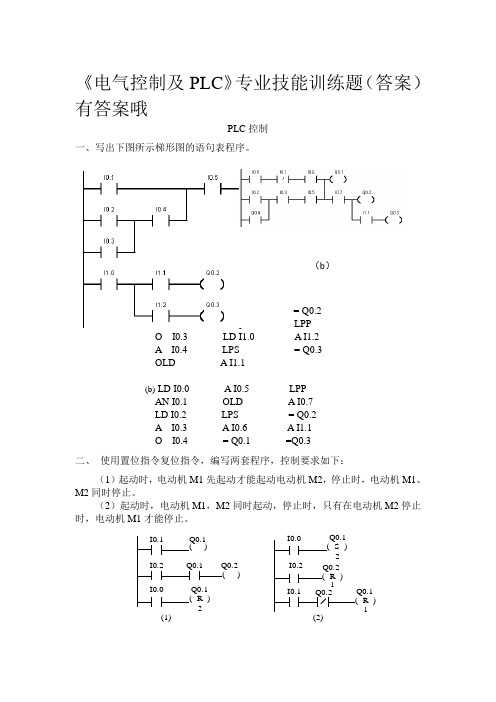

《电气控制及PLC 》专业技能训练题（答案） 有答案哦PLC 控制一、写出下图所示梯形图的语句表程序。
（b ）(a) LD I0.1 A I0.5 = Q0.2LD I0.2 = Q0.1 LPP O I0.3 LD I1.0 A I1.2 A I0.4 LPS = Q0.3 OLD A I1.1(b) LD I0.0 A I0.5 LPPAN I0.1 OLD A I0.7 LD I0.2 LPS = Q0.2 A I0.3 A I0.6 A I1.1 O I0.4 = Q0.1 =Q0.3二、 使用置位指令复位指令，编写两套程序，控制要求如下：（1）起动时，电动机M1先起动才能起动电动机M2，停止时，电动机M1、M2同时停止。
（2）起动时，电动机M1，M2同时起动，停止时，只有在电动机M2停止时，电动机M1才能停止。
I0.1( )Q0.1I0.2Q0.1( )Q0.2I0.0Q0.12( R )I0.0Q0.12( S )I0.2Q0.2( R )1I0.1Q0.2( R )Q0.11(1)(2)三、画出Q0.0的波形图。
（程序实现二分频）I0.0Q0.0四、设计满足下图所示时序图的梯形图。
( )( )I0.0T37Q0.0Q0.0Q0.0T37INPTTONT37I0.1Q0.1Q0.140( )Q0.0I0.0Q0.0Q0.1( )Q0.1I0.1Q0.1T37题5—2T37IN TONPT70Q0.1I0.1五、按钮I0.0按下后，Q0.0变为1状态并自保持，I0.1输入3个脉冲后，（用I0.0.I0.0.I0.1.Q0.0.Q0.17s.I0.1.Q0.0.Q0.1.I0.04sC1计数），T37开始定时，5S 后，Q0.0变为0状态，同时C1被复位，在可编程控制器刚开始执行用户程序时，C1也被复位，设计出梯形图。
( )I0.0T37Q0.0Q0.0I0.1SM0.1Q0.03C1CUR PV C1T37IN TONPT 50六、使用顺序控制结构，编写出实现红、绿信号灯循环显示程序(要求循环间隔时间为2S),并画出该程序设计的功能流程图。
电气控制PLC题库（附参考答案）一、单选题（共60题，每题1分，共60分）1.符号KT表示A、电流继电器B、电压继电器C、时间继电器D、中间继电器正确答案：C2.FANUC 0i系统中JD1A接口表示______A、电池B、报警灯C、编码器接口D、I/O LINK接口正确答案：D3.直接启动用的闸刀开关的额定容量不小于电动机额定电流的____。
A、3B、5C、15D、10正确答案：A4.FANUC 0i数控装置由_____和I/O两个模块组成。
A、控制软件B、管理软件C、主板D、加工软件正确答案：C5.某装有自动空气开关的低压供电支路突然停电，当电源恢复时，该支路仍无电压输出，其原因是_____A、过载B、断路C、自动开关装有失压脱扣器而跳闸D、熔断器熔断正确答案：C6.电压继电器作欠压保护时，其电压—般为额定电压的____ 倍时，电压继电器动作。
A、7B、0.4-0.7C、1D、1.5正确答案：B7.低压电器按其在电气控制中的作用可以分为____A、控制类和保护类B、自动切换电器和非自动切换电器C、低压配电电器和低压控制电器D、手动和自动正确答案：A8.电磁调速异步电动机的基本结构形式分为______两大类。
A、组合式和整体式B、组合式和分立式C、整体式和分立式D、整体式和独立式正确答案：A9.数控装置的_____包括输入、I/O处理、显示、诊断等。
A、管理软件B、编程软件C、控制软件D、加工软件正确答案：A10.用两只交流接触器控制电动机的正反转控制电路，为防止电源短路，必须实现____控制A、时间B、自锁D、互锁正确答案：D11.数控机床主轴用三相交流电动机驱动时采取____方式最佳。
A、变级和调压B、调频C、调频和调压D、调频和变级正确答案：C12.HH4-15／2型号的刀开关，其中数字“15”是表示——。
A、设计序号B、额定电流C、极数D、额定电压正确答案：B13.下列对步进电动机各项性能描述中错误的有____A、步进电动机的工作频率是指步进电动机起动后，能不失步工作的最大频率B、步进电机能带动的最大转矩比最大静转矩小C、步进电动机的最大静转矩与电流的平方成正比D、步进电动机的的启动频率是指在一定的负载下不失步工作的最大频率正确答案：C14.下列哪个不属于保护类电器______A、熔断器B、按钮开关C、热继电器D、过电流继电器正确答案：B15.异步电动机的全压直接启动时，启动电流可达到额定电流的______倍。
《电气控制及PLC》习题及答案
1.以下哪种控制器不属于PLC？
A.DC控制器
B.AC控制器
C.模拟控制器
D.程序控制器
答案：C.模拟控制器
2.PLC的实时性能指的是？
A.程序运行速度
B.输入/输出状态变化速度
C.存储容量
D.功耗
答案：B.输入/输出状态变化速度
3.在PLC中，控制器是指？
A.CPU
B.外设
C.控制逻辑
D.内存
答案：A.CPU
4.PLC所需的输入信号通过以下哪种元件实现？
A.定时器
B.模拟量转换器
C.继电器
D.数据采集器
答案：D.数据采集器
5.PLC的基本概念包括？
A.控制器
B.任务
C.信号
D.设备
答案：A.控制器B.任务C.信号
6.关于PLC的存储器，下列说法正确的是？
A.只能存储PLC控制程序
B.可以存储程序和变量
C.可以存储用户自定义的参数
D.可以存储不同类型的文件
答案：B.可以存储程序和变量C.可以存储用户自定义的参数
7.PLC控制系统的主要优点是？
A.安装方便
B.操作简单
C.可靠性高
D.功耗低
答案：A.安装方便B.操作简单C.可靠性高
8.在PLC中，以下哪种器件用来测量电压与电流？
A.开关
B.数字量传感器
C.模拟量传感器
D.继电器
答案：C.模拟量传感器。

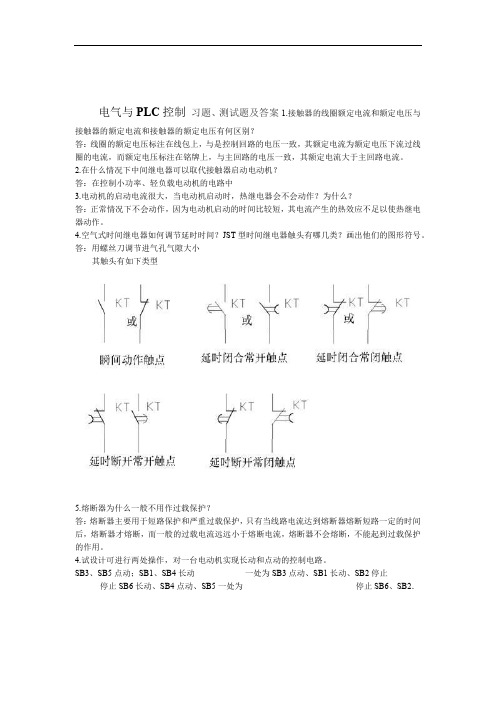

电气与PLC控制习题、测试题及答案1.接触器的线圈额定电流和额定电压与接触器的额定电流和接触器的额定电压有何区别？答：线圈的额定电压标注在线包上，与是控制回路的电压一致，其额定电流为额定电压下流过线圈的电流，而额定电压标注在铭牌上，与主回路的电压一致，其额定电流大于主回路电流。
2.在什么情况下中间继电器可以取代接触器启动电动机？答：在控制小功率、轻负载电动机的电路中3.电动机的启动电流很大，当电动机启动时，热继电器会不会动作？为什么？答：正常情况下不会动作，因为电动机启动的时间比较短，其电流产生的热效应不足以使热继电器动作。
4.空气式时间继电器如何调节延时时间？JST型时间继电器触头有哪几类？画出他们的图形符号。
答：用螺丝刀调节进气孔气隙大小其触头有如下类型5.熔断器为什么一般不用作过载保护？答：熔断器主要用于短路保护和严重过载保护，只有当线路电流达到熔断器熔断短路一定的时间后，熔断器才熔断，而一般的过载电流远远小于熔断电流，熔断器不会熔断，不能起到过载保护的作用。
4.试设计可进行两处操作，对一台电动机实现长动和点动的控制电路。
SB3、SB5点动；SB1、SB4长动一处为SB3点动、SB1长动、SB2停止停止SB6长动、SB4点动、SB5一处为停止SB6、SB2．5.试设计两台笼型电动机M1、M2的顺序起动/停止的控制电路，要求如下:①M1、M2能循序启动，并能同时或分别停止。
②M1启动后M2启动，M1可点动，M2单独停止。
①②。
KM、M启动SB、SBKM、M启动，、21221 1总停停M ,SB MSB停，SB534125.设计一个控制电路，要求第一台电动机启动10S后，第二台电动机自行起动，运行10s后，第一台电动机停止运行并同时使第三台电动机自行起动，再运行15s后，电动机全部停止运行。
7.画出笼型异步电动机的能耗制动控制电路，要求如下。
①用按钮SB和SB控制电动机M的起停12②按下停止按钮SB时，应使接触器KM断电释放，接触器KM进行能耗制动。
电气控制与plc考试题及答案一、单项选择题（每题2分，共20分）1. PLC的全称是（）。
A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算器D. 可编程逻辑控制板答案：A2. 电气控制系统中，PLC的输入/输出接口通常采用（）。
A. 继电器B. 晶体管C. 可控硅D. 双向可控硅答案：B3. 在PLC编程中，以下哪个不是常用的编程语言？（）A. 梯形图B. 语句表C. 功能块图D. 流程图答案：D4. PLC的扫描周期主要受（）影响。
A. 程序复杂度B. 外部输入/输出数量C. CPU处理速度D. 所有以上因素答案：D5. 电气控制中，三相异步电动机的启动方式有直接启动和（）。
A. 星-三角启动B. 变频启动C. 软启动D. 所有以上方式答案：D6. PLC的输出接口通常采用（）形式。
A. 开路集电极B. 推挽输出C. 差分输出D. 共模抑制答案：A7. 在PLC的梯形图中，常闭触点通常用（）表示。
A. 常开符号B. 常闭符号C. 常开符号加横线D. 常闭符号加横线答案：D8. PLC的存储器中，用户程序存储在（）中。
A. RAMB. ROMC. EPROMD. EEPROM答案：A9. PLC的输入滤波器的作用是（）。
A. 滤除高频干扰B. 滤除低频干扰C. 滤除所有干扰D. 滤除直流干扰答案：A10. PLC的输出模块中，晶体管输出适用于（）负载。
A. 交流B. 直流C. 感性D. 容性答案：B二、多项选择题（每题3分，共15分）1. PLC的特点包括（）。
A. 高可靠性B. 易于编程C. 灵活性高D. 价格低廉答案：ABC2. PLC在电气控制系统中的应用包括（）。
A. 电机控制B. 过程控制C. 数据处理D. 通信联网答案：ABCD3. PLC的输入设备可以是（）。
A. 按钮B. 接近开关C. 光电传感器D. 继电器答案：ABC4. PLC的输出设备可以是（）。
A. 接触器B. 指示灯C. 电磁阀D. 变频器答案：ABCD5. PLC的编程软件通常具备的功能有（）。
电气控制PLC题库+答案一、单选题（共60题，每题1分，共60分）1.电磁调速异步电动机的基本结构形式分为______两大类。
A、整体式和独立式B、组合式和分立式C、组合式和整体式D、整体式和分立式正确答案：C2.接触器线圈工作电压与所控制电路电压____ 。
A、应—致B、接近C、大于D、小于正确答案：A3.步进电动机在“三相六拍”的通电方式时，定子的状态每改变一次，转子应该转过的角度是A、15°B、45°C、60°D、30°正确答案：A4.接触器上“NO”代表_____A、常闭B、常开C、线圈D、电源正确答案：B5.步进电动机的转速主要由下列的那个参数确定____A、输入电流量B、脉冲频率C、输入电压值D、脉冲宽度正确答案：B6.刀开关正确的安装方位在合闸后操作手柄向____A、右B、上C、下D、左正确答案：B7.符号RM10表示____ 熔断器。
A、有填料封闭管式B、螺旋式C、无填料封闭管式D、插入式正确答案：C8.直接启动用的闸刀开关的额定容量不小于电动机额定电流的____。
A、5B、3C、15D、10正确答案：B9.安装螺旋式熔断器时，熔断器______的接线端应装在上方，并与电源线连接。
A、动触点B、静触点C、下接线板D、上接线板正确答案：C10.数控机床的性能很大程度上取决于____的性能。
A、伺服系统B、位置检测系统C、计算机运算D、机械结构正确答案：A11.交流伺服电动机的实质是一台______感应电动机。
B、两相C、三相D、视需求而定正确答案：B12.数控系统RS232接口主要作用是_____A、断电保护B、与外部设备相连C、主轴接口D、驱动接口正确答案：B13.交—直—交变频器按调压方式可分为_____A、有环流与无环流B、正弦波与方波C、电压型与电流型D、PAM与PWM正确答案：D14.电气原理图依据通过的电流的大小分为____A、辅助电路和控制电路B、主电路和照明电路C、辅助电路和照明电路D、主电路和辅助电路正确答案：D15.低压电器按其在电气控制中的作用可以分为____A、控制类和保护类B、自动切换电器和非自动切换电器C、手动和自动D、低压配电电器和低压控制电器正确答案：A16.断电延时的时间继电器，当线圈通电时触头——动作。
电气控制与plc考试题目和答案一、单项选择题（每题2分，共20分）1. 电气控制中，用于实现顺序控制的电器元件是（）。
A. 接触器B. 继电器C. 行程开关D. 按钮答案：B2. PLC的全称是（）。
A. 可编程逻辑控制器B. 可编程控制器C. 可编程逻辑处理器D. 可编程控制单元答案：A3. 在PLC中，用于存储程序的存储器是（）。
A. RAMB. EPROMC. ROMD. EEPROM答案：B4. 电气控制线路中，用于实现过载保护的电器元件是（）。
A. 熔断器B. 断路器C. 接触器D. 继电器答案：A5. PLC中，用于实现定时功能的指令是（）。
A. LDB. ANDC. TOND. OR答案：C6. 电气控制线路中，用于实现短路保护的电器元件是（）。
A. 熔断器B. 断路器C. 接触器D. 继电器答案：B7. PLC中，用于实现计数功能的指令是（）。
A. LDC. CTUD. OR答案：C8. 电气控制线路中，用于实现欠压保护的电器元件是（）。
A. 熔断器B. 断路器C. 接触器D. 继电器答案：C9. PLC中，用于实现数据比较功能的指令是（）。
A. LDB. CMPC. AND答案：B10. 电气控制线路中，用于实现过电压保护的电器元件是（）。
A. 熔断器B. 断路器C. 接触器D. 继电器答案：D二、多项选择题（每题3分，共15分）1. 电气控制中，可以实现正反转控制的电器元件包括（）。
A. 接触器B. 继电器C. 按钮D. 行程开关答案：A, B, C2. PLC中，常用的数据类型包括（）。
A. 布尔型B. 整型C. 实型D. 字符串型答案：A, B, C, D3. 电气控制线路中，可以实现星-三角启动的电器元件包括（）。
A. 接触器B. 继电器C. 按钮D. 定时器答案：A, B, D4. PLC中，常用的编程语言包括（）。
A. 梯形图B. 指令列表C. 功能块图D. 结构化文本答案：A, B, C, D5. 电气控制线路中，可以实现点动控制的电器元件包括（）。
电气控制与plc系统期末考试试题及答案一、选择题（每题2分，共20分）1. PLC的全称是（）。
A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算器D. 可编程逻辑计算机答案：A2. 在PLC中，输出继电器的英文缩写是（）。
A. ORB. SRC. CRD. PR答案：D3. 电气控制中，用于实现顺序控制的电路是（）。
A. 并联电路B. 串联电路C. 定时电路D. 逻辑电路答案：C4. PLC的输入设备不包括以下哪一项（）。
A. 按钮B. 传感器C. 继电器D. 显示器答案：D5. 在PLC程序中，用于表示常闭触点的符号是（）。
A. /B. \C. |D. -答案：B6. 电气控制系统中，用于实现“与”逻辑的电路是（）。
A. 串联电路B. 并联电路C. 逻辑电路D. 定时电路答案：A7. PLC的输出设备通常包括（）。
A. 指示灯B. 继电器C. 传感器D. 所有选项答案：D8. 在PLC程序中，用于表示常开触点的符号是（）。
A. /B. \C. |D. -答案：A9. 电气控制与PLC系统中，用于实现“或”逻辑的电路是（）。
A. 串联电路B. 并联电路C. 逻辑电路D. 定时电路答案：B10. PLC的编程语言包括（）。
A. 梯形图B. 指令表C. 结构文本D. 所有选项答案：D二、填空题（每题2分，共20分）1. PLC的内部存储器包括______和______。
答案：输入寄存器；输出寄存器2. 在电气控制中，继电器的常闭触点在未通电时是______。
答案：闭合3. PLC的程序扫描周期包括______和______。
答案：输入扫描；输出刷新4. 电气控制系统中，用于实现“非”逻辑的电路是______。
答案：逻辑门5. PLC的输出设备中，______用于直接驱动负载。
答案：晶体管输出6. 在PLC程序中，______指令用于实现定时功能。
答案：TON7. 电气控制系统中，______电路用于实现过载保护。
一、填空题（每空1分，共25分）1. 选择接触器时应从其工作条件出发，控制交流负载应选用___交流接触器_______；控制直流负载则选用_______直流接触器___。
2. 当接触器线圈得电时，使接触器______常开触头______闭合、____常闭触头______断开。
3. 中间继电器的作用是将一个输入信号变成______多个____输出信号或将信号_____放大____。
4. 当电路正常工作时，熔断器熔体允许长期通过____1.25~1.3______倍的额定电流而不熔断。
当流过熔断器的电流_________过载_____时，熔体熔断切断电路。
5. 试举出两种不频繁地手动接通和分断电路的开关电器：_______刀开关_____、_______转换开关_____。
6. 试举出两种主令电器：________按钮______、_____行程开关_________。
7. PLC是通过一种周期扫描工作方式来完成控制的，每个周期包括____输入采样，用户程序执行，输出刷新__ ______、______________、______________三个阶段。
8. 当运行如下图所示的PLC程序时：若输入继电器X0得电，则经过__ 5 __s后，常开触头_____闭合，输出继电器Y0__得电接通，_____；若输入继电器X1得电，则输出继电器Y0______失电断开______。
9. JO2-51-2型10kW异步电动机，电源频率为50Hz，转子额定转速n N=2930 r/min，则其额定转差率s N=_________。
10. 试举出交流异步电动机的三种调速方法：__调压调速，串级调速，变频调速（或矢量控制______________________、__________________________、____________________________。
11. 试举出FP1的两种特殊功能：_________________、_________________。
4.试设计可进行两处操作，对一台电动机实现长动和点动的控制电路。
SB3、SB5点动；SB1、SB4长动一处为SB3点动、SB1长动、SB2停止SB2、SB6停止一处为SB5点动、SB4长动、SB6停止
5.试设计两台笼型电动机M1、M2的顺序起动/停止的控制电路，要求如下:
①M1、M2能循序启动，并能同时或分别停止。
②M1启动后M2启动，M1可点动，M2单独停止。
①②
SB1、KM1、M1 启动，SB2、KM2、M2启动。
SB3停M1，SB4停M2 ,SB5总停
9.某台机床主轴和润滑油泵各由一台电动机带动。
要求主轴必须在油泵起动后才能起动，主轴能正/反转并能单独停车，设有短路、失电压及过载保护等。
绘出电气控制原理图。
3
3
KM3
KM1
KM2
KM3
KM3
KM2
KM1KM1
KM2
KM3
KM2
KM1
FU1
FU2
FR1
FR1SB3
SB1
SB2
SB4
SB5
1
23
456
7
FR2
FR2
主轴电动机
短路保护润滑油泵
主轴电动机控制
油泵电机控制
电源保护
电源开关Q
M1
M2
5.设计一个控制电路，要求第一台电动机启动10S 后，第二台电动机自行起动，运行10s 后，第一台电动机停止运行并同时使第三台电动机自行起动，再运行15s 后，电动机全部停止运行。
33KM3KM1FR1FU23KM2FR2FR3FR1FR2KM1SB1KT2KM1KT1KM2KT2KT1FR3KT2KM3
KT3
KM2
SB3
KT3M2M1M3
FU1
7.画出笼型异步电动机的能耗制动控制电路，要求如下。
①用按钮SB 2和SB 1控制电动机M 的起停 ②按下停止按钮SB 1时，应使接触器KM 1断电释放，接触器KM 2通电运行，进行能耗制动。
③制动一段时间后，应使接触器KM 2自动断电释放，试用通电延时型和断电延时型继电器个画出一种控制电路。
第一种
第二种
KM1SB1KM1KM2KM2KM1FU2SB2
SB2
KT
KT KM2KM2FR KM1SB1KM1
KM2KT KM2KM1FU2
SB2
KM2
SB2KT FR
1.设计一个工作台前进后退控制线路。
工作台由电动机M 带动，行程开关ST1、ST2、分别装在终点和原点。
要求：前进到终点后停顿一下再后退到原点停止；前进过程中能立即后退到原点。
（画出主、控制电路，并用文字简单说明） 第一种方法
第二种方法
5．以下哪些设备可以作为PLC 的输入设备？①③ ①限位开关 ②接触器的线圈 ③按钮 ④指示灯
6. 右图为三相笼式异步电动机的正反转控制电路，用文字说明指出图中的错误。
主电路没有短路保护——Q 与KM1之间需增设熔断器FU ； 电动机不能反转——KM2与FR 之间的连线任意调换两相。
没有电气互锁，会引起电源短路——KM1线圈前串联KM2常闭辅助触点，KM2线圈前串联KM1常闭辅助触点。
不能实现过载保护——KM1、KM2线圈后应串联FR 的常闭触点 7. 8.
FU2
FR SB2KM1KM2KM1KT
SB2KM2SQ2SQ1KM2
KT
SQ1KM1SB1SB3FU2SB1FR KM1SQ1KM2
SQ2KM2
SB2KM1KM2KM1SB2
KT KT
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.用PLC控制一个工作台运行，其动作程序为：工作台由原位开始前进，到终端后自动停止；在终端停留2min后自动返回原位停止；要求能在前进或后退途中任意位置都能停止或再次起动；电网停电后再来电工作台不会自行运动。
请画出主电路、PLC接线图、PLC 梯形图。
（有必要的保护措施）。
1主电动机M1的点动控制
若需要检修或调整车床是，要求主动电动机M1点动控制
工作原理：合QS
点按SB2 KM1得电 M 串R 降压启动 松开SB2 KM1失电 M 停车 （2）主电动机M1的正、反转控制线路
正转：合QS 按下SB3 KM3得电
全压起动得电得电短接M KM KA R →⎭⎬⎫⎩
⎨⎧→1 （3）主电动机M1的反接制动控制
正向反接制动：正转时→KS1（10-12）闭合→按下SB1
停车
失电断开转转速正向反接制动得电失电失电串入主电路断开M KM KS KM KA KM R KM →→-→⎪⎩
⎪
⎨⎧→→⎭⎬⎫
→2)1210(1100213
（4）刀架的快速移动和冷却泵控制 快速移动：
转动刀架手柄→压下SQ →KM5吸合→M3得电→刀架快速移动 冷却泵控制：
M2为冷却泵电动机，它的起动和停止通过按钮SB6和SB5控制。
（5）监视电路分析
通过电流表来监视主电动机绕组的正常工作电流。
（6）照明电路
照明灯采用36V的安全电压供电，开关SA控制
以下为一些机床基本控制电路原理图，若将其改为PLC控制，试画出相应的控制电路输入输出接线图、梯形图及对应的指令程序。
1、两台电动机顺序起动联锁控制电路
两台电动机顺序起动联锁控制线路
2.自动限位控制电路
自动限位控制电路
3.电动机Y-Δ减压起动控制电路
电动机Y -Δ降压起动自动控制电路
电动机Y -Δ降压起动自动控制电路4 .自动循环控制
自动循环控制电路
自动循环控制电路
用按钮、继电器、灯泡等设计一个三位抢答器控制电路。
SB0
SB1
KA1KA2
KA3
HL1SB2KA2KA1KA3HL2SB3KA3KA1KA2
HL3KA1KA2KA3
5.能耗制动控制
带变压器的桥式整流能耗制动自动控制电路
1、简述下图电动机单向运行时间原则控制能耗制动电路的工作过程
2、用继电器-接触器设计三台交流电机相隔3秒顺序起动同时停止的控制线路。
3、有两台三相异步电动机M1和M2，要求：
1） M1启动后，M2才能启动；
2） M1停止后，M2延时30秒后才能
停止；
3） M2能点动调整。
试作出主电路和PLC输入输出分配接线图，并编写梯形图控制程序。
3、用继电接触器设计三台交流电机相隔3秒顺序起动同时停止的控制线路。
4画出一台电动机起动后经过一段时间，另一台电动机就能自行起动的控制电路。
5、画出两台电机能同时启动和同时停止，并能分别启动和分别停止的控制电路原理图。
6、某生产机械要求由M1、M2两台电动机拖动，M2能在M1启动一段时间后自行起动，但
M1、M2可单独控制起动和停止。
7、用继电接触器设计出两台电机能同时启动和同时停止，并能分别启动和分别停止的控制
电路原理图。
8、用继电接触器设计三台交流电机相隔3秒顺序起动同时停止画出主电路和控制电路图。
9、分析下图电路运行的结果，指出存在的错误之处，并请更正之。
10、用PLC控制方式控制电机正反转，要求正转3秒，反转5秒，循环三次停止，画出
主电路，设计I/O接线图，写出控制程序（梯形图或编程语言形式）。
11、用PLC控制方式控制三台电机，要求第一台启动后三秒第二台启动，第二台启动5
秒第三台启动，可同时停止，也可分别停止，画出主电路，设计I/O接线图，写出控制程序（梯形图或编程语言形式）。
