电气控制PLC考试题（附参考答案）一、单选题（共50题，每题1分，共50分）1、主电路一般画在辅助电路的______,复杂的系统则分图绘制。

A、左侧或上面B、右侧C、左侧D、上面正确答案：A2、变频器与电动机之间一般____接入接触器。

A、未知B、不允许C、允许D、不限正确答案：B3、热继电器的常闭触点一般用于______。

A、主电路中B、照明电路中C、控制电路中D、电源电路中正确答案：C4、自锁触点可以————。

A、点动B、正反转C、时间及电控D、保持接触器线圈通电正确答案：D5、异步电动机的全压直接启动时，启动电流可达到额定电流的______倍。

A、4-7B、20C、1D、30正确答案：A6、--380V的线路，其负载计算电流为120A，尖峰电流为400A，应选择—__型的自动空气开关。

A、C: DW 10-200／3B、C: DW 10-400／3C、C: DW 10-600／3D、C: DW 10-800／3正确答案：C7、接触器励磁线圈____接于电路中。

A、都可以B、串联C、串并联D、并联正确答案：B8、______是熔断器在额定电压下所能断开的最大短路电流。

A、整定电流B、额定电流C、极限分断电流D、工作电流正确答案：C9、数控机床交流主轴驱动系统有_____和数字式2种型式。

A、电流B、模拟C、变频D、电压正确答案：B10、热继电器是一种____保护电器。

A、过流B、过载C、断路D、接地正确答案：B11、数控机床进给伺服系统的负载不大，加工精度不高时，可采用____控制。

A、全闭环B、半闭环C、开环D、以上3种均可正确答案：C12、在数控机床的强电电路中加入热继电器的作用，主要有什么作用A、断电保护B、漏电保护C、过载保护D、失电保护正确答案：C13、下列哪个不属于保护类电器______A、熔断器B、按钮开关C、热继电器D、过电流继电器正确答案：B14、改变三相异步电动机转向的方法是____A、改变电源电压B、改变电源频率C、改变定子绕组中电流的相序D、改变输入电流正确答案：C15、行程开关在控制线路中可作。

电气控制与plc试题及答案一、选择题1. PLC的全称是：A. 可编程逻辑控制器B. 电源逻辑控制器C. 个人逻辑控制器D. 电力逻辑控制器2. 下列哪个不是PLC的基本组成部分？A. 输入/输出模块B. 中央处理单元C. 电源模块D. 显示器3. PLC的编程语言通常不包括：A. 梯形图B. 指令列表C. 功能块图D. 汇编语言4. PLC的扫描周期主要受以下哪个因素的影响？A. 输入/输出响应速度B. 程序复杂度C. 电源电压D. 外部干扰二、判断题1. PLC的输入/输出模块可以直接连接到电机和传感器上。

(正确/错误)2. PLC的程序存储在非易失性存储器中，断电后不会丢失。

(正确/错误)3. PLC的中央处理单元（CPU）不负责执行用户编写的程序。

(正确/错误)4. PLC的扫描周期越短，系统的实时性越好。

(正确/错误)三、简答题1. 简述PLC在工业自动化中的作用。

2. 描述PLC的基本工作原理。

四、编程题编写一个PLC程序，实现以下控制逻辑：- 当启动按钮被按下时，电机开始运行。

- 当停止按钮被按下时，电机停止运行。

- 如果过载保护开关被触发，电机也会停止运行。

答案一、选择题1. A. 可编程逻辑控制器2. D. 显示器3. D. 汇编语言4. B. 程序复杂度二、判断题1. 错误（PLC的输入/输出模块需要通过适当的接口连接到电机和传感器）2. 正确3. 错误（中央处理单元是执行用户编写程序的核心部件）4. 正确三、简答题1. PLC在工业自动化中的作用：PLC作为工业自动化的核心控制设备，能够实现对机器和生产过程的精确控制。

它通过接收传感器信号，执行用户编写的控制程序，控制输出设备（如电机、阀门等）的动作，从而实现自动化生产。

PLC具有高度的可靠性、灵活性和易编程性，是现代工业自动化不可或缺的一部分。

2. PLC的基本工作原理：PLC通过扫描输入信号，执行用户编写的控制程序，然后输出控制信号来驱动机器或设备。

一、填空题（每空1分，共25分）1. 选择接触器时应从其工作条件出发，控制交流负载应选用___交流接触器_______；控制直流负载则选用_______直流接触器___。

2. 当接触器线圈得电时，使接触器______常开触头______闭合、____常闭触头______断开。

3. 中间继电器的作用是将一个输入信号变成______多个____输出信号或将信号_____放大____。

4. 当电路正常工作时，熔断器熔体允许长期通过____1.25~1.3______倍的额定电流而不熔断。

当流过熔断器的电流_________过载_____时，熔体熔断切断电路。

5. 试举出两种不频繁地手动接通和分断电路的开关电器：_______刀开关_____、_______转换开关_____。

6. 试举出两种主令电器：________按钮______、_____行程开关_________。

7. PLC是通过一种周期扫描工作方式来完成控制的，每个周期包括____输入采样，用户程序执行，输出刷新__ ______、______________、______________三个阶段。

9. JO2-51-2型10kW异步电动机，电源频率为50Hz，转子额定转速n N=2930 r/min，则其额定转差率s N=_________。

10. 试举出交流异步电动机的三种调速方法：__调压调速，串级调速，变频调速（或矢量控制______________________、__________________________、____________________________。

11. 试举出FP1的两种特殊功能：_________________、_________________。

1~5. ×√√××6~10. ×√√×√二、判断题（正确划“√”，错误划“×”。

每小题1分，共10分）（）1. 交流接触器通电后如果铁心吸合受阻，将导致圈烧毁。

电气控制与plc试题及答案### 电气控制与PLC试题及答案#### 一、选择题1. PLC的全称是（）。

A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算机D. 可编程逻辑控制板答案：A2. 在PLC中，输入继电器通常表示为（）。

A. IB. MC. TD. C答案：A3. 下列哪个不是PLC的编程语言（）。

A. 梯形图B. 指令列表C. 功能块图D. 汇编语言答案：D#### 二、填空题1. PLC的工作原理基于_______控制，通过_______扫描来执行程序。

答案：顺序；循环2. 在PLC中，_______继电器用于存储中间结果，_______继电器用于存储定时器和计数器的值。

答案：M；T3. PLC的输入/输出模块通常包括_______、_______、_______和_______。

答案：数字输入模块；数字输出模块；模拟输入模块；模拟输出模块#### 三、简答题1. 简述PLC的三个基本功能。

答案：PLC的三个基本功能包括：逻辑控制、顺序控制和数据处理。

逻辑控制是实现开关量输入输出的逻辑关系；顺序控制是按照一定的顺序执行任务，通常用于控制机械动作；数据处理功能则涉及到数据的采集、处理和存储。

2. 说明PLC在工业自动化中的优势。

答案：PLC在工业自动化中的优势包括：高可靠性，由于其模块化设计和严格的工业标准，PLC具有很高的稳定性和可靠性；易于编程，使用梯形图等直观的编程语言，使得非专业人员也能快速掌握；灵活性高，通过更换或修改程序，可以快速适应不同的控制需求；维护方便，模块化设计使得故障诊断和维修变得简单。

#### 四、计算题1. 给定一个PLC程序，其中包含一个定时器T0，设定时间为10秒。

如果程序在第5秒时启动，那么定时器T0将在何时触发？答案：定时器T0将在第15秒时触发，因为从第5秒开始计时，需要再经过10秒。

#### 五、论述题1. 论述PLC在现代工业控制系统中的重要性及其发展趋势。

电气控制与plc试题及答案电气控制是现代工业中基础而重要的领域，它涉及到电路、传感器、执行器、自动化控制等。

PLC（可编程逻辑控制器）作为电气控制的核心部件之一，承担着各种工业设备的自动化控制任务。

本文将介绍一些电气控制与PLC方面的试题，并提供详细的答案解析。

第一部分：选择题1. 以下哪个是电气控制系统中常用的传感器类型？A. 电子开关B. 光电传感器C. 压力传感器D. 所有选项都是答案：D。

电气控制系统中常用的传感器类型包括电子开关、光电传感器和压力传感器等。

2. 下面哪个元器件在电气控制电路中通常用于开关或保护电路？A. 电容器B. 电感器C. 二极管D. 继电器答案：D。

继电器在电气控制电路中常用于开关或保护电路。

3. PLC主要用于什么类型的控制？A. 数字控制B. 模拟控制C. 逻辑控制D. 所有选项都是答案：C。

PLC主要用于逻辑控制，通过运算、判断和逻辑运算实现对工业设备的控制。

4. PLC的输入和输出可以是数字信号，也可以是模拟信号。

这种说法是否正确？A. 正确B. 错误答案：B。

PLC的输入和输出主要是数字信号，但也可以通过模拟输入/输出模块实现对模拟信号的处理。

5. PLC的编程语言主要有以下哪些？A. LD（梯形图）B. SFC（顺序功能图）C. FBD（功能块图）D. 所有选项都是答案：D。

PLC的主要编程语言包括LD（梯形图）、SFC（顺序功能图）和FBD（功能块图）等。

第二部分：简答题1. 请简要解释电气控制系统的组成和工作原理。

电气控制系统由电源、传感器、控制器和执行器组成。

其中，传感器感知被控对象的状态，将其转换为电信号；控制器接收传感器信号，通过运算、判断和逻辑运算得出控制信号；执行器接收控制信号，执行相应的动作，实现对被控对象的控制。

2. 请简述PLC的优点及应用领域。

PLC具有编程灵活、可扩展性强、稳定可靠等优点。

它广泛应用于工业自动化领域，如生产线控制、机械设备控制、交通信号控制等。

电气控制和PLC使用测试试卷（1）１．低压电器标准规定，低压电器通常是指工作在交流电压小于( A )，直流电压小于( B )的电路中起通断、保护、控制或调节作用的电器设备。

[A 1200 V；B 1500 V］2．对于交流电磁铁，铁心（ A ），线圈（ A ），吸引线圈做成（ A ），且设线圈骨架，线圈和铁心非接触，易于铁心散热。

[A 发热；B不发热。

A 发热；B不发热。

A 短而厚的矮胖型；B 高而薄的瘦长型]3．对于直流电磁铁，其励磁电流的大小和气隙（ A ），动作过程中为恒磁通工作，其吸力随气隙的减小而（A ）。

[A 无关；B成正比。

A增大；B减小]4．中间继电器实质是一种（ B ）继电器，触点对数（ A ），触点容量（A），动作灵敏度高。

[A 电流;B电压。

A多;B 少。

A大；B小]5. 电压继电器的线圈和负载（ B ）。

线圈匝数（ A ），导线( B )。

[A 串联；B并联。

A多；B 少。

A粗；B细]1.在电气控制系统图指的是三种类型的图，分别为：1.电气原理图；2、电器布置图；电气安装接线图。

2.笼型三相异步电动机全压起动控制线路中，短路保护利用熔断器；过载保护利用热继电器；欠压、失压保护利用接触器1.电器有几种分类方式？都是按什么分类的？（5分）答：有三种分类方式。

分别为：1、按工作电压等级分类；2、按用途分类；3、按工作原理分类。

2. 断路器（也叫自动开关）它同时具有那些保护作用？（6分）答：具有欠压 ; 过载 ; 短路等保护作用。

3.FX系列有几条基本指令？几条辑运算指令？（3分）答：基本指令LD（取）、 LDI（取反）、 OUT （输出）4.FX系列有几条逻辑运算指令？（6分）答：辑运算指令AND （和）、ANI （和非）、OR （“或”）、 ORI （“或非”）、ANB （块“和”）、ORB （块“或”）电气控制和PLC使用测试试卷（2）一、填空题：1、三相异步电动机机主要由定子和转子组成。

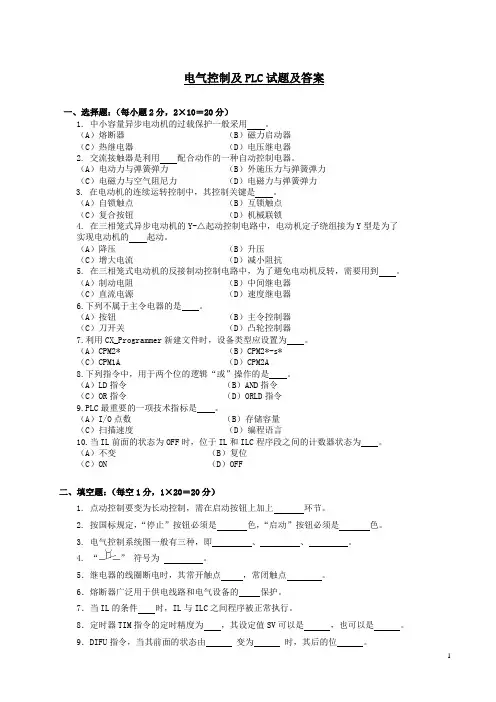

电气控制及PLC试题及答案一、选择题：（每小题2分，2×10＝20分）1. 中小容量异步电动机的过载保护一般采用。

（A）熔断器（B）磁力启动器（C）热继电器（D）电压继电器2. 交流接触器是利用配合动作的一种自动控制电器。

（A）电动力与弹簧弹力（B）外施压力与弹簧弹力（C）电磁力与空气阻尼力（D）电磁力与弹簧弹力3. 在电动机的连续运转控制中，其控制关键是。

（A）自锁触点（B）互锁触点（C）复合按钮（D）机械联锁4. 在三相笼式异步电动机的Y-△起动控制电路中，电动机定子绕组接为Y型是为了实现电动机的起动。

（A）降压（B）升压（C）增大电流（D）减小阻抗5. 在三相笼式电动机的反接制动控制电路中，为了避免电动机反转，需要用到。

（A）制动电阻（B）中间继电器（C）直流电源（D）速度继电器6.下列不属于主令电器的是。

（A）按钮（B）主令控制器（C）刀开关（D）凸轮控制器7.利用CX_Programmer新建文件时，设备类型应设置为。

（A）CPM2* （B）CPM2*-s*（C）CPM1A （D）CPM2A8.下列指令中，用于两个位的逻辑“或”操作的是。

（A）LD指令（B）AND指令（C）OR指令（D）ORLD指令9.PLC最重要的一项技术指标是。

（A）I/O点数（B）存储容量（C）扫描速度（D）编程语言10.当IL前面的状态为OFF时，位于IL和ILC程序段之间的计数器状态为。

（A）不变（B）复位（C）ON （D）OFF二、填空题：（每空1分，1×20＝20分）1. 点动控制要变为长动控制，需在启动按钮上加上环节。

2. 按国标规定，“停止”按钮必须是色，“启动”按钮必须是色。

3. 电气控制系统图一般有三种，即、、。

4. “”符号为。

5．继电器的线圈断电时，其常开触点，常闭触点。

6．熔断器广泛用于供电线路和电气设备的保护。

7．当IL的条件时，IL与ILC之间程序被正常执行。

8．定时器TIM指令的定时精度为，其设定值SV可以是，也可以是。

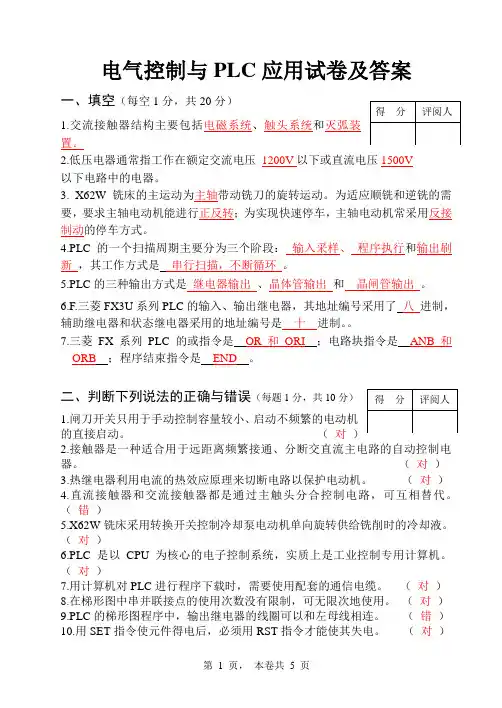

电气控制与PLC 应用试卷及答案一、填空（每空1分，共20分） 1.交流接触器结构主要包括电磁系统、触头系统和灭弧装置。

2.低压电器通常指工作在额定交流电压 1200V 以下或直流电压1500V 以下电路中的电器。

3. X62W 铣床的主运动为主轴带动铣刀的旋转运动。

为适应顺铣和逆铣的需要，要求主轴电动机能进行正反转；为实现快速停车，主轴电动机常采用反接制动的停车方式。

4.PLC 的一个扫描周期主要分为三个阶段： 输入采样、 程序执行和输出刷新 ，其工作方式是 串行扫描，不断循环 。

5.PLC 的三种输出方式是 继电器输出 、晶体管输出 和 晶闸管输出 。

6.F.三菱FX3U 系列PLC 的输入、输出继电器，其地址编号采用了 八 进制，辅助继电器和状态继电器采用的地址编号是 十 进制。

7.三菱FX 系列PLC 的或指令是 OR 和ORI ；电路块指令是 ANB 和ORB ；程序结束指令是 END 。

二、判断下列说法的正确与错误（每题1分，共10分） 1.闸刀开关只用于手动控制容量较小、启动不频繁的电动机的直接启动。

（ 对 ）2.接触器是一种适合用于远距离频繁接通、分断交直流主电路的自动控制电器。

（ 对 ）3.热继电器利用电流的热效应原理来切断电路以保护电动机。

（ 对 ）4.直流接触器和交流接触器都是通过主触头分合控制电路，可互相替代。

（ 错 ）5.X62W 铣床采用转换开关控制冷却泵电动机单向旋转供给铣削时的冷却液。

（ 对 ）6.PLC 是以CPU 为核心的电子控制系统，实质上是工业控制专用计算机。

（ 对 ）7.用计算机对PLC 进行程序下载时，需要使用配套的通信电缆。

（ 对 ）8.在梯形图中串并联接点的使用次数没有限制，可无限次地使用。

（ 对 ）9.PLC 的梯形图程序中，输出继电器的线圈可以和左母线相连。

（ 错 ）10.用SET 指令使元件得电后，必须用RST 指令才能使其失电。

电气控制与plc应用技术考试题及答案一、单项选择题（每题2分，共20分）1. PLC的全称是（）。

A. 可编程逻辑控制器B. 可编程逻辑计算机C. 可编程逻辑单元D. 可编程逻辑设备答案：A2. 电气控制中，用于实现顺序控制的器件是（）。

A. 继电器B. 接触器C. 定时器D. 计数器答案：A3. 在PLC中，用于存储程序的存储器是（）。

A. RAMB. ROMC. EPROMD. EEPROM答案：B4. PLC中，用于实现逻辑运算的指令是（）。

A. 算术指令B. 比较指令C. 逻辑指令D. 移位指令答案：C5. 电气控制中，用于实现过载保护的器件是（）。

A. 熔断器B. 断路器C. 热继电器D. 过载继电器答案：C6. PLC中，用于实现数据比较的指令是（）。

A. LDB. CMPC. MOVD. AND答案：B7. 电气控制中，用于实现短路保护的器件是（）。

A. 熔断器B. 断路器C. 热继电器D. 过载继电器答案：B8. PLC中，用于实现数据移动的指令是（）。

A. LDB. MOVC. ANDD. OR答案：B9. 电气控制中，用于实现电压控制的器件是（）。

A. 继电器B. 接触器C. 电压继电器D. 电流继电器答案：C10. PLC中，用于实现数据转换的指令是（）。

A. LDB. MOVC. SWAPD. AND答案：C二、多项选择题（每题3分，共15分）11. PLC的特点包括（）。

A. 高可靠性B. 易于编程C. 灵活性高D. 价格低廉答案：ABC12. 电气控制中，常用的控制元件包括（）。

A. 继电器B. 接触器C. 按钮D. 指示灯答案：ABCD13. PLC中，常用的数据类型包括（）。

A. 布尔型B. 整型C. 浮点型D. 字符串型答案：ABCD14. 电气控制中，用于实现速度控制的器件是（）。

A. 变频器B. 调速器C. 电机D. 变速器答案：AB15. PLC中，常用的编程语言包括（）。

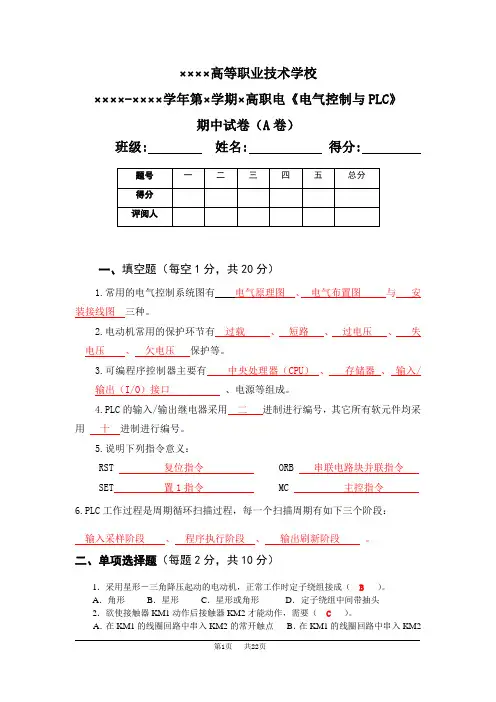

××××高等职业技术学校××××-××××学年第×学期×高职电《电气控制与PLC》期中试卷（A卷）班级: 姓名: 得分:一、填空题（每空1分，共20分）1.常用的电气控制系统图有电气原理图、电气布置图与安装接线图三种。

2.电动机常用的保护环节有过载、短路、过电压、失电压、欠电压保护等。

3.可编程序控制器主要有中央处理器（CPU）、存储器、输入/输出（I/O）接口、电源等组成。

4.PLC的输入/输出继电器采用二进制进行编号，其它所有软元件均采用十进制进行编号。

5.说明下列指令意义：RST复位指令 ORB 串联电路块并联指令SET置1指令MC 主控指令6.PLC工作过程是周期循环扫描过程，每一个扫描周期有如下三个阶段：输入采样阶段、程序执行阶段、输出刷新阶段。

二、单项选择题（每题2分，共10分）1．采用星形－三角降压起动的电动机，正常工作时定子绕组接成（B）。

A．角形B．星形C．星形或角形D．定子绕组中间带抽头2．欲使接触器KM1动作后接触器KM2才能动作，需要（ C）。

A．在KM1的线圈回路中串入KM2的常开触点B．在KM1的线圈回路中串入KM2的常闭触点 C ．在KM2的线圈回路中串入KM1的常开触点 D ．在KM2的线圈回路中串入KM1的常闭触点3.三相异步电动机Y- 降压起动时，其起动转矩是全压起动转矩的（ A ）倍。

A ．31 B ．31 C ．21D ．不能确定 4．下列哪个控制电路能正常工作( B )。

5.PLC 的工作方式是（ D ）。

A 、等待工作方式B 、中断工作方式C 、扫描工作方式D 、循环扫描工作方式三、判断题（要给出正确和错误的标志符号，如“√”或“×”，答案填在题干后面的括号内，每小题2分，共10分）1．安装图中，不画电器元件的实际外形图，而采用国家统一规定的电气图形符号。

电气控制PLC题库+答案一、单选题（共60题，每题1分，共60分）1.电磁调速异步电动机的基本结构形式分为______两大类。

A、整体式和独立式B、组合式和分立式C、组合式和整体式D、整体式和分立式正确答案：C2.接触器线圈工作电压与所控制电路电压____ 。

A、应—致B、接近C、大于D、小于正确答案：A3.步进电动机在“三相六拍”的通电方式时，定子的状态每改变一次，转子应该转过的角度是A、15°B、45°C、60°D、30°正确答案：A4.接触器上“NO”代表_____A、常闭B、常开C、线圈D、电源正确答案：B5.步进电动机的转速主要由下列的那个参数确定____A、输入电流量B、脉冲频率C、输入电压值D、脉冲宽度正确答案：B6.刀开关正确的安装方位在合闸后操作手柄向____A、右B、上C、下D、左正确答案：B7.符号RM10表示____ 熔断器。

A、有填料封闭管式B、螺旋式C、无填料封闭管式D、插入式正确答案：C8.直接启动用的闸刀开关的额定容量不小于电动机额定电流的____。

A、5B、3C、15D、10正确答案：B9.安装螺旋式熔断器时，熔断器______的接线端应装在上方，并与电源线连接。

A、动触点B、静触点C、下接线板D、上接线板正确答案：C10.数控机床的性能很大程度上取决于____的性能。

A、伺服系统B、位置检测系统C、计算机运算D、机械结构正确答案：A11.交流伺服电动机的实质是一台______感应电动机。

B、两相C、三相D、视需求而定正确答案：B12.数控系统RS232接口主要作用是_____A、断电保护B、与外部设备相连C、主轴接口D、驱动接口正确答案：B13.交—直—交变频器按调压方式可分为_____A、有环流与无环流B、正弦波与方波C、电压型与电流型D、PAM与PWM正确答案：D14.电气原理图依据通过的电流的大小分为____A、辅助电路和控制电路B、主电路和照明电路C、辅助电路和照明电路D、主电路和辅助电路正确答案：D15.低压电器按其在电气控制中的作用可以分为____A、控制类和保护类B、自动切换电器和非自动切换电器C、手动和自动D、低压配电电器和低压控制电器正确答案：A16.断电延时的时间继电器，当线圈通电时触头——动作。

电气控制与PLC试题及答案一.填空题1.电气设备图纸有电气原理图图、电气接线图图、电气元件布置图图。

2.长动与点动的主要区别是控制电器能否保持。

3.电气控制线路中最基本的控制环节为保护、辅助、连锁环节。

4.常用的短路保护元件是熔断器和短路保护器 ,常用的过载保护元件是自动保护开关。

5.交流接触器线圈不能串联联使用。

6.CPM1A中有 127 条指令,用户地址容量为 2k ,存储器形式有数据存储器、用户程序存储器和系统程序存储器 ,普通计时器的计时范围为 0～999.9s ,计数器的计数范围为0～9999 。

7.CPM1A开机后，必须先输入系统设置 ,键入操作顺序为机型、通讯协议、数据盘8.在绘制电气控制线路图纸时必须使用国家统一规定的文字符号和图像符号。

9.电气控制线路分为主电路、辅助电路和保护电路。

10.电气控制线路的全部触点都按初始状态绘出。

11.交流接触器结构上主要有线圈、触头和灭弧装置三部分。

12.一台4KW的三相交流异步电动机其额定电流为 12 安培,选择交流接触器的额定电流为20 安培,选择熔断器的额定电流为 20 安培。

13.C20P中有 256 个中间辅助继电器、 128 个断电保持继电器、 64 个计时/计数器,主机单元有 12 个输入点和 8 输出点。

14.可编程序控制器输出电路有三种形式,即半导体、可控硅、晶体管。

二.逻辑化简题写出下面电路的逻辑表达式，然后化简，画出化简后的电路。

解：Km=A+CB+C=AB+BC+AC+C=AB+C…….（5分）三.证明题证明下面两程序逻辑关系相等。

解：___________________________________1221J A B C J A B CJ A B C A B C J =++===++=四.判断题试问下列电路能否实现点动控制:1、×2、×3、×4、∨5、×6、∨五.改错题找出下面电路中的错误。

一、填空（每空1分，共20分）1.低压断路器用于线路和设备保护，其具有 过载保护 、 短路保护 、 欠压保护 等功能。

2.要实现电动机的多地控制，应把所有的启动按钮 并联 连接，所有的停机按钮 串联 连接。

3.电图一般有 电气原理图 、 电器元件布置图 和 电气安装接线图 。

4.笼型三相异步电动机全压起动控制线路中，短路保护利用 熔断器；过载保护利用 热继电器；，欠压和失压保护利用 接触器 。

5.PLC 硬件结构主要由 CPU 、存储器 、I/O 接口、通信接口和电源组成。

6.利用PLC 基本指令对梯形图编程时，通常按从左到右、自上而下的原则进行。

7.M8000作用是 运行监控 ；M8002是 初始化脉冲 ；INC 作用是 加1 。

8.PLC 中的两条步进指令是STL 和RET 。

二、判断下列说法的正确与错误（每题1分，共10分） 1.正反转控制用两个接触器实现，正反转接触器之间必须实现接触器常闭触头的联锁。

接触器联锁触头具有“常闭、串联”的特点。

（ 对 ）2.自锁控制能实现电动机的连续运行，接触器自锁触头具有“常开、并联”的特点。

（ 对 ）3.步进接点如同主控指令一样，将左母线移到步进接点右边。

所以，步进指令后必须使用“取”指令。

（ 对 ）4.PLC 的所有软元件都是采用十进制编号的，如输出继电器有Y0、Y1、Y2、Y3、Y4、Y5、Y6、Y7、Y8、Y9、Y10。

（ 错 ）5.实现同一控制任务的PLC 应用程序是唯一的。

（ 错 ）6..X62W 型万能铣床电气控制系统中冷却泵电动机只要求单向旋转。

（ 对 ）7.电气安装接线图与原理图不同，其中同一电器不同部分须画在一起。

（ 对 ）8.电气原理图中控制电路是从电源到电动机绕组的大电流通过的路径。

（ 错 ）9.1969年，美国数字设备公司首先研制成功第一台可编程控制器。

（ 对 ）10.X3U系列PLC支持结构文本编程语言。

（错）三、单项选择题（共20分）源上会发生的问题是（C）。

电气控制与plc系统考试试题及答案一、选择题（每题2分，共20分）1. PLC的全称是：A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算机D. 可编程逻辑电路答案：A2. PLC的工作原理基于：A. 循环扫描B. 顺序执行C. 并行执行D. 随机执行答案：A3. 下列哪个不是PLC的输入设备？A. 按钮B. 传感器C. 继电器D. 显示器答案：D4. PLC的输出设备通常包括：A. 继电器B. 接触器C. 显示器D. 所有以上答案：D5. PLC的编程语言不包括：A. 梯形图B. 语句列表C. 汇编语言D. 结构化文本答案：C6. PLC的扫描周期主要取决于：A. CPU的速度B. 程序的复杂性C. 输入/输出的数量D. 以上所有答案：D7. PLC的I/O地址分配通常由什么决定？A. 用户B. PLC型号C. 程序设计D. I/O模块答案：B8. PLC的自诊断功能主要用于：A. 检测外部设备B. 检测内部故障C. 检测程序错误D. 检测电源问题答案：B9. PLC的扩展模块通常用于：A. 增加输入/输出点B. 增加CPU处理能力C. 增加存储空间D. 增加通信功能答案：A10. PLC的通信协议不包括：A. ModbusB. ProfibusC. CANopenD. USB答案：D二、填空题（每题2分，共20分）1. PLC的输入/输出接口通常被标记为________和________。

答案：I/O2. PLC的CPU模块负责执行________和________。

答案：逻辑运算，数据处理3. PLC的编程软件通常提供________和________两种模式。

答案：编程，调试4. PLC的输出模块通常包括继电器、________和________。

答案：晶体管输出，晶闸管输出5. PLC的扫描周期包括________和________两个阶段。

答案：输入扫描，输出扫描6. PLC的通信协议用于实现设备之间的________和________。

电气控制与plc试题及答案电气控制与PLC试题及答案一、选择题1. PLC的全称是：A. 个人电脑B. 可编程逻辑控制器C. 功率控制单元D. 个人学习课程答案：B2. 下列哪个不是PLC的基本组成部分？A. 中央处理单元（CPU）B. 输入/输出模块C. 继电器D. 存储器答案：C3. PLC的编程语言不包括：A. 梯形图B. 指令列表C. 汇编语言D. 结构化文本答案：C二、填空题4. PLC的工作原理基于_______控制。

答案：继电器5. 一个典型的PLC系统由_______、输入/输出模块和电源模块组成。

答案：中央处理单元（CPU）三、判断题6. PLC的输入信号可以是数字信号也可以是模拟信号。

（）答案：√7. PLC的输出信号只能控制继电器。

（）答案：×四、简答题8. 简述PLC的三个基本功能。

答案：PLC的三个基本功能包括：逻辑控制、顺序控制和定时控制。

9. 描述PLC在工业自动化中的作用。

答案：PLC在工业自动化中起到核心控制作用，通过接收输入信号，经过CPU处理后，输出控制信号，实现对机械设备的精确控制和管理。

五、计算题10. 假设一个PLC的扫描周期为10ms，计算在1分钟内该PLC可以执行多少次扫描。

答案：1分钟=60000ms，60000ms / 10ms = 6000次。

六、论述题11. 论述PLC在现代工业生产中的重要性。

答案：PLC在现代工业生产中具有极高的重要性。

它不仅提高了生产效率，降低了人工成本，还通过精确控制提高了产品质量。

此外，PLC的灵活性和可编程性使得生产线可以根据需求快速调整，适应多变的生产环境。

七、案例分析题12. 某工厂使用PLC控制生产线，当输入信号异常时，PLC应该如何响应？答案：当输入信号异常时，PLC应该首先检测到异常信号，然后根据预设的程序进行故障诊断。

如果故障可以自动排除，PLC将执行相应的程序来恢复正常工作；如果故障无法自动排除，PLC应该发出警报信号，通知操作人员进行检查和维修。

电气控制与PLC理论考试试卷（4）一、填空（每空0.5分，共30分）1．低压电器是指工作电压在_______或_______以下的各种电器。

2．接触器按其主触头通过电流的种类，可分为_____________和__________。

3．继电接触器控制电路是由各种___________、___________、_________、__________、__________等元件组成，实现对电力拖动系统的起动、调速、制动、反向等的控制和保护，以满足对生产工艺对电力拖动控制的要求。

4．热继电器是利用_______________________原理来工作的保护电器，它在电路中主要用作是对三相异步电动机起______________作用。

5．速度继电器主要用作________________________控制。

6．时间继电器是指_____________________________________________一种控制电器。

7．机床电气控制系统是由许多电气元件按照一定要求联接而成，实现对机床的电气自动控制。

为了便于对控制系统进行设计、分析研究、安装调试、使用和维护，需要将电气元件及其相互联接，用国家规定的_______、_______和________图形表示出来。

这种图就是电气控制系统图。

电气控制系统图一般有三种：___________、______________、_________________ 。

8．在机床电气控制系统中，短路保护用_________________元件；过载保护用________________元件；过电流保护用__________________________元件。

9．PLC的每一个扫描过程分为三个阶段，分别是：、和。

10．机床中最常见的降压起动方法有、和自耦变压器（补偿器）降压启动三种。

11．可编程控制器是一种数字运算的电子系统，专为环境下应用而设计。

它用可编程的存储器，用来在内部存储执行、、、和算术运算等操作的指令，并通过数字式、模拟式的输入和输出，控制各种类型的机械或生产过程。

《电气控制与P L C》试题(一)一、填空题（每空1 分，共20分）1、常用的主令电器有__________和____________等。

2、交流接触器的灭弧一般采用___电动力吹弧___________、____栅片灭弧________和___磁吹灭弧___________等，直流接触器采用__________灭弧的方式。

3、三相笼型异步电动机常用的降压起动方法有_____反接制动_______、________________和___能耗制动____________等。

4、桥式起重机中实现电动机短路保护，通常采用______________。

5、为使变速时齿轮易于啮合，X62W铣床中设置了________________控制线路。

6、PLC是通过一种周期扫描工作方式来完成控制的，每个周期主要包括___________、_____________、____________三个阶段。

7、说明下列指令意义。

MC 主控指令 ORB RET LDMPS RST二、选择题（每题2 分，共20 分）1、由于电弧的存在，将导致_______。

A、电路的分断时间缩短；B、电路的分断时间加长；C、电路的分断时间不变；D、分断能力不变。

2、在控制线路中，如果两个动合触点串联，则它们是_________关系。

A、或逻辑；B、与逻辑；C、非逻辑；D、与非逻辑。

3、下列软元件中，属于字、位混合的元件是______。

A、X；B、M；C、T ；D、Y。

4、操作数K3Y0表示________。

A、Y0~Y12组成3个4位组；B、Y0~Y12组成4个3位组；C、Y0~Y13组成3个4位组；D、Y0~Y13组成4个3位组。

5、下列指令使用正确的是_____。

A、OUT X0；B、MC M100；C、SET Y0；D、OUT T06、下列电器中不能实现短路保护的是_________。

A.熔断器；B.过电流继电器；C.热继电器；D.低压断路器7、对于接触器触点过热原因不正确的说法是_______。

电气控制与P L C试题含答案A卷一、概念题每小题2分,共30分1．解释：1低压电器：指用于交流50Hz60Hz、额定电压1200V以下或直流额定电压1500V 以下的在电路内起电能分配、通断、保护、控制、调节或检测作用的电器;2接触器：指用于远距离频繁接通和分断交直流主回路及大容量用电回路的一种低压控制电器;3继电器：指用于接通和分断交直流小容量控制电路,在控制、保护电路中起信号转换作用的一种低压控制电器;4常开动合触点与常闭动断触点：在原始状态时吸引线圈未通电时断开,线圈通电后闭合的触点是常开动合触点；在原始状态时吸引线圈未通电时闭合,线圈通电后断开的触点是常闭动断触点;5电气控制线路中的自锁与互锁：依靠接触器自身辅助触头来保持接触器线圈通电的现象称为自锁；接触器彼此之间具有相互制约的控制关系称为互锁,即把一个接触器的辅助常闭触头串接在另一个接触器线圈的回路中;6电气控制线路中有哪些常用的保护环节电气控制线路中常用的保护环节有短路保护、过电流保护、过载保护或热保护、欠电压与零电流保护和弱磁保护;7PLC：是可编程序控制器的简称和缩写;早期可编程序逻辑控制器Programmable Logic Controller的缩写为PLC,此后不断发展,有关权威组织正式命名为可编程序控制器Programmable Controller,其缩写本应为PC,但与个人计算机Personal Computer缩写相同,为避免混淆,可编程序控制器仍使用PLC缩写;8写出国际电工委员会IEC1994年5月公布的IEC61131-3可编程序控制器语言标准中5种编程语言,并译注英语及其缩写;梯形图Ladder Diagram, LAD、语句表Statement List, STL、功能块图Function Block Diagram, FBD、顺序功能表图Sequential Function Chart, SFC、结构文本Structured Test, ST;9写出S7-200PLC编程元件对应于CPU的存储区I、Q、V、M、S、SM、L、T、C、AI、AQ、AC、HC的含义;I：输入映像寄存器；Q：输出映像寄存器；V：变量寄存器；M：内部标志位寄存器；S：顺序控制继电器存储器；SM：特殊标志位存储器；L：局部存储器；T：定时器存储器；C：计数器存储器；AI：模拟量输入映像寄存器；AQ：模拟量输出映像寄存器；AC：累加器；HC：高速计数器;10）说明ALD、OLD、LPS、LRD、LPP、LDS的逻辑堆栈指令的意义;ALD：栈装载与,电路块串联连接；OLD：栈装载或,电路块并联连接；LPS：逻辑入栈；LRD：逻辑读栈；LPP：逻辑出栈；LDS：装载堆栈;2．填空1常用的电气控制系统图有电气原理图、电器布置图和安装接线图三种;2S7-200系列PLC有CPU221、CPU222、CPU224、CPU224XP、CPU226五种CPU模块,最多可扩展到7个扩展模块;3S7-200PLC的程序有主程序、子程序和中断程序三种;4PLC的周期扫描工作模式系统在初始化后,其循环扫描过程有RUN和STOP两种模式:,请在图1-1空格中由上而下填写出扫描过程的内容;RUN模式STOP模式图1-1 PLC循环扫描过程5填写表1-1中指令的名称和功能表1-1 填写指令的名称和功能二、分析题每题2 分,共20 分根据给出的X62W卧式万能铣床电气控制原理图见图2-1,对以下4点进行电气控制线路分析;每小题5分,共20分1主电动机M1的起-转-停控制主电动机由KM3控制;为方便操作,主轴电动机的起停按钮各有两个,可在两处中的任一处进行操作;起动前,先将换向开关SA5旋转到所需旋转方向,然后按下起动按钮SB1或SB2,接触器KM3线圈通电并自锁,主轴电动机M1起动;热继电器FR1的动断触点串接于KM3控制电路中作过载保护;在主电动机达到一定转速时,速度继电主轴电动机制动时,按下停止按钮SB3或SB4,其动断触点断开,切断KM3电源,主轴电动机M1的电源被切断,因为惯性,M1会继续旋转;SB3或SB4的动合触点接通,使接触器KM2线圈通电,M1反接制动,直至转速降低至速度继电器KS的动合触点断开,反接制动停止;在速度继电器触点断开前,不应松开按钮SB3或SB4,以保证在整个停车过程中进行反接制动;2工作台横向前、后和升降上、下进给运动的控制先将工作台转换开关SA1扳在断开位置,这时SA1-1和SA1-3接通;工作台的横向和升降控制是通过十字复式操作手柄进行的,该手柄有上、下、前、后和中间零位共5个位置;在扳动手柄时,通过联动机构将控制运动方向的机械离合器合上,并压下相应行程开关SQ3向下、向前或SQ4向上、向后;比如欲使工作台向上运动,将手柄扳到向上位置,压下SQ4,接触器KM5线圈通电,M2电动机反转,工作台向上运动, 工作台上、下、前、后运动的终端限位,是利用固定在床身上的挡铁撞击手柄,使其回复到中间零位加以实现的;3工作台纵向左、右`运动的控制首先将工作台转换开关SA1扳到断开位置,然后通过纵向操作手柄控制工作台的纵向运动;该手柄有左、右、中间3个位置,扳动手柄时,一方面合上纵向进给机械离合器同时压下行程开关SQ1向右或SQ2向左;比如欲使工作台向右运动,将手柄扳到向右位置,SQ1被压下,接触器KM4线圈通电,进给电动机M2正转,工作台向右移动;停止运动时,只要将手柄扳回中间位置即可;工作台向左、右运动的终端限位,也是利用床身上的挡铁撞动手柄使其回到中间位置实现的;4 工作台快速移动的控制工作台上述6个方向的快速移动也是由M2拖动的,通过上述两个操作手柄和快速移动按钮SB5和SB6实现控制;当按下SB5或SB6时,接触器KM6线圈通电,快速进给电磁铁YA线圈接通电源,通过机械机构将快速离合器挂上,实现快速进给;由于KM6线圈控制电路中没有自锁,所以快速进给为点动工作,松开按钮,仍以原进给速度工作;KS KSKS图2-1 X62W卧式万能铣床电气控制原理图三、设计题共20 分1、由语句表画梯形图;5分2、将图3-3的梯形图转换为对应的语句表;5分图3-3 梯形图3、图3-4是一个三相一部电动机正反转控制的主电路和继电器控制电路图,其中KM1和KM2是分别控制正传和反转的交流接触器,FR是热继电器,SB2是右行启动按钮,SB3是左行启动按钮,启动后要求小车在左限位开关SQ1和右限位开关SQ2之间不停地自动循环往复,直至按下SB1停止;今要求用PLC控制,请设计其外部接线图和梯形图;10分图3-4 小车自动往复运动的继电器控制电路图图3-5 梯形图四、综合题共30分三相感应电动Y-△降压启动控制电路如图4-1所示,请按下列要求将其设计为PLC 控制;图4-11根据降压启动的控制要求和Y-△降压启动控制电路的工作原理,分析电路工作过程;6分2根据给出的输入/输出设备及PLC的I/O配置见表2,设计PLC借接口,画出I/O 接线图;6分表4-1 输入输出设备及PLC的I/O配置输入设备输入继电器输出设备输出继电器名称代号名称代号启动按钮SB1主接触器KM1停止按钮SB2 △接触器KM2热继电器FR Y 接触器KM33将控制电路原理图转换成梯形图,并按照梯形图语言中的语法规则简化和修改梯形图;12分4结合电器元件和编程元件的交互作用和动作顺序,描述PLC 控制的电路工作过程;6分解答 1该控制电路工作过程如下：KM 1得电按SB 1→ KM 3得电 KM 3失电 KT 得电→延时→延时时间到→ KM 2得电 → KM 1仍得电→2PLC 的I/O 接线图图4-2 PLC 的I/O 接线图说明：由于KM 2和KM 3绝不能同时得电,一旦接触器出现故障,只有程序上的互锁是不够的,因此在硬件接线上必须增加互锁;3梯形图Y 启动△运行首先将控制电路直接转换成下图所示的梯形图;图4-3 直接转换的梯形图根据梯形图编程规则简化和修改直接转换的梯形图;为了简化电路,当多个线圈都受某一串/并联电路控制时,可在梯形图中设置受电路控制的存储器的位,如图4-4中的;出于更加安全的考虑,防止接触器KM 3尚未完全释放时KM 2就吸合而造成电源短路事故,图4-4中设置定时器T38,在完成Y 型接法启动后再经过的延时,才以△型接法正常运行;SB 2 FR SB 1T37T37 停止保护启动 自锁图4-4 修改改进后的梯形图4电路的工作过程◎5闭合,自锁1T38T372 345KM 1接通电源Y 启动延时KM 3 将电动机定子绕组连接成Y 型Y-△转换延时防止电源短路锁定时KM 2电气控制与P L C试题B卷一、填空题每空1 分,共20分1、低压电器按操作方式可分为_____________和____________;2、电气控制系统中常用的保护环节有_______、_______、_______和弱磁保护等;3、电气控制系统图主要有：__________、____________和电气安装接线图等;4、笼型异步电动机常用的电气制动方式有_____________和__________;5、PLC采用的工作方式,一个扫描周期主要可分为、及三个阶段;6、串联触点较多的电路应编在梯形图的_________,并联触点多的电路应放在梯形图的_________;7、PLC主控继电器指令是_____________,主控继电器结束指令是________;8 、PLC的硬件主要由、和三部分组成;二、选择题每题2 分,共20 分1、.电压继电器的线圈与电流继电器的线圈相比,具有的特点是_______;A、电压继电器的线圈与被测电路串联；B、电压继电器的线圈匝数多、导线细、电阻大；C、电压继电器的线圈匝数少、导线粗、电阻小；D、电压继电器的线圈工作时无电流 ;2、在控制线路中,如果两个动合触点并联,则它们是________关系;A、与逻辑；B、或逻辑；C、非逻辑；D、与非逻辑;3、三相异步电动机既不增加起动设备,又能适当增加起动转矩的一种降压起动方法是____________;A、定子串电阻降压起动；B、定子串自耦变压器降压起动；C、星-三角降压起动；D、.延边三角形降压起动 ;4、对于接触器线圈过热或烧毁原因不正确的说法是_________;A、线圈匝间短路；B、电源电压低；C、短路环断裂；D、操作频繁 ;5、三相笼型异步电动机能耗制动是将正在运转的电动机从交流电源上切除后,__________;A、在定子绕组中串入电阻；B、在定子绕组中通入直流电流；C、重新接入反相序电源；D、以上说法都不正确;6、低压断路器________;A、有短路保护,有过载保护；B、有短路保护,无过载保护；C、无短路保护,有过载保护；D、无短路保护,无过载保护;7、在一系列的STL指令的最后,必须要写入的指令是;A、RSTB、PLFC、RETD、STL8、下列功能指令中,表示连续执行的指令是;A、ZCPPB、CMPC、MOVPD、DMOVP9、下列软元件中,属于字、位混合的元件是;A、XB、TC、YD、M10、下列软元件中,属于特殊辅助继电器的元件是;A、M0B、Y2C、S30D、M8012三、简答题每小题6 分,共30 分1、.如图一所示,YA 为电感量较大的电磁铁线圈,K为电感量较小的继电器线圈,请问该电路连接是否正确为什么如果不正确应如何改正2、电动机可逆运转电路中,已采用了按钮的机械互锁,为什么还要采用电气互锁当出现接触器互锁触点接错,电路将发生什么现象3、由梯形图转换为指令表;4、由指令表画梯形图;LD X0ANI X1LD X3ORI X4AND X5ORBOUT Y0END5、已知控制电路的梯形图如下,试根据输入X0波形图,画出输出波形图输出继电器初始状态为OFF;X0四、设计题每题15分,共30分1、某生产机械要求由M1、M2两台电动机拖动,M2能在M1启动一段时间后自行起动,但M1、M2可单独控制起动和停止;2、.试用PLC实现对一台电动机的正反转控制;控制要求为：首先电动机正转起动,3秒后自动反转,反转2秒后自动又回到正转,如此循环；可以随时停车;要求：①写出I/O 分配表；②画出梯形图;。

电气控制与plc试题及答案一、单项选择题（每题2分，共20分）1. PLC的全称是：A. 可编程逻辑控制器B. 可编程控制器C. 可编程逻辑处理器D. 可编程逻辑单元答案：A2. 下列哪个不是PLC的特点？A. 高可靠性B. 可编程C. 体积大D. 易于维护答案：C3. PLC的编程语言不包括以下哪种？A. 梯形图B. 指令表C. 功能块图D. 汇编语言答案：D4. PLC的输入/输出接口通常采用什么方式连接？A. 并行B. 串行C. 无线D. 光纤答案：B5. PLC的扫描周期主要受以下哪个因素影响？A. CPU速度B. 程序复杂度C. 电源电压D. 温度答案：B6. PLC的输出接口通常连接的是：A. 传感器B. 执行器C. 显示器D. 存储器答案：B7. PLC的输入接口通常连接的是：A. 传感器B. 执行器C. 显示器D. 存储器答案：A8. PLC的编程软件通常不包括以下哪种功能？A. 编程B. 调试C. 编译D. 打印答案：D9. PLC的输出接口可以输出的信号类型是：A. 模拟信号B. 数字信号C. 光信号D. 声音信号答案：B10. PLC的输入接口可以接收的信号类型是：A. 模拟信号B. 数字信号C. 光信号D. 声音信号答案：B二、多项选择题（每题3分，共15分）1. PLC的输入接口可以接收的信号类型包括：A. 开关信号B. 模拟信号C. 脉冲信号D. 交流电压信号答案：ABC2. PLC的输出接口可以控制的设备包括：A. 继电器B. 电磁阀C. 伺服电机D. 传感器答案：ABC3. PLC的编程语言包括：A. 梯形图B. 指令表C. 功能块图D. 汇编语言答案：ABC4. PLC在工业自动化中的作用包括：A. 控制逻辑B. 过程控制C. 数据处理D. 通信答案：ABCD5. PLC的抗干扰措施包括：A. 屏蔽B. 接地C. 隔离D. 滤波答案：ABCD三、判断题（每题2分，共10分）1. PLC的输入/输出接口可以互换使用。

测试题1. 下列低压电器中可以实现过载保护的有①④①热继电器②速度继电器③接触器④低压断路器⑤时间继电器2. 在三相笼式电动机的正反转控制电路中,为了避免主电路的电源两相短路采取的措施是②①自锁②互锁③接触器④热继电器3. 在三相笼式异步电动机的Y-△起动控制电路中,电动机定子绕组接为Y型是为了实现电动机的①起动;①降压②升压③增大电流④减小阻抗4. 在电动机的连续运转控制中,其控制关键是①的应用;①自锁触点②互锁触点③复合按钮④机械联锁5．以下哪些设备可以作为PLC的输入设备①③①限位开关②接触器的线圈③按钮④指示灯6.右图为三相笼式异步电动机的正反转控制电路,用文字说明指出图中的错误;主电路没有短路保护——Q与KM1之间需增设熔断器FU；电动机不能反转——KM2与FR之间的连线任意调换两相;没有电气互锁,会引起电源短路——KM1线圈前串联KM2常闭辅助触点,KM2线圈前串联KM1常闭辅助触点;不能实现过载保护——KM1、KM2线圈后应串联FR的常闭触点练习题以下为一些机床基本控制电路原理图,若将其改为PLC控制,试画出相应的控制电路输入输出接线图、梯形图及对应的指令程序;1、两台电动机顺序起动联锁控制电路两台电动机顺序起动联锁控制线路2.自动限位控制电路自动限位控制电路自动限位控制电路3.电动机Y-Δ减压起动控制电路电动机Y -Δ降压起动自动控制电路电动机Y -Δ降压起动自动控制电路4 .自动循环控制自动循环控制电路自动循环控制电路用按钮、继电器、灯泡等设计一个三位抢答器控制电路;KA1HL1KA2HL2KA3HL35.能耗制动控制带变压器的桥式整流能耗制动自动控制电路。
