电气控制PLC考试题（附参考答案）一、单选题（共50题，每题1分，共50分）1、主电路一般画在辅助电路的______,复杂的系统则分图绘制。
A、左侧或上面B、右侧C、左侧D、上面正确答案：A2、变频器与电动机之间一般____接入接触器。
A、未知B、不允许C、允许D、不限正确答案：B3、热继电器的常闭触点一般用于______。
A、主电路中B、照明电路中C、控制电路中D、电源电路中正确答案：C4、自锁触点可以————。
A、点动B、正反转C、时间及电控D、保持接触器线圈通电正确答案：D5、异步电动机的全压直接启动时，启动电流可达到额定电流的______倍。
A、4-7B、20C、1D、30正确答案：A6、--380V的线路，其负载计算电流为120A，尖峰电流为400A，应选择—__型的自动空气开关。
A、C: DW 10-200／3B、C: DW 10-400／3C、C: DW 10-600／3D、C: DW 10-800／3正确答案：C7、接触器励磁线圈____接于电路中。
A、都可以B、串联C、串并联D、并联正确答案：B8、______是熔断器在额定电压下所能断开的最大短路电流。
A、整定电流B、额定电流C、极限分断电流D、工作电流正确答案：C9、数控机床交流主轴驱动系统有_____和数字式2种型式。
A、电流B、模拟C、变频D、电压正确答案：B10、热继电器是一种____保护电器。
A、过流B、过载C、断路D、接地正确答案：B11、数控机床进给伺服系统的负载不大，加工精度不高时，可采用____控制。
A、全闭环B、半闭环C、开环D、以上3种均可正确答案：C12、在数控机床的强电电路中加入热继电器的作用，主要有什么作用A、断电保护B、漏电保护C、过载保护D、失电保护正确答案：C13、下列哪个不属于保护类电器______A、熔断器B、按钮开关C、热继电器D、过电流继电器正确答案：B14、改变三相异步电动机转向的方法是____A、改变电源电压B、改变电源频率C、改变定子绕组中电流的相序D、改变输入电流正确答案：C15、行程开关在控制线路中可作。
电气控制与plc试题及答案一、选择题1. PLC的全称是：A. 可编程逻辑控制器B. 电源逻辑控制器C. 个人逻辑控制器D. 电力逻辑控制器2. 下列哪个不是PLC的基本组成部分？A. 输入/输出模块B. 中央处理单元C. 电源模块D. 显示器3. PLC的编程语言通常不包括：A. 梯形图B. 指令列表C. 功能块图D. 汇编语言4. PLC的扫描周期主要受以下哪个因素的影响？A. 输入/输出响应速度B. 程序复杂度C. 电源电压D. 外部干扰二、判断题1. PLC的输入/输出模块可以直接连接到电机和传感器上。
(正确/错误)2. PLC的程序存储在非易失性存储器中，断电后不会丢失。
(正确/错误)3. PLC的中央处理单元（CPU）不负责执行用户编写的程序。
(正确/错误)4. PLC的扫描周期越短，系统的实时性越好。
(正确/错误)三、简答题1. 简述PLC在工业自动化中的作用。
2. 描述PLC的基本工作原理。
四、编程题编写一个PLC程序，实现以下控制逻辑：- 当启动按钮被按下时，电机开始运行。
- 当停止按钮被按下时，电机停止运行。
- 如果过载保护开关被触发，电机也会停止运行。
答案一、选择题1. A. 可编程逻辑控制器2. D. 显示器3. D. 汇编语言4. B. 程序复杂度二、判断题1. 错误（PLC的输入/输出模块需要通过适当的接口连接到电机和传感器）2. 正确3. 错误（中央处理单元是执行用户编写程序的核心部件）4. 正确三、简答题1. PLC在工业自动化中的作用：PLC作为工业自动化的核心控制设备，能够实现对机器和生产过程的精确控制。
它通过接收传感器信号，执行用户编写的控制程序，控制输出设备（如电机、阀门等）的动作，从而实现自动化生产。
PLC具有高度的可靠性、灵活性和易编程性，是现代工业自动化不可或缺的一部分。
2. PLC的基本工作原理：PLC通过扫描输入信号，执行用户编写的控制程序，然后输出控制信号来驱动机器或设备。
电气控制PLC题库（附参考答案）一、单选题（共60题，每题1分，共60分）1.符号KT表示A、电流继电器B、电压继电器C、时间继电器D、中间继电器正确答案：C2.FANUC 0i系统中JD1A接口表示______A、电池B、报警灯C、编码器接口D、I/O LINK接口正确答案：D3.直接启动用的闸刀开关的额定容量不小于电动机额定电流的____。
A、3B、5C、15D、10正确答案：A4.FANUC 0i数控装置由_____和I/O两个模块组成。
A、控制软件B、管理软件C、主板D、加工软件正确答案：C5.某装有自动空气开关的低压供电支路突然停电，当电源恢复时，该支路仍无电压输出，其原因是_____A、过载B、断路C、自动开关装有失压脱扣器而跳闸D、熔断器熔断正确答案：C6.电压继电器作欠压保护时，其电压—般为额定电压的____ 倍时，电压继电器动作。
A、7B、0.4-0.7C、1D、1.5正确答案：B7.低压电器按其在电气控制中的作用可以分为____A、控制类和保护类B、自动切换电器和非自动切换电器C、低压配电电器和低压控制电器D、手动和自动正确答案：A8.电磁调速异步电动机的基本结构形式分为______两大类。
A、组合式和整体式B、组合式和分立式C、整体式和分立式D、整体式和独立式正确答案：A9.数控装置的_____包括输入、I/O处理、显示、诊断等。
A、管理软件B、编程软件C、控制软件D、加工软件正确答案：A10.用两只交流接触器控制电动机的正反转控制电路，为防止电源短路，必须实现____控制A、时间B、自锁D、互锁正确答案：D11.数控机床主轴用三相交流电动机驱动时采取____方式最佳。
A、变级和调压B、调频C、调频和调压D、调频和变级正确答案：C12.HH4-15／2型号的刀开关，其中数字“15”是表示——。
A、设计序号B、额定电流C、极数D、额定电压正确答案：B13.下列对步进电动机各项性能描述中错误的有____A、步进电动机的工作频率是指步进电动机起动后，能不失步工作的最大频率B、步进电机能带动的最大转矩比最大静转矩小C、步进电动机的最大静转矩与电流的平方成正比D、步进电动机的的启动频率是指在一定的负载下不失步工作的最大频率正确答案：C14.下列哪个不属于保护类电器______A、熔断器B、按钮开关C、热继电器D、过电流继电器正确答案：B15.异步电动机的全压直接启动时，启动电流可达到额定电流的______倍。
电气控制与plc考试题及答案一、单项选择题（每题2分，共20分）1. PLC的全称是（）。
A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算器D. 可编程逻辑控制板答案：A2. 电气控制系统中，PLC的输入/输出接口通常采用（）。
A. 继电器B. 晶体管C. 可控硅D. 双向可控硅答案：B3. 在PLC编程中，以下哪个不是常用的编程语言？（）A. 梯形图B. 语句表C. 功能块图D. 流程图答案：D4. PLC的扫描周期主要受（）影响。
A. 程序复杂度B. 外部输入/输出数量C. CPU处理速度D. 所有以上因素答案：D5. 电气控制中，三相异步电动机的启动方式有直接启动和（）。
A. 星-三角启动B. 变频启动C. 软启动D. 所有以上方式答案：D6. PLC的输出接口通常采用（）形式。
A. 开路集电极B. 推挽输出C. 差分输出D. 共模抑制答案：A7. 在PLC的梯形图中，常闭触点通常用（）表示。
A. 常开符号B. 常闭符号C. 常开符号加横线D. 常闭符号加横线答案：D8. PLC的存储器中，用户程序存储在（）中。
A. RAMB. ROMC. EPROMD. EEPROM答案：A9. PLC的输入滤波器的作用是（）。
A. 滤除高频干扰B. 滤除低频干扰C. 滤除所有干扰D. 滤除直流干扰答案：A10. PLC的输出模块中，晶体管输出适用于（）负载。
A. 交流B. 直流C. 感性D. 容性答案：B二、多项选择题（每题3分，共15分）1. PLC的特点包括（）。
A. 高可靠性B. 易于编程C. 灵活性高D. 价格低廉答案：ABC2. PLC在电气控制系统中的应用包括（）。
A. 电机控制B. 过程控制C. 数据处理D. 通信联网答案：ABCD3. PLC的输入设备可以是（）。
A. 按钮B. 接近开关C. 光电传感器D. 继电器答案：ABC4. PLC的输出设备可以是（）。
A. 接触器B. 指示灯C. 电磁阀D. 变频器答案：ABCD5. PLC的编程软件通常具备的功能有（）。

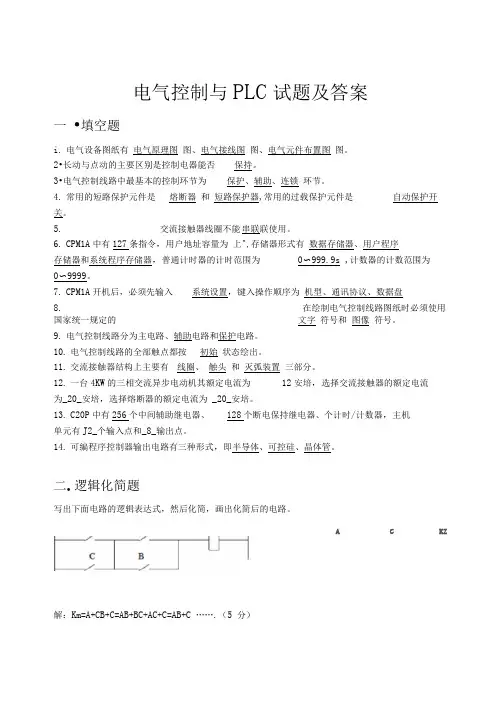

电气控制与PLC试题及答案一•填空题i.电气设备图纸有电气原理图图、电气接线图图、电气元件布置图图。
2•长动与点动的主要区别是控制电器能否保持。
3•电气控制线路中最基本的控制环节为保护、辅助、连锁环节。
4.常用的短路保护元件是熔断器和短路保护器,常用的过载保护元件是自动保护开关。
5.交流接触器线圈不能串联联使用。
6.CPM1A中有127条指令，用户地址容量为上^,存储器形式有数据存储器、用户程序存储器和系统程序存储器，普通计时器的计时范围为0〜999.9s ,计数器的计数范围为0〜9999。
7.CPM1A开机后，必须先输入系统设置，键入操作顺序为机型、通讯协议、数据盘8.在绘制电气控制线路图纸时必须使用国家统一规定的文字符号和图像符号。
9.电气控制线路分为主电路、辅助电路和保护电路。
10.电气控制线路的全部触点都按初始状态绘出。
11.交流接触器结构上主要有线圈、触头和灭弧装置三部分。
12.一台4KW的三相交流异步电动机其额定电流为12安培，选择交流接触器的额定电流为_20_安培，选择熔断器的额定电流为_20_安培。
13.C20P中有256个中间辅助继电器、128个断电保持继电器、个计时/计数器，主机单元有J2_个输入点和_8_输出点。
14.可编程序控制器输出电路有三种形式，即半导体、可控硅、晶体管。
二.逻辑化简题写出下面电路的逻辑表达式，然后化简，画出化简后的电路。
A C KZ解：Km=A+CB+C=AB+BC+AC+C=AB+C …….（5 分）证明下面两程序逻辑关系相等。
AT 卜Tg Td解：J1 A B CJ2 ~A~B~C J2 ABC A B C J1四判断题试问下列电路能否实现点动控制•证明题____________________________________1>X 2、X 3、X 4、V 5、X 6、v五•改错题找出下面电路中的错误。
解：1布线不合理，采用水平布线，电源进线水平，控制线路垂直布线;12[]n-i SBJIKAIL-I□-2、 热继电器连接在定子进线上；3、 没有停止按钮，串联在控制线路中;4、 没有连锁保护；六•问答题1、下图为报警闪光灯电路，当发生故障时事故继电器 KA 的常开触点闭合，信号灯L 发出闪 光信号。
电气控制与plc考试题目和答案一、单项选择题（每题2分，共20分）1. 电气控制中，用于实现顺序控制的电器元件是（）。
A. 接触器B. 继电器C. 行程开关D. 按钮答案：B2. PLC的全称是（）。
A. 可编程逻辑控制器B. 可编程控制器C. 可编程逻辑处理器D. 可编程控制单元答案：A3. 在PLC中，用于存储程序的存储器是（）。
A. RAMB. EPROMC. ROMD. EEPROM答案：B4. 电气控制线路中，用于实现过载保护的电器元件是（）。
A. 熔断器B. 断路器C. 接触器D. 继电器答案：A5. PLC中，用于实现定时功能的指令是（）。
A. LDB. ANDC. TOND. OR答案：C6. 电气控制线路中，用于实现短路保护的电器元件是（）。
A. 熔断器B. 断路器C. 接触器D. 继电器答案：B7. PLC中，用于实现计数功能的指令是（）。
A. LDC. CTUD. OR答案：C8. 电气控制线路中，用于实现欠压保护的电器元件是（）。
A. 熔断器B. 断路器C. 接触器D. 继电器答案：C9. PLC中，用于实现数据比较功能的指令是（）。
A. LDB. CMPC. AND答案：B10. 电气控制线路中，用于实现过电压保护的电器元件是（）。
A. 熔断器B. 断路器C. 接触器D. 继电器答案：D二、多项选择题（每题3分，共15分）1. 电气控制中，可以实现正反转控制的电器元件包括（）。
A. 接触器B. 继电器C. 按钮D. 行程开关答案：A, B, C2. PLC中，常用的数据类型包括（）。
A. 布尔型B. 整型C. 实型D. 字符串型答案：A, B, C, D3. 电气控制线路中，可以实现星-三角启动的电器元件包括（）。
A. 接触器B. 继电器C. 按钮D. 定时器答案：A, B, D4. PLC中，常用的编程语言包括（）。
A. 梯形图B. 指令列表C. 功能块图D. 结构化文本答案：A, B, C, D5. 电气控制线路中，可以实现点动控制的电器元件包括（）。

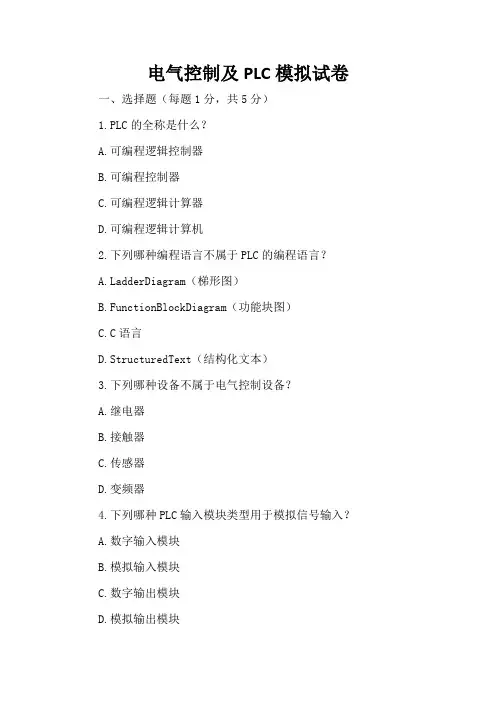

电气控制及PLC模拟试卷一、选择题（每题1分，共5分）1.PLC的全称是什么？A.可编程逻辑控制器B.可编程控制器C.可编程逻辑计算器D.可编程逻辑计算机2.下列哪种编程语言不属于PLC的编程语言？dderDiagram（梯形图）B.FunctionBlockDiagram（功能块图）C.C语言D.StructuredText（结构化文本）3.下列哪种设备不属于电气控制设备？A.继电器B.接触器C.传感器D.变频器4.下列哪种PLC输入模块类型用于模拟信号输入？A.数字输入模块B.模拟输入模块C.数字输出模块D.模拟输出模块5.下列哪种编程语言在PLC中应用最广泛？dderDiagram（梯形图）B.FunctionBlockDiagram（功能块图）C.StructuredText（结构化文本）D.SequentialFunctionChart（顺序功能图）二、判断题（每题1分，共5分）1.PLC是一种通用的工业控制计算机。
（）2.继电器在PLC控制系统中主要用于实现逻辑控制功能。
（）3.电气控制及PLC技术只能应用于工业生产领域。
（）4.在PLC控制系统中，输入模块和输出模块可以互换使用。
（）5.PLC编程语言中，LadderDiagram（梯形图）是最直观、最容易理解的编程语言。
（）三、填空题（每题1分，共5分）1.PLC的英文全称是______。
2.在PLC控制系统中，______用于实现逻辑控制功能。
3.PLC的编程语言包括LadderDiagram（梯形图）、FunctionBlockDiagram（功能块图）、StructuredText（结构化文本）和______。
4.PLC的输入模块和输出模块分别用于接收和输出______信号。
5.在PLC控制系统中，______用于实现电气控制设备的启停、正反转等控制功能。
四、简答题（每题2分，共10分）1.简述PLC的工作原理。
2.请列举三种常用的PLC编程语言。
电气控制与plc系统考试试题及答案一、选择题（每题2分，共20分）1. PLC的全称是：A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算机D. 可编程逻辑电路答案：A2. PLC的工作原理基于：A. 循环扫描B. 顺序执行C. 并行执行D. 随机执行答案：A3. 下列哪个不是PLC的输入设备？A. 按钮B. 传感器C. 继电器D. 显示器答案：D4. PLC的输出设备通常包括：A. 继电器B. 接触器C. 显示器D. 所有以上答案：D5. PLC的编程语言不包括：A. 梯形图B. 语句列表C. 汇编语言D. 结构化文本答案：C6. PLC的扫描周期主要取决于：A. CPU的速度B. 程序的复杂性C. 输入/输出的数量D. 以上所有答案：D7. PLC的I/O地址分配通常由什么决定？A. 用户B. PLC型号C. 程序设计D. I/O模块答案：B8. PLC的自诊断功能主要用于：A. 检测外部设备B. 检测内部故障C. 检测程序错误D. 检测电源问题答案：B9. PLC的扩展模块通常用于：A. 增加输入/输出点B. 增加CPU处理能力C. 增加存储空间D. 增加通信功能答案：A10. PLC的通信协议不包括：A. ModbusB. ProfibusC. CANopenD. USB答案：D二、填空题（每题2分，共20分）1. PLC的输入/输出接口通常被标记为________和________。
答案：I/O2. PLC的CPU模块负责执行________和________。
答案：逻辑运算，数据处理3. PLC的编程软件通常提供________和________两种模式。
答案：编程，调试4. PLC的输出模块通常包括继电器、________和________。
答案：晶体管输出，晶闸管输出5. PLC的扫描周期包括________和________两个阶段。
答案：输入扫描，输出扫描6. PLC的通信协议用于实现设备之间的________和________。

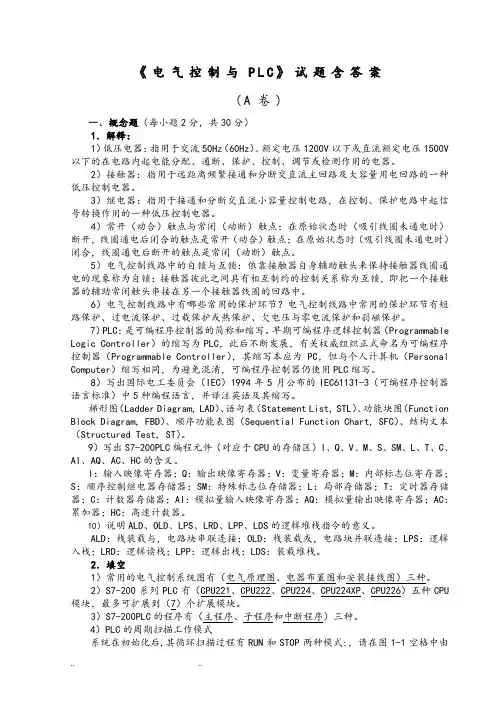

《电气控制与P L C》试题含答案(A卷)一、概念题（每小题2分，共30分）1．解释：1）低压电器：指用于交流50Hz（60Hz）、额定电压1200V以下或直流额定电压1500V 以下的在电路内起电能分配、通断、保护、控制、调节或检测作用的电器。
2）接触器：指用于远距离频繁接通和分断交直流主回路及大容量用电回路的一种低压控制电器。
3）继电器：指用于接通和分断交直流小容量控制电路，在控制、保护电路中起信号转换作用的一种低压控制电器。
4）常开（动合）触点与常闭（动断）触点：在原始状态时（吸引线圈未通电时）断开，线圈通电后闭合的触点是常开（动合）触点；在原始状态时（吸引线圈未通电时）闭合，线圈通电后断开的触点是常闭（动断）触点。
5）电气控制线路中的自锁与互锁：依靠接触器自身辅助触头来保持接触器线圈通电的现象称为自锁；接触器彼此之间具有相互制约的控制关系称为互锁，即把一个接触器的辅助常闭触头串接在另一个接触器线圈的回路中。
6）电气控制线路中有哪些常用的保护环节？电气控制线路中常用的保护环节有短路保护、过电流保护、过载保护或热保护、欠电压与零电流保护和弱磁保护。
7）PLC：是可编程序控制器的简称和缩写。
早期可编程序逻辑控制器（Programmable Logic Controller）的缩写为PLC，此后不断发展，有关权威组织正式命名为可编程序控制器（Programmable Controller），其缩写本应为PC，但与个人计算机（Personal Computer）缩写相同，为避免混淆，可编程序控制器仍使用PLC缩写。
8）写出国际电工委员会（IEC）1994年5月公布的IEC61131-3（可编程序控制器语言标准）中5种编程语言，并译注英语及其缩写。
梯形图（Ladder Diagram, LAD）、语句表（Statement List, STL）、功能块图（Function Block Diagram, FBD）、顺序功能表图（Sequential Function Chart, SFC）、结构文本（Structured Test, ST）。
《电气控制与P L C》试题(一)1、填空题（每空1 分，共20分）1、常用的主令电器有__________和____________等。
2、交流接触器的灭弧一般采用___电动力吹弧___________、____栅片灭弧________和___磁吹灭弧___________等，直流接触器采用__________灭弧的方式。
3、三相笼型异步电动机常用的降压起动方法有_____反接制动_______、________________和___能耗制动____________等。
4、桥式起重机中实现电动机短路保护，通常采用______________。
5、为使变速时齿轮易于啮合，X62W铣床中设置了________________控制线路。
6、 PLC是通过一种周期扫描工作方式来完成控制的，每个周期主要包括___________、_____________、____________三个阶段。
7、 说明下列指令意义。
MC 主控指令 ORB RET LDMPS RST二、选择题（每题2 分，共20 分）1、由于电弧的存在，将导致_______。
A、电路的分断时间缩短；B、电路的分断时间加长；C、电路的分断时间不变；D、分断能力不变。
2、在控制线路中，如果两个动合触点串联，则它们是_________关系。
A、或逻辑；B、与逻辑；C、非逻辑；D、与非逻辑。
3、下列软元件中，属于字、位混合的元件是______。
A、X；B、M；C、T ；D、Y。
4、操作数K3Y0表示________。
A、Y0~Y12组成3个4位组；B、Y0~Y12组成4个3位组；C、Y0~Y13组成3个4位组；D、Y0~Y13组成4个3位组。
5、下列指令使用正确的是_____。
A、OUT X0；B、MC M100；C、 SET Y0；D、OUT T06、下列电器中不能实现短路保护的是_________。
A.熔断器；B.过电流继电器；C.热继电器；D.低压断路器7、对于接触器触点过热原因不正确的说法是_______。
电气控制与plc试题及答案电气控制与PLC试题及答案一、选择题1. PLC的全称是：A. 个人电脑B. 可编程逻辑控制器C. 功率控制单元D. 个人学习课程答案：B2. 下列哪个不是PLC的基本组成部分？A. 中央处理单元（CPU）B. 输入/输出模块C. 继电器D. 存储器答案：C3. PLC的编程语言不包括：A. 梯形图B. 指令列表C. 汇编语言D. 结构化文本答案：C二、填空题4. PLC的工作原理基于_______控制。
答案：继电器5. 一个典型的PLC系统由_______、输入/输出模块和电源模块组成。
答案：中央处理单元（CPU）三、判断题6. PLC的输入信号可以是数字信号也可以是模拟信号。
（）答案：√7. PLC的输出信号只能控制继电器。
（）答案：×四、简答题8. 简述PLC的三个基本功能。
答案：PLC的三个基本功能包括：逻辑控制、顺序控制和定时控制。
9. 描述PLC在工业自动化中的作用。
答案：PLC在工业自动化中起到核心控制作用，通过接收输入信号，经过CPU处理后，输出控制信号，实现对机械设备的精确控制和管理。
五、计算题10. 假设一个PLC的扫描周期为10ms，计算在1分钟内该PLC可以执行多少次扫描。
答案：1分钟=60000ms，60000ms / 10ms = 6000次。
六、论述题11. 论述PLC在现代工业生产中的重要性。
答案：PLC在现代工业生产中具有极高的重要性。
它不仅提高了生产效率，降低了人工成本，还通过精确控制提高了产品质量。
此外，PLC的灵活性和可编程性使得生产线可以根据需求快速调整，适应多变的生产环境。
七、案例分析题12. 某工厂使用PLC控制生产线，当输入信号异常时，PLC应该如何响应？答案：当输入信号异常时，PLC应该首先检测到异常信号，然后根据预设的程序进行故障诊断。
如果故障可以自动排除，PLC将执行相应的程序来恢复正常工作；如果故障无法自动排除，PLC应该发出警报信号，通知操作人员进行检查和维修。
电气控制与PLC理论考试试卷整理（带答案）一、填空题（将正确答案填入下列空白处，每题1分，共10分）1、电磁机构由吸引线圈、、衔铁等几部分组成。
2、各种低压断路器在结构上都有主触头、灭弧装置、自由脱扣器和等部分组成。
3、交流接触器的触点系统分为主触头和，用来直接接通和分断交流主电路和控制电路。
4、热继电器是利用流过发热元件产生热量来使检测元件受热弯曲，进而推动机构动作的一种保护电器，主要被用作电动机的长期保护。
5、熔断器主要作为电路的保护元件。
6 、触头的接触形式有：、线接触、面接触。
7、电气控制系统中常用的保护环节有保护、过电流保护、过载保护、失电压保护、欠电压保护、过电压保护及弱磁保护等。
8、PLC的基本结构由CPU、、输入输出接口、电源、扩展接口、通信接口、编程工具、智能I/O接口、智能单元等组成。
9、PLC的软件由系统程序和两大部分组成。
10、PLC常用的编程语言有：、指令表、高级语言。
二、选择题（下列每题只有一个正确答案，将正确答案的代号填入括号内，每题2分，共20分）1、判断交流或直流接触器的依据是：（）A、线圈电流的性质B、主触点电流的性质C、主触点的额定电流D、辅助触点的额定电流2、用于使自动空气开关远距离断开电路的是：（）A、过电流脱扣器B、欠电压脱扣器C、分励脱扣器D、自由脱扣器3、电磁机构中，吸引线圈的作用是：（）A、将电能转化成磁场能量B、将磁场能转化成电能4、熔断器作为短路保护的电器，它是（）于被保护电路中的。
A、并接B、串接C、串接或并接都可以5、把线圈额定电压为220V的交流接触器线圈误接入380V的交流电源上会发生的问题是：（）A、接触器正常工作B、接触器产生强烈震动C、烧毁线圈D、烧毁触点6、下述对PLC存储器描述错误的是：（）A、存放输入信号B、存放用户程序C、存放数据D、存放系统程序7、分析电气原理图的基本原则是：（）A、先分析交流通路B、先分析直流通路C、先分析主电路、后分析辅助电路D、先分析辅助电路、后分析主电路8、自动空气开关的电气符号是：（）A、SBB、QFC、FRD、FU9、下列对PLC软继电器的描述，正确的是：（）A、有无数对常开和常闭触点供编程时使用B、只有2对常开和常闭触点供编程时使用C、不同型号的PLC的情况可能不一样D、以上说法都不正确10、ST指令的作用是：（）A、用于单个常开触点与母线连接B、用于单个常闭触点与上面的触点并联连接C、用于单个常闭触点与前面的触点串联连接D、用于单个常开触点与上面的触点并联连接四、问答题（每题10分，共３0分）1、既然在电动机的主电路中装有熔断器，为什么还要装热继电器?装有热继电器是否就可以不装熔断器?为什么?2、写出下面梯形图的程序语句。
电气控制与plc应用考试题及答案一、单项选择题（每题2分，共20分）1. PLC的全称是（）。
A. 可编程逻辑控制器B. 可编程控制器C. 可编程逻辑处理器D. 可编程控制逻辑器2. 下列哪个不是PLC的基本功能（）。
A. 输入/输出控制B. 定时/计数C. 数据处理D. 模拟信号处理3. PLC的扫描周期主要取决于（）。
A. 程序复杂度B. 硬件性能C. 外部负载D. 电源电压4. 在PLC中，常闭触点的符号是（）。
A. 常开触点B. 常闭触点C. 常开/常闭触点D. 无符号5. PLC的输入/输出模块通常采用（）接口。
A. 并行接口B. 串行接口C. 网络接口D. USB接口6. PLC的编程语言不包括（）。
A. 梯形图B. 语句列表C. 功能块图D. 汇编语言7. PLC的存储器中，用于存储用户程序的是（）。
A. 只读存储器B. 随机存取存储器C. 可编程只读存储器D. 非易失性存储器8. PLC的输出模块中，晶体管输出适用于（）负载。
A. 交流B. 直流C. 感性D. 容性9. PLC的输入模块中，光电耦合器的作用是（）。
A. 隔离输入信号B. 放大输入信号C. 转换输入信号D. 滤波输入信号10. PLC的通信协议中，Modbus协议主要用于（）。
A. 以太网通信B. 串行通信C. 无线通信D. 光纤通信二、多项选择题（每题3分，共15分）1. PLC的特点包括（）。
A. 可靠性高B. 编程简单C. 灵活性好D. 价格低廉2. PLC的输入设备包括（）。
A. 按钮B. 传感器C. 继电器D. 显示器3. PLC的输出设备包括（）。
A. 接触器B. 指示灯C. 电机D. 变频器4. PLC的编程语言包括（）。
A. 梯形图B. 布尔表达式C. 功能块图D. 结构化文本5. PLC的通信方式包括（）。
A. 串行通信B. 并行通信C. 以太网通信D. 无线通信三、判断题（每题2分，共20分）1. PLC的扫描周期是固定的。
电气控制与plc考试题库及答案一、单选题1. PLC的全称是（）。
A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算机D. 可编程逻辑控制单元答案：A2. 下列哪个选项不是PLC的特点？（）。
A. 高可靠性B. 易于编程C. 价格昂贵D. 灵活性高答案：C3. PLC的输入/输出接口通常采用的信号类型是（）。
A. 模拟信号B. 数字信号C. 光信号D. 声音信号答案：B二、多选题1. PLC在工业控制中的应用包括（）。
A. 机床控制B. 交通信号控制C. 家庭电器控制D. 机器人控制答案：A B D2. 下列哪些是PLC的编程语言？（）。
A. 梯形图B. 指令列表C. 功能块图D. 自然语言答案：A B C三、判断题1. PLC的输入/输出接口可以直接与交流220V的设备连接。
（）答案：错误2. PLC的扫描周期是指PLC完成一次从输入扫描到输出更新的全过程。
（）答案：正确3. PLC的程序可以在运行中随时修改。
（）答案：错误四、填空题1. PLC的编程语言中，______图是最常用的编程语言之一。
答案：梯形2. PLC的输出接口通常包括______输出和继电器输出。
答案：晶体管3. PLC的输入接口通常包括______输入和______输入。
答案：直流；交流五、简答题1. 简述PLC的工作原理。
答案：PLC的工作原理是采用循环扫描的方式，首先对输入信号进行扫描，然后执行用户程序，最后更新输出状态。
2. 解释PLC的扫描周期对系统性能的影响。
答案：PLC的扫描周期决定了系统响应的速度，扫描周期越短，系统响应越快，但可能会增加CPU的负担，反之则可能导致系统响应变慢。
六、计算题1. 假设一个PLC的扫描周期为10ms，计算在1分钟内该PLC可以完成多少次扫描。
答案：1分钟=60000ms，60000ms / 10ms = 6000次。
2. 如果一个PLC的输入信号处理时间为2ms，输出信号处理时间为1ms，计算该PLC的最小扫描周期。
电气控制与PLC应用考试试卷（1）１．低压电器标准规定，低压电器通常是指工作在交流电压小于( A )，直流电压小于( B )的电路中起通断、保护、控制或调节作用的电器设备。
[A 1200 V；B 1500 V］2．对于交流电磁铁，铁心（A ），线圈（A ），吸引线圈做成（A ），且设线圈骨架，线圈与铁心非接触，易于铁心散热。
[A 发热；B不发热。
A 发热；B不发热。
A 短而厚的矮胖型；B 高而薄的瘦长型]3．对于直流电磁铁，其励磁电流的大小与气隙（ A ），动作过程中为恒磁通工作，其吸力随气隙的减小而（A ）。
[A 无关；B成正比。
A增大；B减小]4．中间继电器实质是一种（B ）继电器，触点对数（ A ），触点容量（ A ），动作灵敏度高。
[A 电流;B电压。
A多;B 少。
A大；B小]5. 电压继电器的线圈与负载（ B ）。
线圈匝数（ A ），导线( B )。
[A 串联；B并联。
A多；B 少。
A粗；B细]1.在电气控制系统图指的是三种类型的图，分别为：1.电气原理图；2、电器布置图；电气安装接线图。
2.笼型三相异步电动机全压起动控制线路中，短路保护利用熔断器；过载保护利用热继电器；欠压、失压保护利用接触器1.电器有几种分类方式？都是按什么分类的？（5分）答：有三种分类方式。
分别为：1、按工作电压等级分类；2、按用途分类；3、按工作原理分类。
2. 断路器（也叫自动开关）它同时具有那些保护作用？（6分）答：具有欠压; 过载; 短路等保护作用。
3.FX系列有几条基本指令？几条辑运算指令？（3分）答：基本指令LD（取）、LDI（取反）、OUT （输出）4.FX系列有几条逻辑运算指令？（6分）答：辑运算指令AND （与）、ANI （与非）、OR （“或”）、ORI （“或非”）、ANB （块“与”）、ORB （块“或”）电气控制与PLC应用考试试卷（2）一、填空题：1、三相异步电动机机主要由定子和转子组成。
电气控制与plc考试题及答案一、选择题（每题2分，共20分）1. PLC的全称是（）。
A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算机D. 可编程逻辑电路答案：A2. PLC的输入设备通常包括（）。
A. 按钮和传感器B. 继电器和接触器C. 显示器和打印机D. 变频器和伺服电机答案：A3. PLC的输出设备通常包括（）。
A. 指示灯和蜂鸣器B. 继电器和接触器C. 显示器和打印机D. 变频器和伺服电机答案：B4. PLC的工作原理基于（）。
A. 顺序控制B. 并行控制C. 循环扫描D. 事件驱动答案：C5. PLC的编程语言不包括（）。
A. 梯形图B. 功能块图C. 布尔逻辑D. 汇编语言答案：D6. PLC的扫描周期主要取决于（）。
A. 程序复杂度B. 硬件性能C. 输入输出数量D. 电源电压答案：A7. PLC的存储器分为（）。
A. 只读存储器和随机存取存储器B. 只读存储器和可编程存储器C. 随机存取存储器和可擦写存储器D. 可擦写存储器和非易失性存储器答案：B8. PLC的输入滤波器的作用是（）。
A. 消除电磁干扰B. 提高输入信号的稳定性C. 减少输入信号的延迟D. 增加输入信号的强度答案：A9. PLC的输出隔离的作用是（）。
A. 防止电流回流B. 保护PLC内部电路C. 增加输出信号的强度D. 减少输出信号的延迟答案：B10. PLC的自诊断功能可以检测（）。
A. 程序错误B. 硬件故障C. 输入输出状态D. 所有选项答案：D二、填空题（每空1分，共20分）1. PLC的英文全称是_______，中文全称是_______。
答案：Programmable Logic Controller；可编程逻辑控制器2. PLC的输入设备包括按钮、传感器、_______等。
答案：接近开关3. PLC的输出设备包括继电器、接触器、_______等。
答案：指示灯4. PLC的工作原理基于_______控制方式。
