电气控制与PLC理论考试三套试卷

电气控制PLC考试题（附参考答案）一、单选题（共50题，每题1分，共50分）1、主电路一般画在辅助电路的______,复杂的系统则分图绘制。

A、左侧或上面B、右侧C、左侧D、上面正确答案：A2、变频器与电动机之间一般____接入接触器。

A、未知B、不允许C、允许D、不限正确答案：B3、热继电器的常闭触点一般用于______。

A、主电路中B、照明电路中C、控制电路中D、电源电路中正确答案：C4、自锁触点可以————。

A、点动B、正反转C、时间及电控D、保持接触器线圈通电正确答案：D5、异步电动机的全压直接启动时，启动电流可达到额定电流的______倍。

A、4-7B、20C、1D、30正确答案：A6、--380V的线路，其负载计算电流为120A，尖峰电流为400A，应选择—__型的自动空气开关。

A、C: DW 10-200／3B、C: DW 10-400／3C、C: DW 10-600／3D、C: DW 10-800／3正确答案：C7、接触器励磁线圈____接于电路中。

A、都可以B、串联C、串并联D、并联正确答案：B8、______是熔断器在额定电压下所能断开的最大短路电流。

A、整定电流B、额定电流C、极限分断电流D、工作电流正确答案：C9、数控机床交流主轴驱动系统有_____和数字式2种型式。

A、电流B、模拟C、变频D、电压正确答案：B10、热继电器是一种____保护电器。

A、过流B、过载C、断路D、接地正确答案：B11、数控机床进给伺服系统的负载不大，加工精度不高时，可采用____控制。

A、全闭环B、半闭环C、开环D、以上3种均可正确答案：C12、在数控机床的强电电路中加入热继电器的作用，主要有什么作用A、断电保护B、漏电保护C、过载保护D、失电保护正确答案：C13、下列哪个不属于保护类电器______A、熔断器B、按钮开关C、热继电器D、过电流继电器正确答案：B14、改变三相异步电动机转向的方法是____A、改变电源电压B、改变电源频率C、改变定子绕组中电流的相序D、改变输入电流正确答案：C15、行程开关在控制线路中可作。

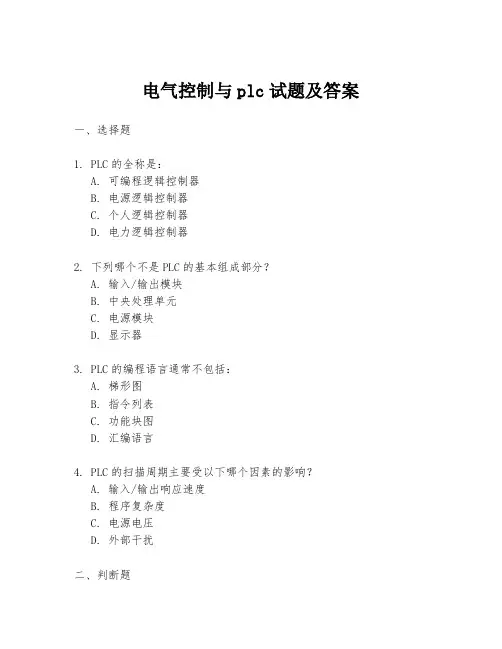

电气控制与plc试题及答案一、选择题1. PLC的全称是：A. 可编程逻辑控制器B. 电源逻辑控制器C. 个人逻辑控制器D. 电力逻辑控制器2. 下列哪个不是PLC的基本组成部分？A. 输入/输出模块B. 中央处理单元C. 电源模块D. 显示器3. PLC的编程语言通常不包括：A. 梯形图B. 指令列表C. 功能块图D. 汇编语言4. PLC的扫描周期主要受以下哪个因素的影响？A. 输入/输出响应速度B. 程序复杂度C. 电源电压D. 外部干扰二、判断题1. PLC的输入/输出模块可以直接连接到电机和传感器上。

(正确/错误)2. PLC的程序存储在非易失性存储器中，断电后不会丢失。

(正确/错误)3. PLC的中央处理单元（CPU）不负责执行用户编写的程序。

(正确/错误)4. PLC的扫描周期越短，系统的实时性越好。

(正确/错误)三、简答题1. 简述PLC在工业自动化中的作用。

2. 描述PLC的基本工作原理。

四、编程题编写一个PLC程序，实现以下控制逻辑：- 当启动按钮被按下时，电机开始运行。

- 当停止按钮被按下时，电机停止运行。

- 如果过载保护开关被触发，电机也会停止运行。

答案一、选择题1. A. 可编程逻辑控制器2. D. 显示器3. D. 汇编语言4. B. 程序复杂度二、判断题1. 错误（PLC的输入/输出模块需要通过适当的接口连接到电机和传感器）2. 正确3. 错误（中央处理单元是执行用户编写程序的核心部件）4. 正确三、简答题1. PLC在工业自动化中的作用：PLC作为工业自动化的核心控制设备，能够实现对机器和生产过程的精确控制。

它通过接收传感器信号，执行用户编写的控制程序，控制输出设备（如电机、阀门等）的动作，从而实现自动化生产。

PLC具有高度的可靠性、灵活性和易编程性，是现代工业自动化不可或缺的一部分。

2. PLC的基本工作原理：PLC通过扫描输入信号，执行用户编写的控制程序，然后输出控制信号来驱动机器或设备。

电气控制与plc试题及答案### 电气控制与PLC试题及答案#### 一、选择题1. PLC的全称是（）。

A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算机D. 可编程逻辑控制板答案：A2. 在PLC中，输入继电器通常表示为（）。

A. IB. MC. TD. C答案：A3. 下列哪个不是PLC的编程语言（）。

A. 梯形图B. 指令列表C. 功能块图D. 汇编语言答案：D#### 二、填空题1. PLC的工作原理基于_______控制，通过_______扫描来执行程序。

答案：顺序；循环2. 在PLC中，_______继电器用于存储中间结果，_______继电器用于存储定时器和计数器的值。

答案：M；T3. PLC的输入/输出模块通常包括_______、_______、_______和_______。

答案：数字输入模块；数字输出模块；模拟输入模块；模拟输出模块#### 三、简答题1. 简述PLC的三个基本功能。

答案：PLC的三个基本功能包括：逻辑控制、顺序控制和数据处理。

逻辑控制是实现开关量输入输出的逻辑关系；顺序控制是按照一定的顺序执行任务，通常用于控制机械动作；数据处理功能则涉及到数据的采集、处理和存储。

2. 说明PLC在工业自动化中的优势。

答案：PLC在工业自动化中的优势包括：高可靠性，由于其模块化设计和严格的工业标准，PLC具有很高的稳定性和可靠性；易于编程，使用梯形图等直观的编程语言，使得非专业人员也能快速掌握；灵活性高，通过更换或修改程序，可以快速适应不同的控制需求；维护方便，模块化设计使得故障诊断和维修变得简单。

#### 四、计算题1. 给定一个PLC程序，其中包含一个定时器T0，设定时间为10秒。

如果程序在第5秒时启动，那么定时器T0将在何时触发？答案：定时器T0将在第15秒时触发，因为从第5秒开始计时，需要再经过10秒。

#### 五、论述题1. 论述PLC在现代工业控制系统中的重要性及其发展趋势。

电气控制与plc试题及答案电气控制是现代工业中基础而重要的领域，它涉及到电路、传感器、执行器、自动化控制等。

PLC（可编程逻辑控制器）作为电气控制的核心部件之一，承担着各种工业设备的自动化控制任务。

本文将介绍一些电气控制与PLC方面的试题，并提供详细的答案解析。

第一部分：选择题1. 以下哪个是电气控制系统中常用的传感器类型？A. 电子开关B. 光电传感器C. 压力传感器D. 所有选项都是答案：D。

电气控制系统中常用的传感器类型包括电子开关、光电传感器和压力传感器等。

2. 下面哪个元器件在电气控制电路中通常用于开关或保护电路？A. 电容器B. 电感器C. 二极管D. 继电器答案：D。

继电器在电气控制电路中常用于开关或保护电路。

3. PLC主要用于什么类型的控制？A. 数字控制B. 模拟控制C. 逻辑控制D. 所有选项都是答案：C。

PLC主要用于逻辑控制，通过运算、判断和逻辑运算实现对工业设备的控制。

4. PLC的输入和输出可以是数字信号，也可以是模拟信号。

这种说法是否正确？A. 正确B. 错误答案：B。

PLC的输入和输出主要是数字信号，但也可以通过模拟输入/输出模块实现对模拟信号的处理。

5. PLC的编程语言主要有以下哪些？A. LD（梯形图）B. SFC（顺序功能图）C. FBD（功能块图）D. 所有选项都是答案：D。

PLC的主要编程语言包括LD（梯形图）、SFC（顺序功能图）和FBD（功能块图）等。

第二部分：简答题1. 请简要解释电气控制系统的组成和工作原理。

电气控制系统由电源、传感器、控制器和执行器组成。

其中，传感器感知被控对象的状态，将其转换为电信号；控制器接收传感器信号，通过运算、判断和逻辑运算得出控制信号；执行器接收控制信号，执行相应的动作，实现对被控对象的控制。

2. 请简述PLC的优点及应用领域。

PLC具有编程灵活、可扩展性强、稳定可靠等优点。

它广泛应用于工业自动化领域，如生产线控制、机械设备控制、交通信号控制等。

电气控制PLC题库（附参考答案）一、单选题（共60题，每题1分，共60分）1.符号KT表示A、电流继电器B、电压继电器C、时间继电器D、中间继电器正确答案：C2.FANUC 0i系统中JD1A接口表示______A、电池B、报警灯C、编码器接口D、I/O LINK接口正确答案：D3.直接启动用的闸刀开关的额定容量不小于电动机额定电流的____。

A、3B、5C、15D、10正确答案：A4.FANUC 0i数控装置由_____和I/O两个模块组成。

A、控制软件B、管理软件C、主板D、加工软件正确答案：C5.某装有自动空气开关的低压供电支路突然停电，当电源恢复时，该支路仍无电压输出，其原因是_____A、过载B、断路C、自动开关装有失压脱扣器而跳闸D、熔断器熔断正确答案：C6.电压继电器作欠压保护时，其电压—般为额定电压的____ 倍时，电压继电器动作。

A、7B、0.4-0.7C、1D、1.5正确答案：B7.低压电器按其在电气控制中的作用可以分为____A、控制类和保护类B、自动切换电器和非自动切换电器C、低压配电电器和低压控制电器D、手动和自动正确答案：A8.电磁调速异步电动机的基本结构形式分为______两大类。

A、组合式和整体式B、组合式和分立式C、整体式和分立式D、整体式和独立式正确答案：A9.数控装置的_____包括输入、I/O处理、显示、诊断等。

A、管理软件B、编程软件C、控制软件D、加工软件正确答案：A10.用两只交流接触器控制电动机的正反转控制电路，为防止电源短路，必须实现____控制A、时间B、自锁D、互锁正确答案：D11.数控机床主轴用三相交流电动机驱动时采取____方式最佳。

A、变级和调压B、调频C、调频和调压D、调频和变级正确答案：C12.HH4-15／2型号的刀开关，其中数字“15”是表示——。

A、设计序号B、额定电流C、极数D、额定电压正确答案：B13.下列对步进电动机各项性能描述中错误的有____A、步进电动机的工作频率是指步进电动机起动后，能不失步工作的最大频率B、步进电机能带动的最大转矩比最大静转矩小C、步进电动机的最大静转矩与电流的平方成正比D、步进电动机的的启动频率是指在一定的负载下不失步工作的最大频率正确答案：C14.下列哪个不属于保护类电器______A、熔断器B、按钮开关C、热继电器D、过电流继电器正确答案：B15.异步电动机的全压直接启动时，启动电流可达到额定电流的______倍。

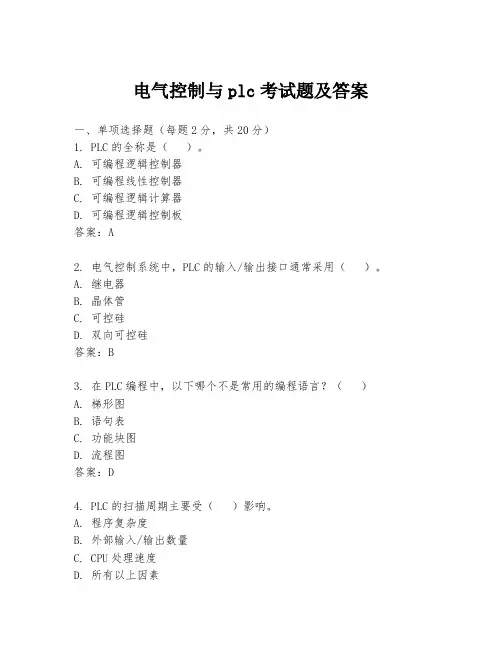

电气控制与plc考试题及答案一、单项选择题（每题2分，共20分）1. PLC的全称是（）。

A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算器D. 可编程逻辑控制板答案：A2. 电气控制系统中，PLC的输入/输出接口通常采用（）。

A. 继电器B. 晶体管C. 可控硅D. 双向可控硅答案：B3. 在PLC编程中，以下哪个不是常用的编程语言？（）A. 梯形图B. 语句表C. 功能块图D. 流程图答案：D4. PLC的扫描周期主要受（）影响。

A. 程序复杂度B. 外部输入/输出数量C. CPU处理速度D. 所有以上因素答案：D5. 电气控制中，三相异步电动机的启动方式有直接启动和（）。

A. 星-三角启动B. 变频启动C. 软启动D. 所有以上方式答案：D6. PLC的输出接口通常采用（）形式。

A. 开路集电极B. 推挽输出C. 差分输出D. 共模抑制答案：A7. 在PLC的梯形图中，常闭触点通常用（）表示。

A. 常开符号B. 常闭符号C. 常开符号加横线D. 常闭符号加横线答案：D8. PLC的存储器中，用户程序存储在（）中。

A. RAMB. ROMC. EPROMD. EEPROM答案：A9. PLC的输入滤波器的作用是（）。

A. 滤除高频干扰B. 滤除低频干扰C. 滤除所有干扰D. 滤除直流干扰答案：A10. PLC的输出模块中，晶体管输出适用于（）负载。

A. 交流B. 直流C. 感性D. 容性答案：B二、多项选择题（每题3分，共15分）1. PLC的特点包括（）。

A. 高可靠性B. 易于编程C. 灵活性高D. 价格低廉答案：ABC2. PLC在电气控制系统中的应用包括（）。

A. 电机控制B. 过程控制C. 数据处理D. 通信联网答案：ABCD3. PLC的输入设备可以是（）。

A. 按钮B. 接近开关C. 光电传感器D. 继电器答案：ABC4. PLC的输出设备可以是（）。

A. 接触器B. 指示灯C. 电磁阀D. 变频器答案：ABCD5. PLC的编程软件通常具备的功能有（）。

电气控制PLC题库+答案一、单选题（共60题，每题1分，共60分）1.电磁调速异步电动机的基本结构形式分为______两大类。

A、整体式和独立式B、组合式和分立式C、组合式和整体式D、整体式和分立式正确答案：C2.接触器线圈工作电压与所控制电路电压____ 。

A、应—致B、接近C、大于D、小于正确答案：A3.步进电动机在“三相六拍”的通电方式时，定子的状态每改变一次，转子应该转过的角度是A、15°B、45°C、60°D、30°正确答案：A4.接触器上“NO”代表_____A、常闭B、常开C、线圈D、电源正确答案：B5.步进电动机的转速主要由下列的那个参数确定____A、输入电流量B、脉冲频率C、输入电压值D、脉冲宽度正确答案：B6.刀开关正确的安装方位在合闸后操作手柄向____A、右B、上C、下D、左正确答案：B7.符号RM10表示____ 熔断器。

A、有填料封闭管式B、螺旋式C、无填料封闭管式D、插入式正确答案：C8.直接启动用的闸刀开关的额定容量不小于电动机额定电流的____。

A、5B、3C、15D、10正确答案：B9.安装螺旋式熔断器时，熔断器______的接线端应装在上方，并与电源线连接。

A、动触点B、静触点C、下接线板D、上接线板正确答案：C10.数控机床的性能很大程度上取决于____的性能。

A、伺服系统B、位置检测系统C、计算机运算D、机械结构正确答案：A11.交流伺服电动机的实质是一台______感应电动机。

B、两相C、三相D、视需求而定正确答案：B12.数控系统RS232接口主要作用是_____A、断电保护B、与外部设备相连C、主轴接口D、驱动接口正确答案：B13.交—直—交变频器按调压方式可分为_____A、有环流与无环流B、正弦波与方波C、电压型与电流型D、PAM与PWM正确答案：D14.电气原理图依据通过的电流的大小分为____A、辅助电路和控制电路B、主电路和照明电路C、辅助电路和照明电路D、主电路和辅助电路正确答案：D15.低压电器按其在电气控制中的作用可以分为____A、控制类和保护类B、自动切换电器和非自动切换电器C、手动和自动D、低压配电电器和低压控制电器正确答案：A16.断电延时的时间继电器，当线圈通电时触头——动作。

电气控制与plc考试题目和答案一、单项选择题（每题2分，共20分）1. 电气控制中，用于实现顺序控制的电器元件是（）。

A. 接触器B. 继电器C. 行程开关D. 按钮答案：B2. PLC的全称是（）。

A. 可编程逻辑控制器B. 可编程控制器C. 可编程逻辑处理器D. 可编程控制单元答案：A3. 在PLC中，用于存储程序的存储器是（）。

A. RAMB. EPROMC. ROMD. EEPROM答案：B4. 电气控制线路中，用于实现过载保护的电器元件是（）。

A. 熔断器B. 断路器C. 接触器D. 继电器答案：A5. PLC中，用于实现定时功能的指令是（）。

A. LDB. ANDC. TOND. OR答案：C6. 电气控制线路中，用于实现短路保护的电器元件是（）。

A. 熔断器B. 断路器C. 接触器D. 继电器答案：B7. PLC中，用于实现计数功能的指令是（）。

A. LDC. CTUD. OR答案：C8. 电气控制线路中，用于实现欠压保护的电器元件是（）。

A. 熔断器B. 断路器C. 接触器D. 继电器答案：C9. PLC中，用于实现数据比较功能的指令是（）。

A. LDB. CMPC. AND答案：B10. 电气控制线路中，用于实现过电压保护的电器元件是（）。

A. 熔断器B. 断路器C. 接触器D. 继电器答案：D二、多项选择题（每题3分，共15分）1. 电气控制中，可以实现正反转控制的电器元件包括（）。

A. 接触器B. 继电器C. 按钮D. 行程开关答案：A, B, C2. PLC中，常用的数据类型包括（）。

A. 布尔型B. 整型C. 实型D. 字符串型答案：A, B, C, D3. 电气控制线路中，可以实现星-三角启动的电器元件包括（）。

A. 接触器B. 继电器C. 按钮D. 定时器答案：A, B, D4. PLC中，常用的编程语言包括（）。

A. 梯形图B. 指令列表C. 功能块图D. 结构化文本答案：A, B, C, D5. 电气控制线路中，可以实现点动控制的电器元件包括（）。

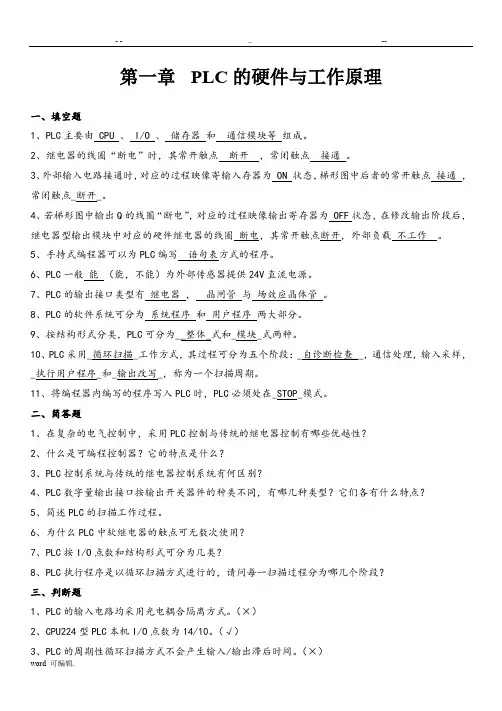

第一章PLC的硬件与工作原理5、手持式编程器可以为PLC编写语句表方式的程序。

6、PLC一般能（能，不能）为外部传感器提供24V直流电源。

7、PLC的输出接口类型有继电器，晶闸管与场效应晶体管。

8、PLC的软件系统可分为系统程序和用户程序两大部分。

10、PLC采用_循环扫描_工作方式，其过程可分为五个阶段：_自诊断检查__，通信处理，输入采样，_执行用户程序_和_输出改写_，称为一个扫描周期。

11、将编程器内编写的程序写入PLC时，PLC必须处在_STOP_模式。

二、简答题1、在复杂的电气控制中，采用PLC控制与传统的继电器控制有哪些优越性？2、什么是可编程控制器？它的特点是什么？3、PLC控制系统与传统的继电器控制系统有何区别？4、PLC数字量输出接口按输出开关器件的种类不同，有哪几种类型？它们各有什么特点？5、简述PLC的扫描工作过程。

6、为什么PLC中软继电器的触点可无数次使用？7、PLC按I/O点数和结构形式可分为几类？8、PLC执行程序是以循环扫描方式进行的，请问每一扫描过程分为哪几个阶段？三、判断题1、PLC的输入电路均采用光电耦合隔离方式。

（×）2、CPU224型PLC本机I/O点数为14/10。

（√）3、PLC的周期性循环扫描方式不会产生输入/输出滞后时间。

（×）4、间接寻址是通过地址指针来存取存储器中的数据。

（√）5、存储器AI、AQ只能使用字寻址方式来存取信息。

（√）四、选择题1、世界上第1台PLC诞生于（D）A.、日本松下公司，1970年；B、德国西门子公司，1969年；C、美国通用公司，1968年；D、美国数字设备公司，1969年。

2、下列不属于PLC硬件系统组成的是（A）A、用户程序B、输入输出接口C、中央处理单元D、通讯接口3、CPU226型PLC本机I/O点数为（ C）A、14/10B、8/16C、24/16D、14/164、S7-200系列可编程序控制器的直流电源输入范围是（ C）A、24-220VACB、220-380VACC、DC24VD、86-26420VAC5、S7-200系列继电器输出的可编程序控制器，一个继电器输出点的最大通过电流是（D ）A、1AB、0.5AC、0.75AD、2 A6、如需要3路模拟量输入1路模拟量输出，在S7-200系列PLC中应选（A）模块。

电气控制与plc应用技术考试题及答案一、选择题（每题2分，共20分）1. PLC的全称是：A. 程序逻辑控制器B. 个人电脑C. 过程逻辑控制器D. 个人逻辑控制器答案：A2. 电气控制中，用于实现顺序控制的器件是：A. 继电器B. 接触器C. 定时器D. 传感器答案：A3. 下列哪个不是PLC的特点？A. 高可靠性B. 易于编程C. 体积庞大D. 抗干扰能力强答案：C4. PLC的输入/输出接口通常采用的信号类型是：A. 模拟信号B. 数字信号C. 光信号D. 声音信号5. 在PLC程序中，通常用哪个符号表示常闭触点？A. 0B. 1C. /D. \答案：D6. PLC的扫描周期主要受以下哪个因素的影响？A. 程序复杂度B. 外部负载C. 电源电压D. 操作人员答案：A7. PLC的输出接口通常用于控制：A. 传感器B. 执行器C. 显示器D. 继电器答案：B8. PLC的编程语言中，梯形图属于：A. 机器语言B. 汇编语言C. 高级语言D. 图形语言答案：D9. 下列哪个不是PLC的输入设备？B. 传感器C. 继电器D. 接触器答案：C10. PLC的输出设备通常包括：A. 指示灯B. 继电器C. 接触器D. 所有以上答案：D二、填空题（每题2分，共20分）1. PLC的程序存储在______中。

答案：内存2. PLC的输出接口可以控制______。

答案：执行器3. PLC的输入接口通常接收______信号。

答案：数字4. 电气控制中，用于实现过载保护的器件是______。

答案：继电器5. PLC的扫描周期包括______和执行两个阶段。

答案：输入扫描6. PLC的编程语言中，文本语言包括______和汇编语言。

答案：高级语言7. PLC的输出接口通常输出______信号。

答案：数字8. PLC的输入/输出接口可以处理______信号。

答案：开关量9. PLC的输入设备通常包括______和传感器。

一、填空题（每空1分，共25分）1. 选择接触器时应从其工作条件出发，控制交流负载应选用___交流接触器_______;控制直流负载则选用_______直流接触器___。

2. 当接触器线圈得电时，使接触器______常开触头______闭合、____常闭触头______断开.3. 中间继电器的作用是将一个输入信号变成______多个____输出信号或将信号_____放大____。

4. 当电路正常工作时，熔断器熔体允许长期通过____1.25~1.3______倍的额定电流而不熔断.当流过熔断器的电流_________过载_____时，熔体熔断切断电路。

5. 试举出两种不频繁地手动接通和分断电路的开关电器：_______刀开关_____、_______转换开关_____。

6。

试举出两种主令电器：________按钮______、_____行程开关_________。

7. PLC是通过一种周期扫描工作方式来完成控制的,每个周期包括____输入采样,用户程序执行，输出刷新__ ______、______________、______________三个阶段。

9. JO2—51—2型10kW异步电动机，电源频率为50Hz，转子额定转速n N=2930 r/min,则其额定转差率s N=_________.10。

试举出交流异步电动机的三种调速方法：__调压调速，串级调速，变频调速（或矢量控制______________________、__________________________、____________________________。

11. 试举出FP1的两种特殊功能：_________________、_________________。

1~5. ×√√×× 6~10。

×√√×√二、判断题(正确划“√”，错误划“×”。

每小题1分，共10分）( ）1。

电气控制与plc系统考试试题及答案一、选择题（每题2分，共20分）1. PLC的全称是：A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算机D. 可编程逻辑电路答案：A2. PLC的工作原理基于：A. 循环扫描B. 顺序执行C. 并行执行D. 随机执行答案：A3. 下列哪个不是PLC的输入设备？A. 按钮B. 传感器C. 继电器D. 显示器答案：D4. PLC的输出设备通常包括：A. 继电器B. 接触器C. 显示器D. 所有以上答案：D5. PLC的编程语言不包括：A. 梯形图B. 语句列表C. 汇编语言D. 结构化文本答案：C6. PLC的扫描周期主要取决于：A. CPU的速度B. 程序的复杂性C. 输入/输出的数量D. 以上所有答案：D7. PLC的I/O地址分配通常由什么决定？A. 用户B. PLC型号C. 程序设计D. I/O模块答案：B8. PLC的自诊断功能主要用于：A. 检测外部设备B. 检测内部故障C. 检测程序错误D. 检测电源问题答案：B9. PLC的扩展模块通常用于：A. 增加输入/输出点B. 增加CPU处理能力C. 增加存储空间D. 增加通信功能答案：A10. PLC的通信协议不包括：A. ModbusB. ProfibusC. CANopenD. USB答案：D二、填空题（每题2分，共20分）1. PLC的输入/输出接口通常被标记为________和________。

答案：I/O2. PLC的CPU模块负责执行________和________。

答案：逻辑运算，数据处理3. PLC的编程软件通常提供________和________两种模式。

答案：编程，调试4. PLC的输出模块通常包括继电器、________和________。

答案：晶体管输出，晶闸管输出5. PLC的扫描周期包括________和________两个阶段。

答案：输入扫描，输出扫描6. PLC的通信协议用于实现设备之间的________和________。

《电气控制与P L C》试题(一)1、填空题（每空1 分，共20分）1、常用的主令电器有__________和____________等。

2、交流接触器的灭弧一般采用___电动力吹弧___________、____栅片灭弧________和___磁吹灭弧___________等，直流接触器采用__________灭弧的方式。

3、三相笼型异步电动机常用的降压起动方法有_____反接制动_______、________________和___能耗制动____________等。

4、桥式起重机中实现电动机短路保护，通常采用______________。

5、为使变速时齿轮易于啮合，X62W铣床中设置了________________控制线路。

6、 PLC是通过一种周期扫描工作方式来完成控制的，每个周期主要包括___________、_____________、____________三个阶段。

7、 说明下列指令意义。

MC 主控指令 ORB RET LDMPS RST二、选择题（每题2 分，共20 分）1、由于电弧的存在，将导致_______。

A、电路的分断时间缩短；B、电路的分断时间加长；C、电路的分断时间不变；D、分断能力不变。

2、在控制线路中，如果两个动合触点串联，则它们是_________关系。

A、或逻辑；B、与逻辑；C、非逻辑；D、与非逻辑。

3、下列软元件中，属于字、位混合的元件是______。

A、X；B、M；C、T ；D、Y。

4、操作数K3Y0表示________。

A、Y0~Y12组成3个4位组；B、Y0~Y12组成4个3位组；C、Y0~Y13组成3个4位组；D、Y0~Y13组成4个3位组。

5、下列指令使用正确的是_____。

A、OUT X0；B、MC M100；C、 SET Y0；D、OUT T06、下列电器中不能实现短路保护的是_________。

A.熔断器；B.过电流继电器；C.热继电器；D.低压断路器7、对于接触器触点过热原因不正确的说法是_______。

电气控制与plc试题及答案电气控制与PLC试题及答案一、选择题1. PLC的全称是：A. 个人电脑B. 可编程逻辑控制器C. 功率控制单元D. 个人学习课程答案：B2. 下列哪个不是PLC的基本组成部分？A. 中央处理单元（CPU）B. 输入/输出模块C. 继电器D. 存储器答案：C3. PLC的编程语言不包括：A. 梯形图B. 指令列表C. 汇编语言D. 结构化文本答案：C二、填空题4. PLC的工作原理基于_______控制。

答案：继电器5. 一个典型的PLC系统由_______、输入/输出模块和电源模块组成。

答案：中央处理单元（CPU）三、判断题6. PLC的输入信号可以是数字信号也可以是模拟信号。

（）答案：√7. PLC的输出信号只能控制继电器。

（）答案：×四、简答题8. 简述PLC的三个基本功能。

答案：PLC的三个基本功能包括：逻辑控制、顺序控制和定时控制。

9. 描述PLC在工业自动化中的作用。

答案：PLC在工业自动化中起到核心控制作用，通过接收输入信号，经过CPU处理后，输出控制信号，实现对机械设备的精确控制和管理。

五、计算题10. 假设一个PLC的扫描周期为10ms，计算在1分钟内该PLC可以执行多少次扫描。

答案：1分钟=60000ms，60000ms / 10ms = 6000次。

六、论述题11. 论述PLC在现代工业生产中的重要性。

答案：PLC在现代工业生产中具有极高的重要性。

它不仅提高了生产效率，降低了人工成本，还通过精确控制提高了产品质量。

此外，PLC的灵活性和可编程性使得生产线可以根据需求快速调整，适应多变的生产环境。

七、案例分析题12. 某工厂使用PLC控制生产线，当输入信号异常时，PLC应该如何响应？答案：当输入信号异常时，PLC应该首先检测到异常信号，然后根据预设的程序进行故障诊断。

如果故障可以自动排除，PLC将执行相应的程序来恢复正常工作；如果故障无法自动排除，PLC应该发出警报信号，通知操作人员进行检查和维修。

电气控制及PLC技术试题库及答案一、名词解释：1、低压电器：是指在交流额定电压1200V，直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器。

2、熔断器：是一种简单的短路或严重过载保护电器,其主体是低熔点金属丝或金属薄片制成的熔体.3、时间继电器:一种触头延时接通或断开的控制电器。

4、星形接法：（A)三个绕组，每一端接三相电压的一相，另一端接在一起。

5、三角形接法：（C）三个绕组首尾相连,在三个联接端分别接三相电压。

6、电磁结构电磁机构是电磁式电器的感测元件，它将电磁能转换为机械能，从而带动触头动作。

7、电弧电弧实际上是触头间气体在强电场作用下产生的放电现象8、接触器接触器是一种适用于在低压配电系统中远距离控制、频繁操作交、直流主电路及大容量控制电路的自动控制开关电器9、温度继电器利用过热元件间接地反映出绕组温度而动作的保护电器称为温度继电器。

10、电气控制系统电气控制系统是由电气控制元器件按一定要求连接而成11、变极调速:（A）异步电动机调速中,改变定子极对数的调速方法.12、变频调速：（C）异步电动机调速中，改变电源频率的调速方法。

二、填空：1、常用的低压电器是指工作电压在交流（1200）V以下、直流（1500）V以下的电器。

2、熔断器是由(熔体和熔管)两部分组成的.4、时间继电器是一种触头（延时接通或断开）的控制电器。

5、一般速度继电器的动作转速为（ 120 ）r/min，复位转速为( 100 ）r/min。

6、双速电动机的定子绕组在低速时是（三角型）联结，高速时是( 双星型）联结。

7、通常电压继电器（并)联在电路中,电流继电器（串）联在电路中。

9、电气原理图设计的基本方法有（经验设计法)、（逻辑设计法）两种。

11、电气控制系统图分为（电气原理图）(电气安装接线图）和（电气元件布置图）三类。

12、三相异步电动机常用的电气制动方法有(反接制动）和( 能耗制动）。

13、接触器的额定电压是指（主触头）上的额定电压。

电气控制与plc应用考试题及答案一、单项选择题（每题2分，共20分）1. PLC的全称是（）。

A. 可编程逻辑控制器B. 可编程控制器C. 可编程逻辑处理器D. 可编程控制逻辑器2. 下列哪个不是PLC的基本功能（）。

A. 输入/输出控制B. 定时/计数C. 数据处理D. 模拟信号处理3. PLC的扫描周期主要取决于（）。

A. 程序复杂度B. 硬件性能C. 外部负载D. 电源电压4. 在PLC中，常闭触点的符号是（）。

A. 常开触点B. 常闭触点C. 常开/常闭触点D. 无符号5. PLC的输入/输出模块通常采用（）接口。

A. 并行接口B. 串行接口C. 网络接口D. USB接口6. PLC的编程语言不包括（）。

A. 梯形图B. 语句列表C. 功能块图D. 汇编语言7. PLC的存储器中，用于存储用户程序的是（）。

A. 只读存储器B. 随机存取存储器C. 可编程只读存储器D. 非易失性存储器8. PLC的输出模块中，晶体管输出适用于（）负载。

A. 交流B. 直流C. 感性D. 容性9. PLC的输入模块中，光电耦合器的作用是（）。

A. 隔离输入信号B. 放大输入信号C. 转换输入信号D. 滤波输入信号10. PLC的通信协议中，Modbus协议主要用于（）。

A. 以太网通信B. 串行通信C. 无线通信D. 光纤通信二、多项选择题（每题3分，共15分）1. PLC的特点包括（）。

A. 可靠性高B. 编程简单C. 灵活性好D. 价格低廉2. PLC的输入设备包括（）。

A. 按钮B. 传感器C. 继电器D. 显示器3. PLC的输出设备包括（）。

A. 接触器B. 指示灯C. 电机D. 变频器4. PLC的编程语言包括（）。

A. 梯形图B. 布尔表达式C. 功能块图D. 结构化文本5. PLC的通信方式包括（）。

A. 串行通信B. 并行通信C. 以太网通信D. 无线通信三、判断题（每题2分，共20分）1. PLC的扫描周期是固定的。

电气控制与PLC理论考试三套试卷一、填空题〔将正确答案填入以下空白处，每题1分，共10分〕1、触点系统的结构方式有、指形触点。

2、任务在交流电压V、或直流电压1500V及以下的电路中起通断、维护、控制或调理作用的电器产品叫高压电器。

3、交流接触器的触点系统分为和辅佐触点，用来直接接通和分绝交流主电路和控制电路。

4、热继电器有多种结构方式，最常用的是结构，即由两种不同收缩系数的金属片用机械碾压而成，一端固定，另一端为自在端。

5、熔断器主要作为电路的维护元件。

6 、三相笼型异步电动机的制动方法普通采用机械制动和电气制动，其中电气制动方法有：、能耗制动、再生制动等。

7、电气控制系统中常用的维护环节有维护、过电流维护、过载维护、失电压维护、欠电压维护、过电压维护及弱磁维护等。

8、PLC的基本结构由、存储器、输入输入接口、电源、扩展接口、通讯接口、编程工具、智能I/O接口、智能单元等组成。

9、按PLC物理结构方式的不同，可分为和模块式两类。

10、PLC常用的编程言语有：、指令表、初级言语。

二、选择题〔以下每题只要一个正确答案，将正确答案的代号填入括号内，每题2分，共20分〕1、电磁机构中，吸引线圈的作用是：〔〕A、将电能转化成磁场能量B、将磁场能转化成电能2、用来分断或接通控制电路的是交流接触器的〔〕A、辅佐触点B、主触点3、电磁式交流接触器和交流继电器的区别是：〔〕A、交流接触器有短路环，而继电器没有B、交流接触器有主、辅佐触点之分，而继电器没有C、没有区别4、以下对PLC输入继电器的描画正确的选项是：〔〕A、输入继电器的线圈只能由外部信号来驱动B、输入继电器的线圈只能由顺序来驱动C、输入继电器的线圈既可以由外部信号来驱动又可以由顺序来驱动5、把线圈额外电压为220V的交流接触器线圈误接入380V的交流电源上会发作的效果是：〔〕A、接触器正常任务B、接触器发生剧烈震动C、烧毁线圈D、烧毁触点6、中间继电器的电气符号是：〔〕A、SBB、KTC、KAD、KM7、自动空气开关的电气符号是：〔〕A、SBB、QFC、FRD、FU8、以下对PLC软继电器的描画，正确的选项是：〔〕A、有有数对常开和常闭触点供编程时运用B、只要2对常开和常闭触点供编程时运用C、不同型号的PLC的状况能够不一样D、以上说法都不正确9、OR指令的作用是：〔〕A、用于单个常开触点与前面的触点串联衔接B、用于单个常闭触点与下面的触点并联衔接C、用于单个常闭触点与前面的触点串联衔接D、用于单个常开触点与下面的触点并联衔接10、用于驱动线圈的指令是：〔〕A、LDB、ANDC、ORD、OUT三、判别题〔下面各题正确的在括号内划√，错误的在括号内划×，每题2分，共20分〕1、电磁式交流接触器的死心端面上必需装置一个铜制的短路环。

电气控制与plc考试题库及答案一、单选题1. PLC的全称是（）。

A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算机D. 可编程逻辑控制单元答案：A2. 下列哪个选项不是PLC的特点？（）。

A. 高可靠性B. 易于编程C. 价格昂贵D. 灵活性高答案：C3. PLC的输入/输出接口通常采用的信号类型是（）。

A. 模拟信号B. 数字信号C. 光信号D. 声音信号答案：B二、多选题1. PLC在工业控制中的应用包括（）。

A. 机床控制B. 交通信号控制C. 家庭电器控制D. 机器人控制答案：A B D2. 下列哪些是PLC的编程语言？（）。

A. 梯形图B. 指令列表C. 功能块图D. 自然语言答案：A B C三、判断题1. PLC的输入/输出接口可以直接与交流220V的设备连接。

（）答案：错误2. PLC的扫描周期是指PLC完成一次从输入扫描到输出更新的全过程。

（）答案：正确3. PLC的程序可以在运行中随时修改。

（）答案：错误四、填空题1. PLC的编程语言中，______图是最常用的编程语言之一。

答案：梯形2. PLC的输出接口通常包括______输出和继电器输出。

答案：晶体管3. PLC的输入接口通常包括______输入和______输入。

答案：直流；交流五、简答题1. 简述PLC的工作原理。

答案：PLC的工作原理是采用循环扫描的方式，首先对输入信号进行扫描，然后执行用户程序，最后更新输出状态。

2. 解释PLC的扫描周期对系统性能的影响。

答案：PLC的扫描周期决定了系统响应的速度，扫描周期越短，系统响应越快，但可能会增加CPU的负担，反之则可能导致系统响应变慢。

六、计算题1. 假设一个PLC的扫描周期为10ms，计算在1分钟内该PLC可以完成多少次扫描。

答案：1分钟=60000ms，60000ms / 10ms = 6000次。

2. 如果一个PLC的输入信号处理时间为2ms，输出信号处理时间为1ms，计算该PLC的最小扫描周期。

电气控制与plc考试题及答案一、选择题（每题2分，共20分）1. PLC的全称是（）。

A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算机D. 可编程逻辑电路答案：A2. PLC的输入设备通常包括（）。

A. 按钮和传感器B. 继电器和接触器C. 显示器和打印机D. 变频器和伺服电机答案：A3. PLC的输出设备通常包括（）。

A. 指示灯和蜂鸣器B. 继电器和接触器C. 显示器和打印机D. 变频器和伺服电机答案：B4. PLC的工作原理基于（）。

A. 顺序控制B. 并行控制C. 循环扫描D. 事件驱动答案：C5. PLC的编程语言不包括（）。

A. 梯形图B. 功能块图C. 布尔逻辑D. 汇编语言答案：D6. PLC的扫描周期主要取决于（）。

A. 程序复杂度B. 硬件性能C. 输入输出数量D. 电源电压答案：A7. PLC的存储器分为（）。

A. 只读存储器和随机存取存储器B. 只读存储器和可编程存储器C. 随机存取存储器和可擦写存储器D. 可擦写存储器和非易失性存储器答案：B8. PLC的输入滤波器的作用是（）。

A. 消除电磁干扰B. 提高输入信号的稳定性C. 减少输入信号的延迟D. 增加输入信号的强度答案：A9. PLC的输出隔离的作用是（）。

A. 防止电流回流B. 保护PLC内部电路C. 增加输出信号的强度D. 减少输出信号的延迟答案：B10. PLC的自诊断功能可以检测（）。

A. 程序错误B. 硬件故障C. 输入输出状态D. 所有选项答案：D二、填空题（每空1分，共20分）1. PLC的英文全称是_______，中文全称是_______。

答案：Programmable Logic Controller；可编程逻辑控制器2. PLC的输入设备包括按钮、传感器、_______等。

答案：接近开关3. PLC的输出设备包括继电器、接触器、_______等。

答案：指示灯4. PLC的工作原理基于_______控制方式。
