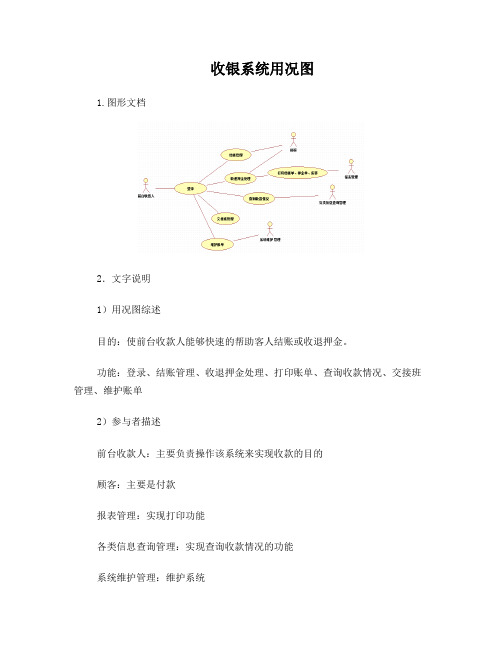

收银系统用况图
1.图形文档
2.文字说明
1)用况图综述
目的:使前台收款人能够快速的帮助客人结账或收退押金。
功能:登录、结账管理、收退押金处理、打印账单、查询收款情况、交接班管理、维护账单
2)参与者描述
前台收款人:主要负责操作该系统来实现收款的目的
顾客:主要是付款
报表管理:实现打印功能
各类信息查询管理:实现查询收款情况的功能
系统维护管理:维护系统
3)用况描述
用况名:登录
简述:登录系统
参与者:前台收款人
细节:输入帐号和密码
If 帐号或密码不正确弹出提示框
Then 重新输入帐号或密码并确定
End for;转到收银系统首页。
前置条件:帐号和密码要正确
收银系统类图1、图形文档
2、文字说明
1)类图综述
目的:实现整个收银系统的操作
功能:登录、结账、收押金、查询收款情况、打印账单、交接班2)类描述
类的整体说明:包括前台收款人类、顾客类、信息查询系统类、账单类、报表管理系统类,其中前台收款人类和顾客类有主动性,而信息查询系统类和账单类无主动性。
类名属性名属性含义数据类型
前台收款人类姓名表示收人人的名字字符类
工作号码收款人的代号字符类
顾客类姓名顾客的名字字符类
电话号码顾客的联系方式字符类
信息查询系统类
账单类账单号账单的代号字符类
报表管理系统类
操作说明:
3)关联描述
前台收款人与顾客之间是二元关联,顾客和信息查询系统之间是多元关联,账单和信息查询系统之间是多元关联,账单和报表管理系统是多元关联,账单和前台收款人是多元关联。
收银顺序图
1、图形文档
2、文字说明
1)顺序图综述
目的:实现对顾客的收款,并记录信息。
2)顺序图中的对象描述
对象名是否为主动对象顾客是
钱台收款人是
钱台否
收款界面否
客人信息管理否
3)对象接收/发送信息的描述
信息查询系统用况图
1.图形文档
2.文字说明
1)用况图说明
目的:使管理人员能够查询各类信息
功能:房态图查询、各种列表查询、公共信息查询、公共信息查询、导航器查询、系统维护
2)参与者描述
管理人员:登录系统查询各类信息
客人预定管理:管理客人预定房间
收银管理:使前台收款人能够快速的帮助客人结账或收退押金
系统维护管理:维护系统
3)用况图描述
用况名:登录
简述:登录信息查询系统
参与者:管理人员
细节:管理人员输入帐号、密码按登录,然后登录系统
前置条件:帐号和密码要正确
用况名:登录
简述:登录信息查询系统
参与者:管理人员
细节:管理人员输入帐号、密码按登录,然后登录系统
前置条件:帐号和密码要正确
