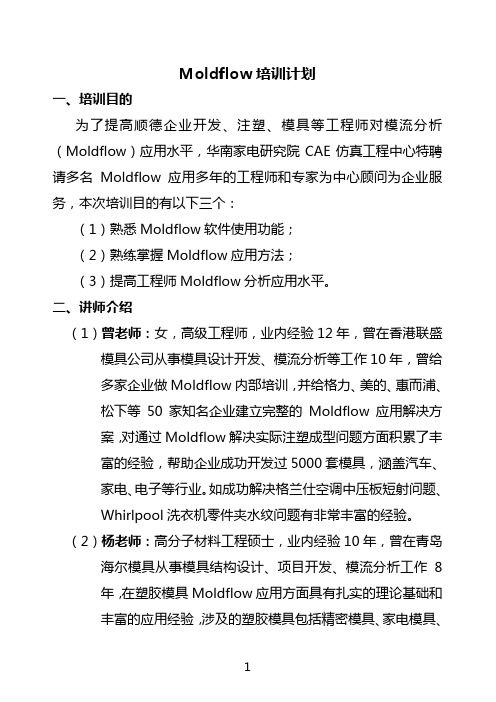

Moldflow培训计划一、培训目的为了提高顺德企业开发、注塑、模具等工程师对模流分析（Moldflow）应用水平，华南家电研究院CAE仿真工程中心特聘请多名Moldflow应用多年的工程师和专家为中心顾问为企业服务，本次培训目的有以下三个：（1）熟悉Moldflow软件使用功能；（2）熟练掌握Moldflow应用方法；（3）提高工程师Moldflow分析应用水平。
二、讲师介绍（1）曾老师：女，高级工程师，业内经验12年，曾在香港联盛模具公司从事模具设计开发、模流分析等工作10年，曾给多家企业做Moldflow内部培训，并给格力、美的、惠而浦、松下等50家知名企业建立完整的Moldflow应用解决方案，对通过Moldflow解决实际注塑成型问题方面积累了丰富的经验，帮助企业成功开发过5000套模具，涵盖汽车、家电、电子等行业。
如成功解决格兰仕空调中压板短射问题、Whirlpool洗衣机零件夹水纹问题有非常丰富的经验。
（2）杨老师：高分子材料工程硕士，业内经验10年，曾在青岛海尔模具从事模具结构设计、项目开发、模流分析工作8年，在塑胶模具Moldflow应用方面具有扎实的理论基础和丰富的应用经验，涉及的塑胶模具包括精密模具、家电模具、汽车模具等；曾在Moldflow公司担任应用工程师2年，负责Moldflow用户的培训及技术支持；现任北京迅利科技公司技术经理，负责迅利公司Moldflow业务在全国的应用推广及技术支持等工作。
（3）蔡老师：男，高级工程师，从事Moldflow分析及软件应用有8年应用经验，曾在广州昌模、德昌电机等知名公司任职负责Moldflow应用分析工作，涉及汽车、家电、工业设备等多个行业，产品涉及到电话机、LCD电视、多媒体音箱、汽车仪表盘等多个方面。
（4）黄老师：Moldflow资深分析工程师，10年塑胶模具行业从业经验，5年Moldflow软件应用经验，积累了应用Moldflow解决空调扇叶、空调、小家电等行业问题的丰富经验。
MoldFlow培训教材一、软件视窗MoldFlow软件大体分为功能区、任务栏、设计区三大部份1、关闭互联网二、分析流程1、分析流程包含前处理和后处理两部份A、前处理新建工程项目：导入模型：常用的导入模型格式：STL、IGES、X_T、STP、UDM 注：如果要导入UG、CATIA、SOLIDWORK等三维软件图档，必须要授权的正版软件。
划分网格：必须要划分的网格才能进行分析。
网格类型：分为中性面、双层面、3D。
1）中性面网格：中面网格由三节点的三角形单元组成，网格创建在模型壁厚中间处，形成单层网格。
在创建网格过程中要实时提取模型的壁厚信息，并赋予相应的三角形单元。
中面网格优点为分析速度快，效率高，适用于薄壳类零件。
中面网格缺点为基于厚度方向上的分析结果不够准确。
2）双层面网格：双层面网格也由三角形单元组成，但是同中面网格不同，它创建在模型的上下表面。
双层面网格适用于相对较厚或者取中面较困难零件，可以分析出厚度方向上的结果。
双层网格缺点为中间层的分析结果确不能表达了。
3）3D网格：由四节点四面体单元构成，每个四面体单元又是由四个中面网格模型的三角形单元组成。
它既有表面层又有中间层，在MoldFlow里中间的层数最少为6层，最多为20层。
一般常取8~12层。
其优点为计算更为精确，可较好的模拟三维流动。
其缺点是网格多了，对电脑要求较高。
网格检修：难点选择分析类型：选择成型材料：创建浇注系统：创建冷却系统：设置工艺参数：难点B、后处理三、导入模型弦角度：弦角度控制着网格中的直线段与CAD模型曲线的近似程度。
弦角度越小，弦长就越小，网格便会越精细。
如果产生的弦长大于一般边长，就使用一般边长。
IGES、UDM：导入进来的是面（片体）STP、X_T：导入进来的体（需要安装MDL）四、网格划分参数要求1、网格类型：中性面、双层面（表面网格）、3D网格2、网格密度：网格密度越高，结果越精确。
可改变单条边的密度。
附件二Moldflow培训大纲基础操作篇（1天）第一章注塑成型工艺及注塑机简介1.1注塑成型过程1.2注塑成型产品和模具1.3注塑机第二章Moldflow软件介绍2.1操作界面2.2工作环境设置2.3菜单与工具条第三章开始新项目3.1文件类型与层次3.2项目和任务管理第四章网格划分与修理4.1 Moldflow网格类型4.2网格划分参数设置4.3 网格修理命令与技巧第五章模型前处理技术5.1 Moldflow cad doctor修复与简化5.2 Hypermesh中性面网格处理技术第六章流道与水路建模6.1 流道系统6.2 冷却系统6.3镶件第七章分析类型与参数设定7.1 分析类型选择7.2 材料选择7.3 浇口位置选择7.4工艺参数设定7.5 常见的分析出错/警告解决办法第八章分析结果解释8.1 流动结果8.2 冷却结果8.3 翘曲结果第九章创建分析报告9.1 HTML格式报告9.2 Powerpoint格式报告第十章数据库管理10.1材料数据库10.2 注塑机数据库第十一章Moldflow与结构分析CAE软件的接口11.1 Mpi/Abaqus接口11.2 Mpi/Ansys接口第十二章如何使用帮助高级应用篇（1天）第一章Moldflow基本原理1.1塑料的流动2.1塑料的冷却第二章Moldflow分析的最佳流程2.1 输入阶段2.2 分析阶段2.3 输出阶段第三章填充分析与优化3.1 设计优化原则及流程3.2浇口位置分析优化3.3成型窗口分析优化3.4流道平衡分析优化3.5工艺条件设定方法3.6 结果评估标准第四章冷却分析与优化4.1设计优化原则及流程4.2工艺条件设定方法4.3 冷却求解器高级设置4.4 结果评估标准第五章保压分析与优化5.1 设计优化原则及流程5.2 工艺条件及保压曲线设定方法5.3 结果评估标准第六章翘曲分析与优化6.1设计优化原则及流程6.2 求解器高级设置6.3 结果评估标准第七章Moldflow材料技术解决方案7.1 材料特性参数7.2 材料敏感性研究7.3 分析替代材料选择原则第八章Moldflow收缩与翘曲解决方案8.1 材料收缩率的Moldflow分析方法8.2 Moldflow解决翘曲的典型手法第九章Moldflow与注塑机工艺关联的解决方案9.1工艺条件对Moldflow分析精度的影响9.2 Moldflow工艺条件输入输出第十章Moldflow分析结果与实际成型缺陷的关联性10.1 常见注塑成型缺陷及产生机理10.2 评估成型缺陷的Moldflow分析结果1 / 1。
看板网moldflow培训课程大纲
模流分析即Moldflow软件，可以在模具加工前，在电脑上对整个注塑成型过程进行类比分析，准确预测熔体的填充、保压、冷却情况，以及制品中的应力分布、分子和纤维取向分布、制品的收缩和翘曲变形等情况，以便设计者能尽早发现问题，及时修改制件和模具设计，而不是等到试模以后再返修模具。
这不仅是对传统模具设计方法的一次突破，而且能减少甚至避免模具返修报废、提高制品质量和降低成本还能大大地缩短制造周期，从而提高产品的市场竞争力。
近几年，在汽车、家电、电子通讯、化工和日用品等领域得了广泛应用。
一直主导塑胶成型CAE软体市场。
Moldflow在整个模具行业中是比较先进的软件，模流分析技术虽然目前在全国处于起步阶段，但是模流分析技术所具备的“减少甚至避免模具返修报废、提高制品质量和降低成本”这些优势，是所有企业发展所必须的。
模流分析广泛应用于机械、汽车、家电、电子产品、家具、建筑、医学骨科等产品设计及研发。
其作用是：确保产品设计的安全合理性，同时采用优化设计，找出产品设计最佳方案，降低材料的消耗或成本; 在产品制造或工程施工前预先发现潜在的问题; 模拟各种试验方案，减少试验时间和经费; 是产品设计研发的核心技术。
看板网根据超过十年的Moldflow模流分析项目经验和Moldflow模流分析培训经验，根据社会需求，根据企业和个人的需求，做出了以下Moldflow模流分析课程内容；
课程大纲：
（一）、Moldflow概述
1、Moldflow软件简介
2、Moldflow各模块的基本功能
2.1、MPA与MPI的主要功能
2.2、MPI各子模块的功能
3、Moldflow基本流程
（二）、Moldflow基本操作
1、Moldflow操作接口
2、工作环境设置
3、菜单与工具条
4、MPI分析入门示例
（三）、Moldflow网格划分与处理
1、网格划分简介
2、网格的类型与划分方法
3、网格状态统计
4、网格编辑工具
5、网格缺陷处理方法
（四）、模型前处理技术
1、Moldflow cad doctor修复与简化
（五）、Moldflow建模工具
1、创建节点
2、创建曲线
3、创建面
4、创建镶件
5、移动和复制
6、实体属性查询
7、复制型腔
8、创建浇注系统
8.1、针阀式热嘴的设定
8.2、隔片运水和喷泉运水的制作
9、创建冷却系统
9.1冷却系统设计一般准则
10、创建模具表面
（六）、分析类型与材料选择
1、分析类型
2、材料选择
3、常用塑料特性
(七）、Moldflow的分析类型
1、浇口位置分析
2、流动分析
3、冷却分析
4、翘曲分析
5、成型工艺窗口分析
6、应力分析
7、热塑性塑料重迭注塑分析（双色成型分析）
8、气体辅助注塑成型分析
(八)、结果分析及创建分析报告
1、各分析结果查看解释
2、成型缺陷及解决对策
3、HTML格式报告
4、Word格式报告
5、PowerPoint格式报告
(九)、数据库管理及相关工艺计算
1、建立个人资料库
2、材料数据库
3、注塑机数据库
4、注塑成型工艺公式。
