protel实验报告第一篇：protel实验报告实验一、制作元件及创建元件库一、实验目的1、掌握原理图库文件的创建与保存方法。

2、熟练掌握原理图库元件设计步骤。

3、掌握利用已有相似元件进行修改，成为符合自己需要元件的设计方法。

二、实验内容1、按要求创建原理图库文件，进行环境设置。

2、在库中创建规定元件并命名。

三、实训步骤1、在D盘下建立文件夹，名称为自己姓名的汉语拼音。

2、新建项目，名称为：自己姓名的汉语拼音.PRJPCB。

3、在该项目中新建库文件，命名为自己姓名的汉语拼音.Schlib。

5、在自己姓名的汉语拼音.Schlib库文件中建立图1所示的所有元件。

在此处将图中所有的元器件截图，打印后粘贴。

不准抄袭别人的元器件，一旦发现雷同，一律按0分进行处理。

二、制作元器件封装一、实验目的：掌握创建PCB元件封装的方法，并自己建立一个PCB封装库。

二、实验内容1、按要求创建元器件封装，进行环境设置。

2、在库中创建规定元件并命名。

三、实验步骤1、创建PCB元件封装库执行菜单file->new->PCB library，新建一个元件封装库文件，在项目管理器中自动出现文件名为PCBLib1.PCBLib的元件库文件。

2、修改新建的元件封装库文件名用鼠标右键单击新建的PCBLib1.PCBLib文件，在弹出听对话框中选择save as，输入存放的位置和文件名后，关闭对话框。

注：命名为自己姓名的汉语拼音1.PCBLib。

3、手工创建新的元件封装手工创建元件封装就是利用系统提供的各种工具，按照实际的尺寸绘制出元件封装。

在此处将图中所有的元器件封装截图，打印后粘贴。

不准抄袭别人的元器件封装图，一旦发现雷同，一律按0分进行处理。

三、绘制简单原理图一、实验目的掌握电路原理图的设计步骤。

掌握Portel 99 SE电路原理图设计工具，图纸设置。

掌握设置网格、电气节点和光标方法。

掌握装载元器件库，放置、编辑和调整元器件。

成绩评定表课程设计任务书摘要随着信息时代的到来，电子技术在社会生活中发挥着越来越重要的作用，运用模电和数电知识设计的电子产品成为社会生活不可缺少的一部分，本次实验我们使用Proter99SE将数字时钟电路制作成PCB板和仿真电路设计。

数字时钟电路制作成PCB板其步骤有：、创建schematic Document文件画出原理图，检验原理图、生成网表，建立PCB Document文件载入网表、修改封装，元件布局、自动布线、手工调整布线、。

PCB板和仿真电路设计：同上建立仿真原理图（使用SIM库），设置仿真（需加入初始条件）生成仿真时序图。

关键词：Protel 99SE、集成运算放大器、SN74LS192N目录1PROTEL软件简介 (1)2设计的目的与要求 (1)2.1设计任务 (1)2.2设计要求 (1)3电路原理图的分析与设计 (2)3.1电路原理分析 (2)3.2电路原理的设计 (3)3.2.1秒分电路 (3)3.2.2时分电路 (3)4PROTEL 99SE绘制图 (4)4.1建立SCH文件并装入所需元件库 (4)4.2创建74161N元件 (4)4.3放置元件 (5)4.4原理图的布线 (6)4.5生成材料清单 (6)5PCB设计 (7)5.1生成网络表 (7)5.2创建PCB文件以及网络表的装入 (7)5.3元件的布局以及印刷板的布线 (12)结论 (15)参考文献 (16)1Protel软件简介PROTEL是PORTEL公司在80年代末推出的EDA软件，在电子行业的CAD软件中，它当之无愧地排在众多EDA软件的前面，是电子设计者的首选软件，其基于Windows环境的99SE版本,不仅提供了功能完备的电路设计工具,而且具备强大的电路仿真能力。

Protel99SE按照系统功能来划分，Protel99se主要包含以下俩大部分和6个功能模块。

1、电路工程设计部分(1)电路原理设计部分（Advanced Schematic 99）：电路原理图设计部分包括电路图编辑器（简称SCH编辑器）、电路图零件库编辑器（简称Schlib编辑器）和各种文本编辑器。

protel 99se课程设计一、课程目标知识目标：1. 理解Protel 99SE软件的基本操作界面和工作原理；2. 掌握Protel 99SE进行电路原理图设计的基本元件及绘图工具的使用；3. 学会使用Protel 99SE进行印刷电路板(PCB)布局、布线的基本方法；4. 掌握Protel 99SE中的ERC检查、网络表生成及DRC检查等电路分析功能。

技能目标：1. 能够独立进行简单的电路原理图设计，并利用Protel 99SE进行绘图；2. 能够运用所学知识，对原理图进行正确的ERC检查，并修正错误；3. 能够完成由原理图到PCB的转换，并进行基本的布局、布线；4. 能够对设计好的PCB进行DRC检查，解决基本的规则违反问题。

情感态度价值观目标：1. 培养学生对于电子设计软件的兴趣，激发其创新意识和探索精神；2. 培养学生的团队合作意识，学会在团队中分享和交流设计经验；3. 增强学生的工程意识，理解电子设计在实际应用中的重要性；4. 通过设计实践，培养学生解决问题的能力和面对挑战的积极态度。

本课程针对高年级电子技术相关专业的学生，结合课程性质、学生特点和教学要求，旨在通过具体的学习成果，使学生在掌握Protel 99SE软件操作的基础上，能够完成基本的电路设计任务，同时培养其情感态度价值观，为未来从事电子技术领域工作打下良好基础。

二、教学内容1. Protel 99SE软件概述- 软件安装与界面认识- 工程管理与文件操作2. 电路原理图设计- 基本元件库的使用与元件的放置- 原理图绘图工具的使用与连线技巧- ERC检查与错误修正3. 印刷电路板(PCB)设计- 由原理图生成网络表- PCB布局、布线原则与技巧- 元器件封装库的使用与封装放置4. 电路分析与检查- DRC检查与规则设置- 静态分析与仿真5. 综合设计实例- 简单电路原理图设计实例- PCB设计实例及优化教学内容根据课程目标制定，以教材为依据，结合科学性和系统性，安排了以上五个部分。

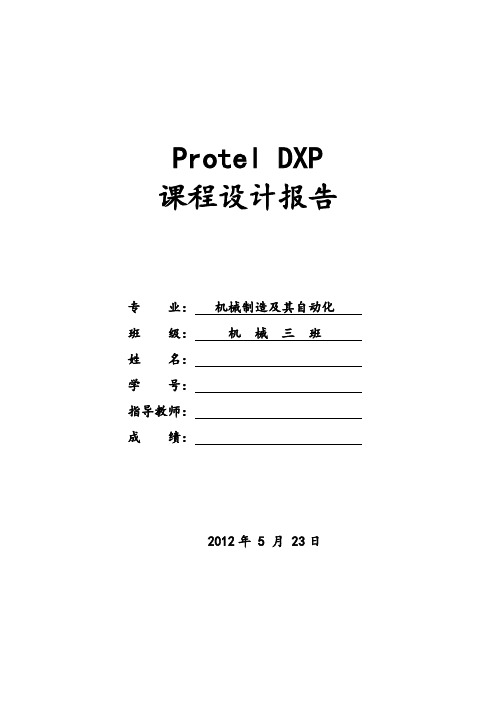

Protel DXP 课程设计报告专 业： 班 级： 姓 名： 学 号： 指导教师： 成 绩：机械制造及其自动化 机械三班2012 年 5 月 23 日第一次一、设计目的1.掌握原理图设计步骤 2.学习设置原理图工作环境 3.熟练掌握原理图设计工具的使用 4.学习简单的原理图绘制 5.熟练掌握层次原理图的设计 6.学习各种报表的生成 7.制作原理元件库 8.了解 PCB 的相关术语和概念 9.熟悉 PCB 的设计流程 10.熟练掌握元件的封装 11.学会利用 PCB 模板建立 PCB 文件 12..学会使用常用的 PCB 编辑功能 13.掌握简单 PCB 的布局布线 14.学会 PCB 对象的放置方法及其属性的修改 15.掌握 PCB 层堆栈管理 16.掌握网络报表载入的方法以及网络管理器的使用方法二、设计任务参考模拟电路课本，在 Protel DXP 中画出共射极，共基极和共集极放大电路要求：1）三极管标出 c，b，e 极2）图上添加文字标注，标明所属何种放大电路3）建立三个文件夹，三个项目，分别存放原理图三、电路的原理四、设计步骤1.建立 PCB 项目并保存在相应的位置 2.在项目中新建一个原理图并保存 3.设置原理图选项以及工作环境 4.加载元件库并利用元件库搜索功能查找相应的元件 5.在原理图上放置相应的元件以及设置元件的属性 6.合理的调整布局元件 7.放置电源、接地符号 8.放置网络标签、电气节点和连接线路 9.检查电路错误五、设计结果第二次一、设计目的通过学习能够初步的运用 protel DXP，画一些简单的原理图，为了便于绘制比较复杂的电 路原理图，需要了解 protel DXP 的高级绘图知识。

进一步了解原理图原件的通用编辑、认 识原理图库机器制作。

二、设计任务1.元件的通用编辑； 2.绘图工具栏的使用； 3.层次原理图的设计；三、电路的原理四、设计步骤1.自上而下的层次原理图设计（1）绘制层次原理图母图1）新建一个工程，2）执行放置方块电路命令，3）绘制方块电路，4）设置方块电路属 性，5）设置方块电路参数，6)修改方块电路上各个标示形式，7）放置方块电路端口，8） 设置方块电路端口属性，9）用导线或总线把各个方块电路之间具有电器意义的方块电路端 口连接起来。

天津工业大学理学院《电子线路课程设计》报告书班级：***姓名：***学号：***同组成员：***、***指导老师：*** 2012-11-4目录一、课程设计的目的 (3)二、技术参数和设计要求 (3)三、电路设计 (3)四、绘制原理图与PCB (7)4.1、电路原理图设计 (7)4.2、PCB设计 (11)五、课程设计总结 (12)六、参考文献 (13)七、附录（电路原理图，元件清单报表，PCB） (15)一、课程设计的目的1. 了解TOPSwitch-II系列器件的特性；2. 理解开关电源的设计思想和优点。

二、技术参数和设计要求1. 输入电压范围90～264V AC（50/60Hz），输出直流+5V；2. 稳定精度优于±3%，输出功率4W;3. 使用TOP100器件，使典型变换效率为70%。

三、电路设计一、主电路从交流电网输入、直流输出的全过程，包括：1、输入滤波器：其作用是将电网存在的杂波过滤，同时也阻碍本机产生的杂波反馈到公共电网。

2、整流与滤波：将电网交流电源直接整流为较平滑的直流电，以供下一级变换。

3、逆变：将整流后的直流电变为高频交流电，这是高频开关电源的核心部分，频率越高，体积、重量与输出功率之比越小。

4、输出整流与滤波：根据负载需要，提供稳定可靠的直流电源。

二、控制电路一方面从输出端取样，经与设定标准进行比较，然后去控制逆变器，改变其频率或脉宽，达到输出稳定，另一方面，根据测试电路提供的资料，经保护电路鉴别，提供控制电路对整机进行各种保护措施。

三、检测电路除了提供保护电路中正在运行中各种参数外，还提供各种显示仪表资料。

四、辅助电源提供所有单一电路的不同要求电源1、滤波整流：用4个二极管组成桥式整流器，将其变为大小变化的直流电2、后面再接一个整流滤波电路，由两个电容组成3、将接入的交流电整流滤波以后，VD1和VD2用来消除因变压器漏感引起的尖峰电压。

再用一个单片机控制整个电路工作。

工程应用软件上机实训报告学院: 机电工程学院专业: 测控技术与仪器班级:学号:姓名:时间:目录1 任务 (2)2 所用设备 (2)3 设计过程 (2)3.1原理图的绘制 (2)3.1.1 单片机89C51芯片的绘制 (2)3.1.2 按键电路 (3)3.1.3 复位电路 (3)3.1.4 晶振电路 (4)3.1.5 蜂鸣器电路 (4)3.1.6 数码管显示电路 (4)3.1.7总原理图 (5)3.2 PCB板的生成 (6)3.2.1数码管的封装 (6)3.2.2各元器件的封装号 (6)3.2.3 PCB图 (7)4 结论 (7)5参考文献 (7)实训报告1、任务1.熟悉PROTEL的基本操作。

2.掌握用PROTEL绘制原理图的基本方法3.掌握用PROTEL制作PCB板的方法4.设计一个89C51单片机最小系统系统, 其中包括晶振电路、按键复位电路、两位数码管、一个蜂鸣器、两个按键输入。

2.所用设备1.WINDOWS XP环境2.PROTEL 99 SE软件3.设计过程3.1原理图的绘制1、首先启动PROTEL 99 SE软件；在File>New中新建一个名为YY.ddb的数据库文件, 并将其设置合适的保存位置；4、3.双击Documents文件夹, 再次选择File>New菜单, 弹出New Document对话框。

双击其中的Schematic Document图标, 新建一个名为Sheet1.Sch的原理图文件；5、双击原理图子文档, 启动原理图编辑器；6、添加元件库, 需要的有Miscellaneous Devices.ddb；添加元件, 手动编辑自己想要的元件并导入元件库, 本次设计编辑了一个单片机89C51元器件；7、连接线路, 形成原理图。

3.1.1 单片机89C51芯片的绘制在Documents文件夹中选择File>New菜单, 弹出New Document对话框。

PROTEL课程设计任务书一一、课程设计题目：PROTEL应用实践—-简单的单片机开发系统设计二、课程设计的目的让学生掌握用PROTEL软件画电子线路原理图、设计印制版电路图的知识。

三、初始条件利用PROTEL软件画出老师提供的（或者自己确定的）电子线路原理图，并设计出印制版电路图.四、要求完成的主要任务1、用PROTEL软件画出原理图并打印。

2、生成原理图网络表并打印.3、生成原理图元件表并打印。

目录摘要 (1)1。

Altium Designer 概述 (2)2。

总体设计 (3)2。

1 制作元件库 (3)2。

1。

1原理图元件库制作 (3)2.1.2 封装库制作 (4)2。

2 绘制原理图 (4)2。

3 绘制PCB (5)3.课设总结 (6)参考文献 (7)附录（报表文件） (8)附件1 原理图 (8)附件2 网络表 (8)附件3 元件表 (10)附件4 元件库报告 (11)附件5 布线图 (18)附件6 铺铜 (19)附件7 3D图 (20)附件8 (21)摘要本课程设计结合单片机简单的外围电路出发，作为初学PCB设计，详细介绍了Altium Designr的实用功能,。

全面介绍了Altium Designer的界面、基本组成及使用环境等,并详细讲解了电路原理图的绘制、元件设计、印制电路板图的基本知识、印制电路板图设计方法及操作步骤等，具体实践了电路从电路原理图设计到印制电路板图输出的整个过程,并完成课程设计的全部任务.关键字:Altium Designer 电路原理图设计 PCB设计单片机外围电路1.Altium Designer 概述Altium Designer 是Altium澳大利亚公司推出的一个全32位的电路板设计软件。

该软件功能强大，人机界面友好，易学易用,使用该软件的设计者可以容易地设计出电路原理图和画出元件设计电路板图.而且由于其高度的集成性与扩展性,一经推出，立即为广大用户所接受，很快就成为世界PC平台上最流行的电子设计自动化软件，并成为新一代电气原理图工业标准. Altium Designer主要有两大部分组成,每一部分个有几个模块，第一部分是电路设计部分,主要有:原理设计系统，包括用于设计原理图的原理图编辑器Sch，用于修改和生成原理图元件的原件编辑器，以及各种报表的生成器Schlib.印刷电路板设计系统，包括用于设计电路板的电路板编辑器PCB以及用于修改，生成元件封装的元件封装编辑器PCBLib.第二部分是电路仿真与可编程逻辑器件设计。

《Protel软件训练》课程设计要求一、课程设计内容及要求1.绘制具有一定规模、一定复杂程度的电路原理图*.sch（自选）。

可以涉及模拟、数字、高频、单片机等等电路。

2.绘制电路原理图相应的双面印刷版图*.pcb附注：1.每个同学必须完成上述1、2两个基本任务，3为选作内容（完成仿真，从优评分）。

2.电原理图的规模、复杂度：规模越大、越复杂，分数越高。

电路选择不可过分简单，元件种类（包括电源和信号源）少于5种；或者元件个数少于20个将导致不及格。

3.制图结果的美观性，可读性：制图越美观、可读性越好，分数越高。

4.实习报告的质量：报告要写得条理清楚、图文并茂，体现制图和仿真分析（包括必要的计算）的过程。

二、《Protel软件训练》报告要求1．任务书2．摘要3．目录4．正文1）使用protel制作电原理图2）使用protel制作PCB图3）使用protel进行电路仿真设计（选做）5．参考文献请仔细参看附录中的报告格式，出现低级错误一律打回重做！抄袭一律不及格——即使没有互为抄袭，但是抄袭自同一来源（比如网上）均系抄袭！三、报告提交日期20周答辩同时提交报告。

四、课程设计题目举例1.功率放大器。

2.充电器稳压电源3.数模混合电路4.小功率调频发射机5.单版机最小系统。

6.彩灯控制电路7.函数信号发生器设计8.扩音机与电唱机的拾音电路9.自然风电扇控制电路10.自动亮灭电视灯11.低噪声放大电路12.调制电路13.汽车尾灯显示控制电路14.365倒计时电路15.变容二极管调频16.双路防盗报警器17.振幅调制与解调实验电路18.充电器的设计。

19.相位鉴频器20.低频功率放大器。

21.光耦输入板22.模拟乘法器调幅电路23.集成运放与晶体管组成的运放24.混频器设计25.直流稳压电源的设计。

26.音响放大器设计选题要求：根据个人兴趣选择题目及电路图，可以选做上述的题目也可自己另外选题，每个同学的题目不能与其他同学相同，选好后请报到班长处备案，超过2人选同一题目，请按照在班长处备案的先后顺序自行商议无效资格。

protel的课程设计一、课程目标知识目标：1. 让学生掌握Protel软件的基本操作和界面功能，理解电子电路原理图的设计流程。

2. 培养学生运用Protel软件绘制原理图、制作PCB板的能力，并了解电路板的生产工艺。

3. 使学生掌握Protel软件中的元件库、原理图符号和PCB封装的创建与应用。

技能目标：1. 培养学生运用Protel软件进行电子电路设计的实际操作能力。

2. 提高学生团队协作、沟通表达及解决问题的能力，能在项目实践中运用Protel完成电路设计任务。

3. 培养学生具备一定的创新意识和实践能力，能够运用Protel软件进行简单电子产品的设计与制作。

情感态度价值观目标：1. 培养学生对电子技术的兴趣和爱好，激发学生学习电子专业的热情。

2. 培养学生严谨、细致、负责的学习态度，养成良好的电子设计习惯。

3. 增强学生的环保意识，认识到电子设计在生产、生活及环保方面的责任与使命。

课程性质：本课程为电子技术专业课程，以实践操作为主，结合理论讲解，培养学生的实际动手能力。

学生特点：学生为高中电子技术专业方向的学生，具备一定的电子基础知识，对实际操作有较高的兴趣。

教学要求：教师应注重理论与实践相结合，关注学生的学习进度，及时解答学生疑问，引导学生主动探索，提高学生的实际操作技能。

同时，注重培养学生的团队协作能力和创新精神。

通过课程学习，使学生能够独立完成电子电路的设计与制作任务。

二、教学内容1. Protel软件概述：介绍Protel软件的发展历程、功能特点及在电子电路设计中的应用。

教材章节：第一章 软件概述2. Protel原理图设计：讲解原理图设计的基本流程、元件库的创建与应用、原理图符号的绘制方法。

教材章节：第二章 原理图设计3. Protel PCB设计：介绍PCB板的设计流程、PCB封装的创建与应用、布线规则与技巧。

教材章节：第三章 PCB设计4. 原理图与PCB的交互：讲解原理图与PCB之间的交互操作，如原理图符号与PCB封装的映射关系、原理图与PCB的同步更新等。

成绩：Protel电路设计课程设计报告课程Prote课程设计专业电子信息工程技术学号指导教师机械与电子信息工程学部一课程设计目的1 熟悉Protel DXP的基本操作。
