混凝土面板钢筋制作及安装检验方法

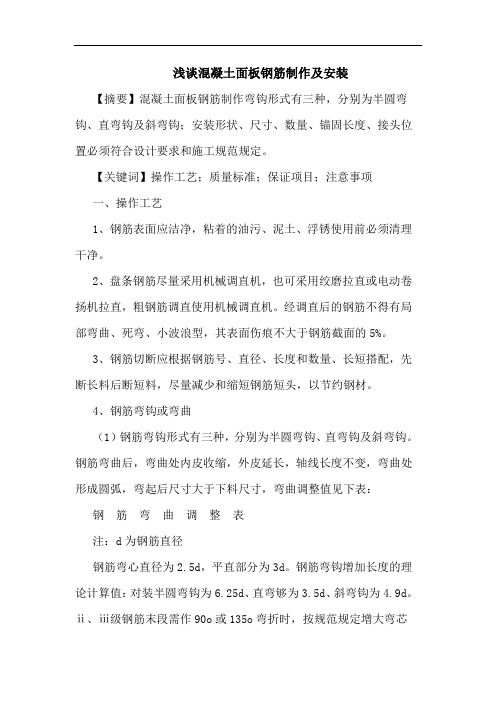

浅谈混凝土面板钢筋制作及安装【摘要】混凝土面板钢筋制作弯钩形式有三种，分别为半圆弯钩、直弯钩及斜弯钩；安装形状、尺寸、数量、锚固长度、接头位置必须符合设计要求和施工规范规定。

【关键词】操作工艺；质量标准；保证项目；注意事项一、操作工艺1、钢筋表面应洁净，粘着的油污、泥土、浮锈使用前必须清理干净。

2、盘条钢筋尽量采用机械调直机，也可采用绞磨拉直或电动卷扬机拉直，粗钢筋调直使用机械调直机。

经调直后的钢筋不得有局部弯曲、死弯、小波浪型，其表面伤痕不大于钢筋截面的5%。

3、钢筋切断应根据钢筋号、直径、长度和数量、长短搭配，先断长料后断短料，尽量减少和缩短钢筋短头，以节约钢材。

4、钢筋弯钩或弯曲（1）钢筋弯钩形式有三种，分别为半圆弯钩、直弯钩及斜弯钩。

钢筋弯曲后，弯曲处内皮收缩，外皮延长，轴线长度不变，弯曲处形成圆弧，弯起后尺寸大于下料尺寸，弯曲调整值见下表：钢筋弯曲调整表注：d为钢筋直径钢筋弯心直径为2.5d，平直部分为3d。

钢筋弯钩增加长度的理论计算值：对装半圆弯钩为6.25d、直弯够为3.5d、斜弯钩为4.9d。

ⅱ、ⅲ级钢筋末段需作90o或135o弯折时，按规范规定增大弯芯直径。

在实际配料时半圆弯钩增加长度见下表。

半圆弯钩增加长度参考表（机械弯）（2）弯起钢筋中间部位弯折处的弯曲直径d不少于钢筋直径的5倍。

弯起钢筋弯起直径及斜长计算系数见下表。

注：h。

为弯起高度（3）箍筋：箍筋的末段应作弯钩，弯钩形式符合设计要求。

当设计无具体要求时，用ⅰ级钢筋或冷拔低碳钢丝制作的箍筋，其弯钩的弯曲直径必须大于受力钢筋直径，并且不小于箍筋直径的2.5倍；弯钩平直部分的长度不宜小于箍筋直径5倍。

箍筋的调整值见下表：箍筋调整值，即为弯钩增加长度和弯曲调整值两项之差或和。

根据箍筋量、外包尺寸或内皮尺寸而定。

（4）钢筋下料长度应根据构件尺寸、混凝土保护层厚度、钢筋弯曲调整值和弯钩增加长度等规定综合考虑。

a、直钢筋下料长度=构件长度- 保护层厚度+ 弯钩增加长度b、弯起钢筋下料长度=直段长度+ 斜弯长度- 弯曲调整值+ 弯钩增加长度c、箍筋下料长度=箍筋内周长+ 箍筋调整值+ 弯钩增加长度。

钢筋混凝土面板装饰墙板施工方案及技术措施1. 引言本文档旨在提供钢筋混凝土面板装饰墙板的施工方案和技术措施，为相关工程提供指导和参考。

2. 施工方案2.1 准备工作在施工开始之前，需要进行以下准备工作：- 确定施工区域和墙板尺寸；- 检查施工区域的地基和结构是否符合要求；- 确定墙板的材料和厚度；- 准备所需的施工工具和设备。

2.2 预制与安装钢筋混凝土面板装饰墙板的施工包括预制和安装两个步骤：- 预制：首先，根据设计要求，将钢筋混凝土面板进行预制。

这包括进行模具制作、混凝土浇筑、养护等工序；- 安装：预制完成后，将面板安装到墙体结构上。

这包括面板的定位和固定。

2.3 防水与防裂处理为确保墙板的使用寿命和外观效果，需要进行防水与防裂处理：- 防水处理：使用专用防水涂料或薄膜进行墙板表面的防水处理，以阻止水分渗透；- 防裂处理：在施工过程中，采用钢筋布置合理、控制混凝土收缩、设置防裂缝等措施，以减少墙板的开裂。

3. 技术措施3.1 施工质量控制在施工过程中，需要注意以下质量控制措施：- 混凝土配合比的控制，确保混凝土的强度和均匀性；- 模具制作的精度控制，确保墙板的尺寸和形状准确；- 施工现场的环境控制，保证混凝土浇筑和养护过程中的温度和湿度符合要求。

3.2 安全措施为保障施工安全，需要采取以下安全措施：- 工地安全警示标志的设置，提醒工作人员注意安全；- 工人配备必要的安全防护用具，如安全帽、防护眼镜等；- 建立施工现场的安全管理制度，确保各个工序的施工安全。

4. 总结本文档提供了钢筋混凝土面板装饰墙板的施工方案和相关技术措施。

在实际施工中，需根据具体要求和实际情况进行调整和补充。

施工过程中，要严格按照相关标准和规范进行操作，确保施工质量和施工安全。

请注意，文档中的内容仅供参考，具体实施时应结合实际情况和相关法规。

泉州市德化县彭村水库工程土建、金属结构及机电安装工程面板混凝土面板施工方案福建省水利水电工程有限公司彭村水库工程项目部2016.02一、前言： (1)二、钢筋砼面板施工的特殊性 (1)三．彭村水库大坝砼面板分缝分块施工方案 (3)四、面板砼重要部位的施工方法 (9)（一）大坝上游坡面平整度的检查测量校核及面板砼分缝砂浆垫层的施工顺序 (9)（二）面板砼周边缝沥青砂浆施工方法及安全技术措施 (9)（三）大坝砼面板分缝模板安装的施工方法 (11)（四）面板砼浇筑质量检查项目和要求 (13)（五）面板砼浇筑质量检测项目和技术要求 (13)（六）面板砼取样做试块的频率 (14)五、面板砼前期施工应准备的材料汇总表 (15)六、面板堆石坝砼表面止水施工材料汇总表 (17)七、拟投入的主要机械设备一览表 (19)八、拟投入的主要技术工人数量一览表 (20)九、面板砼施工的主要技术质量保证措施要领 (21)十、几点建议 (22)一．一、前言：彭村水库面板堆石坝的坝体填筑预计2016年3月份可以达到▽642.50m 高程，坝体预留沉降期2个月于2016年5月底若气温适宜有望进行钢筋砼面板的浇筑工作。

单从面板砼工程的施工前期就需要投入大量的资金购买钢筋、水泥、粉煤灰，减水剂，引气剂、止水铜片、沥青、止水材料、木材、无纺土工布、塑料薄膜、彩条布、养护洒水供水管。

加工合格的碎石料、人工砂等施工原材料，配置特种施工机械设备和配齐有熟练技术和操作技术的工人参与施工。

▽642.50m高程的坝面宽度只有13.49m，要布置许多机械设备和交通行车及机械搬迁移动，堆放钢筋等施工材料，面板延线施工工种、工序繁多，交叉作业、施工强度相当大，技术含量高，施工质量要求严格，并且应保持连续作业，要把该项工作做到有条不絮，务实并有序开展，即时项目部应派专人在现场调配指挥部署，应督促落实劳务队提前备足各种施工材料和熟练各种施工技术工人进场，特别是现在就要落实5000m³干净的河沙和9000m³2级配合格的碎石加工及采购，争取建设单位资金上的大力支持，才能确保在3个月时间内顺利完成砼面板浇筑任务。

混凝土结构施工验收规范及检验方法关于质量验收建筑是有生命的，如果说建筑设计代表“他”的外形，结构设计代表“他”的骨架，那么我们工程人所掌控的质量安全，就一定是代表“他”的身体素质了。

如何才能知道我们身体素质的好坏呢？那就需要体检了，体检在日常生活中对我们很重要，当然对我们的建筑物来说也是重中之重。

而质量验收就是对建筑工程最有效的体检。

为什么要验收建筑工程质量检测，是每个工程环节必须的，一个环节出现问题，就会导致质量检测的不合格。

从以下几个方面阐述质检的重要性：有利于质检工程的质量安全。

对建筑设备和场地进行把关。

真实数据反映实时质量情况。

质量验收人员的专业性训练。

混凝土结构工程验收标准模板分项工程模板安装：主控项目1、模板及支架用材料的技术指标应符合国家现行标准的规定。

进场时应抽样检验模板和支架材料的外观、规格和尺寸。

检查数量：按国家现行相关标准的规定确定检验方法：检查质量证明文件、观察、尺量2、现浇混凝土结构模板及支架的安装质量，应符合国家现行有关标准的规定和施工方案的要求。

检查数量：按国家现行相关标准的规定确定检验方法：按国家现行相关标准的规定确执行3、后浇带处的模板及支架应独立设置。

检查数量：全数检查检验方法：观察4、支架竖杆和横向模板安装在土层上时，应符合下列规定：a.土层应坚实、平整，其承载力或密实度应符合施工方案的要求b.应有防水、排水措施；对冻胀土，应有预防冻融措施c.支架竖杆下应有底座或垫板检查数量：全数检查检验方法：观察；检查土层密实度检测报告、土层承载力验算或现场检测报告验收标准：1、足够的强度、刚度和稳定性能可靠地承受新浇砼的重量和侧压力，以及在施工过程中所产生的荷载，从而在浇筑的过程中不发生变形。

2、架要横平竖直，间距均匀，挑出长度一致。

模板接缝要严密，接缝不大于3mm 的模板用胶带纸粘贴。

3、墙柱边弹300mm模板检查线，顶板模板施工完后，在顶板周边弹300mm检查线，电梯井内弹十字检查线。

7.2.2预应力混凝土预制梁（板）（模板与支架、钢筋、混凝土）制作、安装施工工艺标准1 总则1.1 适用范围本标准适用于本企业承接的城市桥梁工程中预应力混凝土预制梁（板）制作、安装的施工及验收。

1.2 参考标准及规范本标准依据现行国家标准《城市桥梁工程施工与质量验收规范》GJJ2-2008、《城市桥梁养护技术标准》GJJ99-2003、J281-2003、钢筋焊接及验收规程(JGJ18-2003) 、建筑施工扣件式钢管脚手架安全技术规范JGJ130－2001及《公路桥涵施工技术规范》（JTJ 041－2000）等的要求进行编制。

在工程施工时除执行本标准外，尚应符合现行国家、行业及地方有关标准（规范）的相应规定。

2 术语2.0.1预应力混凝土预制梁（板）指桥梁上部结构梁（板）在专门场地进行钢筋混凝土及预应力的预制施工，然后运至桥位进行安装的结构。

3 基本规定3.0.1 预制梁（板）所用的水泥、砂、石、水、外掺剂的质量和规格必须符合设计和规范的要求，并按规定的配合比施工。

3.0.2 预制梁（板）不得出现露筋和空洞现象。

3.0.3 预制梁（板）采用胶囊施工时，应采取有效措施防止胶囊上浮。

3.0.4 预制梁（板）在吊出预制底座时，混凝土强度不得低于设计要求的吊装强度；梁（板）在安装时，支承结构（墩台、盖梁、垫石）的强度应符合设计要求。

3.0.5 预制梁（板）安装前，墩台支座垫板必须牢固。

3.0.6 预制梁（板）就位后，梁两端支座应对位，梁（板）底与支座以及支座底与垫石顶必须密贴，否则应重新安装。

3.0.7 两梁（板）之间接缝填充材料的规格和强度应符合设计要求。

3.0.8 雨期应避免在雨中进行预制混凝土浇筑。

4 施工准备4.1 技术准备4.1.1 认真审核设计图纸，编制专项分项工程施工方案并报业主及监理审扣4.1.2 进行钢筋的取样试验、钢筋放样及配料单编制工作。

4.1.3 对模板进行进场验收。

4.1.4对混凝土各种原材料进行取样试验及混凝土配合比设计。

〔说明〕钢筋分项工程是普通钢筋进场检验、钢筋加工、钢筋连接、钢筋安装等一系列技术工作和完成实体的总称。

钢筋分项工程所含的检验批可根据施工工序和验收的需要确定。

5 钢筋分项工程5.1 一般规定5.1.1浇筑混凝土之前，应进行钢筋隐蔽工程验收，隐蔽工程验收应包括下列主要内容：1 纵向受力钢筋的牌号、规格、数量、位置；2 钢筋的连接方式、接头位置、接头质量、接头面积百分率、搭接长度、锚固方式及锚固长度；3 箍筋、横向钢筋的牌号、规格、数量、间距，位置、箍筋弯钩的弯折角度及平直段长度；4 预埋件的规格、数量、位置。

〔说明〕钢筋隐蔽工程反映钢筋分项工程施工的综合质量，在浇筑混凝土之前验收是为了确保受力钢筋等的加工、连接、安装满足设计要求。

钢筋隐蔽工程验收可与钢筋分项工程验收同时进行。

钢筋验收时，首先检查钢筋牌号、规格、数量，再检查位置偏差，不允许钢筋间距累计正偏差后造成钢筋数量减少。

5.1.2钢筋、成型钢筋进场检验，当满足下列条件之一时，其检验批容量可扩大一倍：1 获得认证的钢筋、成型钢筋；2 同一厂家、同一牌号、同一规格的钢筋，连续三批均一次检验合格。

3 同一厂家、同一牌号、同一钢筋来源的成型钢筋，连续三批均一次检验合格…说明‟本条规定对于通过产品认证的钢筋及生产质量稳定的钢筋、成型钢筋，在进场检验时，可比常规检验批数量扩大一倍。

旨在鼓励使用通过产品认证的材料或选取质量稳定的生产厂家的产品。

5.2 材料主控项目5.2.1钢筋进场时，应按国家现行相关标准的规定抽取试件作屈服强度、抗拉强度、伸长率、弯曲性能和重量偏差检验，检验结果应符合相应标准的规定。

检查数量：按进场批次和产品的抽样检验方案确定。

检验方法：检查质量证明文件和抽样检验报告。

…说明‟钢筋的进场检验，应按照现行国家标准《钢筋混凝土用钢第1部分：热轧光圆钢筋》GB1499.1、《钢筋混凝土用钢第2部分：热轧带肋钢筋》GB1499.2规定的组批规则、取样数量和方法进行检验，检验结果应符合上述标准的规定。

混凝土护面板施工工艺流程混凝土护面板施工呀，那可真是个挺有趣的事儿呢。

一、施工前的准备。

施工之前呢，得把场地给收拾得干干净净的。

就像咱们收拾自己的小窝一样，各种杂物都不能留。

材料的准备可不能马虎呀，混凝土的原料得按照比例准备好，水泥、沙子、石子，那可都是有讲究的。

沙子不能太粗也不能太细，就像找对象一样，得刚刚好。

石子也要大小合适，要是太大了，搅拌的时候就不容易均匀啦。

还有各种施工的工具，像振捣器之类的，得提前检查好，可不能到了用的时候掉链子。

二、模板安装。

模板安装可重要啦。

这个模板就像是护面板的一个小模具，得把它安装得稳稳当当的。

先得按照设计的尺寸把模板给摆放好，就像搭积木一样，但是这个积木可不能搭歪了哦。

在安装的过程中，要注意模板之间的拼接，不能有缝隙，要是有缝隙的话，混凝土在浇筑的时候就会漏出来，那可就糟糕了。

而且模板得固定好，不然在浇筑混凝土的时候，它要是晃来晃去的，那护面板的形状就不规整啦。

三、钢筋布置。

钢筋就像是护面板的骨架一样，没有它可不行。

在布置钢筋的时候，要按照设计的间距来摆放。

不能太密也不能太疏，太密了浪费材料，太疏了又起不到支撑的作用。

而且钢筋得摆放得整整齐齐的，就像排队的小朋友一样。

在钢筋交叉的地方，还得用铁丝给绑扎好，这样它们就不会乱跑啦。

要是有生锈的钢筋，得先把锈给处理掉，就像给它洗个澡一样，这样它才能更好地和混凝土结合在一起。

四、混凝土浇筑。

混凝土浇筑是个大工程呢。

在浇筑之前，得把混凝土搅拌均匀，就像搅面糊一样，要搅得没有硬块才行。

然后就开始把混凝土往模板里倒啦。

倒的时候要慢慢地倒，不能一下子倒得太多，不然会把模板给撑坏的。

在浇筑的过程中，还得用振捣器振捣呢。

振捣就像是给混凝土做按摩一样，让它里面的气泡都跑出来，这样护面板就会更加密实。

不过振捣的时候也不能太用力了，要是把钢筋都振捣移位了，那可就不好了。

五、养护。

护面板浇筑好之后，可不能就不管它了，得好好养护呢。

就像照顾小树苗一样，要给它足够的水分。

混凝土强度检测方法及1.面板压力试验法面板压力试验法是一种常见的混凝土强度检测方法。

该方法通过在混凝土表面放置一块钢板，并施加压力来测定混凝土的抗压强度。

首先，需要选择合适大小的钢板，将其放置在混凝土表面上。

然后，使用压力机施加逐渐增加的压力，直到混凝土破坏。

最后，根据施加压力和混凝土破坏时的面板面积，计算混凝土的抗压强度。

2.钢筋拉弯试验法钢筋拉弯试验法是用于测定混凝土的抗弯强度和弹性模量的常用方法。

该方法通过在混凝土试件中埋设钢筋，在试验时施加拉力和弯矩来测定混凝土的抗弯强度。

首先，需要制备钢筋混凝土试件，并在试件中埋设钢筋。

然后，使用拉筋机施加逐渐增加的拉力和弯矩，直到混凝土破坏。

最后，根据施加的拉力和弯矩以及试件的几何尺寸，计算混凝土的抗弯强度和弹性模量。

3.超声波检测法超声波检测法是一种非破坏性的混凝土强度检测方法。

该方法通过检测超声波在混凝土中的传播速度来评估混凝土的强度。

首先，需要在混凝土结构中选择适当的位置，使用超声波探头发送超声波信号，并接收反射的信号。

然后，根据超声波在混凝土中的传播速度和反射信号的特征，计算混凝土的强度。

4.应力-应变试验法应力-应变试验法是一种常用的混凝土强度检测方法。

该方法通过施加逐渐增加的载荷，并测定混凝土试件的应变来计算混凝土的抗压强度。

首先，需要制备混凝土试件，并在试件上安装应变计。

然后，使用载荷机施加逐渐增加的载荷，同时测定试件的应变。

最后，根据载荷和试件的几何尺寸，计算混凝土的抗压强度。

总之，混凝土强度检测方法有很多种，根据实际情况选择合适的方法进行检测是非常重要的。

以上介绍的方法只是其中的几种常见方法，希望对读者有所帮助。

混凝土堆石坝面板混凝土施工方案施工方案：xx水电站大坝混凝土面板堆石坝的施工分为两期，其中一期混凝计约 m3.一期面板施工范围内的为5#～31#面板，其中1#～10#和23#～31#面板宽度均为6m，11#～22#面板宽度则均为12m。

为满足大坝蓄水节点目标，将面板以EL3260m高程划分两期施工，EL3260m以下为一期面板，EL3260m以上为二期面板。

大坝面板施工所需材料等均存放在坝顶。

施工布置：大坝一期面板施工的主营地规划在原铁二十三局砂石料场位置，共规划6排施工住房，共60间，计2592m2.施工所需的钢筋台车、下料斗、拉模等在施工营地进行加工。

大坝面板浇筑施工道路分为三条。

2.3 风、水、电布置为了满足施工需要，我们在大坝坝前EL3262m填筑面适当位置布设了一台21m3移动空压机进行供风。

同时，我们使用原大坝施工供电线路进行施工供电。

为了保证施工的顺利进行，我们采取了从右岸系统水池交通洞进口EL3305.0m位置接口处经EL3265m路-大坝坝前右岸趾板（EL3262m）-左岸趾板（EL3262m）设置供水线路，坝面上每隔20m设置供水节阀的措施。

2.4 施工排水为了排除雨水、施工废水、地下水、坝体渗水等，我们在坝前趾板区上游附近设立了临时集水井，并布置了4台XA100/26A型离心水泵（二用二备，扬程70m，流量792m3/h，功率100KW）。

2.5 施工照明为了满足施工需要，我们在原大坝施工照明系统基础上，在左右岸各增加了一台探照灯。

2.6 施工通信我们在施工区内主要使用手机结合手持式对讲机进行通信。

3 施工准备3.1 配合比试验我们已经上报并获批了面板施工所需的混凝土配合比。

3.2 安全爬梯制作面板施工期间，我们采用麻绳软梯作为上下交通工具。

3.3 受料斗加工为了顺利将混凝土进入溜槽，我们特制作了受料斗，宽度为3.0m。

受料斗由受料平台加设配重块结合挤压边墙坡面加设固定，并采用1.8m×1.8 m×1.5 m混凝土预制块拉固。
