一、施工准备1. 材料准备：- 彩色水泥瓦：根据设计要求选择合适的型号和颜色。
- 顺水条：采用3030木挂瓦条，使用预埋的12号镀锌低碳钢丝绑扎。
- 顺水条：3030木顺水条，用预埋的12号镀锌低碳钢丝绑扎。
- 钢筋：20厚C15豆石混凝土保护层内配双向间距900的6钢筋。
- 防水涂料：1.5厚单组份聚氨酯防水涂料。
- 砂浆：20厚1：3水泥砂浆找平。
- 挤塑板：50厚挤塑板用聚合物砂浆粘贴。
- 檐口挡：70高钢筋混凝土檐口挡。
2. 工具准备：- 钢筋切割机、电焊机、切割机、冲击钻、锤子、线锤、水平尺、卷尺、墨斗、电钻、螺丝刀、水平尺等。
二、施工工艺1. 施工前准备：- 对屋面进行清理，确保屋面无杂物、无油污。
- 根据设计要求，确定屋面坡度，并按比例制作样板。
- 弹出屋面轮廓线，确定屋脊、檐口、山墙等位置。
2. 屋面找平：- 使用水泥砂浆进行屋面找平，厚度为20mm。
- 确保屋面平整度符合要求。
3. 防水处理：- 在屋面找平层上涂刷1.5厚单组份聚氨酯防水涂料，确保屋面防水效果。
4. 安装顺水条：- 在屋面放线的基础上，安装3030木顺水条，间距为900mm。
- 使用预埋的12号镀锌低碳钢丝将顺水条绑扎牢固。
5. 安装挂瓦条：- 在顺水条上安装3030木挂瓦条，间距为900mm。
- 使用钢钉将挂瓦条固定在顺水条上，确保挂瓦条平整、牢固。
6. 安装水泥瓦：- 按照设计要求，将彩色水泥瓦依次铺贴在挂瓦条上。
- 瓦片之间留出一定的缝隙，以便排水。
- 使用钢钉将瓦片固定在挂瓦条上，确保瓦片牢固。
7. 安装檐口挡：- 在檐口处设置70高钢筋混凝土檐口挡，确保檐口美观、牢固。
8. 质量检查：- 施工过程中，定期对屋面进行质量检查，确保屋面防水、排水、美观等方面符合要求。
三、施工注意事项1. 施工前，应对施工人员进行技术交底，确保施工人员了解施工工艺和质量要求。
2. 施工过程中，严格遵循施工规范，确保施工质量。
斜屋面挂瓦施工技术交底编号:交底内容:一、材料要求1、32.5普通硅酸盐水泥，严禁混用不同品种、不同标号的水泥、中砂。
①10钢筋、L30X 4钢挂瓦条、顺水条、铜丝。
2、水泥瓦：水泥瓦方正，质地坚固。
不得有缺楞、掉角、暗痕和裂纹等缺陷。
二、主要机具主要机具：手推车、铁锹、靠尺、水桶、喷壶、铁抹子、木抹子、墨斗、钢卷尺、尼龙绳、橡皮锤（或木锤）、铁水平尺、弯角方尺、笤帚、砂轮锯、磨石机、钢丝刷。
三、作业条件：1、坡屋面的平整度：坡屋面找平层平整度的误差应控制在士5以内（用两米靠尺和楔形尺检查）2、正脊斜脊（天沟）：两坡面阴角阳角应为一直线，保证能用肉眼分辨出正斜脊的脊中心线位置。
3、几何尺寸：坡屋面的几何尺寸应规整，同一坡面的左右檐口边应相等，屋面两对角线长应相等。
根据设计要求的标高、坡度，找好规矩并弹线;4、人员准备：施工队各专业人员已进场；技术人员将屋面构造图纸发放给有关人员。
使施工人员明确天沟、屋脊的位置。
5、屋顶及基座等结构和避雷等装饰装修已施工完毕并通过验收，确保屋顶无上部结构施工。
6、斜屋面防水找平层已施工完毕，防水层已通过验收7、斜屋面周圈防护架已搭设完毕，通过验收。
4、风力超过5级以上天气禁止作业。
雷雨天气禁止作业。
九、环保措施1、施工必须做到工完场清，及时收集落地灰，过筛后重新利用。
2、清理后的碎砖块、砌块等垃圾用水泥袋装好，运到垃圾分离处。
3、砂浆搅拌机械进入现场前，对进入现场的砂浆搅拌机械进行全面检查和维护保养，以保证机况良好，无漏电、漏水现象。
机械修理工应经常检查砂浆搅拌机械的运行情况，发现问题及时进行维护、保养，以保证施工机械处于良好运行状态。
搅拌现场应经常洒水湿润，在搬运水泥时，轻拿轻放技术负责人：交底人：接交人:本表由施工单位填写，交底单位与接受交底单位各存一份。

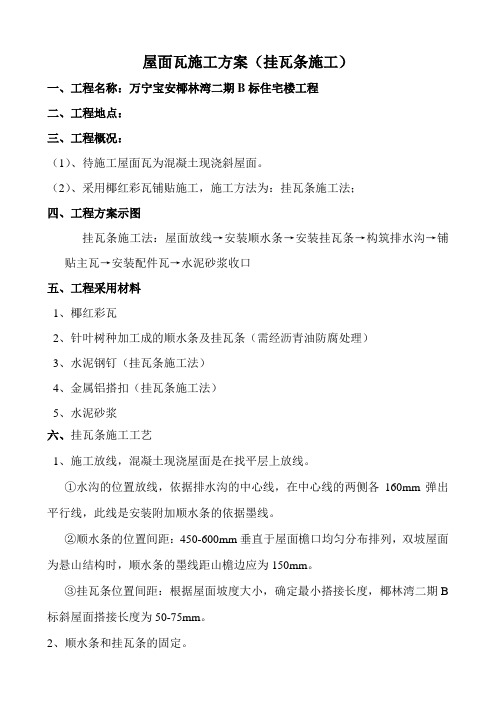

屋面瓦施工方案（挂瓦条施工）一、工程名称：万宁宝安椰林湾二期B标住宅楼工程二、工程地点：三、工程概况：（1）、待施工屋面瓦为混凝土现浇斜屋面。
（2）、采用椰红彩瓦铺贴施工，施工方法为：挂瓦条施工法；四、工程方案示图挂瓦条施工法：屋面放线→安装顺水条→安装挂瓦条→构筑排水沟→铺贴主瓦→安装配件瓦→水泥砂浆收口五、工程采用材料1、椰红彩瓦2、针叶树种加工成的顺水条及挂瓦条（需经沥青油防腐处理）3、水泥钢钉（挂瓦条施工法）4、金属铝搭扣（挂瓦条施工法）5、水泥砂浆六、挂瓦条施工工艺1、施工放线，混凝土现浇屋面是在找平层上放线。
①水沟的位置放线，依据排水沟的中心线，在中心线的两侧各160mm弹出平行线，此线是安装附加顺水条的依据墨线。
②顺水条的位置间距：450-600mm垂直于屋面檐口均匀分布排列，双坡屋面为悬山结构时，顺水条的墨线距山檐边应为150mm。
③挂瓦条位置间距：根据屋面坡度大小，确定最小搭接长度，椰林湾二期B 标斜屋面搭接长度为50-75mm。
2、顺水条和挂瓦条的固定。
①顺水条尺寸：25m×35mm，采用 3.3×50mm 水泥钢钉，按墨线位置将顺水条固定在屋面上，所有固定顺水条的钉子最大间距为450mm，顺水条两侧可用水泥砂浆另行加固。
②挂瓦条尺寸：25mm×35mm，采用3.3×50mm 水泥钢钉固定在顺水条上，挂瓦条与每根顺水条相交处都应用钉子固定。
挂瓦条应安装平整、牢固、上梭应成一直线，接头应在顺水条上而上下排之间要相互错开。
3、嵌入挤塑板：将挤塑板按顺水条间距尺寸切割成型，嵌入顺水条之间。
沿檐口水平线加钉挡条，以防止挤塑板滑落。
4、筑水沟瓦水沟瓦安装采用1：2.5水泥砂浆粘贴在附加顺水条之间，但排水沟瓦的搭接处无需使用水泥砂浆。
5、铺贴瓦片。
①为了保证瓦片铺后轮廓挺括，当挂瓦条安装固定后，在铺瓦前应弹取纵向直线，作法如下，在挂瓦条屋左右两边的山檐预留50mm处取以檐口线成直角弹线，然后从屋檐和屋脊分别对线预留两片瓦的边筋位置对正弹取纵向直线或按两片瓦的宽度尺寸推算，确定弹出纵向直线，铺瓦时与线对齐，使屋面瓦达到水平，瓦缝垂直，对角线三向标齐。
长春建工集团吉润建设股份有限公司日期：英红瓦挂瓦条施工方案一、工程概况：本工程为净月大顶山住宅项目一A期别墅工程。
包括A1、A2、B1、B2、B3五个户型计21栋，屋面为彩瓦屋面。
二、施工准备：1、技术准备：1.1、材料经审批符合要求，并经复试合格。
1.2、熟悉施工工艺，对工人进行技术、安全交底。
1.3、屋面防水及保温工程施工完成并经验收合格。
2、机械设备16t汽车吊一台 5t货车一辆砂浆搅拌机5台一吨翻斗车5台三、工艺流程3.1、屋面放线3.1.1 排水沟的定位放线依据斜沟的轮廓线（即中心线），平行于轮廓线的两侧，各放一根定位线，两条定位线之间是安装排水沟的区域，也是安装附加顺水条的依据线。
拉法基屋面系统有：排水沟瓦，PVC排水沟，铝质排水沟等供用户选用。
如下是几种排水沟在不同的基层和构造中的放线尺寸：顺水条＋挂瓦条基层：①排水沟瓦：每边定位线距中心线160mm。
②PVC软性排水沟或铝质排水沟：每边定位线距中心线220mm。
③挂瓦条支架＋挂瓦条基层：Ⅰ．PVC软性排水沟：每边定位线距中心线250mm。
Ⅱ．铭质排水沟：每边平行线距中心线220mm。
3.1.2顺水条的定位与布置顺水条的中心间距为450一600mm，垂直于屋面檐口均匀排列。
3.1.3挂瓦条的定位与布置屋面坡度为15º一17. 5º时，主瓦上下搭接长度不大于120mm。
屋面坡度为17. 5º一22. 5º时，主瓦上下搭接长度不大于100mm。
屋面坡度为22. 5º一90º时，主瓦上下搭接长度不大于75mm。
按照上述坡度大小范围的规定，确定最小的搭接长度，然后按下述方法计算确定挂瓦条的间距，放线顺序如下：①距正屋脊轮廓线向下30mm弹一平行屋脊的平行线，是确定最上端的一排挂瓦条的位置，即为B。
②从屋檐往上量出A=340mm，弹出一条平行于檐口边的平行线，确定第一排挂瓦条的位置。
混凝土坡屋面挂瓦做法
1. 建立坡度：在建筑物的屋顶上建立一定的坡度，以便排水，并确保墙壁清洁。
2. 安装防水层：在屋顶上安装防水层来保护建筑物免受水侵。
这可能涉及到一种或多种高密度聚乙烯层、橡胶层、防水材料或沥青层的使用。
3. 安装钢筋网：在防水层上安装钢筋网以支撑挂瓦构造。
4. 安装挂瓦支撑：首先，在钢筋网上安装铝合金或不锈钢支撑，然后将这些支撑用螺钉固定到钢筋网上。
5. 安装挂瓦：将陶瓷或水泥挂瓦安装到支撑上。
使用专业的工具和材料，确保所有挂瓦之间的缝隙都紧密贴合。
6. 完成屋顶：一旦挂瓦的安装完成，还需要处理屋顶上的任何细节。
这可能包括安装屋脊和排气管道盖板。
7. 测试和保养：最后，确保屋顶上有足够的排水系统并定期检查屋顶以确保其在正确使用中。
钢筋混凝土屋面单层挂瓦条及钢、木结构屋架安装彩瓦施工方法2008-12-24 18:05:52 作者：admin 来源：中国彩瓦网浏览次数：1734 文字大小：【大】【中】【小】 根据施工专家及建筑工程研究院技术专家一致推荐：挂瓦条施工方法安装彩瓦，其优点是钢筋混凝土屋面和瓦面之间形成一空气隔热层，对摄入室内生活区的热量减少，节省空调耗电。
屋面施工方便快捷、干净、轮廊平直挺括、防风性能良好。
采用开放式屋面结构，还可减轻屋顶自重，降低综合造价，所有瓦片安装必须水平、垂直、对角线三个方向标齐。
彩瓦的施工应结合屋面设计图纸及当地施工习惯进行，但必须根据彩瓦的特点按要求施工。
一、总则：根据施工专家及建筑工程研究院技术专家一致推荐：挂瓦条施工方法安装彩瓦，其优点是钢筋混凝土屋面和瓦面之间形成一空气隔热层，对摄入室内生活区的热量减少，节省空调耗电。
屋面施工方便快捷、干净、轮廊平直挺括、防风性能良好。
采用开放式屋面结构，还可减轻屋顶自重，降低综合造价，所有瓦片安装必须水平、垂直、对角线三个方向标齐。
彩瓦的施工应结合屋面设计图纸及当地施工习惯进行，但必须根据彩瓦的特点按要求施工。
二、技术要求:中国彩瓦网转贴请保留1、彩瓦的外型尺寸为420mm×330mm。
屋檐挑出通常为50mm，每两片瓦边筋搭接有3m m的调整。
2、建议挂瓦条材质为：杉木或松木截面规格为：25×35mm，须经防腐处理(木材防腐涂料或柴油沥青浸入)。
固定挂瓦条钢钉直径为：3.1－4.0×51mm(GB349－88)。
固定瓦片的圆钉或钢钉直径为：4.1－5.0×76mm(GB349－88)。
3、屋面坡度大于22.5度时上下两层瓦最小搭接为：75mm，小于22.5度时上下最小搭接为100mm。
4、瓦尺寸规则平整，不存在翘曲。
瓦片之间为扣接设计，互相扣搭安装。
由于屋面不平整会导致瓦的边筋、风雨檐互相不能吻合，所以整个屋面找平误差不能超过25mm。
5、固定檐口挂瓦条时屋檐口留30mm用水泥砂浆封实，以防鸟筑巢及长时间自然风雨对挂瓦条产生腐蚀。
水沟宽度最大为：200mm山檐预留60mm为安装檐口瓦位置。
安装配件的砂浆比例为1：2。
6、彩瓦可切割和钻孔，主瓦应调节到中拱切割，抗折力在饱和状态下横向断裂不小于120 KG。
抗风荷載最大风速为：49m/秒。
其中开放式钢、木屋架结构最小承载重量为每平方米60KG。
7、开放式钢、木结构屋架一般采用屋面板厚（15－20）加油毡。
屋面不会象现浇屋面那样起伏不平。
若不使用满铺木板缓冲气流,保护瓦面，必须铺设垫毡(如350号油毡或高密度聚酯卷材)。
下荡不超过40mm，油毡铺设应与屋檐平行自下往上铺，横跨屋脊互相搭接至少1 00mm，在屋檐处应挑出25mm。
三、屋面放线及施工：中国彩瓦网转贴请保留1、现浇屋面应先找平。
开放式钢、木屋架檩条、椽子、结构完整。
应先满铺木板或垫毡后，按以下步骤放线:距屋脊30mm处弹一平行于屋脊的平行线，确定最上一层瓦的位置，距屋檐65mm处弹一平行线于屋檐的平行线，再距屋檐350mm位置弹一平行线，此线是第一根挂瓦条上棱对齐位置(即是屋檐第一层瓦的位置)，以保证层檐瓦挑出至少50mm。
2、挂瓦条的间距不能大于345mm，以保证上下瓦层搭接不小于75mm，使上一层瓦的三重挡雨檐将下排瓦的钉孔也盖住。
屋面坡度小于22.5度时，挂瓦条间距不能大于320mm以保证屋面防漏性能良好。
3、因现浇屋面存在误差，以保证挂瓦条间距均匀相等。
从两山檐上下分别量出两线间的距离，设其为：A，A'，挂瓦条间距计算方法如下：A/345＝D（420－75＝345），这时D极少为整数，为保证上下搭接，即取大于D的整数C，再A/C＝B（B则是挂瓦条等分间距，通常小于345mm）。
A’也用同样的方法计算。
自第一根挂瓦条起每个等分两边对正弹线。
四、挂瓦条的安装及排水沟处理：中国彩瓦网转贴请保留1、安装挂瓦条前，先确定排水沟位置及中心线，以中心线两边距150mm处弹平行线，各钉一根顺水条，此顺水条应两端切成斜角与屋檐及屋脊挂瓦条齐平。
山檐边固定一根顺水条连接所有横向挂瓦条，以便固定檐口瓦。
2、取挂瓦条最佳直角为上棱，对齐墨线固定。
木、钢结构屋架直接在木椽上固定则定可，挂瓦条接口须交错排列，上棱成一直线。
在屋檐65mm线上重叠固定两根挂瓦条，将屋檐第一层瓦撑起，使其与上面各层瓦面保持水平。
固定挂瓦条必须承受大于710牛顿/延米的上掀强风荷载（注：如开放式屋架安装挂瓦条时，屋檐口重两根挂瓦条应固定在垫毡下面，以便屋面潮气排出。
）。
3、排水沟可采用铅板（厚度为1.8－2.5mm）,镀锌钢板、玻璃钢水沟等材料。
如有需要，应在地面预先制作，铺入排水沟后两边包住木条，并用钉子固定。
屋檐处铅板向下折叠，以防雨水倒灌。
需要搭接的应上搭下，当坡度大于30度时，最小搭接长是150mm，小于30度相应增大。
五、主瓦安装中国彩瓦网转贴请保留1、为了保证瓦片铺完后轮廊挺括，挂瓦条安装固定后，铺瓦前应弹取纵向直线。
作法：在挂瓦条层左右两边山檐预留60mm处取以檐口线成直角弹线，然后从屋檐和屋脊分别对线预铺瓦调整完毕后，每隔两片瓦的边筋位置对正弹取纵向直线，或按两片瓦的宽度尺寸推算（两片瓦的宽度可从597－599mm模数调节）确定弹纵向直线。
铺瓦时以线对齐，使屋面瓦达到水平、垂直、对角线三向标齐。
2、预铺瓦过程中，即充分利用边筋3mm调节位置，对于大屋面可调节成整片。
窄屋面则可将瓦片调节到中拱切割。
根据不同的檐口决定，这里是指双坡（人字形）屋面。
主瓦铺设搭接可成一直线，也可交错排列。
如开放式结构屋架必须在两个铺面同时上瓦，严禁单坡上瓦。
3、正式铺瓦时，在屋檐右下角开始自右向左，自下向上。
主瓦固定方式应按各地实际气候和台风情况及屋面坡度采用不同的固定方法在沿海或挡风物极少的地区，坡度在35度以上屋面或墙面，必须使用钉子固定。
4、排水沟的宽度应根据排水沟集水区面积的大小及地区降雨量决定。
确定排水沟宽度后在瓦片上弹线，用电动手提圆锯切割瓦片。
排水沟部位瓦片切割铺齐，用1：2砂浆将瓦底部空隙全部封实抹平压光。
铅板或镀锌钢板排水沟可用砂浆找槽封实抹光。
切下的瓦角可在上面钻孔将其固定。
六、配件安装1、斜脊的安装应从斜脊封头开始，脊瓦自下向上搭接铺至正脊。
山檐部位下端用檐口封开始，檐口瓦直铺至山檐顶。
底部卧浆饱满、并用钉子固定于山檐位置的木条上。
2、贯通山墙的屋脊由一端封头开始，脊瓦搭接铺至末端，封头。
所有配件安装必须成一直线，采用1：2砂浆饱满固定沿浆勾缝抹平压光，面涂同色涂料两道。
施工时应保操持瓦面整洁，随装随抹干净。
3、三向屋面交接部位，（即两斜脊和正脊交接处）采用三向脊。
如多向屋面和倾角过大的交接部位可用脊瓦切割拼装，屋檐处留10mm直径小孔，让露水排出缓和气流。
七、屋面结合部位节点处理及固定方式1、在铺设屋面瓦时，结合部连接防水处理必须认真考虑，在此提供资料仅供参考。
水平结合部，垂直结合部，烟囱外部，所有结合部防水均可采用铅板或镀锌钢板、卷材、防水油膏、麻刀灰等做泛水构筑。
第二章：钢筋混凝土或预制装配式钢筋混凝土屋面卧浆铺贴彩瓦施工方法一、总则：中国彩瓦网转贴请保留采用正确安全的施工方法是建筑者的责任。
瓦片的安装铺设必须达到水平、垂直、对角线三方向的标齐，混凝土屋面铺巾彩瓦。
施工时应结合屋面设计图纸和当地的施工习惯进行，但同时必须遵循瓦的技术特点按要求严格施工。
特别对于起较大的屋面安装彩瓦，必须采取牢靠的施工措施，确保施工安全。
二、施工技术要求：1、彩瓦的外形尺寸为：420mm×330mm。
屋檐挑出通常为：50mm，每片瓦吻接搭扣有3m m的调整。
2、彩瓦适用于17.5度到90度的屋面铺设。
坡度在22.5度以上的屋面，最小上下搭接为：75mm，坡度小于22.5度时上下最小搭接为100mm。
3、屋面整体找平的最大误差不超过25mm，每层瓦左右距离最大误差不超过5mm。
4、水沟宽度最大为220mm，铺瓦砂浆水泥与细砂的比例为：1：2或1：2.5。
5、彩瓦搞折力在饱和状态下横向断裂不小于120KG，可切割和钻孔，需切割时应调节到主瓦的中拱切割。
6、同檐预留60mm为安装檐口瓦位置。
三、施工放线中国彩瓦网转贴请保留1、在现浇屋面找平后放线，先确定屋面的轮廊，放线作法：在屋脊弹出分中线，尽量使屋面对称或平行，然后从屋檐往上两侧量出370mm弹一条平行线确定屋檐第一层瓦位置，再左右檐边分别量出屋脊中线与此线的长度，两檐边的长度极少数相等，误差大的根据实际情况在屋脊处调节，保证每排瓦左右误差不超过5mm。
2、为保证每排瓦间距均匀相等，可按以下方法计算铺瓦的层数及间距：量出左右檐边的长度设其为：A和A’，A/345＝D（420mm－75mm＝345mm）,这时D极少为整数，为满足上下搭接大于75mm，取大于D的一个整数C。
再以A/C＝B，B即是铺瓦时每层瓦的间距。
将A’也以同样的方法计算。
在两边山檐分别划好等份，弹线确定每层瓦的位置。
3、由于砼屋面在浇筑中可能出现的误差,山檐与屋檐不一定成直角，所以需取一条与屋檐线为直角的山檐线。
再根据实际的误差调节山檐安装配件的预留位置。
两檐边通常预留60mm 弹线，必要调节时，在20mm内调整，这两条弹线也是主瓦铺设的始线与终线。
4、为保证铺完后屋面瓦达到水平、垂直、对角线三方向的标齐，应在屋檐第一层瓦和屋脊处最后一层瓦预铺瓦,面积大的屋面利用边筋搭扣3mm的调整范围来调节成整片瓦，面积小的屋面也可调节到中拱切割。
调节整齐后在瓦的边筋位置对正弹纵向直线，铺瓦时每铺两片的边筋与线对齐，这样即使铺到终点也不会因累积尺寸变化发生错乱也可按两片瓦的宽度,将屋面量好纵向等分后弹线将屋面分成相应铺瓦位置的规则方块。
四、主瓦铺贴中国彩瓦网转贴请保留1、铺瓦前现浇屋面和瓦片应保持适当润湿。
铺瓦必须与弹线对齐，自右向左由下向上铺设。
其接合方式可成一直线，也可交错排列。
2、屋檐第一层瓦应与其上两层瓦水平，作法如下:取三片瓦相应放至檐口向上的三层瓦片铺设的线上，此时檐口屋瓦会出现低垂，应用水泥砂浆垫起固定卧实檐口第一块瓦片，两边同样作法后拉水平线铺设，檐口第一层瓦即可保证成一水平直线。
3、由于考虑隔热性能，在30度以下坡屋面铺瓦,只需饱敷两条砂浆于瓦片排水沟底部。
每片瓦的瓦爪必须与水平屋面紧贴。
使主瓦平衡地挂在砂浆上。
4、坡度大于30度的坡屋面铺设彩瓦需以铜丝缚扎钢钉固定。
对于倾角较大的屋面,为保证铺瓦牢固，应采取牢靠的固定措施，并且铺瓦砂浆饱满。
五、安装配件中国彩瓦网转贴请保留1、安装配件由檐口瓦开始,在屋面预留60mm位置用冲击钻钻约30mm深的孔塞木。
