屋面混凝土保护层

混凝土保护层的定义及作用
一、保护层定义
混凝土保护层是指置于混凝土主体结构外表面外侧，用以保护混凝土主体免受外界环境侵蚀和破坏的构造层。

它通常由水泥砂浆、混凝土或其他耐久性材料构成，具有一定的厚度和强度等级，以满足耐久性和承载能力的要求。

二、保护层作用
1.耐久性保护：保护层能够阻止水分、气体、化学物质等外部介质渗透到混
凝土主体结构中，从而避免了混凝土的腐蚀和破坏，延长了结构的使用寿命。

2.承载能力：保护层具有一定的承载能力，能够承受一定的外部压力和剪切
力，防止主体结构在受到外力作用时发生变形、开裂或破坏。

3.粘结锚固：保护层能够提供足够的粘结力和锚固力，使混凝土主体结构与
其它材料（如钢筋、预应力筋等）牢固地结合在一起，形成一个整体，提高结构的稳定性和可靠性。

4.防火保温：保护层具有一定的防火和保温性能，能够为混凝土主体结构提
供一定的耐火极限和保温效果，有利于结构的安全使用和节能减排。

总之，混凝土保护层是保证混凝土结构耐久性、安全性和可靠性的重要组成部分。

在设计和施工过程中，应充分考虑保护层的材料、厚度、施工方法等因素，确保其能够充分发挥应有的作用。

屋面防水细石混凝土保护层施工要点学习屋面防水细石混凝土保护层施工这么久，今天来说说关键要点。

首先吧，材料准备很重要。

这个细石混凝土的配比得合适。

我理解就像炒菜时候调料要放对量一样，水泥、砂、石子和水得按照科学的比例混合。

我总结了下，一般水泥强度要符合工程要求，砂不能太粗也不能太细，太粗了会影响黏合，太细又会导致强度不够。

石子的粒径也要适中。

我之前在一个小型工程现场就看到过，因为石子粒径过大，在浇筑的时候，有的地方就架空了，这就容易出现孔洞，之后防水层就可能出问题。

还有一个容易被忽略的就是基层处理。

咱得把屋面基层清理干净，不能有杂物、尘土、油污啥的。

这就好比给东西上漆之前得把表面打磨光滑干净一样。

我在学习中就挺疑惑为啥基层要这么较真呢，后来想明白了，污水啊杂物啥的在基层和保护层中间，就会让保护层和基层贴合不紧密，有缝隙，那水就容易顺着缝渗进去呀。

施工过程中的振捣环节也是关键。

不能振捣不够，也不能振捣过度。

振捣不够混凝土不密实，振捣过度呢容易离析。

我看过一个例子，振捣不足的时候，混凝土里面有蜂窝似的孔洞，这防水层后来就出现渗漏。

我想给大家分享个记忆的小技巧，就把振捣想象成按摩，太轻没效果，太重人就吃不消了，要恰到好处。

对了还有个要点，就是这个细石混凝土保护层的厚度得均匀一致。

这可以用拉控制线来保证。

就像盖房子要用水平仪保证墙一样齐一个道理。

不均匀的话，薄的地方就容易先破损，防水层可不就暴露了嘛。

我们还要注意混凝土的养护，这个可不能偷懒。

我之前以为浇完就没事了，后来才知道，不好好养护，混凝土容易干裂。

要及时浇水，保持湿润。

这就好比给花浇水一样，缺水它就长不好。

这就是我目前总结出来的屋面防水细石混凝土保护层施工要点，当然我知道我肯定还有没掌握全面的地方，目前都是我在实践和学习中学到的点滴。

大家还可以找些专业的建筑施工手册做参考资料，进一步深入学习。

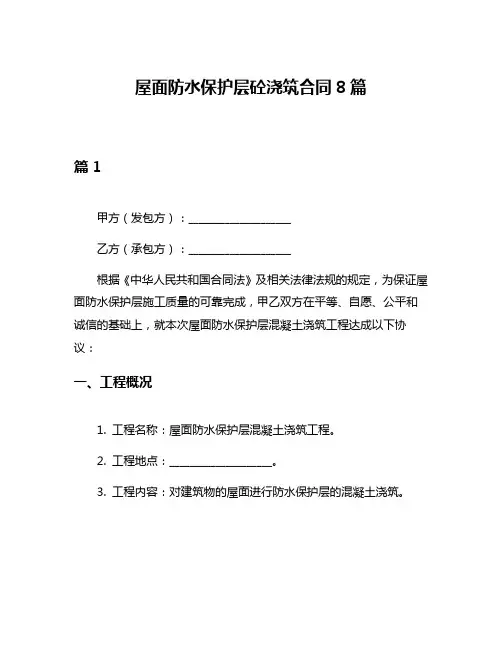

屋面防水保护层砼浇筑合同8篇篇1甲方（发包方）：____________________乙方（承包方）：____________________根据《中华人民共和国合同法》及相关法律法规的规定，为保证屋面防水保护层施工质量的可靠完成，甲乙双方在平等、自愿、公平和诚信的基础上，就本次屋面防水保护层混凝土浇筑工程达成以下协议：一、工程概况1. 工程名称：屋面防水保护层混凝土浇筑工程。

2. 工程地点：____________________。

3. 工程内容：对建筑物的屋面进行防水保护层的混凝土浇筑。

二、合同范围1. 乙方应按照甲方提供的设计图纸及规范要求进行施工，完成屋面防水保护层的混凝土浇筑工作。

2. 乙方需要提供满足工程需要的施工人员、设备及材料，并保证施工质量符合相关标准和规范。

三、工程期限1. 工程开工日期：双方根据具体情况商定。

2. 工程竣工日期：双方根据工程实际情况及进度安排确定。

四、工程质量与验收1. 乙方应严格按照施工图纸、技术规范和操作程序进行施工，确保工程质量符合设计要求。

2. 工程完工后，乙方应组织内部验收并提交验收报告给甲方。

甲方在收到报告后，组织相关人员进行验收。

3. 若工程质量不符合要求，甲方有权要求乙方进行整改或修复，直至达到验收标准。

五、工程价款与支付1. 工程价款：双方根据工程实际情况商定工程总价款。

2. 支付方式：双方约定采用银行转账或其他合法支付方式。

3. 支付时间：甲方在工程验收合格并确认无误后，按照合同约定支付工程款项。

六、违约责任1. 若因乙方原因造成工程延期，乙方应承担违约责任，并支付相应的违约金。

2. 若因甲方原因未按合同约定支付工程款项，甲方应承担违约责任。

3. 若因不可抗力因素导致合同无法履行，双方应及时沟通，协商解决。

七、安全施工与文明施工1. 乙方应严格遵守安全施工规范，确保施工现场安全。

2. 乙方应做好施工现场的文明施工管理，保持现场整洁有序。

屋面细石混凝土保护层施工方案及方法屋面面层为50厚C30细石混凝土。

1、施工准备1）材料要求C30细石混凝土、Φ4钢筋、嵌缝油膏2）主要机具混凝土搅拌机、小型平板振动器、井架带卷扬机或塔吊机械等；铁抹子、木抹子、木刮板、平锹、手推胶轮车、笤帚、水桶、斧子、锤子、铲刀、油刷、油锅、油桶及油壶、铁滚筒等工具。

2、作业条件1）屋面结构层及找平层已施工完毕，并办理交接验收手续。

基层表面应平整坚实，不得有起砂、裂缝、松动等现象；平整度用2m直尺检查，最大空隙不大于5mm；突出部位应平滑过渡。

2）施工气温宜在5-35℃，不得在负温或烈日曝晒条件下施工。

3）材料已运到现场，经检查质量符合要求，数量满足需要；试验定根据实际材料情况。

4）备齐机械设备，并维修试运转，搭设好材料垂直运输井架，安装好卷扬提升系统设备。

3、施工操作工艺3.1构造要求1.细石混凝土强度等级为C30。

2.细石混凝土层厚度50mm，并应双向配置Φ4mm、间距100mm的钢筋网片，其保护层厚度不应小于10mm，并在分格缝应断开，屋面排水坡度宜为3%。

3.细石混凝土层应留置分格缝，一般设在屋面板的支承端、屋面转折处、防水层与突出屋面结构的交接处，其纵横间距为4m，分割缝内应嵌密封材料，纵横向分格缝构造如图所示，缝内嵌建筑防水沥青油膏密封材料。

4.密封防水部位的基层应牢固，表面应平整、密实，不得有蜂窝、麻面、起皮和起砂现象；嵌填密封材料的基层应干净、干燥。

5.密封防水处理连接部位的基层，应涂刷与密封材料相配套的基层处理剂。

6.接缝处的密封材料底部应填放背衬材料，外露的密封材料应设置保护层，其宽度不应小于200mm。

7.密封材料嵌填完成后不得碰损及污染，固化前不得踩踏。

3.2工艺流程处理清理基层→绑扎钢筋→设置分格缝条→浇筑细石混凝土→二次压光→覆盖养护→取出分格缝条→清缝→嵌缝→铺贴板缝保护层→清扫→检查和修补→验收。

1.处理、清理基层基层上的混凝土或砂等浮渣杂物应清理干净。

屋面细石混凝土防水保护层施工方案保护层采用50厚C20细石混凝土（内配网孔Φ4@100网片）），随捣随抹平，并进行多次抹压，保证混凝土面层质量，细石混凝土保护层每隔6000×6000设置分格缝。

缝内填充嵌缝油膏，分格缝两侧粘贴50宽面砖，面砖沿分格缝通长布置，面砖颜色另行指定。

1、施工准备及作业条件1.1材料(1)采用标号325号普通硅酸盐水泥。

(2)采用中、粗砂，含泥量不应大于2%。

(3)采用质地坚硬，级配良好的砾石碎石，粒径一般为5～15mm，含泥量不应大于1%。

(4)钢筋采用一级钢Φ4。

(5)分格缝用的油膏、胶泥、冷底子油等。

(6)膨胀剂、减水剂、防水剂等外加剂，应根据不同品种的适用范围、技术要求选择。

1.2施工机具搅拌机、磅秤、平板振捣器、直尺、多层板板条、铁抹子等。

1.3作业条件（1）屋面防水层已施工完毕，并做完蓄水试验已办理交接验收手续。

（2）施工温度宜控制在5℃～35℃，不得在烈日暴晒条件下施工作业。

（3）卷材防水层隔离层已施工完成。

（4）已做好防水成品保护措施。

2、操作工艺2.1分格缝留置与钢筋网片施工（1）按设计或不大于6m或“一间分一分格”，分割缝两侧用50mm宽面砖铺设，面砖按分格缝通常布置，中间分格缝20mm宽。

（2）钢筋铺设：按设计要求配置Φ4、间距为100mm的双向钢筋网片。

2.2细石混凝土防水保护层施工（1）按设计配合比拌和好细石混凝土，先远后近，先高后低的原则逐格进行施工。

（2）按分格板高度，摊开刮平，用平板震荡器十字交叉来回震实，直至混凝土表面泛浆后再用木抹子将表面抹平压实，待混凝土初凝以前，再进行第二次压浆抹光。

也可在压浆抹光时再均匀涂刷一层防水水泥浆以增强抗渗性。

（3）屋面泛水应严格按设计节点大样要求施工，如设计无要求时，泛水高度不应低于120mm，并与保护层一次浇捣完成，泛水转角处要做成圆弧或钝角，节点大样见后图。

（4）铺设、振动、震压混凝土时必须严格保证钢筋间距及位置准确。

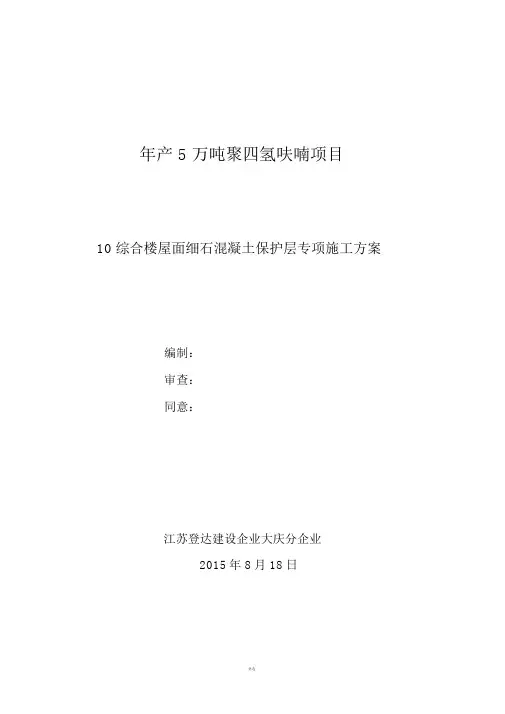

年产 5 万吨聚四氢呋喃项目10综合楼屋面细石混凝土保护层专项施工方案编制：审查：同意：江苏登达建设企业大庆分企业2015年 8月 18日细石混凝土保护层专项施工方案一、编制参照标准及规范：《屋面工程技术规范》GB50345-2012《屋面工程质量查收规范》GB50207-2012《平屋面建筑结构》12J201有关的设计文件二、质量要求屋面上部结构为40 厚 c20 细石钢筋混凝土保护层，配Φ6@150双向钢筋网片绑扎。

细石混凝土保护层不得有渗漏或积水现象细石混凝土保护层在天沟、檐沟、檐口、水落口、泛水、变形缝和伸出层面管道的防水结构，一定切合设计要求。

细石混凝土保护层应留置分格缝，一般设在屋面板的支承端、屋面转折处、保护层与突出屋面结构的交接处，其纵横间距不宜小于6m，每个分格板块以20-36 ㎡为宜，切割缝内应嵌密封资料，缝内嵌聚氯乙烯胶泥或建筑防水沥青油膏等密封资料。

2.5 细石混凝土保护层与立墙及突出屋面结构等交接处，均应做柔性密封办理。

2.6 密封防水部位的基层应坚固，表面应平坦、密实，不得有蜂窝、麻面、起皮和起砂现象 , 嵌填密封资料的基层应洁净、干燥。

混凝土面层在施工间歇后持续浇筑前, 应按规定对已凝固的混凝土垂直边沿进行办理 , 施工缝处的混凝土 , 应捣实压平。

三、工艺流程防水卷材翻边压条挂网抹面→办理清理基层→设置分格缝条→绑扎钢筋→设置灰饼→浇筑细石混凝土→二次压光→覆盖保养→拿出分格缝条→清缝→嵌缝→铺贴板缝保护层→打扫→检查和修理→查收。

四、施工工艺办理、清理基层基层上的混凝土或砂等浮渣杂物应清理洁净。

留置分格缝分格缝在隔绝层干燥后、浇铺保护层前嵌好，其地点一般设在屋面板的支承端，其纵横向间距不宜大于6m。

分格缝条作成缝宽20mm，高度等于保护层厚度，分开条埋入部分应涂刷隔绝剂。

密封防水办理连结部位的基层，应涂刷与密封资料相当套的基层办理剂。

基层办理剂应配比正确，搅拌平均。

屋面保温防水构造层次及做法
屋面保温防水构造层次及做法如下：
1.结构层：结构层是屋面的承重层，一般采用混凝土现浇或预制板材等材料。

结
构层要求具有一定的强度和刚度，能够承受荷载并传递到下层。

2.找平层：在结构层上，为了使防水材料更好地铺设，需要先铺设一层找平层。

找平层一般采用水泥砂浆或细石混凝土，其厚度根据设计要求而定，一般为20mm左右。

找平层要求平整、无凹凸、无杂物，以便防水材料更好地粘附。

3.保温层：保温层是屋面保温防水的关键层次，一般采用保温材料如膨胀珍珠岩、
聚苯乙烯板等。

保温层铺设在找平层上，要求铺设平整、密实，无空鼓、无裂缝，并能够承受一定的压力。

4.防水层：防水层是防止雨水渗漏的关键层次，一般采用防水卷材或防水涂料。

防水层要求具有良好的耐久性、耐候性、耐腐蚀性、耐水性等特点，能够长期保持防水功能。

5.保护层：保护层是防水层的保护层，一般采用水泥砂浆或细石混凝土。

保护层
要求具有一定的强度和厚度，能够承受外力作用，防止人为损坏和自然灾害的破坏。

在具体做法上，可以根据不同的材料和施工方法进行选择和调整。

例如，可以采用混凝土浇筑的方式制作结构层和找平层，采用粘贴的方式铺设保温层和防水层，采用抹灰的方式制作保护层等。

同时，需要注意各层次之间的衔接和处理，确保整体结构的稳定性和防水的可靠性。

屋面防水层的细石混凝土保护层是屋面防水工程的重要分项工程，对屋面防水层进行保护，保护防水层免遭机械损坏和减少自然环境对防水层的侵蚀等。

它是屋面防水工程中唯一可直接目测检查的项目，所以其施工质量会影响工程能否顺利通过竣工验收，特别是对创建精品工程、品牌工程的验收与核验。

目前屋面混凝土保护层施工中存在的质量通病主要有：防护层开裂；表面起砂、起皮；局部塌落、平整度差；分格条不顺直、嵌缝不饱满及混凝土保护层厚度不足等。

通过对多项创建的精品工程、品牌工程总结，提出了该项工程质量通病防治措施。

一、混凝土保护层裂缝的防治1.合理设置分格块的面积《屋面工程质量验收规范》(GB50207—2012)规定，屋面保护层的分格块面积不宜大于36m²。

实践证明规范规定的上限面积过大。

一般情况下分格块面积不易超过18m²,这是因为保护层常年处于大气环境中受恶劣环境影响，要承受极大的四季温差变化和20~50℃的瞬间温差变化，混凝土保护层所承受的温度应力显而易见。

2.合理设置分格缝屋面细石混凝土保护层的开裂与分格缝的设置位置和分格缝的平面形状有关。

分格缝的设置要事先进行周密设计。

应设置在房屋开间的轴线上和屋面分水变坡(如屋脊、天沟上沿)的位置上。

分格块的形状应设置成正方形或近似正方形。

当设计成矩形时，其长宽比不宜大于2:1,这样可避免分格块中横向裂缝的产生。

分格缝经设计后应在相应位置弹好墨线。

施工时分格条的宽度应大于2cm,且应在浇筑混凝土时同时留出，严禁事后切割。

分格缝设置时不必贯通，但应大于混凝土厚度的2/3。

分格条可用木制品的，也可用塑料制品的。

3.设置隔离层为了减小基层对混凝土保护层的约束，减少基层变形的影响，应在防水层与混凝土保护层之间设置隔离层。

可事先在防水层上均匀撒扫滑石粉，实践证明效果良好。

二、对分格缝通病的治理(1)在浇筑混凝土前应对分格条进行固定，在混凝土浇筑过程中应注意保护分格条，勿使其位移。

细石混凝土防水屋面保护层施工工艺方法要点1、隔离层施工隔离中选用于铺卷材、砂垫层、低标号砂浆等到材料。

干铺卷材隔离层做法：在找平层上干铺一层卷材，卷材的接缝均匀粘牢，表面涂刷两道石灰水或掺10%水泥的石灰浆以防止日晒卷材发软，待隔离层干燥有一定强度后进行防水层施工。

低强度等级砂浆隔离层采用粘土砂浆或石灰砂浆施工。

铺抹前基层先湿润，铺抹厚度取10mm～20mm，表面要平整、压实、抹光，养护至基本干燥即可做防水层。

2、分格缝留置与钢筋网片施工细石混凝土防水保护层在屋面板支承端处、屋面转折处、防水层与突出屋面结构的交接处设置分格缝，其纵横缝间距不大于6m，无配筋细石混凝土防水层除在上述部位留置分格缝隙外，板块中间还须留置分格缝，分格缝最大距离不超过2m，分格缝深度不小于混凝土厚度的2/3，缝宽10mm～20mm，缝中嵌填密封材料，上面设置保护层，见图10。

分格缝面做成上宽下窄形，采用木板或玻璃条做分格模板，分格缝模板安装位置要准确，并拉通线找直、固定，确保横平竖直，起条时不得损坏分格缝处的混凝土。

细石混凝土防水层与女儿墙、山墙交接处施工时在离墙250mm～300mm留置分格缝，缝内嵌硅胶或玻璃胶等密封材料。

3、防水层施工细石混凝土宜掺加防水剂、减水剂、膨胀剂或硅质密实剂等外加剂。

防水保护层必须设置分格缝，分格缝间距不大于6m，应在浇筑完毕后6～12h内进行养护。

浇水养护时间以达到标准条件下养28d强度的60%左右为宜，一般不得少于14d，浇水次数应能使混凝土保持湿润状态。

一般在气温15℃左右时，每天浇水2～4次；养护完后在分隔缝内嵌入20mm厚专用密封膏，下部用细砂填充。

4、细石混凝土振捣⑴细石混凝土浇筑时应注意防止分层离析，搅拌时间不小于2min，混凝土浇筑应从远到近，由高往低逐格进行。

混凝土浇筑时，在确保钢筋不错位。

分格板块内的混凝土应一次整体浇筑，不留施工缝。

⑵细石混凝土采用平板振捣器振捣密实，然后用滚洞十字交叉来回滚压至表面平整、泛出水泥浆。

年产5 万吨聚四氢呋喃项目10 综合楼屋面细石混凝土保护层专项施工方案编制：审核：批准：江苏登达建设集团大庆分公司2015 年8 月18 日细石混凝土保护层专项施工方案一、编制参考标准及规范：1.1 屋面工程技术规范》GB50345-20121.2 屋面工程质量验收规范》GB50207-20121.3 平屋面建筑构造》12J2011.4 相关的设计文献二、质量要求2.1屋面上部结构为40厚C20细石钢筋混凝土保护层，配①6@150双向钢筋网片绑扎。

2.2 细石混凝土保护层不得有渗漏或积水现象2.3 细石混凝土保护层在天沟、檐沟、檐口、水落口、泛水、变形缝和伸出层面管道的防水构造，必须符合设计要求。

2.4 细石混凝土保护层应留置分格缝，一般设在屋面板的支承端、屋面转折处、保护层与突出屋面结构的交接处，其纵横间距不宜小于6m,每个分格板块以20-36 rf为宜，分割缝内应嵌密封材料，缝内嵌聚氯乙烯胶泥或建筑防水沥青油膏等密封材料。

2.5 细石混凝土保护层与立墙及突出屋面结构等交接处，均应做柔性密封处理。

2.6 密封防水部位的基层应牢固，表面应平整、密实，不得有蜂窝、麻面、起皮和起砂现象, 嵌填密封材料的基层应干净、干燥。

2.7 混凝土面层在施工间歇后继续浇筑前, 应按规定对已凝结的混凝土垂直边缘进行处理, 施工缝处的混凝土, 应捣实压平。

三、工艺流程防水卷材翻边压条挂网抹面-处理清理基层-设置分格缝条-绑扎钢筋-设置灰饼-浇筑细石混凝土-二次压光-覆盖养护-取出分格缝条-清缝-嵌缝- 铺贴板缝保护层—清扫—检查和修补—验收。

四、施工工艺4.1 处理、清理基层基层上的混凝土或砂等浮渣杂物应清理干净。

4.2 留置分格缝4.2.1 分格缝在隔离层干燥后、浇铺保护层前嵌好，其位置一般设在屋面板的支承端，其纵横向间距不宜大于6m。

422分格缝条作成缝宽20mm高度等于保护层厚度，分隔条埋入部分应涂刷隔离剂。

4.2.3 密封防水处理连接部位的基层，应涂刷与密封材料相配套的基层处理剂。

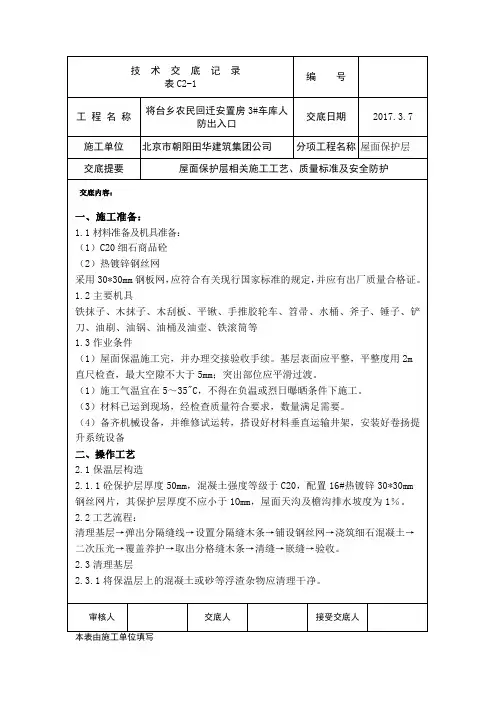

屋面保护层施工技术交底屋面保护层施工，这可是个相当重要的活儿！今天咱就来好好唠唠这其中的门道。

我先跟您说个事儿，就前段时间，我去一个工地，看到他们正在做屋面保护层施工。

好家伙，那场面真是有点混乱。

工人师傅们有的在搅拌材料，有的在铺设，但是明显感觉步骤有点乱，效率不高不说，质量也让人有点担心。

咱先来说说这屋面保护层施工的材料准备。

水泥啊，砂啊，这些都得选好。

水泥得用强度合适的，不能随便抓一包就用，要不然到时候强度不够，这保护层可就不顶事儿啦。

砂呢，要中砂，含泥量可不能超标，要不然会影响整个保护层的质量。

施工前，基层得处理干净。

就像我们打扫房间一样，得把那些灰尘、杂物啥的都清理掉。

要是基层不干净，就好比在脏桌子上摆美食，能好吗？接着就是分格缝的设置。

这分格缝就像是给保护层划分的“小房间”，得设置合理。

间距不能太大也不能太小，一般不大于 6 米。

而且分格缝的宽度也要合适，一般在 20 毫米左右。

然后就是绑扎钢筋网片。

这钢筋网片就像是保护层的“骨架”，得绑结实了。

钢筋的间距要符合要求，交叉点得绑扎牢固。

我在那个工地就看到，有一处钢筋绑扎得松松垮垮的，这可不行！再说说混凝土的浇筑。

混凝土搅拌得均匀，不能有干有稀的。

浇筑的时候要从一端开始，逐步推进，不能这边浇一点那边浇一点，乱了套。

而且要用平板振动器振捣密实，把里面的气泡都赶出来，这样才能保证混凝土的强度和密实度。

浇筑完了，可别以为就完事了。

还得进行抹面压光呢。

这就好比给保护层“美容”，得把表面抹得光滑平整。

先用木抹子搓平，再用铁抹子压光。

压光的时候要注意力度，不能太轻也不能太重，要不然表面就不漂亮啦。

养护也很重要！就像人需要休息调养一样，混凝土也需要。

养护期间要保持表面湿润，不能让它干着。

一般养护时间不少于 7 天。

在施工过程中，还得注意安全。

工人师傅们要戴好安全帽，系好安全带，别不小心摔着了。

而且施工现场要保持整洁，工具材料不能乱丢乱放。

总之，屋面保护层施工可不是一件简单的事儿，每一个环节都得认真对待，不能马虎。
