矢量控制与直接转矩控
制技术区别
文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-
矢量控制与直接转矩控制技术
矢量控制实现的基本原理是通过测量和控制异步电动机定子电流矢量，根据磁场定向原理分别对异步电动机的励磁电流和转矩电流进行控制，从而达到控制异步电动机转矩的目的。具体是将异步电动机的定子电流矢量分解为产生磁场的电流分量 (励磁电流) 和产生转矩的电流分量 (转矩电流) 分别加以控制，并同时控制两分量间的幅值和相位，即控制定子电流矢量，所以称这种控制方式称为矢量控制方式。矢量控制方式又有基于转差频率控制的矢量控制方式、无速度传感器矢量控制方式和有速度传感器的矢量控制方式等。这样就可以将一台三相异步电机（同步电机是指转子定子同时通电，异步机就是电机的转子转动速度与定子所产生的旋转磁场的旋转速度不一样,有转差值，顾名思义,同步机则不存在转差）等效为直流电机来控制，因而获得与直流调速系统同样的静、动态性能。
基于转差频率控制的矢量控制方式同样是在进行U / f ＝恒定控制的基础上，通过检测异步电动机的实际速度n，并得到对应的控制频率f，然后根据希望得到的转矩，分别控制定子电流矢量及两个分量间的相位，对通用变频器的输出频率f进行控制的。基于转差频率控制的矢量控制方式的最大特点是，可以消除动态过程中转矩电流的波动，从而提高了通用变频器的动态性能。早期的矢量控制通用变频器基本上都是采用的基于转差频率控制的矢量控制方式。
无速度传感器的矢量控制方式是基于磁场定向控制理论发展而来的。实现精确的磁场定向矢量控制需要在异步电动机内安装磁通检测装置，要在异步电动机内安装磁通检测装置是很困难的，但人们发现，即使不在异步电动机中直接安装磁通检测装置，也可以在通用变频器内部得到与磁通相应的量，并由此得到了所谓的无速度传感器的矢量控制方式。它的基本控制思想是根据输入的电动机的铭牌参数，按照转矩计算公式分别对作为基本控制量的励磁电流（或者磁通）和转矩电流进行检测，并通过控制电动机定子绕组上的电压
的频率使励磁电流（或者磁通）和转矩电流的指令值和检测值达到一致，并输出转矩，从而实现矢量控制。
采用矢量控制方式的通用变频器不仅可在调速范围上与直流电动机相匹配，而且可以控制异步电动机产生的转矩。由于矢量控制方式所依据的是准确的被控异步电动机的参数，有的通用变频器在使用时需要准确地输入异步电动机的参数，有的通用变频器需要使用速度传感器和编码器，并需使用厂商指定的变频器专用电动机进行控制，否则难以达到理想的控制效果。目前新型矢量控制通用变频器中已经具备异步电动机参数自动检测、自动辨识、自适应功能，带有这种功能的通用变频器在驱动异步电动机进行正常运转之前可以自动地对异步电动机的参数进行辨识，并根据辨识结果调整控制算法中的有关参数，从而对普通的异步电动机进行有效的矢量控制。除了上述的无传感器矢量控制和转矩矢量控制等，可提高异步电动机转矩控制性能的技术外，目前的新技术还包括异步电动机控制常数的调节及与机械系统匹配的适应性控制等，以提高异步电动机应用性能的技术。为了防止异步电动机转速偏差以及在低速区域获得较理想的平滑转速，应用大规模集成电路并采用专用数字式自动电压调整（AVR）控制技术的控制方式，已实用化并取得良好的效果。
直接转矩控制也称之为“直接自控制”，这种“直接自控制”的思想是以转矩为中心来进行磁链、转矩的综合控制。和矢量控制不同，直接转矩控制不采用解耦的方式，从而在算法上不存在旋转坐标变换，简单地通过检测电机定子电压和电流，借助瞬时空间矢量理论计算电机的磁链和转矩，并根据与给定值比较所得差值，实现磁链和转矩的直接控制。直接转矩控制技术，是利用空间矢量、定子磁场定向的分析方法，直接在定子坐标系下分析异步电动机的数学模型，计算与控制异步电动机的磁链和转矩，采用离散的两点式调节器（Band—Band控制），把转矩检测值与转矩给定值作比较，使转矩波动限制在一定的容差范围内，容差的大小由频率调节器来控制，并产生PWM脉宽调制信号，直接对逆变器的开关状态进行控制，以获得高动态性能的转矩输出。它的控制效果不取决于异步电动
机的数学模型是否能够简化，而是取决于转矩的实际状况，它不需要将交流电动机与直流电动机作比较、等效、转化，即不需要模仿直流电动机的控制，由于它省掉了矢量变换方式的坐标变换与计算和为解耦而简化异步电动机数学模型，没有通常的PWM脉宽调制信号发生器，所以它的控制结构简单、控制信号处理的物理概念明确、系统的转矩响应迅速且无超调，是一种具有高静、动态性能的交流调速控制方式。与矢量控制方式比较，直接转矩控制磁场定向所用的是定子磁链，它采用离散的电压状态和六边形磁链轨迹或近似圆形磁链轨迹的概念。只要知道定子电阻就可以把它观测出来。而矢量控制磁场定向所用的是转子磁链，观测转子磁链需要知道电动机转子电阻和电感。因此直接转矩控制大大减少了矢量控制技术中控制性能易受参数变化影响的问题。直接转矩控制强调的是转矩的直接控制与效果。与矢量控制方法不同，它不是通过控制电流、磁链等量来间接控制转矩，而是把转矩直接作为被控量，对转矩的直接控制或直接控制转矩，既直接又简化。
以异步电动机的矢量控制为例：
它首先通过电机的等效电路来得出一些磁链方程，包括定子磁链，气隙磁链，转子磁链，其中气息磁链是连接定子和转子的．一般的感应电机转子电流不易测量，所以通过气息来中转，把它变成定子电流．
然后，有一些坐标变换，首先通过3/2变换，变成静止的d-q坐标，然后通过前面的磁链方程产生的单位矢量来得到旋转坐标下的类似于直流机的转矩电流分量和磁场电流分量，这样就实现了解耦控制，加快了系统的响应速度．
最后再经过2/3变换，产生三相交流电去控制电机，这样就获得了良好的性能．
综合以上：矢量控制无非就四个知识：等效电路、磁链方程、转矩方程、坐标变换（包括静止和旋转）
关于矢量控制，鄙人的通俗理解是： 1. 先把电机想像成2块飞速旋转磁铁，定子磁铁和转子磁铁。进一步可以引申为定子磁场和转子磁场。 2. 电机的电磁转矩与定子磁场强度、转子磁场强度、2块磁铁之间的夹角的正弦成正比。关于这一点不难理解，两块磁铁对齐的时候（0度，sin0=0;）,不存在电磁转矩；两块磁铁相差90度的时候（sin90=1;）,电磁转矩达到顶峰； 3. 接下来控制的目标就是： 1）稳定其中的一个旋转磁场的强度（恒定磁场）； 2）控制磁铁之间角度为90度（磁场定向FOC）； 3）控制另一个磁场（受控磁场）的强度以达到控制电磁转矩大小（力矩控制）。 4. 关于坐标变换的物理意义（以同步电机为例）： 1）在电机不失步的情况下，可以认为两个磁极之间相对静止，最多在夹角0~90度之间移动。 2）既然交流电产生的是一个旋转磁场，那么自然可以把它想像成一个直流电产生的恒磁场，只不过这个恒磁场处于旋转当中。 3）如果恒磁场对应的直流电流产生的磁场强度，与对应交流电产生的磁场强度相等，就可以认为两者等同。 4）坐标变换基于以上认知，首先认为观察者站在恒定定磁场上并随之运转，观察被控磁场的直流电线圈电流及两个磁场之间的夹角。 5）实际的坐标变化计算出的结果有两个，直轴电流Id和交轴电流Iq。通过Id和Iq可以算出两者的矢量和（总电流），及两个磁场之间的夹角。 6）直轴电流Id是不出力的，交轴电流Iq是产生电磁转矩关键因素。 5. 对于交流同步隐极电动机： 1）其转子磁场是恒定的。 2）转子的当前磁极位置用旋转编码器实时检测。 3）定子磁极（旋转磁场）的位置从A相轴线为起点，由变频器所发的正弦波来决定。4）实际上先有定子磁场的旋转，然后才有转子磁场试图与之对齐而产生的跟随。 5）计算出转子磁场与A相轴线之间的偏差角度。 6）通过霍尔元件检测三相定子电流，以转子磁场与A相轴线之间的偏差角度作为算子（相当于观察者与转子磁场同步旋转），通过坐标变换分解出定子旋转磁场中与转子磁极对齐的分量（直轴电流Id）,产生转矩的分量（交轴电流Iq）。 7）定子电流所产生旋转磁场与观察者基本同步，最多在夹角0~90度之间移动。移动量是多少，会体现在直轴电流Id、交轴电流Iq的数值对比上。 8）驱动器通过前面的速度环的输出产生电流环的给定，通过第6）条引入电流环的反馈Iq，通过PI控制产生Iq输出。 9）设定Id=0。这一点不难理解，使两个磁极对齐的电流我们是不需要的。通过这一点，我们实现了磁场定向FOC（控制磁铁之间角度为90度）。 10）计算出了Iq, Id=0。引入偏差角度算子通过坐标反变换变换产生了三相电流的输出。11）当Iq>0, 定子旋转磁场对转子磁场的超前90度，电磁转矩依靠两个磁场之间异性相吸的原理来产生，这时候电磁转矩起到加速的作用。 12）当Iq<0, 定子旋转磁场对转子磁场的仍然超前90度，但是定子磁场的N、S极调换了一下，电磁转矩依靠两个磁场之间同性相排斥的原理来产生，这时候电磁转矩起到减速制动的作用。 13）从本质上讲，我们是依靠控制定子旋转磁场对转子磁场的超前角度及该磁场的强度来
变频器矢量控制的基本原理分析 矢量控制的基本原理是通过测量和控制异步电动机定子电流矢量，根据磁场定向原理分别对异步电动机的励磁电流和转矩电流进行控制，从而达到控制异步电动机转矩的目的。具体是将异步电动机的定子电流矢量分解为产生磁场的电流分量(励磁电流)和产生转矩的电流分量(转矩电流)分别加以控制，并同时控制两分量间的幅值和相位，即控制定子电流矢量，所以称这种控制方式称为矢量控制方式。矢量控制方式又有基于转差频率控制的矢量控制方式、无速度传感器矢量控制方式和有速度传感器的矢量控制方式等。基于转差频率控制的矢量控制方式同样是在进行U/f＝恒定控制的基础上，通过检测异步电动机的实际速度n，并得到对应的控制频率f，然后根据希望得到的转矩，分别控制定子电流矢量及两个分量间的相位，对通用变频器的输出频率f进行控制的。基于转差频率控制的矢量控制方式的最大特点是，可以消除动态过程中转矩电流的波动，从而提高了通用变频器的动态性能。早期的矢量控制通用变频器基本上都是采用的基于转差频率控制的矢量控制方式。 无速度传感器的矢量控制方式是基于磁场定向控制理论发展而来的。实现精确的磁场定向矢量控制需要在异步电动机内安装磁通检测装置，要在异步电动机内安装磁通检测装置是很困难的，但人们发现，即使不在异步电动机中直接安装磁通检测装置，也可以在通用变频器内部得到与磁通相应的量，并由此得到了所谓的无速度传感器的矢量控制方式。它的基本控制思想是根据输入的电动机的铭牌参数，按照一定的关系式分别对作为基本控制量的励磁电流（或者磁通）和转矩电流进行检测，并通过控制电动机定子绕组上的电压的频率使励磁电流（或者磁通）和转矩电流的指令值和检测值达到一致，并输出转矩，从而实现矢量控制。
转矩控制、矢量控制和VF控制解析 1.变转矩就是负载转矩随电机转速增大而增大，是非线性变化的，如风机水泵 恒转矩就是负载转矩不随电机转速增大而增大，一般是相对于恒功率控制而言。如皮带运输机提升机等机械负载 2.VF控制就是变频器输出频率与输出电压比值为恒定值或正比。例如：50HZ时输出电压为380V,25HZ时输出电压为190V即恒磁通控制；转矩不可控，系统只是一个以转速物理量做闭环的单闭环控制系统，他只能控制电机的转速 根据电机原理可知，三相异步电机定子每相电动势的有效值： E1=4.44f1N1Φm式中：E1--定子 每相由气隙磁通感应的电动势的有效值，V ；f1--定子频率，Hz；N1——定子每相绕组有效匝数；Φm- 每极磁通量由式中可以看出，Φm的值由E1/f1决定，但由于E1难以直接控制，所以在电动势较高时， 可忽略定子漏阻抗压降，而用定子相电压U1代替。那么要保证Φm不变，只要U1/f1始终为一定值即可。这是基频以下调时速的基本情况，为恒压频比（恒磁通）控制方式，属于恒转矩调速。 基准频率为恒转矩调速区的最高频率，基准频率所对应的电压为即为基准电压，是恒转矩调速区 的最高电压，在基频以下调速时，电压会随频率而变化，但两者的比值不变。在基频以上调速时，频 率从基频向上可以调至上限频率值，但是由于电机定子不能超过电机额定电压，因此电压不再随频率 变化，而保持基准电压值不变，这时电机主磁通必须随频率升高而减弱，转矩相应减小，功率基本保 持不变，属于恒功率调速区。 3.矢量控制，把输出电流分励磁和转矩电流并分别控制，转矩可控，系统是一个以 转矩做内环，转速做外环的双闭环控制系统。它既可以控制电机的转速，也可以控制电 机的扭矩。 矢量控制时的速度控制（ASR）通过操作转矩指令，使得速度指令和速度检出值（PG 的反馈或速度推定值）的偏差值为0。 带PG 的V/f 控制时的速度控制通过操作输出频率，使得速度指令和速度检出值（PG 的反馈或速度推定值）的偏差值为0。 矢量控制原理是模仿直流电动机的控制原理,根据异步电动机的动态数学模型，利用一系列坐标变换把定子电流矢量分解为励磁分量和转矩分量，对电机的转矩电流分量和励磁分量分别进行控制,在转子磁场定向后实现磁场和转矩的解耦，从而达到控制异步电动机转矩的目的，使异步电机得到接近他励直流电机的控制性能。 具体做法是将异步电动机的定子电流矢量分解为产生磁场的电流分量 (励磁电流)和产生转矩的电流分量(转矩电流)分别加以控制，并同时控制两分量间的幅值和相位，即控制定子电流矢量，所以称这种控制方式称为矢量控制方式。 矢量控制分有速度传感器矢量控制和无速度传感器矢量控制两种,前者精度高后者精度低。矢量控制系统的无速度传感器运行方式，首先必须解决电机转速和转子磁链位置角的在线辨识问题。常用的方法有基于检测定子电流信号的辨识方法，有同时使用电流检测信号和电压检测信号的辨识方法，还有根据电流检测信号和逆变器的开关控制信号重构电压信号的方法。
直接转矩控制的基本原理和仿真研究 摘要：直接转矩控制技术是继矢量控制技术之后，在交流传动领域内发展迅速的一种高性能调速技 术，该控制方法以其思路新颖、结构简单及性能良好等优点引起了广泛关注和研究。与矢量控制技 术不同，直接转矩控制技术采用定子磁场定向，直接将磁通和电磁转矩作为控制量，对电磁转矩的 控制更加简捷快速，提高了系统的动态响应能力。由于直接转矩控制技术本身的固有优势，使直接 转矩控制的理论研究和技术开发越来越受到重视，进展的步伐也越来越快。本文将直接转矩控制技 术应用于异步电机中，从异步电机的数学模型出发，介绍了直接转矩控制技术的基本理论。在深入 剖析原理的基础上将直接转矩算法模块化，在Simulink环境下建立了异步电机直接转矩近似圆形 磁链控制系统仿真模型。仿真结果表明，直接转矩控制技术动态响应能力快，控制方法直接，但是 低速性能较差，低速状态下存在转矩脉动过大，定子电流畸变严重等缺点。 关键字：直接转矩控制，异步电机，simulink The Basic Principle and Simulation Study of Direct Torque Control Kong Fei,Ye Zhen,Shao Zhuyu
第2章永磁同步电机结构及控制方法 2.1 永磁同步电机概述 永磁同步电动机的运行原理与电励磁同步电动机相同，但它以永磁体提供的磁通替代后的励磁绕组励磁，使电动机结构较为简单，降低了加工和装配费用，且省去了容易出问题的集电环和电刷，提高了电动机运行的可靠性；又因无需励磁电流，省去了励磁损耗，提高了电动机的效率和功率密度。因而它是近年来研究得较多并在各个领域中得到越来越广泛应用的一种电动机。 永磁同步电动机分类方法比较多：按工作主磁场方向的不同，可分为径向磁场式和轴向磁场式；按电枢绕组位置的不同，可分为内转子式(常规式)和外转子式；按转子上有无起绕组，可分为无起动绕组的电动机(用于变频器供电的场合，利用频率的逐步升高而起动，并随着频率的改变而调节转速，常称为调速永磁同步电动机)和有起动绕组的电动机(既可用于调速运行又可在某以频率和电压下利用起动绕组所产生的异步转矩起动，常称为异步起动永磁同步电动机)；按供电电流波形的不同，可分为矩形波永磁同步电动机和正弦波永磁同步电动机(简称永磁同步电动机)。异步起动永磁同步电动机用于频率可调的传动系统时，形成一台具有阻尼(起动)绕组的调速永磁同步电动机。 永磁同步伺服电动机的定子与绕组式同步电动机的定子基本相同。但根据转子结构可分为凸极式和嵌入式两类。凸极式转子是将永磁铁安装在转子轴的表面，如图 2-1(a)。因为永磁材料的磁导率十分接近空气的磁导率，所以在交轴(q 轴)、直轴(d 轴)上的电感基本相同。嵌入式转子则是将永磁铁安装在转子轴的内部，如图 2-1(b)，因此交轴的电感大于直轴的电感。并且，除了电磁转矩外，还有磁阻转矩存在。 为了使永磁同步伺服电动机具有正弦波感应电动势波形，其转子磁钢形状呈抛物线状，其气隙中产生的磁通密度尽量呈正弦分布；定子电枢绕组采用短距分布式绕组，能最大限度地消除谐波磁动势。永磁体转子产生恒定的电磁场。当定子通以三相对称的正弦波交流电时，则产生旋转的磁场。两种磁场相互作用产生电磁力，推动转子旋转。如果能改变定子三相电源的频率和相位，就可以改变转子的转速和位置。
矢量控制技术发展方向 目前世界上矢控技术的研究与产品开发方面, 德国和日本处于领先地位。我国学者早期发表文章时, 常引用德国西门子公司和日本三菱电机公司中野孝良的有关文献。矢量控制技术是德国人发明的,日本引进了德国理论, 不过日本在产品开发上确实下了不少功夫。 1矢量控制技术出现前电气传动控制的状况 矢量控制的发明和发展对电力电子和交流调速都带来巨大的冲击, 矢量控制的论文发表已30余年; 但真正实用化不过20年 左右历史。自1957年美国通用电气（GE）公司发明SCF以来，以 SCR整流器为电源的直流传动方式非常普及,可是直流调速存在 如下缺点:1 电动机容量、最高转速、环境条件受到限制。 2 换向 器、电刷维护不便。人们在期望能弥补上述缺点的新型交流调速方案出现。在1957年前后，由于快速SCR勺出现,SCR变频调速的研究进展很快, 并进入实用化阶段。例如风机、水泵、传送带、轧钢辊道、纺织机、造纸机等生产设备上均能见到应用勺例子。 特别是1973年发生石油危机时, 社会上对变频调速勺风机、水泵节能效果高勺事实, 评价很高。销售量几乎达到和直流调速一样的水平。但由于SCF易产生误触发而引起换相失败，造成短路, 引起停机事故。后来改用电流型逆变器, 增加电流反馈闭环, 保护短路的功能有所改善。但总的来说, 当时交流调速的技术水平不高。处于有限调速范围内, 外部几乎无干扰才能稳定运转的状态它只是一种单纯的调速装置, 在比较复杂的如轧钢机可逆传动方面尚不能应用。 最初的变频调速是用开环恒定控制。后来增加了电流环, 称它为转差频率控制, 改善了性能并已实用化。但系统只是从稳态公式推导出的平均值控制,完全不考虑过渡过程。这样一来,交流
矢量控制(FOC)基本原理 2014.05.15 duquqiubai1234163. 一、基本概念 1.1模型等效原则 交流电机三相对称的静止绕组 A 、B 、C ，通以三相平衡的正弦电流时，所产生的合成磁动势是旋转磁动势F ，它在空间呈正弦分布，以同步转速ω1（即电流的角频率）顺着 A-B-C 的相序旋转。这样的物理模型如图1-1a 所示。然而，旋转磁动势并不一定非要三相不可，单相除外，二相、三相、四相…… 等任意对称的多相绕组，通以平衡的多相电流，都能产生旋转磁动势，当然以两相最为简单。 图1 图1-1b 中绘出了两相静止绕组α 和 β ，它们在空间互差90°，通以时间上互差90°的两相平衡交流电流，也产生旋转磁动势F 。再看图1-1c 中的两个互相垂直的绕组M 和 T ，通以直流电流M i 和T i ，产生合成磁动势F ，如果让包含两个绕组在的整个铁心以同步转速旋转，则磁动势F 自然也随之旋转起来，成为旋转磁动势。把这个旋转磁动势的大小和转速也控制成与图 1-1a 一样，那么这三套绕组就等效了。
三相--两相变换（3S/2S 变换） 在三相静止绕组A 、B 、C 和两相静止绕组α、β之间的变换，简称3S/2S 变换。其电流关系为 111221022A B C i i i i i αβ????-- ???????=?????????-????? （） 两相—两相旋转变换（2S/2R 变换） 同步旋转坐标系中（M 、T 坐标系中）轴向电流分量与α、β坐标系中轴向电流分量的转换关系为 cos sin 2sin cos M T i i i i αβ??????????=??????-???? ?? （） 1.2矢量控制简介 矢量控制是指“定子三相电流矢量控制”。 矢量控制理论最早为解决三相异步电机的调速问题而提出。交流矢量的直流标量化可以使三相异步电机获得和直流电机一样优越的调速性能。将交流矢量变换为两相直流标量的过程见图2。
转矩控制矢量控制和V F 控制解析 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】
转矩控制、矢量控制和VF控制解析 1.变转矩就是负载转矩随电机转速增大而增大，是非线性变化的，如风机水泵 恒转矩就是负载转矩不随电机转速增大而增大，一般是相对于恒功率控制而言。如皮带运输机提升机等机械负载 控制就是变频器输出频率与输出电压比值为恒定值或正比。例如：50HZ时输出电压为380V,25HZ时输出电压为190V即恒磁通控制；转矩不可控，系统只是一个以转速物理量做闭环的单闭环控制系统，他只能控制电机的转速 根据电机原理可知，三相异步电机定子每相电动势的有效值：E1=4.44f1N1Φm式中：E1--定子每相由气 隙磁通感应的电动势的有效值，V；f1--定子频率，Hz；N1——定子每相绕组有效匝数；Φm-每极磁通量由式 中可以看出，Φm的值由E1/f1决定，但由于E1难以直接控制，所以在电动势较高时，可忽略定子漏阻抗压降，而用定子相电压U1代替。那么要保证Φm不变，只要U1/f1始终为一定值即可。这是基频以下调时速的 基本情况，为恒压频比（恒磁通）控制方式，属于恒转矩调速。 基准频率为恒转矩调速区的最高频率，基准频率所对应的电压为即为基准电压，是恒转矩调速区的最高电压，在基频以下调速时，电压会随频率而变化，但两者的比值不变。在基频以上调速时，频率从基频向上可以 调至上限频率值，但是由于电机定子不能超过电机额定电压，因此电压不再随频率变化，而保持基准电压值不变，这时电机主磁通必须随频率升高而减弱，转矩相应减小，功率基本保持不变，属于恒功率调速区。 3.矢量控制，把输出电流分励磁和转矩电流并分别控制，转矩可控，系统是一 个以转矩做内环，转速做外环的双闭环控制系统。它既可以控制电机的转速，也可以控制电机的扭矩。矢量控制时的速度控制（ASR）通过操作转矩指令，使得速 度指令和速度检出值（PG的反馈或速度推定值）的偏差值为0。带PG的V/f控 制时的速度控制通过操作输出频率，使得速度指令和速度检出值（PG的反馈或速 度推定值）的偏差值为0。 矢量控制原理是模仿直流电动机的控制原理,根据异步电动机的动态数学模型，利用一系列坐标变换把定子电流矢量分解为励磁分量和转矩分量，对电机的转矩电流分量和励磁分量分别进行控制,在转子磁场定向后实现磁场和转矩的解耦，从而达到控制异步电动机转矩的目的，使异步电机得到接近他励直流电机的控制性能。具体做法
变频器的V/F控制与矢量控制 U/f=C的正弦脉宽调制（SPWM）控制方式其特点是控制电路结构简单、成本较低，机械特性硬度也较好，能够满足一般传动的平滑调速要求，已在产业的各个领域得到广泛应用。但是，这种控制方式在低频时，由于输出电压较低，转矩受定子电阻压降的影响比较显著，使输出最大转矩减小。另外，其机械特性终究没有直流电动机硬，动态转矩能力和静态调速性能都还不尽如人意，且系统性能不高、控制曲线会随负载的变化而变化，转矩响应慢、电机转矩利用率不高，低速时因定子电阻和逆变器死区效应的存在而性能下降，稳定性变差等。因此人们又研究出矢量控制变频调速。 一、矢量控制（VC）方式 矢量控制变频调速的做法是将异步电动机在三相坐标系下的定子电流Ia、Ib、Ic、通过三相－二相变换，等效成两相静止坐标系下的交流电流Ia1Ib1，再通过按转子磁场定向旋转变换，等效成同步旋转坐标系下的直流电流Im1、It1（Im1相当于直流电动机的励磁电流；It1相当于与转矩成正比的电枢电流），然后模仿直流电动机的控制方法，求得直流电动机的控制量，经过相应的坐标反变换，实现对异步电动机的控制。其实质是将交流电动机等效为直流电动机，分别对速度，磁场两个分量进行独立控制。通过控制转子磁链，然后分解定子电流而获得转矩和磁场两个分量，经坐标变换，实现正交或解耦控制。矢量控制方法的提出具有划时代的意义。然而在实际应用中，由于转子磁链难以准确观测，系统特性受电动机参数的影响较大，且在等效直流电动机控制过程中所用矢量旋转变换较复杂，使得实际的控制效果难以达到理想分析的结果。 V/F控制与矢量都是恒转矩控制。U/F相对转矩可能变化大一些。而矢量是根据需要的转矩来调节的，相对不好控制一些。对普通用途。两者一样 1、矢量控制方式—— 矢量控制，最简单的说，就是将交流电机调速通过一系列等效变换，等效成直流电机的调速特性，就这么简单，至于深入了解，那就得深入了解变频器的数学模型，电机学等学科。 矢量控制原理是模仿直流电动机的控制原理，根据异步电动机的动态数学模型，利用一系列坐标变换把定子电流矢量分解为励磁分量和转矩分量，对电机的转矩电流分量和励磁分量分别进行控制。 在转子磁场定向后实现磁场和转矩的解耦，从而达到控制异步电动机转矩的目的，使异步电机得到接近他励直流电机的控制性能。 具体做法是将异步电动机的定子电流矢量分解为产生磁场的电流分量 (励磁电流)和产生转矩的电流分量(转矩电流)分别加以控制，并同时控制两分量间的幅值和相位，即控制定子电流矢量，所以称这种控制方式称为矢量控制方式。 2、V/F控制方式—— V/F控制，就是变频器输出频率与输出电压的比值为恒定值或成比例。例如，50HZ时输出电压为380V的话，则25HZ时输出电压为190V。 变频器采用V/F控制方式时，对电机参数依赖不大，V/f控制是为了得到理想的转矩-速度特性，基于在改变电源频率进行调速的同时，又要保证电动机的磁通不变的思想而提出的，通用型变频器基本上都采用这种控制方式。V/f控制变频器结构非常简单，但是这种变频器采用开环控制方式，不能达到较高的控制
矢量控制与直接转矩控制之我见 My Opinion on Vector Control and Direct Torque Control 艾默生网络能源有限公司变频器开发部 刘宏鑫 MDI R&D Department of Emerson Network Power Co.，LTD Liu Hong Xin 摘要：本文阐述采用矢量控制与直接转矩控制技术的变频器性能的优劣，提出了两种技术的发展方向。 关键词：矢量控制 直接转矩控制 变频器 Abstract: The merits and demerits of inverter using VC and DTC are discussed in detail. The trend of VC and DTC is presented in this paper. Keywords:Vector Control Direct Torque Control Inverter 一、矢量控制与直接转矩控制技术发展 自从70年代初期西德Blaschke等人首先提出矢量控制（Vector Control，简称VC）理论，到80年代中期德国人M.depenbrock等人首先提出直接转矩控制理论（Direct Torque Control，简称DTC）以来，全世界各地的高校、科研机构、各大变频器公司投入巨大资金和精力来研究，高性能交流变频调速技术如雨后春笋般的涌现出来。由于矢量控制与直接转矩控制技术均是基于异步电机的动态模型，而且均采用外环为速度环，内环为转矩和磁链控制，从而实现转速和磁链的近似解耦，获得了较好的动态性能[1]。 矢量控制的研究重点在于矢量控制环路的结构、无速度传感器速度辨识和电机参数的离线和在线辨识。DTC的重点在于无速度传感器速度辨识、磁链和转矩自控制、脉冲优化选择器等方面。两者的目的在于提高系统转矩控制动态响应、稳态速度精度（速度辨识的精度、转矩脉动大小、冷态热态情况下的自适应能力）、系统的鲁棒性。由于两者算法对于数字化要求非常高、对运算的速度要求也非常高，因此受CPU速度的限制，真正高性能全数字化的无PG变频器在90年代中后期才陆续出现的。表1是1999年8家公司商用化无速度传感器的性能比较[2]。 近几年来，变频器的控制水平又有很大提高，如日立SJ300具有电压检测电路，可以达到1∶500以上的调速范围，而且零速可以达到150%的转矩，富士VG7由于具有电压检测电路，开环辨识精度较高，号称达到开环伺服水平。由于欧洲变频器研发工作着重于V/F 控制或者闭环矢量控制模式，欧洲开环矢量控制变频器的技术水平与日本的差距较多。由于欧洲的制造业非常发达，推动了伺服控制技术的发展，相比日本有一定的优势。 二、通用变频器控制技术的现状
太原科技大学 题目：直接转矩控制 专业：电气工程 班级：研1403 姓名：安顺林 学号：S2*******
直接转矩控制 摘要直接转矩控制系统具有宽调速范围、高稳速精度、快动态响应控制等优点，是交流调速领域中一种新颖的控制算法。直接转矩控制技术采用空间矢量分析的方法，直接在定子坐标系下计算并控制交流电动机的转矩和磁链，计算所得的转矩和磁链分别与给定值进行施密特调节产生脉冲信号，对逆变器的开关状态进行最佳控制，以获得转矩的高动态性能。本文从异步机数学模型出发，系统阐述了异步机直接转矩控制基本理论，详细分析了空间电压矢量与定子磁链、电动机转矩的关系。针对异步机的特点，分析讨论了空间矢量调制的直接转矩控制及实现方法，包括参考矢量的生成及空间电压矢量调制的方法。 关键字直接转矩控制，异步电动机 一直接转矩控制系统介绍 1.1 异步电动机调速系统的发展状况 在异步电动机调速系统中变频调速技术是目前应用最广泛的调速技术，也是最有希望取代直流调速的调速方式。就变频调速而言，其形式也有很多。传统的变频调速方式是采用v/f控制。这种方式控制结构简单，但由于它是基于电动机的稳态方程实现的，系统的动态响应指标较差，还无法完全取代直流调速系统。 1971年，德国学者EBlaschke提出了交流电动机的磁场定向矢量控制理论，标志着交流调速理论有了重大突破。所谓矢量控制，就是交流电动机模拟成直流电动机来控制，通过坐标变换来实现电动机定子电流的励磁分量和转矩分量的解藕，然后分别独立调节，从而获得高性能的转矩特性和转速响应特性。 矢量控制主要有两种方式:磁场定向矢量控制和转差频率矢量控制。无论采用哪种方式，转子磁链的准确检测是实现矢量控制的关键，直接关系到矢量控制系统性能的好坏。一般地，转子磁链检测可以采用直接法或间接法来实现。 直接法就是通过在电动机内部埋设感应线圈以检测电动机的磁链，这种方式会使简单的交流电动机结构复杂化，降低了系统的可靠性，磁链的检测精度也不能得到长期的保证。因此，间接法是实际应用中实现转子磁链检测的常用方法。
矢量控制(FOC）基本原理 2０14、05、１5 一、基本概念 １、１模型等效原则 交流电机三相对称得静止绕组 A 、Ｂ、C ,通以三相平衡得正弦电流时，所产生得合成磁动势就是旋转磁动势Ｆ，它在空间呈正弦分布,以同步转速ω1(即电流得角频率）顺着Ａ－B-C 得相序旋转。这样得物理模型如图1－1a所示。然而,旋转磁动势并不一定非要三相不可,单相除外,二相、三相、四相……等任意对称得多相绕组，通以平衡得多相电流,都能产生旋转磁动势,当然以两相最为简单。 图１ 图1-１b中绘出了两相静止绕组α与β，它们在空间互差90°,通以时间上互差９０°得两相平衡交流电流,也产生旋转磁动势F 。再瞧图1－1ｃ中得两个互相垂直得绕组M 与 T，通以直流电流与,产生合成磁动势 F ，如果让包含两个绕组在内得整个铁心以同步转速旋转,则磁动势 F 自然也随之旋转起来,成为旋转磁动势。把这个旋转磁动势得大小与转速也控制成与图 1-1ａ一样,那么这三套绕组就等效了。
三相－-两相变换(3S/2Ｓ变换） 在三相静止绕组A、B、C 与两相静止绕组α、β之间得变换，简称３S/2S 变换。其电流关系为 两相—两相旋转变换（2Ｓ/2Ｒ变换) 同步旋转坐标系中(Ｍ、T坐标系中）轴向电流分量与α、β坐标系中轴向电流分量得转换关系为 １、2矢量控制简介 矢量控制就是指“定子三相电流矢量控制”。 矢量控制理论最早为解决三相异步电机得调速问题而提出。交流矢量得直流标量化可以使三相异步电机获得与直流电机一样优越得调速性能。将交流矢量变换为两相直流标量得过程见图２。
图2 图2得上图为静止坐标系下得定子三相交流矢量 图2得中图为静止坐标系下得等效两相交流矢量 图2得下图为旋转坐标系下得等效两相直流标量,就是转矩电流,就是励磁电流。 经图2得变换后,定子三相交流矢量变为了旋转得两相直流标量。进而可以把异步电机瞧作直流电机,分别控制励磁电流与转矩电流。 变换公式即式(１)与式(2）。 1、3关于坐标系 图２得上图得坐标系就是静止得三相互差120°得坐标系，这就是一个非正交坐标系。 图２得中图得坐标系就是静止得两相互差９0°得坐标系，这就是一个正交坐标系。 图2得下图得坐标系就是旋转得两相互差9０°得坐标系,这就是一个正交坐标系。此坐标系跟随转子旋转。 1、4 为什么要进行坐标变换?
直接转矩控制原理 直接转矩控制原理比较简单，就是根据计算得出的反馈值（转速、电流）（没有实际值，因为在电机内部安装传感器并不实用，一般反馈量都是计算出来的）与给定值相比较，根据偏差（两种：磁链和转矩）大小，选择合适的电压矢量（开关状态）。电压矢量对定子磁链进行控制（幅值，相位），从而改变转矩。 传统直接转矩控制方法偏差分类： 磁链： 1，需要增大 2，需要减小 转矩： 1，需要增大 2，不变 3，需要减小 可见共有6中要求控制状态。在4个控制电压矢量和2个零电压矢量中选择合适的，即为滞环比较器的输出。仿真系统中这个功能由滞环比较单元与查表单元结合产生。 一、引言 电动机调速是各行各业中电动机应用系统的必需环节。直流电动机因其磁链与转矩电流各自独立，不存在耦合关系，能够获得很好的调速范围和调速精度，静、动态特性均比较好而获得广泛应用。 交流（异步）电动机结构简单却因其磁链与电流强耦合，而且是多变量非线性系统，调速难度大，长期以来在调速系统的应用受到限制。直到近三十年来，一系列新型的传动调速技术的出现才开始了交流传动的新篇章。 1．交流传动的发展简述 首先是变压变频调速系统（VVVF），后来出现了矢量控制（FOC）和直接 转矩控制（DTC）调速系统。由于VVVF系统只是维持电动机内的磁链恒定，
并没有解决磁链和电流强耦合的问题，其调速范围窄，调速性能也不佳。矢量控制是以转子磁场定向，采用矢量变换的方法，通过两次旋转坐标变换，实现异步电动机的转速和磁链控制的完全解耦。但实际上由于转子磁链很难准确观测，系统特性受电机参数的影响较大，且计算也比较复杂。 1985年，德国的M.Depenbrock和日本的I.Takahashi先后提出直接转矩控制理论。直接转矩控制在定子坐标系下，避开旋转坐标变换，直接控制转子磁链，采用转矩和磁链的bang-bang控制，不受转子参数随转速变化而变化的影响，简化了控制结构，动态响应快，对参数鲁棒性好，因而得到广泛的深入研究和应用。 2．矢量控制（FOC）和直接转矩控制（DTC）的简略对比 （1）控制原理：FOC是在转子磁通坐标系中，通过分别控制q轴和d轴定子电流分量，实现转速和磁链的解耦控制。其实质是通过坐标变换重建的电动机数学模型等效为直流电动机，从而象直流电动机那样进行快速的转矩和磁通控制。DTC是在定子坐标系下通过检测电动机定子电压和电流，采用空间矢量理论计算电动机的转矩和磁链，并根据与给定值比较所得差值，实现转矩和磁链的直接控制。 （2）控制性能：FOC的调速范围较宽（1：20～200），调速精度较高，低速特性连续，响应速度较快，但受参数变化影响较大，且计算复杂，控制相对繁琐。DTC的调速范围较窄（1：15～100），调速精度也较高，响应速度快，低速特性有脉动现象，但其不仅计算简便，而且控制思想新颖，控制结构简单，控制手段直接，信号处理的物理概念明确，动静态性能均佳，有广阔的应用前景。 图1异步电动机的空间矢量等效电路 直接转矩控制的基本思想是在准确观测定子磁链的空间位置和大小并保持其幅值基本恒定以及准确计算负载转矩的条件下，通过控制电动机的瞬时输入电压来控制电机定子磁链的瞬时旋转速度，来改变它对转子的瞬时转差率，达到直接控制电机输出的目的。 二、数学模型 1．异步电动机转矩的数学模型
福建工程学院 研究生课程论文 课程名称电机及其系统分析教师姓名 研究生姓名 研究生学号 研究生专业电气工程 研究方向电力工程 年级一年级 所在学院信息学院 日期2016年01 月13日
评语
矢量控制技术的发展以及在应用中的改善 摘要：电机在很多场合得到了广泛的使用，因为它具有的独特优点，例如它为现代运动控制系统提供了一种具有诸多优点和适用广泛的装置。异步电机的动态数学模型是一个高阶、非线性、强耦合的多变量系统。在上世纪70年代西门子工程师F.Blaschke 首先提出异步电机矢量控制理论来解决交流电机转矩问题。矢量控制实现的基本原理是通过测量和控制异步电动机定子电流矢量，根据磁场定向原理分别对异步电动机的励磁电流和转矩电流进行控制，从而达到控制异步电动机转矩的目的。 关键词：矢量控制,异步电机,解耦 ABSTRACT:In many occasions, the motor has been widely used because it has unique advantages, such as it provides a lot of advantages and is suitable for a wide range of modern device having the motion control system. Dynamic mathematical model of the induction motor is a high order, nonlinear, strongly coupled multivariable systems. In the 1970s, Siemens engineers F.Blaschke first proposed induction motor vector control theory to solve the problem of the AC motor torque. The basic principle of vector control is achieved by measuring and controlling asynchronous motor stator current vector, based on the principle of field-oriented asynchronous motor excitation current and torque current control, respectively, so as to achieve the purpose of control of induction motor torque. Key Word ： Vector control ，Induction motor ，Decoupling 0、序言 异步电动机的数学模型是一个极其复杂的模型。总的归结起来可以异步电机的动态数学模型是一个高阶、非线性、强耦合的多变量系统[1]。而且在研究三相异步电动机的复杂的数学模型中，我们常常会做出以下几方面的假设。第一，我们往往会忽略空间谐波。第 二、忽略磁路饱和。并且假设它们的自感和互感都是线性的。第三、忽略铁芯损耗。第四、不考虑频率和温度对绕组的影响。由于感应电动机的励磁和电枢都是同一个绕组，所以转矩和磁链之间就相对比较复杂。电磁转矩的物理表达式为 22?φCOS I C T T e = 可以知道感应电动机各个参量相互耦合，这也是感应电动机难以控制的根本原因[2]。由于矢量控制具有转矩控制的线性特性，控制效率很高，调节器的设计也比较容易实现。而且，速度的调节较宽在接近零转速时仍然可以带动额定负载运行，具有良好的起制动性能，所以矢量控制技术才会被人们慢慢的所利用[3]。异步电机数学模型的电压方程、磁链方程、转矩方程和运动方程如下： 电压方程：

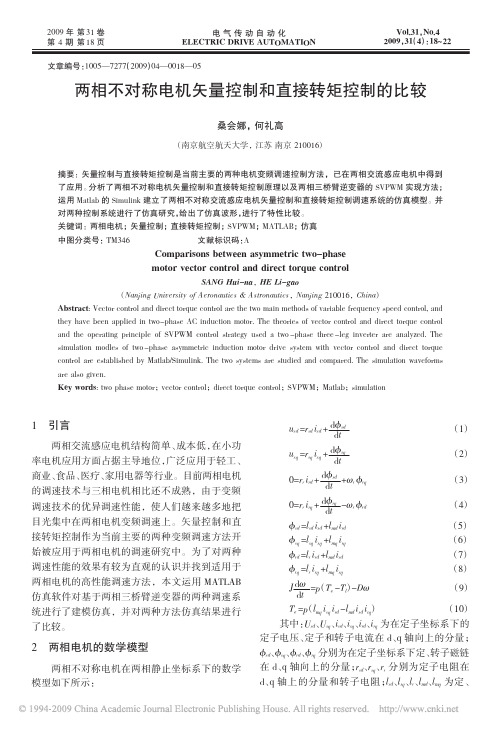

矢量控制与直接转矩控制的比较 矢量控制是交流电机最为完美的控制方案；直接转矩控制是一种粗况的控制方案。 1971年，F Blaschke比较系统地提出了矢量控制理论。矢量控制是通过坐标变换和矢量旋转，将交流电机完全等效为直流电机，然后应用成熟的直流电机控制方案，控制交流电机。因此从控制方案上讲，应用矢量控制的交流调速系统和直流调速系统具有同样的控制性能。又由于交流电机没有换向器，而且转子结构的特殊性，使得交流调速系统的最终控制性能要优于直流调速系统。 矢量控制系统的原理框图如下， 矢量控制理论的提出，被认为是交流电机控制理论发展过程中的里程碑。 同其他理论一样，矢量控制理论从提出到在实践中获得成功应用，也经历了坎坷的过程。 1．在当时的情况下，矢量控制的计算量相对较大，各个子单元的计算速度能否满足控制系统整体要求， 2．磁场定向的准确性，受电机参数时变的影响较大。 因此，在应用的初期，实际效果差强人意。人们在理论的先进性，和实际的应用效果之间做了一定的取舍。在此背景下，于1977年，A.B.P iunkett在IEEE 杂志上首先提出了直接转矩的控制思想，1985年，由德国鲁尔大学的Depenbrock教授首次取得了实际应用。 直接转矩控制德语称之为Direkte Selb-Stragelung, 英语称之为Direct Self-Control。由于它控制的是转矩，因此后来也经常称之为Direct Torque Control。 直接转矩控制的思想源于矢量控制，其原理框图如下， P214 图6-62 由于直接转矩控制是在两相静止坐标系内，省去了矢量控制中的旋转变换，因而使计算量减少，从而提高了系统整体的运行速度。这在90年代初，鉴于当时的集成芯片的水平，这样的减少还是很有必要的。 另外，由于直接转矩控制采用定子磁场控制，避免了转子电阻时变的影响，因此在一定程度上减弱了电机参数时变对系统的影响。
异步电动机直接转矩控制系统 1 直接转矩控制简介 直接转矩控制（Direct Torque Control—DTC），国外的原文有的也称为Direct self-control—DSC，直译为直接自控制，这种“直接自控制”的思想以转矩为中心来进行综合控制，不仅控制转矩，也用于磁链量的控制和磁链自控制。直接转矩控制与矢量控制的区别是，它不是通过控制电流、磁链等量间接控制转矩，而是把转矩直接作为被控量控制，其实质是用空间矢量的分析方法，以定子磁场定向方式，对定子磁链和电磁转矩进行直接控制的。这种方法不需要复杂的坐标变换，而是直接在电机定子坐标上计算磁链的模和转矩的大小，并通过磁链和转矩的直接跟踪实现PWM脉宽调制和系统的高动态性能。直接转矩控制系统的主要特点有： （1）直接转矩控制是直接在定子坐标系下分析交流电动机的数学模型，控制电动机的磁链和转矩。 （2）直接转矩控制的磁场定向采用的是定子磁链轴，只要知道定子电阻就可以把它观测出来。 （3）直接转矩控制采用空间矢量的概念来分析三相交流电动机的数学模型和控制各物理量，使问题变得简单明了。 （4）直接转矩控制强调的是转矩的直接控制效果。 直接转矩控制技术用空间矢量的分析方法，直接在定子坐标系下计算与控制电动机的转矩，采用定子磁场定向，借助于离散的两点式调节（Band-Band）产生PWM 波信号，直接对逆变器的开关状态进行最佳控制，以获得转矩的高动态性能。它省去了复杂的矢量变换与电动机的数学模型简化处理，没有通常的PWM 信号发生器。它的控制思想新颖，控制结构简单，控制手段直接，信号处理的物理概念明确。 为了让读者更好的理解直接转矩控制，在正式介绍三相异步电机的直接转矩控制系统前，先从直接转矩控制的基本物理概念讲起。 2 直接转矩控制的基本物理概念 2.1 直接转矩控制中磁通和转矩的测量 在几种用于控制感应电机的方法中，直接转矩控制（DTC）占有很重要的地位。DTC 将转矩和定子磁通分别控制在两个滞环内，这就意味着转矩和磁通各自被限制在最大值和最小值的范围内。
