彩灯循环显示控制器课程报告.

数字电子技术课程设计报告专业名称：班级：姓名：学号：日期：目录一、设计要求 (1)二、设计的作用、目的 (1)三、设计的具体实现 (1)1、系统概述 (1)2、单元电路设计、分析与仿真 (2)3、电路的安装与调试 (6)四、心得体会及建议 (7)五、附录 (7)六、参考文献 (8)设计报告一、设计要求说明：1.以十个指示灯作为显示器件，能自动的从左到右、从右到左的依次被点亮，如此周而复始，不断循环。

2.打开电源时可自动清零，每个指示灯被点亮的时间约为0.5S—2S 范围内。

3.用计算机画出电路设计图，进行仿真分析验证其正确性。

4.写设计说明书一份。

二、设计的作用、目的1、为了培养学生运用相关课程的基础理论和技能解决实际问题，并进一步提高学生抓也基本技能、创新能力的重要实践教学环节。

2、培养学生正确的设计思想与方法、严谨的科学态度和良好的工作作风。

3、通过课程设计，学生受到设计与写作方法的初步训练，能用文字、图形和现代设计写作方法系统地、正确地表达课程设计。

4、巩固、深化和扩展学生的理论知识与初步的专业技能。

5、熟悉各种芯片的功能和应用。

6、完成彩灯控制器的设计，绘出电路原理图。

7、调试电路，是否能正常工作。

重庆理工大学课程设计：彩灯控制器三、设计的具体实现1）系统概述此电路主要由三部分组成，其整体框图如图（一）所示。

振荡电路计数译码驱动电路显示电路图（一）2）方案论证与实现（1）振荡电路主要用来产生时间基准信号（脉冲信号）。

因为循环彩灯对频率的要求不高，只要能产生高低电平就可以了，且脉冲信号的频率可调，所以采用555定时器组成的振荡器，其输出的脉冲作为下一级的时钟信号，电路如图二所示。

图（二）（2）计数器/译码分配器计数器是用来累计和寄存输入脉冲个数的时序逻辑部件。

在此电路中采用十进制计数/分频器4017，它是一种用途非常广泛的电路。

其内部由计数器及译码器两部分组成，由译码输出实现对脉冲信号的分配，整个输出时序就是O0、O1、O2….O9依次出现与时钟同步的高电平，宽度等于时钟周期。

彩灯循环显示控制电路设计研究报告初始条件：74LS160计数器、74HC390计数器、74HC139译码管、74HC113JK触发器，555定时器、数码管和必要的门电路，以及电容电阻等基本模拟电路电子器件等。

摘要这次的课程设计主要是用计数器来实现的，这个彩灯循环控制电路的实质就是要产生一系列有规律的数列，然后通过一个数码管显示出来。

这里使用的只要就是计数器，计数器在时序电路中应用的很广泛，它不仅可以用于对脉冲进行计数，还可用于分频，定时，产生节拍脉冲以及其他时序信号。

运用计数器的不同的功能和不同的接发就可以实现不同的序列输出了。

而这次的内容还包括分电路图的整合，使这个彩灯循环显示器能够按照要求那个依次输出自然序列，奇数序列，偶数序列还有音乐序列。

为了实现这个循环输出的功能，在设计的时候还用到了一个以为寄存器，可以利用它的输出端来控制四个计数器的工作情况，可以让四个计数器依次工作，就可以达到要求的依次循环输出数列。

最后还有一个部分就是脉冲的产生基于多谐振荡器可以产生方波，就可以利用它来产生脉冲信号了。

而这个多谐振荡器采用的是555定时器来完成的,另外,直接用脉冲信号源提供方波。

这个设计基本上就是由以上三个部分连接在一起组成的。

1整体电路方框图图1 基本方框图这个电路框图可以实现设计的要求，依次输出自然数列，奇数序列，偶数序列还有音乐数列，各序列可通过同一芯片的不同接法实现，也可用不同芯片实现，而且还可以通过一个循环电路使之循环输出，序列的输出顺序由译码器控制，由数码管输出各序列，其显示的间隔时间也可以通过调节脉冲信号的频率来进行调整，而脉冲信号可由脉冲产生电路实现，也可直接用脉冲信号源。

2设计方案选择2.1数列循环部分方案一图5 用74LS194构成的循环电路原理图这个电路图实现循环主要是依靠74LS194的移位功能来完成的。

先让开关J1拨至与电源相接，就是接入高电平，这样移位寄存器有了脉冲信号之后就可以实现置数的功能，四个输出端为1000，再将开关J1拨至与地相接也就是接入低电平，这时寄存器就可以实现移位的操作了，然后通过脉冲信号的触发下，寄存器的输出就可以从1000→0100→0010→0001，这样依次循环了。

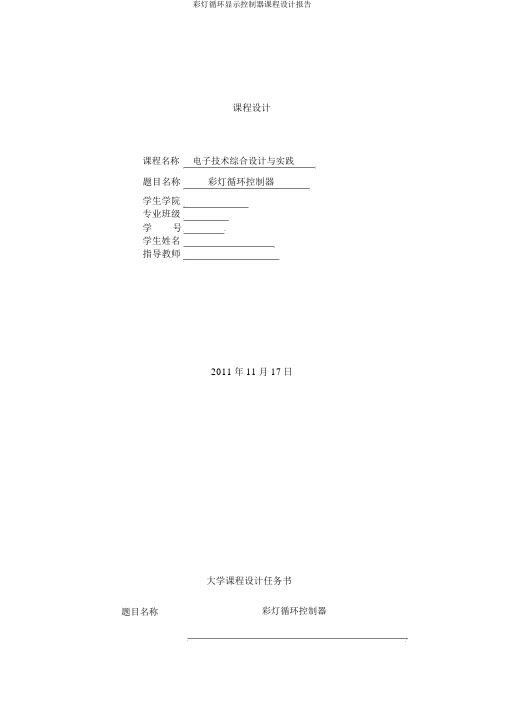

课程设计课程名称电子技术综合设计与实践题目名称彩灯循环控制器学生学院专业班级学号学生姓名指导教师2011年11月17日大学课程设计任务书题目名称彩灯循环控制器学生学院专业班级姓名学号一、课程设计的内容达成彩灯循示器的任。

二、课程设计的要求与数据要求包含：1. 10 路彩灯分用DE2 上的 10 个 LED 灯 L 0、 L1⋯ ..L9模，置 1 个数管用来行 10 路彩灯的号示。

2.要求示四种不一样的花型： 1）10 路彩灯依据 L 0、 L 1⋯ ..L9的序流点亮，相的数管挨次示数字 0、 1、 2⋯.9。

2） 10 路彩灯依据先奇数次灯、后偶数次灯的序流点亮，相的数管挨次示1、3、5、7、9、0、 2、4、 6、 8。

3） 10 路彩灯依据L0L1亮、L1 L 2亮、L2L 3亮、⋯L8L9的、L 9L 0序流点亮。

4） 10 路彩灯依据L0 L9、 L1L8、 L2L7、 L3 L6、L4L5的序挨次点亮，而后按相反的序挨次掉。

以上四栽花型向来频频循示，每栽花型中的灯点亮隔1s。

3.控制路有启和复位按。

按下复位按，数管自清零不作示；按下启按，彩灯按上述律化。

三、课程设计应达成的工作1.利用各样子器件彩灯循控制器；2.利用 DE2 板所的路行；3.路果，撰写程告。

四、课程设计进度安排序号设计各阶段内容地址起止日期程目，剖析目要求及熟习 2 号楼1件。

214礼拜一实验 2号楼2查阅资料，提出设计方案并谈论，设计电路。

214礼拜二实验 2号楼3 4进行原理图输入并调试电路214礼拜三实验 2号楼调试电路、改良214礼拜四实验 2号楼5下载并检查214礼拜五6五、应采集的资料及主要参照文件参照文件一定是学生在课程设计中真实阅读过和运用过的，文件依据在正文中的出现次序摆列。

各种文件的书写格式以下：a．连续第一版物[ 序号 ]作者名．文件题名[J]．期刊名，第一版年份，卷号（期号）：引用部分起止页码。

彩灯循环显示控制器电气信息类（创新实验班）一，实验目标1．4路输出循环彩灯电路:设4路彩灯记为L3、L2、L1、L0。

实现如下花型：花型1：彩灯L3-L0，依次按L3，L3L2，L3L2L1，L3L2L1L0点亮；花型2：彩灯L3-L0，依次按L0，L1L0，L2L1L0，L3L2L1L0熄灭；花型3：彩灯L3-L0，全亮再全灭。

三种花型依次循环显示。

2．8路输出循环彩灯电路，实现如下花型：花型1：由中间往外对称依次点亮，全部点亮后，再由中间往外依次熄灭。

花型2：前4路彩灯与后4路彩灯分别从左到右顺次点亮，再顺次熄灭。

两种花型交替循环显示。

二，实验方案1．1）输出单元电路：彩灯循环显示的花型状态又移位寄存器单元电路的输出状态决定。

由一片4位移位寄存器74LS194实现。

2）分频单元电路：实现对时钟信号的四分频，由D触发器74LS74构成。

3）控制信号产生单元电路：用计数器74LS193。

2．1）输出单元电路：由两片4位移位寄存器74LS194实现。

2）分频单元电路：74LS90构成8进制计数器3）节拍控制单元电路：74LS74使S1，S0转换。

三，实验步骤4路输出循环彩灯电路1．4路输出循环彩灯电路：再依次按L0，L1L0，L2L1L0，L3L2L1L0熄灭，然后全亮再全暗，由此循环。

由图上仿真可以看出，8盏灯先全暗，然后1D和2A（即中间两盏灯）开始亮，向往外对称依次点亮，再由中间往外依次熄灭。

然后进入下一个花型：前4路彩灯与后4路彩灯分别从左到右顺次点亮，再顺次熄灭。

五，实验验证这个实验是在实验箱上验证的，4路输出循环彩灯电路中的4盏灯按照预期亮。

而8路输出循环彩灯电路的8盏灯虽然亮了但是不是按照预期的规律。

用555时基电路构成多谐振荡器，用该脉冲作为8路输出循环彩灯电路的脉冲源，与6和2端口相接的电容影响频率，可是8盏灯也不是按照预期的亮。

但是仿真却可以。

六，实验心得：这次实验算不上成功，因为在实验箱上的灯没有按照规律亮，不过仿真结果还是成功的。

循环彩灯控制系统实验报告一、设计要求1、程序中由3个按钮控制每按下一个按钮都会出现不同的彩灯循环现象二、硬件电路设计1、单片机最小系统（2）发光二极管的电路三、软件设计（一）1、在Keil uVision4.LNK上写好程序后通过STC_ISP_V480.exe.lnk和USB口输入到reg52.h单片机中按下开关蓝色指示灯亮，然后按下P3^7按钮发光二极管从左往右依次点亮；2、①在不复位的情况下按下P3^6时发光二极管可以做往返运动依次点亮②在复位时按下P3^6发光二极管是从右往左依次点亮的；3、①在不复位的情况下按下P3^5时发光二极管可以在从左往右或者从右往左点亮后1,3,5,7与2,4,6,8交替闪烁（在看先点亮P3^6还是P3^5 来实现从左还是从右开始循环）②在复位时按下P3^5发光二极管是作1,3,5,7与2,4,6,8交替闪烁。

（二）说明（“0”“1”“2”“3”“4”“5”“6”“7”按键P3^7 0X7F 0XBF 0XDF 0XEF 0XF7 0XFB 0XFD 0XFE 复位P3^6 0XFE 0XFD 0XFB 0XF7 0XEF 0XDF 0XBF 0X7F 复位P3^5 0X7F/0XFF 0XFF/0XBF0XDF/0XFF0XFF/0XEF0XF7/0XFF0XFF/0XFB0XFD/0XFF0XFF/0XFE复位8421码10=A 11=B 12=C 13=D 14=E 15=F四、系统测试步骤1:新建工程→New Project→选择单片机型号→Atmel→AT89C52取名→保存2：新建文档→New file→取名→保存（—3个按键控制两种LED现象.C）3：点右键→Add file to group→选择（—3个按键控制两种LED现象.C）4:点工程右键→options “output”（√）create hex file5产出hex档→编译按钮(↓)(↓↓)(↓↓↓)STC下载软件1：选择单片机型号“STC89C52RC”2:打开文件→(流水灯.hex）3：选择COM口（裝置管理員）4:点下载按鈕→开启电源按钮→“OK 已加密”附录源程序清单#include <reg52.h>#define uint unsigned int#define uchar unsigned charsbit key1 =P3^7; //第一个按键sbit key2 =P3^6; //第二歌按键sbit key3 =P3^5; //第三个按键uchar A1=0,A2=0,A3=0;void delay(uint z){uint i,j;for(i=0;i<z;i++)for(j=0;j<110;j++);}void O_to_E() //1,3,5,7与2,4,6,8交替闪烁{P0=0Xaa;delay(200);P0=~0Xaa;delay(200);}{if(!key1){delay(10); //延时if(!key1)A1=1;}if(!key2){delay(10); //延时if(!key2)A2=1;}if(!key3){delay(10); //延时if(!key3)A3=1;}}void main(){uchar i;while(1){if(A1){for(i=0;i<8;i++) //从左往右亮，每盏灯亮一次{P0=~(0x7f>>i);delay(100);}}if(A2){for(i=0;i<8;i++) //从右往左亮，每盏灯亮一次{P0=~(0xfe<<i);delay(100);}}if(A3){O_to_E(); //1,3,5,7与2,4,6,8交替闪烁}}}附加图片（因为手机问题从左往右跟从右往左还有左右往返的看不出来所以就拍了2张图片）1、从左往右、从右往左、往返2、//1,3,5,7与2,4,6,8交替闪烁超。

内蒙古农业大学课程设计课程名称电子技术综合设计与实训题目名称彩灯变换控制器设计学生学院机电工程学院专业班级电气工程及其自动化1班学号090511060学生姓名江谋伟指导教师曲辉2018年12月12日课程设计的内容设计任务及要求用一个LED数码管的每一段代表一组彩灯。

按数字循环显示3种序列：自然序列1,2,3,4,···奇数序列1，3，5，7偶数序列0,2,4,6,①具有显示，清零功能。

②数码管现实快慢连续调节<即计数时钟方波频率可调，0.5～2HZ）摘要这次的课程设计主要是用计数器来实现的，这个彩灯循环控制电路的实质就是要产生一系列有规律的数列，然后通过一个八段数码管显示出来。

这里使用的主要就是计数器，计数器在时序电路中应用的很广泛，它不仅可以用于对脉冲进行计数，还可用于定时，产生节拍脉冲以及其他时序信号。

运用计数器的不同的功能和不同的接发就可以实现不同的序列输出了。

而这次的内容还包括分电路图的整合，使这个彩灯循环显示器能够按照要求那个依次输出自然序列，奇数序列，偶数序列。

最后还有一个部分就是用7447译码器把74160输出的信号用数码管显示出来。

一前言让人眼花撩乱的广告彩灯随处可见，他将城市的夜晚装扮的美丽迷人，商家已无法离开广告彩灯这一非常有效的宣传武器。

利用价格低廉的普通集成芯片可实现很多种广告彩灯控制。

例如用单片机，8086,8088等高级芯片，实现彩灯的循环点亮等，本设计利用常用的555定时器及74ls系列器件设计8路彩灯电路。

二原理框图三芯片功能介绍1）555定时器 555定时器是8引脚集成器件，其工作原理为:输出电压只有两种状态：高电平低电平.在555定制器的复位端R 端为低电平的条件下，无论阈值输入端TH和触发输入端TB>Tc 取何值，输出端OUT输出低电平，且放电端口D与地接通。

当复位端R为高电平时，如果阈值电压TH>2Vcc/3,且触发电压TR>Vcc/3，输出端OUT输出低电平，且放电端口D与地接通；如果阈值嗲电压TH<Vcc/3，且触发电压TR>Vcc/3，输出端OUT和放电端D保持原状态不变：只要触发电压TR<Vcc/3时，输出端OUT输出高电平，且放电端口D与地段开。

数字逻辑课程设计报告姓名：李星村学号：2013040203027选课号：33一、设计题目及要求设计题目：彩灯控制器一要求：1．有四只数码管，L0……L32．显示方式①先奇数灯依次灭②再偶数灯依次灭③再由L0到L3依次灭3.显示间隔0.5S，1S可调二、设计过程及内容(包括：设计方案、器件选型、电路图)1.总体设计思路：将该过程分为10个状态，前5个状态为全亮→奇数灯L1、L3依次灭→偶灯L0、L2依次灭，后5个状态为所有彩灯亮→L0-L5依次灭。

该电路主要由三部分组成，即分频器、计数器以及彩灯控制器组成。

其中，分频器中用控制端M控制频率的高低，分别用183进制与T触发器以及相应的组合电路对732hz分频，实现显示时间的变换，产生时间信号T信号；计数器中，采用一个5进制计数器；在彩灯控制器中，通过计数器进位控制的T触发器，控制两片3-8线译码器交替工作，进而使得奇偶灯亮灭和所有灯亮灭的交替。

2.具体步骤：（1）分频器用183进制计数器对输入信号频率为732hz分频，可以得到4hz 的频率，在进位输出端加一个T触发器T1，不仅是频率降为原来的一半，而且也调整了占空比。

得到2hz的频率信号。

电路图如下：注释：由于器件和实际中没有T触发器原件，故采用74LS74，D 触发器搭建的T触发器。

再用控制端M控制频率时，当M=1时，上面所得输出端与T触发器T2如下图连接，频率变为上次频率的一半，即1hz，显示时间间隔为1s；当M=0时，可直接利用，即它的频率为2hz,显示时间间隔为0.5s。

电路图如下：总的分频器电路如图所示：仿真波形：当M=1时：所得分频T信号频率为1hz,即显示时间为1s。

当M=0时：所得分频T信号频率为2hz，即显示时间为0.5s。

（2）计数器我所采用的计数器是一个5进制的计数器，其中通过计数器的进位输出控制T触发器是否工作进而实现译码器转化。

所以计数器采用74LS163的4bite计数器，用置数法计1011-1111五个状态。

1.设计意义及要求1.1设计意义对《数字电子技术基础》学习，我们掌握一些关于数字电子技术的基础知识和基本技能，具备了在日常生活与学习中应用数字技术解决问题的基本态度与基本能力但是对于各种门电路、元器件芯片的结构及其工作原理等知识，我们的理解依然比较肤浅。

通过为期两周的课程设计，可以让我们对课堂上的知识有更深入的理解，同时做到理论与实际相结合。

此外，课程设计能够最直接有效的训练我们的创新思维，提高分析问题、解决问题的能力。

1.2设计要求1.使16只彩灯从右到左逐一循环点亮2.使16只彩灯按照1111 1110 1111 1110左移循环点亮，即最开始为第8只和第16只彩灯亮，紧接着熄灭，同时第7只和第15只彩灯亮....依此循环点亮。

3.使16只彩灯交替闪烁。

4.使中间两个彩灯发亮，然后从两边再增加两个发亮，一直下去，直到16个彩灯全亮。

5.接着重复以上动作，这样一直循环下去。

时间间隔为1秒。

2．方案设计2.1 设计思路首先需要个脉冲源信号刺激，之后对于流水灯的移位功能可以采取寄存器来实现，本实验采用的是74LS198芯片。

总体方案共分为6大块。

第一块实现实现左移循环，第二块实现两两左移循环点亮，第三块实现交替闪烁，第四块实现向外扩散，第五块实现时钟信号的产生，第六块实现计数器。

2.2 方案设计2.2.1设计方案一电路图图2-1 方案一方框图2.2.2. 设计方案二电路图本方案实现的核心是MCU 控制电路，以AVRmega16单片机为控制核心，用C 语言编程，控制彩灯实现多花样循环功能。

AVR 单片机最小系统AVRmega16单片机和复位电路，还有晶振电路（16Mhz ）。

AVR 单片机具有高性能、低功耗的特点使用AVR 的时钟源（晶振、内部RC 等）不经过分频直接提供给CPU 使用，而51的CPU 主频等于晶振的12分频此最小系统实现对系统的控制等功能。

系统框图如下：图2- 3 方案2电路2.3 方案比较方案一是采用数电模块，元器件较多，接线较为复杂，但功能明确，容易看懂方案二采用单片机制作，电路简单，但对于没学过单片机的同学有理解鉴于本次课程设计主要是数字电路课程设计，所以我选择了第一组方案。

循环彩灯控制器课程设计报告Company number：【WTUT-WT88Y-W8BBGB-BWYTT-19998】摘要这次课程设计通过对彩灯的设计，训练对数字电子技术内容的应用能力，掌握对电子产品设计的流程以及各种要求。

彩灯技术已广泛得在霓虹灯、广告彩灯、汽车车灯等领域中应用。

动态霓虹灯应该聚而不散、不能为了追求“跳跃”而给人凌乱的感觉，不管采用何种色彩，何种图案，都应该有顺序地渐变和跳跃，给受众一种秩序感，主次感、并便于受众顺着有规律的节奏接着看第二次、第三次。

在设计制作时，既要给人以变幻的吸引力，又要主次分明，没有色彩和图案紊乱的感觉。

变换、闪烁、跳跃式的霓虹灯为营造欢乐、多姿多彩的生活正越来越受到人们的重视。

近年来，由于集成电路的迅速发展，使得数字逻辑电路的设计发生了根本性的变化。

再设计中更多的使用中规模集成电路，不仅可以减少电路组件的数目，使电路简洁，而且能提高电路的稳定性，降低成本。

因此用集成电路来实现个更多更复杂的器件功能则成为必然。

这次的课程设计用NE555，74LS194来实现彩灯循环的控制。

关键词 NE555 74LS194目录1 绪论项目研究的背景与意义近年来，由于集成电路的迅速发展，使得数字逻辑电路的设计发生了根本性的变化。

再设计中更多的使用中规模集成电路，不仅可以减少电路组件的数目，使电路简洁，而且能提高电路的稳定性，降低成本。

因此用集成电路来实现个更多更复杂的器件功能则成为必然。

19世纪兴起的数字电路以其先天的便捷、稳定的优点在现代电子技术电路中占有越来越重要的地位。

随着人们生活环境的不断改善和美化，在许多场合可以看到彩色流水灯。

LED彩灯由于其丰富的灯光色彩，低廉的造价以及控制简单等特点而得到了广泛的应用，用彩灯来装饰街道和城市建筑物已经成为一种时尚。

为了追求“跳跃”而给人凌乱的感觉，不管采用何种色彩，何种图案，都应该有顺序地渐变和跳跃，给受众一种秩序感，主次感、并便于受众顺着有规律的节奏接着看第二次、第三次。
