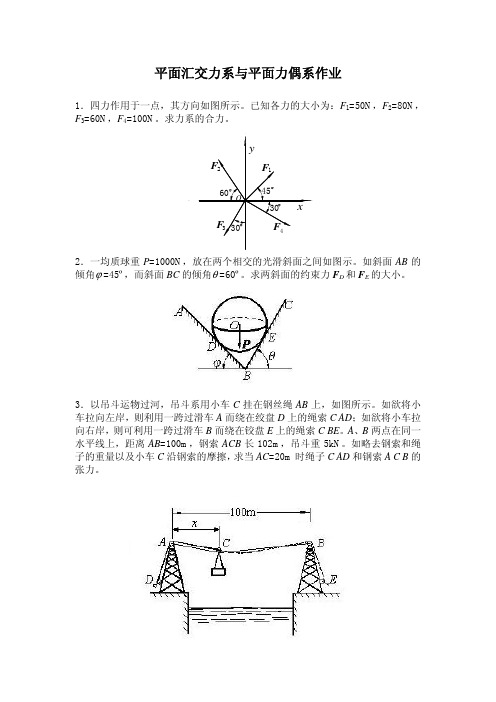

平面汇交力系与平面力偶系作业1．四力作用于一点，其方向如图所示。
已知各力的大小为：F1=50N，F2=80N，F3=60N，F4=100N。
求力系的合力。
2．一均质球重P=1000N，放在两个相交的光滑斜面之间如图示。
如斜面AB的倾角ϕ =45º，而斜面BC的倾角θ =60º。
求两斜面的约束力F D和F E的大小。
3．以吊斗运物过河，吊斗系用小车C挂在钢丝绳AB上，如图所示。
如欲将小车拉向左岸，则利用一跨过滑车A而绕在绞盘D上的绳索C AD；如欲将小车拉向右岸，则可利用一跨过滑车B而绕在铰盘E上的绳索C BE。
A、B两点在同一水平线上，距离AB=100m，钢索ACB长102m，吊斗重5kN。
如略去钢索和绳子的重量以及小车C沿钢索的摩擦，求当AC=20m时绳子C AD和钢索A C B的张力。
4．均质杆AB长l，置于销子C与铅垂面间，如图所示。
不计摩擦力，求平衡时杆与铅垂线间的夹角θ。
5．三个相同的光滑圆柱放置如图示，求圆柱不至于倒塌时θ 角的最小值。
6．杆AB以铰链A及弯杆BC支持，杆AB上作用一力偶，其力偶矩大小为M，顺时针转向，如图所示。
所有杆件的重量不计，求铰链A与C的约束力。
7．图示机构中杆AB 上有一导槽，套在CD 杆的销子E 上，在AB 和CD 杆上各有一力偶作用，如图所示。
己知M 1=1000N ·m ，不计杆重及摩擦。
求机构在图示位置平衡时力偶矩M 2的大小。
8．水平杆AB 由铰链A 与连杆CD 支持于铅垂转轴EF 上，在AB 杆的一端作用有一力偶（F ，F ′）其矩的大小为M 。
设所有杆件的重量不计，求CD 杆的内力及轴承E 与F 处的约束力。
平面汇交力系和平面力偶系
平面汇交力系和平面力偶系是平面力学中的两个重要概念。
平面汇交力系是指各力的作用线在同一平面内且汇交于一点的力系。
在平面汇交力系中，力的大小和方向可以通过力的矢量表示。
平面汇交力系的合成可以通过力的多边形法则来进行，即将各个力按照首尾相接的顺序连接起来，形成一个封闭的多边形，合力则为这个多边形的封闭矢量。
平面力偶系是指由若干个力偶组成的力系，其中力偶是由大小相等、方向相反且不共线的两个力组成的力矩对。
在平面力偶系中，力偶的作用效果是产生旋转，而不是平移。
平面力偶系的合成可以通过力偶矩的代数和来进行。
平面汇交力系和平面力偶系在工程和物理学中有广泛的应用。
在结构分析、机械设计和力学问题中，常常需要考虑和分析平面汇交力系和平面力偶系的作用效果。
总的来说，平面汇交力系和平面力偶系是平面力学中的重要概念，它们的合成和平衡条件对于理解和解决平面力学问题至关重要。
第二章-1 平面汇交力系与平面力偶系一、判别题（正确和是用√，错误和否×，填入括号内。
）2-1 平面汇交力系平衡的充分与必要的几何条件是：力多边形自行封闭。
（√）2-2 力在某一固定面上的投影是一个代数量。
（×）2-3 两个力F1、F2大小相等，则它们在同一轴上的投影也相等。
（×）2-4 一个力不可能分解为一个力偶；一个力偶也不可能合成一个力。
（√）2-5 力偶无合力、不能用一个力来等袒代替，也不能用一个力来平衡；（√）2-6 力偶无合力，也就是说力偶的合力等于零。
（×）2-7 力偶矩和力对点之矩本质上是二样的，讲的是一回事。
（×）2-8 力偶的作用效果取决于力偶矩的大小和转向。
（√）2-9 只要两力偶的力偶矩代数值相等，就是等效力偶。
（√）2-10 力偶中的两个力对同平面内任一点之矩的代数和等于力偶矩。
（√）2-11 力偶只能用力偶来平衡。
（√）2-12 平面力偶系可简化为一个合力偶。
（√）2-13 力偶可任意改变力的大小和力偶臂的长短。
（×）2-14 力偶的两力在其作用面内任意轴上的投影的代数和都等于零。
（√）2-15 若两个力F1、F2在同一轴上的投影相等，则这两个力相等，即F1 = F2。
（×）2-16 若两个力F1、F2大小相等，则在同一轴Ox上投影相等，即F1x = F2x。
（×）2-17 若两个力F1、F2大小、方向、作用点完全相同，则这两个力在任一轴上的投影相等。
（√）2-18 若两个力大小相等、方向相反，则在任一轴Ox上的投影大小相等。
（√）2-19 若两个力平行，则它们在任一轴上的投影相等。
（×）2-20 若两个力在某轴上的投影均为零，则该两力平行。
（√）2-21 图示为分别作用在刚体上A、B、C、D点的4个共面力，它们所构成的力多边形自行封闭且为平行四边形。
由于力多边形自行封闭，所以是平衡的。
