2018年上海市松江区中考物理二模试卷及参考答案

电路计算宝山：22、在图12所示的电路中,电源电压为6伏恒定不变.闭合电键S,电流表、电压表的示数分别为0、4安和2伏.⑴求电阻R 1的阻值. ⑵求电阻R 2消耗的电功率P 2.⑶选用下列五个定值电阻（R 3=10欧、R 4=15欧、R 5=20欧、R 6=30欧、R 7=50欧）中的一个替换图12中的电阻R 2,是否存在替换上的电阻所消耗的电功率与电阻R 2消耗的电功率P 2相等的可能？若存在这种可能,请通过计算指出它的阻值,并求出此时通过它的电流I ′和加在它两端的电压U ′.若不存在这种可能,请说明理由.⑴∵闭合电键,R 1与R 2串联,∴I 1＝I 2＝I ＝0、4安,U 1＝U －U 2＝6伏－2伏＝4伏； ∴R 1＝11I U ＝安伏4.04＝10欧（公式1分,过程1分,结果1分,共计3分） （2）P 2＝U 2×I 2＝2伏×0、4安＝0、8瓦；（公式1分,过程1分,结果1分,共计3分）（3）P 2′＝U 2′×I 2′＝(6伏－U 1′)×I 1′＝(6伏－U 1′)×欧101U ＝0、8瓦∴ U 1′＝4伏（即为原电压值）,或U 1′＝2伏；图12R 1∴U 2′＝（U －U 1′）＝（6伏－2伏）＝4伏,∴I 2′＝I 1′＝11R U '＝欧伏102＝0、2安,R 2′＝''22IU ＝安伏2.04＝20欧.故选择R 5替换R 2,R 2消耗的电功率与原先R 2消耗的电功率相等.（U 2′值1分,I 2′值1分,R 2′值1分,共计3分）崇明：22、在图15所示的电路中,电源电压为18伏保持不变,电阻R 1的阻值为10欧、闭合电键S 后,电流表A 的示数如图16(a)所示、（1）求电阻R 1两端的电压U 1； （2）求电阻R 2的阻值；（3）现有标有“20Ω 3Α”、“50Ω 2Α”字样的滑动变阻器,请从中选择一个替换R 2,并将一个表盘如图16(b)所示的电压表并联在R 1或R 2两端,要求在移动变阻器滑片P 的过程中电压表示数的变化量最大.①选择的变阻器是 ,电压表接在 两端；②求电压表示数的最大变化量U ∆、（1）U 1＝I 1 R 1＝0、5安×10欧＝5伏 公式、代入、答案各1分（2）U ＝U －U 1＝18伏－5伏＝13伏R 2＝U 2/ I ＝13伏/0、5安＝26欧图16(a)(b)图15公式、代入、答案各1分（3）“50Ω 2Α”；R 2 2分 当R 2＝0欧时,U 2最小＝0伏 1分I最小＝U / R 大＝18伏/（10欧＋50欧）＝0、3安U 2最大＝I最小R 2＝0、3安×50欧＝15伏 1分奉贤：22、如图11 所示,电源电压为12 伏不变,电阻R 1 的阻值为30 欧,电阻R 2 的阻值为10 欧,闭合电建S 后, 求：（1）通过电路的电流I 1： （2）电路消耗的功率P ：（3）现用标有“20 欧0、5 安”字样的滑动变阻器替换R 1 或R 2,使移动变阻器滑片的过程中电流表示变化量△I 的值最小,求变阻器连入电路的阻值范围.22、（1）12UI R R =+＝0、3A ；（2）P 1＝UI ＝3、6W黄浦：22、在图12（a）所示的电路中,电源电压为6伏且不变.闭合电键S后,电压表的示数为2伏,电流表的示数为0、2安.①求电阻R1的阻值.②通电10秒,求电流通过变阻器R2所做的功W2.③小红将R1和R2按图12（b）所示接入相同电源的电路,她设想通过移动变阻器R2的滑片P,使（a）、（b）两电路消耗的总功率相等.请判断她的方案是否可行,并说明理由.22、①电阻R1的阻值为10欧；②电流通过变阻器R2所做的功W2为8焦；③不可行,理由略嘉定： 22、在如图13（a）所示的电路中,电源电压为6伏且保持不变,滑动变阻器R 2是规格为“20 2A ”和 、5A”中的一个.（1）若电阻R 1的阻值15欧,求电键闭合后： ①通过R 1的电流I 1 ②电阻R 1消耗的电功率P 1.（2）若在电路中正确串联两个电流表,闭合电键后,当变阻器连入电路的阻值为其最大阻值的一半时,电流表示数如图13（b ）、（c ）所示.请通过计算判断所用变阻器的规格,并求出R 1可能的阻值.（1）①I 1＝U /R 1＝6伏/15欧＝0、4安 3分 ②P 1＝U 1I 1＝6伏×0、4安＝2、4瓦 3分（2）当用规格为“20Ω 2A ”滑动变阻器时,I 2＝U /R 2＝6伏/10欧＝0、6安当用规格为“50Ω 1、5A ”滑动变阻器时,I 2＝U /R 2＝6伏/25欧＝0、24安由图可知：两电流表的示数为别为0、18A 或0、9A,0、3A 或1、5A,由此可知：电流表一定不会串联在滑动变阻器R 2所在支路,故只能一个测R 1所在支路电流,且选择的滑动变阻器的规格为“20Ω 2A ” I 2 ＝（判断1分 过程说明1电流表组合方式只有以下两种：R（a ）（b （c ）当I =0、9A 时,I 1＝0、3A R 1＝U /I 1 ＝6伏/0、3安＝20欧 1分当I ＝1、5A 时,I 1＝0、9A R 1＝U /I 1 ＝6伏/0、9安＝6、7欧 1分闵行：21、在图12（a ）所示的电路中,电源电压为12伏且保持不变,电阻R 1的阻值为20欧,滑动变阻器R 2上标有“10欧 2安”字样.将电键闭合后,求：（1）通过电阻R 1的电流.（2）电阻R 1通电10秒所消耗的电能.（3）再将两个表盘如图12（b ）所示的电流表A 1、A 2正确接入电路,要求通过移动变阻器的滑片,使A 1与A 2示数的比值最大.请指出两电流表的位置,并算出此比值.普陀：21、在如图 9（a ）所示的电路中,电源电压恒定不变,R 1 的阻图122（a ） （b ）值为 30 欧,滑动变阻器上标有“20Ω 2A”字样,闭合电键后,电流表 A1 的示数如图 9(b)所示.① 求R1 两端的电压U1；② 若R2 消耗的电功率为 4、5 瓦,求通过R2 的电流I2；③ 现将同样规格的电流表 A2 接入电路中,不改变 A1 量程,调节滑片P的位置,使两电流表指针偏离 0 刻度线的角度相同,且电路元件均正常工作,求R2 接入电路的阻值.青浦：21、如图9所示的电路中,电源电压保持不变.①若电阻R1的阻值为20欧,当电键S闭合时,电流表A的示数为0、5安.求电阻R1两端的电压U1和10秒钟电流通过电阻R1所做的功W1.②若闭合电键S,将滑动变阻器R2的滑片P从a端移到b端时,电流表、电压表的示数如下表所示.求电源电压U和电阻R1的阻值.①U 1＝I 1R 1＝0、5安×20欧＝10伏 2分W 1＝U 1 I 1t ＝10伏×0、5安×10秒＝50焦 2分②当滑片P 在a 点时,U ＝I (R 1＋R 2）＝0、2安×(R 1＋R 2）＝0、2安×R 1＋4伏当滑片P 在b 点时,U ＝U 1＝I 1R 1＝0、6安×R 1 1分 ∵ 电源电压不变, ∴ 0、2安×R 1＋4伏＝0、6安×R 1 1分R 1＝10欧 U ＝6伏 2分松江：21、在图13所示的电路中,电源电压为18伏保持不变,电阻R 1的阻值为10欧, 滑动变阻器R 2上标有“1、5A”字样.闭合电键S后,电流表A 的示数如图14所示.① 求电阻R 1两端的电压U 1.② 求10秒内电流通过滑动变阻器R 2所做功W 2.③ 在电路安全工作的情况下,移动变阻器R 2的滑片,电路消耗的最大功率恰为最小功率的2、5倍,求变阻器的最大阻值R 2最大.图14图13图9①U1＝I1R1＝0、8安×10欧＝8伏 3分②U2＝U- U1＝18伏-8伏=10伏 1分W2＝U2 I2t＝10伏×0、8安×10秒＝80焦2分③P最大＝2、5P最小UI最大＝2、5UI最小1分I最大＝2、5I最小I最大＝2、5U/R最大1、5安＝2、5×18伏/（10欧+R2最大）1分R2最大＝20欧1分徐汇：22、在图10所示电路中,电源电压为18伏,R1为定值电阻,R2为滑动变阻器.①当电路中电流为0、6安时,求接入电路的总电阻值.②在确保电路中各元件安全的情况下,移动滑动变阻器的滑片,滑动变阻器的电阻变化范围为8欧~50欧；用定值电阻R0替换R1后,再移动滑动变阻器的滑片,滑动变阻器的电阻变化范围变为3欧~60欧.求该滑动变阻器R2的规格以及定值电阻R1、R0的阻值,并写出计算过程.滑动变阻器R2的规格为“欧安”；定值电阻的阻值R1= 欧；R0= 欧.①R=U/I=18伏/0、6安=30欧②（U-U2大)/R1=U2大/R2大代入数据,解得R1=10欧I大= U/（R1+R2小）=18伏/（10欧+8欧）=1安（R0+R1小’ )=U/I大代入数据,解得R0=15欧U/（R0+R2大’）=U2/R2大解得U2<15伏故R2大=60欧杨浦：24、在图12（a）所示的电路中,电源电压为24 伏保持不变,电阻R1 的阻值为10欧,滑动变阻器标有“50Ω 2A”字样,所用电表的表盘如图（b）所示.闭合电键S 后,电流表A 的示数为1 安. 求：①电压表V1 的示数U1；②在电路各元件都正常工作的情况下,移动变阻器滑片P 的过程中电流表示数的最大值.杨浦：25、在图13（a）所示的电路中,定值电阻R1的阻值为10 欧,滑动变阻器R2 上标有“50Ω1A”字样,所用电流表如图13（b）所示①若电源电压为6 伏,则闭合电键,求通过电阻R1 的电流I.②若电源电压为6 伏,通过变阻器R2 的电流为0、5 安,求10 秒内电流通过R2 所做功W2.③若电源电压可变,范围在6～12 伏之间,在不损坏电路元件的情况下,求该电路消耗的最大功率和最小功率.长宁（金山）：21、如图9所示的电路中,电源电压保持不变.①若电阻R 1的阻值为20欧,当电键S 闭合时,电流表A 的示数为0、5安.求电阻R 1的两端电压U 1和10秒钟电流通过电阻R 1所做的功W 1. ②若闭合电键S 后,将滑动变阻器R 2的滑片P 从a 端移到 b 端时,电流表、电压表的示数如下表所示.求：电源电压U 和电阻R 1的阻值.①U 1＝I 1R 1＝0、5安×20欧＝10伏 2分W 1＝U 1 I 1t ＝10伏×0、5安×10秒＝50焦 3分②当滑片P 在a 点时,U ＝I (R 1＋R 2）＝0、2安×(R 1＋R 2）＝0、2安×R 1＋4伏 1分当滑片P 在b 点时,U ＝U 1＝I 1R 1＝0、6安×R 1 1分 ∵ 电源电压不变, ∴ 0、2安×R 1＋4伏＝0、6安×R 1 ∴ R 1＝10欧 U ＝6伏 2分图9。

2018年上海市松江区中考物理二模试卷
一、选择题下列各题均只有一个正确选项
1．在下列各星球中，属于恒星的是（
A ．月球
B ．地球
C ．水星
D ．太阳
）
2．吉他表演时，演奏者用较大的力拨动琴弦是为了调节琴声的（
A ．响度
B ．音调
C ．音色
D ．频率
） ） 3．在四冲程汽油机工作过程中，将内能转化成机械能的冲程是（
A ．吸气冲程
B ．压缩冲程
C ．做功冲程
D ．排气冲程
4．被誉为“上海之根”的广富林遗址文化公园，将于今年年底正式对外开放．如图所示的一池碧波映出的美景是光 的什么现象形成的（ ） A ．光的直线传播B ．光的反射C ．光的折射D ．光的色散
5．如图所示，小红提着包站在水平地面上，下列各对力中属于平衡力的是（ ）
A ．手对包的拉力与包对手的拉力
B ．小红的重力与地面对小红的支持力
C ．手对包的拉力与包的重力
D ．包的重力与地面对小红的支持力
6．在图所示的电路中，电源电压保持不变．当电键S 从闭合到断开时，电路中（ ）
A ．电流表的示数变小，电压表的示数变大。

中考物理模拟试卷一、选择题1．下列说法正确的是A．0℃的冰比0℃的水冷一些B．灯丝用钨丝而不用铁丝是因为钨的熔点高C．物质在熔化过程中，温度保持不变D．物质吸热后温度一定升高【答案】B【解析】A、0℃的任何物质的温度都一样，冷热程度一样，故A错误。

B、灯丝用钨丝就是因为它的熔点高，不容易烧断，故B正确。

C、晶体的熔化过程中，温度不变，但非晶体的熔化过程中，温度升高，故C错误。

D、晶体的熔化过程，虽然吸热，但温度不变，所以物质吸热后温度不一定升高，故D错误。

故选B。

【点睛】牢记晶体熔化时吸热，温度不变的特征，是考试中非常容易考试到的知识之一，一定要能利用此特点解决实际问题。

2．图是手机无线充电原理图，在充电板座和手机内各有一个线圈，当充电板座接通电源给板座内的线圈加上交流电，这时将手机放在充电板座上，手机内的线圈就会产生电流给手机电池充电。

图中的设备与之原理相同的A．电磁铁B．电动机C．扬声器D．麦克风【答案】D【解析】由题意知道，手机内部的线圈，能将充电板中变化的磁场转化为电流给手机电池充电，即利用电磁感应原理工作的；A、图中电磁铁利用的是电流的磁效应，故A不符合题意；B、图中给电动机通电会运动，说明通电导体受到磁场力的作用，故B不符合题意；C、图中扬声器中利用的是通电导体在磁场中受力运动的原理，故C不符合题意；D、图中麦克风中有线圈，说话时，线圈会振动，相当于闭合电路的一部分导体做切割磁感线运动，能够产生感应电流，是电磁感应现象，故D符合题意。

3．生活中很多热现象可以用学过的物理知识来解释，下列解释不正确的是A．天气很冷时窗户玻璃上出现冰花，这是由于凝固产生的B．湿衣服挂在阴凉处也能变干，是因为蒸发可以在任何温度下发生C．游泳后，刚从水中出来感觉比较冷，这是因为人身上的水分蒸发带走热量D．冰箱中取出的冰茶，过一会，容器的外壁附着一层小水珠，这是由于液化形成的【答案】A【解析】天气很冷时窗户玻璃上出现冰花，这是由于空气中的水蒸气遇冷凝华现成的，不是凝固产生的，湿衣服挂在阴凉处也能变干，是因为蒸发可以在任何温度下发生,游泳后，刚从水中出来感觉比较冷，这是因为人身上的水分蒸发带走热量,冰箱中取出的冰茶，过一会，容器的外壁附着一层小水珠，这是由于液化形成的,选项A正确．4．下列与声现象有关的说法中不正确的是（）A．宇航员之间在太空中不能直接对话，是因为真空不能传声B．高速公路两旁的隔音板可防止噪声的产生C．只有主人说出暗语时才能打开“声纹锁”，其辨别声音的主要依据是音品D．汽车安装的倒车雷达是利用超声波工作的【答案】B【解析】A、太空中没有空气，真空不能传声，因此两名宇航员在太空中不能直接对话,A正确；B、高速公路两旁的隔音板是在传播中减弱噪声，而不是为了防止噪声的产生．B不正确；C、不同人声音的音色不同，区别出谁在说话，是因为音品不同的原因，声纹锁主要是依据声音的音品来辨别主人的．C正确；D、倒车雷达是利用超声波传递信息的．D正确．故选B．5．如图电路中，灯泡L标有“6V3W”字样（不计温度对灯丝电阻的影响）。

2018年上海市松江区中考二模物理试卷一、单选题1．某风力报警器的风力探头通过中心滑杆可带动下端的金属片上下移动。

当风速较小时，仅绿灯亮，电铃不响；当风速增大到一定程度后，绿灯不亮，电铃响发出警报。

下列四幅风力报警器的原理图符合要求的是A．B．C．D．2．如图所示，用铅笔芯做成一个滑动变阻器，移动左端的铜环可以改变铅笔芯接入电路的长度．开关闭合后，铜环从A端向B端滑动，电压表示数和小灯泡亮度的变化情况是（）A．电压表示数变小，灯变亮B．电压表示数变大，灯变暗C．电压表示数变小，灯变暗D．电压表示数变大，灯变亮3．2013年6月20日，女航天员王亚平在中国首个目标飞行器“天宫一号”上为青少年授课．下列说法正确的是（）A．王亚平讲课发出的声音是由她的声带振动产生的B．王亚平讲课的声音很大是因为她的声音频率很高C．王亚平讲课的声音是通过声波传回地球的D．在太空讲话声带不振动也能发出声音4．无论是严冬还是酷暑，在使用冷暖空调的房间窗户玻璃表面，有时都会出现小水珠，那么，关于这种现象的说法中正确的是（）A．夏天，小水珠附着在玻璃的内表面，冬天，小水珠附着在玻璃的外表面B．夏天，小水珠附着在玻璃的外表面，冬天，小水珠附着在玻璃的内表面C．无论冬夏，小水珠都是出现在玻璃的内表面D．无论冬夏，小水珠都是出现在玻璃的外表面5．如图所示，在烧杯和试管中都装着水，给烧杯加热使杯中水沸腾，继续加热，则（）A．试管中的水将沸腾B．试管中的水温能达到沸点，但不能沸腾C．试管中的水达不到沸点，不能沸腾D．以上三种情况都可能发生6．利用斜面、小车等装置可以进行多种实验，下列几个实验中不能用该装置完成的是A．测量小车的运动速度B．研究物体内能的改变C．探究阻力对物体运动的影响D．探究物体的动能跟哪些因素有关7．小明对中考体育测试使用的身高测量仪感兴趣，为了了解它的测量原理，他尝试设计了如图所示的四个电路，其中能够实现身高越高、电压表示数越大的电路是（）A．B．C．D．8．在全运会开幕式上，有人观察到会场主旗杆上的旗帜和两位火炬手刚结束传递时手中火炬火焰的状况如图所示，下列说法中正确的是( )A．甲、乙两火炬手一定向左运动B．甲、乙两火炬手一定向右运动C．甲火炬手可能静止，乙火炬手向右运动D．乙火炬手可能静止，甲火炬手向右运动二、填空题9．如图甲所示，电源电压恒为6V，滑动变阻器的最大阻值为50Ω，电流在0.1A~0.4A之间时电子元件均能正常工作．若通过此电子元件的电流与其两端电压的关系如图乙所示为使电子元件处于正常工作状态，滑动变阻器接入电路的最大阻值为_____Ω；在电子元件处于正常工作状态下，电路消耗的最大功率为_____；在电子元件处于正常工作状态下且电路消耗的功率最大时，滑动变阻器每分钟发热_____J．10． “小小竹排江中游，巍巍青山两岸走”这两句歌词，前句是以_____为参照物的，后句是以_____为参照物的．11．2017年5月18日，我国在南海海域“可燃冰”试采成功，“可燃冰”作为新型能源，有着巨大的开发使用潜力．同等条件下，“可燃冰”完全燃烧放出的热量达到煤气的数十倍，说明“可燃冰”的___很大．以10倍的关系粗略计算，1kg“可燃冰”完全燃烧出的热量为______J ．（q 煤气=4.2×107J/kg ）12．将质量为0.2kg 、体积为250cm 3的木块放入烧杯的水中，静止时如图所示，木块所受浮力的大小为_____N ，木块排开水的重力为_______N 。

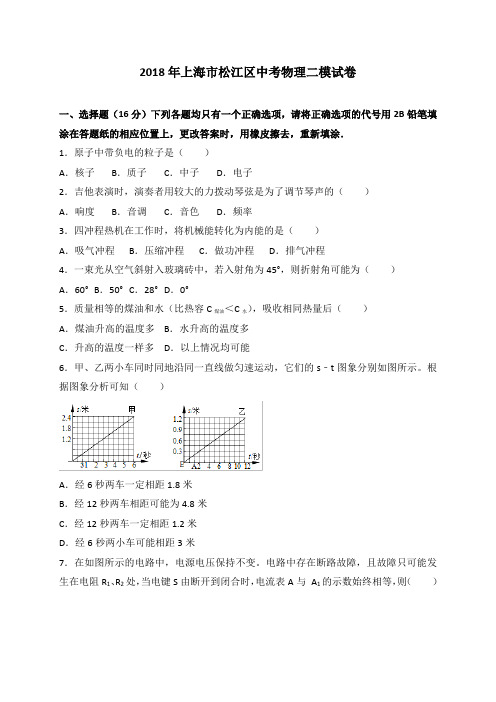

2018年上海市松江区中考物理二模试卷一、选择题（16分）下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂．1．原子中带负电的粒子是（）A．核子B．质子C．中子D．电子2．吉他表演时，演奏者用较大的力拨动琴弦是为了调节琴声的（）A．响度B．音调C．音色D．频率3．四冲程热机在工作时，将机械能转化为内能的是（）A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程4．一束光从空气斜射入玻璃砖中，若入射角为45°，则折射角可能为（）A．60°B．50°C．28°D．0°5．质量相等的煤油和水（比热容C煤油＜C水），吸收相同热量后（）A．煤油升高的温度多B．水升高的温度多C．升高的温度一样多D．以上情况均可能6．甲、乙两小车同时同地沿同一直线做匀速运动，它们的s﹣t图象分别如图所示。

根据图象分析可知（）A．经6秒两车一定相距1.8米B．经12秒两车相距可能为4.8米C．经12秒两车一定相距1.2米D．经6秒两小车可能相距3米7．在如图所示的电路中，电源电压保持不变。

电路中存在断路故障，且故障只可能发生在电阻R1、R2处，当电键S由断开到闭合时，电流表A与A1的示数始终相等，则（）A．R1一定断路B．R1可能断路C．R2一定断路D．R1、R2一定同时断路8．如图所示，盛有水的容器A和物体B放在水平桌面上（S A＞S B），若将甲物体完全浸没在水中，水不溢出；将乙物体放在B上，则水对容器底部压强的变化量△p水大于B物体对水平桌面压强的变化量△p桌，（ρ甲＞ρ水）则（）A．ρ甲一定大于ρ乙B．G甲一定大于G乙C．V甲一定大于V乙 D．G甲可能大于G乙二、填空题（共23）请将结果填入答题纸的相应位置．9．（3分）教室里的日光灯额定电压是伏，投影仪和日光灯之间是连接的（选填“串联”或“并联”）。

教室里日光灯总功率为0.48千瓦，如果在大课间活动时能够及时关灯，每天大课间活动时间是0.5小时，则每天可以节约用电千瓦时。

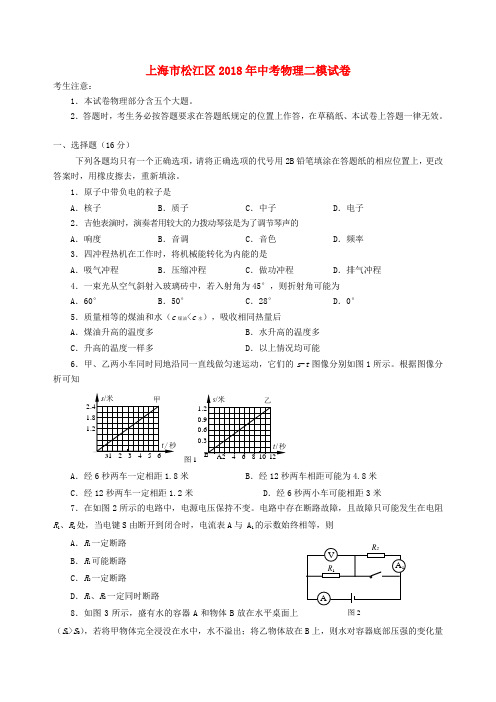

图1图2上海市松江区2018年中考物理二模试卷考生注意：1．本试卷物理部分含五个大题。

2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸、本试卷上答题一律无效。

一、选择题（16分）下列各题均只有一个正确选项，请将正确选项的代号用2B 铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。

1．原子中带负电的粒子是 A ．核子B ．质子C ．中子D ．电子2．吉他表演时，演奏者用较大的力拨动琴弦是为了调节琴声的 A ．响度B ．音调C ．音色D ．频率3．四冲程热机在工作时，将机械能转化为内能的是 A ．吸气冲程B ．压缩冲程C ．做功冲程D ．排气冲程4．一束光从空气斜射入玻璃砖中，若入射角为45°，则折射角可能为 A ．60°B ．50°C ．28°D ．0°5．质量相等的煤油和水（c 煤油<c 水），吸收相同热量后 A ．煤油升高的温度多 B ．水升高的温度多 C ．升高的温度一样多D ．以上情况均可能6．甲、乙两小车同时同地沿同一直线做匀速运动，它们的s -t 图像分别如图1所示。

根据图像分析可知A ．经6秒两车一定相距1.8米B ．经12秒两车相距可能为4.8米C ．经12秒两车一定相距1.2米D ．经6秒两小车可能相距3米7．在如图2所示的电路中，电源电压保持不变。

电路中存在断路故障，且故障只可能发生在电阻R 1、R 2处，当电键S 由断开到闭合时，电流表A 与 A 1的示数始终相等，则A ．R 1一定断路B ．R 1可能断路C ．R 2一定断路D ．R 1、R 2一定同时断路8．如图3所示，盛有水的容器A 和物体B 放在水平桌面上（S A >S B ），若将甲物体完全浸没在水中，水不溢出；将乙物体放在B 上，则水对容器底部压强的变化量图5△p 水大于B 物体对水平桌面压强的变化量△p 桌，（ρ甲>ρ水）则A ．ρ甲一定大于ρ乙B ．G 甲一定大于G 乙C ．V 甲一定大于V 乙D ．G 甲可能大于G 乙二、填空题（共23）请将结果填入答题纸的相应位置。

故障电路杨浦：18. 在如图9所示的电路中，电源电压为U保持不变。

闭合电键前后，电压表指针的位置不变，灯L始终不亮。

已知故障只发生在电阻R、灯L上，现用一个完好的灯L’替换灯L，请根据灯L’的发光情况进行判断：①如果灯L’发光，则可能存在的故障是___________________。

②如果灯L’不发光，则可能存在的故障是____________________。

答案：奉贤：15．如图7所示，电源电压保持不变，电键S闭合时，发现电路中至少有一个电表示数不发生变化（不发生电源短路），已知故障发生在电阻R或灯L上，其他元件仍保持完好。

①断开电键S，用一个完好的小灯替换L后，小灯（19）（选填“一定发光”、“一定不发光”或“可能发光”）。

②在原故障电路中，断开电键S，将灯L与R位置互换后，电压表V的示数发生变化，电路中可能存在的故障是（20）。

答案：宝山、嘉定：14. 在图6所示的电路中，电源电压为U。

已知电路中故障只发生在电阻R1、R2上，电键 S 闭合前后，电流表指针的位置不变。

请根据相关信息写出电流表的示数及相对应的故障。

答案：崇明：14．在图 7 所示的电路中，电源电压 U 保持不变．闭合电键 S，发现电路中存在断路故障且只可能发生在灯泡 L1、L2 上．（1）若将灯泡 L1 与闭合的电键 S位置互换，则互换前后电流表A 的示数（16），电压表 V 的示数（17）．（均选填“一定不变”、“可能不变”或“一定改变”）（2）若电流表 A 与电压表 V 位置互换后，如只有一个电表有示数，则故障是（18）；如两个电表均无示数，则故障是（19）．答案：黄浦：14．在图6所示的电路中，电源电压保持不变。

已知电阻R1、R2中的一个或两个同时发生断路故障，且其他元件均保持完好。

现将一个完好的电流表接入电路，利用电键S的开闭排查出所有可能的故障情况，电流表应接入电路中（16）处（选填“a”、“b”或“c”），写出现象及其对应的故障（17）。

上海市松江区2017-2018—2017-2018年初中毕业生学业模拟考试物理试卷（满分150分，完卷时间100分钟） 4 考生注意：1．本试卷物理部分含五个大题。

2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸、本试卷上答题一律无效。

一、选择题（16分）下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。

1．原子核中带正电的粒子是A 质子B 中子C 电子D 原子2．下列用电器正常工作10秒钟消耗电能最少的是A 手电筒的小灯泡B 电视机C 洗衣机D 空调3．如图1所示用木槌敲击同一个音叉，第一次轻敲，第二次重敲。

两次比较A 轻敲响度大B 轻敲音调高C 重敲响度大D 重敲音调高4．如图2所示，下列四幅图中，小磁针北极所指方向已标出，能正图1屏幕上呈现人的影子 放大镜把文字放大 筷子好像在水面处折断了 山在水中形成“倒影”A B C D图3 确表示小磁针所处位置磁场方向的是5．如图3所示的现象中，属于光的反射现象是6．重为G 的物体P 挂在测力计下，其下端的纸带穿过打点计时器。

现分别两次拉动物体P 竖直向上运动，打出的纸带分别如图4（a ）、（b ）所示，其对应测力计的示数分别为F a 、F b ，则F a 和F b 的大小关系是A F a ＜F bB F a ＝F bC F a ＞F bD 以上三种情况都有可能7．如图5所示的电路中，电源电压保持不变。

闭合电键S 后，滑动变阻器R 1的滑片P 由中点向右端移动，当滑片P 移至右端，为使此时电流表A 1示数与电流表A 示数的比值，跟原先滑片P 置于中图2A B C D点时的比值一致，需用电阻R x 来替换R 2则 A R x ＜ R 2B R x ＞R 2C R x ＝R 2D 以上三种情况都有可能8．如图6所示，两个底面积不同的圆柱形容器A 和B （S A ＞S B ），容器足够高，分别盛有甲、乙两种液体，且两种液体对容器底部的压强相等。

动态电路杨浦：9.在如图4所示的电路中，电源电压保持不变。

闭合电键S ，向右移动滑动变阻器滑片P 的过程中A. 电压表V 示数变小B. 电流表A1示数变小C. 电压表V 示数与电流表A 示数的比值变大D. 电流表A1示数与电流表A 示数的比值变小 答案：C奉贤：7．如图3所示，电源电压保持不变。

电键S 闭合，将变阻器滑片P 由中点位置向右移动的过程中，下列说法正确的是A ．电流表A 1的示数变大B ．电压表V 的示数变小C ．电流表A 示数与电流表A 1示数之差变大D ．电压表V 示数与电流表A 1示数的乘积不变 答案：D宝山、嘉定：8. 在图3所示的电路中，电源电压保持不变。

电键S 闭合，将变阻器滑片P 由中点位置向右移动到b 端的过程中 A ．电流表A 的示数变小。

B ．电压表V 2的示数变大。

C ．电压表V 2示数与电压表V 1示数之差变小。

D ．电压表V 2示数与电流表A 示数比值变大。

答案：C崇明：7．在如图 3 所示的电路中，电源电压保持不变，闭合电键S ，向右移动滑动变阻器滑片 P 的过程中 A ．电流表A 示数变大 B ．电压表V1示数变小C ．电压表V1示数与电压表V2示数的差值变大D ．电压表V1示数与电流表 A 示数的比值变大 答案：D黄浦：8．在图4所示电路中，电源电压相同且不变，电路元件均完好，电流表A 1的示数比A 2大，下列方案中有可能使两图3R 2R 1SAV 1V 2P a电流表示数相同的有方案：①用一个更小的电阻替换R 3 ②将图4（a ）中的R 2与（b ）中的R 1互换 ③用一个更大的电阻替换R 2 ④将图4（a ）中的R 1与（b ）中的R 3互换 A ．0个 B ．1个 C ．2个 D ．3个答案：C金山：6．在图1所示的电路中，电源电压保持不变。

闭合电键S ，当滑动变阻器的滑片P 向右移动时，不变的是 A ．电流表A 示数与电流表A 1示数的差值 B ．电压表V 示数与电流表A 示数的比值 C ．电压表V 示数与电流表A 1示数的比值 D ．电压表V 示数与电流表A 1示数的乘积 答案：A静安：8．在图4所示的电路中，电源电压保持不变，现将一个电压表V 接入电路的AB 或CD 两点间。
