【CN209555337U】一种新型的铝钛硼丝加入装置【专利】

专利名称：一种铝合金生产用铝钛硼丝添加装置
专利类型：实用新型专利
发明人：崔立新,赵晓光,高尚辉,吴胜利,李明壮,王志伟,李芳,韩益利,王乐,陈韦,朱志平,霍精方
申请号：CN202122033282.3
申请日：20210826
公开号：CN215628219U
公开日：
20220125
专利内容由知识产权出版社提供
摘要：本实用新型涉及铝合金生产技术领域，尤其为一种铝合金生产用铝钛硼丝添加装置，包括融化桶，所述融化桶的底部开设有凸块，所述凸块的端面中心开设有通孔，所述通孔的内部设置有开合杆，所述融化桶的上方设置有盖板，所述盖板的端面开设有圆孔，所述融化桶的内壁设置有电热管，所述盖板的端面设置有开合电机，所述开合电机的驱动轴贯穿圆孔并延伸至盖板的底部固定连接有开合杆，所述融化桶的底部设置有移动架，所述移动架的底部设置有混合箱，本实用新型通过将融化桶设置在具有位移滑槽的移动架上，通过正向、反向移动电机拉动皮带实现融化桶在混合箱上的移动，能够保证送料混合的均匀性。

申请人：山东创新金属科技有限公司,山东创新合金研究院有限公司
地址：256200 山东省滨州市邹平县城北外环路东首
国籍：CN
代理机构：合肥兆信知识产权代理事务所(普通合伙)
代理人：汪洋
更多信息请下载全文后查看。

(10)申请公布号 (43)申请公布日 2014.07.30C N 103952602A (21)申请号 201410180911.7(22)申请日 2014.05.04C22C 21/00(2006.01)C22C 1/02(2006.01)F27D 27/00(2010.01)(71)申请人遵义智鹏高新铝材有限公司地址563100 贵州省遵义市遵义县南白镇万寿南街68号(72)发明人张文锐(54)发明名称一种铝钛硼生产工艺(57)摘要本发明公开了一种铝钛硼生产工艺，先将原料进入还原台包内进行还原反应，并根据还原反应中的需要采用搅拌器进行搅拌；待还原反应进行完后转入变频炉内进行合金化作业；最后合金铝水通过坩埚进入连铸连轧工艺，得到铝钛硼成品，所述坩埚采用采用下出铝水的坩埚，所述变频炉采用的无心感应炉，且炉膛内的电磁搅拌力与电炉的比功率密度成正比，与工作频率的平方根成反比。

本发明将还原反应与合金作业分开，避免在还原反应中由于产生大量的热量而造成温度剧烈变化无法控制，同时减少了坩埚的占用时间，提高了产能；将坩埚出铝水改为下出法，可利用变频炉产生的电磁搅拌防止钛元素的沉淀，从而不需要新增加保温炉和电磁搅拌器，减少了设备的投入。

(51)Int.Cl.权利要求书1页 说明书4页 附图4页(19)中华人民共和国国家知识产权局(12)发明专利申请权利要求书1页 说明书4页 附图4页(10)申请公布号CN 103952602 A1/1页1.一种铝钛硼生产工艺，其特征在于：先将原料进入还原台包内进行还原反应，并根据还原反应中的需要采用搅拌器进行搅拌；待还原反应进行完后转入变频炉内进行合金化作业；最后合金铝水通过坩埚进入连铸连轧工艺，得到铝钛硼成品。

2.根据权利要求1所述的一种铝钛硼生产工艺，其特征在于：所述坩埚采用采用下出铝水的坩埚。

3.根据权利要求1所述的一种铝钛硼生产工艺，其特征在于：所述变频炉采用的无心感应炉，且炉膛内的电磁搅拌力与电炉的比功率密度成正比，与工作频率的平方根成反比。

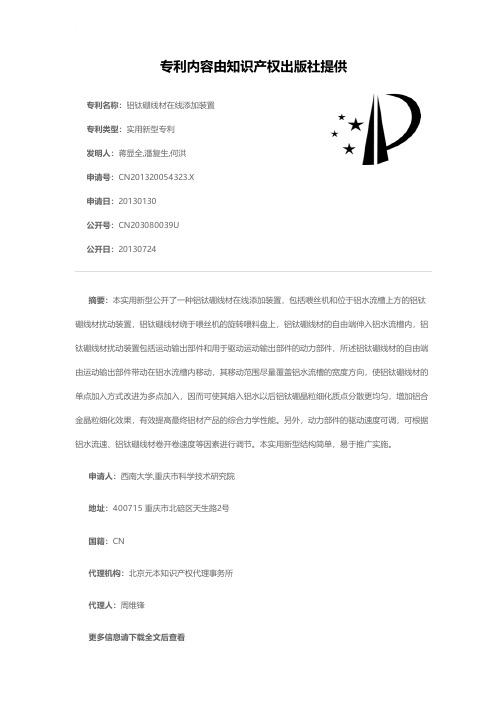

专利名称：铝钛硼线材在线添加装置专利类型：实用新型专利
发明人：蒋显全,潘复生,何洪
申请号：CN201320054323.X
申请日：20130130
公开号：CN203080039U
公开日：
20130724
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种铝钛硼线材在线添加装置，包括喂丝机和位于铝水流槽上方的铝钛硼线材扰动装置，铝钛硼线材绕于喂丝机的旋转喂料盘上，铝钛硼线材的自由端伸入铝水流槽内，铝钛硼线材扰动装置包括运动输出部件和用于驱动运动输出部件的动力部件，所述铝钛硼线材的自由端由运动输出部件带动在铝水流槽内移动，其移动范围尽量覆盖铝水流槽的宽度方向，使铝钛硼线材的单点加入方式改进为多点加入，因而可使其熔入铝水以后铝钛硼晶粒细化质点分散更均匀，增加铝合金晶粒细化效果，有效提高最终铝材产品的综合力学性能。

另外，动力部件的驱动速度可调，可根据铝水流速、铝钛硼线材卷开卷速度等因素进行调节。

本实用新型结构简单，易于推广实施。

申请人：西南大学,重庆市科学技术研究院
地址：400715 重庆市北碚区天生路2号
国籍：CN
代理机构：北京元本知识产权代理事务所
代理人：周维锋
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201710815239.8(22)申请日 2017.09.11(71)申请人 哈尔滨理工大学地址 150000 黑龙江省哈尔滨市南岗区学府路52号(72)发明人 胡茂良　刘怡乐　许红雨　王晔　吉泽升　(74)专利代理机构 北京超凡志成知识产权代理事务所(普通合伙) 11371代理人 刘书芝(51)Int.Cl.C22C 1/03(2006.01)C22C 1/06(2006.01)(54)发明名称铝钛硼合金及其制备方法(57)摘要本发明提供了一种铝钛硼合金及其制备方法，涉及合金制造领域，该铝钛硼合金的制备方法包括将用铝箔包装成袋的钛屑与用铝箔包装成袋的氟硼酸钾和氟化钠的混合物熔于铝液中，经浇铸得到铝钛硼合金，利用该制备方法可以有效利用钛屑，并能缓解现有技术中生产铝钛硼合金污染环境、成本高以及合金偏析的问题，达到减少环境污染、降低成本和提高铝钛硼合金品质的效果。

权利要求书2页 说明书7页 附图1页CN 107604184 A 2018.01.19C N 107604184A1.一种铝钛硼合金的制备方法，其特征在于，将用铝箔包装成袋的钛屑与用铝箔包装成袋的氟硼酸钾和氟化钠的混合物熔于铝液中，经浇铸得到铝钛硼合金。

2.根据权利要求1所述的铝钛硼合金的制备方法，其特征在于，所述铝液的温度为820-900℃，优选为830-880℃，进一步优选为840-860℃。

3.根据权利要求1所述的铝钛硼合金的制备方法，其特征在于，先去除钛屑表面污垢再用铝箔包装成袋熔于铝液中；优选地，先将钛屑置于有机熔剂中去除钛屑表面污垢后再用铝箔包装成袋熔于铝液中；优选地，去除钛屑表面污垢后，钛屑经干燥处理再用铝箔包装成袋熔于铝液中；优选地，钛屑干燥处理条件为：100-120℃下干燥20-50min。

4.根据权利要求1-3任一项所述的铝钛硼合金的制备方法，其特征在于，所述氟硼酸钾和氟化钠的混合物经干燥处理后再用铝箔包装成袋熔于铝液中；优选地，所述氟硼酸钾和氟化钠的混合物的干燥处理条件为：70-90℃下干燥30-50min。

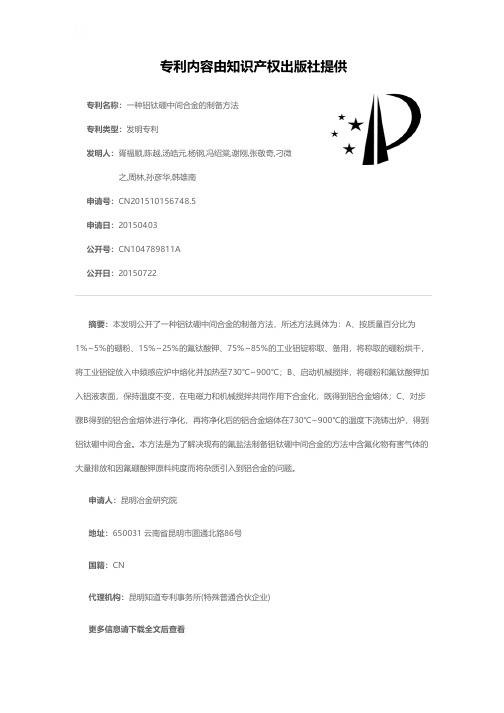

专利名称：一种铝钛硼中间合金的制备方法
专利类型：发明专利
发明人：胥福顺,陈越,汤皓元,杨钢,冯绍棠,谢刚,张敬奇,刁微之,周林,孙彦华,韩雄南
申请号：CN201510156748.5
申请日：20150403
公开号：CN104789811A
公开日：
20150722
专利内容由知识产权出版社提供
摘要：本发明公开了一种铝钛硼中间合金的制备方法，所述方法具体为：A、按质量百分比为1%~5%的硼粉、15%~25%的氟钛酸钾、75%~85%的工业铝锭称取、备用，将称取的硼粉烘干，将工业铝锭放入中频感应炉中熔化并加热至730℃~900℃；B、启动机械搅拌，将硼粉和氟钛酸钾加入铝液表面，保持温度不变，在电磁力和机械搅拌共同作用下合金化，既得到铝合金熔体；C、对步骤B得到的铝合金熔体进行净化，再将净化后的铝合金熔体在730℃~900℃的温度下浇铸出炉，得到铝钛硼中间合金。

本方法是为了解决现有的氟盐法制备铝钛硼中间合金的方法中含氟化物有害气体的大量排放和因氟硼酸钾原料纯度而将杂质引入到铝合金的问题。

申请人：昆明冶金研究院
地址：650031 云南省昆明市圆通北路86号
国籍：CN
代理机构：昆明知道专利事务所(特殊普通合伙企业)
更多信息请下载全文后查看。

(10)申请公布号 CN 102268573 A(43)申请公布日 2011.12.07C N 102268573 A*CN102268573A*(21)申请号 201110233071.2(22)申请日 2011.08.16C22C 18/04(2006.01)C22C 1/03(2006.01)C22C 1/02(2006.01)(71)申请人济南大学地址250022 山东省济南市市中区济微路106号济南大学(72)发明人王振卿 孟令娟 杨中喜 耿浩然(74)专利代理机构济南泉城专利商标事务所37218代理人李桂存(54)发明名称锌-铝-钛-硼中间合金及其制备方法(57)摘要本发明公开了一种锌-铝-钛-硼中间合金及其制备方法，合金包括以下重量百分比的组分：钛0.022-12wt.%，硼0.01-3.5wt.%，铝0.1-50wt.%，其余为锌。

采用本发明方法所得的中间合金具有高效的晶粒细化作用，此外其可以得到与待细化的锌-铝合金有相同或相近的铝含量，使中间合金与待细化的锌-铝合金具有相同或更低的熔化温度，从而保证进行晶粒细化时中间合金加入到锌-铝合金中后能够迅速熔化并均匀分布，以降低锌-铝合金熔炼温度、减少熔炼、处理时间，从而大大降低生产成本。

(51)Int.Cl.(19)中华人民共和国国家知识产权局(12)发明专利申请权利要求书 1 页 说明书 5 页 附图 4 页1.一种锌-铝-钛-硼中间合金，其特征是包括以下重量百分比的组分：钛0.022-12wt.%，硼 0.01-3.5wt.%，铝0.1-50wt.%，其余为锌。

2.根据权利要求1所述的中间合金，其特征是包括以下重量百分比的组分：钛1-10wt.%，硼 1-3.5wt.%，铝7-35wt.%，其余为锌。

3.根据权利要求2所述的中间合金，其特征是包括以下重量百分比的组分：钛1-3wt.%，硼 1-3.5wt.%，铝7-25wt.%，其余为锌。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920341937.3(22)申请日 2019.03.19(73)专利权人 南京宁特新材料科技有限公司地址 211100 江苏省南京市江宁区高新园天元东路58号致远大厦406室(72)发明人 徐国俊　(51)Int.Cl.B21C 1/02(2006.01)B21C 9/00(2006.01)B21C 43/02(2006.01)F26B 5/14(2006.01)B01D 29/01(2006.01)(54)实用新型名称一种钛丝加工用拉丝装置(57)摘要本实用新型公开了一种钛丝加工用拉丝装置，包括拉丝框以及安装在该拉丝框内部的拉丝机构，所述拉丝框的一侧竖直方向内表壁之间安装有压辊，所述拉丝框的内腔靠近底部内表壁中心处设置有接水盘，所述接水盘的水平两侧均设置有水箱，所述两个水箱通过支管连通，所述接水盘与拉丝框远离压辊一侧内表壁之间设置有擦拭机构。

本实用新型中，通过喷头的设置，可对拉丝之后的钛丝进行冷却，通过接水盘的设置，可对水进行回收，通过滤网的设置，可对拉丝上的碎屑进行过滤，通过第二水泵和支管的设置，可使得接水盘内部的水向水箱内部流动，通过第一水泵和导管的设置，可使得水箱内部的水向喷头处流动，实现了水循环，更加环保。

权利要求书1页 说明书3页 附图2页CN 209886407 U 2020.01.03C N 209886407U权　利　要　求　书1/1页CN 209886407 U1.一种钛丝加工用拉丝装置，包括拉丝框（1）以及安装在该拉丝框（1）内部的拉丝机构（5），其特征在于，所述拉丝框（1）的一侧竖直方向内表壁之间安装有压辊（6），所述拉丝框（1）的内腔靠近底部内表壁中心处设置有接水盘（2），所述接水盘（2）的水平两侧均设置有水箱（7），所述两个水箱（7）通过支管（10）连通，所述支管（10）的中心处安装有第二水泵（9），所述第二水泵（9）的顶部与接水盘（2）的底部连通，所述接水盘（2）的顶部设置有喷头（4），所述水箱（7）与喷头（4）之间通过导管（11）连通，所述接水盘（2）与拉丝框（1）远离压辊（6）一侧内表壁之间设置有擦拭机构（12）。
