教你怎样看大众车数据流①基本功能数据（显示组号“01” ）发动机怠速运转，冷却液温度大于80℃时检测，屏幕显示为：Read Measuring Value Block1 →800/min 2.20ms 3∠°12°bef.TDC（第1位）（第2位）（第3位）（第4位）读测量数据块1 →800/min 2.20ms 3∠°12°bef.TDC（第1位）（第2位）（第3位）（第4位）a.第1位：含义是“发动机转速”，正常值为830r/min±30r/min,如果该转速超差，二级维护时的附加作业项目为检查并调整发动机怠速。
b.第2位：含义是“发动机负荷（曲轴每转喷油持续时间）”，正常值为1.00ms～2.5ms。
-如果显示值<1.00 ms,则说明进气系统漏气或者燃油系统压力太高,二级维护时的附加作业项目为排除进气系统漏气故障和检查燃油系统压力或更换燃油压力调节器；如果显示值>2.5 ms,则说明发动机负荷太大,在发动机怠速转速正常的条件,一般情况下表示空气流量传感器性能不良,二级维护时的附加作业项目为检测或更换空气流量传感器。
c.第3位：含义是“节气门角度值”，正常值为0∠°～5∠°。
如果显示值>5∠°，则说明节气门控制器J338没有进行基本设定；节气门拉索调整不当；节气门控制器J338损坏。
二级维护时的附加作业项目为调整节气门拉索，用V.A.G.1552微机故障检测仪对节气门控制器进行基本设定,如果该数据仍>5∠°,则更换节气门控制器J338。
d.第4位：含义是“点火提前角”，正常值为12°±4.5°(上止点前),如果不在正常范围内,则检修电子点火系统,如果点火系统正常,则说明发动机负荷太大。
②基本功能数据（显示组号“02” ）发动机怠速运转，冷却液温度大于80℃时检测，屏幕显示为：800/min 2.20ms 3.48ms 2.9g/s（第1位）（第2位）（第3位）（第4位）读测量数据块2 →800/min 2.20ms 3.48ms 2.9g/s（第1位）（第2位）（第3位）（第4位）a.第1位：含义是“发动机转速”，正常值为830r/min±30r/min,如果该转速超差，二级维护时的附加作业项目为检查并调整发动机怠速。

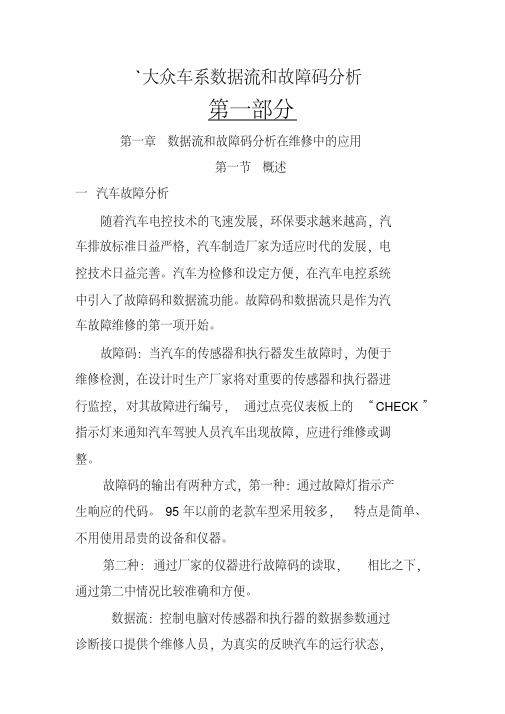

`大众车系数据流和故障码分析第一部分第一章数据流和故障码分析在维修中的应用第一节概述一汽车故障分析随着汽车电控技术的飞速发展，环保要求越来越高，汽车排放标准日益严格，汽车制造厂家为适应时代的发展，电控技术日益完善。
汽车为检修和设定方便，在汽车电控系统中引入了故障码和数据流功能。
故障码和数据流只是作为汽车故障维修的第一项开始。
故障码：当汽车的传感器和执行器发生故障时，为便于维修检测，在设计时生产厂家将对重要的传感器和执行器进行监控，对其故障进行编号，通过点亮仪表板上的“CHECK”指示灯来通知汽车驾驶人员汽车出现故障，应进行维修或调整。
故障码的输出有两种方式，第一种：通过故障灯指示产生响应的代码。
95年以前的老款车型采用较多，特点是简单、不用使用昂贵的设备和仪器。
第二种：通过厂家的仪器进行故障码的读取，相比之下，通过第二中情况比较准确和方便。
数据流：控制电脑对传感器和执行器的数据参数通过诊断接口提供个维修人员，为真实的反映汽车的运行状态，在汽车电脑中增加了数据流功能，真实的反映了传感器和执行器的工作电压和状态。
数据流只能通过仪器读取。
数据流作为汽车电脑的输入输出数据，随时可以了解汽车的工作壮况。
二汽车电控系统的工作原理概述1.1系统组成(见图1)各种传感器就相当于人的眼睛和耳朵,中央控制器相当与人的大脑,各种执行器相当于人的手,脚和口.传感器的各种信号通过线路传到中央控制器,在进入中央控制器之前,由于各种传感器产生的信号电压不全是数字信号.(由于中央控制器只能处理数字信号1001),所以必须进行转换,例如节气门位置传感器输入的即为模拟信号,氧传感器输出的既为数字信号,为便于中央控制器进行处理,在中央控制器之前,增加了模/数转换电路,既将各种传感器信号进行统一转换,为标准的数字信号,中央控制器才能进行处理,各中央控制器所需推动信号需要有模拟信号(步进电机)和数字信号(各种电磁阀体),而中央控制器输出的信号全部为数字信号,故在中央控制器的输出部分增加了一级数字/模拟(D/A)转换,将中央控制器输出信号转换为合适的信号来推动各种执行器.存储器部分分为两大部分:1.1EPROM 存储器,内部存储了汽车在不同工况下运行数据,该数据决定了汽车的运行壮况,这个数据是由厂家在生产时，经过多次实验得到的,我们无法更改。
大众车系数据流分析数据流分析是利用发动机控制单元诊断仪，对汽车控制系统传感器、执行器运行参数和控制单元控制过程参数进行各路（四路）同时测量，显示测试分析，具有动态同步，各参数同时显示的特点。
数据流通常采用数值（包括开关量和模拟量）方式来显示，是一种快速方便的测试方式。
1、冷却液温度正常值为170～204，相当于80℃～105℃。
80℃以上散热器温控风扇开始低速旋转，105℃以上风扇开始高速旋转。
若始终低于80℃，检查ECT的电阻值。
2、发动机负荷（曲轴每旋转一圈的喷油脉宽）正常值为20～30，相当于喷油脉宽1.0～1.5ms。
若小于1.0ms，可能进气系统有泄漏；燃油系统压力过高。
怠速时每个工作循环喷油时间正常值为2～3ms。
发动机负荷过高时ASR和ESP系统会退出控制。
3、发动机转速正常值为82.5～90，相当于怠速转速825～900 r/min。
四缸发动机正常怠速转速为800～900 r/min，六缸发动机正常怠速转速为600～700 r/min，八缸发动机正常怠速转速为600～650 r/min。
具体车型又有严格的限制，如大众公司四缸发动机正常怠速转速为825～900 r/min。
4、蓄电池电压正常值为146～212，相当于10～14.5V（考虑到电气系统接点较多，会产生一定阻值，蓄电池电压应不低于12.5V）。
5、怠速时节气门开度正常值为0～12，相当于节气门开度为0～5°。
若怠速时节气门开度大于5°，说明被废气反流污染，需要清洗节气门。
大众公司采用直动式怠速控制系统，所以允许节气门在怠速时有不大于5°的开度。
6、混合气成分控制值正常值为78～178，相当于二氧化锆传感器对混合器调整值为-10%～+10%。
若超出规定值检查λ控制。
7、短期燃油系数调整可分为0～255级，中间值为128。
在此基线上，不需调整基础喷油脉宽。
若短期整值高于128，表明可燃混和气稀了。

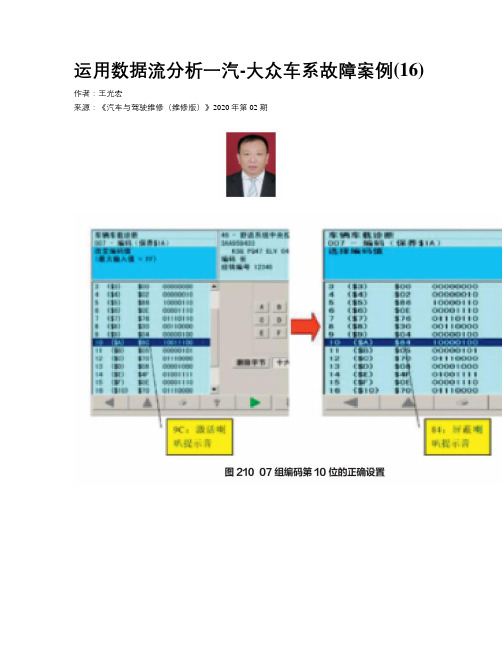

运用数据流分析一汽-大众车系故障案例(16)作者：王光宏来源：《汽车与驾驶维修（维修版）》2020年第02期作者简介：王光宏，广州华胜豪车专修连锁集团技术总监，省汽车维修专家库会员，省汽车三包争议技术处理专家，国家高级技师、一汽-大众专家级技师。
汽车维修行业从业20余年，通晓汽车理论，擅长车辆高新电控故障诊断技术及技术管理工作。
故障67关键词：J393编码错误故障现象：一辆2016年产一汽-大众CC轿车，搭载2.0T发动机和双离合变速器，行驶里程7万km。
用户反映该车遥控钥匙解锁及闭锁车门时没有喇叭鸣笛提示。
检查分析：维修人员接车后，先依据厂商TPI中的技术文件，对舒适系统控制单元（J393）进行编码。
具体方法如下：进入J393的07组编码，其中的第10位用于控制锁车喇叭鸣笛提示，将其设置成9C为激活鸣笛提示，设置成84为关闭鸣笛提示（如图210）。
用VAS6150诊断仪检查舒适系统控制单元的编码，结果与TPI技术指导文件不一致，故障车辆的第10位编码数据为“94”。
将其改为“9C”后试车，用遥控器解锁车辆时发出“嘀嘀”的鸣笛提示，但上锁时仍然没有鸣笛提示。
检查功能引导数据，有“匹配通过钥匙解锁的反馈信息”的选项。
接下来，维修人员要按照提示步骤进行激活。
由于VAS6150诊断仪没有编码含义解释功能，造成功能编码总显示错误，无法完成。
因此，维修人员改用具有编码含义解释功能的VAS5053诊断软件进行编码。
根据编码含义提示，将第10位的“94”改成“BF”，将第11位的“15”改成“3F”（图211）。
故障排除：对舒适系统控制单元成功进行编码，遥控闭锁车时发出“嘀”的鸣笛提示，解锁时发出“嘀嘀”的鸣笛声，功能激活成功，故障排除。
回顾总结：首先，故障车辆的J393的零件号与2012年下发的TPI技术指导所对应的控制单元零件号不一致。
因此维修人员根据TPI技术指导进行操作，无法成功恢复功能。
最终，用可以查看编码含义的VAS5053诊断软件，对故障车的编码含义进行了读取之后，才顺利完成了编码。
教你看轻松懂大众汽车数据流搜狐网2018-11-12 00:00大众汽车部分车型在读取发动机数据流时，以数据组号的形式显示。
每个组号有4个显示区域，每个显示区域的数据有其各自的含义。
显示组号00（或000）1. 冷却液温度：正常值170~204（相当于80~105°C）。
2. 发动机负荷：正常值20~50（相当于1~2.5ms）。
3. 发动机转速：正常值70~90（相当于700~900rpm）。
4. 电瓶电压：正常值146~212（相当于10~14.5V）。
5. 节气门角度：正常值0~12（相当于0~5°）。
6. 怠速空气质量控制值：正常值118~138（相当于-2.5~+5kg/h）。
7. 怠速空气质量测量值：正常值112~144（相当于-4.0~+4.0kg/h）。
8. 混合气成分控制值（λ控制值）：正常值78~178（相当于-10~+10%）。
9. 混合气成分测量值（λ测量值）：正常值115~141（相当于0.64~6.4ms）。
10. 混合气成分测量值（λ测量值）：正常值118~138（相当于-8~8%）。
显示组号01（或001）1. 发动机转速：正常怠速值为800±30rpm，若怠速超出规定，检查怠速。
2. 发动机负荷：怠速时正常值为1.00~2.50ms。
若小于1.0ms，可能：进气系统有泄漏；燃油系统压力过高3. 节气门角度：怠速时正常值为0~5°。
若大于5°，可能：节气门控制部件J338没有进行系统基本调整；油门拉线过紧，需调整；节气门控制部件损坏4. 点火提前角：怠速时正常值为12±4.5°（BTDC）。
若小于12°（BTDC）：发动机负荷过大显示组号02（或002）1. 发动机转速：正常怠速值为800±30rpm，若怠速超出规定，检查怠速。
2. 发动机负荷：怠速时正常值为1.00~2.50ms。
大众/奥迪汽车维修技术手册—故障码分析—数据流分析—基本调整—匹配前言随着环保的要求以及电喷车的普及，对广大的维修技术人员的要求越来越高，如何用现代的检测技术对电喷车进行全面的故障诊断，是维修人员迫切需要掌握的诊断技术，本技术手册告诉你如何使用解码器对大众/奥迪汽车的电控系统如：发动机系统、自动变速箱、ABS系统、空调、防盗系统等进行故障诊断，以及故障排除方法等。
目前在我国常见的大众—奥迪系列的车型有：A6、V6、桑塔纳2000（包括GLI 和GSI），奥迪100（包括2.6L和2.8L、1、8T），奥迪200，捷达王，高尔夫，帕萨特及一汽开发的红旗。
由于这些车型使用的控制系统不同，其显示的数据参数和显示位置会不同。
但这些车型均可使用大众—奥迪的专用仪器英文1552或金奔腾中英文1552对发动机系统、自动变速箱、ABS系统、空调等电控进行综合测试。
该仪器具有以下功能；1、读电脑版本型号：读取所测电控系统的电脑版本型号，系统类型，发动机类型，适用配置的设定号及服务站代码等。
2、读取故障码：读取电脑控制系统存储的故障码及故障码内容。
3、测试执行元件：驱动执行元件单独工作，检测执行元件工作是否正常。
4、基本调整：电控系统某些基本运行参数的设定。
5、清除故障码：清除控制电脑中记忆的故障码。
6、控制单元编码：根据车辆使用的国家、地区和发动机、变速器及其他配置输入适当的设定号（CODINGNUMBER控制单元编码）。
7、读取数据流：读取控制电脑的运行数据（以数据组形式显示）。
8、读取独立通道数据：读取控制电脑的运行数据（以单通道数据显示）。
9、通道匹配：根据厂方要求和实际需要修改和输入某些设定值。
10、登录。
11、设定服务站代码。
在使用解码器以上功能对大众/奥迪系列汽车进行故障诊断时，由于不同车型配备的系统不同，以及不同系统配备的控制电脑型号不同，因此使用解码器前应仔细阅读操作说明书及技术手册。
由于V.A.G1551/2或金奔腾中英文1552在显示数据时，仅分区域显示数值（有时有单位），有关数据的含义和所显示的区域位置会因车型不同而有所变化。
大众﹒奥迪数据流
第一节引擎系统数据流测试
1．1、桑塔纳2000GLI
桑塔纳2000GLI的引擎机型为AFE，控制/系统为M1.5.4P，进入引擎系统后，选择读取数据流功能，即可读取电脑的运行数据，并以数据组号的形式显示。
每个组号有4个显示区域，每个显示区域的数据有不同的含义。
1.2桑塔纳2000GSI（AJR M3.8.2）
桑塔纳2000GSI的引擎机型为AJR，控制系统为M3.8.2。
选择测试功能，即可读取电脑的运行数据，并以数据组号的形式显示。
再根据需要选择不同的数据组号。
每个组号有4个显示
1．3帕萨特B5 1.8L
帕萨特B5在进入引擎系统后，选择08测试功能，即可读取电脑的运行数据参数，并以数据组号形式显示。
再根据需要选择不同的数据组号。
每个组号有4个显示位置，每个显示位置
1．4捷达王（Jetta）
捷达王在进入引擎系统后，选择测试功能，即可读取电脑的运行数据参数，并以数据组号形式显示。
再根据需要选择不同的数据组号。
每个组号有4个显示位置，每个显示位置的数据有不同的含义。
数据流和波形分析诊断汽车故障法数据流和波形分析诊断故障法是排除电控发动机故障的基本方法。
由于这种方法需要一定的理论基础和一些必要的技术数据，所以在排除一般电控发动机故障时采用的较少，而大都用在排除电控发动机的疑难故障上。
(一)用数据流诊断疑难故障把电控系统的一些主要传感器和执行器正常工作时的参数值(如转速、蓄电池电压、空气流量、喷油时间、节气门开度、点火提前角、冷却液温度等)提供给维修者，然后按不同的要求进行组合，形成数据组，就称之为数据流。
这些标准数据流是厂方提供的，或者是在正常行驶的汽车上提取的数据，它能监测发动机在各种状态下的工作情况。
而电控汽车在行驶过程中，故障自诊断系统还有记录的功能，它能把汽车行驶过程中的有关数据资料记录下来。
使用中，这些数据资料可通过故障检测仪，把各种传感器和执行元件输入输出信号的瞬时值以数据的方式在显示屏上显示出来，这样可以根据汽车工作过程中各种数据的变化(有故障时的数据)与正常行驶时的数据或标准数据流对比，即可诊断出电控系统故障的原因。
例如，一辆沈阳金杯面包车，发动机在起动后，暖机阶段工作正常，正常行驶一段时间，温度升高后，发动机有间断冒黑烟现象，加速时排气管还会发出突突声，动力下降，严重时则无法挂档行驶。
因为该车动力不足，排气管有突突声，其原因可能是：个别气缸工作不好，冒黑烟，说明混合气浓度有问题。
后对电路(火花塞、点火线圈、高压线)和油路进行了检查，均未发现异常，故障原因可能在进气系统上。
用检测仪诊断，无故障码显示，利用数据流诊断法对其怠速工况(无故障时)各主要数据进行了提取，其主要数据如下：发动机转速760～800r／min喷油脉冲0.6ms点火提前角7°～14°进气压力30.8kPa冷却液温度80℃节气门开度＜5.5°路试时，行驶了几十公里后，发动机就出现了上述故障现象。
一踩加速踏板，排气管有沉闷的突突声，此时再观察怠速工况的数据流，其主要数据如下：发动机转速560～920r／min喷油脉冲4.5ms点火提前角7°～21°进气压力100.2kPa冷却液温度92℃节气门开度＜5.5°把热机时的数据流与冷机时的数据流对比，最明显的变化是进气压力和喷油脉冲两项数据。
大众、奥迪车系自动变速器系统数据流分
析
便利设施工作GRA 装置
3定速控制GRA
行驶状态便利设施关闭
运行空调压缩机关4空调换低档行驶状态
停止
空调压缩机开
在强迫降档之后才启动1左前轮转速2右前轮转速3右后轮转速10
4左后轮转速行驶状态最低：30 r/min 最高：无读取诊断故障码（DTC ）
故障灯(MIL)熄故障灯(MIL)亮01
故障指示灯(MIL)的含义
离合器控制机构关闭：
开关
01识别“离合器控制机构”
暖机循环关闭：开关
01冷起动后，车身、发动机和变速器控制与催化器快速预热
1车上诊断系统信息识别发动机起动：不识别识别
12
空置3空置11
4
空置帕萨特变速箱01N 数据流表。
