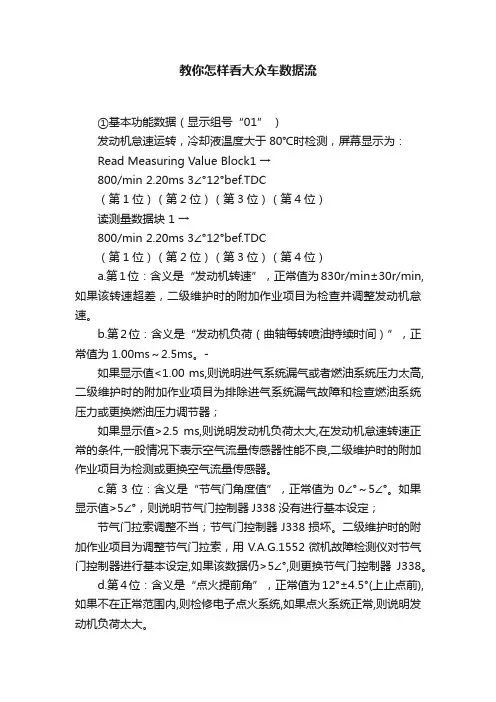

教你怎样看大众车数据流①基本功能数据（显示组号“01” ）发动机怠速运转，冷却液温度大于80℃时检测，屏幕显示为：Read Measuring Value Block1 →800/min 2.20ms 3∠°12°bef.TDC（第1位）（第2位）（第3位）（第4位）读测量数据块1 →800/min 2.20ms 3∠°12°bef.TDC（第1位）（第2位）（第3位）（第4位）a.第1位：含义是“发动机转速”，正常值为830r/min±30r/min,如果该转速超差，二级维护时的附加作业项目为检查并调整发动机怠速。
b.第2位：含义是“发动机负荷（曲轴每转喷油持续时间）”，正常值为1.00ms～2.5ms。
-如果显示值<1.00 ms,则说明进气系统漏气或者燃油系统压力太高,二级维护时的附加作业项目为排除进气系统漏气故障和检查燃油系统压力或更换燃油压力调节器；如果显示值>2.5 ms,则说明发动机负荷太大,在发动机怠速转速正常的条件,一般情况下表示空气流量传感器性能不良,二级维护时的附加作业项目为检测或更换空气流量传感器。
c.第3位：含义是“节气门角度值”，正常值为0∠°～5∠°。
如果显示值>5∠°，则说明节气门控制器J338没有进行基本设定；节气门拉索调整不当；节气门控制器J338损坏。
二级维护时的附加作业项目为调整节气门拉索，用V.A.G.1552微机故障检测仪对节气门控制器进行基本设定,如果该数据仍>5∠°,则更换节气门控制器J338。
d.第4位：含义是“点火提前角”，正常值为12°±4.5°(上止点前),如果不在正常范围内,则检修电子点火系统,如果点火系统正常,则说明发动机负荷太大。
②基本功能数据（显示组号“02” ）发动机怠速运转，冷却液温度大于80℃时检测，屏幕显示为：800/min 2.20ms 3.48ms 2.9g/s（第1位）（第2位）（第3位）（第4位）读测量数据块2 →800/min 2.20ms 3.48ms 2.9g/s（第1位）（第2位）（第3位）（第4位）a.第1位：含义是“发动机转速”，正常值为830r/min±30r/min,如果该转速超差，二级维护时的附加作业项目为检查并调整发动机怠速。

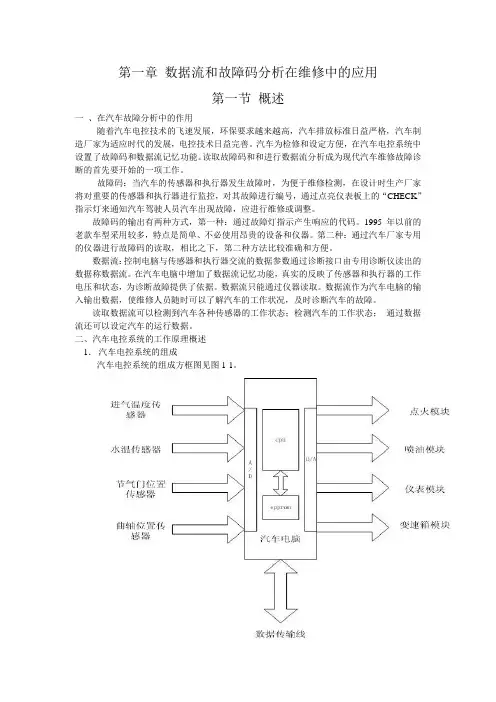

第一章数据流和故障码分析在维修中的应用第一节概述一、在汽车故障分析中的作用随着汽车电控技术的飞速发展，环保要求越来越高，汽车排放标准日益严格，汽车制造厂家为适应时代的发展，电控技术日益完善。
汽车为检修和设定方便，在汽车电控系统中设置了故障码和数据流记忆功能。
读取故障码和和进行数据流分析成为现代汽车维修故障诊断的首先要开始的一项工作。
故障码：当汽车的传感器和执行器发生故障时，为便于维修检测，在设计时生产厂家将对重要的传感器和执行器进行监控，对其故障进行编号，通过点亮仪表板上的“CHECK”指示灯来通知汽车驾驶人员汽车出现故障，应进行维修或调整。
故障码的输出有两种方式，第一种：通过故障灯指示产生响应的代码。
1995年以前的老款车型采用较多，特点是简单、不必使用昂贵的设备和仪器。
第二种：通过汽车厂家专用的仪器进行故障码的读取，相比之下，第二种方法比较准确和方便。
数据流：控制电脑与传感器和执行器交流的数据参数通过诊断接口由专用诊断仪读出的数据称数据流。
在汽车电脑中增加了数据流记忆功能，真实的反映了传感器和执行器的工作电压和状态，为诊断故障提供了依据。
数据流只能通过仪器读取。
数据流作为汽车电脑的输入输出数据，使维修人员随时可以了解汽车的工作状况，及时诊断汽车的故障。
读取数据流可以检测到汽车各种传感器的工作状态；检测汽车的工作状态；通过数据流还可以设定汽车的运行数据。
二、汽车电控系统的工作原理概述1．汽车电控系统的组成汽车电控系统的组成方框图见图1-1。
图1 汽车电控系统的组成在框图中，各种传感器就相当于人的眼睛和耳朵，中央控制器相当于人的大脑,各种执行器相当于人的手，脚和口。
传感器的各种信号通过线路传到中央控制器,在进入中央控制器之前,由于各种传感器产生的信号电压不全是数字信号(因中央控制器只能处理数字信号1001)，所以必须进行转换，汽车电控系统的组成例如节气门位置传感器输入的即为模拟信号,氧传感器输出的既为数字信号,为便于中央控制器进行处理,在中央控制器之前,增加了模/数转换电路,既将各种传感器信号进行统一转换,为标准的数字信号,中央控制器才能进行处理,各中央控制器所需推动信号需要有模拟信号(步进电机)和数字信号(各种电磁阀体),而中央控制器输出的信号全部为数字信号,故在中央控制器的输出部分增加了一级数字/模拟(D/A)转换,将中央控制器输出信号转换为合适的信号来推动各种执行器.存储器分为两大部分：（1）PROM 存储器内部存储了汽车在不同工况下的运行数据,该数据决定了汽车的运行状况,这个数据是由厂家在生产时，经过多次实验得到的,并固化在存储器中。
大众·汽车数据流
大众﹒奥迪数据流
第一节引擎系统数据流测试
1．1、桑塔纳2000GLI
桑塔纳2000GLI的引擎机型为AFE，控制/系统为M1.5.4P，进入引擎系统后，选择读取数据流功能，即可读取电脑的运行数据，并以数据组号的形式显示。
每个组号有4个显示区域，每个显示区域的数据有不同的含义。
1.2桑塔纳2000GSI（AJRM3.8.2）
桑塔纳2000GSI的引擎机型为AJR，控制系统为M3.8.2。
选择测试功能，即可读取电脑的运行数据，并以数据组号的形式显示。
再根据需要选择不同的数据组号。
每个组号有4个显示位置，每个显示位置的数据有不同的含义。
教你看轻松懂大众汽车数据流搜狐网2018-11-12 00:00大众汽车部分车型在读取发动机数据流时，以数据组号的形式显示。
每个组号有4个显示区域，每个显示区域的数据有其各自的含义。
显示组号00（或000）1. 冷却液温度：正常值170~204（相当于80~105°C）。
2. 发动机负荷：正常值20~50（相当于1~2.5ms）。
3. 发动机转速：正常值70~90（相当于700~900rpm）。
4. 电瓶电压：正常值146~212（相当于10~14.5V）。
5. 节气门角度：正常值0~12（相当于0~5°）。
6. 怠速空气质量控制值：正常值118~138（相当于-2.5~+5kg/h）。
7. 怠速空气质量测量值：正常值112~144（相当于-4.0~+4.0kg/h）。
8. 混合气成分控制值（λ控制值）：正常值78~178（相当于-10~+10%）。
9. 混合气成分测量值（λ测量值）：正常值115~141（相当于0.64~6.4ms）。
10. 混合气成分测量值（λ测量值）：正常值118~138（相当于-8~8%）。
显示组号01（或001）1. 发动机转速：正常怠速值为800±30rpm，若怠速超出规定，检查怠速。
2. 发动机负荷：怠速时正常值为1.00~2.50ms。
若小于1.0ms，可能：进气系统有泄漏；燃油系统压力过高3. 节气门角度：怠速时正常值为0~5°。
若大于5°，可能：节气门控制部件J338没有进行系统基本调整；油门拉线过紧，需调整；节气门控制部件损坏4. 点火提前角：怠速时正常值为12±4.5°（BTDC）。
若小于12°（BTDC）：发动机负荷过大显示组号02（或002）1. 发动机转速：正常怠速值为800±30rpm，若怠速超出规定，检查怠速。
2. 发动机负荷：怠速时正常值为1.00~2.50ms。

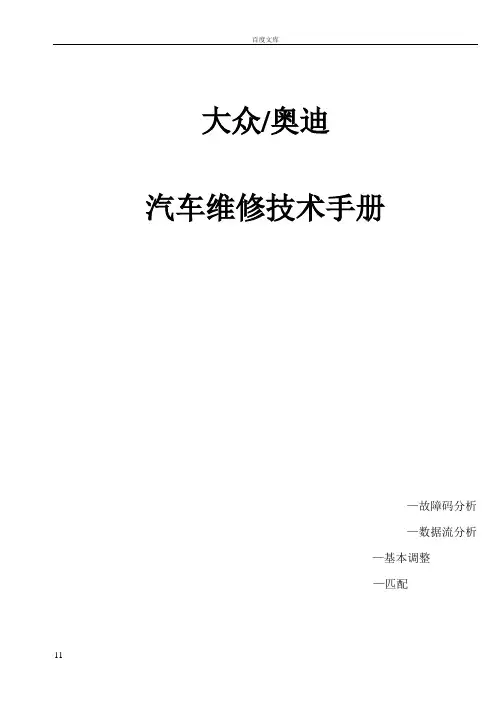

大众/奥迪汽车维修技术手册—故障码分析—数据流分析—基本调整—匹配前言随着环保的要求以及电喷车的普及，对广大的维修技术人员的要求越来越高，如何用现代的检测技术对电喷车进行全面的故障诊断，是维修人员迫切需要掌握的诊断技术，本技术手册告诉你如何使用解码器对大众/奥迪汽车的电控系统如：发动机系统、自动变速箱、ABS系统、空调、防盗系统等进行故障诊断，以及故障排除方法等。
目前在我国常见的大众—奥迪系列的车型有：A6、V6、桑塔纳2000（包括GLI 和GSI），奥迪100（包括2.6L和2.8L、1、8T），奥迪200，捷达王，高尔夫，帕萨特及一汽开发的红旗。
由于这些车型使用的控制系统不同，其显示的数据参数和显示位置会不同。
但这些车型均可使用大众—奥迪的专用仪器英文1552或金奔腾中英文1552对发动机系统、自动变速箱、ABS系统、空调等电控进行综合测试。
该仪器具有以下功能；1、读电脑版本型号：读取所测电控系统的电脑版本型号，系统类型，发动机类型，适用配置的设定号及服务站代码等。
2、读取故障码：读取电脑控制系统存储的故障码及故障码内容。
3、测试执行元件：驱动执行元件单独工作，检测执行元件工作是否正常。
4、基本调整：电控系统某些基本运行参数的设定。
5、清除故障码：清除控制电脑中记忆的故障码。
6、控制单元编码：根据车辆使用的国家、地区和发动机、变速器及其他配置输入适当的设定号（CODINGNUMBER控制单元编码）。
7、读取数据流：读取控制电脑的运行数据（以数据组形式显示）。
8、读取独立通道数据：读取控制电脑的运行数据（以单通道数据显示）。
9、通道匹配：根据厂方要求和实际需要修改和输入某些设定值。
10、登录。
11、设定服务站代码。
在使用解码器以上功能对大众/奥迪系列汽车进行故障诊断时，由于不同车型配备的系统不同，以及不同系统配备的控制电脑型号不同，因此使用解码器前应仔细阅读操作说明书及技术手册。
由于V.A.G1551/2或金奔腾中英文1552在显示数据时，仅分区域显示数值（有时有单位），有关数据的含义和所显示的区域位置会因车型不同而有所变化。
056
2018.03
王光宏，广州华胜豪车专修连锁集团技术总监，省汽车维修专家库会员，
省汽车三包争议技术处理专家，国家高级技师、一汽-大众专家级技师。
汽车维修行业从业20余年，通晓汽车理论，擅长车辆高新电控故障诊断技术及技术管理工作。

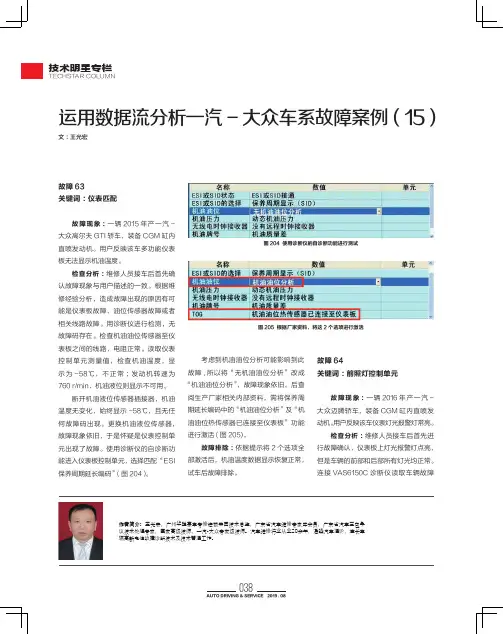

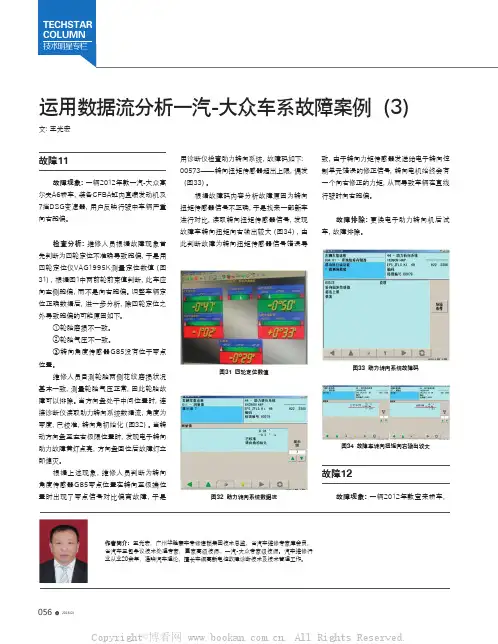

图31 四轮定位数值
图32 助力转向系统数据流
图33 助力转向系统故障码
图34 故障车转向扭矩向右输出较大
故障12
故障现象：一辆2012年款宝来轿车，
图37 传感器单元固定支架松动
图36 纵向加速度传感器G251故障码
图38 发动机控制单元存储的故障码
图39 发动机数据流中高压系统压力值过低图40 高压泵输入口处的异物。

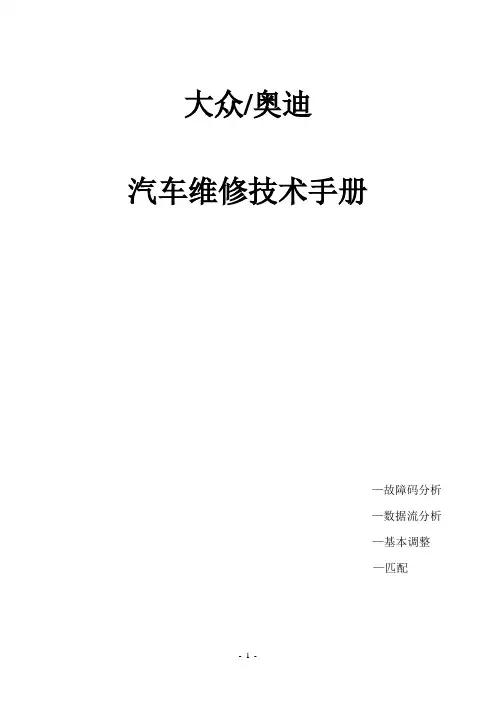

大众/奥迪汽车维修技术手册—故障码分析—数据流分析—基本调整—匹配前言随着环保的要求以及电喷车的普及，对广大的维修技术人员的要求越来越高，如何用现代的检测技术对电喷车进行全面的故障诊断，是维修人员迫切需要掌握的诊断技术，本技术手册告诉你如何使用解码器对大众/奥迪汽车的电控系统如：发动机系统、自动变速箱、ABS系统、空调、防盗系统等进行故障诊断，以及故障排除方法等。
目前在我国常见的大众—奥迪系列的车型有：A6、V6、桑塔纳2000（包括GLI和GSI），奥迪100（包括2.6L和2.8L、1、8T），奥迪200，捷达王，高尔夫，帕萨特及一汽开发的红旗。
由于这些车型使用的控制系统不同，其显示的数据参数和显示位置会不同。
但这些车型均可使用大众—奥迪的专用仪器英文1552或金奔腾中英文1552对发动机系统、自动变速箱、ABS系统、空调等电控进行综合测试。
该仪器具有以下功能；1、读电脑版本型号：读取所测电控系统的电脑版本型号，系统类型，发动机类型，适用配置的设定号及服务站代码等。
2、读取故障码：读取电脑控制系统存储的故障码及故障码内容。
3、测试执行元件：驱动执行元件单独工作，检测执行元件工作是否正常。
4、基本调整：电控系统某些基本运行参数的设定。
5、清除故障码：清除控制电脑中记忆的故障码。
6、控制单元编码：根据车辆使用的国家、地区和发动机、变速器及其他配置输入适当的设定号（CODINGNUMBER控制单元编码）。
7、读取数据流：读取控制电脑的运行数据（以数据组形式显示）。
8、读取独立通道数据：读取控制电脑的运行数据（以单通道数据显示）。
9、通道匹配：根据厂方要求和实际需要修改和输入某些设定值。
10、登录。
11、设定服务站代码。
在使用解码器以上功能对大众/奥迪系列汽车进行故障诊断时，由于不同车型配备的系统不同，以及不同系统配备的控制电脑型号不同，因此使用解码器前应仔细阅读操作说明书及技术手册。
由于V.A.G1551/2或金奔腾中英文1552在显示数据时，仅分区域显示数值（有时有单位），有关数据的含义和所显示的区域位置会因车型不同而有所变化。

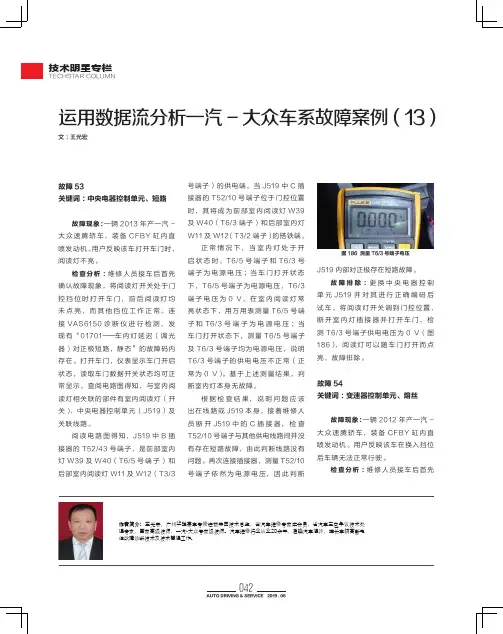

图186 测量T6/3号端子电压
J519内部对正极存在短路故障。
故障排除：更换中央电器控制单元J519并对其进行正确编码后试车。
将阅读灯开关调到门控位置，断开室内灯插接器并打开车门，检测T6/3号端子供电电压为0 V（图186），阅读灯可以随车门打开而点亮，故障排除。
使用VAS6150诊断仪对车辆进行检测，发现变速器中存储有“01378——供电电压过低，静态”的故障码。
根据故障码内容读取变速器数据流，发辆无法正常行驶故障。
故障排除：更换变速器控制单元及其供电熔丝SB2（30 A）后试车，故障排除。
图187 数据流显示存在异常
图188 制动真空助力器压力数据偏高
图189 故障车辆与正常车辆进行真空度对比检测
图191 搭铁连接处出现锈蚀的情况
故障57
关键词：外界温度传感器、后视镜加热
故障现象：一辆2013年产一汽-大众速腾轿车，装备CFBY缸内直喷发动机。
用户反映该车在洗车后擦车时，后视镜片会自己发热。
检查分析：维修人员首先确认故障现象，检查后视镜镜片未发现加热情况，检查后视镜开关未处于加热挡
位置，查询故障存储器没有故障存储，读取后视镜控制单元数据流，正常（图192）。
接着维修人员询问用户故障出现的时间和频率，用户反映该故障是在高速行驶后洗车时发现的。
于是邀请用户一同试车，并连接VAS6150C 诊断仪继续读取数据图192 后视镜控制单元数据流正常
图193 后视镜加热装置处于激活状态
图195 内外循环翻板出现开滞
图194 自动空调使用提示。
图175 电子制动系统测量值图176 相关电路图
图178 存储的故障码
图179 供油系统工作原理
图180 测量相关的电压值
图181 G247的T3br/2号端子对地电压
故障50
关键词：钥匙、适配、读写线圈
故障现象：一辆2010年产一汽-
大众新宝来轿车，装备BWH发动
机。
用户反映该车出现防盗锁死无法
起动的情况。
图182 数据流信息显示
图184 线束破损与车身发生搭铁
检查分析：维修人员接车后对故障现象进行验证，开启定速巡航行驶时，定速巡航指示灯可以点亮。
车辆行驶过程中，在定速巡航开关处于“ON”位置时按下“SET/-”键，仪表内定速巡航指示灯不能点亮，操作定速功能失效。
连接诊断仪进入“发动机电控系统”读取制动踏板开关信号和离合器踏板开关信号，显示结果正常。
随后读取“巡航控制/开关设置”和“巡航控制/状态”数据流，当定速巡航开关处于“OFF”位置时，“巡航控制/开关设置”数值显示“2”，“巡航控制/状态”第2区的第3位显示“0”，正常（图185）。
当定速
图185 数据流显示。
大众/奥迪汽车维修技术手册—故障码分析—数据流分析—基本调整—匹配前言随着环保的要求以及电喷车的普及，对广大的维修技术人员的要求越来越高，如何用现代的检测技术对电喷车进行全面的故障诊断，是维修人员迫切需要掌握的诊断技术，本技术手册告诉你如何使用解码器对大众/奥迪汽车的电控系统如：发动机系统、自动变速箱、ABS系统、空调、防盗系统等进行故障诊断，以及故障排除方法等。
目前在我国常见的大众—奥迪系列的车型有：A6、V6、桑塔纳2000（包括GLI和GSI），奥迪100（包括和、1、8T），奥迪200，捷达王，高尔夫，帕萨特及一汽开发的红旗。
由于这些车型使用的控制系统不同，其显示的数据参数和显示位置会不同。
但这些车型均可使用大众—奥迪的专用仪器英文1552或金奔腾中英文1552对发动机系统、自动变速箱、ABS系统、空调等电控进行综合测试。
该仪器具有以下功能；1、读电脑版本型号：读取所测电控系统的电脑版本型号，系统类型，发动机类型，适用配置的设定号及服务站代码等。
2、读取故障码：读取电脑控制系统存储的故障码及故障码内容。
3、测试执行元件：驱动执行元件单独工作，检测执行元件工作是否正常。
4、基本调整：电控系统某些基本运行参数的设定。
5、清除故障码：清除控制电脑中记忆的故障码。
6、控制单元编码：根据车辆使用的国家、地区和发动机、变速器及其他配置输入适当的设定号（CODINGNUMBER控制单元编码）。
7、读取数据流：读取控制电脑的运行数据（以数据组形式显示）。
8、读取独立通道数据：读取控制电脑的运行数据（以单通道数据显示）。
9、通道匹配：根据厂方要求和实际需要修改和输入某些设定值。
10、登录。
11、设定服务站代码。
在使用解码器以上功能对大众/奥迪系列汽车进行故障诊断时，由于不同车型配备的系统不同，以及不同系统配备的控制电脑型号不同，因此使用解码器前应仔细阅读操作说明书及技术手册。
由于或金奔腾中英文1552在显示数据时，仅分区域显示数值（有时有单位），有关数据的含义和所显示的区域位置会因车型不同而有所变化。
作者简介：王光宏，广州华胜豪车专修连锁集团技术总监，省汽车维修专家库会员，省汽车三包争议技术处理专家，国家高级技师、一汽-大众专家级技师。
汽车维修行业从业20余年，通晓汽车理论，擅长车辆高新
电控故障诊断技术及技术管理工作。

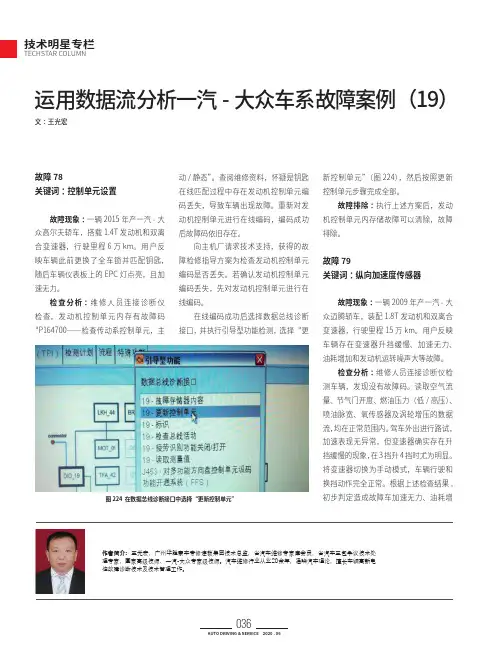

图228 轮速传感器安装位置对比
图227 车辆ABS 系统中存在的故障记录
根据故障现象，推测可能的故障原
因有挡位信号错误、相关线路故障、变图229 仪表板上的提示发现其存在对电源短路的情况，因此判断是J743内部存在故障，导致J519无
图230 电气系统控制单元数据流图231 变速器控制单元的换挡杆位置数据。
作者简介：王光宏，广州华胜豪车专修连锁集团技术总监，省汽车维修专家库会员，省汽车三包争议技术处理专家，国家高级技师、一汽-大众专家级技师。
汽车维修行业从业20余年，通晓汽车理论，擅长车辆高新电控故障诊断技术及技术管理工作。
图109 舒适系统控制单元故障码图111 J393控制单元相关线路图图110 舒适系统数据流检查车门拉手线束插接器未脱落，更换车门把手后故障依旧。
对传感器线束至分析故障码内容，中控过热保护不会影响KESSY功能。
遥控钥匙能够正常锁闭车门，说明车辆S触点是断开的，并且四门两盖处于关闭状态，进入46舒适系统控制查阅电路图（图116），测量大灯开关输出电压。
当大灯开关处于1挡时，插接器T10h/3端子实测电压为0 V ，正常值应为12 V；插接器T10h/1端子实测电压为12 V ，正常值应为0 V。
由此判断该故障为开关内部58挡位对56挡位短路所致，且58挡位始终处于断路图112 J519中央控制单元编码图114 灯光工作原理图图115 灯光开关状态释义图113 大灯开关数据流图117 存储的故障码图118 点火开关状态的数据流根据灯光系统工作原理，J519中央电器控制单元接收车辆大灯开关不同状态信号，然后驱动相关灯光工作，灯光工作原理图如图114所示。
基于大灯开关处于1挡和2挡位置时数据流数据状态相同，由此判断车灯开关E1图116 大灯开关相关电路图数据异常，再次拔下DVD导航插接器，测量S 触点线束与地之间电阻为无穷大，由此证明此故障为加装DVD导航导致。
故障排除：该故障时由于加装DVD导航内部S触点搭铁所致，更换点火开关，并重新更换一台新的DV D导航机，故障排除。
故障34故障现象：一辆2014年款迈腾B7L轿车，装备CEA发动机及7挡DSG变速器。
用户反映发动机排放灯点亮故障。
检查分析：维修人员连接诊断仪图119 S触点相关电路图图120 检查A21及S触点图121 氧传感器第30组数据流图122 氧传感器第32组数据流图123 氧传感器第33组数据流图124 显示区2故障引导图125 前氧传感器相关电路图图126 雨刮开关数据流图127 J519中央电器控制单元接收雨刮开关信号数据流图129 J369继电器未安装到位图128 雨刮电机V216相关电路图路故障。
作者简介：王光宏，广州华胜豪车专修连锁集团技术总监，省汽车维修专家库会员，省汽车三包争议技术处理专家，国家高级技师、一汽-大众专家级技师。
汽车维修行业从业20余年，通晓汽车理论，擅长车辆高新电控故障诊断技术及技术管理工作。
图89 仪表板报警图90 变速器控制单元存储的故障码图91 变速器离合器油温数据流检查分析：维修人员连接发动机故障诊断仪进行诊断，发现变速器控制单元中存储一个故障码（图90）：18148 P1740 012 —离合器温度监控（静态）。
读取变速器64组数据流，发现改组数据分别显示为47和65 。
第1个数值表示“动力传递中断（离合器分离）频率”；第2个数值表示“警告震动出现的频率”。
根据生产厂家技术文件，这两处的数据正常值应为“0”，否则需要更换变速器输入转速传感器G182和离合器温度传感器G509。
故障排除：更换离合器温度传感器G509，故障彻底排除。
回顾总结：该现象是因为变速器离合器分离片过热保护功能启用。
如果离合器附件的齿轮油因某种原因（牵引挂车、上坡起步等）造成温度达到160℃，则变速器离合器部分开始震动以警告驾驶员，这意味着离随后对发动机系统进行检查，通过诊断仪检查到故障存贮器中有一个故障码：“P2279—进气系统有少量气流不可信信号”（图93）。
根据故障码内容，判断故障原因可能是进气系统存在漏气。
经过仔细检查，发现活性炭罐电磁阀N80关闭不严并有漏气现象，更换并确认进气系统无漏气，但故障未能解决。
通过ODIS读取发动机数据流，发现如下数据偏离了正常值范围（图94）：海图92 数据组中压缩机关闭提示信息图94 发动机数据流图93 发动机系统内的故障码匹配，如果存在故障只能与发动机控制单元整体更换，于是尝试更换发动机控制单元J220，但故障依旧。
重新对故障码和数据流进行分析，基本确定故障一定存在于进气系统中。
确认发动机系统无漏气，对进气系统的各元件进行分析，并对测量进气量的传感器—进气歧管压力传感器G71进行测量。
