锅炉汽水系统分解

简述自然循环锅炉汽水循环系统工作流程自然循环锅炉汽水循环系统是一种常见的热力设备，用于产生蒸汽或热水。

它通过自然对流的原理，实现了热能的传递和循环。

下面将详细介绍自然循环锅炉汽水循环系统的工作流程。

1. 锅炉加热自然循环锅炉汽水循环系统的工作首先是锅炉的加热过程。

锅炉内部燃烧燃料，产生高温烟气，通过烟管或者火管将烟气传导给锅炉壳体。

锅炉壳体内部布置有大量的加热表面，将烟气的热量传递给工作介质，使其升温。

2. 蒸汽生成当锅炉内部的工作介质（水）加热到一定温度后，会产生蒸汽。

蒸汽是一种高温高压的气体，具有较大的能量。

蒸汽的生成是自然循环锅炉汽水循环系统的核心过程。

3. 蒸汽上升蒸汽产生后，由于其密度较小，会向上升腾。

在锅炉内部设置有一根或多根上升管，蒸汽通过上升管向上升至锅炉的顶部。

4. 水循环在蒸汽上升的同时，锅炉内的水也会发生循环。

冷却的水下沉到锅炉底部，经过加热后升温，然后上升到锅炉的顶部。

这种水的上升和下沉形成了一个自然循环的系统，也称为汽水循环。

5. 蒸汽分离在锅炉的顶部，设置有蒸汽分离器。

蒸汽分离器的作用是将蒸汽与水进行分离，使蒸汽进一步提纯。

分离后的蒸汽通过蒸汽出口排出，供应给需要蒸汽的设备使用。

6. 水回流分离后的水会回流到锅炉底部，继续参与汽水循环。

这种水的回流保证了锅炉内部水的循环，形成了一个闭合的循环系统。

自然循环锅炉汽水循环系统的工作流程如上所述。

通过自然对流的方式，锅炉内部的热能得以传递和循环，实现了高温高压蒸汽的产生。

这种系统具有结构简单、操作方便、能耗低等优点，被广泛应用于工业和民用领域。

需要注意的是，自然循环锅炉汽水循环系统的工作流程受到一些因素的影响，如锅炉的设计参数、工作介质的性质、系统的运行条件等。

合理的设计和操作是保证自然循环锅炉汽水循环系统正常工作的关键。

同时，定期的维护和保养也是确保系统安全运行的必要措施。

自然循环锅炉汽水循环系统是一种高效可靠的热力设备。

工业锅炉的汽水系统
工业锅炉的汽水系统是指锅炉在生产过程中所使用的水汽循环系统。

这一系统由水供给、水循环、汽水分离、水处理等部分组成，旨在保证锅炉安全可靠地运行，提高热能利用效率。

首先，水供给部分负责将水输送至锅炉内，以满足锅炉蒸汽生产的需要。

水进入锅炉后，经过加热转化为汽，被用于工业生产中的各项工艺。

其次，水循环部分通过设备和管路将水和汽进行循环，保持锅炉内部温度均匀，确保热量传递效果。

水循环系统的设计和运行直接影响锅炉的安全性和稳定性。

在汽水分离部分，锅炉内的汽水混合物会通过设备进行分离，使得水重新进入水循环系统，而汽则被输送至生产工艺中去完成加热和制热的任务。

最后，水处理部分采用各种化学方法或物理手段来处理水质，防止锅炉管路受到腐蚀和结垢，延长锅炉的使用寿命。

总的来说，工业锅炉的汽水系统是锅炉运行的重要组成部分，如果这一系统能够高效、稳定地运行，将有助于提高工业生产的效率和安全性。

因此，对汽水系统的设计、运行和维护都需要高度重视。

汽水系统1、汽水系统图：汽炉汽水系统、水炉水系统、主蒸汽母管系统、疏水系统、定排放水系统2、汽水系统包括省煤器、汽包、下降管、水冷壁等组成的蒸发设备，以及过热器、给水、蒸汽管路等组成的汽水系统。

汽水系统的任务是使水吸收热量蒸发，最后变成具有一定参数的过热蒸汽。

3、省煤器（非沸腾式）省煤器由蛇形管组成布置在锅炉尾部的垂直烟道中，省煤器管内走的是给水，管外走的是烟气，给水沿蛇形管自下而上由低温至高温与烟气逆向流动。

给水在省煤器内吸收烟气余热部分产生蒸汽，汽水混合物进入汽包。

省煤器的作用：是利用烟气余热加热锅炉给水，提高给水温度，同时降低排烟温度，减少排烟热损失，从而提高锅炉效率，节省燃料。

给水经省煤器加热后再送入汽包，可以减少汽包壁与给水之间的温差，减少汽包壁因温差而产生的热应力，改善汽包的工作条件。

锅炉再循环门的作用：在锅炉生火或停炉时，为防止给水暂时中断使省煤器管得不到冷却而烧坏，在汽包与省煤器进口联箱之间装设再循环管，其上装有再循环门，当停止进水时打开再循环门，由于再循环管装在烟道外不受热，而省煤器管中的水受烟气加热，水温与再循环管中的水温形成温差，因而在汽包、再循环管、省煤器、汽包之间形成水的自然循环流动，使省煤器管得到冷却，保护省煤器。

当锅炉进水时关闭再循环门，给水就经过省煤器加热后进入汽包，避免低温给水直接由再循环管进入汽包，降低汽包热应力的产生汽包的作用：汽包是锅炉蒸发设备中的主要部件，是加热、蒸发、过热三个过程的分界点，它汇集炉水和饱和蒸汽，通过汽水分离装置减少蒸汽的带水量，通过排污管和加药管，减少蒸汽中的含盐量，保证蒸汽品质。

汽包上还装有各种表计如压力表、水位计等，用以控制汽包压力，监视汽包水位。

汽包具有一定的水容积，它与水冷壁、下降管相连，组成自然水循环系统。

汽包设有汽水分离器（旋风分离器）、连续排污管、加药管、下降管、安全门、压力表、温度计、水位计、事故放水管、再循环管、进水管（与水冷壁、省煤器相连）、蒸汽引出管（与吊挂管过热器进口联箱相连）。

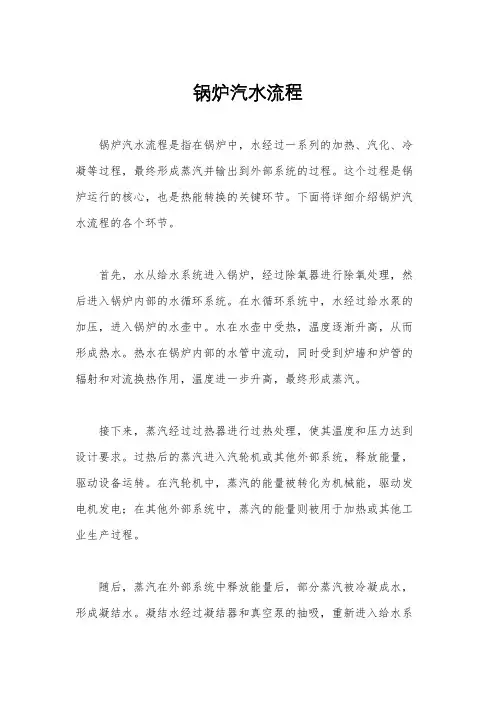

锅炉汽水流程
锅炉汽水流程是指在锅炉中，水经过一系列的加热、汽化、冷凝等过程，最终形成蒸汽并输出到外部系统的过程。

这个过程是锅炉运行的核心，也是热能转换的关键环节。

下面将详细介绍锅炉汽水流程的各个环节。

首先，水从给水系统进入锅炉，经过除氧器进行除氧处理，然后进入锅炉内部的水循环系统。

在水循环系统中，水经过给水泵的加压，进入锅炉的水壶中。

水在水壶中受热，温度逐渐升高，从而形成热水。

热水在锅炉内部的水管中流动，同时受到炉墙和炉管的辐射和对流换热作用，温度进一步升高，最终形成蒸汽。

接下来，蒸汽经过过热器进行过热处理，使其温度和压力达到设计要求。

过热后的蒸汽进入汽轮机或其他外部系统，释放能量，驱动设备运转。

在汽轮机中，蒸汽的能量被转化为机械能，驱动发电机发电；在其他外部系统中，蒸汽的能量则被用于加热或其他工业生产过程。

随后，蒸汽在外部系统中释放能量后，部分蒸汽被冷凝成水，形成凝结水。

凝结水经过凝结器和真空泵的抽吸，重新进入给水系
统，完成汽水循环。

整个锅炉汽水流程是一个循环往复的过程，通过加热、汽化、
过热、释能、冷凝等环节，实现了水和蒸汽之间的能量转换和传递。

这一过程不仅是锅炉正常运行的基础，也是热能转换的核心环节。

因此，在锅炉运行过程中，需要严格控制和管理汽水流程，确保各
个环节的稳定运行，提高锅炉的热效率和安全性。

总的来说，锅炉汽水流程是锅炉运行的核心环节，通过水的加热、汽化、过热和蒸汽的释能、冷凝等过程，实现了能量的转换和
传递。

合理控制和管理汽水流程，对于提高锅炉的热效率和安全性
具有重要意义。

锅炉汽水系统流程
锅炉汽水系统是指锅炉内部的水循环系统，它起着输送热能、保护锅炉、提高效率的重要作用。

本文将详细介绍锅炉汽水系统的流程，包括水循环、汽水分离、给水处理等环节。

首先，水循环是锅炉汽水系统中的核心环节。

在锅炉内部，水首先经过给水泵被抽入锅炉内部，然后通过加热器受热，转化为蒸汽。

蒸汽在锅炉内部产生压力，推动涡轮机转动，从而产生电能或机械能。

之后，蒸汽冷凝成水，再次被泵送进入锅炉循环，如此往复，形成了水的循环流程。

其次，汽水分离是锅炉汽水系统中的关键环节。

在锅炉内部，蒸汽和水混合存在，需要进行分离处理。

通过分离器，蒸汽和水被有效地分离开来，从而保证蒸汽的纯度和水的循环。

这一环节的顺利进行，对于锅炉的正常运行至关重要。

另外，给水处理也是锅炉汽水系统中不可或缺的一环。

给水在进入锅炉之前，需要进行处理，以保证水质的纯净和稳定。

给水处理包括除氧、软化、除盐等步骤，通过这些处理，可以有效地防止水垢和腐蚀的产生，延长锅炉的使用寿命，提高锅炉的效率。

综上所述，锅炉汽水系统流程是一个复杂而又精密的系统。

水循环、汽水分离、给水处理等环节相互配合，共同保证了锅炉的正常运行和高效工作。

只有在这些环节都得到严格控制和有效管理的情况下，锅炉才能够发挥其最大的功效，为生产和生活提供稳定可靠的热能。

锅炉汽水系统的流程简述锅炉汽水系统是指锅炉内部的水和蒸汽循环系统，它是锅炉运行的重要组成部分。

锅炉汽水系统的流程包括供水、加热、蒸发、分离、排污等多个环节，下面我们来详细了解一下。

1. 供水锅炉汽水系统的第一步是供水。

锅炉需要不断地补充水分，以保证锅炉内部的水位和压力。

供水可以通过自来水管道或者水泵进行，一般情况下，锅炉会配备有自动供水系统，可以自动控制水位和压力。

2. 加热供水进入锅炉后，需要进行加热。

加热的方式有多种，包括燃烧燃料、电加热、核反应等。

燃烧燃料是最常见的加热方式，燃料可以是煤、油、天然气等。

燃料燃烧后，会产生高温高压的烟气，这些烟气会通过锅炉内的管道，将水加热。

3. 蒸发加热后的水会逐渐蒸发，形成蒸汽。

蒸汽是锅炉汽水系统的重要组成部分，它可以用于发电、加热、蒸馏等多种用途。

蒸汽的产生需要满足一定的条件，包括水位、压力、温度等。

如果这些条件不满足，就会影响蒸汽的产生和质量。

4. 分离蒸汽产生后，需要进行分离。

分离的目的是将水和蒸汽分开，以保证蒸汽的纯度和质量。

分离可以通过分离器、排气阀等设备进行。

分离器是一种专门用于分离水和蒸汽的设备，它可以将水和蒸汽分开，并将水排出锅炉外。

5. 排污锅炉汽水系统中的水会不断地循环使用，但是随着时间的推移，水中会积累大量的杂质和污物，这些污物会影响锅炉的正常运行。

因此，锅炉汽水系统需要定期进行排污。

排污可以通过排污阀、排污泵等设备进行，它可以将锅炉内的污水排出，以保证锅炉的正常运行。

总结锅炉汽水系统是锅炉运行的重要组成部分，它的流程包括供水、加热、蒸发、分离、排污等多个环节。

这些环节相互配合，形成一个完整的循环系统，保证锅炉的正常运行。

在实际应用中，需要根据不同的锅炉类型和工作条件，进行相应的调整和优化，以提高锅炉的效率和安全性。

锅炉汽水系统第一篇：锅炉汽水系统汽水系统锅炉的汽水系统由给水管路、省煤器、汽包、下降管、水冷壁、过热器、再热蒸汽及主再热蒸汽管路等组成。

其主要任务是使水吸热、蒸发，最后变成有一定参数的过热蒸汽。

从给水管路来的水经过给水阀进入省煤器，加热到接近饱和温度，进入汽包，经过下降管进入水冷壁，吸收蒸发热量，在回到汽包。

经过汽水分离以后，蒸汽进入过热器，水在进入水冷壁进行加热。

进入过热器的蒸汽吸收热量，成为具有一定温度和压力的过热蒸汽，经过主蒸汽管，进入汽轮机高压缸做功。

蒸汽从高压缸做完工后，经再热蒸汽管冷段，进入锅炉再热器加热至额定温度后，经再热蒸汽热段，进入汽轮机中缸、低压缸继续做功。

汽水系统是锅炉的一个主要系统，可以进一步划分为：1给水系统；2主蒸汽系统3炉内外水循环系统和主蒸汽管道系统；4疏放水系统；5排污系统。

第二篇：锅炉汽水系统介绍锅炉汽水系统介绍锅炉给水首先进入省煤器，经省煤器加热后引入汽包水空间，汽包内的锅水通过集中下降管进入水冷壁下集箱，经炉膛膜式水冷壁加热后成为汽水化合物，流经上集箱、汽水引出管引入汽包进行汽水分离。

被分离出来的水进入汽包水空间，进行再循环。

分离出来的饱和蒸汽从汽包顶部的蒸汽连接管引至布置在尾部烟道、炉膛或外置换热器内的过热蒸汽受热面加热，最后将合格的过热蒸汽引向汽机，过热器系统布置有调节灵活的喷水减温作为气温调节和保护受热面管子的手段。

对于带再热的循环流化床锅炉，在锅炉的尾部竖井烟道内、或炉膛内，或外置换热器内，布置有再热器，由汽机来的再热蒸汽经再热器加热后再引回汽机。

在再热器进口管道上布置有事故喷水减温器，用于紧急状况下控制再热器进口气温。

一般采用喷水减温或烟气挡板的方式对再热蒸汽温度进行调节，如果再热器布置在外置换热器内，再热蒸汽温度也可依靠外置换热器来调节，通过调整进入外置换热器的灰流量，改变再热器的吸热量，以达到调温目的。

冷渣器所用冷却水来自回热西戎或锅炉给水系统。

锅炉汽水系统识图记要1、锅炉汽水系统工艺流程：高加来给水————→省煤器————→水冷壁入口机箱————→螺旋水冷壁————→锅炉疏水联箱————→炉顶混合联箱（炉顶混合联箱疏水）————→顶棚过热器（顶棚出口联箱疏水）————→悬挂管（后包墙出口联箱疏水）————→（低温过热器入口疏水）低温过热器————→（屏式过热器入口疏水）屏式过热器————→（高温过热器入口疏水）高温过热器————→汽轮机高压缸————→低温再热器————→高温再热器————→汽轮机中压缸————→（循环）2、主要设备与作用（1）、省煤器：利用锅炉尾部烟气的热量来加热给水的设备，起作用是降低排水温度，提高热效率，节约燃料。

提高给水温度，减小因温差而引发的的锅筒壁的热应力，延长锅筒的利用寿命。

（2）、水冷壁入口集箱：它是锅炉的主要受热部份，它由数排钢管组成，散布于锅炉炉膛的周围。

它的内部为流动的水或蒸汽，外界接受锅炉炉膛的火焰的热量。

（3）、螺旋水冷壁：是水冷壁的一种，这样的设计会更好增进热互换。

（4）、锅炉输水联箱：在锅炉中，把许多作用一致、平行排列的管子连在一路的筒形压力容器称为联箱或集箱。

它在系统中主要起聚集、混合、再分派工质的作用。

锅炉的水冷壁、省煤器、过热器、再热器等受热面，要用大量的联箱。

联箱多大数是用较大直径的、与受热面材质一样的无缝钢管制成。

通过一些管子把工质引进联箱，即起聚集工质的作用；工质在联箱内彼此混合，起到质的和温度的均匀作用，消除或减小前段受热茅厕形成的热误差；由联箱通过管子把工质引出去，起到再分派工质的作用。

（5）、低温过热器：低温过热器位于水平烟道，将必然压力下的饱和水蒸气加热成相应压力下的过热水蒸气的受热面。

过热器的作用就是将饱和蒸汽加热成过热蒸汽，降低排烟损失，提高锅炉热效率。

（6）、屏式过热器：起到降低炉膛出口的烟气温度及凝渣的作用，避免后面的受热面结渣。

同时，也是现代大型锅炉过热器受热面的主要组成部份。

火电锅炉汽水系统流程详解下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!火电锅炉汽水系统流程详解。

1. 给水预处理。

原水经取水泵提升至原水池。

锅炉汽水流程锅炉汽水流程是指锅炉在工作过程中产生蒸汽的过程。

锅炉是利用燃料燃烧产生高温烟气，通过烟气与水进行热交换，使水蒸发成蒸汽的设备。

锅炉汽水流程主要分为进水系统、蒸汽发生系统、蒸汽分离系统和排泄系统四个部分。

首先，进水系统负责给锅炉提供所需的水。

给水泵将水从水源或水箱中抽出，经过自来水过滤器去除杂质后，进入锅炉。

进水阀控制进水量，确保给锅炉提供足够的水量。

接下来是蒸汽发生系统。

锅炉内有许多加热管，通过燃烧燃料使烟气通过加热管，加热管与水管是分开的，相互之间没有接触。

燃料燃烧后产生的高温烟气从锅炉炉膛经过排烟管排出，烟气通过加热管时，热量被加热管内的水吸收，水开始蒸发并转化成蒸汽。

蒸汽发生后，沿着蒸汽管道输送到锅炉分离器。

在分离器中，蒸汽与水进行分离。

因为蒸汽比水轻，所以蒸汽会上升到分离器的顶部，然后通过蒸汽出口排出。

而剩余的水则由分离器的底部经过水收集器收集回锅炉中进行再次蒸发。

最后是排泄系统。

在锅炉工作过程中，会产生一些不纯净的物质，如尤其是钙镁离子等水垢等。

这些不纯净的物质会影响锅炉的工作效率和使用寿命。

为了解决这个问题，锅炉通常会安装排泄装置。

排泄装置通过排泄泵将其中的杂质排出，保持锅炉内的水质较洁净。

总结起来，锅炉汽水流程是一个不断循环的过程。

进水系统给锅炉提供水，燃料燃烧产生高温烟气，通过加热管和水管进行热交换，使水蒸发成为蒸汽。

蒸汽经过分离器进行分离，再通过蒸汽管道输送出去。

剩余的水回流到锅炉中进行再次蒸发。

同时，锅炉还需要排泄系统来清除不纯净物质，保持水质纯净。

这个流程不断循环，确保锅炉持续产生蒸汽，满足工业和生活中对能源的需求。

锅炉汽水系统流程锅炉汽水系统是指在锅炉运行过程中，通过循环往复的过程将水转化为蒸汽，再将蒸汽输送到需要的地方进行能量转换的系统。

该系统的流程包括给水、蒸发、过热和凝结等环节。

下面将详细介绍锅炉汽水系统的流程。

一、给水系统给水系统是指将水从外部引入锅炉内的过程。

首先，水经过初次过滤和预热后，进入给水泵。

给水泵将水加压并输送到锅炉中。

在锅炉内，给水经过再次过滤和除氧处理，以保证水质符合要求。

然后，给水进入锅炉的上部，通过给水管道均匀分布到锅炉的各个管束中。

二、蒸发系统蒸发是指将锅炉内的水加热至沸点并转化为蒸汽的过程。

在蒸发系统中，经过预热后的水进入锅炉的上部，在锅炉内形成水膜。

燃料燃烧产生的热量会使水膜中的水升温并转化为蒸汽。

蒸汽随着温度的升高，逐渐上升到锅炉的上部。

同时，水中未转化为蒸汽的热量也会被吸收，以保证水的温度和压力稳定。

三、过热系统过热是指将蒸汽的温度提高至设计要求的过程。

在过热系统中，蒸汽经过蒸汽管道进入过热器。

过热器内设置有众多的管束，通过与燃烧产生的高温烟气进行热交换，使蒸汽的温度升高。

经过过热器处理后的蒸汽再次进入锅炉的上部，继续向下传热。

四、凝结系统凝结是指将蒸汽冷却并转化为水的过程。

在凝结系统中，蒸汽经过过热器后，进入凝结器。

凝结器内设置有众多的管束，通过与冷却介质进行热交换，使蒸汽的温度降低，并逐渐转化为水。

转化为水的蒸汽与锅炉内的水混合，并通过凝结器下部的水管道排出系统。

通过以上的给水、蒸发、过热和凝结等环节，锅炉汽水系统完成了水到蒸汽再到水的转化。

这一过程中，系统不断循环运行，以满足工业生产或供暖等需求。

同时，为了保证系统的安全可靠，还需要配备相应的安全阀、水位计和流量计等仪器设备，以及自动控制系统，对系统进行监测和控制。

总结起来，锅炉汽水系统的流程可以概括为给水、蒸发、过热和凝结四个环节。

每个环节都有其特定的功能和操作要求，通过这些环节的协同作用，完成了水到蒸汽再到水的转化过程。
