闸阀技术说明

  • 格式：docx
  • 大小：31.59 KB
  • 文档页数：7

闸阀技术说明闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，法兰闸阀只能作全开和全关，不适合作调节和节流。

闸板有两个密封面，最常用的楔式闸板阀的两个密封面形成楔形，楔形角随阀门参数而异，通常为5度。

此类阀门主要是适用于水、蒸汽、油品等非腐蚀性气体和液体的管道。

用金属密封结构，拆装、维修方便，启闭灵活，密封性好。

压力试验：作用原理压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。

大部分闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。

手动闸阀工作原理：转动手轮，通过手轮与阀杆的螺纹进、退，提升或下降与阀杆连接的阀板，达到开启和关闭的作用。

电动闸阀工作原理：通过电动执行机构的转动使阀杆螺纹的进、退，提升或下降与阀杆连接的阀板，达到开启和关闭的作用。

硬密封闸阀性能特点及工作原理：性能特点该产品应用于石油、化工、电力、冶金、制药、城建等行业管道上，用来接通或切断管路中的介质。

工作原理2.1本阀由阀体、阀盖、闸板、阀杆、支架、填料、阀杆螺母、手轮、螺栓、螺母等组成。

2.2操纵手轮，带动阀杆螺母顺时针转动，阀杆带动闸板下行，密封面楔紧密封，为关闭；反之，则为开启。

结构特点我厂该系列产品采用明杆钢性闸板设计结构。

具有密封可靠，流体阻力小，运行平稳，体形比较简单，阀门高度小，维修方便，锻造工艺性较好，流向不受限制等优点。

阀门堆焊13Cr或STL，具有密封性能好，抗擦伤、耐磨损，阀门使用寿命长等特点。

填料密封采用上下各一圈柔性石墨编织成形填料，中间为柔性石墨成形填料结构，密封效果好不易泄漏。

壳体采用先进的铸造工艺，外观光洁，组织均匀，满足高温高压要求；特殊材料配对，确保密封面高硬度及硬度差；精密研磨，光洁如镜，耐磨耐蚀，有效延长使用寿命；高压水强度，高压气体强度，无损检测等多道检测，全面控制承压件质量；阀杆表面经精密磨削及硬化处理，抗擦伤耐腐蚀，有效地减轻启闭力矩，操作更轻松；采用特殊缓蚀填料结构设计，耐温耐压，无腐蚀，自动润滑，减轻启闭摩擦，避免对阀杆表面的腐蚀，进而免除外漏；双向承压密封设计，满足各类特殊工况的苛刻要求；严格手工配研，确保双侧密封面吻合度100%，实现无气泡级出厂密封检测；Z40系列为弹性单闸板设计，Z41系列为单闸板设计，Z42系列为双闸板设计，闸板自动矫正加工误差，始终保持密封面100% 吻合度，特别便于用户现场维修保养；技术参数：公称压力：PN 1.6~32 Mpa公称通径：DN 25 mm~1200mm碳钢适用温度：≤425℃，不锈钢适用温度：≤200℃，铬钼钒钢适用温度：≤550℃连接方式：法兰连接、对焊、承插焊驱动方式：手轮驱动、电动执行机构驱动、气动适用介质：水、蒸汽、油品等运行特性：我厂该系列阀门启闭扭矩小，密封性好，阀门启闭迅速。

我厂该系列阀门能满足用户自然条件、使用工况要求。

制造质量我厂该系列阀门质量好，外形美观，出厂试验按GB/T13927《通用阀门压力试验》规定严格执行，泄漏量低于国家标准要求，保压时间高于标准要求2~3倍，达到国家优级产品水平。

采用标准：API 600 《石油和天燃气用螺栓连接阀盖钢制闸阀》API 602 《公称尺寸小于和等于DN100的钢制闸阀_截止阀和止回阀》API 6D 《管线阀门规范》API 6FA 《阀门耐火试验规范》ASME B16.5 《管线法兰和法兰管件》API 598 《阀门检查和试验》ASTM 《美国材料试验协会标准》ANSI B16.10 《阀门的结构长度标准》JB/T 6903 《阀门锻钢件超声波检查方法》JB/T 6440 《阀门受压铸钢件射线照相检查》ABSI/FCI 70-2 《低压空气试验》MSS SP-61 《阀门泄漏等级标准》MSS-SP-25 《铭牌和印记》GB/T12234 《通用阀门法兰和对焊连接钢制闸阀》GB/T12221 《法兰连接金属阀门结构长度》GB/T12229 《通用阀门碳素钢铸件技术条件》GB/T13927 《通用阀门压力试验》GB/T12225 《铜合金铸件技术条件》GB/T3077 《合金钢件技术条件》GB/T1220 《不锈钢棒》GB/T9113 《整体铸钢管法兰》JB/T 79 《钢制管法兰》GB/T5300 《通用阀门材料》GB/T12220 《通用阀门标志》ZBJ98015 《承压铸钢件技术条件》JB/T7748 《阀门清洁度和测定方法》JB/T7927 《阀门铸钢件外观质量要求》GB/T12252 《通用阀门供货要求》GB/T228 《金属拉伸试验》GB/T230 《金属洛氏硬度的试验方法》GB/T232 《金属弯曲试验》维修与维护我厂该系列阀门维修与维护方便，通过支架开窗，用扳手松开填料压盖螺母，既可现场更换与添加填料，不用拆缷阀杆、支架，省时省力。

软密封闸阀弹性座封闸阀技术性能、设计方案、制造工艺、使用维护等描述：性能特点及工作原理：性能特点该产品应用于石油、化工、电力、冶金、制药、城建等行业管道上，用来接通或切断管路中的介质。

工作原理2.1本阀由阀体、阀盖、闸板、阀杆、支架、填料、阀杆螺母、手轮等组成。

2.2手轮旋转，带动阀杆螺母顺时针转动，阀杆带动闸板下行，密封面楔紧密封，为关闭；反之，则为开启。

结构特点(1)我厂该系列产品采用暗杆设计结构，阀杆只旋转，不升降。

具有流体阻力小，运行平稳，使用安全可靠，体形比较简单，阀门高度小，维修方便，铸造工艺性较好，流向不受限制等优点。

(2)采用平底式阀座结构，不易造成杂物淤积，使流体通畅无阻。

(3)阀门采用高品质的橡胶进行整体内外包胶，而且橡胶与阀门接着牢靠，不易脱落。

(4)由于阀杆采用三“O”型环密封圈密封设计，可减少开关时的磨擦阻力，大幅减少漏水现象可不停水施工更换密封圈。

(5)阀体采用粉体环氧树脂涂装，可防止阀体的腐蚀及生锈。

(6)阀体内部以无毒性环氧树脂涂装，闸板的内外表面均以橡胶完全包覆而不至于出现锈水或腐蚀现象，可供生饮。

(7)阀体采用精密铸造，精确的几何尺寸使得阀体内部无需任何精加工即保证阀门的密封性。

技术参数：公称压力：PN 1.0 Mpa 、1.6Mpa公称通径：DN 50 mm～500mm使用温度：≤80℃连接方式：法兰连接适用介质：水、空气等运行特性：我厂该系列阀门启闭扭矩小，密封性好，阀门启闭迅速。

我厂该系列阀门能满足用户自然条件、使用工况要求。

制造质量我厂该系列阀门质量好，外形美观，出厂试验按GB/T13927《通用阀门压力试验》规定严格执行，泄漏量为0泄漏，保压时间高于标准要求2~3倍，达到优级产品水平。

采用标准：GB/T12234 《通用阀门法兰和对焊连接钢制闸阀》GB/T12221 《法兰连接金属阀门结构长度》GB/T12229 《通用阀门碳素钢铸件技术条件》GB/T1220 《不锈钢棒》GB/T17241 《铁制管法兰》GB/T13927 《通用阀门压力试验》GB/T5300 《通用阀门材料》GB/T12220 《通用阀门标志》JB/T7748 《阀门清洁度和测定方法》GB/T12231 《阀门铸钢件外观质量要求》GB/T12252 《通用阀门供货要求》GB/T228 《金属拉伸试验》GB/T230 《金属洛氏硬度的试验方法》GB/T232 《金属弯曲试验》维修与维护我厂该系列阀门维修与维护方便，通过支架开窗，用扳手松开填料压盖螺母，既可现场更换与添加填料，不用拆缷阀杆、支架，省时省力。

楔式闸阀无故障运行时间：5年设备型号：Z45T-16 主体寿命：30年技术性能、设计方案、制造工艺、使用维护等描述：一、性能特点及工作原理：1．性能特点该产品应用于石油、化工、电力、冶金、制药、城建等行业管道上，用来接通或切断管路中的介质。

2．工作原理2.1本阀由阀体、阀盖、闸板、阀杆、支架、填料、阀杆螺母、手轮、螺栓、螺母等组成。

2.2操纵手轮，带动阀杆螺母顺时针转动，阀杆带动闸板下行，密封面楔紧密封，为关闭；反之，则为开启。

3．结构特点我厂该系列产品采用暗杆结构形式，阀杆只旋转不升降。

具有密封可靠，流体阻力小，运行平稳，体形比较简单，阀门高度小，维修方便，铸造工艺性较好，流向不受限制等优点。

阀门密封面堆焊铜合金，具有密封性能好，抗擦伤、耐磨损，阀门使用寿命长等特点。

填料密封采用上下各一圈柔性石墨编织成形填料，中间为柔性石墨成形填料结构，密封效果好不易泄漏。

壳体采用铸造工艺选项，外观光洁，组织均匀，满足高温高压要求；特殊材料配对，确保密封面高硬度及硬度差；精密研磨，光洁如镜，耐磨耐蚀，有效延长使用寿命；高压水强度，高压气体强度，无损检测等多道检测，全面控制承压件质量；阀杆表面经精密磨削及硬化处理，抗擦伤耐腐蚀，有效地减轻启闭力矩，操作更轻松；采用特殊缓蚀填料结构设计，耐温耐压，无腐蚀，自动润滑，减轻启闭摩擦，避免对阀杆表面的腐蚀，进而免除外漏；双向承压密封设计，满足各类特殊工况的苛刻要求；严格手工配研，确保双侧密封面吻合度 100% 以上，实现无气泡级出厂密封检测；二、技术参数：公称压力：PN 1.6 Mpa公称通径：DN 32~350 mm适用温度：≤200℃连接方式：法兰连接适用介质：适用于水、蒸汽、油品等；三、运行特性：我厂该系列阀门启闭扭矩小，密封性好，阀门启闭迅速。

我厂该系列阀门能满足用户自然条件、使用工况要求。

四、制造质量我厂该系列阀门质量好，外形美观，出厂试验按GB/T13927《通用阀门压力试验》规定严格执行，泄漏量低于国家标准要求，保压时间高于标准要求2~3倍，达到国家优级产品水平。

五、采用标准：GB/T12234 《通用阀门法兰和对焊连接钢制闸阀》GB/T12221 《法兰连接阀门的结构长度》GB/T12226 《通用阀门灰铸铁件技术条件》GB/T13927 《通用阀门压力试验》GB/T12225 《铜合金铸件技术条件》GB/T17241 《铁制管法兰》GB/T3077 《合金钢件技术条件》GB/T1220 《不锈钢棒》GB/T5300 《通用阀门材料》GB/T12220 《通用阀门标志》ZBJ98015 《承压铸钢件技术条件》JB/T7748 《阀门清洁度和测定方法》JB/T7927 《阀门铸钢件外观质量要求》GB/T12252 《通用阀门供货要求》GB/T228 《金属拉伸试验》GB/T230 《金属洛氏硬度的试验方法》GB/T232 《金属弯曲试验》六、维修与维护我厂该系列阀门维修与维护方便，通过支架开窗，用扳手松开填料压盖螺母，既可现场更换与添加填料，不用拆缷阀杆、支架，省时省力。

衬胶暗杆闸阀无故障运行时间：5年设备型号： Z45J-10C 主体寿命：30年技术性能、设计方案、制造工艺、使用维护等描述：七、性能特点及工作原理：1．性能特点该产品应用于石油、化工、电力、冶金、制药、城建等行业管道上，用来接通或切断管路中的介质。

合集下载

DBB阀门 技术说明书

DBB阀门 技术说明书

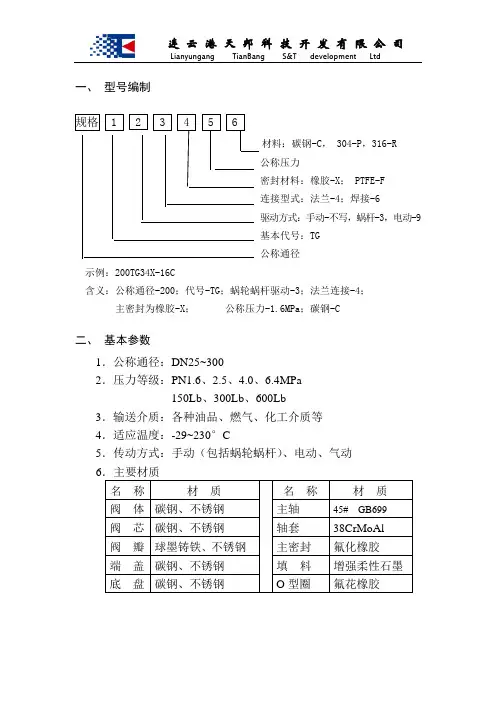

一、型号编制材料：碳钢-C， 304-P，316-R-X； PTFE-F-4；焊接-6-不写，蜗杆-3，电动-9TG示例：200TG34X-16C含义：公称通径-200；代号-TG；蜗轮蜗杆驱动-3；法兰连接-4；主密封为橡胶-X；公称压力-1.6MPa；碳钢-C二、基本参数1．公称通径：DN25~3002．压力等级：PN1.6、2.5、4.0、6.4MPa150Lb、300Lb、600Lb3．输送介质：各种油品、燃气、化工介质等4．适应温度：-29~230°C5．传动方式：手动（包括蜗轮蜗杆）、电动、气动6三、执行的主要标准和规范双密封旋塞阀的生产和检验执行企业标准《钢制双密封导轨阀》(Q/320700JZ01-1999) ，该标准依据或参考以下标准制定：GB/T12220-1989通用阀门标志GB/T12221-1989法兰连接金属阀门结构长度GB/T12224-1989 钢制阀门一般要求GB/T12228-1989 通用阀门碳素钢锻件技术条件GB/T12229-1989 通用阀门碳素钢铸件技术条件GB/T12229-1989 通用阀门奥氏体钢铸件技术条件GB/T9113-1988整体钢制管法兰GB/T13927-1992 通用阀门压力实验JB/T5300-1991 通用阀门材料JB/T6439-1992 铸件磁粉探伤JB/T6902-1993 铸件渗透探伤JB/T7927-1999 阀门铸钢件外观质量要求API 6D 管线阀门API 598 阀门检查和试验四、双密封旋塞阀的结构和性能特点双密封旋塞阀以具有良好的密封性；密封件旋转无摩擦，使用寿命长(经合肥通用机械研究所检测寿命为28000次)；可实现在线维修及保养等特点和具有许多独到的功能而闻名。
