楔式闸阀Z40/1H--10~25C产品使用说明书良精集团有限公司·本说明书适用于公称通径不同而又没有特殊需要的同类产品··使用前请认真阅读说明书·楔式闸阀使用说明书本阀门使用在水、蒸汽、石油、化工等的管道上，用来接通或者截断管路中介质。

一、技术参数设计及制造: GB/T 12234结构长度: GB/T 12221法兰连接尺寸: GB/T 9113 JB/T 79 HG20592压力—温度等级: GB/T12224试验和检验标准: GB/T 13927 JB/T9092主要性能规范二.结构和材料1. 结构本阀门为明杆楔式闸阀，可采用法兰连接、对焊连接、内螺纹连接和外螺纹连接等方式，具有结构长度合理，介质阻流小等特点。

阀杆下端与闸板T型槽连接。

上端和阀杆螺母旋合，顺时针方向旋转手轮时阀杆下降使闸板与阀底座密封密合，截断管路中介质，即为关闭。

手轮逆时针方向旋转时，闸板上升，接通管路中介质，即为开启。

阀体上设有导向机构，可防止闸板在开启和关闭时旋转，从而保证密封面相应对准，并使使闸板在未到达关闭位置之前不与密封面摩擦，从而减少密封面的磨损。

通过旋转阀杆螺母带动阀杆升降（不旋转）来实现闸板启闭的闸阀。

这种结构闸阀对阀杆润滑有利，闸板开度清楚，阀杆螺纹与阀杆螺母不与介质接触，不受介质温度和腐蚀性的影响。

（本结构图为楔式闸阀一般结构形状图，具体结构与形状以实物为准。

）三﹑运输和贮藏1、阀门在运输过程中应轻起轻放，严禁如剧烈碰撞﹑倒置﹑挤压等野蛮装卸和运输的现象。

2、阀门严禁露天存放和堆叠﹑倒置等，应存放在通风干燥的室内。

阀门存放时间较长时，应定期进行对阀门的传动部位涂防锈油和润滑油，保持阀门清洁﹑干燥和润滑，保养完毕应及时封上两端盖，以防杂物进入。

3、运输和存放时应使阀门处于关闭状态。

四、安装与使用1、产品在出厂前都已经按有关标准的规定进行检验合格，执行装置调试完毕。

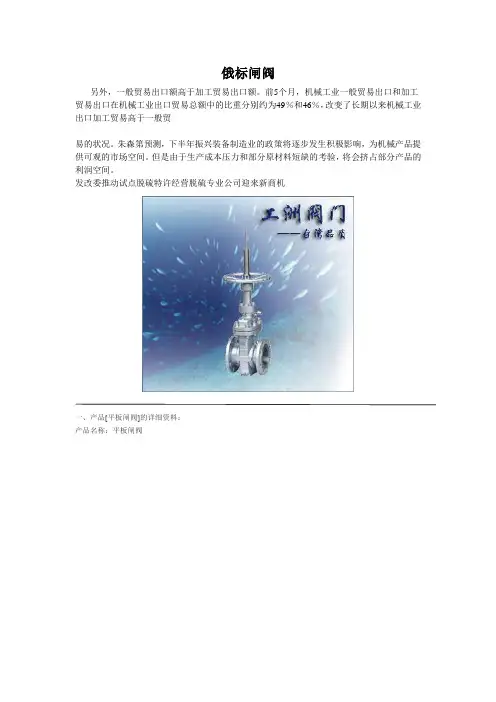

俄标闸阀另外，一般贸易出口额高于加工贸易出口额。

前5个月，机械工业一般贸易出口和加工贸易出口在机械工业出口贸易总额中的比重分别约为49％和46％，改变了长期以来机械工业出口加工贸易高于一般贸易的状况。

朱森第预测，下半年振兴装备制造业的政策将逐步发生积极影响，为机械产品提供可观的市场空间。

但是由于生产成本压力和部分原材料短缺的考验，将会挤占部分产品的利润空间。

发改委推动试点脱硫特许经营脱硫专业公司迎来新商机一、产品[平板闸阀]的详细资料：产品名称：平板闸阀二、执行标准：设计规范结构长度连接法兰试验与检验压力-温度产品标识JB/T5298 JB/T5298 JB/79 JB/T5298 GB9131 GB/T12220 API6D API6D ANSI-16.5 API6D ANSI B16.34 MSS SP-25 三、产口性能规范：设计等级常温下试验压力（MPa）适用温度℃适用介质壳体左密封左密封低压密封“G”型“D”型普通型“抗硫”型“基本”型公称压力PN （MPa ）1.6 2.4 1.76 1.76 0.6-29～50-45～21-2～121H2S和CO2总含量大于500mg/m2的介质石油天然气、水等2.5 3.75 2.75 2.75 0.64.0 6.0 4.4 4.4 0.66.4 9.67.04 7.04 0.6磅级Lb 150 3.0 2.2 2.2 0.6 300 7.7 5.6 5.6 0.6四、主要零部件材料：阀门/阀盖WCB WC6 A352-LCB A351-CF8M 闸板2Cr13+ENP 20CrMoV+STL ANSO410+ENP ANSI316+ENP阀杆2Cr13 2Cr13 A182-A6a A182-A316S阀座25+PTFE 20CrMoV+STL A105+PTFE A182-F316+PTFE 填料NBR/FPM 柔性石墨/Flexible Graphite 聚四氟乙烯/PTFE+FPM 垫片-螺栓35 35CrMo A193-B7MA193-B8适用介质水、油口、蒸汽蒸汽、油品丙烷、乙烯硝酸类五、工洲牌平板闸阀主要外形和连接尺寸PN1.6MPa-2.5MPa：1.6MPa DN L D D1 D2 Do f b H H1 n-Φd凸面法法RF (K)Z43WF-16C (K)Z543WF-16C (K)Z643WF-16C (K)Z943WF-16C50 178 160 125 100 250 3 16 584 80 4-Φ18 65 190 180 145 120 250 3 18 634 95 4-Φ18 80 203 195 160 135 250 3 20 688 100 8-Φ18 100 229 215 181 155 300 3 20 863 114 8-Φ18 125 254 245 210 185 350 3 22 940 132 8-Φ18 150 267 280 240 210 350 3 24 1030 150 8-Φ23 200 292 335 295 265 350 3 26 1277 168 12-Φ23 250 330 405 355 320 400 3 30 1491 203 12-Φ25 300 356 460 410 375 450 4 30 1701 237 12-Φ25 350 381 520 470 435 500 4 34 1875 265 16-Φ30 400 406 580 525 485 305 4 36 2180 300 16-Φ30 450 432 640 585 545 305 4 40 2440 325 20-Φ34 500 457 705 650 608 305 4 44 2860 360 20-Φ41 600 508 840 770 718 305 5 48 3450 425 20-Φ41 700 610 910 840 788 305 5 50 3960 460 24-Φ41 800 660 1020 950 898 305 5 52 4550 512 24-Φ41 900 711 1120 1050 998 250 5 54 5250 565 28-Φ48 1000 811 1250 1170 1110 250 5 56 5870 630 28-Φ182.5MPa 50 178 160 125 100 250 3 20 584 80 4-Φ18凸面法法RF (K)Z43WF-25 (K)Z543WF-25 (K)Z643WF-265 190 180 145 120 300 3 22 634 95 8-Φ18 80 203 195 160 135 350 3 22 388 100 8-Φ18 100 229 230 190 160 350 3 24 863 114 8-Φ23 125 254 270 220 188 350 3 28 940 132 8-Φ25 150 267 300 250 218 400 3 30 1030 150 8-Φ25 200 292 360 310 278 450 3 34 1277 168 12-Φ255 (K)Z943WF-25 250 330 425 370 332 500 3 36 1491 203 12-Φ30 300 356 485 430 390 305 4 40 1701 237 16-Φ30 350 381 550 490 448 305 4 44 1875 265 16-Φ34 400 406 610 550 505 305 4 48 2180 300 16-Φ34 450 432 660 600 555 305 4 50 2440 325 20-Φ34 500 457 730 660 610 305 4 52 2860 360 20-Φ41 600 508 840 770 718 305 5 56 3450 425 20-Φ41 700 610 955 875 815 305 5 60 3960 460 24-Φ48 800 660 1070 990 930 305 5 64 4550 512 24-Φ48 900 711 1180 1090 1025 - 5 66 5250 595 28-Φ54 1000 811 1305 1210 1140 - 5 68 5870 660 28-Φ48六、无导流孔平板闸阀PN4.0MPa-10.0MPa：4.0MPaDN L D D1 D2 Y Do f f2 b H H1 n-Φd凹凸法法MFM (K)Z43 WF-40 (K)Z54 3WF-40 (K)Z64 3WF-40 (K)Z94 3WF-40 50 250 160 125 100 88 250 3 4 20 584 80 4-Φ18 65 280 180 145 120 110 250 3 4 22 634 95 8-Φ18 80 310 195 160 135 121 250 3 4 22 679 102 8-Φ18 100 350 230 190 160 150 300 3 4.5 24 863 115 8-Φ23 125 400 270 220 188 176 350 3 4.5 28 940 133 8-Φ25150 450 300 250 218 204 350 3 4.5 30104152 8-Φ25 200 550 375 320 282 260 350 3 4.5 381282188 12-Φ30 250 650 445 385 345 313 400 3 4.5 421495223 12-Φ34 300 750 415 450 408 364 450 4 4.5 461701250 16-Φ34 350 850 470 510 465 422 500 4 5 52188280 16-Φ34 400 950 655 585 535 474 305 4 5 58220310 20-Φ41 450 1050 680 610 560 524 305 4 5 60248335 20-Φ41 500 1150 755 670 612 576 305 4 5 62289380 20-Φ48 600 1350 890 795 730 678 305 5 6 62248450 20-Φ54 700 1450 995 900 835 768 305 5 6 683985500 24-Φ54 800 16501135103960 876 305 5 6 76475570 24-Φ586.4MPa50 250 175 135 105 88 250 3 4 26 584 90 4-Φ23凹凸法65 280 200 160 130 110 250 3 4 28 634 105 8-Φ23法MFM (K)Z43 WF-64 (K)Z54 3WF-64 (K)Z64 3WF-64 (K)Z94 3WF-64 80 310 210 170 140 121 250 3 4 30 679 110 8-Φ23 100 350 250 200 168 150 300 3 4.5 32 763 130 8-Φ25 125 400 295 202 176 350 3 4.5 36 970 150 8-Φ30-150 450 340 280 240 204 350 3 4.5 381038175 8-Φ34 200 500 405 345 300 260 350 3 4.5 441282210 12-Φ34 250 650 470 400 352 313 400 3 4.5 481495240 12-Φ41 300 750 530 460 412 364 450 4 4.5 541965270 16-Φ41 350 850 595 525 475 422 500 4 5 602185300 16-Φ41 400 950 670 585 525 474 305 4 5 662573335 16-Φ48 450 1050 715 630 570 524 305 4 5 68280360 20-Φ48 500 1150 800 705 640 576 305 4 5 70328405 20-Φ54600 1350 930 820 750 678 305 5 6 76 380 470 20-Φ5810.0MPa50 250 195 145 112 88 250 3 4 28 590 100 4-Φ25凹凸法法MFM (K)Z43 WF-100 (K)Z54 3WF-1 00 (K)Z64 3WF-1 00 (K)Z94 3WF-1 00 65 280 220 170 138 110 250 3 4 32 640 115 8-Φ25 80 310 230 180 148 121 250 3 4 34 680 120 8-Φ25 100 350 265 210 172 150 300 3 4.5 38 870 135 8-Φ30 125 400 310 250 210 176 350 3 4.5 42 980 155 8-Φ34150 450 350 290 250 204 350 3 4.5 46110180 12-Φ34 200 550 430 360 312 260 350 3 4.5 4541315220 12-Φ41 250 650 500 430 382 313 400 3 4.5 601605255 12-Φ41 300 75 585 500 442 364 450 4 4.5 701925295 16-Φ48 350 850 665 560 408 422 500 4 5 76228335 16-Φ54 400 950 715 620 558 474 305 4 5 80258360 16-Φ54七、有导流孔平板闸阀PN1.6MPa-10.0MPa：一、产品[不锈钢闸阀]的详细资料：产品名称：不锈钢闸阀产品特点：不锈钢闸阀价格,不锈钢闸阀厂家,不锈钢闸阀报价二、应用规范：公称压力：2.5MPa适用温度范围：-20~232℃~350℃适用介质：水、油、气及某些腐蚀性液体（W.O.G）螺纹类型：G?NPT.BSPT.BSP.DIN259/2999三、主要零件材料：序号NO. 零件名称材质1 阀体不锈钢CF8M/CF82 闸板不锈钢CF8M/CF83 阀杆不锈钢SS316/3044 阀盖不锈钢CF8M/CF85 填料聚四氟乙烯6 止推垫片不锈钢SS3047 阀杆架不锈钢SS316/SS3048 填料聚四氟乙烯PTFE9 螺母不锈钢SS30410 填料压盖螺母不锈钢SS316/SS30411 手轮铝合金12 铭牌铝13 手轮垫片不锈钢SS30414 手轮螺母不锈钢SS304四、不锈钢不锈钢闸阀主要连接尺寸及重量：SIZE 1/2″3/4″1″11/4″11/2″2″A 15 20 25 32 38 50H 90 97 108 120 146 163L 55 60 65 75 85 95D 70 70 80 80 90 100一、产品[弹性座封闸阀]的详细资料：产品名称：弹性座封闸阀产品特点：我厂引进欧州高科技阀门技术所生产的弹性座封闸阀，得用闸板整体包胶产生弹性变形的补偿作用达到良好的密封效果，克服了一般闸阀密封不良、漏水和生锈的现象，可广泛用于自来水、污水、建筑、石油、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。

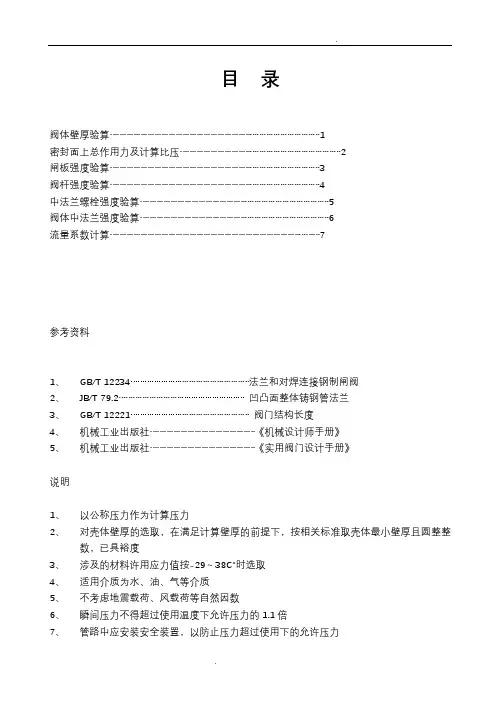

目录阀体壁厚验算 (1)密封面上总作用力及计算比压 (2)闸板强度验算 (3)阀杆强度验算 (4)中法兰螺栓强度验算 (5)阀体中法兰强度验算 (6)流量系数计算 (7)参考资料1、GB/T 12234……………………………………………法兰和对焊连接钢制闸阀2、JB/T 79.2………………………………………………凹凸面整体铸钢管法兰3、GB/T 12221……………………………………………阀门结构长度4、机械工业出版社………………………………………《机械设计师手册》5、机械工业出版社………………………………………《实用阀门设计手册》说明1、以公称压力作为计算压力2、对壳体壁厚的选取，在满足计算壁厚的前提下，按相关标准取壳体最小壁厚且圆整整数，已具裕度3、涉及的材料许用应力值按-29～38℃时选取4、适用介质为水、油、气等介质5、不考虑地震载荷、风载荷等自然因数6、瞬间压力不得超过使用温度下允许压力的1.1倍7、管路中应安装安全装置，以防止压力超过使用下的允许压力-1-6 密封面上密封力 Q MF πq MF (D MN +b M ) b M92692.8 N 7 密封面必需比压 q MF 《实用阀门设计手册》10 MPa 8 密封面计算比压 qQ MZ ／π(D MN +b M ) b M68.3 MPa 9 密封面许用比压〔q 〕 《实用阀门设计手册》150 MPa结论： 〔q 〕≥q ≥q MF 合格型 号DN350 Z40H-64简图零件名称 闸 板 材料牌号 WCB 计算内容 闸板强度验算根 据 《阀门设计计算手册》 序号 计算数据名称符号公 式数 值 单位1 中心处弯曲应力 σW KPD MP 24(S B -C)2115.4 MPa 2 计算压力 P 设计给定 6.4 MPa 3 密封面平均直径 D MP D MN +b M 328 mm 4密封面内径D MN设计给定298mm5 密封面宽度b M设计给定30 mm6 闸板厚度S B设计给定46 mm7 附加厚度 C 设计给定 2 mm8 系数K 设计给定(按自由周边) 1.249 许用弯曲应力〔σW〕《实用阀门设计手册》120 MPa结论：〔σW〕≥σW合格型号DN350 Z40H-64 简零件名称阀杆材料牌号2Cr13计算内容阀杆强度验算根据《阀门设计计算手册》序号计算数据名称符号公式数值单位1 关闭时阀杆总轴向力Q FZ′K(Q MJ+Q MF) +Q P+Q T68540.637 N2 开启时阀杆总轴向力Q FZ″K(Q MJ+Q MF) -Q P+Q T41370.845 N3 阀杆最大轴向力Q FZ=Q FZ′68540.637 N4 摩擦系数K 设计给定0.055 密封面处介质作用力Q MJπP (D MN+b M)2／4 540502.0N6 密封面上密封力Q MFπq MF(D MN+b M) b M92692.8N7 阀杆径向截面上介质作用力Q PπPd F2／4 13584.896 N-6-。

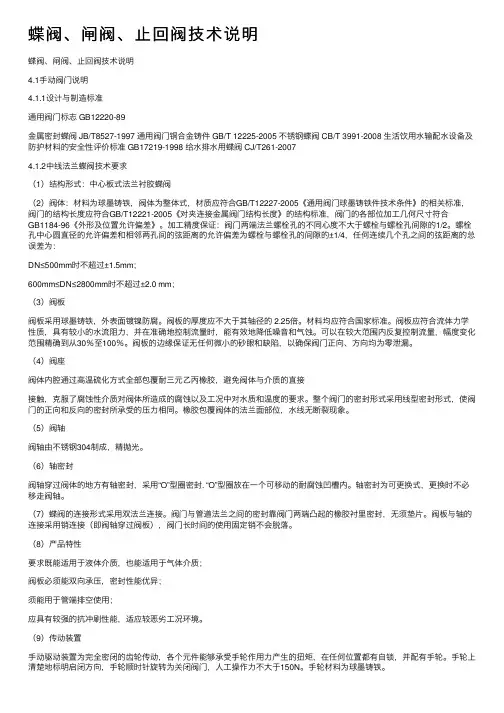

蝶阀、闸阀、⽌回阀技术说明蝶阀、闸阀、⽌回阀技术说明4.1⼿动阀门说明4.1.1设计与制造标准通⽤阀门标志 GB12220-89⾦属密封蝶阀 JB/T8527-1997 通⽤阀门铜合⾦铸件 GB/T 12225-2005 不锈钢蝶阀 CB/T 3991-2008 ⽣活饮⽤⽔输配⽔设备及防护材料的安全性评价标准 GB17219-1998 给⽔排⽔⽤蝶阀 CJ/T261-20074.1.2中线法兰蝶阀技术要求（1）结构形式：中⼼板式法兰衬胶蝶阀（2）阀体：材料为球墨铸铁，阀体为整体式，材质应符合GB/T12227-2005《通⽤阀门球墨铸铁件技术条件》的相关标准，阀门的结构长度应符合GB/T12221-2005《对夹连接⾦属阀门结构长度》的结构标准，阀门的各部位加⼯⼏何尺⼨符合GB1184-96《外形及位置允许偏差》。

加⼯精度保证：阀门两端法兰螺栓孔的不同⼼度不⼤于螺栓与螺栓孔间隙的1/2。

螺栓孔中⼼圆直径的允许偏差和相邻两孔间的弦距离的允许偏差为螺栓与螺栓孔的间隙的±1/4，任何连续⼏个孔之间的弦距离的总误差为：DN≤500mm时不超过±1.5mm；600mm≤DN≤2800mm时不超过±2.0 mm；（3）阀板阀板采⽤球墨铸铁，外表⾯镀镍防腐。

阀板的厚度应不⼤于其轴径的 2.25倍。

材料均应符合国家标准。

阀板应符合流体⼒学性质，具有较⼩的⽔流阻⼒，并在准确地控制流量时，能有效地降低噪⾳和⽓蚀。

可以在较⼤范围内反复控制流量，幅度变化范围精确到从30％⾄100％。

阀板的边缘保证⽆任何微⼩的砂眼和缺陷，以确保阀门正向、⽅向均为零泄漏。

（4）阀座阀体内腔通过⾼温硫化⽅式全部包覆耐三元⼄丙橡胶，避免阀体与介质的直接接触，克服了腐蚀性介质对阀体所造成的腐蚀以及⼯况中对⽔质和温度的要求。

整个阀门的密封形式采⽤线型密封形式，使阀门的正向和反向的密封所承受的压⼒相同。

橡胶包覆阀体的法兰⾯部位，⽔线⽆断裂现象。

XZF65-35楔式闸板阀使用说明书XZF65-35—SM1.主要用途与适用范围本阀主要用于控制设备介质的接通和切断，适用于额定工作压力为35MPa，通径要求为65mm，工作温度为-29℃～+121℃，介质为石油、天然气等酸性和非酸性环境。

2.产品技术规范a.执行标准：API Spec 6A井口装置和采油树规范；b.额定工作压力：35MPa（5000Psi）；c.阀门公称通径：65mm（2 9/16in）；d.额定温度等级：PU（-29℃～+121℃）；e.材料级别：EE；f.产品规范级别：PSL3；g.性能要求级别：PR1。

3.工作原理及结构说明3.1本阀为楔式闸板阀，主要由阀体、阀座、闸板、阀杆、阀盖、阀杆螺母、密封填料等零部件组成（详见附图）。

3.2阀门的阀板、阀座、阀杆、填料垫采用不绣钢制造而成，能满足技术规范所明确的工况要求。

3.3阀门的阀座采用浮动形式，能保证阀座与闸板的有效密封，阀座表面经淬火处理，其表面硬度值为45～50HRC，从而具备了抗冲蚀、耐磨损的特点，可有效保证产品的使用寿命。

3.4阀门密封填料采用聚四氟乙烯材料，能保持常压及高压的正常密封。

3.5逆时针方向旋转手轮，阀门运行打开动作，当阀杆进入上密封时，闸板导流孔与阀座孔完全接通，此时阀门完全打开；顺时针方向旋转手轮，阀门运行关闭动作，当关闭到位后，实现密封副的密封。

4.贮运维护和使用保养要求4.1阀门应置于干燥通风的室内贮存，并妥善封闭进出口，使阀门处于关闭状态。

4.2产品在贮运时，端部连接应涂油防绣，并防杂物污染。

4.3搬运时不得通过手轮来吊装阀门。

4.4本阀在生产中只作截断和接通介质用，在使用过程中，应使阀处于全开或全关两种位置，不允许用作调节流量，否则会影响阀的密封性能和使用寿命。

4.5平底推力球轴承是阀门转动件阀杆螺母的支承件，其运转的灵活性直接影响到阀门启闭力矩的大小，应定期通过轴承座上的油杯，向其注射黄油。

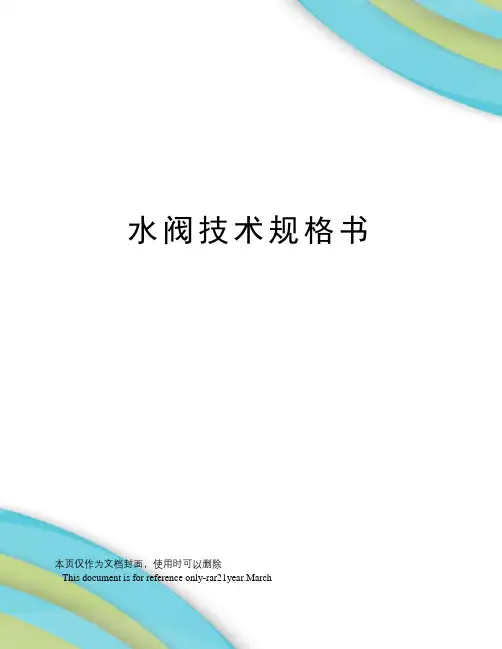

水阀技术规格书本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March水阀技术规格书汇总1、闸阀闸阀主要由阀体、阀瓣、阀轴、阀盖、及传动装置等组成，采用软密封闸阀，结构长度应符合GB12221-89标准中短系列要求。

生产、生活给水管采用法兰连接；消防给水管采用法兰或沟槽式连接。

法兰连接尺寸和密封面的形状、尺寸应符合GB/T17241.6-1998的要求。

根据使用要求，生活给水管道压力为1.0Mpa，消防给水管道压力为1.6Mpa。

消防系统采用明杆软密封闸阀，型号为Z41X-10，给水系统和排水系统采用暗杆软密封闸阀型号为Z45X-10。

材质要求：阀体：炭钢或不锈钢阀盖：炭钢或不锈钢阀轴：不锈钢（316或以上）阀芯：不锈钢（316或以上）密封橡胶：三元乙丙橡胶（EPDM）螺栓及螺帽：不锈钢（316或以上）阀芯联结螺母：青铜防腐涂装要求：除橡胶、铜及不锈钢外，阀体内、外均须涂上环保型无毒环氧树脂粉末涂装，涂料干后不溶解于水，不影响水质，并不因空气温度起变化而发生异状，其内部厚度应在0.3mm以上，外部厚度应在0.15mm以上。

2、蝶阀主要由阀体、阀板、阀座、阀杆及传动操作机构等部件组成。

材质要求：阀体：球墨铸铁，一次性整体铸造，符合《通用阀门灰铸铁件技术条件》GB/T12226-2005的规定。

阀瓣：304型、316型不锈钢。

阀座：三元乙丙橡胶（EPDM）。

阀轴：304型、316型不锈钢。

蝶阀采用单偏心对夹式蜗轮传动，信号蝶阀采用单偏心。

蝶阀的最大工作压力应符合《工业阀门压力试验》GB/T13927-2008及本工程相应管道系统压力的要求。

结构长度应满足《金属阀门结构长度》GB/T12221-2005的规定，法兰和对夹式连接蝶阀应符合《法兰和对夹连接弹性密封蝶阀》GB/T12238-2008规定。

蝶阀的驱动采用手动形式。

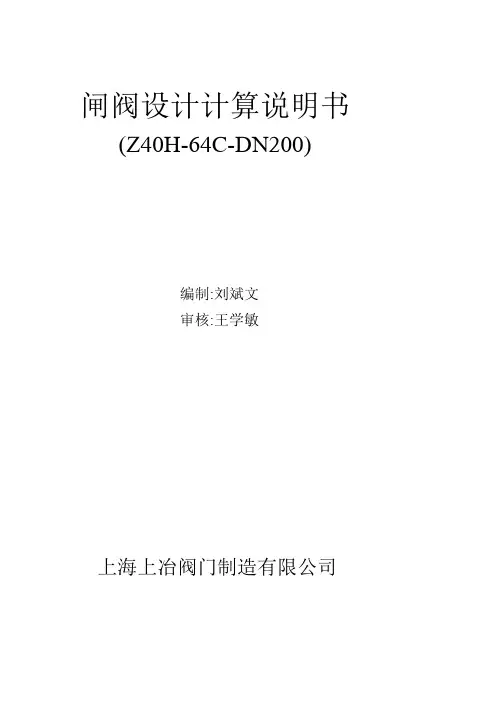

闸阀设计计算说明书(Z40H-64C-DN200)编制:刘斌文审核:王学敏上海上冶阀门制造有限公司目录一、壳体最小壁厚验算 (1)二、阀杆总轴向力计算 (1)三、中法兰螺栓强度校核 (3)四、中法兰厚度验算 (4)五、阀盖强度校核 (4)六、闸板厚度验算 (7)参考文献 (8)一、壳体最小壁厚验算1、设计给定S B =19.2mm （参照GB/T12234-2007选取）2、按第四强度理论计算 S B ’= +C 《实用阀门设计手册》表5-78 式中：S B ’—考虑腐蚀裕量后阀体壁厚(mm)P —设计压力（MPa ），取公称压力PN P= PN=6.4 MPaD N —阀体中腔最大内径(mm) D N =240(设计给定)[бL ]t —425℃材料的许用拉应力（MPa ）查《实用阀门设计手册》表3-3知 [бL ]t = 51MPaC —考虑铸造偏差，工艺性和介质腐蚀等因素 而附加的裕量（mm ）S B ’= +C因S B ’-C=13.9设计说明与计算过程结果S B =19.2mmS B ’=16.9mm2Q ’FZ =10680.4+7254.7+9163.8=27098.9NQ ”FZ =43538.4+7254.7+9163.8=59956.9N三、中法兰螺栓强度校核 1、设计时给定： 螺栓数量n=12螺栓名义直径d B =M272、 螺栓载荷W b （N ）计算W b =F+Fp+Q FZ ’ 式中：F —流体静压总轴向力（N ）F=PA其中 A 通道处的截面积(mm 2) A=45216（设计给定）F=6.4×45216=289382.4N Fp —操作状态下需要的最小垫片压紧力（N ） Fp=PA d m其中 A d 垫片接触面积(mm 2)， A d =12010.5(设计给定)m 为垫片系数, m=3（查《阀门设计手册》表4-17）Fp=6.4×12010.5×3 =224013N设计说明与计算过程结果Q ’FZ =27098.9N Q ”FZ =59956.9NF=289382.4NFp=224013N33四、中法兰厚度验算t e ’=式中：t e ’—计算的法兰厚度（mm ） X —螺栓中心到法兰根部的距离（mm ） X=25(设计给定) [б1 ]—材料径向许用弯曲应力（MPa ） [б1 ]=61MPa(查表3-3) a n —垫片压紧力作用中心长轴半径（mm ） a n=177.5 mm(设计给定) b n —垫片压紧力作用中心短轴半径（mm ） b n=127.5 mm(设计给定)t e ’=221.35540494.32561177.5127.5⨯⨯+=36.9mm设计给定te=45mm设计说明与计算过程结果t e ’=36.9mm t e=45mm44бw Ⅰ=其中 M Ⅰ为弯曲力矩（N ·mm ）M Ⅰ= []其中 Q ’FZ =max(Q ’FZ ,Q ”FZ )=9665.4NL=125mm （设计给定） H=210mm （设计给定）ⅠⅢX 为Ⅲ-Ⅲ截面对X 轴惯性矩(mm 4)ⅠⅢX =30973333 mm 4《阀门设计手册》表4-29计算 ⅠⅡy 为Ⅱ-Ⅱ截面对y 轴惯性矩（mm 4） ⅠⅡy =845786.7 mm 4《阀门设计手册》表4-29计算M Ⅰ=59956.91251121030973333812125845786.7⨯⨯+⨯⨯= 24357.5N ·mmy3设计说明与计算过程结果Q FZ ’L 85бw ⅠN —力矩引起的弯曲应力(MPa)бw ⅠN = 其中M ⅠN 力矩（N ·mm ） M ⅠN=其中 M FJ 为阀杆螺母与阀盖间的摩擦力矩（N ·mm ） 关闭时M FJ ’(N ·mm)计算 M FJ ’=1/2Q FZ ’f j dp 其中 f j 凸肩与阀盖间的摩擦系数,f j =0.3(查表3-34) dp 阀杆螺母凸肩与支架间环形接触面平均直径 dp=60mm(设计给定) M FJ ’=1/2×27098.9×0.3×60=243890.1N ·mm 开启时M FJ ”(N ·mm)计算 M FJ ”=1/2Q FZ ”fjdp=1/2×59956.9×0.3×60设计说明与计算过程结果Q FZ ’’2F Ⅰ59956.9 2×2325M FJ H L86[б]=82MPa(查表)显然 бΣⅠ<[б] 故Ⅰ-Ⅰ截面合格。

暗杆刀闸阀规格参数暗杆刀闸阀是一种常用的工业阀门，广泛应用于石油、化工、电力、冶金等行业。

它具有结构简单、密封性能好、操作灵活等特点，因此备受青睐。

本文将从暗杆刀闸阀的规格参数方面进行介绍。

1. 阀体材质：暗杆刀闸阀的阀体通常采用铸钢材质，如WCB、WC6、WC9等。

这些材质具有良好的耐腐蚀性和高温性能，适用于各种恶劣工况环境。

2. 阀门口径：暗杆刀闸阀的口径范围较广，一般从DN50到DN2000不等。

用户在选购时需根据实际工况和流量要求选择合适的口径大小。

3. 额定压力：暗杆刀闸阀的额定压力一般为PN10、PN16、PN25等，其中PN 表示公称压力。

用户在选购时需根据管道系统的压力等级选择适合的额定压力。

4. 阀门密封性能：暗杆刀闸阀采用弹性座封装置，具有良好的密封性能。

它能够抵御高压力和高温环境下的泄漏问题，确保系统的安全运行。

5. 阀门连接方式：暗杆刀闸阀的连接方式主要有法兰连接和对焊连接两种。

其中法兰连接适用于大口径阀门，对焊连接适用于小口径阀门。

用户在选购时需根据管道系统的要求选择合适的连接方式。

6. 阀门操作方式：暗杆刀闸阀的操作方式主要有手动操作和电动操作两种。

手动操作适用于小口径阀门和常规工况，电动操作适用于大口径阀门和特殊工况。

用户在选购时需根据操作需求选择合适的操作方式。

7. 阀门执行标准：暗杆刀闸阀的执行标准主要有国标、美标、日标等。

用户在选购时需根据所在地区的标准要求选择合适的执行标准。

8. 阀门特殊要求：暗杆刀闸阀在特殊工况下可能需要一些特殊要求，如防火、防腐、防爆等。

用户在选购时需根据实际需求提出相应的特殊要求。

总结：暗杆刀闸阀的规格参数对于用户选购和使用阀门至关重要。

用户在选购时需根据实际工况和要求选择合适的阀门口径、材质、额定压力等参数。

同时，还需考虑阀门的密封性能、连接方式、操作方式、执行标准和特殊要求等因素。

只有选择合适的规格参数，才能确保阀门在工业生产中的正常运行和安全性能。
