闸阀使用说明书

闸阀使用说明书闸阀使用说明书一、产品介绍闸阀是一种常用的流体控制设备，用于截断管道中的流体流动。

它的主要特点是结构简单、操作方便、密封可靠等。

本文档将详细介绍闸阀的结构、使用方法、维护保养等内容，以便用户正确使用该产品。

二、产品结构与部件2.1 闸阀外观介绍闸阀一般由阀体、阀盖、闸板、阀杆、密封装置等部件组成。

外观上通常包括法兰连接口、阀杆手轮、标志标牌等。

2.2 闸阀内部结构闸阀内部主要由阀座、闸板、密封圈等组成。

阀座是阀体内的密封面，闸板可以在阀座上活动，通过旋转阀杆来控制闸板的开合。

三、使用方法3.1 准备工作在使用闸阀之前，需要先进行一些准备工作：1.检查安装位置和连接管道是否符合要求。

2.清理阀门的周围环境，确保无杂物。

3.检查闸阀本身是否有损坏或异物。

4.检查阀门的密封性能，保证闸板与阀座间的密封。

3.2 开启与关闭1.扭动阀杆手轮，使闸板从阀座上完全打开。

2.扭动阀杆手轮反向旋转，使闸板缓慢关闭，直到与阀座完全贴合。

3.3 流体控制通过旋转阀杆手轮，可以控制流体的开启和关闭程度。

顺时针旋转可逐渐打开阀门，逆时针旋转可逐渐关闭阀门，根据需要调整阀门的开度来控制流体流量。

四、维护保养4.1 日常维护1.定期检查闸阀的外观，如有变形、锈蚀等情况应及时处理。

2.检查闸板与阀座的密封性能，如有问题应及时更换密封圈。

3.定期清洁闸阀内部，排除杂物，保持畅通。

4.2 预防故障1.阀门使用过程中应避免过大的冲击力和振动。

2.如遇到闸板无法开启或关闭的情况，应及时检查是否有异物卡住。

五、附件本文档涉及附件：无六、法律名词及注释1.阀体：闸阀的外壳，与连接管道相连。

2.阀盖：覆盖在阀体上，并且与之相连。

3.闸板：通过旋转阀杆来控制开合的部件。

4.阀杆：与闸板相连，通过扭动阀杆手轮控制闸板的开合。

5.密封装置：保证阀门密封性能的部件，如密封圈等。

编号：YD/SM-Z1408-01 产品使用说明书名称：闸阀型号：Z41Y/R规格：NPS2”~12”压力：Class150-300远东阀门集团有限公司闸阀是最常用的截断阀之一，主要用来接通或截断管路中的介质，不适用于调节介质的流量。

它适用的压力、温度及口径范围均很大，尤其适用于中大口径的管道，广泛应用在冶金、电站、炼油厂和石化厂等管路系统。

一、主要特点1、流体阻力小。

2、启闭较省力。

3、介质流动方向不受限制，便于安装。

二、技术规范1、公称压力：Class150-3002、公称通径：NPS2”~12”三、采用标准1、设计标准：API6D/API6002、检验和试验标准：API5983、结构长度：API6D/ASME B16.104、法兰连接尺寸：ASME B16.5四、主要零件材料、适用介质和温度五、保管、安装、使用及维护1、阀门应存放在比较干燥的室内。

2、长期存放的阀门要定期检查两端的盖板是否完好、清除灰尘及污垢，并在阀门加工面涂防锈油，以防锈蚀。

3、安装前首先要核对阀门的标志，以确定该阀门是否符合要求，然后卸掉两端盖板，将阀门清洗干净。

4、开启时，要将阀杆升到最高点，倒密封起主要密封作用，填料起辅助密封作用。

5、关闭时，只要将介质截断即可。

六、可能发生故障及排除方法七、安全操作：1、在开关阀门时，严禁操作人员正面面对着阀杆的轴线方向,以防意外。

2、手轮的直径是按照阀杆的扭矩确定的，所以不得人为地加大扭拒。

3、在系统泄压后，方可松动和调整阀盖与阀体的连接螺栓，以及侧法兰与管路的连接螺栓。

Z41H 闸阀使用说明书Z41H 闸阀为阀板在阀杆的带动下，沿阀座密封面作升降运动而达到启闭的目的。

1、压力级：1.0MPa, 1.6MPa, 2.5 MPa, 4.0MPa,6.4 MPa,10 MPa; 2 、使用温度： -29℃ ---425 ℃3、使用介质：水、蒸汽、油品等非腐蚀性介质。

一、结构特点1、阀体通道为全通径，流体阻力小。

2、介质可从闸阀二侧任意方向流过，不受介质流动方向的限制。

3、全开对密封面受冲蚀性较小，密封性能好。

二、维护保养1、运输途中的维护阀门在运输途中应注意要轻装轻卸，以防止法兰密封面磕碰损坏，应将密封面擦干净后再关闭。

要确保油漆、铭牌和法兰密封面的完好，现场要作好防雨、防尘工作。

2、保管中的维护对入库的阀门，要认真擦拭、清洗阀门在运输过程中的积水和灰尘，对容易生锈的加工面、阀杆、密封面应涂上一层防锈剂或贴上一层防锈纸加以保护。

阀门进出口通道的密封盖要封好，以免赃物进入。

对在运输中损坏、丢失的阀门零件，应及时配齐。

3、阀门安装注意事项3.1、阀门搬运时要小心轻放，更不允许丢掷，以免阀杆扭断及各部件损伤。

3.2、在安装时应清除阀腔内部和管道中尘屑杂物，以避免擦伤阀体与阀板密封面，以致发生渗漏。

3.3、带传动机构的闸阀（如齿轮传动、电动、气动或液动等）均应严格按传动机构使用说明的规定安装，安装位置应保证阀门的使用，维修方便，阀门应直立安装。

3.4、阀门传动机构的安装、使用、贮存、保管应按执行机构使用说明书执行。

3.5、手轮、传动机构均不允许作起吊用，并严禁碰撞。

3.6、手动闸阀应靠旋转手轮使之启闭，不得借助于其他杠杆。

3.7、在操作过程中应保持介质和阀件的清洁，发现任何缺陷和故障，应及时排除。

4、运转中的维护阀门在运转过程中要使阀门处于常年整洁、润滑良好、阀件齐全、正常运转的状态。

以达到开启灵活的目的，不允许在运行中对阀门进行敲打。

三、常见故障的预防和排除常见故障产生原因预防措施排除方法开不起1、 T 型槽断裂。

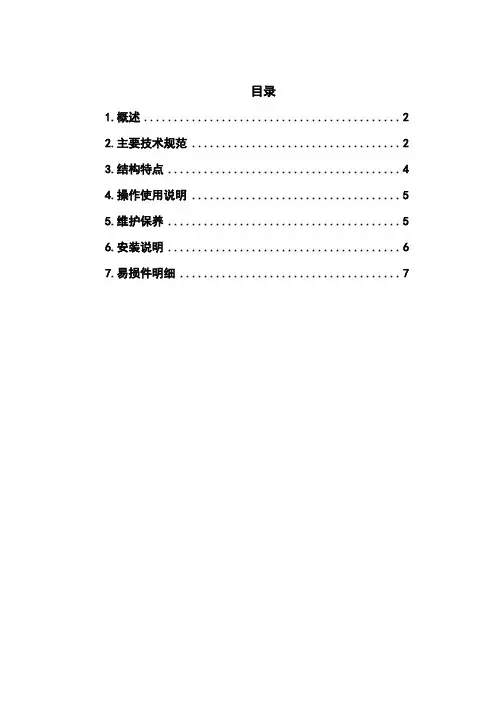

目录1.概述 (2)2.主要技术规范 (2)3.结构特点 (4)4.操作使用说明 (5)5.维护保养 (5)6.安装说明 (6)7.易损件明细 (7)1 概述PFF系列法兰式平行闸阀是按石油天然气行业标准和API Spec 6A-2004第19版规范要求进行设计、制造的，选用抗轻度腐蚀材料，作为含硫石油、天然气的油气井井口装置和各种管汇的组成部件。

2 主要技术规范注：用于API Spec 16C的阀门仅限于EE级材料。

3 结构特点3.1 法兰式平行闸阀是明杆带(或不带)尾杆结构，其密封机理是依靠阀板与阀座间的贴合实现金属刚性密封。

3.2 阀盖和阀体采用螺栓连接，阀盖和阀体间采用双面密封特殊垫环，以确保密封性能的安全可靠。

3.3 闸阀为明杆结构，带有平衡尾杆的明杆阀开关具有明显标志，且减轻了阀的开关力矩，不带平衡尾杆的明杆阀具有结构紧凑的特点。

3.4 阀板和阀座表面堆焊特殊合金，使之具有良好的耐磨性和抗腐蚀能力。

阀杆采用特殊材料，承压件采用特殊热处理工艺，DD、EE级阀具备抗轻度H2S腐蚀。

3.5 轴承座上设有润滑轴承的油嘴，便于现场加注润滑脂。

它的对方有润滑脂排出孔，可以观察润滑脂的加注情况。

3.6 阀杆升降螺纹采用梯形螺纹，顺时针方向为“关”，逆时针方向为“开”。

3.7 PFF法兰式平行闸阀结构见图1、图2、图3。

4 操作使用说明4.1 逆时针旋转手轮打开闸阀，可见阀杆上升，直到阀杆到达上死点，闸阀全部打开，然后手轮倒退1/4～1/2圈。

4.2 顺时针旋转手轮关闭闸阀，可见阀杆下降，直到阀杆到达下死点，闸阀处于全关，然后手轮倒退1/4～1/2圈。

4.3 由于该阀只起截流作用，不起节流作用，所以只有两个工作状态：全开或全关，不允许以部分开启方式作节流用，否则会影响阀的密封性能和寿命。

4.4 在运输过程中，应避免在手轮上拴起重绳索。

4.5 操作过程中，旋转手轮快到行程终点时，不可以太快。

5 维护保养5.1 盘根注脂若阀杆或尾杆密封处泄漏，可以通过单流注脂阀加注二次密封脂.注脂时应将阀(尾)杆旋至上(下)死点,利用阀(尾)杆的倒密封，将密封脂EM08（或7903）注入盘根。

闸阀产品使用说明书一、用途和主要性能规范闸阀是一个启闭件闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，不能作调节和节流。

闸阀通过阀座和闸板接触进行密封，通常密封面会堆焊金属材料以增加耐磨性。

二、应用和主要特点适用于生活用水、给排水系统、污水处理系统、化工流体输送等系统。

主要特点：全通径流道，阀门全开时闸板完全升离流道，流体阻力最小； 介质流动方向不受限制；全包胶闸板，阀板材质与介质零接触，密封性能良好； 无毒防腐涂装，阀门内外表面均采用无毒环氧静电喷涂；三、命名规则方式四、外型尺寸及零件材质1、黄铜闸阀：2、铸铁闸阀外形尺寸表：尺寸单位：mm4主要零件材质五、安装及使用说明1、将设备要求的额定参数与产品上标示的额定参数进行对照，确保产品满足需用的要求；2、安装人员需是经过培训的、有经验的，以确保安装工作顺利完成；3、在安装结束后需进行彻底地检查以确保安装无误；4、为确保安装工作不出现任何意外，在产品安装前需对管道系统进行彻底地的清洗（必要时采用化学试剂），以确保管道系统的清洁、无锈蚀和污垢，在冲洗前需移去所有的过滤装置以确保管道通畅；5、建议在系统初始清洗时设备安装管道处安装临时管道，待冲洗工作完成后再将设备安装到管道上；6、注意该设备不要使用在介质含有较多油脂、矿物油等粘度较高或有腐蚀性的地方；7、使用符合标准的法兰及对应螺栓固定。

黄铜手动闸阀产品使用说明书一、产品概述SZF系列黄铜手动闸阀（以下简称闸阀）是用来开启和关闭管道中的介质。

闸阀通过顺时针旋转手轮，闸板下降直到完全将通道切断，阀门关闭。

逆时针旋转手轮，闸板上升，直到阀门全开。

闸阀的启闭件是闸板，闸板与阀杆通过丝杆连接，通过旋转手柄，将旋转运动转变为闸板的直线运动，带动闸板打开或关闭阀门。

闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，不能作调节和节流。

闸阀通过阀座和闸板接触进行密封。

二、应用环境适用于生活用水、给排水系统、污水处理系统、暖通空调等系统。

楔式闸阀Z40/1H--10~25C产品使用说明书良精集团有限公司·本说明书适用于公称通径不同而又没有特殊需要的同类产品··使用前请认真阅读说明书·楔式闸阀使用说明书本阀门使用在水、蒸汽、石油、化工等的管道上，用来接通或者截断管路中介质。

一、技术参数设计及制造: GB/T 12234结构长度: GB/T 12221法兰连接尺寸: GB/T 9113 JB/T 79 HG20592压力—温度等级: GB/T12224试验和检验标准: GB/T 13927 JB/T9092主要性能规范二.结构和材料1. 结构本阀门为明杆楔式闸阀，可采用法兰连接、对焊连接、内螺纹连接和外螺纹连接等方式，具有结构长度合理，介质阻流小等特点。

阀杆下端与闸板T型槽连接。

上端和阀杆螺母旋合，顺时针方向旋转手轮时阀杆下降使闸板与阀底座密封密合，截断管路中介质，即为关闭。

手轮逆时针方向旋转时，闸板上升，接通管路中介质，即为开启。

阀体上设有导向机构，可防止闸板在开启和关闭时旋转，从而保证密封面相应对准，并使使闸板在未到达关闭位置之前不与密封面摩擦，从而减少密封面的磨损。

通过旋转阀杆螺母带动阀杆升降（不旋转）来实现闸板启闭的闸阀。

这种结构闸阀对阀杆润滑有利，闸板开度清楚，阀杆螺纹与阀杆螺母不与介质接触，不受介质温度和腐蚀性的影响。

（本结构图为楔式闸阀一般结构形状图，具体结构与形状以实物为准。

）三﹑运输和贮藏1、阀门在运输过程中应轻起轻放，严禁如剧烈碰撞﹑倒置﹑挤压等野蛮装卸和运输的现象。

2、阀门严禁露天存放和堆叠﹑倒置等，应存放在通风干燥的室内。

阀门存放时间较长时，应定期进行对阀门的传动部位涂防锈油和润滑油，保持阀门清洁﹑干燥和润滑，保养完毕应及时封上两端盖，以防杂物进入。

3、运输和存放时应使阀门处于关闭状态。

四、安装与使用1、产品在出厂前都已经按有关标准的规定进行检验合格，执行装置调试完毕。

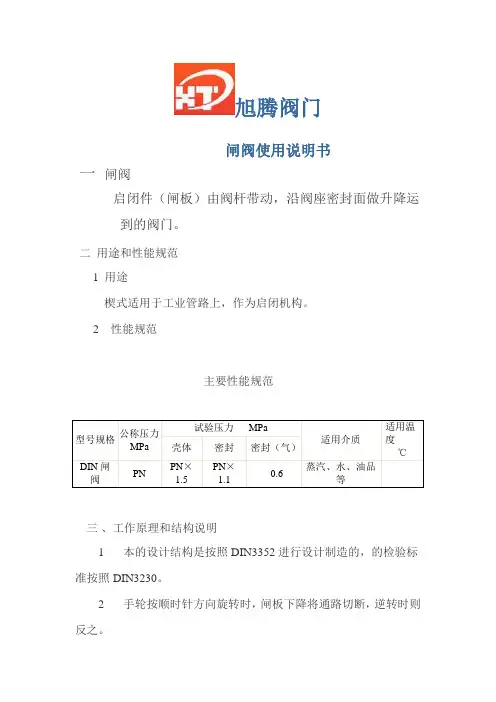

旭腾阀门闸阀使用说明书一闸阀启闭件（闸板）由阀杆带动，沿阀座密封面做升降运到的阀门。

二用途和性能规范1 用途楔式适用于工业管路上，作为启闭机构。

2性能规范主要性能规范三、工作原理和结构说明1本的设计结构是按照DIN3352进行设计制造的，的检验标准按照DIN3230。

2手轮按顺时针方向旋转时，闸板下降将通路切断，逆转时则反之。

3阀杆上有倒关装置时，当闸板打开，上升到最高位置时，可利用此倒关装置，以避免填料箱内的填料经常和介质接触，延长填料的使用寿命。

4采用弹性闸板结构密封可靠，并解决克服高温变形卡住缺点，开启灵活。

5阀门的接构长度按DIN3202-F4的规定，法兰的连接尺寸按DIN2543的规定。

五、维护保养和安装使用注意事项1本通路两端须堵塞，存放在干燥通风的室内，如长期存放,应经常检查，防止锈蚀。

2安装前应将阀门清洗干净，并消除在运输过程中造成的缺陷。

3安装时必须仔细核对阀门上的标志和铭牌是否符合使用要求。

4本可安装于任何工作位置，但必须便于检修和操作。

5本阀门在运行时应全开或全关，不能作节流使用，以免密封面受冲刷加速磨损。

6传动部位应保持清洁，定期加注润滑剂。

六、可能发生的故障及其消除办法1填料处渗漏（1）填料压盖太松，可均匀地将压紧填料压盖用的螺母旋紧。

（2）填料圈数不够，应增加填料。

（3）填料由于使用过久或保存不当失效，应更换新填料，更换时须注意各圈间的接头应交叉错开1200。

2闸板和阀座密封面间（1）密封面间夹有污物，可冲洗消除之。

（2）密封面如有损伤，应重新研磨，必要时可重新堆焊及加工，研磨的密封面必须平整，其粗糙度不得低于0.4。

3阀体和阀盖连接处渗漏螺母拧得不紧或松紧不均匀,可重新调整之。

(1)法兰密封面上有损伤（直的沟纹或槽痕等）应进行修正。

(2)垫片损坏，应更换新垫片。

4阀杆传动不灵活（1）填料压得过紧，应适当拧松填料压盖上的螺母。

（2）填料压盖位置不正，使阀杆卡住，应均匀地拧动填料压盖上的螺母，使压盖恢复正常位置。

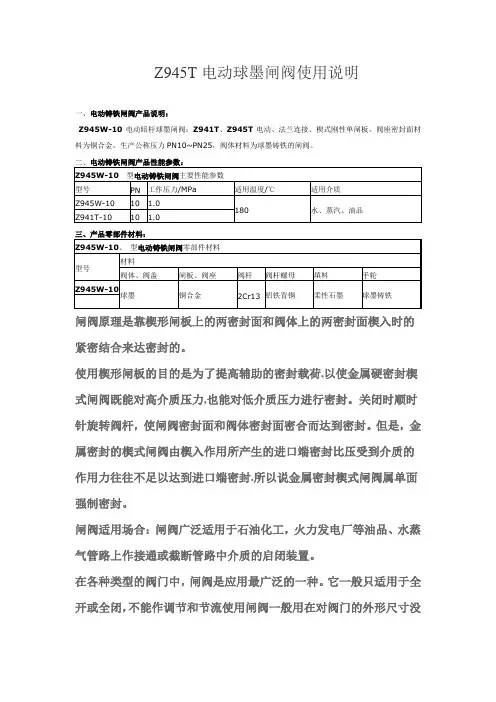

Z945T电动球墨闸阀使用说明一、电动铸铁闸阀产品说明：Z945W-10电动暗杆球墨闸阀：Z941T、Z945T电动、法兰连接、楔式刚性单闸板，阀座密封面材料为铜合金，生产公称压力PN10~PN25，阀体材料为球墨铸铁的闸阀。

闸阀原理是靠楔形闸板上的两密封面和阀体上的两密封面楔入时的紧密结合来达密封的。

使用楔形闸板的目的是为了提高辅助的密封载荷,以使金属硬密封楔式闸阀既能对高介质压力,也能对低介质压力进行密封。

关闭时顺时针旋转阀杆，使闸阀密封面和阀体密封面密合而达到密封。

但是，金属密封的楔式闸阀由楔入作用所产生的进口端密封比压受到介质的作用力往往不足以达到进口端密封.所以说金属密封楔式闸阀属单面强制密封。

闸阀适用场合：闸阀广泛适用于石油化工，火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置。

在各种类型的阀门中，闸阀是应用最广泛的一种。

它一般只适用于全开或全闭，不能作调节和节流使用闸阀一般用在对阀门的外形尺寸没有严格要求,而且使用条件又比较苛刻的场合。

如高温高压的工作介质，要求关闭件要保证长期密封的情况下等。

通常，使用条件或要求密封性能可靠，高压，高压截止（压差大）、低压截止（压差小），低噪声、有气穴和汽化现象、高温介质、低温（深冷）时，推荐使用楔式闸阀。

如电力工业、石油炼制、石油化工、海洋石油、城市建设中的自来水工程和污水处理工程，化工等领域中应用较多。

闸阀构造：1、结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小2、密封面采用不锈钢和硬质合金，使用寿命长3、采用柔性石墨填料、密封可靠，操作轻便灵活4、驱动方式为手动、气动、电动、齿轮传动5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式闸阀楔板和阀座结构：1、实心楔板对于所有建筑物管道系统来说，都是最好的选择。

现代铸造技术和机械加工工艺使得实心楔板在许多管道系统中的工作性能表现优异。

2、金属实心楔板阀座对阀体上的金属阀座这种结构形式在建筑物管道系统中应用最普遍。

消防闸阀产品说明书一、产品概述消防闸阀是一种用于消防系统中的阀门，主要用于切断供水管道或消防系统中的水流。

它可以在突发火灾或其他紧急情况下迅速切断供水，防止火势蔓延和保护人员财产的安全。

消防闸阀采用可靠的结构设计和高品质的材料制造，确保其可靠性和安全性。

二、产品特点1.结构简单：消防闸阀采用简单的闸板结构设计，操作方便，维护方便。

2.寿命长：闸板采用高品质材料制造，经过严格的工艺处理，耐腐蚀，使用寿命长。

3.快速切断：消防闸阀具有迅速切断供水的功能，可及时应对紧急情况。

4.可靠性高：消防闸阀采用高品质的密封材料，确保其密封可靠，防止漏水现象发生。

5.安全性强：消防闸阀具有结实的结构和稳定的性能，能够承受高压和大流量的水流，保证消防系统的正常运行。

6.安装简便：消防闸阀采用螺纹连接或法兰连接，安装简便快捷。

三、产品规格1.压力等级：常见的压力等级有0.6MPa、1.0MPa、1.6MPa等，可根据用户需求定制。

2.尺寸范围：消防闸阀的尺寸范围一般为DN50-DN800，用户可根据实际情况选择合适的尺寸。

3.材质：常见的材质有铸铁、不锈钢、铜等，用户可根据使用环境和介质的特性选择合适的材质。

四、安装与使用1.安装前必须检查消防闸阀的外观是否完好，闸板是否灵活，密封性能是否良好。

2.消防闸阀可以根据需要安装在水源进水管道、消防系统的供水管道等位置。

3.使用时，将阀门手柄或电动执行机构操作，使闸板打开或关闭。

4.在正常情况下，消防闸阀应保持完全打开状态，以确保消防系统的正常供水。

在发生紧急情况时，及时关闭闸板，切断供水，以防止火势蔓延。

五、维护与保养1.定期检查消防闸阀的操作性能、密封性能和阀体的破损情况。

2.如发现闸板存在卡滞、松动等情况，应及时进行维修或更换。

3.保持消防闸阀清洁，并做好防锈处理，以延长使用寿命。

六、注意事项1.使用过程中应严格按照操作规程操作，确保操作正确。

2.在安装和维修时，应切断供水，防止意外发生。

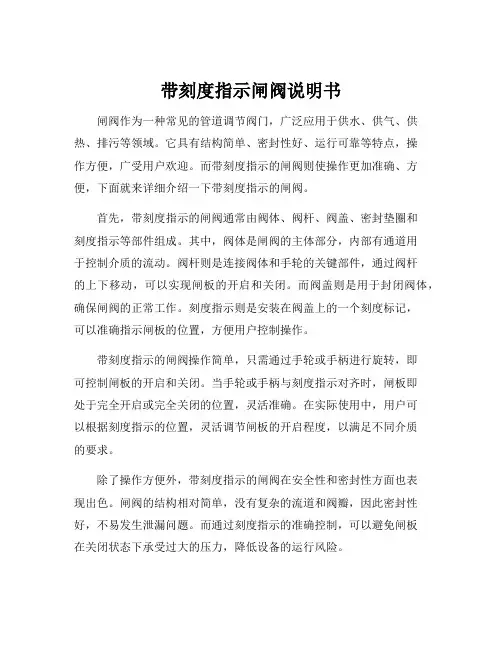

带刻度指示闸阀说明书闸阀作为一种常见的管道调节阀门，广泛应用于供水、供气、供热、排污等领域。

它具有结构简单、密封性好、运行可靠等特点，操作方便，广受用户欢迎。

而带刻度指示的闸阀则使操作更加准确、方便，下面就来详细介绍一下带刻度指示的闸阀。

首先，带刻度指示的闸阀通常由阀体、阀杆、阀盖、密封垫圈和刻度指示等部件组成。

其中，阀体是闸阀的主体部分，内部有通道用于控制介质的流动。

阀杆则是连接阀体和手轮的关键部件，通过阀杆的上下移动，可以实现闸板的开启和关闭。

而阀盖则是用于封闭阀体，确保闸阀的正常工作。

刻度指示则是安装在阀盖上的一个刻度标记，可以准确指示闸板的位置，方便用户控制操作。

带刻度指示的闸阀操作简单，只需通过手轮或手柄进行旋转，即可控制闸板的开启和关闭。

当手轮或手柄与刻度指示对齐时，闸板即处于完全开启或完全关闭的位置，灵活准确。

在实际使用中，用户可以根据刻度指示的位置，灵活调节闸板的开启程度，以满足不同介质的要求。

除了操作方便外，带刻度指示的闸阀在安全性和密封性方面也表现出色。

闸阀的结构相对简单，没有复杂的流道和阀瓣，因此密封性好，不易发生泄漏问题。

而通过刻度指示的准确控制，可以避免闸板在关闭状态下承受过大的压力，降低设备的运行风险。

此外，带刻度指示的闸阀具有高温、高压、耐腐蚀等特点，适用于各种恶劣的工况环境。

其阀体可以选用球墨铸铁、铸钢、不锈钢等材质，且可根据用户需求进行特殊材质的定制。

这使得带刻度指示的闸阀在化工、石油、电力等行业得到广泛应用。

总结而言，带刻度指示的闸阀在使用中具有操作简单、安全可靠、密封性好等优点，能满足不同介质的控制要求。

用户在选择闸阀时，可以根据具体工况和介质要求，选用不同材质和型号的带刻度指示闸阀。

同时，在安装和维护时，应按照说明书的要求进行操作，以保证闸阀的正常运行，延长使用寿命。

带刻度指示的闸阀将为用户的工况控制提供更加准确、方便的解决方案。

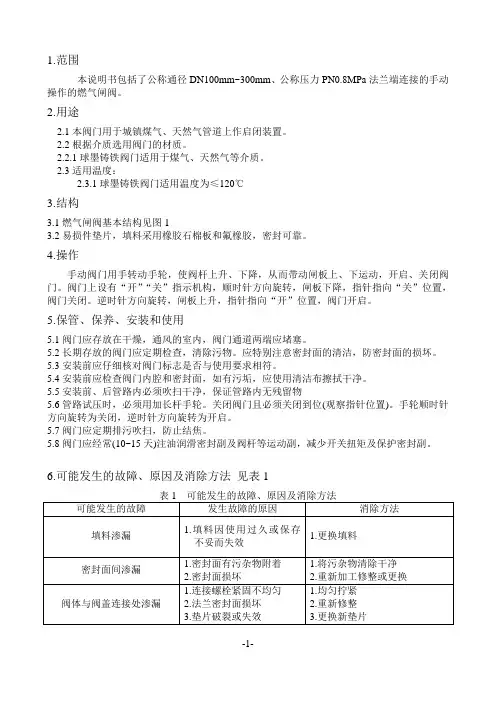

本说明书包括了公称通径DN100mm~300mm、公称压力PN0.8MPa法兰端连接的手动操作的燃气闸阀。

2.用途2.1本阀门用于城镇煤气、天然气管道上作启闭装置。

2.2根据介质选用阀门的材质。

2.2.1球墨铸铁阀门适用于煤气、天然气等介质。

2.3适用温度：2.3.1球墨铸铁阀门适用温度为≤120℃3.结构3.1燃气闸阀基本结构见图13.2易损件垫片，填料采用橡胶石棉板和氟橡胶，密封可靠。

4.操作手动阀门用手转动手轮，使阀杆上升、下降，从而带动闸板上、下运动，开启、关闭阀门。

阀门上设有“开”“关”指示机构，顺时针方向旋转，闸板下降，指针指向“关”位置，阀门关闭。

逆时针方向旋转，闸板上升，指针指向“开”位置，阀门开启。

5.保管、保养、安装和使用5.1阀门应存放在干燥，通风的室内，阀门通道两端应堵塞。

5.2长期存放的阀门应定期检查，清除污物。

应特别注意密封面的清洁，防密封面的损坏。

5.3安装前应仔细核对阀门标志是否与使用要求相符。

5.4安装前应检查阀门内腔和密封面，如有污垢，应使用清洁布擦拭干净。

5.5安装前、后管路内必须吹扫干净，保证管路内无残留物5.6管路试压时，必须用加长杆手轮。

关闭阀门且必须关闭到位(观察指针位置)。

手轮顺时针方向旋转为关闭，逆时针方向旋转为开启。

5.7阀门应定期排污吹扫，防止结焦。

5.8阀门应经常(10~15天)注油润滑密封副及阀杆等运动副，减少开关扭矩及保护密封副。

6.可能发生的故障、原因及消除方法见表1-1-制造厂对阀门投入使用一年内负责保修，但不超过发货期18个月。

在保修期内，因产品质量原因均可免费修理或更换零件。

8.订货须知订货时请说明●公称压力MPa●公称通径mm●结构长度标准●法兰连接尺寸标准●带否注油装置●带否加长杆手轮装置及尺寸图1 手动法兰连接燃气闸阀-2-。

弹性座封闸阀Z45X-16使用说明书上海鸿翔阀业科技有限公司Ⅰ.用途和主要性能规范1.本阀门适用于工作温度≤80℃的流体管路上。

2. 本阀门具有密封性能好、开关轻巧、弹性记忆性佳及使用寿命长等优点。

可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶冶金、能源系统等流体管线上作调节和截流装置使用。

3. 本阀门内外表面采用无毒粉体环氧树脂涂装，闸板内外采用橡胶复膜模压成型，可防止阀体和闸板的腐蚀及生锈。

4. 本阀门安装维修方便，并可以在不停水的情况下施工更换密封圈。

5. 主要技术性能参数Ⅱ.作用原理和结构特点1.本阀由阀体、闸板、阀盖、阀杆和驱动零件等组成。

2.本阀的启闭是靠旋转手轮或驱动装置而达到的。

Ⅲ. 主要外形尺寸及连接尺寸Ⅳ. 维护保养和安装使用注意事项1．本阀必须放在干燥通风的室内，严禁堆放，温度宜在0℃~35℃之间；相对湿度为50~80%之间，以防衬里件老化而影响使用寿命。

2．应避免与液体燃料、油料或其它易燃物品接触。

3．库存阀门的通路两端必须封口，避免异物进入内腔而损伤有关密封部件。

4．在安装或运输过程中，严禁与金属或其它硬物撞击，避免因粉体环氧树脂损裂而使阀门失去耐腐蚀作用。

5．安装前应仔细核对管路使用条件是否与本阀规定的适用范围相符;避免因选用不当而造成不必要的损失。

6．安装过程中，应将阀体内腔清洗干净,避免污垢卡阻及损伤密封部件，并检查连接部位的连接螺栓是否均匀紧固。

7．不得将线绳系结在手轮或阀杆上起吊.8．手动操作时，不得借助辅助杠杆使阀门启闭，以免力矩过大而损伤驱动零件或密封部件。

9．运行中必须经常检查与介质接触的密封部位及其它易损零件；并按实际使用情况，定期进行检查。

10．本阀如用于间断性运行的管路上，则在停止使用时，应清洗与介质接触部位，以延长阀门使用寿命。

11．凡经检修后的阀门，应按有关规定进行密封性能试验,合格后方能安装使用,并作好记录以供查考。

Ⅴ.可能发生的故障和消除方法。

API6D4”Z1A21C美标闸阀使用说明书
DS/SYSM-Z-04-01 API6D4”Z1A21C美标闸阀其闸板在阀杆的带动下，沿阀座密封面作升降运动而达到启闭的目的。

1、压力级：150磅
2、使用温度：-29℃～425℃
3、适用介质：水、蒸汽、油品等非腐蚀性介质
4、流量系数Kv=817.8
5、最大关闭扭矩为32522 (N.㎜)
6、最大关闭力为295N
一、结构特点
1、阀体通道为全通径，流体阻力小。

2、介质可从闸阀二侧任意方向流过，不受介质流动方向的限制。

3、全开时密封面受冲蚀性较小，密封性能好。

二、维护保养
1、运输途中的维护
阀门在运输途中应注意要轻装轻卸，以防止法兰密封面磕碰损坏，应将密封面擦干净后再关闭。

要确保油漆、铭牌和法兰密封面的完好，现场要作好防雨、防尘工作。

2、保管中的维护
对入库的阀门，要认真擦拭、清洗阀门在运输过程中的积水和灰尘，对容易生锈的加工面、阀杆、密封面应涂上一层防锈剂或贴上一层防锈纸加以保护。

阀门进出口通道的封盖要封好，以免赃物进入。

对在运输中损坏、丢失的阀门零部件，应及时配齐。

3、运转中的维护
阀门在运转过程中要使阀门处于常年整洁、润滑良好、阀件齐全、正常运转的状态。

以达到开启灵活的目的，不允许在运行中对阀门进行敲打。

阀门关闭或开启不允许使用加长板手。

三、常见故障的防治。

电动闸阀(Z940H-16C/25)产品使用说明一、用途和主要性能规范1.本族阀主要适用于工作温度≤425℃水、蒸气及油品等介质管路上作启闭用。

2.主要性能规范型号公称压力(MPa)试验压力适用温度℃适用介质强度(水)MPa密封(水)MPaZ940H/942H-16 1.6 1.8 2.4-29～425℃水、蒸气、油品Z940H/942H-25 2.5 2.8 3.83.本族阀采用的电动装置及主要参数：型号通径H L D D1z-φd 电装型号公称转矩（N．m）Z940H-16C DN40 526 200 150 110 4-φ187.5 75 DN50 623 250 165 125 4-φ1810 100DN65 667 270 185 145 4-φ1810 100 DN80 754 280 200 160 8-φ1815 150Z940H-16C DN100 802 300 220 180 8-φ1820 200 DN125 859 325 250 210 8-φ1820 200 DN150 934 350 285 240 8-φ2220 200 DN200 880 400 340 295 12-φ2230 300 DN250 1596 450 405 320 12-φ2545 450 DN300 1788 500 460 410 12-φ2560 600 DN350 1946 520 520 470 16-φ2590 900 DN400 2128 600 580 525 16-φ30120 1200 DN450 2325 650 640 585 20-φ30180 1800 DN500 2673 700 705 650 20-φ34180 1800 DN600 2585 800 840 770 20-φ41180 1800Z942H-16C DN700 3276 900 910 840 20-φ41350 3500 DN800 3830 1000 1020 950 24-φ41500 5000 DN900 4009 1100 1120 1050 28-φ41800 8000 DN1000 4400 1200 1255 1170 28-φ48800 8000型号通径H L D D1z-φd 电装型号公称转矩（N．m）Z940H-25 DN40 526 200 150 110 4-φ187.5 75 DN50 623 250 165 125 4-φ1810 100 DN65 667 270 165 145 8-φ1810 100 DN80 754 280 200 160 8-φ1815 150 DN100 802 300 235 190 8-φ2220 200 DN125 859 325 270 220 8-φ2620 200 DN150 934 350 300 250 8-φ2630 300 DN200 880 400 360 310 12-φ2630 300 DN250 1596 450 425 370 12-φ3045 450 DN300 1788 500 485 430 16-φ3060 600 DN350 1946 550 550 490 16-φ3490 900 DN400 2128 600 610 550 16-φ34120 1200Z942H-25DN9004009 1100 1180 1090 24-φ54 1000 10000 DN1000440012001305121028-φ58100010000二、结构和作用原理 理1.本族阀为法兰连接，执行GB/T 12234标准。

楔式闸阀使用说明书一、产品概述楔式闸阀是一种常用的阀门，适用于管道系统中的流体控制。

它通过阀门的闸板来实现流体的关闭和开启。

本说明书将详细介绍楔式闸阀的结构、安装、使用、维护等方面的内容。

二、产品结构1. 闸板：楔式闸阀的闸板通常采用铸铁或不锈钢材料制成，具有较高的强度和耐腐蚀性，能够有效关闭流体通道。

2. 阀体：阀体是支撑闸板的主要部件，通常采用耐腐蚀、耐高温的铸铁或不锈钢材料制造。

3. 密封装置：楔式闸阀的密封装置通常包括阀座密封和闸板与阀体间的密封。

阀座密封采用橡胶或聚四氟乙烯等材料，能够有效防止流体泄漏。

三、安装注意事项1. 安装前，应先检查阀门的型号、规格和材料，确保与管道系统的要求相匹配。

2. 在安装过程中，应注意避免阀门与其他设备相碰撞，防止阀门损坏或安装不牢固。

3. 根据管道系统的要求，正确选择阀门的安装位置和方向，并注意与管道系统密封连接。

4. 安装完成后，应进行严密性测试，确保阀门的正常运行。

四、使用方法1. 开启阀门：顺时针旋转手轮，使闸板离开阀座，实现流体通道的开启。

2. 关闭阀门：逆时针旋转手轮，使闸板与阀座紧密贴合，实现流体通道的关闭。

3. 在操作阀门时，应注意力度适中，避免过度用力或使用工具造成阀门损坏。

4. 遇到异常情况或阀门故障时，应立即停止使用，并进行排查和维修。

五、维护保养1. 定期检查阀门的工作状态和密封性能，如发现问题及时处理。

2. 清理阀门表面的污物和堆积物，保持阀门的清洁。

3. 使用防锈剂对阀门进行防腐处理，延长使用寿命。

4. 在长时间不使用阀门时，应关闭阀门并进行防尘处理。

六、注意事项1. 使用时请注意阀门的额定压力和温度范围，不得超过其允许的工作条件。

2. 避免阀门长时间处于关闭状态，以免闸板与阀座粘连或产生故障。

3. 避免与腐蚀性、高温或有害物质接触，以免损坏阀门材料。

七、故障处理1. 如果发现阀门无法正常开启或关闭，应先检查阀门是否卡死或受到其他物体的阻碍，并进行相应的清理和维修。

闸阀使用说明书
一、产品概述
本公司生产的闸阀是依据GB/T 12234、JB/T 7746设计、制造的新型阀门产品，工作温度为-46℃～600℃的各种管路之中，产品通过密封副的分离和贴合实现对管路介质的控制，由于选材的不同，可适用于水、蒸汽、油品、腐蚀性介质和强氧化性介质，应用于低温和高温工况。

二、主要零件的材质
三、型号、代号表示方法
说明：1.阀门类型：闸阀“Z”
2.连接形式：法兰连接“4”
3.结构形式：弹性楔式单闸板“0”，刚性楔式单闸板“1”
4.阀座、闸板密封面材料：合金钢“H”，硬质合金“Y”
5.公称压力：MPa
6.阀体材料：
四、主要性能规范
五、贮存、安装、使用与维护
1.阀门在存放时，应存放在干燥通风的室内，阀门通道须用封盖堵塞；
2.安装前应将阀门和管道清洗干净，防止杂物进入阀门通道；
3.安装前应认真检查核对阀门的标识是否与使用要求相符，认真检查各零部件是否完整无损，紧固件是否松动；
4.带自动传动机构的阀门（电动、液动、气动等），均应按传动机构说明书的规定安装；
5.使用时应定期向阀杆螺母及传动部位加注润滑油；
6.严禁带压维修阀门或敲击阀门任何部位。

六、常见故障和消除方法。

铸钢法兰闸阀Z41H使用说明书上海鸿翔阀业科技有限公司国标钢制闸阀产品介绍国标铸钢闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关, 不能作调节和节流。

闸阀具有流体阻力小，密封面受介质冲刷和侵蚀小。

，启闭较省力，介质流向不受限制，不扰流、不降低压力，形体简单，结构长度短，制造工艺性好，适用范围广等优点。

国标铸钢闸阀的种类，按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀，楔式闸板式闸阀又可分为:单闸极式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。

按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。

铸钢闸阀操作方式有：手动、齿轮传动、电动、气动等。

应用范围：法兰铸钢闸阀适用于公称压力PN1.6～6.4MPa,工作温度-29～600℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质，不能作调节和节流。

适用介质为：水、油品、蒸气、酸性介质等介质。

结构特点与优势：设计合理，密封可靠，通道流畅，流阻系数小。

闸板、阀座密封面用铁基合金堆焊或司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长。

采用楔式弹性闸板或钢性楔式单闸板结构，中大口径设置滚动轴承，开关灵活，启闭轻松。

阀杆经调质及表面氮化处理，有良好的抗腐蚀性，抗擦伤性和耐磨性。

可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。

阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。

标准规范：设计制造标准：GB/T 12234-2007结构长度标准：GB/T 12221-2005连接法兰标准：GB/T 9113压力温度等级：GB/T 12224-2005试验检验标准：GB/T 13927-2008性能规范：公称压力PN（MPa）试验压力（MPa）适用温度（℃）适用介质强度试验密封试验WCB Cr5Mo 1Cr18Ni9Ti1.62.4 1.8≤425≤540≤600水、油品、蒸气、酸性介质2.5 3.8 2.84.0 6.0 4.46.4 9.67.1零件材料与工况：零件名称材料牌号阀体WCB ZGCr5Mo CF8CF8MZG1Cr18Ni9TiCF3 CF3阀盖WCB 12CrMoVZGCr5Mo304CF8316CF8MCF3CF3316L支架WCB WCB CF8 CF8M CF3 CF3闸板WCB ZGCr5Mo CF8 CF8M CF3 CF3阀杆2Cr13 25Cr2MoV 1Cr18Ni9Ti阀座25 304 304 304 304 304 垫片、垫环、密封环包覆垫片、304、增强柔性石墨填料增强柔性石墨闸杆螺母ZCuA110Fe3主要尺寸及重量：公称压力公称通径DN（mm）主要外形尺寸及连接尺寸(mm) 重量（kg）L D D1 D2 b-f z-фd H DoPN16 15 130 95 65 45 16-2 4-14 170 120 20 150 105 75 55 16-2 4-14 190 14025 160 115 85 65 16-2 4-14 205 160 32 180 135 100 78 18-2 4-18 270 180 40 200 145 110 85 18-3 4-18 310 200 50 250 160 125 100 18-3 4-18 358 240 65 265 180 145 120 18-3 4-18 373 240 80 280 195 160 135 20-3 8-18 435 280 100 300 215 180 155 20-3 8-18 500 300 125 325 245 210 185 22-3 8-18 614 320 150 350 280 240 210 24-3 8-23 674 360 200 400 335 295 265 26-3 12-23 818 400 250 450 405 355 320 30-3 12-25 969 450 300 500 460 410 375 30-4 12-25 1145 560 350 550 520 470 435 34-4 16-25 1280 640 400 600 580 525 485 36-4 16-30 1452 640 450 650 64 585 545 40-4 20-30 1541 720 500 700 705 650 608 44-4 20-34 1676 720 600 800 840 770 718 48-5 20-41 1874 800PN25 15 130 95 65 45 16-2 4-14 170 20 150 105 75 55 16-2 4-14 190 25 160 115 85 65 16-2 4-14 205 32 180 135 100 78 18-2 4-18 270 40 200 145 110 85 18-3 4-18 310 50 250 160 125 100 20-3 4-18 358 65 265 180 145 120 22-3 8-18 373 80 280 195 160 135 22-3 8-18 435 100 300 230 190 160 24-3 8-23 500 125 325 270 220 188 28-3 8-25 614 150 350 300 250 218 30-3 8-25 674 200 400 360 340 278 34-3 12-25 818 250 450 425 370 332 36-3 12-30 969 300 500 485 430 390 40-4 16-30 1145 350 550 550 490 448 44-4 16-34 1280 400 600 610 550 505 48-4 16-34 1452 450 650 660 600 555 50-4 20-34 1541 500 700 730 660 610 52-4 20-41 1676 600 800 840 770 718 56-5 20-41 1874。

消防闸阀产品说明书
一、产品概述
消防闸阀是一种用于消防系统的阀门，具有直观的开启程度显示，启闭可靠。

广泛应用于化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。

二、产品特点
1.消防闸阀的阀杆螺纹、阀盖等均采用铜合金材料，防腐
性能强，使用寿命长。

2.消防闸阀的启闭力矩小，操作轻便，便于维护和保养。

3.消防闸阀的密封性能好，能够有效防止介质泄漏，保证
消防系统的安全可靠。

4.消防闸阀的开启程度直观显示，方便用户了解阀门的工
作状态。

三、使用方法
1.在使用消防闸阀之前，应先检查阀门的外观是否完好无
损，确认阀门是否符合使用要求。

2.开启消防闸阀时，应先旋转手轮，观察阀门的开启程度，
确认阀门已完全开启。

3.在关闭消防闸阀时，应先旋转手轮，观察阀门的关闭情
况，确认阀门已完全关闭。

4.在使用过程中，应定期检查阀门的密封性能和外观情况，
如有异常应及时处理。

四、注意事项
1.消防闸阀应存放在干燥、通风良好的地方，避免阳光直
射和潮湿环境。

2.在使用过程中，应避免阀门受到剧烈的振动和冲击。

3.在搬运和安装过程中，应小心轻放，避免损坏阀门的密
封性能。
